【物理】中考物理电功率练习题及答案及解析
2024年中考物理二轮专题复习-电功和电功率的计算(含答案)
2024年中考物理二轮专题复习-电功和电功率的计算1．在图所示的电路中，电源电压不变，灯L上标有“6V 3W”字样．当电键K闭合时，灯L正常发光，电流表的示数为0.6安．求：（1）通过灯L的电流．（2）电阻R2的阻值．（3）在10秒内，电流通过电阻R2所做的电功．2．为实现自动控制，小明同学利用电磁继电器（电磁铁线圈电阻不计）制作了具有延时加热、保温、消毒等功能的恒温调奶器，其电路图如图甲所示。
控制电路中，电压U1＝3V，定值电阻R0＝50Ω，热敏电阻R阻值随温度变化的图像如图乙所示；工作电路中，电压U2＝220V，R1＝836Ω，R2＝44Ω。
已知恒温调奶器容量为2kg，水温达到80℃时衔铁会跳起。
[水的比热容为4.2×103J/（kg•℃）]（1）求衔铁刚跳起时，通过电磁铁线圈的电流；（2）求工作电路在保温状态下的电功率；（3）当调奶器加满温度为25℃的水，加热元件工作500s后衔铁跳起，求此过程中水吸收的热量及恒温调奶器的加热效率。
3．火锅是人们比较喜欢的一种饮食，如图所示，这是小明家使用的一款电火锅工作电路的简化原理图，它有高、中、低三个加热挡位，R1、R2均为加热电阻（温度对电阻的影响忽略不计）。
已知R1=60.5Ω，电火锅处于低温挡时的功率为160W，电源电压为220V。
［水的比热容为4.2×103J/（kg∙℃）］求：(1)电阻R 2的阻值。
(2)电火锅处于高温挡时的电功率。
(3)若加热电阻所产生热量的84%被水吸收，用该电火锅的高温档把2kg 、20℃的水加热到100℃，需加热的时间。
4．如图是某家用电热水器的简化电路图，温控开关S 可根据水温自动切换到加热和保温两种状态，R 1、R 2是发热电阻，热水器主要参数如表。
热水器正常加热35min ，可使满箱水的温度从25℃升高到55℃，水的比热容为34.210J /(kg C)︒⨯，求：（1）开关S 跳至哪个触点位置时，热水器会进入保温状态，请说明理由；（2）R 1的阻值；（3）在上述加热任务中，水吸收的热量是多少？热水器的加热效率是多少？5．如图所示，电源电压为18V 且保持不变，电阻R 1为定值电阻，灯泡标有“6V 3W”字样，滑动变阻器R 2上标有“30Ω 1A”字样，电流表量程为“0～0.6A”和“0～3A“，电压表量程为“0～3V”和“0～15V”．（1）只闭合开关S 和S 1，调节滑动变阻器的滑片，使灯泡正常发光，求此时电路消耗的总功率．（2）只闭合开关S 和S 2，调节滑动变阻器的滑片，当电压表示数为12V 时，电流表的示数为0.4A ，求电阻R 1的阻值．（3）只闭合S 和S 2，调节滑动变阻器的滑片，发现电流表和电压表偏转角度相同（可能重新选择了电表量程），且整个电路能够安全工作，讨论并计算此时电流表示数的可能值．6．在如图甲的电路中，电源电压为15V 且保持不变，滑动变阻器上标有“30Ω 2A”字样，小灯泡额定电压是6V ，灯泡电流随电压变化关系如图乙所示。
中考物理电功率的综合计算问题综合题附答案解析
1．如图所示是一电动机通过动滑轮提升重物的装置示意图。假设电源电压380V保持不变，电动机线圈电阻为1Ω，不考虑电动机各处摩擦。当电动机将540kg重物匀速提升16m的过程中，电路中的电流为20A，动滑轮的机械效率为80%，则电动机提升重物所用的时间为
A．10sB．15s
C．由表格数据可知，煤油的密度为0.8×103kg/m3，煤油的比热容为2.1×103J/（kg·℃），我们已知水的密度为1.0×103kg/m3，水的比热容为4.2×103J/（kg·℃），且煤油和水的体积之比为2：1，吸收热量之比为12︰5，由Q吸＝cm t和 可得，升高的温度之比
故C正确；
D．由表格数据可知，铁的密度为7.9×103kg/m3，铝的密度为2.7×103kg/m3，由m＝ρV＝ρLS可得，将质量相同的铁块和铝块，做成横截面积相同的铁丝和铝丝时的长度之比
A．闭合S2，断开S1、S3时，通过电阻R1电流为0.2A
B．断开S2，闭合S1、S3时，滑动变阻器R2连入阻值范围5Ω~10Ω
C．闭合开关S3，断开S1、S2时，电灯L消耗的功率范围为0.225W~0.9W
D．闭合所有开关，滑动变阻器R2消耗的最大功率和最小功率之比为3：1
【来源】2018年山东省威海市文登区中考一模物理试题
则当闭合开关S、S2，滑动变阻器的滑片移至a端时，电路为R1与R2串联电路，由串联分压可求R1两端电压为
由于R1为纯电阻，则1.5min电流通过R1产生的热量为
故C符合题意；
D．由于电源电压不变，则由 可知，当电路阻值最大时，电路总功率最小，则闭合开关S、S3，滑片滑到最大阻值处时电路电阻最大，功率最小，若最小功率为1.2W，则此时电路电流为
中考物理电功率试题(有答案和解析)含解析
中考物理电功率试题 ( 有答案和分析 ) 含分析一、电功率选择题1．如图的电路，电源电压保持不变，R 为定值电阻。
以下说法正确的选项是（）A.开封闭合前，电压表和电流表均无示数B.开封闭合后，滑片 P 向右挪动的过程中，电压表的示数变小C.开封闭合后，滑片 P 向右挪动的过程中， R 的功率变大D.开封闭合后，滑片 P 向右挪动的过程中，电压表与电流表示数的比值变小【答案】 B【分析】【解答】解：（1）开封闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱经过变阻器与电源的正负极相连通，此时电压表丈量电源电压，所以电压表有示数； A 不切合题意；（2）开封闭合后，定值电阻R与滑动变阻器串连，电流表 A 测电路中的电流，电压表测定值电阻R 两头的电压；滑片 P 向右挪动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由 I=可知，电路中的电流变小；依据 U=IR 可知，定值电阻R 两头的电压变小，即电压表的示数变小， B 切合题意；定值电阻两头的电压减小，电路中电流减小了，依据P=UI 知， R 的功率变小， C 不切合题意；由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变， D 不切合题意。
故答案为： B【剖析】联合电路图，理清元件的连结方式及电表的丈量对象，依据滑片的挪动可知接入电路中电阻的变化，依据欧姆定律、串连电路的特色即可分别判断；依据定值电阻两头的电压和电路的电流的变化，依据 P=UI 判断出 R 功率的变化；电压表与电流表示数的比值为定值电阻的阻值 .2．以下图，电源电压恒定不变。
闭合开关后，滑动变阻器的滑片P 由 b 端移到某点 c 的过程中，电压表的示数由4V 变成 3V，电流表的示数由0.2A 变成 0.3A，由此可知（）A. 电源电压为7VB. R1的阻值为20ΩC. 电路耗费的最小功率为 1.2WD. 滑片 P 在 b 端时， 10 秒内 R1产生的热量为 12J【答案】 C【分析】【解答】解：由电路图可知，R1与 R2串连，电压表测 R2两头的电压，电流表测电路中的电流。
中考物理必做10道经典电学计算题(附答案)
1.饮水机是一种常见的家用电器，其工作电路可简化为如图1所示的电路，其中S是一个温控开关，当开关S接a时，饮水机正常工作，将水迅速加热；当水达到一定温度时，开关S 自动换到b，饮水机处于保温状态，若饮水机正常工作时发热板的电功率为550 W，而保温时的发热板的功率是正常工作时电热板功率的0.1倍，求电阻R1的阻值.【答案】190Ω图12.在如图2的电路中，已知滑动变阻器的最大阻值为18Ω，电流电压恒为6 V，灯泡上有“6 V3 W”的字样.图2(1)闭合S1、S2滑片P滑到b端时，电流表示数为1 A，求电阻R1的值.(2)闭合S1断开S2，滑片P滑到a端时，电压表的示数为多少?电阻R上消耗的电功率是多大?【答案】(1)12Ω(2)2.4 V，0.48 W3.如图3所示的电路中，滑动变阻器R3的最大阻值是20Ω，电源电压为8 V且保持不变，当滑动变阻器的滑片P移至a端时，将S1闭合，S2断开，电流表的示数为0.8 A，当滑动变阻器滑片P移至b端时，将S1、S2都闭合，电流表的示数为2A，求：R1、R2的阻值.图3ΩΩ.I U R 108082===则解：(1)当滑片P 移至a 端，闭合S1，断开S2时，R3连入电路的阻值为0，R1短路，只有R2连入电路，其等效电路为图4(a)所示(2)当滑片P 移至b 端，闭合S1、S2时，R2短路，R1与R3并联，且R3=20Ω，其等效电路如图4(b)所示I3=8/20 A=0.4 AI2=2A-0.4 A=1.6 AR3=U/I3=8/1.6Ω=5Ω图44.如图5所示电路，电源电压U=4.5 V 且保持不变，R 1=5Ω，变阻器R2的最大阻值为20Ω，电流表量程为0～0.6 A ，电压表量程为0～3 V ，通过分析计算：说明变阻器R2允许的取值范围图5解：(1)当滑片P 向左端移动时，R2减小，电路中电流增大，R2两端的电压减小，电流表的量程为0～0.6 A ，即电路中的电流最大值为0.6 A ，那么此时R2接入电路中的值为最小值、R2minU1=I1·R1=0.6×5 V=3 VU2=4.5 V-3V=1.5 V∴R2min=U2/I2=1.5/0.6Ω=2.5Ω(2)当滑片P 向右端移动时，R2增大，R2两端的电压增大，电压表的量程为0～3 V ，即R2两端的电压最大值为3 V ，此时R2接入电路中的阻值为最大值R2maxU ′1=4.5 V-3 V=1.5 VI ′1=1.5/5 A=0.3 A∴R2max=U ′/I ′2=3/0.3Ω=10Ω综上所述R2的取值范围为2.5Ω≤R2≤10Ω.2020.R U L =+∴⎩⎨⎧==⎩⎨⎧==Ω1063010L L R V U ΩR V U （舍去）或W .W R U P P L 6310622====额额实t 0020R U R =V V t QR U 22604846000=⨯==∴ΩΩ43562219848400=⨯=⨯=∴U U R R R 5.如图6所示电路，电源电压U 恒定且小于10 V ，R1=1 5Ω，滑动变阻器的最大阻值为20Ω，小灯泡L 的电阻小于15Ω，当开关S 断开，滑动变阻器的滑片位于b 端时，○A 表示数为0.2 A ，当开关S 闭合，滑动变阻器的滑片位于a 端时，○A 表示数为1 A ，且小灯泡正常发光，求小灯泡的额定功率(忽略温度对灯丝电阻的影响).图6解：(1)当开关S 断开，滑动变阻器置于b 端时，灯泡与RL 串联①(2)当开关S 闭合，滑动变阻器置于a 端时，灯泡与R1并联115=+U R U L ②解①②式方程组得 此时灯泡正常发光则U 额=6 V6.如图7所示是一个电热毯示意图，R0是电热毯中的电阻丝，R 是与电阻丝串联的电阻，电热毯上标有“220V100W ”字样，S 是控制电热毯处于加热状态或保温状态的开关.(1)用学过的公式推理说明开关S 断开时，电热毯是处于加热状态还是保温状态?(2)若要求在保温时电流通过电阻丝R0每1分钟有60 J 的电能转化为内能，电阻R 的阻值为多大?【解析】(1)当S 闭合时，R0的功率，P0=U2/R0当S 断开时，R0的功率，P ′0=U20/R0 图7∵U0＜U ∴P ′0＜P0即S 断开时，电热毯处于保温状态.(2)电阻丝的电阻R0=U2额/P 额=2202/100Ω=484Ω保温状态时，电阻丝两端的电压为U0R 两端电压 UR=220 V-22 V=198 V492112221222=⋅⎪⎪⎭⎫ ⎝⎛==∴P P R R U R I P 222122*********⎪⎪⎭⎫ ⎝⎛=∴=⎪⎪⎭⎫ ⎝⎛∴R U I R U R I ΩΩ332632332122221=⨯⨯==∴=I U R R U I 即A A R U I 236222===ΩΩ6233221221=-⨯=-⋅=∴I I R I R 7.如图8所示的电路中，电源电压保持不变，闭合开关S ，已知当滑片P 分别滑至a 端和b 端时，电阻R1消耗的电功率之比为P1∶P2=9∶4，当滑片在a 端时，电流表示数为3 A ，滑片P 在b 端时电压表示数为6 V ，求：(1)R1的阻值和滑动变阻器的最大阻值R2；(2)电源电压是多少伏?图8【解析】(1)当滑片P 在a 端时P1=I21R1当滑片P 在b 端时I2=U2/R2滑片在a 端时U=I1·R1滑片在b 端时U=I2(R1+R2)I1·R1=I2(R1+R2)(2)由I=U/R 得U=I1·R1=3×6 V=18 V8.如图9所示的电路中，电源电压为12 V 且保持不变，滑动变阻器最大值为R2，闭合开关S 后，当滑动变阻器的滑片P 由a 端向b 端滑动时，○A 表示数由1.5A 变为0.5 A.求：图9(1)滑动变阻器的最大阻值.(2)电压表的示数的变化范围.(3)滑动变阻器的滑片P滑到b端时，通电2minR1产生的热量.【答案】(1)16Ω(2)0～8 V(3)240 J9.如图10所示，灯L1标有“6V3W”灯L2标有“12V4W”，将开关闭合后L1恰好正常发光，求：(1)电压表示数.(2)电流表A2的示数. 图10(3)灯L2的实际功率和L2通电1min产生的热量.【答案】(1)6 V(2)0.17 A(3)60 J10.如图11所示，电源电压为6 V且保持不变；灯L1上标有“8V8W”字样，滑动变阻器的最大阻值为20Ω.图11(1)当滑片P移到b端，开关S1闭合，S2断开时，○A示数为0.2 A，求电压表的示数和L2的电阻.(2)当滑片P移到a端，开关S1、S2均闭合时，求灯L1消耗的实际功率和电流表的示数. 【答案】(1)4 V，10Ω(2)4.5 W，0.6 A。

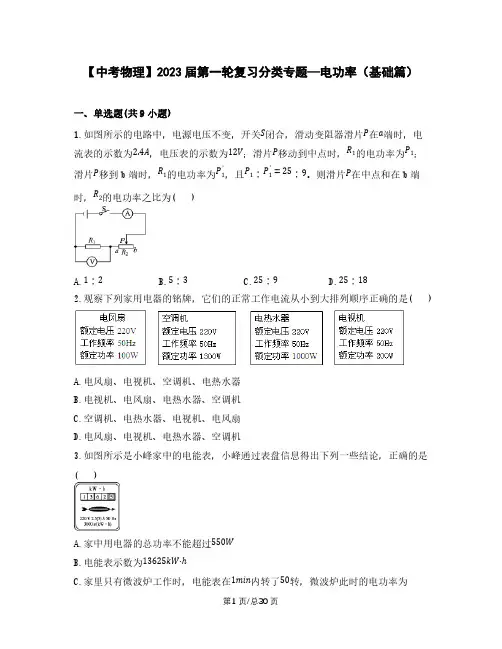

【中考物理】2023届第一轮复习分类专题—电功率(基础篇)含解析
【中考物理】2023届第一轮复习分类专题—电功率（基础篇）一、单选题(共9小题)S P a1.如图所示的电路中，电源电压不变，开关闭合，滑动变阻器滑片在端时，电2.4A12V P R1P1流表的示数为，电压表的示数为；滑片移动到中点时，的电功率为；P R1P'1P1P'1=259P滑片移到b端时，的电功率为，且∶∶。
则滑片在中点和在b端R2时，的电功率之比为( )12532592518A.∶B.∶C.∶D.∶2.观察下列家用电器的铭牌，它们的正常工作电流从小到大排列顺序正确的是( )A.电风扇、电视机、空调机、电热水器B.电视机、电风扇、电热水器、空调机C.空调机、电热水器、电视机、电风扇D.电风扇、电视机、电热水器、空调机3.如图所示是小峰家中的电能表，小峰通过表盘信息得出下列一些结论，正确的是( )A.家中用电器的总功率不能超过550WB.电能表示数为13625kW·ℎ1min50C.家里只有微波炉工作时，电能表在内转了转，微波炉此时的电功率为1×103WD.这个电能表的标定电流是5A1500W4.有两个额定电压相同的电热水壶甲和乙，甲的额定功率为，乙的额定功率1200W为。
两个电热水壶都正常工作时，下列说法中正确的是( )A.电流通过两个电热水壶做功一样快B.甲电热水壶两端的电压较高C.通过甲电热水壶的电流较大D.电流通过甲电热水壶做功较多12V60W24V30W5.小明用标有“”的汽车灯甲和标有“”的汽车灯乙做实验，关于这两个汽车灯的比较，下列说法中正确的是( )A.甲灯的额定功率一定小于乙灯的额定功率B.甲灯的实际功率一定小于乙灯的实际功率C.甲灯和乙灯均正常工作时，甲灯消耗的电能一定比乙灯少D.甲灯和乙灯均正常工作，且消耗相同的电能，甲灯工作的时间比乙灯短6.小明学习了滑动变阻器的知识后，决定将自己的台灯改为调光式，于是他买了“1W2kΩPZ220−60 ”的电位器一个，装在了台灯（灯泡为“”）上，一开灯，确实能调光，但电位器一会儿就冒起烟了，吓得他赶快扯下了插头．分析他失败的原因是（ ）A.因为一开灯能调光，说明电位器规格正确，主要是电位器的质量低劣B.电位器的额定功率偏小C.电位器的额定功率偏大20kΩD.电位器电阻偏小，应换用的7.下图所示的几种用电器工作时，以电能转化为内能为应用目的是( )A. B.C. D.8.在“测量小灯泡的电功率”的实验中，关于滑动变阻器的作用，下列说法中错误的是( )A.保护电路B.调节小灯泡两端的电压C.多次测量取平均值减小误差D.测出小灯泡在不同电压下的电功率4A9.某用电器正常工作时通过的电流大约为，该用电器可能是( )A.节能灯B.电脑C.电饭锅D.手电筒二、填空题(共10小题)10.小许家的电能表如图所示，由表上铭牌可知，他家同时使用的用电器的总功率W不能超过；他发现，家里只使用洗衣机（其它用电器都关闭）时，电能表1040J在分钟里刚好转圈，从而测量出他家洗衣机消耗的电能为．11.小明家的电能表如图所示，家中同时工作的用电器的总功率不能超W3min5过．当小明家只有一盏电灯工作时，内转盘正好转过圈，则该电灯消J W耗的电能是，它的电功率为．220 V100 WΩ12.一个白炽灯泡铭牌上标有“”字样，则这盏灯的灯丝电阻为。
中考物理满分训练及答案：电功率
中考物理满分训练及答案：电功率一、选择题（本大题共10道小题）1. (2022·上海)下列不是电功率单位的是( )A.瓦特B.焦耳/秒C.伏特·安培D.千瓦时2. (2022•临沂)一个标有“220V1100W”的电热器,当通过它的电流为4A时,它的实际功率为( )A.176WB.704WC.880WD.1100W3. (2022•玉林)已知甲电阻是乙电阻的3倍,若分别对甲、乙两种导体通电,通过甲、乙两导体的电流之比为2:3,则甲、乙的功率之比为( )A.2:1B.2:3C.4:3D.9:24. (2022•娄底)下列事例,属于防止电流热效应产生危害的是( )A.养鸡场使用电热孵化器孵小鸡B.家里使用电热水壶烧水C.小明妈妈用电熨斗熨衣服D.电脑温度过高时,风扇会及时启动,给电脑降温5. (2022•河北)利用如图所示器材不能完成的实验是( )A.甲:探究水的组成B.乙:验证燃烧需要氧气C.丙:检验物体是否带电D.丁:探究电流通过导体产生热量的多少与电流大小的关系6. (2022•郴州)老王的手机电池的铭牌上标有“5V4000mA•h”的字样,手机正常使用时功率为2W.如果他在电池电量剩余30%时,立刻插上30W的充电器,并持续正常使用,直到电量充满.他这次给手机充电的时间是( )A.0.2hB.0.47hC.0.5hD.0.67h7. (2022•自贡)如图所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置.两个透明容器中密封着等量的空气,下列说法错误的是( )A.U形管液面高度变化是因为容器中气体热胀冷缩的缘故B.通电后透明容器中气体的内能增大是通过做功的方式改变的C.图甲中,通电一段时间后左右两边容器内电阻产生的热量之比是1:2D.图乙所示的装置可以用来探究电流通过导体产生的热量多少跟电流大小的关系8. (2022•衡阳)在“探究电流与电压的关系”实验中,小何同学根据得到的实验数据绘制了电阻R1和R2的I﹣U图像,如图所示,下列说法正确的是( )A.R1与R2的阻值之比是1:2B.R1与R2串联接在3V的电源两端,R1消耗的功率是0.9WC.R1与R2串联接在3V的电源两端,通过R1与R2的电流之比是2:1D.R1与R2并联接在3V的电源,电路消耗的总功率是2.7W9. (2022•岳阳)如图,电源电压不变,定值电阻R1＝20Ω,小灯泡L标有“8V4W”字样(灯丝电阻不变),电流表量程为0～3A.当只闭合开关S,滑动变阻器R2的滑片P从b端滑动到某一位置时,变阻器连入电路中的阻值减小了16Ω,电流表示数增大了0.2A,此时小灯泡恰好正常发光.在保证电路安全的情况下,都正确且无漏选的一组是( )①电源电压为12V②R2的最大阻值为24Ω③开关都闭合时,R2的最大功率为28.8W④在电流表有示数的情况下,电路消耗的总功率最小值为3.6WA.①②B.①②④C.①③④D.①②③④10. (2022•广安)利用如图所示的装置测量小灯泡的电功率,电源电压恒定不变,小灯泡上标有“3.8V“字样.如果闭合开关,实验操作过程中出现了以下几种情况,分析错误的是( )A.无论怎样移动滑动变阻器的滑片,小灯泡不亮,电压表的示数几乎等于电源电压,电流表几乎无示数,原因可能是小灯泡断路B.无论怎样移动滑动变阻器的滑片,小灯泡很暗且亮度不变,原因是滑动变阻器同时接入两个下接线柱C.当小灯泡的实际电压为2.5V时,要测量小灯泡的额定功率,需将滑片向左移动D.电压表无示数,小灯泡不亮,可能是小灯泡短路二、填空题（本大题共8道小题）11. (2022•黑龙江)如图,灯L标有“4V2W”,R＝20Ω,闭合开关S时,灯L正常发光(灯丝的电阻不受温度影响),电流表示数为A,通电1min电路中产生的热量为J.12. (2022•牡丹江)如图所示,R1＝10Ω,R2＝5Ω,闭合开关,电压表的示数为3V,电源电压U ＝V,R1的电功率P1＝W,通电10s后,R2消耗的电能W2＝J.13. (2022·上海浦东新)在10秒内通过某导体横截面的电荷量为4库,则导体中的电流为________安,此过程中电流做功24焦,则导体两端的电压为________伏.若该导体两端的电压增加为10伏,则该导体的电阻为________欧.14. (2022•苏州)某型号的电水壶有加热和保温两个挡位,其电路如图所示.当S闭合、S1断开时,电水壶处于挡,加热和保温的功率分别为1200W和44W.用它把质量为1kg、初温为20℃的水加热到100℃,用时400s,则水吸收的热量是J,此过程中电水壶的效率η＝%.[c水＝4.2×103J/(kg•℃)]15. (2022•德阳)如图所示的电路中,电源电压U＝10V,R1＝5Ω,R2＝20Ω.只闭合S1时,电路中的工作电流是A;当只闭合S2时电路消耗功率为P,只闭合S1和S3电路消耗的功率为P',则两次功率之比P:P'等于.16. (2022•南通)某品牌能热水器具有电加热功能.太阳能属于能源,电加热器的功率为2.1kW,则加热两小时消耗的电能为kW•h;热水器储水100kg,水的比热容为4.2×103J/(kg•℃),某天阳光照射水温升高60℃,水吸收的热量为J,要产生同样多的热量,需要电加热s.17. (2022•辽宁)如图甲所示,电源电压为5V,电流表量程为0～0.6A,电压表量程为0～15V.在保证所有元件安全的情况下,只闭合开关S、S1,最大范围移动滑动变阻器滑片,绘制出电流表示数与电压表示数关系的图象,如图乙所示.只闭合开关S、S2,最大范围移动滑动变阻器滑片,绘制出电压表示数与滑动变阻器R2接入电路中阻值关系的图象,如图丙所示.滑动变阻器R1的最大阻值为Ω,灯泡的额定功率为W,以上两种情况,电路最大功率为W.18. (2022•陕西)如图-1所示电路,电源电压不变,L是额定电压为2.5V的小灯泡,R为滑动变阻器.闭合开关,滑片P在某两点间移动的过程中,电流表A与电压表V1的示数变化关系如图-2所示.当电流表示数为0.2A时,两电压表的示数相等,则电源电压为___V.小灯泡正常工作时的电流为A,此时滑动变阻器接入电路的阻值为Ω,电路的总功率为W.三、实验题（本大题共5道小题）19. (2022·上海)某同学做“测小灯泡电功率”的实验,他将电源(电源电压为2伏的整数倍)、待测小灯(额定电压为6伏,如果实际电压超过7.5伏时小灯会损毁)、电流表、开关串联.并将电压表并联入电路.实验时,他将电压表的示数U V,电流表的示数I A,以及两者的乘积U V I A 记录下来,表格中为部分数据.(1)电压表并联在_________________两端(选填“小灯泡”或“滑动变阻器”);(2)求出电源电压U___________________(需写出主要计算过程);(3)求出小灯的额定电功率P额_______________(需写出主要计算过程).20. (2022•青岛)探究电流通过导体产生的热的多少与什么因素有关实验小组同学猜想:电流通过导体产生的热可能与通过导体的电流、导体的电阻和通电时间有关.于是他们利用如图器材进行了探究实验.甲、乙、丙三个装置的透明容器中各有一段电阻丝,容器中密封着等量的空气,U形管中液面高度的变化反映密闭空气温度的变化.(1)选用组合,并将它们联接到电源两端进行实验,可以探究电热与电阻的关系.(2)选用乙、丙组合,串联接到电源两端进行实验,可以探究电热与的关系,其中15Ω电阻的作用是.(3)选用乙、丙组合,串联接到电源两端进行实验,发现乙装置U形管中液面无高度差,丙装置U形管中液面有高度差,产生此现象的原因可能是乙装置.21. (2022•金华)学习小组开展“测量小灯泡的功率”实验,实验电路如图甲,绘制出小灯泡的I-U关系曲线如图乙,已知小灯泡的额定电压为3.8V,电源电压恒为6V.回答下列问题:(1)闭合开关后移动变阻器的滑片,当电压表示数为V时,读出电流表示数,即可计算小灯泡的额定功率;(2)实验时,变阻器的滑片向左移动过程中,电流表与电压表示数的比值将(选填“变大”“不变”或“变小”).22. (2022南京模拟)在“测量小灯泡额定功率”的实验中,实验器材有:两节新干电池、电流表、电压表、额定电压2.5V的小灯泡,滑动变阻器、开关,导线若干,实物电路如图甲所示.(1)甲图中有一根导线连接错误,在导线上画“×”并在图上改正(所画的导线不能交叉).(2)改正错误后进行实验,根据实验数据描出的小灯泡的I﹣U图象如图乙所示,则小灯泡额定功率是W.(3)仅用该实验装置中的器材,以下探究活动不能够完成的是.A.测量小灯泡的电阻B.探究串联电路电流的特点C.探究串联电路电压的特点D.探究电流与电压的关系(4)完成上面实验后,小明又设计了如图丙所示的电路,测出了额定电流为I额小灯泡L2的额定功率.实验方案如下:(电源电压不变,滑动变阻器R1的最大阻值为R1,滑动变阻器R2的最大阻值为R2)①只闭合开关S和S2,移动R1滑片,使电流表示数为I额.②只闭合开关S和S1,保持R1滑片位置不动,移动R2滑片,使电流表的示数为I额.保持滑动变阻器R2的滑片位置不动,将另一个滑动变阻器滑片移到最左端,电流表的示数为I1,再将此滑动变阻器的滑片移到最右端,电流表的示数为I2,则小灯泡额定功率的表达式P额＝.(用I额、I1、I2、R1、R2中的字母表示)23. (2022•黑龙江)在“测量小灯泡的电功率”实验中,电源电压为4.5V,小灯泡额定电压为2.5V,图甲是未连接完整的实验电路:(1)连接实验电路的过程中,开关应;(2)用笔画线代替导线,将图甲的实验电路连接完整(要求滑动变阻器的滑片P向B端移动时电流表的示数变大);(3)闭合开关后,小明发现小灯泡不发光,电流表示数几乎为零,电压表示数接近4.5V,则电路的故障可能是(填一种情况即可);(4)排除故障后,调节滑动变阻器的滑片,如图乙所示,电压表的示数为V,为了测小灯泡的额定功率,应将滑片向(选填“A”或“B”)端移动;(5)改变滑片P的位置,获得多组对应的电压、电流值,绘制了如图丙所示的I-U图像,由图像可知,小灯泡的额定功率为W;(6)由图丙可知小灯泡正常发光时的电阻是Ω,小灯泡的电阻是变化的,原因是灯丝电阻受的影响.四、综合题（本大题共2道小题）24. (2022•江西)如图所示,已知电源电压恒为8V,小灯泡上标有“6V3W”.(1)求小灯泡正常发光时的电流和电阻;(2)闭合开关S,移动滑片P,使小灯泡正常发光,求此时滑动变阻器连入电路中的电阻和电路消耗的总功率.25. (2022•凉山州)某品牌电热水壶铭牌中部分参数如表所示,现将其接入220V电路中,向壶内盛入1.5L的水,在标准大气压下将水从20℃加热至沸腾,求:(1)此过程中壶内水吸收了多少热量;(2)该电热水壶正常工作时电阻是多大;(3)若烧水实际耗时为10min,求此过程电热水壶的热效率是多少一、选择题（本大题共10道小题）1. 【答案】D2. 【答案】解:(1)由P＝UI可得,正常工作时的电流I＝＝5A,由I＝可得,电热器内电热丝的电阻:R＝＝44Ω,(2)当通过它的电流为4A时,该电热器的实际功率:P实际＝(I实际)2R＝(4A)2×44Ω＝704W.故选:B.3. 【答案】解:由题意可知,R甲＝3R乙,甲、乙两导体的电流之比为I甲:I乙＝2:3,则甲、乙的功率之比＝＝×＝×3＝×3＝.故选:C.4. 【答案】解:ABC、用电热孵化器孵小鸡、使用电热水壶烧水、用电熨斗熨衣服,都是将电能转化为内能,属于利用电流的热效应,故ABC不符合题意;D、电脑温度过高时,风扇会及时启动,给电脑降温,是为了防止电热产生危害,故D符合题意.故选:D.5. 【答案】故选:D.6. 【答案】解:手机充满电储存的电能为:W＝UIt＝5V×4000×10﹣3A×1h＝20W•h,需要充的电能W＝Wη＝W充﹣W用＝P1t﹣P2t,充满需要的时间t＝＝＝0.5h.故选C.7. 【答案】解:A.电流通过导体产生的热量不能直接显示出来,容器中空气会由于热胀冷缩而出现高度差,由此反映出产生的热量多少,故选项A说法正确;B.容器中气体的内能增大是通过电阻丝将热量传递给气体的,故气体内能增大是通过热传递的方式改变的,故选项B说法错误;C.甲图中电阻之比为:R1:R2＝5Ω:10Ω＝1:2;串联电路中电流相等,故电流之比为:I1:I2＝1:1;图甲中电阻产生热量之比为:＝＝＝,故C正确;D.图乙中容器中电阻相等,根据串并联电路关系可知,他们的电流不等,并联电阻支路中电流为干路电流的一半,两边容器中电阻的电流不同,可以用来探究产生热量与电流大小的关系,故选项D说法正确.故选:B.8. 【答案】解:A、根据欧姆定律,由图可得,电阻R1与R2的阻值:R1＝＝＝10Ω,R2＝＝＝5Ω,R1与R2的阻值之比是:2:1,故A错误;B、R1与R2串联接在3V的电源两端,根据串联分压的特点,R1与R2的阻值之比是:2:1,R1与R2的电压之比是:2:1,即R1两端的电压是2V,R1消耗的功率:P1＝＝＝0.4W,故B错误;C、R1与R2串联接在3V的电源两端,根据串联电路的电流处处相等,通过R1与R2的电流之比是1:1,故C错误;D、R1与R2并联接在3V的电源,电路消耗的总功率是:P总＝P1′+P2＝+＝+＝2.7W,故D正确.故选:D.9. 【答案】解:(1)当开关S闭合,S1、S2断开,滑动变阻器的滑片P在b端时,滑动变阻器接入电路最大阻值,R与L串联接入电路,此时通过电路的电流为I1,滑动变阻器的滑片P从b 端滑动到某一位置时,滑动变阻器接入电路中的阻值减小了16Ω,由欧姆定律可知,此时电路中的电流变大,电流表示数变化了0.2A,电路中的电流增加0.2A,此时小灯泡恰好正常发光,此时通过电路的电流为I2,则I2＝I L＝＝＝0.5A,所以滑动变阻器的滑片P在b端时电路的电流:I1＝I2-ΔI＝0.5A-0.2A＝0.3A,灯泡的电阻:R L＝＝＝16Ω,串联电路总电阻等于各分电阻之和,由欧姆定律可知,滑动变阻器的滑片P在b端时电源电压:U＝I1(R滑+R L)＝0.3A×(R滑+16Ω)------①,滑动变阻器的滑片P从b端滑动到某一位置时电源电压:U＝I2(R滑′+R L)＝0.5A×(R滑-16Ω+16Ω)------②,①②两式联立,解得:R滑＝24Ω,U ＝12V,故①、②正确;(2)当开关S、S1、S2都闭合时,滑动变阻器和定值电阻并联接入电路,灯泡被短路,并联电路各支路两端电压相等,通过定值电阻的电流:I0＝＝＝0.6A,因为并联电路干路电流等于各支路电流之和,电流表测干路电流,电流表量程为0～3A,当电流表示数达到最大时,通过滑动变阻器的电流最大,则通过滑动变阻器的最大电流:I′＝I-I0＝3A-0.6A＝2.4A,所以滑动变阻器的最大功率为:P＝UI′＝12V×2.4A＝28.8W,故③正确;(3)当开关S闭合,S1、S2断开,滑动变阻器的滑片P在b端时,滑动变阻器接入电路最大阻值,R 与L串联接入电路,此时通过电路的电流最小,最小为I1＝0.3A,电路消耗的总功率最小值为:P′＝UI1＝12V×0.3A＝3.6W,故④正确.综合分析①②③④都正确.故选:D.10. 【答案】解:A、无论怎样移动滑动变阻器的滑片,小灯泡不亮,电流表几乎无示数,则电路可能断路;电压表的示数几乎等于电源电压,说明电压表与电源连通,原因是小灯泡断路,故A正确;B、无论怎样移动滑动变阻器的滑片,小灯泡很暗且亮度不变,则电路的电流很小,变阻器没有了变阻的作用,故原因是滑动变阻器同时接入两个下接线柱,故B正确;C、灯在额定电压下正常发光,实际电压为2.5V小于灯的额定电压3.8V,应增大灯的电压,根据串联电路电压的规律,应减小变阻器的电压,由分压原理,应减小变阻器连入电路中的电阻大小,故滑片向右移动,故C错误;D、电压表无示数,小灯泡不亮,若电流表有示数,可能是小灯泡短路;若电流表无示数,则可能整个电路断路,故D正确.故选:C.二、填空题（本大题共8道小题）11. 【答案】解:由图知R与L并联,电流表测干路电流,灯L正常发光,所以U＝U R＝U L＝4V, 由P＝UI可得通过灯泡的电流:I L＝＝＝0.5A,由欧姆定律可得通过R的电流:I R＝＝＝0.2A,由并联电路的电流特点可得电流表示数:I＝I L+I R＝0.5A+0.2A＝0.7A;通电1min电路中产生的热量:Q＝W＝UIt＝4V×0.7A×60s＝168J.故答案为:0.7;168.12. 【答案】解:闭合开关,两电阻并联,电压表测量电源电压,电压表的示数为3V,电源电压U＝3V,R1的电功率P1＝＝＝0.9W,通电10s后,R2消耗的电能W2＝t＝×10s＝18J.故答案为:3;0.9;18.13. 【答案】0.4 6 1514. 【答案】解:(1)由电路图可知,开关S闭合、S1断开时,两电阻串联,当开关S、S1闭合时,电路为电阻R1的简单电路,因串联电路中的总电阻大于任一分电阻,所以由P＝UI＝可知,电路为R1的简单电路时,电路中的电阻最小,电功率最大,电水壶为高温挡;R1、R2串联时,电路中的电阻最大,电功率最小,电水壶为低温挡;(2)将1kg、20℃的水加热到100℃,水吸收的热量:Q吸＝c水mΔt＝4.2×103J/(kg•℃)×1kg×(100℃﹣20℃)＝3.36×105J;由P＝得电水壶消耗的电能:W＝P加热t＝1200W×400s＝4.8×105J;加热水时热水壶的效率:η＝×100%＝×100%＝70%.故答案为:保温;3.36×105;70.15. 【答案】解:(1)只闭合S1时,只有R2接入电路,电路中的工作电流为:I2＝＝＝0.5A;(2)只闭合S2时,R1和R2串联,此时电路中的电流为:I串＝＝＝0.4A,此时电路消耗的功率为:P＝UI串＝10V×0.4A＝4W,只闭合S1和S3时,R1和R2并联,此时电路中的总电阻为:R并＝＝＝4Ω,此时干路电流为:I并＝＝＝2.5A,此时电路消耗的功率为:P'＝UI并＝10V×2.5A＝25W,所以两次功率之比P:P'＝4W:25W＝4:25.故答案为:0.5;4:25.16. 【答案】解:太阳能属于可再生能源,电加热器的功率为2.1kW,则加热两小时消耗的电能W＝Pt＝2.1kW×2h＝4.2kW•h;水吸收的热量Q吸＝cmΔt＝4.2×103J/(kg•℃)×100kg×60℃＝2.52×107J;要产生同样多的热量,消耗的电能W′＝Q吸＝2.52×107J,需要电加热的时间t′＝＝＝1.2×104s.故答案为:可再生;4.2;2.52×107;1.2×104.17. 【答案】解:(1)只闭合开关S、S1,灯泡与滑动变阻器R1串联,电压表测R1两端的电压,根据串联电路的分压原理可知,当滑动变阻器接入电路的电阻最大时,滑动变阻器两端的电压最大,由图乙可知,滑动变阻器两端的最大电压为4V,通过的最小电流为0.2A,由欧姆定律可知,滑动变阻器R1的最大阻值:R1大＝＝＝20Ω;当灯泡正常发光时,电路中的电流最大,由图乙可知此时电路中电流为0.5A,即灯泡的额定电流为0.5A;只闭合开关S、S2,灯泡与滑动变阻器R2串联,电压表测R2两端的电压,当灯泡正常发光时电路中的电流最大,由欧姆定律可知,此时滑动变阻器R2接入电路的电阻最小,由串联电路的分压原理可知,滑动变阻器R2两端电压最小,由图丙可知此时滑动变阻器R2两端的电压为2V,由串联电路的电压特点可知,灯泡额定的电压:U额＝5V-2V＝3V,所以灯泡的额定功率:P额＝U额I额＝3V×0.5A＝1.5W;(2)由P＝UI可知,电源电压一定时,电路中的电流最大时,电路的电功率最大,由题意可知,两次电路中灯泡正常发光时电路中的电流最大,因此两次电路中的最大电流都等于灯泡的额定电流,所以两次电路消耗的最大功率:P＝UI额＝5V×0.5A＝2.5W.故答案为:20;1.5;2.5.18. 【答案】解:由图-1可知,小灯泡与滑动变阻器串联,电压表V1测小灯泡两端的电压,电压表V2测滑动变阻器R两端的电压,电流表测电路中的电流;(1)根据图-2可知,当电流表示数为0.2A时,电压表V1的示数为U1＝1.5V,由题意可知,此时两电压表的示数相等,即U2＝U1＝1.5V,由串联电路的电压特点可知,电源电压:U＝U1+U2＝1.5V+1.5V＝3V;(2)小灯泡在额定电压下正常发光,因此小灯泡正常发光时其两端的电压U L＝U额＝2.5V,由图-2可知此时通过小灯泡的电流为I L＝0.25A,由串联电路的电流特点可知,此时电路中的电流:I＝I滑＝I L＝0.25A,由串联电路的电压特点可知,滑动变阻器两端的电压:U滑＝U-U L＝3V-2.5V＝0.5V,由欧姆定律可知,滑动变阻器接入电路的电阻:R滑＝＝＝2Ω,电路的总功率:P＝UI＝3V×0.25A＝0.75W.故答案为:3;0.25;2;0.75.三、实验题（本大题共5道小题）19. 【答案】滑动变阻器8伏 3.6瓦【详解】(1)[1]当U V=2V,U V I A=1.2W时,电路电流I1=0.6A当U V=6V,U V I A=2W时,电路电流I2=0.3A可知,随着被测电路两端电压升高,电路中电流变小,电压表应测量滑动变阻器.(2)[2]根据串联电路电压规律可知U=2V+U L,U=6V+U′L由如果灯泡实际电压超过7.5伏时小灯会损毁,可知6V<U<9.5V电源电压为2伏的整数倍,则电源电压为8V.(3)[3]当U V=2V时灯泡两端电压为6V额定电压,电路中电流为0.6A,灯泡的额定功率为16V0.6A 3.6WP U I==⨯=⨯额额20. 【答案】解:(1)要探究电热与电阻的关系,需要控制通过电阻的电流与通电时间相同,而电阻的阻值不同,因此选用甲和乙组合,将它们串联接到电源两端进行实验;(2)选用乙、丙组合,串联接到电源两端进行实验,则通过容器中电阻的电流不同,而电阻大小和通电时间相同,因此可以探究电热与电流的关系,其中15Ω电阻的作用是分流;(3)发现乙装置U形管中液面无高度差,丙装置U形管中液面有高度差,产生此现象的原因可能是乙装置漏气.故答案为:(1)甲、乙;串;(2)电流;分流;(3)漏气.21. 【答案】解:(1)小灯泡的额定电压为3.8V,当电压表示数为3.8V时灯泡正常工作,此时灯泡的功率为额定功率,读出电流表示数,即可计算小灯泡的额定功率;(2)图中,电压表测灯的电压,电流测灯的电流,当滑片向左滑动时,变阻器连入电路中的电阻变小,由欧姆定律,电路中电流变大,灯的电压变大,根据P＝UI,灯的功率变大,灯丝的温度升高,因灯丝的电阻随温度的升高而变大,故灯丝的电阻变大;由欧姆定律R＝,电流表与电压表示数的比值即灯的电阻的倒数,故电流表与电压表示数的比值将变小.故答案为:(1)3.8;(2)变小.22. 【答案】(1)如上所示:(2)0.625:(3)D:(4)②I额2•.23. 【答案】解:(1)为保护电路,连接实验电路的过程中开关应处于断开状态;(2)滑动变阻器选用“一上一下”两个接线柱串联接入电路,且变阻器的滑片P向右移动时电流表的示数变大,根据欧姆定律可知电路总电阻变小,则滑动变阻器接入电路的阻值变小,故应将滑动变阻器的右下接线柱与电源的负极接线柱相连,如图:(3)实验过程中,小明发现小灯泡不发光,电流表示数几乎为零,电压表示数接近4.5V,则电路可能断路,而电压表有示数而且等于电源电压,则电压表与电源接通,电路出现的故障是小灯泡断路;(4)闭合开关后,缓慢移动滑动变阻器的滑片P,同时观察电压表示数的变化;电压表选用小量程,分度值为0.1V,示数为1.9V;小灯泡的额定电压为2.5V,若要测得小灯泡正常发光时的电阻,应让灯泡两端的电压变大,让滑动变阻器两端的电压变小,根据串联分压特点可知,滑动变阻器接入电路的阻值应变小,滑片P应向B端移动;(5)由丙图可知,小灯泡正常发光时,通过灯泡的电流为0.25A,小灯泡正常工作时的电功率P ＝UI＝2.5V×0.25A＝0.625W.(6)由图象可知,小灯泡正常发光时,通过灯泡的电流为0.25A,根据欧姆定律可知小灯泡正常发光时的电阻R＝＝＝10Ω;分析图丙还发现灯泡电阻是变化的,其原因是灯丝的电阻受温度的影响.故答案为:(1)断开;(2)见解答图;(3)小灯泡断路;(4)1.9;B;(5)0.625;(6)10;温度.四、综合题（本大题共2道小题）24. 【答案】解:(1)由P＝UI可知,小灯泡正常发光时的电流:I L＝I额＝＝＝0.5A,由欧姆定律可知,小灯泡正常发光时的电阻:R L＝＝＝12Ω;(2)由电路图可知,小灯泡和滑动变阻器串联,电压表测小灯泡两端的电压,电流表测电路中的电流,由欧姆定律可知,小灯泡正常发光时电路中的总电阻:R＝＝＝16Ω,由串联电路的电阻特点可知,此时滑动变阻器连入电路中的电阻:R滑＝R﹣R L＝16Ω﹣12Ω＝4Ω,电路消耗的总功率:P＝UI＝8V×0.5A＝4W.25. 【答案】解:(1)由ρ＝可得,水的质量:m＝ρ水V＝1.0×103kg/m3×1.5×10﹣3m3＝1.5kg,在一标准大气压下,水的沸点为100℃,将1.5kg的水从20℃加热至沸腾需要吸收的热量:Q吸＝c水m(t2﹣t1)＝4.2×103J/(kg•℃)×1.5kg×(100℃﹣20℃)＝5.04×105J;(2)由P＝得,该电热水壶正常工作时电阻:R＝＝＝48.4Ω;(3)烧水实际耗时10min消耗电能:W＝Pt＝1000W×10×60s＝6×105J,此过程电热水壶的热效率:η＝×100%＝×100%＝84%.。
中考物理总复习《电功和电功率的综合计算》专项练习题-带答案
中考物理总复习《电功和电功率的综合计算》专项练习题-带答案学校:___________班级：___________姓名：___________考号：___________1．某型号的电炖盅有“高温”和“低温”两个挡位，其简化电路如图所示，其巾R 1、R 2为电热丝，M 为吹风器，部分参数如表所示。
请回答下列问题： （1）1度的电能可供电炖盅在低温挡正常工作多少小时？ （2）电热丝R 1、R 2的阻值分别为多少？（结果保留整数） （3）若实际电源电压为198V ，低温挡的实际功率为多大？（4）该电炖盅还安装有一个吹风器，可以帮助吹散打开盅盖时冒出的蒸汽。
已知该电机线圈的电阻为2Ω，额定电流为0.1A ；求吹风器正常工作10s ，电流通过电机线阙产生的热量。
XX 型电炖盅 额定电压220V高温挡功率 2000W 低温挡功率 400W2．作为四大国粹之一的中药能有效抑制病毒在人体内的传播。
如图甲所示为一款电热中药壶，其简化电路图如图乙所示，它有急火和温火两种工作状态，由温控开关S 1自动控制，温火时的电功率为220W 。
1R 和2R 均为发热电阻，且1R 的阻值为110Ω。
[()34.010J /kg ?C c =⨯⋅中药]求：（1）中药壶在温火状态下的电流；（2）将3kg 中药从20℃加热至100℃，中药吸收的热量； （3）急火时的电功率。
3．如图所示110ΩR =，230ΩR =和320ΩR =，电源电压保持不变，若1S 、2S 都断开时，电流表示数为0.4A ，求： （1）电源电压是多少？（2）当1S 闭合，2S 断开时，电流表的示数是多少？ （3）当1S 、2S 闭合时，电路中消耗的功率是多少？4．如图所示，L 是标有“6V ；1.2W”字样的小灯泡，R 是定值电阻。
只闭合开关S 3，灯泡正常发光，再闭合S 1，电流表的示数变化了0.4A 。
求： （1）灯泡的额定电流； （2）定值电阻R 的阻值；（3）只闭合开关S 2，改变电源电压，灯泡仍正常发光时，求此时电路10min 内消耗的电能。
中考物理电功率题20套(带答案)
中考物理电功率题20套(带答案)一、电功率选择题1．如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，两个透明容器中密闭这等量的空气，R1=R2=R3，当开关S闭合后，下列说法正确的是（）A. 该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系B. 通过电阻R1和R2的电流相等C. 通电一段时间后，右边U形管内液面的高度差比左边小D. 该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少的【答案】C【解析】【解答】解：A、装置中R2、R3并联后再与R1串联，通过R1的电流I1=I2+I3，而I2=I3，所以右边容器中通过R3的电流I3是左侧通过R1电流的一半，即是研究电流产生的热量与电流的关系，故A错误；B、由图知，通过R1的电流I1=I2+I3，而I2=I3，所以通过电阻R1和R2的电流不相等，故B 错；C、左右两容器中的电阻相同，而通过电阻R1的电流大于R2的电流，通电时间相同，由Q=I2Rt可知，左边容器中的电阻产生的热量多，左边U形管内液面的高度差比右边U形管内液面的高度差大，故C正确；D、电流产生的热量不能用眼睛直接观察，对密封容器中空气加热，引起U型管中液面变化，通过液面高度差的变化来反映，是利用容器内气体的热胀冷缩来反映电阻放出热量的多少，故D错误．故选C．【分析】A、电流产生的热量跟电流大小、电阻大小、通电时间有关，在通电时间和电阻相同时，是探究电流产生热量跟电流的关系；B、根据串、并联电路的电流大小关系分析判断C、通电时间相同、电阻相同，通过的电流不同，利用焦耳定律Q放=I2Rt分析判断；D、电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U型管中液面高度差的变化来反映，体现的是转换思想．2．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器滑片向左移动时，接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，D不符合题意；电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意；电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。
2024中考物理二轮复习热点题型归纳及训练—电功率计算问题(含解析)
2024中考物理二轮复习热点题型归纳及训练—电功率计算问题（含解析）1.计算公式：P=UI=W/t(适用于所有电路)由此可得电功W=UIt2.对于纯电阻电路可推导出：P=I2R=U2/R(1)串联电路中常用公式：P=I2R P1：P2：P3：…P n=R1：R2：R3：…：R n(2)并联电路中常用公式：P=U2/R P1：P2=R2：R1(3)无论用电器串联或并联，计算总功率常用公式P=P1+P2+…P n(4)串、并联电路中电流、电压、电阻的特点：电流电压电阻分配规律串联电路I＝I1＝I2U＝U1＋U2R＝R1＋R2分压：U1U2＝R1R2并联电路I＝I1＋I2U＝U1＝U21R＝1R1＋1R2分流：I1I2＝R2R11．（2023•福建）如图是某暖手宝的工作原理图，电源电压恒为6V，电阻R1为10Ω。
闭合开关S，电路的总电流为1A。
求：（1）通过R1的电流。
（2）电阻R2的阻值。
（3）电路消耗的总电功率。
【解答】解：（1）由电路图知，闭合开关S，两个电阻并联，根据并联电压规律知，R1和R2并联U1＝U2＝U＝6V；R1的电流1=11=610=0.6；（2）根据并联电流特点知，R2的电流I2＝I﹣I1＝1A﹣0.6A＝0.4A，由I=知，R2的电阻2=22=60.4=15；（3）电路消耗的总电功率P＝UI＝6V×1A＝6W。
2．（2023•江西）如图所示，电源电压恒定不变，灯L1标有“3V，3W”字样，灯L2标有“3V，6W”字样，闭合开关S，两灯均正常发光。
求：（1）灯L1的电阻；（2）电流表的示数；（3）电路消耗的总功率。
【解答】解：由图可知，两灯并联，电流表测量干路电流，两灯此时都正常发光。
（1）由=2可得，灯L1的电阻：1=1额21=(3p23=3；（2）已知并联电路中干路电流等于各支路电流之和，由P＝UI可得，干路电流为：I＝I1+I2=11+22=33+63=1A+2A＝3A，即电流表的示数为3A；（3）电路消耗的总功率：P＝P1+P2＝3W+6W＝9W。
电功率中考经典题型带答案
电功率中考经典题型带答案一、电功率选择题1．如图，电路中L1“6V 3W“和L2“6V 6W”两灯泡和滑动变阻器R串联，电源电压恒为12V．下列说法正确的是（）A. 闭合开关S，调节滑动变阻器的滑片P，两灯泡均能正常发光B. 保证两灯泡均不损坏，滑动变阻器R连入电路的最小值为3ΩC. 滑片P从最右端向左移动，使某灯刚好正常发光，则此时另一盏灯的实际功率为1.5W D. 在保证电路安全的情况下，电路总功率最大可达到12W【答案】C【解析】【解答】A、根据P=UI可得，灯泡正常工作的电流分别为：，；由图知，闭合开关S，两灯泡串联，由于串联电路的电流处处相等，所以两灯泡不能都正常发光；A不符合题意；B、由可得，两灯的电阻分别为：，；由于串联电路的电流处处相等，两灯泡正常发光时的最大电流为：I=I1=0.5A，由欧姆定律可得总电阻：；根据串联电路的总电阻等于各分电阻之和可得，R连入电路的最小值： ,B不符合题意；C、滑片P从最右端向左移动，使某灯刚好正常发光，则正常发光的是电流较小的一个灯泡L1，所以另一盏灯的实际功率：，C符合题意；D、在保证电路安全的情况下，电路中的最大电流I=I1=0.5A，则整个电路的最大功率：，D不符合题意。
故答案为：C。
【分析】根据公式P=UI先计算出两灯正常发光时的电流，两灯串联后，正常发光的是电流较小的一个，再利用公式R=求出两灯的电阻；由于正常发光的是电流较小的一个，则根据P=I2R求出另一盏灯的实际功率；在保证电路安全的情况下，电路中的电流达到正常发光时电流较小的灯泡的电流即为电路可达到的电流，利用P=UI即可求出最大功率.正确的判断电路的最大电流是关键.2．现有一个电压不变的电源，两个定值电R1、R2．先将这两个电阻以某种形式连接到电源上，R1消耗功率为P0；再将它们以另一种形式连接到该电源上，R1消耗功率为9P0．两种连接形式中均有电流通过R2，则先后两种连接形式中（）A. 两端的电压比为1：2B. 两端的电压比为1：3C. 消耗的功率比为1：9D. 消耗的功率比为2：9【答案】 B【解析】【解答】（1）将这两个电阻以某种形式连接到电源上，R1消耗功率为：P0= --------------①另一种形式连接到该电源上R1消耗功率为：9P0= --------------②由①②可得：=9× ，解得R1两端的电压比为：U1：U1′=1：3，A不符合题意、B符合题意；⑵因为R1、R2接到同一电源上，且第2次R1两端的电压更大，所以，第一种以串联方式连接；第2次以并联方式连接，如下图：则由并联电路的特点和前面的解答可得，电源电压U=U1′=3U1；因为串联电路两端电压等于各部分电压之和，所以，串联时，R2两端的电压U2=U-U1=3U1-U1=2U1，并联时，R2两端的电压U2′=U=3U1；则第一种连接时，R2消耗的功率：P2= ；第二种连接时，R2消耗的功率：P2′= ；则 = =（）2=（）2= ，C、D不符合题意。
物理中考电功率试题含答案
中考物理试题分类汇编-电功率（含答案）一、选择题“220VD．节能灯（XXXX镇江）11．LED灯具有节能、环保特点．8.5W”LED灯泡和“220V 60W”白炽灯泡正常发光的亮度相当．与白炽灯泡相比，LED灯泡可以节能约为BLED灯泡白炽灯泡A．14.2% B．85.8%C．16.5% D．83.5%6．（2分）（XXXX•阜新）如图所示是两定阻电阻A和B的电流与电压关系图象，如果将两电阻A和B串联后接在3V电源两端．下列结论正确的是（）CA．通过B的电流是通过A的电流的二分之一B．B两端电压和A两端电压相等C．B的电阻是A的电阻的两倍D．B的电功率是A的电功率的四倍30．（2分）（XXXX•深圳）如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（）CA．通过两灯泡的电流I1：I2=3：5 B．灯泡两端的电压U1：U2=3：5C．灯泡的电功率P1：P2=5：3 D．灯泡L1比L2暗8．（2分）（XXXX•黑河）标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）CA．通过灯L1和L2的电流之比为2：1 B．灯L1和L2的电阻之比为2：1C．灯L2比灯L1亮D．灯L1和L2的实际功率之比为2：1 （XXXX齐齐哈尔）8．标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）CA．通过灯L1和L2的电流之比为2:1 B．灯L1和L2的电阻之比为2:1C．灯L2比灯L1亮D．灯L1 和L2的实际功率之比为2:1 3．（XXXX四川自贡）18．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（）AA．4：1 B．1：4 C．5：1 D．1：5（2分）（XXXX•沈阳）如图所示，已知电阻R1=10Ω、R2=5Ω，当开关闭合后，下列说法正确的是（）BA．通过R1与R2的电流之比为2：1 B．R1与R2的总电阻为15ΩC．R1与R2两端的电压之比为1：1 D．R1与R2消耗的电功率之比为1：1 （XXXX年福州）14．如图10所示电路，电源电压保持不变。
中考物理《电功率(计算题)》专项练习题(附答案)
中考物理《电功率（计算题）》专项练习题(附答案)1．某型号的家用电饭煲有两档，其原理如图所示．“1”档是保温焖饭，“2”档是高温烧煮．若已知电阻R0=44Ω，R=2156Ω，求：（1）当开关S置于“1”档时，电路中的电流I1和R0两端的电压U0；（2）当开关S置于“2”档时，电饭煲高温烧煮的功率P．2．小亮家里的一款迷你电饭锅，电路图如图所示，额定电压为220V，电饭锅有加热和保温两档，“加热”时额定功率为550W，发热电阻R1和R2阻值不随温度变化，电阻R1在“保温”状态和“加热”状态时功率之比为1：400．求：（1）正常“加热”状态，通过电饭锅的电流是多少？（2）正常“加热”状态，通电10min产生的热量是多少？（3）R2的阻值是多少？3．如图甲乙所示是某调温型电烤箱和简化电路图，它的工作电压为220 V，R1和R2均为电烤箱中的加热元件，R2的阻值为60Ω。
当只闭合S1时为低温挡，低温挡电烤箱的电功率为440 W。
（1）发热电阻R1的阻值是多少？（2）开关怎样闭合为高温挡？高温挡的电功率是多少？（3）小明发现傍晚用电高峰时，电烤箱内比平时温度低，他关闭家里所有用电器，只让电烤箱以高温挡工作，发现在1min内电能表的转盘转了30转，电能表的铭牌如图丙所示，则用电高峰时电烤箱的实际功率为多少W？（不考虑电阻值随温度的变化）4．某型号电茶壶的铭牌如表所示；求：某型号的电茶壶型号：JY—456额定电压：220V频率：50Hz额定功率：1100W容量：1L（2）电茶壶正常工作时的额定电流；（3）电茶壶的电阻。
5．如图所示，电源电压保持不变，灯泡L标有“3V；1.5W”字样，电流表A和A1使用的量程均为0~0.6A，将滑动变阻器R的滑片P滑到b端。
（1）断开开关S1，闭合开关S、S2，电压表V的示数为8.0V，电流表A的示数为0.4A，则滑动变阻器的最大阻值及它在5min内产生的热量各是多少？（2）闭合开关S、S1、S2，电流表A1的示数为0.2A，则R1的阻值为多大？（3）断开开关S1、S2，闭合开关S，为了保证电路的安全（忽略温度对灯丝电阻的影响），则滑动变阻器R的阻值调节范围是多少？6．如图，电源电压不变，小灯泡L上标有“6V 6W”字样（灯丝电阻不变）。
中考物理《电功和电功率的计算》专项练习题(附答案)
中考物理《电功和电功率的计算》专项练习题(附答案)一、单选题1．小明按如图所示电路测量小灯泡功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为lOΩ，变阻器甲的规格“10Ω 1A”、乙的规格“50Ω 0.5A”，电流表量程有“0～0.6A”、“0～3A”，电压表量程有“0～3V”、“0～15V”，下列说法不正确的是（）A．当电压表示数为2.5V时，灯泡消耗的功率等于额定功率B．为减小误差，电压表量程选“0～3V”，电流表量程选“0～0.6A”C．变阻器应选择甲“10Ω 1A”D．由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同2．如图甲所示，R1的阻值是20Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是（）A．0.45W B．0.50W C．0.80W D．0.90W3．某型号电吹风，电动机和电热丝串联．电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为R1，电热丝电阻为R2．将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式．下列选项中，关系式均正确的是（）①UI＞P ②P=I2（R1+R2）③UI=P ④P＞Ⅰ2（R1+R2）A．①②B．②③C．①④D．③④4．如图所示电路，电源电压恒定，R0为定值电阻，R为滑动变阻器（a、b为其两端点），电流表串联在电路中，另有一只电压表接在了A、B、C三接线点中的某两点之间．闭合开关S后，当滑片P移至某一端点时，电流表示数为0.4A，电压表示数为8V，再将滑片P移动至另一位置时，电流表示数为0.6A，电压表示数为6V．则下列说法正确的是（）A．电压表接在了A、B两点之间B．电源电压为14VC．在滑动变阻器滑片从b端移动到a端的过程中，定值电阻R0的最大功率为19.6WD．在滑动变阻器滑片从b端移动到a端的过程中，电路消耗的总功率变化了9.6W5．如图甲所示，电源电压恒为4.5V，小灯泡L上标有“2.5V“字样；图乙是通过小灯泡L的电流I与其两端电压U的关系图．闭合开关S，电流表示数为0.2A，下列说法正确的是（）A．此时小灯泡L的电阻值为10ΩB．通电10s电路消耗的电能为90JC．小灯泡L的实际电功率为0.5W D．电阻R的阻值为15Ω6．某洗衣机说明书所列数据如表所示，下列说法正确的是（）额定电压220V额定频率50Hz额定洗衣服、脱水功率440W额定洗衣服、脱水容量3kg整机质量30kgB．洗衣机正常工作时，通过的电流为0.5AC．这台洗衣机所受重力为30ND．洗衣机接在110V的电路中，实际消耗功率为220W7．图甲是某同学“探究电流与电压关系”的电路图，闭合开关S后，滑动变阻器的滑片P从a端移至b 端的过程中，电流表和电压表的示数（I﹣U）如图乙所示，则下列说法正确的是（）A．R0的电阻值是0.2ΩB．该电路最小功率0.05WC．滑动变阻器的总电阻是5ΩD．滑动变阻器R的电功率先变大后变小8．将“3V 1W”和“6V 3W”的灯泡串联接在电源电压是6V的电路上，则它们消耗的Ω实际功率之比是（）A．3Ⅰ4B．4Ⅰ3C．1Ⅰ3D．3Ⅰ19．某同学设计了如图的双向开关电路，电源电压保持不变，灯L l标有“6V 6W”字样，灯L2标有“9V 4.5W”字样．当开关拨至2位置且滑片滑到A端时，灯L2恰好正常发光．下列说法中正确的是（不计灯丝电阻随温度的变化）（）A．电源电压为15VB．L2正常发光时，电路中的电流为2AC．要使L1正常发光，滑动变阻器接入电路的阻值应为3ΩD．当灯L1、L2分别正常发光时，两次电路的总功率之比为4：310．如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（）A．甲和乙都是阻值不变的电阻B．当乙两端电压为2V时，R乙=5ΩC．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2VD．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W11．图为某电磁炉与液晶电视的产品铭牌。
2024年中考物理复习真题训练—电功率(含答案解析)
2024年中考物理复习真题训练—电功率（含答案解析）一、选择题1.（2023·吉林长春·统考中考真题）下列用电器正常工作1h，消耗电能最多的是（）A．空调B．节能灯C．电风扇D．液晶电视【答案】A【详解】根据常见用电器的工作功率可知，空调的功率约为1500W，节能灯的功率约为40W，电风扇和液晶电视的功率约为100W。
根据W=Pt可知，以上用电器都正常工作1小时，消耗的电能最多的是空调。
故A符合题意，BCD不符合题意。
故选A。
2．（2023·福建·统考中考真题）下列利用电流热效应工作的用电器是（）A．电视机B．电风扇C．电脑D．电炉【答案】D【详解】A．电视机工作时电能不是主要转化为内能，不是利用电流热效应工作的，故A不符合题意；B．电风扇工作时电能主要转化为机械能，不是利用电流热效应工作的，故B不符合题意；C．电脑工作时电能不是主要转化为内能，不是利用电流热效应工作的，故C不符合题意；D．电炉工作时电能主要转化为内能，是利用电流热效应工作的，故D符合题意。
故选D。
3.（2023·湖南株洲·统考中考真题）如图，将一段柱状彩色橡皮泥接入电路，研究其导电性，闭合开关后，LED灯发光。
若将橡皮泥揉搓成细条状后再接入电路，其他条件不变，则LED灯的亮度（）A．增强B．不变C．减弱D．条件不足，无法确定【答案】C【详解】由题意可知，将一段柱状彩色橡皮泥接入电路，研究其导电性，闭合开关后，LED灯发光。
导体的电阻大小跟长度和横截面积有关，长度越长电阻越大，横截面积越小，电阻越大；若将柱状的橡皮泥揉搓成细条状后再接入电路，说明这段彩色橡皮泥变长变细了，所以其电阻要变大，根据欧姆定律可知，在电压不变时，电阻变大，则电流变小，由P=UI可知，LED灯的实际功率变小，则LED灯的亮度减弱。
故ABD不符合题意；C符合题意。
故选C。
4．（2023·甘肃金昌·统考中考真题）2022年我国在超导领域取得重大突破。
中考物理《电功和电功率的计算》专项练习题(附有答案)
中考物理《电功和电功率的计算》专项练习题(附有答案)一、计算题1．家用豆浆机主要由一个电热器(电热丝)R和一个电动机M带动的打浆器构成，内部电路简化图如图所示．制作豆浆的过程是先加热，后打浆，再加热煮熟，即加热和打浆是交替进行的．某品牌豆浆机铭牌上的部分技术参数如表．请回答：(1) 豆浆机在额定电压下打浆，通过电动机的电流是多少？(2) 电热丝R的阻值是多大？(3) 如图所示是该豆浆机某次正常制作豆浆过程中电热器和电动机交替工作的图象.这次制作豆浆的过程中消耗的电能是多少kW·h？2．如图所示，电源电压保持不变，灯泡上标有“12V6W”，定值电阻R1=120Ω，滑动器R2上标有“50Ω 1A”，电压表的量程选用“0-3V”，断开S2，闭合S和S1，滑片P移到B端，灯泡刚好正常发光．(1)电源电压(2)将滑片移到B端，三个开关都闭合，1min内电路消耗的电能是多少？(3)断开S1，闭合S和S2，在安全前提下，调节滑片P的过程中，电路消耗的最小功率是多少？3．如图甲所示的热熔胶枪是一种装修工具，用于材料涂胶，它的内部有2只相同的PTC（正温度系数）加热元件，其工作电路如图乙所示，扣动扳机能使固体胶条向前挤压，联动开关S同时掷向A、B，枪口冒出胶液，松开扳机，联动开关S同时掷向B、C，单只PTC元件的电阻随温度的变化如图丙所示．求：（1）松开扳机，当温度为80℃时，电路总电阻；（2）扣动扳机，当温度为180℃时，1min电路消耗的电能；（3）当温度180℃时，胶液具有最佳粘性，已知一根胶条质量为40g，若熔化1kg需要吸收6.0×105J热量，试计算在正常情况下使用完一根胶条至少需要的时间．4．如下图所示为一款智能恒温加热杯垫，它具有加热和保温两挡调温功能，当它处于保温挡时，能够使水温长期保持在60%左右，主要参数如下表所示。
求： 品名：恒温加热底座净重：235g额定电压：220V加热功率：16W保温功率：8W(1)用加热杯垫将500g 水由20℃加热到60℃需要2h ，则该杯垫的加热效率是多少？[()34.210J/kg c =⨯⋅水℃](2)1度电可以使该加热杯垫在保温状态下工作多少小时？5．在如图所示的电路中，电源电压恒定为6V ，定值电阻R 1阻值为10Ω，闭合开关S ，电流表的示数为0.9A 。
中考物理复习《电功率》专项提升练习题(附答案)
中考物理复习《电功率》专项提升练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．“千瓦时”是下列哪个物理量的单位（）A．电能B．电流C．电功率D．电压2．如图所示电路，电源电压恒定，灯L标有“6V0.5A”（假设灯丝电阻都不变），闭合开关S、S1，滑片移至a端时，电流表示数为1A，灯泡正常发光；当断开S1，滑片移至b端时，下列说法正确的是（）A．电源电压为3VB．滑动变阻器的电功率为1.5WC．电路中的电流为0.25AD．灯L的实际功率小于0.75W3．观察和实验是进行科学研究的基本方法，也是认识自然规律的重要途径．控制变量法就是一种常用的物理实验研究方法，如图所示的各项实验中不属于．．．这种方法的是()A．将两支试管放入一个烧杯中做熔化实验B．取两根相同的蜡烛做平面镜成像实验C．将两根电阻丝串联起来探究电热与电阻的关系D．用一只手捏住物体探究压强与受力面积的关系4．如图所示电路，阻值为6Ω的电阻与一个“6V3W”的小灯泡串联后接到9V的电路中，小灯泡恰能正常发光；如果在此电路中将“6V3W”的小灯泡换成“6V 4.5W”的小灯泡，那么该小灯泡的实际功率（设电源电压不变）A．等于4.5W B．小于4.5W C．大于4.5W D．等于3W5．让标有“220V800W”的电炉和标有“220V800W”的电动机都正常工作相同的时间，则它们产生的热量（）A．电炉多B．电动机多C．一样多D．无法判断6．一只电能表标有“3 000 r/(kW·h)”字样,现观察转盘转了45圈,那么用电器共消耗了多少电能() A．1.35×105 J B．1.35 kW.h C．0.15 kW·h D．5.4×104 J7．下列实验说明的原理与其应用对应关系中不正确的是A．连通器和水壶都是连通器原理B．天平是等臂杠杆，利用了杠杆平衡原理C．验电器是利用同种电荷相互排斥原理D．白炽灯泡利用了电流的热效应8．如图所示的电路中，电源电压保持不变，R1为定值电阻。
2022中考物理考点练习题：电功率(含解析)
电功率考点一：电功电能1.下列说法正确的是（）A. 电流通过一段电路做的功越多，这段电路消耗的电能就一定越多B. 电流通过一段电路做的功越多，这段电路产生的热量就一定越多C. 电流通过一段电路做的功越多，电流做功的功率就一定越大D. 用电器两端的电压一定，通过电阻越小的用电器，消耗的电能就越多2.电能表接在家庭电路中是为了直接测量（）A. 电流B. 电压C. 电功D. 电功率3.两台电动机，其功率之比为2﹕3，做功时间相同，则消耗的电能之比为（）A. 1﹕ 1B. 2﹕ 3C. 4﹕9 D. 9﹕44.电饭煲、电水壶和电熨斗分别标有“220V 1000W”、“220V 1800W”和“220V 500W”的字样，它们各自正常工作相同时间，________ （选填“电饭煲”、“电水壶”或“电熨斗”）产生的热量最多．标有“220V 1000W”的电饭煲正常工作0.2h，电流所做的功为________ kW •h= J。
5.利用家中电能表【220V、3A、3600revs/(kW·h)】,秒表和六盏阻值已知的白炽灯，家庭电路电压保持恒定。
设计一个实验，证明：“当电阻两端的电压及通电时间保持不变时，电流做功与电阻阻值成反比”。
请写出实验步骤和实验数据记录表格。
（1）实验步骤：（2）实验数据记录表格：考点二：电功率1.有两个灯泡，标有“6V3W”的字样，没有标记，测得L2电阻为6Ω，把它们串联在电路中，两灯均正常发光，那么该电路两端电压和的电功率分别是( ) A. 12V，3W B. 12V， 1.5W C. 9V，3W D. 9V，1.5W2.一台电风扇的功率是50 W，它表示( )A. 1 s内做50 W的功B. 1 s内有50 J的电能转化为机械能C. 1 s内消耗电能50JD. 电流在1 s内做的功是50 W/s3.小萌在更换灯泡时发现灯泡上标有“220V 40W”的字样．下列说法中正确的是（）A. 该灯泡只能在220V电压下工作 B. 该灯泡的实际功率是40W不变C. 该灯泡每秒消耗的电能是40W D. 该灯泡正常发光时的功率是40W4.以下家用电器正常工作时，电功率大约为1kW的是（）A. 电视机B. 电冰箱C. 微波炉 D. 电风扇5.某家庭进行线路旧线改造后，将保险丝的规格由5A换成了8A，则该线路允许同时接入用电器的功率比原来增加了（）A. 2860 WB. 1760 WC. 660W D. 1100 W6.家用电冰箱正常工作时的电流大约是（）A. 1μ AB. 1AC. 1×103A D. 1mA7.有三盏白炽灯，甲标有“PZ220－15”，乙标有“PZ220－40”，丙标有“PZ220－100”，将它们接在家庭电路中，正常工作时的发光情况是（）A. 甲灯最亮B. 乙灯最亮C. 丙灯最亮D. 一样亮8.将标有“220V 100W”的甲灯和标有“220V 200W”的乙灯串联在家庭电路中，比较两个灯泡的亮度（）A. 甲灯较亮B. 乙灯较亮C. 两灯一样亮D. 由于不知道灯泡两端电压，所以无法判断9.将标有“2.5V”字样的灯泡甲和“3.8V”字样的灯泡乙串联后接到电路中，两灯均正常发光，且乙灯比甲灯亮．则（）A. 通过乙灯的电流比通过甲灯的电流大B. 甲灯的电阻比乙灯的电阻大C. 甲灯的额定功率比乙灯的额定功率小D. 甲灯的实际电压比乙灯的实际电压大10.二灯L1和L2额定功率相同，但额定电压U1＞U2，下列说法正确的是（）A. 二灯正常发光时I2＜I1B. 二灯丝电阻R1＜R2C. 二灯串联使用时，实际功率P2＞P1D. 二灯并联使用时，实际功率P′2＞P′111.灯L1标有“5V 6W”字样，灯L2标有“6V 3W”字样，将它们串联后接在6V电源上，下列说法正确的是（）A. 灯L1的额定功率大于灯L2的额定功率B. 通过灯L1的电流大于通过灯L2的电流C. 灯L1的实际功率大于灯L2的实际功率D. 若两灯都发光，灯L1的亮度小于灯L2的亮度12.将“6V 3W”和“6V 6W”的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（）A. 电源电压为12V时，两只灯泡均能正常发光B. 两个灯泡发光时，灯泡L2比灯泡L1亮一些C. 灯泡发光时，电路中允许通过的最大电流为0.5AD. 灯泡L1正常发光时，灯泡L2的实际功率是1.5W13.把标有“12V 36W”的灯泡L1和“8V 16W“的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项正确的是（）A. 该电源的电压为24VB. 电路中的电流为2AC. 两灯泡的总功率为32WD. 灯L1的实际电压大于灯L2的实际电压14.下面是一位顾客与卖微波炉的售货员之间的一段对话．售货员说：“微波炉很省电，用它加热食物时花不了多少电费．”顾客说：“微波炉太费电，一使用微波炉家里的总开关就容易跳闸”关于他们的说法以下解释正确的是（）A. 售货员所说的微波炉“省电”是指微波炉消耗的电能少B. 售货员所说的微波炉“省电”是指微波炉的电功率小C. 顾客所说的微波炉“费电”是指微波炉的消耗的电能多D. 顾客所说的微波炉“费电”是指微波炉的电功率大15.在测定小灯泡功率的实验中，连接电路时，开关应处于________（填“断开”或“闭合”）状态，闭合开关前，应使滑动变阻器的滑片处在________位置。
中考物理总复习《电功和电功率的综合计算》专项训练题(附有答案)
中考物理总复习《电功和电功率的综合计算》专项训练题(附有答案)学校:___________班级：___________姓名：___________考号：___________ 1．铭牌分别为“220V 800W”的电锅和“220V 1200W”的空调，接入如图所示的家庭电路中，求：（1）只闭合开关1S ，电锅正常工作，流过电路的电流；（2）开关1S 和2S 都闭合，正常工作15分钟，电路消耗的电能是多少度。
2．小明家安装了某品牌小厨宝，其加热电阻丝的规格为“220V2000W ”，水箱容积5L 。
（33110kg /m ρ=⨯水，()34.210J /kg c =⨯⋅水℃）正常工作时，问：（1）加热电阻丝的阻值？（2）若水箱内加满水，把水从5℃加热到65℃，加热时间至少多长？3．某品牌电煎锅的简化电路如图所示，它分为高、中、低三挡，最大功率为990W 。
S 为旋钮开关，转动S 可将开关分别调至0、1、2、3挡位置，与该挡的两个触点同时接通。
R 1、R 2、R 3为发热电阻，且阻值恒定。
将电煎锅接入220V 的家庭电路中，当开关S 旋至1挡时，电路的工作电流为1A ；当开关S 旋至2挡时，电路的功率为550W 。
某次用2挡烹饪中，用时1min 将质量为50g 、比热容为()34.010J/kg ⨯⋅℃的某种食物从20℃加热至119℃。
求：（1）电阻R 1、R 2、R 3的阻值；（2）该次烹饪中电煎锅加热食物的效率。
4．图甲是最大功率为1000W 的电煎锅，它分为高、中、低三挡。
图乙是其简化电路图，S 为总开关，S 0为调挡开关，转动S 0可将开关调至1、2、3位置。
R 1、R 2、R 3为发热电阻且阻值相等。
求：（1）电煎锅的中挡电功率；（2）将电煎锅调至中挡煎制食物时，3分钟可将50g食物从4℃加热至139℃，电煎锅加热食物的效率。
【食物的比热容取4.0×103J/（kg⋅℃）】5．如图是某电热锅内部简化电路图，电源电压恒为220V，R1、R2是电热丝，R1的阻值为55Ω。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【物理】中考物理电功率练习题及答案及解析一、电功率选择题1．如图所示的电路，电源电压不变，灯L标有“6V3W”字样，不考虑灯丝电阻的变化。
当甲、乙都是电流表，闭合、断开，此时，电路消耗的总功率为；当甲、乙都是电压表，、都闭合，此时，电路消耗的总功率为下列说法正确的是A. 电阻R的阻值为B. 电路的总功率之比：：2C. 当甲、乙都是电压表，、闭合时，灯L的实际功率为D. 当甲、乙都是电流表，闭合、断开时，两表示数之比：：3【答案】C【解析】【解答】由可得，灯泡正常工作时的电流：，由可得，灯泡的电阻：，A、当甲、乙都是电流表，闭合、断开，此时R与L并联，甲电流表测L的电流，因，即灯泡正常工作，由并联电路的电压特点可知，电源电压；当甲、乙都是电压表，、都闭合，R与L串联接在电路中，甲电压表测总电压U，乙测L两端电压，且；根据串联电路的特点可得电路中的电流：；电阻R两端的电压：，电阻R的阻值：，A不符合题意；B、当甲、乙都是电流表，R与L并联时，电阻R的功率为：，总功率为：；当甲、乙都是电压表，、都闭合，R与L串联接在电路中，此时总功率为：；电路总功率之比：，B不符合题意；C、当甲、乙都是电压表，、闭合时，灯L的实际功率：，C符合题意；D、当甲、乙都是电流表，闭合、断开时，此时R与L并联，甲电流表测L的电流，且；乙电流表测干路电流，干路电流为：；两表示数之比为：，D不符合题意。
故答案为：C。
【分析】当甲、乙都是电流表，S1闭合、S2断开，此时R与L并联，乙测干路电流I，甲测L电流I甲，当甲、乙都是电压表，S1、S2都闭合，R与L串联接在电路中，甲测总电压U，乙测L两端电压U L，不考虑灯丝电阻的变化，通过R=求出灯泡的电阻.2．如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（）A. 电压表示数变小，灯L变亮B. 电压表示数变小，灯L变暗C. 电压表示数变大，灯L变亮D. 电压表示数变大，灯L变暗【答案】D【解析】【解答】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流，将滑动变阻器的滑片P向右滑动时，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，由可知，灯泡两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由可知，灯泡的实际功率变小，灯泡L变暗，AC不符合题意；因串联电路中总电压等于各分电压之和，所以，滑动变阻器R两端的电压变大，即电压表的示数变大，B不符合题意、D符合题意。
故答案为：D。
【分析】结合电路图，理清电路的连接方式及电表的测量对象，结合滑动变阻器的滑片P 向右滑动时，接入电路中的电阻变化，利用欧姆定律及电功率的计算公式分析即可.3．常用于测量家用电器在一段时间内消耗多少电能的仪器是（）A. 电流表B. 电压表C. 电能表D. 验电器【答案】C【解析】【解答】解：A、电流表是测电流大小的仪表，不符合题意；B、电压表测量电压大小，不符合题意；C、电能表是用来测量家用电器在一段时间内消耗多少电能（即电流做功）的仪表，符合题意；D、验电器是用来检验物体是否带电的仪器，不符合题意．故选C．【分析】明确各仪表或仪器的基本作用回答．4．如图所示的电路，电源电压为3V且保持不变，定值电阻R1=1Ω，滑动变阻器R2阻值范围为0～4Ω．闭合开关S，在滑片从左向右移动的过程中，下列说法正确的是（）A. 滑动变阻器的最大功率为1.44WB. 滑动变阻器的最大功率为2WC. 滑动变阻器的最大功率为2.25WD. 电压表示数从0V增大到2.4V【答案】C【解析】【解答】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
（1）因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I＝，滑动变阻器消耗的电功率：P2＝I2R2＝（）2R2＝，所以，当R2＝R1＝1Ω时，滑动变阻器消耗的电功率最大，则P2大＝＝2.25W，AB不符合题意、C符合题意；（2）当滑动变阻器接入电路中的电阻为零时，电路为R1的简单电路，电压表测电源两端的电压，示数为3V，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，R1两端的电压最小，此时电路中的电流：I′＝＝0.6A，电压表的最小示数：U1＝I′R1＝0.6A×1Ω＝0.6V，所以，在滑片从左向右移动的过程中，电压表示数从3V减小到0.6V，D 不符合题意。
故答案为：C。
【分析】R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出电路中的电流，根据P=I2R表示出滑动变阻器消耗的电功率，然后分析表达式得出滑动变阻器消耗最大功率时接入电路中的电阻，并求出其大小；当滑动变阻器接入电路中的电阻为零时，电路为R1的简单电路，电压表测电源两端的电压；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，R1两端的电压最小，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出R1两端的电压，然后得出电压表示数的变化.5．将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是（）A. 两只小灯泡都不能正常工作，甲灯比乙灯亮B. 两只小灯泡都能正常发光C. 通过乙灯的电流较大，所以乙灯较亮D. 两只小灯泡的总功率小于2W【答案】 D【解析】【解答】甲灯的电阻R1==12Ω，乙灯的电阻R2==18Ω，甲灯的实际功率P甲=I2R1，乙灯的实际功率P乙=I2R2，因为R1＜R2，所以P甲＜P乙，所以乙灯亮，两灯串联后电流相同，但两端的电压都小于额定电压，所以都不能正常工作，故ABC错误，两灯消耗的总功率P总==1.2W＜2W，故D正确．故选D．6．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列判断正确的是（）A. 电压表示数变小B. 电压表示数不变C. 灯泡L的亮度不变D. 电压表与电流表A示数比值变小【答案】 D【解析】【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测电源两端的电压，电压表V2测R两端的电压，电流表测电路中的电流，因电源电压保持不变，所以，滑片移动时，电压表V1示数不变，A不符合题意；当滑动变阻器的片P向左滑动时，变阻器接入电路中的电阻变小，电路的总电阻变小，由I= 可知，电路中的电流变大，即电流表A的示数变大，则电压表V1与电流表A示数比值变小，D符合题意；变阻器接入电路中的电阻变小，由串联电路的分压特点可知，R两端分得的电压变小，即电压表V2示数变小，B不符合题意；电源电压不变，R两端分得的电压变小，则灯泡L两端的电压变大，因灯泡的亮暗取决于实际功率的大小，所以，由P=UI可知，灯泡的实际功率变大，灯泡变亮，C不符合题意。
故答案为：D【分析】结合电路图，理清依据的连接方式，根据电源的电压可知滑片移动时电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律I= 可知电路中电流的变化，然后得出电压表V1与电流表A示数比值变化，根据串联电路的分压特点可知R 和L两端分得的电压变化，根据P=UI可知灯泡实际功率的变化，进一步得出亮暗变化.7．下列表述正确的是（）A. 电视机正常工作电流约为1.57AB. 电水壶电阻为4840ΩC. 同种电荷互相排斥D. 磁极间在不接触时无法发生相互作用【答案】 C【解析】【解答】A.电视机正常工作电流：，故A错误；B.电水壶的电阻为：，故B错误；C.两个带有正电荷的小球之间的距离明显增大，说明同种电荷相互排斥，故C正确；D.磁极间在不接触时能够发生相互作用，故D错误。
故选C。
【分析】（1）已知额定功率和额定电压根据计算正常工作电流；（2）已知额定功率和额定电压根据计算电阻；（3）同种电荷相互排斥，异种电荷相互吸引；（4）磁体之间的磁力不需要相互接触就能发生力的作用。
8．小芳同学在做电学实验时，实物图如图所示，电源电压恒为 4.5V，电压表量程“0﹣3V”，灯L标有“2.5V 1.25W”（设灯丝电阻不变），滑动变阻器规格为“20Ω 1A”，在不损坏电路元件的情况下进行实验，下列说法正确的是（）A. 灯泡的最小功率是0.162WB. 该电路的最大功率是4.05WC. 电路中电流变化的范围是0.3A﹣0.4AD. 滑动变阻器的阻值应在4Ω﹣10Ω之间变化【答案】D【解析】【解答】解：A灯泡与滑动变阻器串联,滑动变阻器接入电路中的电阻最大（电压表的示数是3V时），电路中的电流最小，灯泡的功率最小，此时灯泡两端的电压：U L′＝U﹣U滑大＝4.5V﹣3V＝1.5V，“2.5V 1.25W”R L＝ ,电路中的最小电流：I小＝＝0.3A，P L最小＝1.5V×0.3A＝0.45W，A不符合题意；电路中的电流I最大＝＝0.5A所以，电路中电流范围是0.3A～0.5A，C不符合题意；P最大＝UI最大＝4.5V 0.5A＝2.25A,B不符合题意；电路中电流最大时电阻最小R最小＝＝9 ,则R滑小＝9，电路中电流最小时电阻最大R最大＝＝15 ,则R滑大＝15，D符合题意。
故答案为：D【分析】灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压；根据P=UI求出灯泡正常发光时的电流，根据串联电路的电流特点结合滑动变阻器允许通过最大电流确定电路中的最大电流，根据P=UI求出电路的最大功率，根据欧姆定律求出灯泡的电阻和电路中的总电阻，利用电阻的串联求出变阻器接入电路中的最小阻值；当电压表的示数为3V时，电路中的电流最小，灯泡的功率最小，滑动变阻器接入电路中的电阻最大，利用串联电路的电压特点求出灯泡两端的电压，利用欧姆定律求出电路中的电流，进一步求出电路中电流变化的范围，根据P=UI求出灯泡的最小功率，最后根据欧姆定律求出滑动变阻器接入电路中的最大阻值即可得出滑动变阻器阻值变化的范围.9．如图所示，电源电压不变，先闭合S1，再闭合S2，下列说法正确的是（）A. 电压表、电流表示数均变小B. 电压表示数变大，电路总功率变大C. 电压表示数不变，总电阻变小，电流表示数变大D. 电压表与电流表示数的比值变大【答案】B【解析】【解答】A、C、由图可知，先闭合S1时，两电阻串联，电流表测量电路中的电流，电压表测R1两端的电压；根据串联电路的电压特点可知，其示数小于电源电压；再闭合S2，R2被短路，电路为R1的简单电路，电流表测量电路中的电流，电压表测量的是电源电压，所以电压表的示数变大；R1的电阻小于两电阻串联的总电阻，即总电阻减小，根据欧姆定律可知，电路中的电流变大，即电流表示数变大，AC不符合题意；B、电源电压不变，电流变大，根据P=UI可知，电路的总功率变大，B符合题意；D、两开关都闭合时，由欧姆定律可知，电压表与电流表示数的比值，即为电阻R1的阻值，所以该比值不变，D不符合题意。
