砌体结构加固-钢筋混凝土面层加固法-董硕分解
砌体结构加固技术
砌体结构加固技术【1】总则1、为了使砌体结构的加固做到技术可靠、安全适用、经济合理、确保质量，制定本方案。
2、本方案适用于房屋和一般构筑物砌体结构的加固设计。
3、砌体结构加固前，应根据不同建筑种类分别按现行国家标准《工业建筑可靠性鉴定标准》GB50144和《民用建筑建筑可靠性鉴定标准》GB50292等进行可靠性鉴定。
当与抗震加固结合进行时，尚应按现行国家标准《建筑抗震设计规范》GB50011或《建筑抗震鉴定标准》GB50023等进行抗震能力鉴定。
注：国家标准《建筑抗震鉴定标准》GB50023-95及原国家标准《建筑抗震设计规范》GBJ11-89的适用范围应按住房和城乡建设部发布的《地震灾后建筑鉴定加固技术指南》确定。
4、砌体结构的加固设计，除应遵守本方案的规定外，尚应符合下列现行国家标准和指南的要求：（1）《砌体结构设计规范》GB50003；（2）《混凝土结构设计规范》GB50010；（3）《钢结构设计规范》GB50017；（4）《混凝土结构加固设计规范》GB50367；（5）住房和城乡建设部发布的《地震灾后建筑鉴定加固技术指南》。
【2】基本规定【2.1】一般规定1、砌体结构经可靠性鉴定确认需要加固时，应根据鉴定结论和委托方提出的要求，由有资格的专业技术人员按本方案的规定和业主的要求进行加固设计。
加固设计的范围，可按整幢建筑物或其中某独立区段确定，也可按指定的结构、构件或连接确定，但均应考虑该结构的整体性。
2、在加固设计中，若发现原砌体结构无圈梁和构造柱，或涉及结构整体牢固性部位无拉结、锚固和必要的支撑，或这些构造措施设置的数量不足，或设置不当，均应在本次的加固设计中，予以补足或加以改造。
否则，加固设计无效。
3、加固后砌体结构的安全等级，应根据结构破坏后果的严重性、结构的重要性和加固设计使用年限，由委托方与设计方按实际情况共同商定。
4、砌体结构的加固设计，应与实际施工方法紧密结合，采取有效措施，保证新增构件及部件与原结构连接可靠，新增截面与原截面粘结牢固，形成整体共同工作；并应避免对未加固部分，以及相关的结构、构件和地基基础造成不利的影响。
砌体结构的加固技术分析
砌体结构的加固技术分析摘要砌体结构房屋在我国属于量大面广的结构形式,研究其加固施工技术具有十分重要的现实意义。
本文介绍了砌体结构的加固原理、砌体常见裂缝的分析以及砌体结构常用的加固方法。
关键词砌体结构;加固;技术建筑物加固改造施工是一项专业性很强的技术。
为了保证设计意图的全面实现,施工单位既要有良好的技术素质,又要有专业工程经验。
施工之前还应进行详细的施工组织设计,制定完善的施工操作规程。
1结构加固的基本原理加固结构的受力性能与一般未经加固的普通结构的受力性能有较大差异。
其特点主要体现在:(1)加固结构属二次受力结构,加固前原结构已经载荷受力,尤其是当结构因承载能力不足而进行加固时,截面应力、应变水平一般都很高。
然而,新加部分在加固后并不立即分担荷载,而是在新增荷载,即第二次加载时,才开始受力。
这样,整个加固结构在其后的第二次载荷受力过程中,新加部分的应力、应变始终滞后于原结构的累计应力、应变,原结构的累计应力、应变值始终高于新加部分的应力、应变值,原结构达极限状态时,新加部分的应力应变可能还很低,破坏时,新加部分可能达不到自身的极限状态,其潜力得不到充分发挥。
(2)加固结构属二次组合结构,两部分结构存在整体工作共同受力问题。
整体工作的关键,主要取决于结合面的构造处理及施工作法。
结合面混凝土的粘结强度一般远远低于混凝土本身强度,因此,在总体承载力上二次组合结构一般比一次整浇结构要低。
2砌体常见裂缝的分析与预防砌体轻微细小裂缝影响观瞻和使用功能,大的裂缝影响砌体的承载力。
在这些情况下,必须认真分析,妥善处理。
2.1 地基不均匀沉降引起的裂缝地基发生不均匀沉降后,沉降大的部分砌体与沉降小的部分砌体产生相对位移,从而使砌体中产生附加的拉力或剪力,当这种附加内力超过砌体的强度时,砌体中便产生裂缝。
预防地基不均匀沉降引起裂缝的主要措施有:合理设置沉降缝;加强上部的刚度和整体性,提高墙体的抗剪能力,这样可适应甚至调整地基的不均匀沉降;加强地基验槽工作。

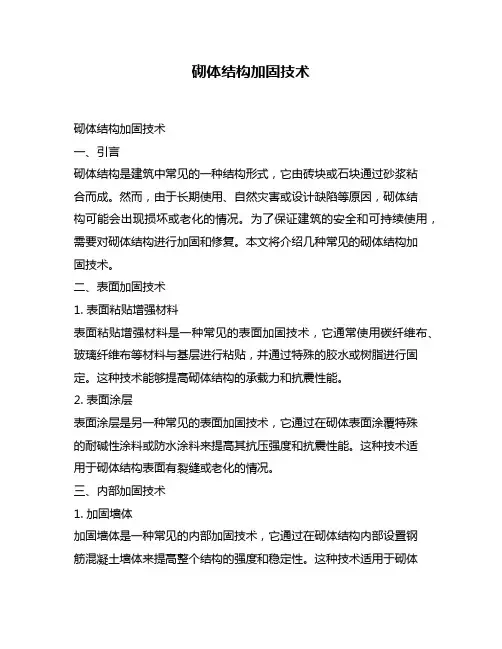

砌体结构加固技术
砌体结构加固技术砌体结构加固技术一、引言砌体结构是建筑中常见的一种结构形式，它由砖块或石块通过砂浆粘合而成。
然而，由于长期使用、自然灾害或设计缺陷等原因，砌体结构可能会出现损坏或老化的情况。
为了保证建筑的安全和可持续使用，需要对砌体结构进行加固和修复。
本文将介绍几种常见的砌体结构加固技术。
二、表面加固技术1. 表面粘贴增强材料表面粘贴增强材料是一种常见的表面加固技术，它通常使用碳纤维布、玻璃纤维布等材料与基层进行粘贴，并通过特殊的胶水或树脂进行固定。
这种技术能够提高砌体结构的承载力和抗震性能。
2. 表面涂层表面涂层是另一种常见的表面加固技术，它通过在砌体表面涂覆特殊的耐碱性涂料或防水涂料来提高其抗压强度和抗震性能。
这种技术适用于砌体结构表面有裂缝或老化的情况。
三、内部加固技术1. 加固墙体加固墙体是一种常见的内部加固技术，它通过在砌体结构内部设置钢筋混凝土墙体来提高整个结构的强度和稳定性。
这种技术适用于砌体结构受到较大荷载或地震力作用的情况。
2. 钢筋粘贴加固钢筋粘贴加固是一种常见的内部加固技术，它通过在砌体结构内部使用特殊胶水或树脂将钢筋与砌体粘贴在一起，以提高整个结构的承载力和抗震性能。
四、局部修复技术1. 破损砖块更换当砌体结构中存在破损或松动的砖块时，可以采用更换砖块的方法进行修复。
首先需要将损坏的砖块取出，并清理好周围的空间，然后将新的砖块粘贴在原位，并使用适当的胶水或树脂进行固定。
2. 裂缝修补当砌体结构中存在裂缝时，可以采用填充材料进行修补。
常见的填充材料有水泥浆、砂浆等，可以将其填充到裂缝中，并使用刮刀或抹子进行平整。
五、结论砌体结构加固技术是保证建筑安全和可持续使用的重要手段。
通过表面加固技术、内部加固技术和局部修复技术，可以提高砌体结构的强度、稳定性和抗震性能。
在实际应用中，需要根据具体情况选择合适的加固技术，并确保施工质量和工艺符合相关标准和规范。
只有这样，才能有效延长砌体结构的使用寿命并保障人们的生命财产安全。
砌体结构加固及裂缝修补方法与技术简述！
砌体结构加固及裂缝修补方法与技术简述！
执行标准
《砌体结构加固设计规范》DB/T 50702-2011
加固方法
1 加大截面、增设壁柱
在砌体结构墙体外侧增加钢筋混凝土、砂浆外层，使其按照组合墙、柱受力的加固方法。
单侧增加钢筋混凝土配筋带之一
单侧增加钢筋混凝土配筋带之二
双侧增加钢筋混凝土配筋带
增加钢筋混凝土壁柱之一
增加钢筋混凝土壁柱之二
2 钢筋砂浆、钢筋混凝土夹板加固法
采用将原墙面砂浆面层去除后，挷扎竖向钢筋网片及穿墙拉接筋，双面重新抹压水泥砂浆，与原墙体形成整体共同工作，以提高墙体抗剪承载力和延性为目的的一种墙体加固方法；
3 套箍加固法
配筋砂浆层套箍钢筋混凝土套箍型钢-缀板钢套箍4 砌体结构构造加强——增加圈梁
5 墙体裂缝修补方法
采用在墙体裂缝位置骑缝开凿竖向条带，在条带内配置钢筋，用高强无收缩灌浆料(带骨料)将条带灌实堵严，与墙体形成整体，以达到恢复墙体裂缝截面受剪承载力和加强整体刚度为目的的一种裂缝修补方法。
砌体结构的加固
第25页/共26页
第12页/共26页
第四节 增大截面法加固砖柱
三、四周外包砼加固砖柱1 构造要求 外包层较薄时，可采用砂浆。砂浆强度等级不得低于M7.5。外包层应设置Φ4－Φ6闭合箍筋，间距不宜大于150mm。 2 承载力计算 由于箍筋约束作用，受力类似于网状配筋砖砌体，承载力计算：
第六节 砌体房屋的增层与改造
第18页/共26页
第六节 砌体房屋的增层与改造
向空中要住房向旧房要面积
第19页/共26页
第六节 砌体房屋的增层与改造
二、房屋增层经济技术评价 1 加层方案直接投资（1）新增建楼房的费用；（2）新增楼房与既有建筑的连接费用；（3）原建筑的检验、鉴定、评估费用；2 拆除旧房新建方案投资（1）搬迁旧房住户的安置费用；（2）拆除旧房的费用；（3）原旧房的评估费用；（4）新建楼房的总投资费用。
第24页/共26页
第六节 砌体房屋的增层与改造
2 不利于地基承载力提高的条件（1）增层后荷载增大；（2）地基由于水管漏水，地基湿陷下沉，承载力下降；（3）地下水位上升，土质软化；（4）有软弱下卧层、流砂以及新发现岩洞等；（5）地下开挖管道等使地基、地面下沉；（6）附近新建建筑，使得建筑物地基不均匀沉降；（7）特殊土如膨胀土、冻土和黄土（自重湿陷）等。
第20页/共26页
第六节 砌体房屋的增层与改造
三、房屋增层改造和加固工程勘察调研内容
第21页/共26页
第六节 砌体房屋的增层与改造
四、房屋增层改造工作程序
第22页/共26页
第六节 砌体房屋的增层与改造
五、房屋增层改造地基基础
第23页/共26页
第六节 砌体房屋的增层与改造

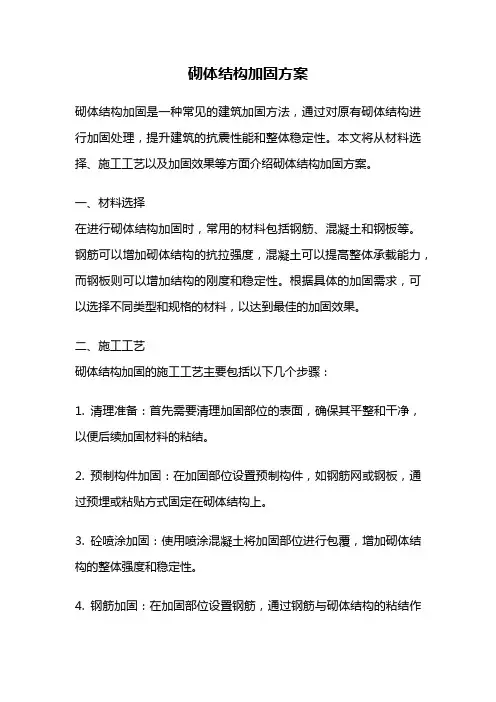

砌体结构加固方案
砌体结构加固方案砌体结构加固是一种常见的建筑加固方法，通过对原有砌体结构进行加固处理，提升建筑的抗震性能和整体稳定性。
本文将从材料选择、施工工艺以及加固效果等方面介绍砌体结构加固方案。
一、材料选择在进行砌体结构加固时，常用的材料包括钢筋、混凝土和钢板等。
钢筋可以增加砌体结构的抗拉强度，混凝土可以提高整体承载能力，而钢板则可以增加结构的刚度和稳定性。
根据具体的加固需求，可以选择不同类型和规格的材料，以达到最佳的加固效果。
二、施工工艺砌体结构加固的施工工艺主要包括以下几个步骤：1. 清理准备：首先需要清理加固部位的表面，确保其平整和干净，以便后续加固材料的粘结。
2. 预制构件加固：在加固部位设置预制构件，如钢筋网或钢板，通过预埋或粘贴方式固定在砌体结构上。
3. 砼喷涂加固：使用喷涂混凝土将加固部位进行包覆，增加砌体结构的整体强度和稳定性。
4. 钢筋加固：在加固部位设置钢筋，通过钢筋与砌体结构的粘结作用，提升结构的抗拉能力。
5. 点状加固：在砌体结构的薄弱部位设置点状加固，如钢筋混凝土柱或墙体，以提高整体的稳定性和抗震能力。
三、加固效果经过砌体结构加固后，可以获得以下几个方面的加固效果：1. 提升抗震能力：砌体结构加固可以增加结构的整体强度和刚度，提高建筑的抗震能力，减少地震对建筑造成的破坏。
2. 改善承载性能：加固后的砌体结构能够承受更大的荷载，提高建筑的承载能力，确保建筑的正常使用。
3. 增加稳定性：加固后的砌体结构稳定性得到增强，减少了结构的变形和位移，提高了建筑的整体稳定性。
4. 增加使用寿命：砌体结构加固可以延长建筑的使用寿命，减少了结构的老化和损坏，提高了建筑的耐久性。
总结：砌体结构加固是一种有效的建筑加固方法，可以提升建筑的抗震性能和整体稳定性。
在进行加固时，需要选择合适的材料和采用适当的施工工艺，以实现最佳的加固效果。
通过砌体结构加固，可以提高建筑的抗震能力、改善承载性能、增加稳定性和延长使用寿命。
砌体结构加固方法
砌体结构加固方法1、前言在市场经济大潮中，因为片面追求经济效益导致工程质量事故常有发生。
加固有质量隐患的工程，是经常要处理的问题。
而砌体结构加固问题又最为普遍。
实用的砌体结构加固分为直接加固与间接加固两类，设计时，可根据实际条件和使用要求选择适宜的方法。
2、适用于砌体结构的直接加固方法2.1钢筋混凝土外加层加固法该法属于复合截面加固法的一种。
其优点是施工工艺简单、适应性强，砌体加固后承载力有较大提高，并具有成熟的设计和施工经验；适用于柱、带壁墙的加固；其缺点是现场施工的湿作业时间长，对生产和生活有一定的影响，且加固后的建筑物净空有一定的减小。
2.2钢筋水泥砂浆外加层加固法钢筋水泥砂浆外加层加固法是指把需加固的砖墙表面除去粉刷层后，在砖墙两面附设φ4～8mm的钢筋网片，然后抹水泥沙浆面层的加固方法如图1所示。
该法属于复合截面加固法的一种。
其优点与钢筋混凝土外加层加固法相近，但提高承载力不如前者；适用于砌体墙的加固，有时也用于钢筋混凝土外加层加固带壁柱墙时两侧穿墙箍筋的封闭。
2.3增设扶壁柱加固法混凝土扶壁柱的形式如图2所示。
混凝土扶壁柱与原墙体的连接是十分重要的。
该法属于加大截面加固法的一种。
其优点亦与钢筋混凝土外加层加固法相近，但承载力提高有限，且较难满足抗震要求，一般仅在非地震区应用。
3、适用于砌体结构的间接加固方法3.1无粘结外包型钢加固法用水泥沙浆将角钢粘贴于受荷砖柱的四周，并用卡具卡紧，随即用缀板与角钢焊接连成整体，去掉卡具，粉刷水泥浆以保护角钢如图3所示。
该法属于传统加固方法，其优点是施工简便、现场工作量和湿作业少，受力较为可靠；适用于不允许增大原构件截面尺寸，却又要求大幅度提高截面承载力的砌体柱的加固；其缺点为加固费用较高，并需采用类似钢结构的防护措施。
3.2预应力撑杆加固法该法能较大幅度地提高砌体柱的承载能力，且加固效果可靠；适用于加固处理高应力、高应变状态的砌体结构的加固；其缺点是不能用于温度在600℃以上的环境中。
砌体结构加固方法
砌体结构加固方法砌体结构是建筑中常见的一种结构形式，但在一些特定情况下，砌体结构可能会出现老化、裂缝、变形等问题，需要进行加固处理。
接下来，我们将介绍几种常见的砌体结构加固方法，希望能对您有所帮助。
首先，常见的砌体结构加固方法之一是使用纤维增强材料。
纤维增强材料通常是由碳纤维、玻璃纤维等材料制成，具有高强度、耐腐蚀、轻质等优点。
在进行砌体结构加固时，可以将纤维增强材料粘贴在墙体表面，形成一层保护膜，提高墙体的抗拉强度和抗剪强度，从而加固砌体结构。
其次，钢筋混凝土加固是另一种常见的砌体结构加固方法。
通过在砌体结构中加入钢筋混凝土构件，可以有效提高结构的承载能力和抗震能力。
在加固过程中，需要先对原有砌体结构进行清理和处理，然后在适当的位置设置钢筋，并进行浇筑混凝土，形成钢筋混凝土构件，从而加固砌体结构。
此外，碳纤维布加固也是一种常用的砌体结构加固方法。
碳纤维布具有高强度、耐腐蚀、柔韧性好等特点，可以在砌体结构表面进行粘贴，形成一层保护层，提高墙体的抗拉强度和抗剪强度，达到加固的效果。
最后，梁柱加固是针对砌体结构中梁柱节点处出现裂缝、变形等问题时常用的加固方法。
通过在梁柱节点处设置钢筋混凝土构件，可以有效提高节点部位的承载能力和抗震能力，从而加固整个砌体结构。
总的来说，砌体结构加固方法有很多种，选择合适的加固方法需要根据具体情况来确定。
在进行砌体结构加固时，需要充分考虑结构的受力特点、裂缝的形成原因、加固材料的性能等因素，以便选择最合适的加固方法，确保加固效果达到预期目标。
希望以上介绍的砌体结构加固方法对您有所帮助，如有任何疑问，欢迎随时与我们联系。
砌体结构加固
加强砌体结构整体性的加固
外 加 构 造 柱 ： 截 面 尺 寸
加强砌体结构整体性的加固
外加构造柱连接构造
加强砌体结构整体性的加固
外加构造柱连接构造
加强砌体结构整体性的加固
外加构造柱连接构造
加强砌体结构整体性的加固
外加构造柱连接构造
加强砌体结构整体性的加固
外加构造柱连接构造
加强砌体结构整体性的加固
墙体承载力不足时的加固：增设面层
受压承载力计算 ：同混凝土扶壁柱计算。 抗剪承载力计算 ： Vk ≤
( f vz + 0.7σ 0 )Ak
1.9
0.03nAsv1 nt1 2 f f v1 + f v + fy 1、面层砂浆强度控制时： vz = 3 tm st m
2、钢筋强度控制时： f = 0.4nt1 f + 0.26 f + 0.03nAsv1 f vz v1 v y
钢拉杆连接构造：钢拉杆一般不宜小于2φ14，可采用 钢拉杆端头焊垫板埋入圈梁及其他连结方法加以连结。
加强砌体结构整体性的加固
抗剪强度计算：
加强砌体结构构件间连接的加固
当砌体房屋各构件间连接强度不满足要求 时,会引起局部开裂,在地震作用、不均匀沉 降作用下，甚至会引起局部倒塌。
加强砌体结构构件间连接的加固
墙体承载力不足时的加固
扶壁柱法： 扶壁柱法：是工程中最常用的墙体加固方法，这种方法
可有效地增加墙体的折算厚度和墙体截面或减少墙体的计 算高度，从而有效地提高墙体的受压承载力。扶壁柱法可 分为砖扶壁柱法 钢筋混凝土扶壁柱法两种。 砖扶壁柱法和钢筋混凝土扶壁柱法 砖扶壁柱法 钢筋混凝土扶壁柱法
增设钢筋网砂浆（ 或混凝土） 面层加固砖墙： 增设钢筋网砂浆 （ 或混凝土 ） 面层加固砖墙 ： 当
简述砌体结构的加固方法并简要概括
砌体结构是建筑中常见的一种结构形式，其加固方法是保障建筑结构安全和稳固的重要方式。
要加固砌体结构，有许多方法可选择，比如钢筋混凝土加固、纤维增强材料加固、钢材加固等等。
这些方法各有优劣，适用于不同的情况和需求。
在下面的文章中，我将深入探讨砌体结构的加固方法，并对每种方法的优缺点进行详细分析，并提出自己的个人观点和理解。
1. 钢筋混凝土加固钢筋混凝土加固是一种常见的砌体结构加固方法。
它通过在砌体结构中嵌入钢筋，并在其周围浇注混凝土，从而提高了结构的承载能力和抗震性能。
这种加固方法可以有效地提高砌体结构的整体稳定性和安全性。
然而，钢筋混凝土加固也存在一些问题，比如施工工艺要求较高，加固后的结构可能会出现新的薄弱点等。
2. 纤维增强材料加固纤维增强材料加固是近年来发展起来的一种新型砌体结构加固方法。
它利用高强度、高韧性的纤维材料，如碳纤维、玻璃纤维等，与特定的粘结材料结合，对砌体结构进行加固。
这种加固方法不仅施工简便，而且对原始结构的影响较小，是一种比较理想的加固方法。
然而，纤维增强材料加固也存在一些问题，比如材料成本较高，加固效果受施工工艺和操作技术的影响较大等。
3. 钢材加固钢材加固是另一种常用的砌体结构加固方法。
它通过在砌体结构中设置钢材构件，如钢梁、钢柱等，来增强结构的承载能力和稳定性。
这种加固方法施工简便，加固效果明显，尤其适用于需要快速加固和部分加固的情况。
然而，钢材加固也存在一些问题，比如对原始结构的影响大，易引起结构变形等。
总结回顾：以上是我对砌体结构加固方法的全面评估，每种方法都有其独特的优缺点，在实际工程中需要根据具体情况进行选择和应用。
个人而言，我认为纤维增强材料加固在未来发展中有较大潜力，但目前在材料成本和施工工艺方面还需要进一步完善。
在加固工程中，需要综合考虑各种因素，权衡利弊，选择最适合的加固方法，以保障建筑结构的安全和稳固。
希望这篇文章能够帮助您更深入地了解砌体结构加固方法，并对您的工作和学习有所帮助。
砌体结构加固方法
砌体结构加固方法1、前言在市场经济大潮中，因为片面追求经济效益导致工程质量事故常有发生。
加固有质量隐患的工程，是经常要处理的问题。
而砌体结构加固问题又最为普遍。
实用的砌体结构加固分为直接加固与间接加固两类，设计时，可根据实际条件和使用要求选择适宜的方法。
2、适用于砌体结构的直接加固方法2.1钢筋混凝土外加层加固法该法属于复合截面加固法的一种。
其优点是施工工艺简单、适应性强，砌体加固后承载力有较大提高，并具有成熟的设计和施工经验；适用于柱、带壁墙的加固；其缺点是现场施工的湿作业时间长，对生产和生活有一定的影响，且加固后的建筑物净空有一定的减小。
2.2钢筋水泥砂浆外加层加固法钢筋水泥砂浆外加层加固法是指把需加固的砖墙表面除去粉刷层后，在砖墙两面附设φ4～8mm的钢筋网片，然后抹水泥沙浆面层的加固方法如图1所示。
该法属于复合截面加固法的一种。
其优点与钢筋混凝土外加层加固法相近，但提高承载力不如前者；适用于砌体墙的加固，有时也用于钢筋混凝土外加层加固带壁柱墙时两侧穿墙箍筋的封闭。
2.3增设扶壁柱加固法混凝土扶壁柱的形式如图2所示。
混凝土扶壁柱与原墙体的连接是十分重要的。
该法属于加大截面加固法的一种。
其优点亦与钢筋混凝土外加层加固法相近，但承载力提高有限，且较难满足抗震要求，一般仅在非地震区应用。
3、适用于砌体结构的间接加固方法3.1无粘结外包型钢加固法用水泥沙浆将角钢粘贴于受荷砖柱的四周，并用卡具卡紧，随即用缀板与角钢焊接连成整体，去掉卡具，粉刷水泥浆以保护角钢如图3所示。
该法属于传统加固方法，其优点是施工简便、现场工作量和湿作业少，受力较为可靠；适用于不允许增大原构件截面尺寸，却又要求大幅度提高截面承载力的砌体柱的加固；其缺点为加固费用较高，并需采用类似钢结构的防护措施。
3.2预应力撑杆加固法该法能较大幅度地提高砌体柱的承载能力，且加固效果可靠；适用于加固处理高应力、高应变状态的砌体结构的加固；其缺点是不能用于温度在600℃以上的环境中。
砌体结构加固钢筋混凝土面层加固法董硕
2.2.2砌体受压加固——偏心受压
（2）
N eN
f m 0 Sms
c
fc Scs
s
f
y
As
h0 a
对As取距
eN ——钢筋As的合力点至轴向力N作用点的距离； Sms ——砌体受压区的截面面积对钢筋As重心的面积矩；
Scs ——混凝土面层受压区的截面面积对钢筋As重心的面积炬；
N
eN
e'N
1.砌体结构加固的受力特性 2.钢筋混凝土面层加固法的计算
3.面层加固法的构造要求 4.计算实例
1.1砌体加固受力特性-二次受力
加固结构属于二次受力结构，加固前原结构已经载荷受 力（即第一次受力），尤其是当结构因承载能力不足而 进行加固时，截面应力、应变水平一般都很高。
而新加部分在加固后并不立即分担荷载，而是在新增荷 载，即第二次加载时，才开始受力。这样，整个加固结 构在其后的第二次载荷受力过程中，新加部分的应力应 变始终滞后于原结构的累积应力应变值，原结构达极限 状态时新加部分的应力应变可能还很低，破坏时，新加 部分可能还达不到自身的极限状态，其潜力得不到充分 发挥。以原构件应变达极限应变作为构件极限状态。确 定极限状态时新加部分的应变是计算承载力的关键。
h hT f ——砌体的抗压强度设计值；
A——截面面积。
2.2.1砌体受压加固-轴心受压(masonry)
1.轴心受压的砌体构件，其正截面受压承载力验算：
新增混凝土面层
N com
fm0
Am0
c
fc
Ac
s
f
y
As
新增钢筋
原砌体结构
N ——构件加固后的轴心压力设计值； com ——轴心受压构件的稳定系数，可根据加固后截面的高厚比
砌体结构加固方法
1、前言在市场经济大潮中，因为片面追求经济效益导致工程质量事故常有发生。
加固有质量隐患的工程，是经常要处理的问题。
而砌体结构加固问题又最为普遍。
实用的砌体结构加固分为直接加固与间接加固两类，设计时，可根据实际条件和使用要求选择适宜的方法。
2、适用于砌体结构的直接加固方法钢筋混凝土外加层加固法该法属于复合截面加固法的一种。
其优点是施工简单、适应性强，砌体加固后承载力有较大提高，并具有成熟的设计和施工经验；适用于柱、带壁墙的加固；其缺点是现场施工的湿作业时间长，对生产和生活有一定的影响，且加固后的建筑物净空有一定的减小。
钢筋水泥砂浆外加层加固法钢筋水泥砂浆外加层加固法是指把需加固的砖墙表面除去粉刷层后，在砖墙两面附设φ4～8mm的钢筋网片，然后抹水泥沙浆面层的加固方法如图1所示。
该法属于复合截面加固法的一种。
其优点与钢筋混凝土外加层加固法相近，但提高承载力不如前者；适用于砌体墙的加固，有时也用于钢筋混凝土外加层加固带壁柱墙时两侧穿墙箍筋的封闭。
增设扶壁柱加固法混凝土扶壁柱的形式如图2所示。
混凝土扶壁柱与原墙体的连接是十分重要的。
该法属于加大截面加固法的一种。
其优点亦与钢筋混凝土外加层加固法相近，但承载力提高有限，且较难满足抗震要求，一般仅在非地震区应用。
3、适用于砌体结构的间接加固方法无粘结外包型钢加固法用水泥沙浆将角钢粘贴于受荷砖柱的四周，并用卡具卡紧，随即用缀板与角钢焊接连成整体，去掉卡具，粉刷水泥浆以保护角钢如图3所示。
该法属于传统加固方法，其优点是施工简便、现场工作量和湿作业少，受力较为可靠；适用于不允许增大原构件截面尺寸，却又要求大幅度提高截面承载力的砌体柱的加固；其缺点为加固费用较高，并需采用类似钢结构的防护措施。
预应力撑杆加固法该法能较大幅度地提高砌体柱的承载能力，且加固效果可靠；适用于加固处理高应力、高应变状态的砌体结构的加固；其缺点是不能用于温度在600℃以上的环境中。
4、砌体结构构造性加固与修补增设圈梁加固当圈梁设置不符合现行设计要求，或纵横墙交接处咬搓有明显缺陷，或房屋的整体性较差时，应增设圈梁进行加固。
浅谈砌体结构加固改造方法
浅谈砌体结构加固改造方法黄蕊泰安市建筑设计院有限责任公司山东泰安271000摘要：大多数建筑物随着时间的流逝，会因劣化、损伤造成使用性能下降，或因技术条件限制无法继续使用。
这时，根据现状应对其进行修复、防护或加固改造处理，以满足不同的使用要求。
本文就砌体结构谈谈加固改造方法，并以实例阐述砌体结构加固的应用。
关键词：砌体结构；加固改造中图分类号：TU111.2+2文献标识码：A随着现代经济的飞速发展，我国现有城镇房屋中有相当多的建筑已经进入中老年期，必须进行维修和加固，保持其正常的使用功能，延长其使用寿命。
对我国而言，不但节约投资，而且能够减少土地用地，对缓解日益紧张的城市化用地矛盾有着重要的意义。
多层砌体房屋加层或扩建；拆除部分承重墙；扩大室内使用空间等改造，都需要砌体结构进行加固，多层砌体房屋加固方法分为整体加固和构件加固两种，常见方法及适用范围如下：一、整体加固方法实践证明，对已有建筑进行改造加固，不仅应针对有关构件进行加固，更应着眼全局，从结构体系上改善和增强。
建筑物整体加固方法有增设抗侧力结构、捆绑法增设构件、改变受力形式加固等。
增设抗侧力结构包括增设抗震墙、水平支撑、柱间支撑、闭合墙段、设置钢筋混凝土边框等；捆绑法是在原砌体结构中加混凝土构造柱和圈梁，形成约束砌体结构体系；或拆除部分抗震墙，减小地震力；采用钢拉杆、长锚杆、外加柱或圈梁增强纵横墙的连接；增设满足楼屋盖支撑长度的托梁；在纵横、竖向增设预应力拉杆。
二、构件加固方法1、钢筋混凝土面层加固法钢筋混凝土面层就是通常所说的钢筋网夹板墙，加固砌体墙可大幅度提高墙体的受压、受剪承载力，大幅度提高刚度和抗震性能，该法施工工艺简单，并具有成熟的设计和施工经验，是砌体结构加固最常用的方法，但现场施工的湿作业时间长，对生产和生活有一定的影响，且加固后的建筑物面积有一定的减小。
现浇混凝土强度等级不低于C20，钢筋采用HPB235或HRB335级。
砌体结构的施工规范-砌体结构的加固方法
砌体结构的施工规范-砌体结构的加固方法砌体结构的施工规范-砌体结构的加固方法砌体结构的加固方法砌体结构经可靠性鉴定确认需要加固时，应根据鉴定结论和委托方提出的要求，进行加固设计。
加固方案设计的范围，可按整栋建筑物或其中某独立区段确定，也可按指定的结构、构件或链接确定，但均应考虑该结构的整体牢固性（也称整体稳固性），并应综合考虑节约能源与环境保护的要求。
直接加固钢筋混凝土外加层加固法该法属于复合截面加固法的一种。
其优点是施工工艺简单、适应性强，砌体加固后承载力有较大提高，并具有成熟的设计和施工经验；适用于柱、带壁墙的加固；其缺点是现场施工的湿作业时间长，对生产和生活有一定的影响，且加固后的建筑物净空有一定的减校钢筋水泥砂浆外加层加固法钢筋水泥砂浆外加层加固法是指把需加固的砖墙表面除去粉刷层后，在砖墙两面附设φ4~8mm的钢筋网片，然后抹水泥沙浆面层的加固方法。
该法属于复合截面加固法的一种。
其优点与钢筋混凝土外加层加固法相近，但提高承载力不如前者；适用于砌体墙的加固，有时也用于钢筋混凝土外加层加固带壁柱墙时两侧穿墙箍筋的封闭。
间接加固无粘结外包型钢加固法用水泥沙浆将角钢粘贴于受荷砖柱的四周，并用卡具卡紧，随即用缀板与角钢焊接连成整体，去掉卡具，粉刷水泥浆以保护角钢。
该法属于传统加固方法，其优点是施工简便、现场工作量和湿作业少，受力较为可靠；适用于不允许增大原构件截面尺寸，却又要求大幅度提高截面承载力的砌体柱的加固；其缺点为加固费用较高，并需采用类似钢结构的防护措施。
预应力撑杆加固法该法能较大幅度地提高砌体柱的承载能力，且加固效果可靠；适用于加固处理高应力、高应变状态的砌体结构的加固；其缺点是不能用于温度在600℃以上的环境中。
砌体结构的施工规范砌体工程是指普通黏土砖，承重黏土空心砖，蒸压灰砂砖，粉煤灰砖，各种中小型砌块和石材的砌筑。
目前我国正进行墙体改革，为节约农田要不用，少用普通黏土砖，进一步推广应用各种空心砌块。
砌体结构加固方法
1、前言在市场经济大潮中，因为片面追求经济效益导致工程质量事故常有发生。
加固有质量隐患的工程，是经常要处理的问题。
而砌体结构加固问题又最为普遍。
实用的砌体结构加固分为直接加固与间接加固两类，设计时，可根据实际条件和使用要求选择适宜的方法。
2、适用于砌体结构的直接加固方法2.1钢筋混凝土外加层加固法该法属于复合截面加固法的一种。
其优点是施工工艺简单、适应性强，砌体加固后承载力有较大提高，并具有成熟的设计和施工经验；适用于柱、带壁墙的加固；其缺点是现场施工的湿作业时间长，对生产和生活有一定的影响，且加固后的建筑物净空有一定的减小。
2.2钢筋水泥砂浆外加层加固法钢筋水泥砂浆外加层加固法是指把需加固的砖墙表面除去粉刷层后，在砖墙两面附设φ4～8mm的钢筋网片，然后抹水泥沙浆面层的加固方法如图1所示。
该法属于复合截面加固法的一种。
其优点与钢筋混凝土外加层加固法相近，但提高承载力不如前者；适用于砌体墙的加固，有时也用于钢筋混凝土外加层加固带壁柱墙时两侧穿墙箍筋的封闭。
2.3增设扶壁柱加固法混凝土扶壁柱的形式如图2所示。
混凝土扶壁柱与原墙体的连接是十分重要的。
该法属于加大截面加固法的一种。
其优点亦与钢筋混凝土外加层加固法相近，但承载力提高有限，且较难满足抗震要求，一般仅在非地震区应用。
3、适用于砌体结构的间接加固方法3.1无粘结外包型钢加固法用水泥沙浆将角钢粘贴于受荷砖柱的四周，并用卡具卡紧，随即用缀板与角钢焊接连成整体，去掉卡具，粉刷水泥浆以保护角钢如图3所示。
该法属于传统加固方法，其优点是施工简便、现场工作量和湿作业少，受力较为可靠；适用于不允许增大原构件截面尺寸，却又要求大幅度提高截面承载力的砌体柱的加固；其缺点为加固费用较高，并需采用类似钢结构的防护措施。
3.2预应力撑杆加固法该法能较大幅度地提高砌体柱的承载能力，且加固效果可靠；适用于加固处理高应力、高应变状态的砌体结构的加固；其缺点是不能用于温度在600℃以上的环境中。
砌体结构加固
(c)表示单面增设的块石挡土墙的石扶壁柱。
• 增设的扶壁柱与原砖墙的连接，可采用插筋法以 保证扶壁柱与砖墙的共同工作。
• 扶壁柱加固的工艺为： • （1） 将新旧砌体接触面间的粉刷层剥去，并冲
9.2.2砖（石）扶壁柱加固墙的 承载力验算
• 考虑到后砌扶壁柱存在着应力滞后，计算加固砖墙承载力 时，通常对后砌扶壁柱的抗压强度设计值f乘以折减系数 0.9予以降低。加固后的受压承载力可按下式验算：
• N≤φ（fA＋0.9f1A1） • 式中N——荷载设计值产生的轴向力； • φ——高厚比β和轴向力的偏心距e对受压构件承载力的影
响系数，可按《砌体结构设计规范》取用； • f、f1——分别为原墙和新砌扶壁柱的抗压强度设计值； • A、A1——分别为原墙和新砌扶壁柱的截面面积。 • 验算加固砖墙的高厚比以及正常使用极限状态要求时，不
必考虑后砌扶壁柱的应力滞后，可同一般砌体按《砌体结 构设计规范》进行。
9.2.3混凝土扶壁柱的工艺及构造
• 据中国建筑研究学院的试验结果，抗侧力甚至可提高10倍以上，柱的 破坏由脆性破坏转化为延性破坏。
9.4.1外包角钢加固砖柱的工艺 用水泥砂浆将角钢粘贴于受荷砖柱的四周，
并用卡具卡紧，随即用缀板与角钢焊接连成 整体，去掉卡具,粉刷水泥砂浆以保护角钢 （图9.7所示）。角钢应锚入基础，为此预先 应将柱子四周的地面挖至基础顶面。在顶部 也应有可靠的锚固措施，以保证其有效地参 加工作。其方法可采用顶部或底部打入钢楔。 角钢不宜小于┗20×50×5。
9.2.4混凝土扶壁柱法 加固墙体的承载力验算
• 混凝土扶壁柱法加固后的砌体成为组合砖砌体。考虑到新浇混凝土扶 壁柱与原墙的受力状态有关，并存在着应力滞后，因此计算组合砖砌 体的承载力时，应对新浇扶壁柱引入强度折减系数α。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
f y ——新增竖向钢筋抗压强度设计值；
As ——新增受压区竖向钢筋截面面积。
2.2.1砌体受压加固-轴心受压
2.2.2砌体受压加固——偏心受压
当采用钢筋混凝土面层加固偏心受压的砌体构件时，其 正截面承载力应按下列公式计算：
新增混凝土面层
（1） N f m 0 Am c f c Ac s f y As s As
加固前原构件应变 砌体极限压应变
1.2砌体加固受力特性-二次组合
加固结构属于二次组合结构，新旧两部分结构存 在整体工作共同受力问题。整体工作的关键主 要取决于结合面的构造处理及施工作法。由于 结合面混凝土的粘结强度一般远远低于混凝土 本身强度，因此，在总体承载力上二次组合结 构一般比一次整浇结构要低。
新增混凝土面层
N com fm0 Am0 c fc Ac s f y As
原砌体结构
新增钢筋
N ——构件加固后的轴心压力设计值； com ——轴心受压构件的稳定系数，可根据加固后截面的高厚比
及配筋率，按下表采用；
fm0 ——原构件砌体抗压强度设计值；
Am0 ——原构件截面面积；
N
eN
e' N
eN e' N
加固后的带壁柱砌体墙的计 算宽度取窗间墙宽度；但当 窗间墙宽度大于 b 2 H
3
H /3
b
H /3
(H为墙高)时，仍取其作为 计算截面的宽度。
h
带壁柱砖墙加固
2.2.1砌体受压加固-回顾砌体结构受压计算
砌体结构受压构件承载力的计算，考虑了轴向力偏心和构件长细比的 影响。 《规范》采用一个系数来综合考虑高厚比的 和轴向力偏心对受压构件的影响。
2.1钢筋混凝土面层加固法
适用于——砌体墙、柱 1.柱——采用围套加固的形式。 加固后砌体柱的计算截面按 宽度为b的矩形截面采用。
新增混凝 土的宽度
h
砖柱加固
s/2
2.墙和带壁柱墙——宜采用 有拉结的双侧加固形式 砌体墙——计算截 面宽度取为 b+s。
b
s/2
新增混凝 土的间距
h
砖墙加固
2.1钢筋混凝土面层加固法
1.3砌体加固受力特性-材料强度利用系数
1. 加固材料的强度利用系数与加固前应力水平相关，应
力水平越高，新加材料强度利用越低。因此在加固时
应尽量卸载。但有时无法卸载，而且应力较高，则纯 粹采用增大截面法并不是有效加固方法，宜增加对原 砌体的约束，例如形成套层等。 2. 荷载特性对强度利用系数也有影响。偏心受压柱更能 发挥作用，此外还与新加部分的支撑方式和新旧部分 交接面连接有关。
2.2.2砌体受压加固——偏心受压
（2） N eN f m 0 Sms c f c Scs s f y As h0 a
eN ——钢筋As的合力点至轴向力N作用点的距离；
对As取距
Sms ——砌体受压区的截面面积对钢筋As重心的面积矩；
Scs ——混凝土面层受压区的截面面积对钢筋As重心的面积炬；
1.1砌体加固受力特性-二次受力
原构件砌体 (masonry)
2 f u u
2
c s
f , fc , fy
原构件砼
1
新增钢筋 (steel) 新增砼或砂浆 (concret)
u
s 1 fy y 2 1 1 c 2 fc 0 0
钢筋混凝土面层加固法
硕研2014-2班 董硕
1.砌体结构加固的受力特性
2.钢筋混凝土面层加固法的计算
3.面层加固法的构造要求
4.计算实例
1.1砌体加固受力特性-二次受力
加固结构属于二次受力结构，加固前原结构已经载荷受 力（即第一次受力），尤其是当结构因承载能力不足而 进行加固时，截面应力、应变水平一般都很高。 而新加部分在加固后并不立即分担荷载，而是在新增荷 载，即第二次加载时，才开始受力。这样，整个加固结 构在其后的第二次载荷受力过程中，新加部分的应力应 变始终滞后于原结构的累积应力应变值，原结构达极限 状态时新加部分的应力应变可能还很低，破坏时，新加 部分可能还达不到自身的极限状态，其潜力得不到充分 发挥。以原构件应变达极限应变作为构件极限状态。确 定极限状态时新加部分的应变是计算承载力的关键。
2.2.1砌体受压加固-轴心受压
c ——混凝土利用系数，对砖砌体，取 c =0.8；对混凝土
小型空心砌块砌体，取 c =0.7。
fc ——混凝土轴心抗压强度设计值；
Ac ——新增混凝土面层的截面面积；
s ——钢筋强度利用系数，对砖砌体，取 s =0.85；对混
凝土小型空心砌块砌体，取 s =0.75；
1.4砌体加固方法
1.直接加固法，是不改变原结构的承重体系和平面布置， 对强度不足或不满足要求的部位进行加固或修复。 钢筋 混凝土外加层加固法、钢筋水泥砂浆外加层加固法、增设 扶壁柱加固法。 2.改变荷载传递加固法，是指改变结构布置及荷载传递途 径的加固方法，这种方法需要增设承重墙柱及相应的基础。 3.外套结构加固法：在原结构外增设混凝土结构或钢结构， 使原结构的部分荷载及加层结构的荷载通过外套结构及基 础直接传至地基的方法。这种方法主要用于加层改建工程。
原砌体结构
Am ——砌体受压区的截面面积；
新增钢筋
截面受压区相对高度
c ——偏心受压构件混凝土强度利用系数，对砖砌体，
取 c =0.9；对混凝土小型空心砌块砌体，取 c =0.80； Ac ——混凝土面层受压区的截面面积；
s ——偏心受压构件钢筋强度利用系数，对砖砌体，取 s =1.0；对混凝土小型空心砌块砌体，取 s =0.95；
N fA
N ——轴向力设计值；
——构件高厚比 和轴向力的偏心距e对受压构件承载力的影响。
e e 由 和 或 查表， 需要进行修正。 h hT f ——砌体的抗压强度设计值；
A——截面面积。
2.2.1砌体受压加固-轴心受压(masonry)
1.轴心受压的砌体构件，其正截面受压承载力验算：
