根据电气原理图绘制电气接线图

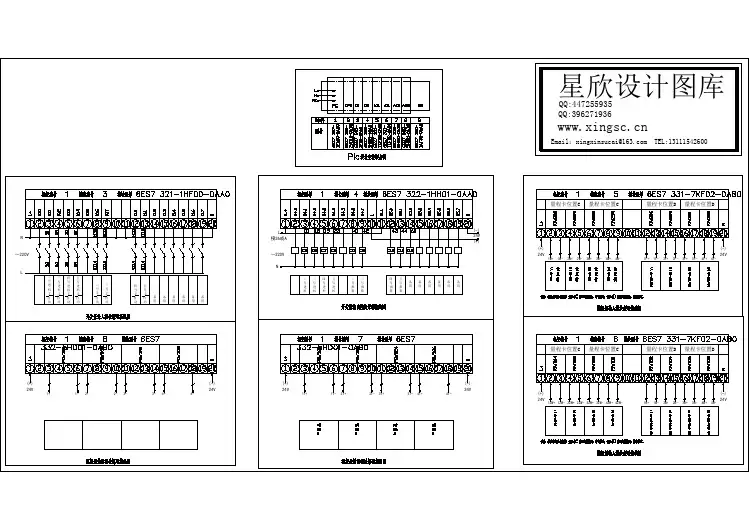

某标准PLC接线电气控制原理设计CAD平面图纸
电气二次接线原理图(详细介绍“回路”共10张)
（1）图中右侧为与二次接线有关的一次接线图，左边为保护回路展开图。 第三列是信号回路，M703、M716为“掉牌未复归”光字牌小母线。 （2）接线图中的全部仪表、继电器等设备以整体的形式来表示。 闭合的动合触点经一定时限后闭合，接通断路器跳闸回路（断路器动合辅助触点在断路器QF合闸时是闭合的），断路器跳闸线圈YT和 信号继电器KS线圈中有电流流过， 图1－1 10kV线路过电流保护原理接线图 （2）在交流回路中，电流互感器TA1的二次统组为该回路的电源，在A、C相各接入一只电流继电器线圈KA1、KA2，由公共线N411连 成交流回路，构成不完全星形接线。 其上为交流回路，下为直流操作回路和信号回路。 图1－1 10kV线路过电流保护原理接线图 由图1－l可见，电流继电器KA经电流互感器TA的二次统组接入系统的A、C相线路，当A相或C相发生短路时，电流互感器一次绕组流过 短路电流I1，其二次绕组感应出I2流经电流继电器KA线圈，KA起动，其动合触点闭合，将直流操作电源正母线经时间继电器KT线圈接至 负母线，KT起动，经一定时限后其延时动合触点闭合，正电源经KT触点、信号继电器KS的线圈、断路器的动合辅助触点QF以及断路器 的跳闸线圈YT接至负电源。 在直流回路中，短路相电流继电器KA1或KA2的动合触点闭合，接通时间继电器KT的线圈回路，KT延时 （2）在图形的上方有对应的文字说明（回路名称、用途等），便于读图和分析。 （1）按不同电源回路划分成多个独立回路。 左列上端为电流图继1电－1器的1动0kV合线触路过点电K流A保1护、原K理A接2，线图两者并接起动下端的时间继电器KT的线圈。
左列上❖ 端为展和电开 检接 修流线 的继图 重电是 要器根 技的据术动原图理纸合接，触线也点图是K绘绘A制制1、的安K。装A展接2开线，接图两线的者图主并是要接将依二据起次。动设下备端按的其时线圈间和继触电点器的K接T线的回线路圈展。开分别画出，组成多个独立回路，是安装、调试 （3）❖在直展流开回接路线中图，的正特电点源如在下上：，负电源在下，其回路分别用101和102标出。
电气原理图详解
图1-47 通电延时型时间继电器的电路符号
2．断电延时型时间继电器
图1-48 断电延时型时间继电器的电路符号
5．空气阻尼式时间继电器
主要技术数据为：
（1）供电电压：交流（24V、36V、110V、220V、380V）； （2）延时规格：0.4～60s、0.4～180s。
6．选用
（1）根据系统的延时范围和精度选择时间继电器 的类型和系列。
（1）启动
不断重复上述过程，工作台就在限定的行程内作自动往返运动
（2）停止
1.8 Y-△形降压启动控制电路
1.8.1 时间继电器 1．通电延时 型时间继电 器
图1-46 时间继电器 1—线圈 2—反力弹簧 3—衔铁 4—铁芯 5—弹簧片 6—瞬时触点 7—杠杆 8—延时触点 9—调节螺钉 10—推杆 11—空气室 12—宝塔形弹簧
（1）正转控制
（2）反转控制
（3）停止控制 按下SB3，整个控制电路失电，主触点分断，电动机M断电停转。
1.7 位置控制和自动往返控制电路
图1-39 设备运动工作台的左、右限位行程开关
1.7.1 行程开关 1．外形、结构和电路符号
图1-40 行程开关外形、结构与电路符号
1．位置控制电路
1.7.2 位置控制电路
（2）根据控制电路的要求选择时间继电器的延时 方式（通电延时型或断电延时型）。
（3）时间继电器电磁线圈的电压应与控制电路电 压等级相同。
1.8.2 Y-△形降压启动控制电路
图1-50
图1-50 Y-△形降压启动控制电路原理图
电路工作原理
合上电源开关QF。
停止时，按下SB2即可实现。
2.1 电气原理图图形符号和文字符号 电气控制系统图：指根据国家电气制图标准，用 规定的电气符号、图线来表示系统中各电气设备、 装置、元器件的连接关系的电气工程图。 电气控制系统图包括： 1、电气原理图 2、电器元件布置图 3、电气安装接线图 电气原理图：表示电流从电源到负载的传送情况 和各电气元件的动作原理及相互关系，而不考虑 各电器元件实际安装的位置和实际连线情况。

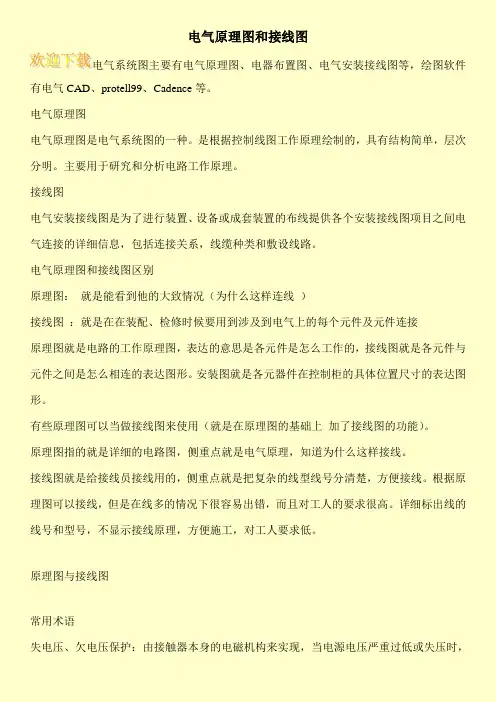

电气原理图和接线图
电气原理图和接线图
电气系统图主要有电气原理图、电器布置图、电气安装接线图等，绘图软件有电气CAD、protell99、Cadence等。
电气原理图
电气原理图是电气系统图的一种。
是根据控制线图工作原理绘制的，具有结构简单，层次分明。
主要用于研究和分析电路工作原理。
接线图
电气安装接线图是为了进行装置、设备或成套装置的布线提供各个安装接线图项目之间电气连接的详细信息，包括连接关系，线缆种类和敷设线路。
电气原理图和接线图区别
原理图：就是能看到他的大致情况（为什么这样连线）
接线图：就是在在装配、检修时候要用到涉及到电气上的每个元件及元件连接
原理图就是电路的工作原理图，表达的意思是各元件是怎么工作的，接线图就是各元件与元件之间是怎么相连的表达图形。
安装图就是各元器件在控制柜的具体位置尺寸的表达图形。
有些原理图可以当做接线图来使用（就是在原理图的基础上加了接线图的功能）。
原理图指的就是详细的电路图，侧重点就是电气原理，知道为什么这样接线。
接线图就是给接线员接线用的，侧重点就是把复杂的线型线号分清楚，方便接线。
根据原理图可以接线，但是在线多的情况下很容易出错，而且对工人的要求很高。
详细标出线的线号和型号，不显示接线原理，方便施工，对工人要求低。
原理图与接线图
常用术语
失电压、欠电压保护：由接触器本身的电磁机构来实现，当电源电压严重过低或失压时，。

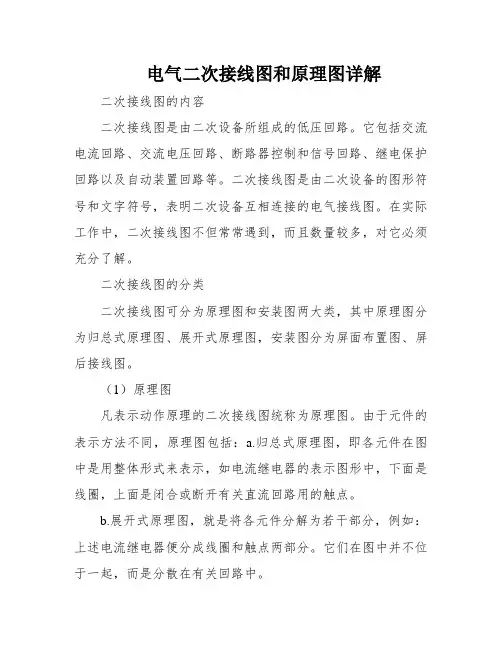

电气二次接线图和原理图详解
电气二次接线图和原理图详解二次接线图的内容二次接线图是由二次设备所组成的低压回路。
它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。
二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。
在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。
二次接线图的分类二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。
（1）原理图凡表示动作原理的二次接线图统称为原理图。
由于元件的表示方法不同，原理图包括：a.归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。
b.展开式原理图，就是将各元件分解为若干部分，例如：上述电流继电器便分成线圈和触点两部分。
它们在图中并不位于一起，而是分散在有关回路中。
（2）安装图根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。
安装图包括屏面布置图和屏后接线图。
屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。
而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。
二次接线图中常用的图形符号二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和笔墨标记表示出来，以免发生混淆。
如电流继电器笔墨标记为LJ;时间继电器笔墨标记为SJ;实验按钮笔墨标记为YA;起动按钮笔墨标记为QA;截止按钮笔墨标记为TA等。
归总式道理图惯上常把归总式道理图简称为道理图。
归总式道理图，由于元件为总体方式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙说动作道理是有利的。
它的缺点是，假如元件甚多时，接线互相交织显得缭乱，元件端子及连线均无标号，使用常感不便。

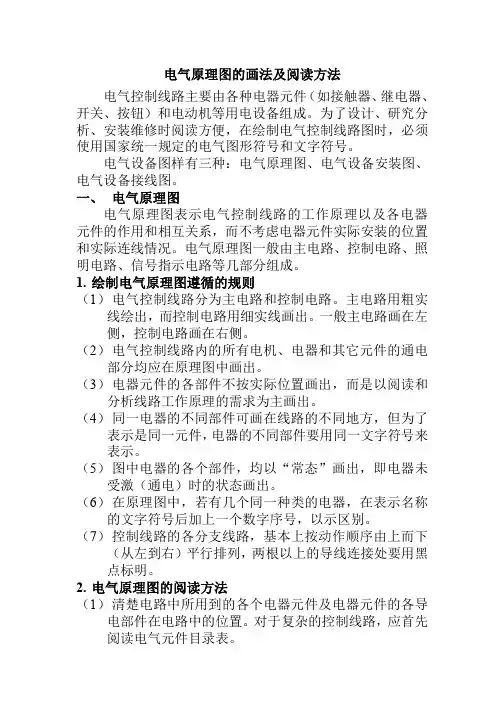

电气原理图的画法及阅读方法
电气原理图的画法及阅读方法电气控制线路主要由各种电器元件（如接触器、继电器、开关、按钮）和电动机等用电设备组成。
为了设计、研究分析、安装维修时阅读方便，在绘制电气控制线路图时，必须使用国家统一规定的电气图形符号和文字符号。
电气设备图样有三种：电气原理图、电气设备安装图、电气设备接线图。
一、 电气原理图电气原理图表示电气控制线路的工作原理以及各电器元件的作用和相互关系，而不考虑电器元件实际安装的位置和实际连线情况。
电气原理图一般由主电路、控制电路、照明电路、信号指示电路等几部分组成。
1.绘制电气原理图遵循的规则（1） 电气控制线路分为主电路和控制电路。
主电路用粗实线绘出，而控制电路用细实线画出。
一般主电路画在左侧，控制电路画在右侧。
（2） 电气控制线路内的所有电机、电器和其它元件的通电部分均应在原理图中画出。
（3） 电器元件的各部件不按实际位置画出，而是以阅读和分析线路工作原理的需求为主画出。
（4） 同一电器的不同部件可画在线路的不同地方，但为了表示是同一元件，电器的不同部件要用同一文字符号来表示。
（5） 图中电器的各个部件，均以“常态”画出，即电器未受激（通电）时的状态画出。
（6） 在原理图中，若有几个同一种类的电器，在表示名称的文字符号后加上一个数字序号，以示区别。
（7） 控制线路的各分支线路，基本上按动作顺序由上而下（从左到右）平行排列，两根以上的导线连接处要用黑点标明。
2.电气原理图的阅读方法（1） 清楚电路中所用到的各个电器元件及电器元件的各导电部件在电路中的位置。
对于复杂的控制线路，应首先阅读电气元件目录表。
（2） 先看主电路，再看控制电路，最后再看照明、信号指示及保护电路。
（3） 总体检查：化整为零，集零为整、二、 电气设备安装图电气设备安装图表示各种电气设备在机床机械设备和电气控制柜的实际安装位置。
各电气元件的安装位置市由机床的结构和工作要求决定的，如电动机要和被拖动的机械部件在一起，行程开关应放在要取得信号的地方，操作元件要放在操作方便的地方，一般电气元件应放在控制柜内。
如何电气原理图画电气接线图
如何电气原理图画电气接线图
电气接线图，是依据电气设备和电器元件的实际位置和安装状况绘制的，只用来表示电气设备和电器元件的位置、配线方式和接线方式，而不明显表示电气动作原理。
主要用于安装接线、线路的检查修理和故障处理。
1、接线图中一般示出如下内容：电气设备和电器元件的相对位置、文字符号、端子号、导线号、导线类型、导线截面、屏蔽和导线绞合等。
2、全部的电气设备和电器元件都按其所在的实际位置绘制在图纸上，且同一电器的各元件依据其实际结构，使用与电路图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与电路图中的标注全都，以便对比检查接线。
3、接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。
凡导线走向相同的可以合并，用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。
在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误会的状况下也可采纳部分加粗。
另外，导线及套管、穿线管的型号、根数和规格应标注清晰。
电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路等主要电机、电器、线路之间的电气接线；由电气接线图可获得对该系统的更细致的了解。
电气设备使用的电气接线图是用来组织排列电气设备中各个零部件的端口编号以及该端口的导线电缆编号，同时还整理编写接线排的编号，以此来指导设备合理的接线安装以及便于日后修理电工尽快查找故障。
你可以依据这些来自己画。
当然现在工具先进了，可以通过软件来完成。
详细就是用一些专业的电气软件例如PCSchematic、Solideworks 的电气版（逸莱科）等等，自动生成接线图。
何为电气原理图和接线图？
何为电气原理图和接线图？本文主要介绍的是接线图和原理图有什么区别，我们以电气的原理图和接线图来做详细的解析。
首先介绍的是电气原理图的种类及湿度电气图的方法，其次阐述了电气接线图的绘制要求等，后介绍了电气原理图和接线图区别是什么，具体的跟随小编一起来了解一下。
一、电气原理图简介电气原理图是用来表明设备电气的工作原理及各电器元件的作用，相互之间的关系的一种表示方式。
运用电气原理图的方法和技巧，对于分析电气线路，排除机床电路故障是十分有益的。
电气原理图一般由主电路、控制电路、保护、配电电路等几部分组成。
电气图纸一般可分为两大类，一类为电力电气图，它主要是表述电能的传输、分配和转换，如电网电气图、电厂电气控制图等。
另一类为电子电气图，它主要表述电子信息的传递、处理；如电视机电气原理图。
电力电气图分一次回路图、二次回路图。
一次回路图表示一次电气设备（主设备）连接顺序。
一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。
为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。
表示二次设备之间连接顺序的电气图称二次回路图。
二、电气图的种类电气图主要有系统原理图、电路原理图、安装接线图。
1、系统原理图（方框图）用较简单的符号或带有文字的方框，简单明了地表示电路系统的基本结构和组成，直观表述电路中基本的构成单元和主要特征及相互间关系。
2、电路原理图电路原理图又分为集中式、展开式两种。
集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。
识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。
展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。
展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。
电气安装接线图的绘制PPT课件
电气安装接线图
2 电气元件布置图绘制原则
电气安装接线图的绘制原则： （1）绘制电气安装接线图时，各电
器元件在图中的位置应与实际的安装位 置一致，元件所占图面按实际尺寸以统 一比例绘制。
（2）绘制电气安装接线图时，各电 器元件用规定的图形符号绘制，同一电 器元件的各部件必须画在一起，并用点 划线框起来，有时将多个电器元件用点 划线框起来，表示它们是安装在同一安 装底板上的。
（6）画连接线时，应标明导线的规 格、型号、颜色、根数和穿线管的尺寸。
五、电气安装接线图
电气接线图
电气安装接线图
电气安装接线图
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
置图时，机床的轮廓 线用细实线或点划线表示，电器元件均 用粗实线绘制出简单的外形轮廓。 ➢ 绘制电器元件布置图时，电动机要和 被拖动的机械装置画在一起；行程开关 应画在获取信息的地方；操作手柄应画 在便于操作的地方。 ➢ 绘制电器元件布置图时，各电器元件 之间，上、下、左、右应保持一定的间 距，并且应考虑器件的发热和散热因素， 应便于布线、接线和检修。若采用板前 走线槽配线方式，应适当加大各排电器 间距，以利布线和维护。
电气元件明细表
电器元件明细表
电器元件明细表 电器元件明细表是 把成套装置、设备中的 各组成元件(包括电动机) 的名称、型号、规格、 数量列成表格，供准备 材料及维修使用。
电气元件布置图
电气元件布置图
1 电气元件布置图
电器元件布置图主要是表明电 气设备上所有电器元件的的实际位 置，为电气设备的安装及维修提供 必要的资料。电器元件布置图可根 据电气设备的复杂程度集中绘制或 分别绘制。图中不需标注尺寸，但 是各电器代号应与有关图纸和电器 清单上所有的元器件代号相同，在 图中往往留有10%以上的备用面积 及导线管（槽）的位置，以供改进 设计时用。
扬州恒春-电气原理图-接线图-功率
三相电源 A(380V)、单相电源 L（220V） (18) 三相电源 B(380V)、单相电源 N（220V） (19) 三相电源 C(380V) 执行器内部供电输出，额定 24V DC (+) 执行器内部供电输出，同(4)配对 (27) 指示触点 S1-1 指示触点 S1-2 指示触点 S2-1 指示触点 S2-2 指示触点 S3-1 指示触点 S3-2 指示触点 S4-1 指示触点 S4-2 远程监视触点 S0-1 (常闭端) 远程监视触点 S0-2 (公共端) 远程监视触点 S0-3 远程控制输入之关阀连锁 远程控制输入之开阀连锁 远 程 控 制 输 入 之 公 共 端 -ve 20-60V AC/DC 远程控制输入之公共端-ve 60-220V AC (28) (29) (30) (31) (32) (33) (34) (35) (36) (37) (38) (39) (40) (41) (42) (43) (20) (21) (22)
CKDJ 接线图
电气参数
执行机构型号 CKDJ10 CKDJ25 CKDJ40 CKDJ60 CKD4 CKD10 CKD16 CKD25 CKD40 CKD60 CKD100 CKD160 CKD250 CKD300 电机堵转电流（A） 电机额定电流（A） 电机标准功率 （KW） 保险丝容量（A） 0.9 1.2 2.3 2.6 2.1 4.1 6.6 7.8 12 16 25 25 25 25 0.42 0.56 1.15 1.32 0.4 1.0 1.5 2.3 4.0 5.3 6.9 6.9 6.9 6.9 0.035 0.05 0.07 0.095 0.09 0.26 0.40 0.65 1.0 1.4 2.5 2.5 2.5 2.5 5 5 5 5 5 10 10 15 20 25 30 30 30 30
电气原理图和电气接线图
在对主回路识读中，要掌握本工程 的电源供给情况。电源在送往用电设备 中要经过哪些控制元件，这些控制元件 各有什么作用,它们在控制用电设备时是 怎样动作的。识读辅助回路，应掌握该 回路的基本组成，各元件之间的相互联 系以及各元件的动作情况，从而理解辅 助回路对主回路的控制原理，以便懂得 整个电路工作程序及原理。
7
用按钮和接触器控制电动机单向运转接线图
8
• 识读电气原理图和电气接线图 1.识图的基本要求
1)结合电工基本原理识图:要看懂电路图的 结构、动作程序和基本工作原理，必须首先懂 得电工原理的有关知识。
2)结合电气元件的结构和工作原理识图:电 路图中相关的电气元件，如各种继电器、接触 器、控制开关等，必须首先懂得这些元件的基 本结构、性能、动作原理、元件间的相互制约 关系及其在整个电路中的地位和作用等。
过载
21
器件
继电器
接触器
马达启动器
延时继电器
电磁阀
22
开关位置
常开(NO) 注：可动触点置于接触点的下 方而不碰到它(打开)
常开，已合上(NOHC) 注： 可动触点仍在接触点的下方 但已合上
常闭 注：可动触点在所有接触点上 方而全都接触着(合上) 常闭，已打开 注：可动触点在接触点上方但 不接触(打开)
13
安装接线图是根据电气原理图绘制的，看安 装接线图时若能对照电气原理图，则效果更好。 但在读图中应注意分清回路标号。安装时，凡 是标有相同符号的导线系等电位导线，可以连 接在一起。因此，识读安装接线图时，应注意 配电盘及其他整机的内外线路往往经过端子板 连接。盘（机）内线头编号与端子板接线柱编 号对应，外电路上的线头只需按编号对应就位 即可。在识读这种电路图时，弄清了盘内外电 路走向，就可以搞清端子板上的接线情况。
《电工实训指导书》word版
维修电工实训指导书电工技能部分主编徐咏梅俞才新钟晓强浙江工商职业技术学院机电工程系二OO七年三月目录维修电工实训任务书 (2)第一节电工常用工具介绍 (4)第二节基本电气控制线路的安装与调试 (5)项目一低压电器的识别 (6)项目二单臂电桥、钳型电流表和兆欧表的使用 (6)项目三万能转换开关的使用 (9)项目四根据电气原理图绘制电气接线图 (10)项目五基本控制线路的接线练习 (11)第三节单向可控硅调压电路的安装与调试 (12)附录一YB4325型双踪示波器 (16)附录二指针式万用表的使用 (20)附录三兆欧表的使用 (24)维修电工实训任务书二、实训的目标、任务与要求1．通过安装调试电子线路实训掌握常用电子仪器仪表的使用。
2．熟悉电子器件的焊接方法。
3．通过实训熟悉常用电器的结构，了解其规格和用途，掌握继电器、接触器控制线路的基本环节。
4．通过安装调试电气控制基本线路实训，掌握常用电工工具的使用，熟悉安装工艺、安装调试的基本技能。
三、实训内容实训1：单向可控硅调压电路的安装与调试实训2：基本电气控制电路的设计、安装和调试四、时间安排与考核方式1、时间安排表见附表。
2、考核形式及考核时间：实训结束后由实训教师进行现场实际操作考核3、考核成绩构成：实训总成绩由平时成绩（40%）与实训考核成绩（60%）两部分构成。
其中平时成绩包括出勤、纪律、实训操作情况、实训报告的书写情况等等。
平时成绩中实际操作情况占40%，实训报告完成情况占40%，其余占20%。
五、对学生的要求1、实训期间必须严格遵守实验室的规章制度，服从实训指导教师的安排，严禁乱摸乱动，杜绝安全事故的发生。
2、实训期间最好穿工作服和电工胶鞋。
附表注：一班均分两组，同时进行，两周轮换，实训期间学生不得随意调换。
以上安排根据实际情况将作适当调整。
第一节电工常用工具介绍一、钢丝钳、尖嘴钳、扁嘴钳钢丝钳常称钳子，常用于夹持或折断金属薄板以及切断金属丝。
安装接线的工艺规定
安装接线工艺规定1.在电气线路上编号，遵循线号规则。
2.布线前根据电器原理图绘制电气设备及电器元件布置与电气接线图。
3.根据电气原理图中电动机容量，选择出所用电气设备、电器元件、安装附件、导线等，并进行检查。
4.在控制板上，依据布置图固装元器件，并按电气原理图上的符号，在各电器元件的醒目处，贴上符号标志。
5.所有的控制开关，安装的控制设备和各种保护电器元件，都应垂直安装或竖直放置，空气开关盒电磁开关以及插入式熔断器等应安装在震动不大的地方。
6.板前布线要注意:(1)布线通道要尽可能少，同路并列的导线按主、控电路分类集中，单层密排，紧贴安装面布线。
(2)同一平面导线不能交叉，非交叉不可时只能在另一导线因进入接点而抬高时，从其下空隙穿越。
(3)布线要横平竖直，弯成直角，分布均匀和便于检修。
(4)布线次序一般是以接触器为中心，由里向外，由低到高，先控制电路后主电路，主控制回路上下层次分明，以不妨碍后续布线为原则。
7.接线、接点处理应做到:(1)给剥去绝缘层的线头两端套上标有原理图编号相符的号码套管。
(2)不论是单股线还是多股的心线头，插入连接端的针孔时，必须插入到底。
多股导线要绞紧，同时导线绝缘层不得插入接线板的针孔，而且针孔外侧导线裸露不能超过心线外径。
螺钉要拧紧不可松脱。
8.线头与平压式接线桩的连接应注意:(1)单股芯线头连接时，将线头按顺时针方向弯成平压圈(俗称羊眼圈)，导线裸露不超过导线心线外径。
(2)软线头绞紧后以顺时针方向，圈绕螺钉一周后，回绕一圈，端头压入螺钉。
外露裸导线，不超过所使用导线的心线外径。
(3)每个电器元件上的每个接点不能超过两个线头。
9.控制板与外部连接应注意:(1)控制板与外部按钮、行程开关、电源负载的连接应穿护线管，且连接线多用多股软铜线。
电源负载也可用橡胶电缆连接。
(2)控制板或配电箱内的电器元件布局要合理，这样既便于接线盒维修，又保证安全和规整好看。
电工常见电气控制实物接线图原理图
电工常见电气控制实物接线图原理图电气控制是电力系统中非常重要的环节，电工在日常工作中需要掌握电气控制的知识和技能，其中实物接线图和原理图是电气控制中非常重要的一部分。
本文将详细介绍电工常见的电气控制实物接线图和原理图。
一、电气控制实物接线图1.什么是实物接线图？实物接线图是电器设备内部元器件的布局和线路连接关系的图示表示，是电气控制系统的物理表现。
实物接线图是电气控制安装调试、故障排除和保养维修的重要依据，能够清晰明了地反映设备的工作原理和互联关系。
2.实物接线图常用符号在实物接线图中，各种电器元器件均按照标准符号表示。
下面列出几种实物接线图常用的符号：•开关：表示开关或刀闸；•控制器：表示各种控制器，包括继电器、计时器、触发器等；•运动装置：表示各种电机、气动元件等；•信号固化器：表示各种指示灯、蜂鸣器、继电器等；•传感器：表示各种物理量测量传感器、电位器、零位开关等；•仪表：表示各种显示、测量仪表；•电源：表示各种电源、变压器等。
3.实物接线图的组成要素实物接线图由电器元器件符号、导线线路、接点和连接组成，还可以配有附加信息和注释说明。
在实物接线图中，元器件符号由标准符号组成，包括控制元器件、电动元器件、配电元器件、传感器和各种辅助设备元器件等。
导线线路是不同元器件之间的物理连接，线路既表达信号传输的逻辑关系，又引导电能传输，保证正常的电气控制。
接点是对电气信号进行开、闭操作的部件，它们连接或断开电路线上的电气信号。
除了以上组成要素外，实物接线图还可以添加附加信息和注释说明。
附加信息包括元器件的额定电压、电流、功率等参数，注释说明包括连接方式、接线编号和工作模式等。
4.实物接线图的作用实物接线图作为电气控制系统的物理表现，具有以下重要作用：•方便设备的安装调试和维护保养；•保证设备的正常运行和可靠性；•有助于故障排除和分析；•帮助工程师对电器设备进行改款升级。
二、电气控制原理图1.什么是原理图？电气控制原理图是按一定规则，用标记表示各种电器元器件之间的逻辑联系和电气连接关系，以及信号的传递路径。
自动化设备电气原理图的规范设计
自动化设备电气原理图的规范设计发表时间：2019-01-23T11:00:55.393Z 来源：《河南电力》2018年16期作者：李杰华[导读] 从四个方面论述电气原理图规范设计，以利于指导电气接线安装、设备维护，柔性设计更利于设备升级换代，更能保持设备电气控制系统的连续性。
李杰华（佛山市晨洲电气有限公司）摘要：从四个方面论述电气原理图规范设计，以利于指导电气接线安装、设备维护，柔性设计更利于设备升级换代，更能保持设备电气控制系统的连续性。
关键词：电气图；规范引言电气图一般有电气原理图、电气接线图及电气安装图，甚至包括有电气系统方框图。
各种电气图彼此之间有关联，在设备安装、维护及故障排除中可以互相参考互相印证，但其作用及重点又各不相同。
其中电气接线图是依据电气原理图进行绘制，用于指导接线工人正确连接线路；电气安装图主要是表明电器元件安装位置，重点是根据电气原理图设计中的强弱电路走向，并考虑各种电器元件之间电磁干扰等问题进行设计；而电气系统方框图则是根据电气原理图中按完成的功能进行划分，表明原理图中各功能区间相互关系的一种简略表示。
无论是电气接线图还是电气安装图，又或是电气系统方框图，都是在电气原理图的基础上进行设计绘制，也就是说一般是先设计好电气原理图再设计电气接线图及电气安装图。
那么，什么是电气原理图呢？电气原理图是用来表明设备的工作原理及各电器元件间的作用，一般由主电路、控制执行电路、检测与保护电路、配电电路等几大部分组成。
电气原理图直接体现了电子电路与电气结构以及其相互间的逻辑关系。
分析电路时，通过识别电气原理图纸上所画各种电路元件符号，以及它们之间的连接方式，就可以了解电路实际工作时的情况。
电气原理图又可分为整机原理图，单元部分电路原理图，整机原理图是指所有电路集合在一起的分部电路图。
电气原理图按不同的行业，又有不同的特点和表示方法，例如建筑电气原理图、电力配电原理图等，这类行业的电气原理图由于其逻辑关系简单，一般用比较简略的方法进行表示，行业中也有一些约定俗成的表示符号和方法，非常适合于此行业的电气工程人员设计和读图识别，国家也制定有相应的行业电气设计规范，但是自动化设备由于设备种类众多、行业众多、特性不一，复杂程度不一样，国家虽然颁布有电气图形符号，但并没有制定特定哪一类设备的设计规范，绝对多数工程技术人员是参阅一些国际认证标准，如 CE、UL 等认证标准，自由发挥进行设计，由于工程技术人员的水平不一、公司技术管理要求不一，电气图纸设计千差万别。
史上最全电气原理图接线图识读方法及画图技巧资料
【史上最全】—电气原理图、接线图识读方法及画图技巧识图方法电气图纸一般可分为两大类，一类为电力电气图，它主要是表述电能的传输、分配和转换，如电网电气图、电厂电气控制图等。
另一类为电子电气图，它主要表述电子信息的传递、处理；如电视机电气原理图。
本文主要谈电力电气图的识读。
电力电气图分一次回路图、二次回路图。
一次回路图表示一次电气设备(主设备)连接顺序。
一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。
为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。
表示二次设备之间连接顺序的电气图称二次回路图。
一、电气图的种类电气图主要有系统原理图、电路原理图、安装接线图。
1．系统原理图(方框图)用较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系。
2．电路原理图电路原理图又分为集中式、展开式两种。
集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。
识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。
展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。
展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或相序；W、V、U继电器的电流、电压线圈及触点采用相同的文字。
展开式电路图中对每个独立回路，交流按．先交流后直流，由上直流按继电器动作顺序依次排列。
识读展开式电路图时，对照每一回路右侧的文字说明，而下，由左至右逐行识读。
集中式、展开式电路图互相补充、互相对照来识读更易理解。
3．安装接线图安装图中各元件图形、是现场维修中不可缺少的重要资料。
安装接线图是以电路原理为依据绘制而成，位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
根据电气原理图绘制电气接线图
根据电气原理图绘制电气接线图
首先，我们要弄清楚什么叫做电气原理图，什么叫做电气接线图。
我们来看下图：
此图就是控制原理图。
接线图的第一个任务：绘制和标明接线端子的进线与出线关系
1）实现门板过渡和柜间过渡任务的接线端子
我们先来看电流测量和显示回路。
从图中我们看到柜内的各种开关电器，还有门板上的控制按钮、信号灯和多功能电力仪表。
多功能电力仪表的电流信号线就来自于电流互感器。
图中我们看到了过渡接线端子，它的任务就是过渡柜内与门板上的开关电器之间的导线连接。
下图的上部是用于柜间连接的接线端子，用于控制线、控制电源小母线、信号线、接地线的连接。
2）远程控制线、信号线的进线和出线的接线端子
所谓远程控制线、信号线一般用于远程控制，也包括DCS的干接点测控线。
所谓干接点，指的是电源由测控装置提供，被测线路不提供电源。
接线图的第二个任务：标明某根线来自何处，去向何方
现在，我们再来看电流测量和显示回路图。
不过，这里的图已经是准接线图和接线图了。
如下：
我们已经知道，引自电流互感器的线必须上端子，然后再从端子接到电流表。
我们来看1TAa的接线：
电流互感器的二次回路有两个端子，分别标记为S1和S2。
这两个端子与同名端有关，当电流互感器一次回路电流流入互感器穿心时，S1是同名端。
我们看到，从1TAa的S1端子引了一条线到XT接线端子的第一
个端子XT1。
因此，这条线在电流互感器1TAa的S1侧标记为XT1，
而在XT1处则标记为1TAa:s1。
可以看出，这条线的线头标记是以接到何处来标记的。
再看电流表侧：从XT1接到电流表PAa第1点的接线左右两侧分别标记为：PAa:1和XT1。
注意看电流表PAb的2点，它引出两条线，一条接到PAa:2，另一条接到PAc:2。
我们看到，从一个点只能引出
不超过2条线，并且每条线的头尾都明确无误，不可能接错。
同时，整台开关柜内哪怕有几百条线，但所有的线都不会重复。
所以，按接线图配置的线，又叫做工艺配线，它的特点就是准确，不重复。
接线图适用于开关柜制造厂配线之用。
如何从控制原理图绘制接线图？
不用说，这都是开关柜制造厂制图人员的工作了。
我们看到，从控制原理图绘制接线图是很麻烦的。
绘制接线图一定要对开关电器实
际接点标记十分熟悉。
例如交流接触器的一次回路标记是1、2、3、4、5、6等等，而二次回路的常闭接点标记为11、12、21、22、31、
32、41和42等等，二次回路的常开接点标记则为13、14、23、24、
33、34、43、44等等。
另外，在接线端子处，由于大量的线在此集中，所以二次线在此构成线束。
那么在较大型的开关柜制造厂是如何处理接线图的？又如何处
理线束的制造问题？
解决的办法是这样的：
（1）按标准绘图方法绘制控制原理图。
这里所指的标准方法，不但包括图符符合ISO和国家标准，同时，该连接的导线一定要真正的连接；
（2）通过ACAD自己的数据库和VBA，再配套相关软件，自动转换成接线图；
（3）将接线图发给自动线束制作机，让它按图纸要求生成线束，并打印所有线头线尾的标记——号码管。
对于普通的中小成套开关柜制造企业，没有能力去配置这些线束设备，但却有另外一个捷径，既让ACAD自动生成接线图。
