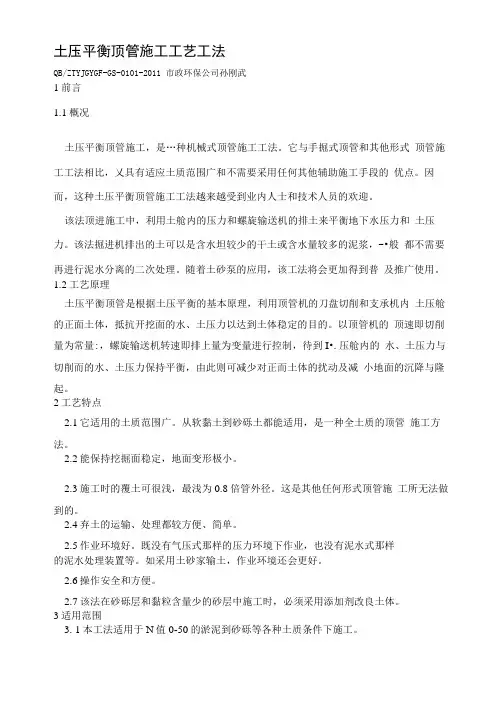

土压平衡顶管施工工艺工法
QB/ZTYJGYGF-GS-0101-2011
市政环保公司孙刚武
1 前言
1.1 概况
土压平衡顶管施工,是一种机械式顶管施工工法。它及手掘式顶管和其他形式顶管施工工法相比,又具有适应土质范围广和不需要采用任何其他辅助施工手段的优点。因而,这种土压平衡顶管施工工法越来越受到业内人士和技术人员的欢迎。
该法顶进施工中,利用土舱内的压力和螺旋输送机的排土来平衡地下水压力和土压力。该法掘进机排出的土可以是含水量较少的干土或含水量较多的泥浆,一般都不需要再进行泥水分离的二次处理。随着土砂泵的应用,该工法将会更加得到普及推广使用。
1.2 工艺原理
土压平衡顶管是根据土压平衡的基本原理,利用顶管机的刀盘切削和支承机内土压舱的正面土体,抵抗开挖面的水、土压力以达到土体稳定的目的。以顶管机的顶速即切削量为常量,螺旋输送机转速即排土量为变量进行控制,待到土压舱内的水、土压力及切削面的水、土压力保持平衡,由此则可减少对正面土体的扰动及减小地面的沉降及隆起。
2 工艺特点
2.1 它适用的土质范围广。从软黏土到砂砾土都能适用,是一种全土质的顶管施工方法。
2.2 能保持挖掘面稳定,地面变形极小。
2.3 施工时的覆土可很浅,最浅为0.8倍管外径。这是其他任何形式顶管施工所无法做到的。
2.4 弃土的运输、处理都较方便、简单。
2.5 作业环境好。既没有气压式那样的压力环境下作业,也没有泥水式那样的泥水处理装置等。如采用土砂泵输土,作业环境还会更好。
2.6 操作安全和方便。
2.7 该法在砂砾层和黏粒含量少的砂层中施工时,必须采用添加剂改良土体。
3 适用范围
3.1 本工法适用于N值0-50的淤泥到砂砾等各种土质条件下施工。
3.2 本工法不仅可在穿越河流、公路、铁路、房屋等覆土较深的条件下施工,而且可在覆土深度不小于0.8倍管外径的浅覆土条件下施工。
3.3 本工法不仅适用于DN800~3000mm口径的钢筋混凝土管施工,而且也适用于钢管施工。
4 主要技术标准
《给排水管道施工及验收规范》(GB50268)、《顶管施工技术及验收规范(试行)》(中国非开挖技术协会行业标准)、《顶管工程施工规程》(DG/TJ08-2049)(J11324)。
5 施工方法
在敷设管道前,先建造一个工作井。在井内顶进轴线的后方,布置一组行程较长的千斤顶,一般每组为4 只到6 只,将敷设的管道放在千斤顶前面的导向轨架上,管道的最前端是一台土压平衡顶管机,工具管
及管段之间需刚性连接。千斤顶顶推时,以工具管开路,推进管段穿过坑壁上的穿墙孔,把管道压入土中。及此同时,通过土压平衡顶管机的螺旋输出装置将掘进面板前方的土体输出,采用输送带或人工运至工作井中,吊出外运。当千斤顶达到最大行程后,全部缩回,放入顶铁,千斤顶继续前进。如此不断加入顶铁,管段不断向土中延伸,当顶管机和第一节管段几乎全部顶入土中后,吊去全部顶铁,断开顶管机的动力电源及压浆管路,将第二节管段吊入,接好管接头,连接动力电源线和压浆管路继续顶进,如此循环施工,直至全部顶完。
管道外壁注活性膨润土润滑浆,以减少四周的摩阻力。
当管道顶进阻力超过主千斤顶的顶进能力时,则采用中继接力技术,将管段分成数段,段间加入中继间,以接力方式分段克服摩阻力。
管道的顶进方向及高程采用激光经纬仪进行测量监控。
6 工艺流程及操作要点
6.1 施工工艺流程
土压平衡顶管施工的工艺流程如图1所示。
图1 土压平衡顶管施工工艺流程
6.2 操作要点
6.2.1 施工准备
在工程施工准备阶段,应编制详尽的施工组织设计,并做好如下几项工作:
1 施工场地地质条件、施工内容、范围确定
场地地质条件是选择施工方法的前提,工程施工前,应根据业主提供的地勘报告确定施工工艺,必要时应进行补充勘察;工程施工前,应组织施工人员认真学习施工图纸、相关规范、标准,明确工程施工内容和技术要求,对图纸中及现场不符内容联系设计人员进行补充设计或变更设计。
2 开工前,应对顶管轴线两侧各5m范围内进行地质勘察,核对地质是否及设计相符,并核对附近是否有既有建筑物。如地质及设计不符或有不良地质(如流砂层),则要扩大勘察范围,并及设计单位联系,采取相应的措施。
3 顶管设备选择
土压平衡顶管机有多种类型,应根据不同的地质条件选择适用的机型,以达到良好的顶进效果。
4 施工工艺参数的计算
工艺参数计算主要为管段顶力的计算,管段顶力根据《给水排水管道工程施工及验收规范》6.3.4经验公式,即:
FP =πD0Lƒk + NF
注:FP——管道顶进阻力(KN);
D0——管道外径(m);
L——管道设计顶进长度(m);
ƒk——管外壁及土体单位摩阻力(KN/m2);
NF——顶管机迎面阻力(KN)。
5 施工工艺确定
根据现场地质条件、顶管设备及工艺参数确定施工工艺。施工工艺主要包括:顶管区间段长度的确定,是否使用中继间以及中继间的数量和布置;初始顶进的方案及措施;测量及纠偏的方法;长距离顶进减阻的方案及措施等。
6 设备安装调试的技术措施
施工设备的安装、调试的技术措施主要包括:施工设备的安装位置、安装精度和牢固要求、安装顺序、调试方法和要求等。
7 施工过程控制的技术措施
施工过程控制的技术措施包括:工作井内管子的吊运安装、泥水处
理、测量等作业的空间布置以及平行或交叉作业的安排等;顶管入洞及出洞措施;施工过程中操作室及掘进机头、中继间的联络方式等。
8 质量安全技术措施
质量及安全技术措施主要包括:控制顶进轴线、高程误差及其他质量因素的措施;顶进操作及设备维护的技术及安全措施;控制地面隆起、沉降的措施;穿越重要构筑物的技术及安全措施。
9 应对突发事件的预案
进行施工过程中技术、质量、安全的风险分析,制订处理风险事件的应急措施。
10 顶管施工记录
记录包括顶进过程中的顶进长度、顶力数值或油泵压力表数值、管位偏差及其校正情况、机械运转情况、中继间施工情况、土质水位变化及出现的问题等。
6.2.2 设备安装及试运行
设备安装前,根据设备的操作要求及施工方便的原则确定各设备的安装位置、各种管线和电缆的铺设位置及走向等。对设备的吊运、安装顺序进行计划和安排。
1 设备的安装
1)主顶设备底盘的安装应支撑牢固、防止产生受力变形或位移。底盘的调整定位宜在将顶管机吊运至底盘导轨上后进行。
2)主顶设备液压系统宜设置在主顶设备附近以便于操作,液压软管接头连接清洁无污染。
