变配电室、弱电间设计要求浅谈

根据以下这三本书《全国民用建筑工程设计技术措施》---电气专业、《市建筑设计技术细则》---电气专业、《民用建筑电气设计规》JGJ 16-2008 中的规定，把有关电气专业对建筑专业的要求，摘录出来，放在一起，供大家参考。如果还有要补充的条款(希望有根据)，大家提出来，我再把他加进来。

配变电所《全国民用建筑工程设计技术措施》---电气专业3.3.2第13条配电室通道应畅通无阻，不得设门槛。

3.3.2第14条配电室应设向外开启的甲级防火门，通往配变电所其他房间的门应为双向门。

3.3.2第15条高压开关柜下设有地沟时，其地沟深度应考虑电缆弯曲半径及电缆数量，一般为1.0~1.5m,宽度不小于0.8~1.0m，当设有可以进人的电缆夹层时，其净高不小于1.8m。

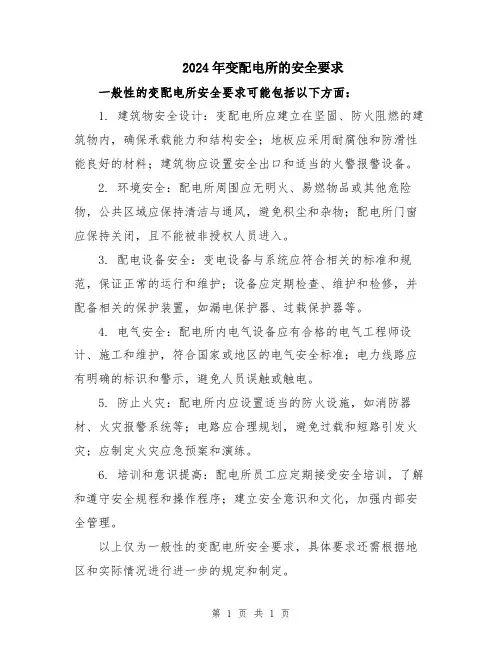

3.9.1配变电所对建筑专业的要求

1、配变电所各房间的耐火等级按下列要求选择：

1)油浸变压器室为一级;

2)非燃或难燃介质的变压器室、高压配电室(少油断路器)、高压电容器室(油浸式电容器)、控制室、值班室等不应低于二级;

3)低压配电室、干式变压器室、真空断器或非燃介质断路器的高压配电室、低压干式电容器室，不应低于三级。屋顶承重构件应为二级。

2、有充油设备的高压配电室、高压电容器室的门，应为向外开的甲级防火门。

3、油浸变压器室的门应为向外开启甲级防火门。

4、低压配电室、无油高压配电室、干式变压器室及控制室值班室的门，不宜低于乙级的防火门标准。

5、配变电所各房间之间的通道门宜为双向开启门或向低压侧开启。

6、配变电所经常开启的门窗，不应直通相邻的酸、碱、蒸汽、粉尘和噪声严重的建筑。

7、配变电所开向室外的门窗、通风窗等应设有防雨雪和小动物进入室的设施。

8、高压配电室宜设不能开启的采光窗，窗台距室外地坪不宜低于1.8m，低压配电室可以设能开启的窗，但临街的侧墙不宜开窗。

9、变压器及配电装置室的门宽及高，应按最大运输件加外部尺寸0.3 m。

10、配电室长度大于7m时，应设有两个出口，并宜设置在配电室的两端，两个出口的距离超过60m宜增加一个出口。

11、当配变电所设在楼上或地下室时，应设有设备运输吊装孔，其吊装孔的尺寸应能满足最大设备运输的需要。

12、油浸变压器室的墙宜为砖墙勾缝、刷白，配变电所其他房间为抹灰刷白。

13、配变电所各房间地面宜采用高标号水泥抹面压光或水磨石地面，有通风要求的变压器室和电容器室，应采用抬高地坪的方案，变压器室的地面应设有坡向中间通风洞2%的坡度。

14、设置在地下室的配变电所，为防止地面水的侵入，要求配变电所的地面抬高不小于100~300mm。

15、配变电所的电缆夹层、电缆沟和电缆室，应考虑防水、排水措施。

color=Red配变电所《市建筑设计技术细则》---电气专业/color

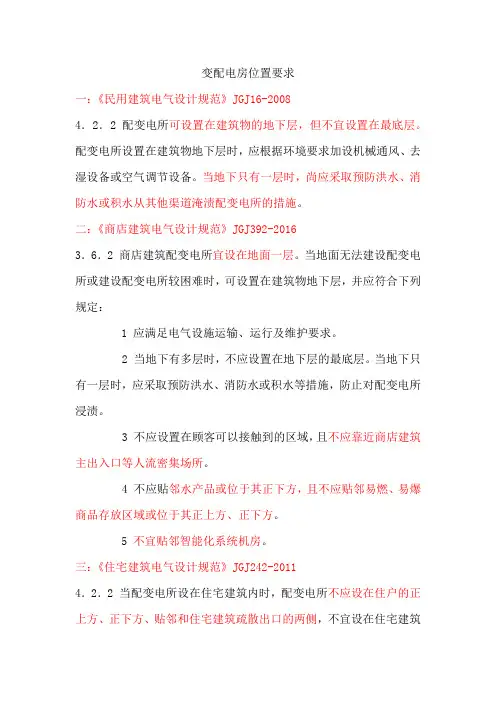

4.2.1第8条配变电所不宜设在火灾危险性大的场所正上方或正下方，当贴邻时其隔墙的耐火等级应为一级;门应为甲级防火门。

color=Red配电间《全国民用建筑工程设计技术措施》---电气专业/color

4.2.4第6条配电间的门应向外开，不宜低于乙级的防火门标准。配电间的墙壁应是耐火极限不低于1h的非燃烧体。(配电间是指安装楼层配电箱、控制箱、垂直干线、接地线等占用的建筑空间。)

color=Red弱电间《全国民用建筑工程设计技术措施》---电气专业/color

21.2.2 弱电间的位置选择：

1、弱电间应与配电间、电梯间、水暖管道间分别设置。

2、弱电间应设在便于管理、交通方便的位置，弱电间不宜临贴外墙。

3、弱电间的位置应方便各种管线的进出，尽量靠近控制室、机房，位于布线中心。

4、兼作综合布线系统楼层交接间时，弱电间距最远信息点的距离应满足水平电缆小于90m的要求。

5、根据建筑面积、系统出线的数量、路径等因素，每层设置一个及以上弱电间。每层弱电间应在与上下层对应的位置。

21.2.3 弱电间对建筑专业的要求：

1、弱电间的面积(净空)。

1)不进人的弱电间面积不宜小于1.0m(宽)x0.3~0.4m(深);

2)进人的弱电间面积不宜小于1.5mx2m，有三面墙可敷设竖向管线(槽)或安装设备，竖向管线不宜遇到建筑横梁;

3)兼作综合布线系统楼层交接间的面积不应小于5m2, 兼作综合布线系统设备间的面积不应小于10m2。

2、弱电间地坪宜高出本层地坪30mm。

3、弱电间的检修门应往外开，门的高度宜与同层其他房间门的高度一致，但不应低于1.85m，宽度不小于0.8m。

4、应根据系统设备的需求，采取防静电、防尘措施。

21.2.7 弱电间对消防、安防、通信的要求：

1、弱电间的设置应符合国家防火规的要求。

2、弱电间的墙壁应为耐火极限不低于1h的不燃烧体，检修门应采用不低于丙级的防火门。

3、弱电间应设置自身的安全防护装置。

4、弱电间应设置与上级管理部门通信的装置。

color=Red机房《全国民用建筑工程设计技术措施》---电气专业/color

21.3.1 机房是指办公楼、综合楼、住宅小区等民用建筑各智能化系统的主机设备、通信设备、综合布线系统设备、布线管槽、接地干线等占用的建筑空间。

21.3.3 机房的位置选择

1、机房不应设于变压器室、汽车库、厕所、锅炉房、洗衣房、浴室等产生蒸汽、烟尘、有害气体、电磁辐射干扰的相邻和上、下层相对应的位置。

2、远离易燃、易爆场所。

3、机房应设在便于管理、交通方便的位置，机房不宜临贴外墙。

4、机房的位置应方便各种管线的进出，尽量靠近弱电间、控制室。

21.3.10 机房(电气专业)对消防、安防、通信的要求：

1、机房的消防设置应符合国家消防规的要求。根据机房的规模、等级，配备卤代烷或二氧化碳等灭火装置，禁止使用自动喷淋系统(这一条针对电气的所有房间)。

2、机房应设置自身的安全防护装置，如门禁、紧急报警等设备，并纳入同类系统的统一管理。

3、机房应设置与控制室(或上级管理部门)的通信装置。

配变电所《民用建筑电气设计规》JGJ 16-2008 (强条)可燃油油浸电力变压器室的耐火等级应为一级。非燃或难燃介质的电力变压器室、电压为10(6)kv的配电装置室和电容器室的耐火等级不应低于二级。低压配电装置室和电容器室的耐火等级不应低于三级。

4.9.2(强条)配变电所的门应为防火门，并应符合下列规定：

1.配变电所位于高层主体建筑(或裙房)时，通向其它相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门;

2.配变电所位于多层建筑物的二层或更高层时，通向其它相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门

3.配变电所位于多层建筑物的一层时，通向相邻房间或过道的门应为乙级防火门;

4.配变电所位于地下层或下面有地下层时，通向相邻房间或过道的门应为甲级防火门;

5.配变电所附近堆有易燃物品或通向汽车库的门应为甲级防火门;

6.配变电所直接通向室外的门应为丙级防火门。

4.9.3配变电所的通风窗，应采用非燃烧材料。
