配电箱符号配电箱符号常用电气元件文字符号表电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）二、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。
配电箱系统图及各类符号标注说明
配电箱系统图及各类符号标注说明什么是配电箱? 所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途:便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
按结构特征和用途分类：(1)固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
(2)防护式(即封闭式)开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳，可靠墙或离墙安装。
柜每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜(即控制台)，面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
(3)抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
电气图纸符号说明
符号表示1AL-1在电气图中就指照明配电箱,编号1;其中,A--表示“组件及部件”；AL--双字母表示,后面的L表示用途功能,Lighting Distribution Board；2AP--表示电力配电箱,Power Distribution Board；3ALE--应急照明配电箱,Emergency Lighting Distribution Board;4后缀编号,同类设备数量少时直接加数字,数量多时,一般按楼层划分,如：AL1-1,AL1-2......表示安装在一层的第一个、第二个......例如：AL-1-4表示一层的第四个照明配电箱;如果箱内有电表,会画出电表的符号并标上KWH--,KWH是千瓦时,在图中表示电表,后面的字母表示电表型号如D是单相,S是三相,括号内的数字表示电表的最小电流值,后面大的数字表示最大电流值;5AK--电气配电柜6WL--回路编号WP1--配电箱内第一个插回路电器及安装方式1PC-PVC指塑料硬管2SC--焊接钢管3RC--热镀锌钢管4ZR--阻燃5KBG--一种薄壁钢管6CT--桥架7DW--智能空气断路器8ACC--吊顶内敷设9WC--暗敷设在墙内10FC--暗敷设在地面内11CC--暗敷在屋面或顶板内线缆及安装标注1电气图中 YJV-3×是指：YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆；3×表示3根平方毫米电线；SC20表示直径为20mm焊接钢管保护；FC表示地板或地面下敷设;2电气施工图纸:WL:1KV516RC40-FC 各表示：WL--表示回路编号YJV--聚乙烯绝缘聚氯乙烯护套电缆1KV耐压等级为1KV5芯16mm2铜芯电缆RC40--表示电缆保护管为直径为40热镀锌钢管；FC--敷设方式为地埋暗敷设;3电气施工图里 W—YJV—34mm05PC40 各表示：W7--一般W为沿墙面敷设YJV--交联聚乙烯绝缘的导线或电缆34mm --3芯4MM的线PC40 --采用40的塑料硬管电缆的承受功率4建筑电气安装图纸上的WP1-YJV-1KV-4×35＋1×25桥架的WP1-YJV各表示：WP1--这个配电箱内第一个插回路YJV--交联聚乙烯绝缘聚氯乙烯护套铜芯1KV--准确的因该是1kv 为相电压,1为线电压435+125 4根35平方毫米瓦形+1根25平方毫米圆形5建筑电气图解释一下C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50 每个字母符号数字分别指：C65N-16A 2P 是指使用C65小规格的断路器,最大分断电流为6000A,额定电流为16A,2P指双极;VE-30mA指漏电保护电流为30mAYJV 3X4mm SC25 HDPE50其中,YJV--交联聚乙烯电缆,34--三根四平方的；SC25--电缆穿25的焊接钢管敷设；HDPE50--50的波纹管敷设;C65N-C16/3P C65指断路器型号,N表示分断电流为6000A,C16表示保护照明线路用,容量为16A,3P表示3极;V VWC/FC -- 5平方的V V规格电缆穿32的焊接钢管沿墙或地面暗敷设;6电气图纸上的C65N—C40A/2Np1 ZR—YJV—3X16—CT/KBG32—SCE JXH2各表示：C65N施耐德旗下梅兰日兰牌断路器C曲线,40A电流的;ZR—YJV—3X16—CT/KBG32—SCE其中,ZR--阻燃,代表阻燃电缆还应该标注阻燃级别A、B、C;未标注可视为B级YJV--交联聚氯乙烯绝缘铜芯电缆3X16--三芯电缆,每芯电缆截面16平方毫米CT--沿桥架敷设还应标注桥架尺寸,可查阅平面图中桥架规格尺寸KBG32--沿KBG管敷设,管规格32KBG--一种薄壁钢管SCE--吊顶内敷设7建筑电气图中的1-T1/2-T1:2NH-YJV-56/CT 各表示：1-T1/2-T1 --回路编号2NH-YJV-56/CT --2根耐火交联聚乙烯绝缘聚氯乙烯护套电力电缆,5芯、截面6平方毫米,在电缆桥架内敷设;8实例简析：如图所示,图上的只有红色、绿色和白色部分与电气有关,其他的都是土建的墙、窗、门之类的东西;红色是导线,导线上的三个白色斜杠表示这段导线有三根线;N1、N2等是此段回路名称;绿色空心圈是吸顶灯,圆圈里有S的在其他地方是声控灯,但这里是防水灯;小实心圈带个尾巴的是开关,尾巴上一个杠的是单联开关,两个杠的是双联开关;小半圆加个小十字一样的就是插座,不管是不是实心;实心的是五孔插座相当于一个三孔插座和一个两孔插座合一起;五孔插座加个小对号尾巴的是有开关的插座;插座里边有字母的表示它的用途,比如有X的是洗衣机插座,有R的是热水器插座,有P的是排油烟机插座,有T的是镜前灯插座;实心的长方形是分户箱;分户箱上边一个斜杠出来上边有AL1—几的那个是分户箱名称;91P断路器一般用在照明控制1根火线使用,2P断路器是控制1火1零的,3P断路器一般用于3相电器,4P断路器用于3相4线;1P、2P、3P、4P指断路器的极数,电相序的排序是A、B、C、N;ABC指三相电的火线,N指三相四线的零线;1P断路器可接任意一相火线,2P断路器可接任意一相火线和一零线,3P断路器接三相火线,但前后相序要正确,即ACB;如果你负载的设备额定电压是220V时,就可以用1P或2P的断路器；如果是380V,就需要3P或4P了,对负载设备不需要零的就只选3P就可以了,如电动机、风机、水泵等只用3P断路器；如是380V的开水器、热水器之类的设备,就需要4P了,而且还要带漏电保护功能的断路器,这是为防止漏电事故,保障人身安全是必须的要用的;接线时需要注意的是：如果在同一个楼层里面,需要引出的1P及2P断路器较多的话,注意保持A、B、C相电的平衡,从总开关所引出的断路器ABC相要均衡引出,否则就会使总断路器使用寿命下降;10建筑电气施工图中 WLM104-YJV4240+1120-SC150-FC 各表示：WLM104--变电所出线回路的编号YJV4240+1120-SC150-FC 中,YJV--电缆型号,交联聚乙烯绝缘聚氯乙烯护套电力电缆；4240+1120--线型,穿150焊接钢管,埋地敷设;11在配电系统图中,WH是电度表的符号；KX通常是电压表的转换开关,通常有四个档位：AB相间电压、 BC相电压、 CA相电压和空档位。
配电箱系统图及各类符号标注说明
配电箱系统图及各类符号标注说明什么是配电箱? 所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途:便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
按结构特征和用途分类：(1)固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
(2)防护式(即封闭式)开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜(即控制台)，面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
(3)抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
电气工程图中常用配电箱符号
电气工程图中常用配电箱（屏、柜）
文字符号表
AL照明配电箱
AP动力配电箱
ALE应急照明配电箱
APE应急电力配电箱
AA低压配电屏
AH高压开关柜
AT电源自动箱)
AS信号箱
ACP并联电容器屏（柜）
AR继电器屏
AK刀开关箱
AF低压负荷开关箱
AW电能表箱
AX插座箱
电气图纸符号说明

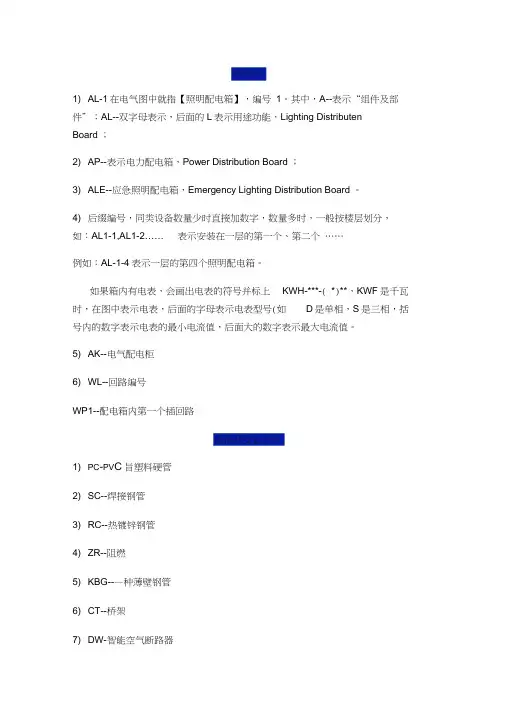

1) AL-1在电气图中就指【照明配电箱】，编号1。
其中，A--表示“组件及部件”；AL--双字母表示，后面的L表示用途功能，Lighting DistributenBoard ；2) AP--表示电力配电箱，Power Distribution Board ；3) ALE--应急照明配电箱，Emergency Lighting Distribution Board 。
4) 后缀编号，同类设备数量少时直接加数字，数量多时，一般按楼层划分，如：AL1-1,AL1-2……表示安装在一层的第一个、第二个……例如：AL-1-4表示一层的第四个照明配电箱。
如果箱内有电表，会画出电表的符号并标上KWH-***-( *)**，KWF是千瓦时，在图中表示电表，后面的字母表示电表型号(如D是单相，S是三相，括号内的数字表示电表的最小电流值，后面大的数字表示最大电流值。
5) AK--电气配电柜6) WL--回路编号WP1--配电箱内第一个插回路1) PC-PV C旨塑料硬管2) SC--焊接钢管3) RC--热镀锌钢管4) ZR--阻燃5) KBG--—种薄壁钢管6) CT--桥架7) DW-智能空气断路器8) ACC--吊顶内敷设9) WC-暗敷设在墙内10) FC--暗敷设在地面内11) CC--暗敷在屋面或顶板内1) 电气图中YJV-3X 2.5-SC20-FC是指：YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆；3X 2.5表示3根2.5 平方毫米电线；SC20表示直径为20mm旱接钢管保护；FC表示地板或地面下敷设。
2) 电气施工图纸：WL:YJV-0.66/1KV(5*16)RC40-FC 各表示：WL--表示回路编号YJV--聚乙烯绝缘聚氯乙烯护套电缆0.66/1KV 耐压等级为0.66/1KV5芯16mm铜芯电缆RC40--表示电缆保护管为直径为40热镀锌钢管；FC--敷设方式为地埋暗敷设。
3) 电气施工图里W—YJV-3*4mm05PC40 0.55KW各表示：W7--—般W为沿墙面敷设YJV--交联聚乙烯绝缘的导线或电缆3*4mm --3 芯4MM勺线PC40 --采用40的塑料硬管0.55KW--电缆的承受功率4）建筑电气安装图纸上的WP1-YJV-1KV4X 35+ 1X 25桥架的（WP1-YJV各表示：WP1--这个配电箱内第一个插回路YJV--交联聚乙烯绝缘聚氯乙烯护套铜芯1 KV--准确的因该是0.6/1kv 0.6 为相电压，1 为线电压4*35+1*25 4 根35平方毫米（瓦形）+1 根25 平方毫米（圆形）5）建筑电气图解释一下C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE5每个字母符号数字分别指：C65N-16A 2P是指使用C65小规格的断路器，最大分断电流为6000A,额定电流为16A, 2P指双极。
建筑工程技术《配电箱符号》
配电箱符号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜Aail，我可以发给你，你也可以在网上下载。
施耐德微型断路器代号标注方法：举例：1-C65N-C20212ASD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15AC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护2021-----额定电流，有1、2、4、6、10、16、20215、32、40、50、63A2A-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。
（其它不同品牌的微型断路器标注方法类似）常用电气元件文字符号表常用电气元件文字符号表常用电气元件文字符号表序号名称符号序号名称符号1 发电机G 40 电压小母线WV2 电动机M 41 控制小母线WCL3 控制变压器TC 42 事故音响小母线WFS4 自耦变压器TA 43 预告音响小母线W11 隔离开关QS 50 信号继电器KS12 负荷开关QL 51 闪光继电器KFR13 刀开关QK 52 差动继电器KD14 刀熔开关QR 53 接地继电器KE15 交流接触器KM 54 控制继电器KC16 电阻器R 55 热继电器（热元件）KH17 压敏电阻器RV 56 控制、选择转换开关SA18 启动电阻器RS 57 行程开关ST19 制动电阻器RB 58 微动开关SS2021容器C 59 限位开关SL21 电感器、电抗器L 60 按钮SB22 变频器U 61 合闸按钮SBC23 压力变换器B高压刀开关箱柜 AK箱 AX建筑自动化控制器箱 ABC箱 AFC设备箱 ABC住户 ADD箱 ATF分配器箱 AVP箱 AXT。
配电箱符号
配电箱符号之宇文皓月创作高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容抵偿柜 ACC或ACP直流配电AD操纵信号箱柜 AS控制屏台箱柜 AC继电呵护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 AVP接线端子箱 AXT敷设方式一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中经常使用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不克不及进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管暗示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的暗示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具装置方式的暗示CS-链吊DS-管吊W-墙壁装置C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC施奈德型号施耐德接触器:LC1-D09M5C型号含义：LC1----TeSys系列单个接触器D----09---电流规格A，有06、09、12、18、25、32、38、40、50、65、80、95、115、150、170、205、245、300、410、475、620（95以下自带INO+INC，95以上不带辅助接点）M----线圈电压代号，有B-24、CC-36、D-42、E-48、F-110、M-220、P-230、U-240、Q-380、V-400、N-415、R-440、S-500、Y-6605----50Hz，3.8以下是50/60Hz，7-50/60Hz，D-尺度直流线圈C----SSIC制造（9~620A）特点：TeSys系列接触器与TeSys系列热继电器可以直接插装。
常用配电箱系统表示符号
常用配电箱表示符号
AW 电表箱ALE 应急照明配电箱
DT 电梯电源箱AP 动力配电箱
AL 照明配电箱AT 双电源切换箱
VP 弱电箱如电视电话网络等SBX 水表箱
TX 电话网络箱FX 电话网络分线箱
DJ 对讲接线箱HD 家居多媒体接线箱
脱扣方式
MA-磁脱扣TM-热磁脱扣MIC-电子脱扣
电线敷设方式表示符号
AB-沿或跨梁（屋架）敷设BC-暗敷设在梁内AC-沿或跨柱敷设CLC-暗敷设在柱内WS-沿墙面敷设WC-暗敷设在墙内CE-沿天棚或顶板面敷设CC-暗敷设在屋面或顶板内
SCE-吊顶内敷设FC-地板或地面下敷设SC-穿焊接钢管敷设MT-穿电线管敷设PC-穿硬塑料管敷设M-用钢索敷设
CT-电缆桥架敷设MR-金属线槽敷设TC-电缆沟敷设
CP-穿金属软管敷设DB-直接埋设CE-混凝土排管敷设KPC-穿聚氯乙烯塑料波纹电线管敷设FPC-穿阻燃半硬聚氯乙烯管敷设
常用电线穿线管表示符号
扣压式镀锌薄壁电线管：KBG20焊接钢管：SC20
紧定式镀锌薄壁电线管：JDG20 PVC管：PC20
导线穿线管表示符号
SC-焊接钢管 MT-电线管PC-PVC塑料硬管CT-桥架FPC-阻燃塑料硬管MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管。
安装配电箱符号
AP 代表动力配电箱AC=控制箱AL 代表照明配电箱AW 代表电表箱VP 代表弱电箱如电视电话网络等AEL 应急照明箱AEP 应急动力配电箱或消防动力配电箱AL是照明箱，AA是低压柜，AH是高压柜，AP是普通动力箱柜，AT是双电源互投箱AX：电源插座箱ALZ：照明配电总箱GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP 直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT电力电缆与控制电缆区别用途不一样罢了电力电缆是0.6/1kv的如VV，YJV 控制电缆是450/750v 的如KVV，KVVP 一般电力电缆都在5芯以内一般用于强电控制电缆芯比较多，有时候客户要求不一，一般到37芯的，但也有更多芯的、============ 以下是相关资料电力电缆在电力系统主干线中用以传输和分配大功能电能，控制电缆从电力系统的配电点把电能直接传输到各种用电设备器具的电源连接线路。
配电柜配电箱符号
机房常用
AA——高压配电柜（低压柜部分）AP——低压电力配电箱柜AL——低压照明配电箱柜AT——双电源自动切换箱柜
AX——电源插座箱
AFC——火警报警控制器箱AS——操作信号箱柜
UAP ----UPS动力配电柜
UPD---UPS输出配电柜
PM---精密配电柜列头柜
AH——高压开关柜
AM——高压计量柜
AJ——高压电容柜
APE——应急电力配电箱柜ALE——应急照明配电箱柜AF——低压负荷开关箱柜
ACC或ACP——低压电容补偿柜AD——直流配电箱柜
AC——控制屏台箱柜
AR——继电保护箱柜
AW——计量箱柜
AE——励磁箱柜
ARC——低压漏电断路器箱柜
AM——多种电源配电箱柜AK——刀开关箱柜
ABC——建筑自动化控制箱柜ADD——住户配电箱
ATF——信号放大器箱AVP——分配器箱
AXT——接线端子箱ABC——设备监控器箱。
配电箱系统图及各类符号标注说明
配电箱系统图及各类符号标注说明什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上, 构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途：便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
按结构特征和用途分类：(1) 固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
(2) 防护式(即封闭式)开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜(即控制台)，面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
(3) 抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
配电箱图形符号
配电箱图形符号Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】配电箱图形符号高压开关柜AH 高压计量柜 AM 高压配电柜 AA 高压电容柜AJ 低压电力配电箱AP 低压照明配电箱柜AL 应急电力配电箱柜APE应急照明配电箱柜ALE 低压负荷开关箱柜 AF 低压电容补偿柜 ACC或ACP 直流配电箱柜 AD 操作信号箱柜 AS 控制屏台箱柜 AC 继电保护箱柜AR计量箱柜 AW 励磁箱柜 AE 低压漏电断路器箱柜 ARC 双电源自动切换箱柜AT 多种电源配电箱柜AM 刀开关箱柜 AK 电源插座箱 AX 建筑自动化控制器箱 ABC 火灾报警控制器箱 AFC 设备监控器箱 ABC 住户配线箱 ADD 信号放大器箱 ATF 分配器箱 AVP 接线端子箱 AXT图形符号图形符号国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱(盘)画于墙外为明装,除注明外底边边距地米画于墙内为暗装,除注明外底边边距地米电力配电箱(盘)照明配电箱(盘)画于墙外为明装,除注明外底边边距地米,明装电能表板底距地米画于墙内为暗装,除注明外底边边距地米,明装电能表板底距地米电源切换箱(盘)画于墙外为明装,除注明外底边边距地米画于墙内为暗装,除注明外底边边距地米电气图用图形符号事故照明配电箱(盘)画于墙外为明装,除注明外底边边距地米画于墙内为暗装,除注明外底边边距地米组合开关箱画于墙外为明装,除注明外底边边距地米画于墙内为暗装,除注明外底边边距地米电铃操作盘除注明外,底边距地米吹风机操作盘距地米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座米,均附接地螺丝按钮盒 圈或点数表示按钮数,除注明外,均为明装,距地米,按钮组合排列见设计图立柱式按钮箱风扇一般符号 除注明外,只做出线盒及吊钩暖风机或冷风机 轴流风扇风扇电阻开关 除注明外,距地米 电铃 除注明外,距地米号志箱交流电钟除注明外,只做出线口(明线时,用明插座),距顶米电气图用图形符号明装单相二级插座250伏-10安,距地米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地米(见本表注)明装单相三极插座(带接地) 明装单相四级插座(带接地) 380伏-15安,25安,距地米 暗装单相二级插座250伏-10安,距地米,居民住宅及儿童活动场所应注意安全插座,如采用明装单相三极插座(带接地)普通插座时,应距地米(见表下注)明装单相四级插座(带接地)380伏-15安,25安,距地米,容量选用见设计图暗装单相二级防脱锁紧型插座250伏-10安,距地米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地米2图形符号图集使用的范例和说明国标名称型号、规格、做法说明暗装单相三极防脱锁紧型插座(带接地)250伏-10安,距地米,居民住宅及儿童活动场所应采用安全插座,如采用普通插座时,应距地米暗装三相四极防脱锁紧型插座(带接地)380伏-20安,距地米安装T型插座50伏-10安,距地米(见表注)暗装调光开关调光开关,距地米(见表注)金属地面出线盒防水拉线开关(单相二线)250伏-3安,瓷制拉线开关(单极二线)250伏-3安拉线双控开关(单极三线)250伏-3安电气图用图形符号吊线灯附装拉线开关250伏-3安(立轮式),开关绘制方向表示拉线开关的安装方向明装单极开关(单极二线)跷板式开关,250伏-6安(见表注)暗装单极开关(单极二线)跷板式开关,250伏-6安(见表注)明装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装按钮式定时开关250伏-6安(见表注)暗装拉线式定时开关250伏-6安暗装拉线式多控开关250伏-6安暗装按钮式多控开关250伏-6安电铃开关250伏-6安天棚灯座(裸灯头)容量和安装方式见设计图墙上灯座(裸灯头)各灯具一般符号灯具型号见本图集花灯 符号下面的数字，为选用本图集中待选定型灯具的设计编号非定型特制灯具 具体要求详见工程图注，下面数字为区别种类的编号荧光灯列(带状排列荧光灯) 规格、容量、型号、数量按工程设计图要求，施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素(>的交流电子镇流器单管荧光灯 双管荧光灯 三管荧光灯 荧光灯花灯组合 防爆型光灯投光灯规格、容量详见设计图注3图形符号 图 集 使 用 的 范 例 和 说 明 国 标名 称 型号、规格、做法说明电源引入线 除注明外,架空引入时,高度与一层顶板同一般电杆 除有设计图或说明外,均按本图集带照明灯具的电杆带照明灯具的电杆及投照方向 拉线的一般符号 带撑杆的电杆带高桩拉线的电杆交流配电线路铝芯导线时为2根铜芯导线时为2根 导线型号的选择详见工程设计说明;除工程设计图中注明外,暗敷时,按图集JD5-605~607选配相应的管径及线槽交流配电线路铝芯导线时为3根铜芯导线时为3根交流配电线路铝芯导线时为4根铜芯导线时为4根交流配电线路铝芯导线时为5根铜芯导线时为5根 交流配电线路铝芯导线时为6根铜芯导线时为6根支路编号电缆穿管(钢管、非金属管)保护管径规格见具体工程图注中途穿线盒或分线盒做法见伸缩缝穿线盒 做法见电缆人孔除注明外,见电缆手孔管线引向符号 引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架 封闭式母线引向符号线 槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线 除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器4图形符号图集使用的范例和说明国标名称型号、规格、做法说明熔断器除注明外,均为RC1A瓷插式熔断器电气图用图形符号指示式电流表、电压表除注明外,为1T1-A型交流电流表除注明外,为1T1-V型交流电压表有功电能表除注明外,均由供电部门备料安装(虚线时为表位)无功电能表除注明外,均由供电部门备料安装(虚线时为表位)安培表的换相开关伏特表的换相开关壁龛电话交接箱除注明外,暗装距地米室内电话分线盒除注明外,只做出线口,暗装距地米扬声器除注明外,距顶板米广播分线箱(盘)除注明外,暗装距地米电话线路末端线路,简化标注时,只注明电话对数RVB(2×暗装时穿管1对1(2×SC15、PC15、TC20、FEC15、(KRG)202对2(2×3对3(2×4对4(2×5对5(2×广播线路除注明外,同电话线路注法,导线穿管见JD50-608电视线路除注明外,电缆采用SYY-75-5-1型,穿(KRG)15、FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司电气图用图形符号安装或敷设高度(米)自室内该处地面算起安装或敷设高度(米)自室外该处地面算起消防专用按钮SFAN-1型实验室用暗装塑料插销组板 安装高度:除注明者外,距地米;装于依墙实验台处,距台面上米 实验室用暗装插销组板 安装高度:除注明者外,距地米;装于依墙实验台处,距台面上米 实验室插销组板、箱编号 圈内数字:A 为分盘号;B 为设计选定插销组板或箱的排列方案电气图用图形符号实验室明装接地端子板右下角数字表示安装接地端子的节数,由设计选定.安装高度:除注明外,距地3米 实验室暗装接地端子箱接地接线柱板 采用633型100安接线柱组合电气图用图形符号。
配电箱图形符号
配电箱图形符号The Standardization Office was revised on the afternoon of December 13, 2020配电箱图形符号高压开关柜AH 高压计量柜 AM 高压配电柜 AA 高压电容柜AJ 低压电力配电箱AP低压照明配电箱柜AL 应急电力配电箱柜APE应急照明配电箱柜ALE 低压负荷开关箱柜 AF低压电容补偿柜 ACC或ACP 直流配电箱柜AD 操作信号箱柜 AS 控制屏台箱柜 AC 继电保护箱柜AR计量箱柜 AW 励磁箱柜 AE 低压漏电断路器箱柜 ARC 双电源自动切换箱柜AT多种电源配电箱柜 AM 刀开关箱柜 AK 电源插座箱 AX 建筑自动化控制器箱 ABC火灾报警控制器箱 AFC 设备监控器箱 ABC 住户配线箱 ADD 信号放大器箱 ATF 分配器箱 AVP 接线端子箱 AXT图形符号图形符号国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱(盘) 画于墙外为明装,除注明外底边边距地米画于墙内为暗装,除注明外底边边距地米电力配电箱(盘)照明配电箱(盘) 画于墙外为明装,除注明外底边边距地米,明装电能表板底距地米画于墙内为暗装,除注明外底边边距地米,明装电能表板底距地米电源切换箱(盘) 画于墙外为明装,除注明外底边边距地米画于墙内为暗装,除注明外底边边距地米电气图用图形符号事故照明配电箱(盘) 画于墙外为明装,除注明外底边边距地米画于墙内为暗装,除注明外底边边距地米组合开关箱画于墙外为明装,除注明外底边边距地米画于墙内为暗装,除注明外底边边距地米电铃操作盘除注明外,底边距地米吹风机操作盘距地米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座米,均附接地螺丝按钮盒 圈或点数表示按钮数,除注明外,均为明装,距地米,按钮组合排列见设计图 立柱式按钮箱 风扇一般符号 除注明外,只做出线盒及吊钩 暖风机或冷风机轴流风扇风扇电阻开关 除注明外,距地米 电铃 除注明外,距地米 号志箱交流电钟除注明外,只做出线口(明线时,用明插座),距顶米电气图用图形符号明装单相二级插座 250伏-10安,距地米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地米(见本表注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地米暗装单相二级插座 250伏-10安,距地米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地米(见表下注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地米,容量选用见设计图暗装单相二级防脱锁紧型插座250伏-10安,距地米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地米2图形符号图集使用的范例和说明国标名称型号、规格、做法说明暗装单相三极防脱锁紧型插座(带接地) 250伏-10安,距地米,居民住宅及儿童活动场所应采用安全插座,如采用普通插座时,应距地米暗装三相四极防脱锁紧型插座(带接地)380伏-20安,距地米安装T型插座50伏-10安,距地米(见表注) 暗装调光开关调光开关,距地米(见表注) 金属地面出线盒防水拉线开关(单相二线)250伏-3安,瓷制拉线开关(单极二线)250伏-3安拉线双控开关(单极三线)250伏-3安电气图用图形符号吊线灯附装拉线开关250伏-3安(立轮式),开关绘制方向表示拉线开关的安装方向明装单极开关(单极二线)跷板式开关,250伏-6安(见表注)暗装单极开关(单极二线)跷板式开关,250伏-6安(见表注)明装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装按钮式定时开关250伏-6安(见表注)暗装拉线式定时开关250伏-6安暗装拉线式多控开关250伏-6安 暗装按钮式多控开关 250伏-6安 电铃开关 250伏-6安天棚灯座(裸灯头)容量和安装方式见设计图墙上灯座(裸灯头)各灯具一般符号 灯具型号见本图集 花灯符号下面的数字，为选用本图集中待选定型灯具的设计编号非定型特制灯具 具体要求详见工程图注，下面数字为区别种类的编号 荧光灯列(带状排列荧光灯) 规格、容量、型号、数量按工程设计图要求，施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素(>的交流电子镇流器 单管荧光灯 双管荧光灯 三管荧光灯 荧光灯花灯组合 防爆型光灯投光灯规格、容量详见设计图注3图形符号 图 集 使 用 的 范 例 和 说 明国 标名 称 型号、规格、做法说明 电源引入线 除注明外,架空引入时,高度与一层顶板同一般电杆天天电气社区,除有设计图或说明外,均按本图集带照明灯具的电杆带照明灯具的电杆及投照方向拉线的一般符号带撑杆的电杆带高桩拉线的电杆交流配电线路铝芯导线时为2根铜芯导线时为2根导线型号的选择详见工程设计说明;除工程设计图中注明外,暗敷时,按图集JD5-605~607选配相应的管径及线槽交流配电线路铝芯导线时为3根铜芯导线时为3根交流配电线路铝芯导线时为4根铜芯导线时为4根交流配电线路铝芯导线时为5根铜芯导线时为5根交流配电线路铝芯导线时为6根铜芯导线时为6根支路编号电缆穿管(钢管、非金属管)保护管径规格见具体工程图注中途穿线盒或分线盒做法见伸缩缝穿线盒做法见电缆人孔除注明外,见电缆手孔管线引向符号引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号线槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器4图形符号图集使用的范例和说明国标名称型号、规格、做法说明熔断器除注明外,均为RC1A瓷插式熔断器电气图用图形符号指示式电流表、电压表除注明外,为1T1-A型交流电流表天天电气社区[除注明外,为1T1-V型交流电压表有功电能表除注明外,均由供电部门备料安装(虚线时为表位)无功电能表除注明外,均由供电部门备料安装(虚线时为表位)安培表的换相开关伏特表的换相开关壁龛电话交接箱除注明外,暗装距地米室内电话分线盒除注明外,只做出线口,暗装距地米扬声器除注明外,距顶板米广播分线箱(盘) 除注明外,暗装距地米电话线路末端线路,简化标注时,只注明电话对数RVB(2×暗装时穿管1对1(2×SC15、PC15、TC20、FEC15、(KRG)202对2(2×3对3(2×4对4(2×5对5(2×广播线路除注明外,同电话线路注法,导线穿管见JD50-608电视线路除注明外,电缆采用SYY-75-5-1型,穿(KRG)15、FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司电气图用图形符号安装或敷设高度(米)自室内该处地面算起安装或敷设高度(米)自室外该处地面算起消防专用按钮SFAN-1型实验室用暗装塑料插销组板安装高度:除注明者外,距地米;装于依墙实验台处,距台面上米实验室用暗装插销组板安装高度:除注明者外,距地米;装于依墙实验台处,距台面上米实验室插销组板、箱编号圈内数字:A为分盘号;B为设计选定插销组板或箱的排列方案电气图用图形符号实验室明装接地端子板右下角数字表示安装接地端子的节数,由设计选定.安装高度:除注明外,距地3米实验室暗装接地端子箱接地接线柱板采用633型100安接线柱组合电气图用图形符号。
配电箱各类符号标注
配电箱各类符号标注:根据图纸《配电箱系统图》中标注NPX630/3P 400A中:NPX630是断电器的型号，3P是三极，400A 指最大断路电流为400A。
NPX160/3P 160A WL1 YJV-4*70+1*35-SC80 FC 58.8W AP3配电箱：NPX160是断电器的型号3P指三极，额定频率为50Hz,额定绝缘电压为690V，脱扣器电流40-160A。
WL1：指回路1。
后面还有回路2等。
YJV:铜芯交联聚乙烯电缆。
NHYJV:耐火铜芯交联聚乙烯电缆4*70+1*35：指4根线芯截面70mm2加一根线芯截面35的中性线芯。
SC80:指穿直径为80的焊接钢管(俗称黑铁管)。
FC:指暗敷在地面内。
C65N-C10/1P WL1 BV-3*2.5-SC15 CC 0.78KW 照明：C65N为断电器型号C10/1P：断电器最大断路电流为10A，极数为一极。
BV:铜芯聚氯乙烯绝缘电线3*2.5：3根线芯截面面积2.5mm2的SC15:穿直径15mm的钢管CC:暗敷设在屋面或顶板内。
C65N-C16/3P WL5 BV-4*4-SC20 FC WC 3.7KW 380V空调插座：回路5中，断电器型号为C65N，最大断路电流为16A，采用4根线芯截面4mm2的铜芯聚氯乙烯绝缘电缆，穿直接20mm的钢管，暗敷设在地面内、墙内。
另：各种敷设方式：AB-沿或跨梁(屋架)敷设BC-暗敷设在梁内AC-沿或跨柱敷设CLC-暗敷设在柱内WS-沿墙面敷设WC-暗敷设在墙内CE-沿天棚或顶板面敷设CC-暗敷设在屋面或顶板内SCE-吊顶内敷设FC-地板或地面下敷设SC-穿焊接钢管敷设MT-穿电线管敷设PC-穿硬塑料管敷设FPC-穿阻燃半硬聚氯乙烯管敷设CT-电缆桥架敷设MR-金属线槽敷设M-用钢索敷设KPC-穿聚氯乙烯塑料波纹电线管敷设CP-穿金属软管敷设DB-直接埋设TC-电缆沟敷设CE-混凝土排管敷设。
脱扣方式：MA-磁脱扣TM-热磁脱扣MIC-电子脱扣分断能力分5个等级：F:36KA N:50KA H:70KA S:100KA L:150KA。
配电箱系统图的所有符号,你都认识吗？
配电箱系统图的所有符号，你都认识吗？什么是配电箱？所有用户用电的总的一个电路分配箱工作原理：配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途：便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
分类：按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
（3）抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电箱各类符号标注:
根据图纸《配电箱系统图》中标注
NPX630/3P 400A中:NPX630是断电器的型号，3P是三极，400A 指最大断路电流为400A。
NPX160/3P 160A WL1 YJV-4*70+1*35-SC80 FC 58.8W AP3配电箱：
NPX160是断电器的型号
3P指三极，额定频率为50Hz,额定绝缘电压为690V，脱扣器电流40-160A。
WL1：指回路1。
后面还有回路2等。
YJV:铜芯交联聚乙烯电缆。
NHYJV:耐火铜芯交联聚乙烯电缆
4*70+1*35：指4根线芯截面70mm2加一根线芯截面35的中性线芯。
SC80:指穿直径为80的焊接钢管(俗称黑铁管)。
FC:指暗敷在地面内。
C65N-C10/1P WL1 BV-3*2.5-SC15 CC 0.78KW 照明：
C65N为断电器型号
C10/1P：断电器最大断路电流为10A，极数为一极。
BV:铜芯聚氯乙烯绝缘电线
3*2.5：3根线芯截面面积2.5mm2的
SC15:穿直径15mm的钢管
CC:暗敷设在屋面或顶板内。
C65N-C16/3P WL5 BV-4*4-SC20 FC WC 3.7KW 380V空调插座：回路5中，断电器型号为C65N，最大断路电流为16A，采用4根线芯截面4mm2的铜芯聚氯乙烯绝缘电缆，穿直接20mm的钢管，暗敷设在地面内、墙内。
另：
各种敷设方式：
AB-沿或跨梁(屋架)敷设
BC-暗敷设在梁内
AC-沿或跨柱敷设
CLC-暗敷设在柱内
WS-沿墙面敷设
WC-暗敷设在墙内
CE-沿天棚或顶板面敷设
CC-暗敷设在屋面或顶板内
SCE-吊顶内敷设
FC-地板或地面下敷设
SC-穿焊接钢管敷设
MT-穿电线管敷设
PC-穿硬塑料管敷设
FPC-穿阻燃半硬聚氯乙烯管敷设
CT-电缆桥架敷设
MR-金属线槽敷设
M-用钢索敷设
KPC-穿聚氯乙烯塑料波纹电线管敷设CP-穿金属软管敷设
DB-直接埋设
TC-电缆沟敷设
CE-混凝土排管敷设。
脱扣方式：
MA-磁脱扣
TM-热磁脱扣
MIC-电子脱扣
分断能力分5个等级：
F:36KA N:50KA H:70KA S:100KA L:150KA。
