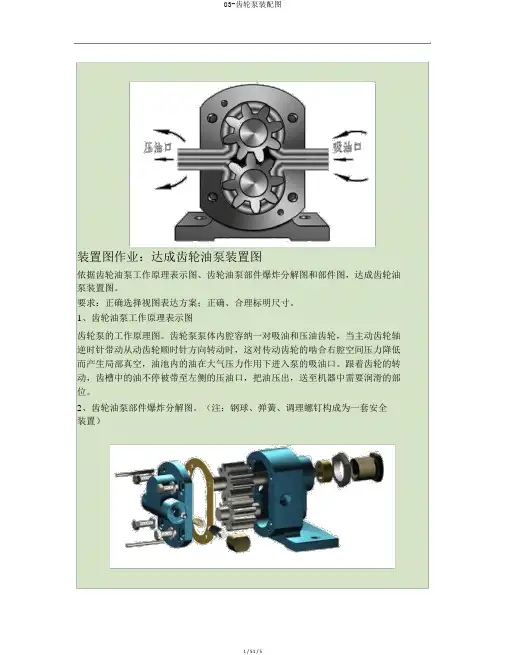

03-齿轮泵装配图
装置图作业：达成齿轮油泵装置图
依据齿轮油泵工作原理表示图、齿轮油泵部件爆炸分解图和部件图，达成齿轮油泵装置图。
要求：正确选择视图表达方案；正确、合理标明尺寸。
1、齿轮油泵工作原理表示图
齿轮泵的工作原理图。
齿轮泵泵体内腔容纳一对吸油和压油齿轮，当主动齿轮轴逆时针带动从动齿轮顺时针方向转动时，这对传动齿轮的啮合右腔空间压力降低而产生局部真空，油池内的油在大气压力作用下进入泵的吸油口。
跟着齿轮的转动，齿槽中的油不停被带至左侧的压油口，把油压出，送至机器中需要润滑的部位。
2、齿轮油泵部件爆炸分解图。
（注：钢球、弹簧、调理螺钉构成为一套安全
装置）
4、部件图泵盖
压盖螺母齿轮轴
从动轴弹簧
齿轮钢球
防备螺母圆柱销
调理螺钉
左端方头对边尺寸： 8mm
泵体
Rc1/2 的相关尺寸（大端）：锥度1：16，大径 20.955，小径 18.631。
项目4 齿轮油泵装配图的识读 《机械制图》课件
二、任务实施
1．分离零件 根据方向、间隔相同的剖面线将泵体从装配图中分离出来， 如图4-11(a)所示，由于在装配图中泵体的可见轮廓线可能被其 他零件遮挡，所以分离出来的图形可能是不完整的，必须补全， 将主、左视图对照分析，想象出泵体的整体形状，如图4-11(b) 所示。
任务2 齿轮油泵泵体零件图的拆画
图4-8 齿轮油泵工作原理
任务1 齿轮油泵装配图的识读
三、任务实施
如图4-8所示，当主动轮逆时针方向转动时，带动从动轮顺时针方向 转动，两轮啮合区内右边的油被齿轮带走，压力降低形成负压，油池内 的油在大气压力作用下进入油泵低压区内的吸油口，随着齿轮的转动， 齿槽中的油不断沿箭头方向被带至左边的压油口把油压出，送至机器中 需要润滑的部分。
表4-2 直齿圆柱齿轮各部分尺寸计算公式
任务1 齿轮油泵装配图的识读
二、相关知识
图4-5 单个圆柱齿轮的画法
(a)
(b)
图4-6 圆柱齿轮啮合的画法
任务1 齿轮油泵装配图的识读
二、相关知识
③对于斜齿或人字齿的圆柱齿轮，可用三条与齿线方向一致的细实线 表示。
(2)两圆柱齿轮啮合的画法 两标准圆柱齿轮啮合时，两齿轮的分度圆相切，此时分度圆又称为节 圆。两圆柱齿轮的啮合画法，关键是啮合区的画法，其他部分仍按单个 齿轮的画法规定绘制，如图4-6所示。 ①在投影为圆的视图中，两齿轮的节圆相切。啮合区内齿顶圆均用粗 实线绘制，也可省略不画。 ②在投影为非圆的视图中，啮合区的齿顶线和齿根线不必画出，节线 画成粗实线。 ③在剖视图中，啮合区内两齿轮节线重合，画细点画线，齿根线画粗 实线。齿顶线的画法是将一个齿轮的轮齿用粗实线绘制，另一个齿轮的 轮齿被遮挡的部分用虚线绘制，也可省略不画。 如图4-7所示，在啮合区的剖视图中，由于齿根高与齿顶高相差0.25m， （m指的是模数，并不是单位“米’’），因此，一个齿轮的齿顶线与 另一个齿轮的齿根线之间，应有0.25m的间隙。
1．分离零件 根据方向、间隔相同的剖面线将泵体从装配图中分离出来， 如图4-11(a)所示，由于在装配图中泵体的可见轮廓线可能被其 他零件遮挡，所以分离出来的图形可能是不完整的，必须补全， 将主、左视图对照分析，想象出泵体的整体形状，如图4-11(b) 所示。
任务2 齿轮油泵泵体零件图的拆画
图4-8 齿轮油泵工作原理
任务1 齿轮油泵装配图的识读
三、任务实施
如图4-8所示，当主动轮逆时针方向转动时，带动从动轮顺时针方向 转动，两轮啮合区内右边的油被齿轮带走，压力降低形成负压，油池内 的油在大气压力作用下进入油泵低压区内的吸油口，随着齿轮的转动， 齿槽中的油不断沿箭头方向被带至左边的压油口把油压出，送至机器中 需要润滑的部分。
表4-2 直齿圆柱齿轮各部分尺寸计算公式
任务1 齿轮油泵装配图的识读
二、相关知识
图4-5 单个圆柱齿轮的画法
(a)
(b)
图4-6 圆柱齿轮啮合的画法
任务1 齿轮油泵装配图的识读
二、相关知识
③对于斜齿或人字齿的圆柱齿轮，可用三条与齿线方向一致的细实线 表示。
(2)两圆柱齿轮啮合的画法 两标准圆柱齿轮啮合时，两齿轮的分度圆相切，此时分度圆又称为节 圆。两圆柱齿轮的啮合画法，关键是啮合区的画法，其他部分仍按单个 齿轮的画法规定绘制，如图4-6所示。 ①在投影为圆的视图中，两齿轮的节圆相切。啮合区内齿顶圆均用粗 实线绘制，也可省略不画。 ②在投影为非圆的视图中，啮合区的齿顶线和齿根线不必画出，节线 画成粗实线。 ③在剖视图中，啮合区内两齿轮节线重合，画细点画线，齿根线画粗 实线。齿顶线的画法是将一个齿轮的轮齿用粗实线绘制，另一个齿轮的 轮齿被遮挡的部分用虚线绘制，也可省略不画。 如图4-7所示，在啮合区的剖视图中，由于齿根高与齿顶高相差0.25m， （m指的是模数，并不是单位“米’’），因此，一个齿轮的齿顶线与 另一个齿轮的齿根线之间，应有0.25m的间隙。
齿轮油泵装配图31949ppt课件
小结
1. 掌握装配图的规定画法、特殊画法。
2. 画装配图首先选好主视图，确定较好的视图 表达方案，把部件的工作原理、装配关系、
零件之间的连接固定方式和重要零件的主要
结构表达清楚。
3. 根据尺寸的作用，弄清装配图应标注哪几类 尺寸。
4. 掌握正确的画图方法和步骤。画图时必须首 先了解每个零件在轴向、径向的固定方式，
⒋ 分析零件，弄清零件的结构形状。
顺序： ★先看主要零件，再看次要零件； ★先看容易分离的零件，再看其它零件； ★先分离零件，再分析零件的结构形状。
精品课件
35
怎样把零件从装配图中 分离出来呢？
① 根据剖面线的方向和间隔的不同，及视图 间的投影关系等区分形体。
② 看零件编号，分离不剖零件。
③ 看尺寸，综合考虑零件的功用、加工、装 配等情况，然后确定零件的形状。
其余尺寸都在图上按比例直接量取，并圆
整。与标准件连接或配合的尺寸, 如螺纹、
倒角、退刀槽等要查标准注出。有配合要
求的表面，要注出尺寸的公差带代号或偏
差数值。
精品课件
40
(4) 根据零件各表面的作用和工作要求，注出 表面粗糙度代号。
① 配合表面： Ra值取3.2~0.8，公差等级高 的Ra取较小值。
④ 形状不能确定的部分，要根据零件的功用 及结构常识确定。
精品课件
36
如: 泵体
其主体部分的外形和内腔都是长圆形， 腔内容纳一对齿轮，泵体上有轴孔。
前后锥台形的凸起有进、出油口与内腔 相通，泵体左端面有与端盖连接固定用的螺 钉孔和销孔。
底板部分是长方形，左、右各有一个固 定用的螺栓孔，上面的凸台和下面的方槽， 都用于减少加工面。
精品课件
齿轮油泵装配体
Ⅰ Ⅱ
齿 数 模 数 齿形角
Ⅰ
Ⅱ
技术要求 1.未注倒角均为1X45° 2.调质处理 HB=220-250
图名 材料
比例 数量
4、其余零件
从动齿轮轴
垫片
工作图：
从动齿轮轴
齿 数 模 数 齿形角
其余
Ⅰ Ⅱ
Ⅰ Ⅱ
技术要求 1.未注倒角均为1X45° 2.调质处理 HB=220-250
图名 材料
比例 数量
1. 主动齿轮轴及从动齿轮轴与泵体、泵盖的配合均为 φ18H7/f6; 2. 齿轮的齿顶圆与泵体齿轮腔的配合为φ48H8/f7; 3. 销孔配合为φ5H7/h6 4. 齿轮两侧面与泵体泵盖配合为25H8/h7; 5. 两齿轮中心距为42H8。
结
束
序号
螺 塞 小 垫 片 弹 簧 钢珠定位圈 钢 珠 螺栓M6X20 垫 圈 6 泵 盖 圆柱销 垫 片 主动轴齿轮 锁紧螺母 填料压盖 填 料 从动轴齿轮 泵 体 零件名称
工业用纸
工业用纸
石 棉
数量
材
料
备 注
齿轮油泵
齿轮油泵装配图
附注
九、零件模型及工作图
1、泵体
视图选择：
方案一
工作图：
其余
技术要求:
齿轮油泵的工作原理
三、目的与要求
目的：
1.初步掌握装配体的测绘方法和步骤； 2.掌握装配图的表达方法； 3.进一步练习零部件的测绘方法步骤及零件草图、 零件工作图的绘制方法； 4.掌握常用测量工具的测量方法； 5.掌握尺寸的分类及尺寸协调和圆整的原则和方法； 6.掌握公差配合的标注方法。
要求：
垫片
t 0.03─0.1
图名 垫 片 比例 材料 数量
齿 数 模 数 齿形角
Ⅰ
Ⅱ
技术要求 1.未注倒角均为1X45° 2.调质处理 HB=220-250
图名 材料
比例 数量
4、其余零件
从动齿轮轴
垫片
工作图：
从动齿轮轴
齿 数 模 数 齿形角
其余
Ⅰ Ⅱ
Ⅰ Ⅱ
技术要求 1.未注倒角均为1X45° 2.调质处理 HB=220-250
图名 材料
比例 数量
1. 主动齿轮轴及从动齿轮轴与泵体、泵盖的配合均为 φ18H7/f6; 2. 齿轮的齿顶圆与泵体齿轮腔的配合为φ48H8/f7; 3. 销孔配合为φ5H7/h6 4. 齿轮两侧面与泵体泵盖配合为25H8/h7; 5. 两齿轮中心距为42H8。
结
束
序号
螺 塞 小 垫 片 弹 簧 钢珠定位圈 钢 珠 螺栓M6X20 垫 圈 6 泵 盖 圆柱销 垫 片 主动轴齿轮 锁紧螺母 填料压盖 填 料 从动轴齿轮 泵 体 零件名称
工业用纸
工业用纸
石 棉
数量
材
料
备 注
齿轮油泵
齿轮油泵装配图
附注
九、零件模型及工作图
1、泵体
视图选择：
方案一
工作图：
其余
技术要求:
齿轮油泵的工作原理
三、目的与要求
目的：
1.初步掌握装配体的测绘方法和步骤； 2.掌握装配图的表达方法； 3.进一步练习零部件的测绘方法步骤及零件草图、 零件工作图的绘制方法； 4.掌握常用测量工具的测量方法； 5.掌握尺寸的分类及尺寸协调和圆整的原则和方法； 6.掌握公差配合的标注方法。
要求：
垫片
t 0.03─0.1
图名 垫 片 比例 材料 数量
齿轮泵装配图
装配作业：完成齿轮油泵装配
根据齿轮油泵工作原理示意图、齿轮油泵零件爆炸分解图和零件图，完成齿轮油泵装配图。
要求：正确选择视图表达方案；正确、合理标注尺寸。
1、齿轮油泵工作原理示意图
齿轮泵的工作原理图。
齿轮泵泵体内腔容纳
一对吸油和压油齿轮，当主动齿轮轴逆时针带动
从动齿轮顺时针方向转动时，这对传动齿轮的啮
合右腔空间压力降低而产生局部真空，油池内的
油在大气压力作用下进入泵的吸油口。
随着齿轮
的转动，齿槽中的油不断被带至左边的压油口，
把油压出，送至机器中需要润滑的部位。
2、齿轮油泵零件爆炸分解图
（注：钢球、弹簧、调节螺钉组成为一套安全装置）
3、零件表
零件名称数量材料（备注）零件名称数量材料
泵盖 1 HT200 螺母 1 Q235-A
泵体 1 HT200 压盖 1 HT200
纸垫片 1 钢球 1 45
齿轮轴 1 45 （z=10, m=4）弹簧 1 65-A
从动齿轮 1 45 （z=10, m=4）调节螺钉 1 Q235-A
从动轴 1 45 防护螺母 1 Q235-A
圆柱销 2 Q235-A（5x52）螺栓M8X22 4 Q235-A（GB/T 5782）填料 1 毡垫圈 4 Q235-A（GB/T 97.1）
4、零件图
（泵盖）
（压盖）（螺母）
（齿轮轴）
（从动轴）（弹簧）
（齿轮）（钢球）（防护螺母）（圆柱销）
（调节螺钉）
左端方头对边尺寸：8mm
（泵体）
Rc1/2的有关尺寸（大端）：锥度1：16，大径20.955，小径18.631。
齿轮油泵_减速器_千斤顶__全套零件图加装配图_课程设计指导
4.草图中的标题栏采用简化格式绘制。
二、装配图绘制
根据微动机构装配示意图及零件草图,用尺规（或绘 图软件）绘制装配图。具体要求：
1.图纸幅面A3,绘图比例1∶1。 2.表达方案:主视图按示意图位置放置并采用全剖视; 左视图按A-A位置剖切并采用 半剖视。另外,增加B-B和C-C两个位置的全剖视图,在 绘制过程中分析各视图的作用。 3.标准件的绘制按明细表中提供的标记,查表确定其 结构和尺寸。 4.按装配图中的5种尺寸（规格或性能尺寸、装配尺 寸、外形尺寸、安装尺寸及其他重 要尺寸）进行尺寸标注。
读进刀减速器的装配 图,拆画壳体零件图。
15-5读装配图,拆画零件图(进刀减速器)
15-5读装配图,拆画零件图(进刀减速器)
主视图
B向视图
B
俯视图
A向视图
A
D向视图
C向视图
进刀减速器壳体的立体图
表达方法之一
表达方法之二
壳体零件图
15-6 第十一次作业 零、部件测绘与 表达（微动机构）
5.标题栏、明细栏按国家标准规定格式绘制。
二、装配图绘制
二、装配图绘制
手轮
垫圈
轴套
螺杆
支座
支座
支座
导套
导杆
键10X20
螺钉M5X8 GB/T71-1985
螺钉M3X8 GB/T73-1985
螺钉M3X4 GB/T65-2000
螺钉M6X12 GB/T75-1985
微调机构装配图
吉林大学
千斤顶
1:1
15-2画齿轮泵装配图
CB01齿轮油泵装配示意图
螺柱M8X20 键8X28 主动齿轮 轴套 填料 压盖 螺柱M6X22 螺母M6 垫圈6 传动齿轮 销2.5X26
二、装配图绘制
根据微动机构装配示意图及零件草图,用尺规（或绘 图软件）绘制装配图。具体要求：
1.图纸幅面A3,绘图比例1∶1。 2.表达方案:主视图按示意图位置放置并采用全剖视; 左视图按A-A位置剖切并采用 半剖视。另外,增加B-B和C-C两个位置的全剖视图,在 绘制过程中分析各视图的作用。 3.标准件的绘制按明细表中提供的标记,查表确定其 结构和尺寸。 4.按装配图中的5种尺寸（规格或性能尺寸、装配尺 寸、外形尺寸、安装尺寸及其他重 要尺寸）进行尺寸标注。
读进刀减速器的装配 图,拆画壳体零件图。
15-5读装配图,拆画零件图(进刀减速器)
15-5读装配图,拆画零件图(进刀减速器)
主视图
B向视图
B
俯视图
A向视图
A
D向视图
C向视图
进刀减速器壳体的立体图
表达方法之一
表达方法之二
壳体零件图
15-6 第十一次作业 零、部件测绘与 表达（微动机构）
5.标题栏、明细栏按国家标准规定格式绘制。
二、装配图绘制
二、装配图绘制
手轮
垫圈
轴套
螺杆
支座
支座
支座
导套
导杆
键10X20
螺钉M5X8 GB/T71-1985
螺钉M3X8 GB/T73-1985
螺钉M3X4 GB/T65-2000
螺钉M6X12 GB/T75-1985
微调机构装配图
吉林大学
千斤顶
1:1
15-2画齿轮泵装配图
CB01齿轮油泵装配示意图
螺柱M8X20 键8X28 主动齿轮 轴套 填料 压盖 螺柱M6X22 螺母M6 垫圈6 传动齿轮 销2.5X26
齿轮油泵详细装配图
⑵ 结构分析
销套5
轴承座1
下轴衬2
轴承盖4 上轴衬3
螺母8 垫圈6 螺柱7
① 装配关系
☆ 轴承座与轴承盖 轴承座上的凹
销套5
螺母8 垫圈6
槽与轴承盖下的凸
螺柱7
起配合定位。 ☆ 轴衬与轴承座孔 轴向：轴衬两端凸缘
轴承盖4 上轴衬3
定位。
径向： 轴衬外表面配合
及销套定位。
② 联接固定关系
轴承座1 下轴衬2
⒉ 正确 视图、剖视、规定画法、及装配关系 等的表示方法正确，符合国标规定。
⒊ 清楚 读图时清楚易懂。
二、视图选择的步骤和方法
⒈ 部件分析
工作原理 配合关系 结 构 联接固定关系
相对位置关系
例：如图所示的滑动轴承 ⑴ 工作原理：
滑动轴承是用来支撑轴及轴上零件的一种装置。 轴的两端分别装入滑动轴承的轴孔中转动，以传递 扭矩。
2. 相邻零件的接触表 面或配合表面画一条 线;否则画两条线
3. 对于连接件、轴、 手柄、球等实心件， 当经过轴线剖切时按 不剖绘制
二、装配图的特殊表达方法
1. 沿结合面剖切或拆卸画法 2. 假象画法: 1) 有关相邻零件
11-2-3
2) 运动件运动范围或极限位置
假想画法
返回
3. 简化画法 1)某些工艺结构 2)有关相同结构
1) 抄注 2)量取 3)自定 4) 计算 5) 查表
返回
1) 写在指引线一端的细实线上或细实线圆内 2) 字高比尺寸数字大一号或两号
3. 指引线画法
1) 指引线用细实线绘制 2) 指在零件可见轮廓内,末端画黑点或箭头 3) 对装配关系清楚的零件组,允许采用公共指引线
返回
齿轮油泵装配图41396
45
B-B
整理版ppt
图齿 轮 油 泵 装 配
46
如此，逐个零件分析之后，可知齿轮 油泵的形状和结构为：
整理版ppt
37
整理版ppt
齿 轮 泵 立 体 图
38
二、根据装配图拆画零件图
1. 拆画零件图的步骤：
(1) 按读装配图的要求，看懂部件的工作 原理、装配关系和零件的结构形状。
(2) 根据零件图视图表达的要求，确定各 零件的视图表达方案。
(3) 根据零件图的内容和画图要求，画出 零件工作图。
从主视图开始， 画各视图的主要轮 廓。
4. 按装配顺序, 画 主装配线上其它 零件。
整理版ppt
23
5. 画其它装配线
进、出口单 向阀，小轮、轴 等。
6. 画细部结构 弹簧、销钉等。
整理版ppt
24
7. 完成装配图
检查无误后 加深图线，画剖 面线，标注尺寸， 对零件进行编号， 填写明细栏、标 题栏，书写技术 要求等，完成装 配图。
邻零部件，以及运动机件的极限位置，可 用双点画线表示。
运动机件的极 限位置轮廓线 画双点画线。
整理版ppt
8
⒊ 简化画法 零件的工艺结构，
垫圈厚度夸大画出
如倒角、圆角、退刀槽
等可不画。
倒角、退 刀槽不画
滚动轴承、螺栓联接
等可采用简化画法。
⒋ 夸大画法
薄垫片的厚度、 小间隙等可适当 夸大画出。
滚动轴承 简化画法
12
⒉ 选择主视图
选择原则：
＠ 符合部件的工作位置。
＠ 能清楚表达部件的工
作原理、主要的装配 关系或其结构特征。
⒊ 选择其它视图
表达主视图没能 表达的内容。
