渣浆泵型号意义
渣浆泵说明书
目录一、概述 (2)二、特点 (2)三、型号和表示方法 (3)四、工作原理 (3)五、结构说明 (3)六、装配和拆卸 (4)七、设备安装 (5)八、运转 (6)九、维护保养 (7)十、故障分析 (9)附录1（耐磨材料选择表）附录2（密封型式选择表）附录3（泵传动方式选择）一、概述1、本系列渣浆泵系高效节能、单级、单吸、悬臂式离心泵，用来输送含有固体颗粒的磨蚀性或腐蚀性浆体。
广泛用电力、矿山、冶金、煤炭、建材、化工、食品、水利及污水处理等行业。
其固液混合体的最大重量浓度：灰浆为45%，矿浆为60%。
2、本系列泵有50多个基本型号，通过变速可获得300多种性能供用户选择。
3、过流部件材质应根据输送浆体的物理（颗粒组成、粒径、形状、硬度、浓度）和化学（酸、碱、油）特性而定。
（各种材质及特点可通过附录1查得）4、泵的传动方式有直联传动和皮带传动两种形式，共分为DC、HC、CR、CL、ZV、CV等多种方式。
（详见附录3）从原动机方向看，泵为顺时针方向旋转。
二、特点针对渣浆泵的三大技术难题：寿命短、密封难、能耗大，我厂通过技术攻关设计制造了独具特点的ZJA及ZJLA系列两相流渣浆泵。
由于两相流渣浆泵的水利设计充分考虑了固液流场的运动情况，所以在渣浆输送时能保持良好的性能。
其技术特点如下：（1）高效节能：一般的杂质泵输送浆体时，其效率总是下降的，而且浓度越高，粒径越大，降低的幅度也越大。
而二相流渣浆泵输送浆体时，其效率一般高于清水。
这是因为泵的水力设计是以固液二相流场设计的，对清水和渣浆的输送来讲，更适应渣浆的输送。
这一降一升，二相流泵的运行效率提高了3~10%。
所以二相流泵具有新的能量转换规律。
（2）耐磨蚀、使用寿命延长：一般杂质泵输送浆体时，固体发生的主要是撞击磨损，水泵的汽蚀性能随着流量的加大而恶化。
而二相流渣浆泵的流道设计符合固体流场的变化规律，固体沿着叶轮型线运动，叶轮发生的主要是磨擦磨损，泵的汽蚀性能随着流量的加大变化比较平稳，所以二相流泵具有新的磨损规律。
泵的型号表示方法
泵的种类繁多，各有各的型号，齿轮泵网总结了一下所以泵的开头型号，供大家参考，有不正确的地方请指正。
谢谢！以下是各种泵型号,泵型号含义：IS的含义是: 清水泵ISGB的含义是: 搭净水泵ISW的含义是: 卧式浑水泵SG的含义是: 型浑水管道泵S.SH的含义是: 单吸泵YT的含义是: 单吸清水泵YW的含义是: 漩涡泵ZX的含义是: 自吸泵、ISG的含义是: 立式浑水泵ISR的含义是: 型双吸冷水泵IRG的含义是: 型立式热水泵IRGB的含义是: 立式便拆暖水泵ISWR的含义是: 坐式冷水泵SGR的含义是: 冷水管道泵IH的含义是: 化工泵IHG的含义是: 立式化农泵IHGB的含义是: 立式即搭化农泵SGP的含义是: 管道化工泵DF的含义是: 多级化工泵GDLP的含义是: 多级化工泵FSB的含义是: 氟塑料开金泵FB的含义是: 耐腐化泵AFB的含义是: 双级化农泵IHF的含义是: 氟塑料化工泵FY的含义是: 耐腐化化工泵FYS的含义是: 氟开金液上泵IY的含义是: 双打油泵A Y的含义是: 离心机油泵YG的含义是: 坐式油泵YGB的含义是: 立式即搭暖水泵SGB的含义是: 管讲油泵ISWB的含义是: 卧式油泵WRY的含义是: 热油泵CYZ的含义是: 自吸油泵‘KCB的含义是: 齿轮油泵2CY的含义是: 单齿轮油泵2CG低温齿轮油泵多级净水泵D的含义是: 净水多级泵MD的含义是: 耐磨多级泵DC的含义是: 锅炉给水泵DG的含义是: 锅炉给水泵DL的含义是: 坐式少级泵DLR的含义是: 坐式少级暖火泵GDL的含义是: 立式少级泵TSW A的含义是: 坐式多级泵LG的含义是: 立式多级管讲泵AS.A V的含义是: 潜水排污泵WQ的含义是: 有梗塞排污泵WL的含义是: 立式排污泵WY的含义是: 液上排污泵GW的含义是: 管讲排污泵HW的含义是: 蜗壳混淌泵ZW的含义是: 从呼排污泵WG的含义是: 污水泵PW的含义是: 污水泵PWL的含义是: 立式污水泵NL的含义是: 立式泥沙泵NWL的含义是: 立式泥浆泵YPN的含义是: 坐式泥浆泵YPNL的含义是: 立式泥浆泵LXL的含义是: 卧式浆泵ZJ的含义是: 渣浆泵ZJM的含义是: 渣浆泵M.AH.HH的含义是: 渣浆泵I-1B的含义是: 螺杆淡浆泵QJ的含义是: 淡井潜水泵QS的含义是: 冲水潜水泵QY的含义是: 油沁潜水泵SZ.SK的含义是: 水环式实空泵ZKB的含义是: 实空泵SZB的含义是: 实空泵X的含义是: 真空泵CQ的含义是: 磁力驱动泵CQF的含义是: 塑料磁力驱静泵CQB的含义是: 没有锈钢磁力驱静泵ZCQ的含义是: 从呼磁力驱静泵PB的含义是: 屏蔽泵QBY的含义是: 气动气动隔膜泵DBY的含义是: 电动放料阀气动隔膜泵XBD的含义是: 长攻泵WFB的含义是: 从控自呼泵N的含义是: 寒凝泵NW的含义是: 赢水泵。

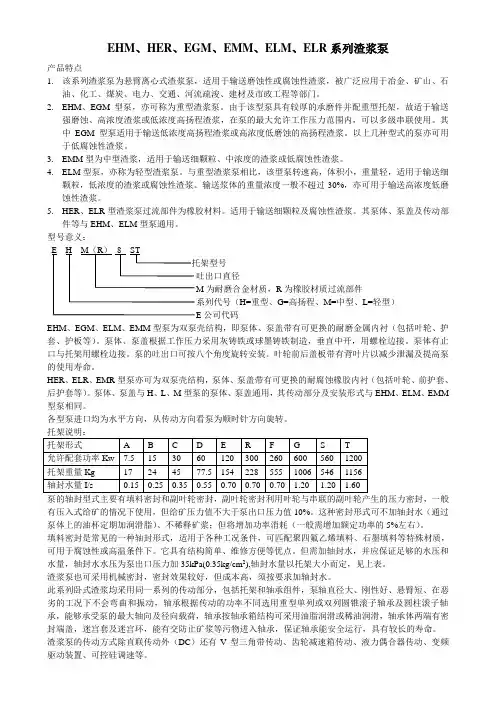

EHM、HER、EGM、EMM、ELM、ELR系列渣浆泵
EHM、HER、EGM、EMM、ELM、ELR系列渣浆泵产品特点1.该系列渣浆泵为悬臂离心式渣浆泵，适用于输送磨蚀性或腐蚀性渣浆，被广泛应用于冶金、矿山、石油、化工、煤炭、电力、交通、河流疏浚、建材及市政工程等部门。
2.EHM、EGM型泵，亦可称为重型渣浆泵。
由于该型泵具有较厚的承磨件并配重型托架，故适于输送强磨蚀、高浓度渣浆或低浓度高扬程渣浆，在泵的最大允许工作压力范围内，可以多级串联使用。
其中EGM型泵适用于输送低浓度高扬程渣浆或高浓度低磨蚀的高扬程渣浆。
以上几种型式的泵亦可用于低腐蚀性渣浆。
3.EMM型为中型渣浆，适用于输送细颗粒、中浓度的渣浆或低腐蚀性渣浆。
4.ELM型泵，亦称为轻型渣浆泵。
与重型渣浆泵相比，该型泵转速高，体积小，重量轻，适用于输送细颗粒，低浓度的渣浆或腐蚀性渣浆。
输送浆体的重量浓度一般不超过30%，亦可用于输送高浓度低磨蚀性渣浆。
5.HER、ELR型渣浆泵过流部件为橡胶材料。
适用于输送细颗粒及腐蚀性渣浆。
其泵体、泵盖及传动部件等与EHM、ELM型泵通用。
型号意义：为耐磨合金材质，R为橡胶材质过流部件H=重型、G=高扬程、M=中型、L=轻型）公司代码EHM、EGM、ELM、EMM型泵为双泵壳结构，即泵体、泵盖带有可更换的耐磨金属内衬（包括叶轮、护套、护板等）。
泵体、泵盖根据工作压力采用灰铸铁或球墨铸铁制造，垂直中开，用螺栓边接。
泵体有止口与托架用螺栓边接。
泵的吐出口可按八个角度旋转安装。
叶轮前后盖板带有背叶片以减少泄漏及提高泵的使用寿命。
HER、ELR、EMR型泵亦可为双泵壳结构，泵体、泵盖带有可更换的耐腐蚀橡胶内衬（包括叶轮、前护套、后护套等）。
泵体、泵盖与H、L、M型泵的泵体、泵盖通用，其传动部分及安装形式与EHM、ELM、EMM 型泵相同。
各型泵进口均为水平方向，从传动方向看泵为顺时针方向旋转。
泵的轴封型式主要有填料密封和副叶轮密封，副叶轮密封利用叶轮与串联的副叶轮产生的压力密封，一般有压入式给矿的情况下使用，但给矿压力值不大于泵出口压力值10%。
3NBB260-3510-7-45泥浆泵型号意义
3NBB260-35/10-7-45泥浆泵技术参数
型式：三缸单作用往复式活塞泵
活塞行程mm：100
缸套内径mm：85
活塞每分钟往复次数：187 121 76 43 25
额定流量 L/min：260 167 106 60 35
吸水管直径：Φ89mm
排水管直径：Φ50mm
三角带规格型号：煤矿用阻燃抗静电V带MV-2740～15200 （电机端Li=2242mm 3根） 机架端Li=2652mm 4根
感谢欣赏
3NBB260-35/10-7-45泥浆泵
3NBB260-35/10-745泥浆泵
中煤 sh10
壹 贰 叁
3NBB260-35/10-7-45泥浆泵产品 介绍
3NBB260-35/10-7-45泥浆泵型号意 义
目 录
3NBB260-35/10-7-45泥浆泵技术 参数
3NBB260-35/10-7-45泥浆泵产品介绍
3NBB260-35/10-7-45型煤矿用泥浆泵为卧式三缸单作用活塞泵。冲洗液以泥浆为主，能够适应硬质合金 及金刚石钻进。由于增加了5挡变速装置，所以对各种不同地质条件、各种不同钻探工艺的特殊要求均能 满足。适用于各种煤田采掘工作面的地质中深孔钻探，也适用于冶金地质、水文地质等同行业钻探的需 要。
高压胶管规格型号：钢丝缠绕液压橡胶软管4SP-51(用户自备)
配套动力型号：YBK2-225M-4
配套动力功率：45 KW。
3NBB260-35/10-7-45 泥浆泵型号意义
型号：3NBB260-35/10-7-45泥浆 泵 3—缸数； N—泥浆（工作介质）； B—泵类； B—变量； 260～35—额定流量范围 （L/min）； 10～7—额定排出压力范围 （MPa）； 45—电机功率（kw）。
泥浆泵型号意义及用途
泥浆泵型号意义及用途泥浆泵是一种用于输送或排放污泥、泥浆或其他浓稠液体的设备。
泥浆泵的型号有很多，主要根据其结构、工作方式和适用场合的不同进行分类。
以下是泥浆泵型号的意义及用途介绍：1.卧式单级离心泵（AH泵）：这种泵适用于输送含有固体颗粒的矿山、冶金、煤炭、电力、建材等行业中的泥浆。
其特点是结构简单，维修方便，泵体呈卧式布置，能够输送高浓度的泥浆。
2.立式悬浮泵（SP泵）：该泵适用于输送高浓度泥浆和浆料，广泛应用于矿山、冶金、煤炭等行业。
其特点是结构紧凑，占地面积小，噪音低，使用寿命长。
3.陶瓷浆泵（SH泵）：陶瓷浆泵适用于输送带有高浓度磨损颗粒的泥浆，如煤浆、矿浆等。
其特点是耐磨性能好，具有较长的使用寿命。
广泛应用于电力、冶金、煤炭等行业中。
4.桥式双吸泵（S宣州系列）：该泵适用于输送大流量、低压头的泥浆，工作效率高。
主要用于输送含有大颗粒的泥浆。
5.不锈钢泿浆泵：这种泵的泵体、叶轮和泵套等接触泥浆介质的部件均采用不锈钢制造，适用于输送耐腐蚀泥浆和其他具有特殊要求的介质。
6.柱塞泵：柱塞泵是一种可调式容积泵，在泥浆泵中广泛应用于石油钻机。
它可以实现变量关注的输送，适用于高压、大流量的泥浆输送。
7.潜水泥浆泵：潜水泥浆泵适用于在泥浆中的抽管、起动、排浆和抽沉。
其主要用途包括疏浚、挖掘、填土等工程。
8.柴油机驱动泥浆泵：柴油机驱动泥浆泵适用于战地、野外、采矿、勘探、疏浚等无电源供应地区的泥浆输送。
它可以使用柴油机驱动，具有便携、灵活使用的特点。
以上是一些常见的泥浆泵型号及其用途介绍。
不同的泥浆泵适用于不同的场合和介质条件，选择适合的泵型可以提高工作效率，减少维修成本，延长设备使用寿命。
ZDS型二相流渣浆泵

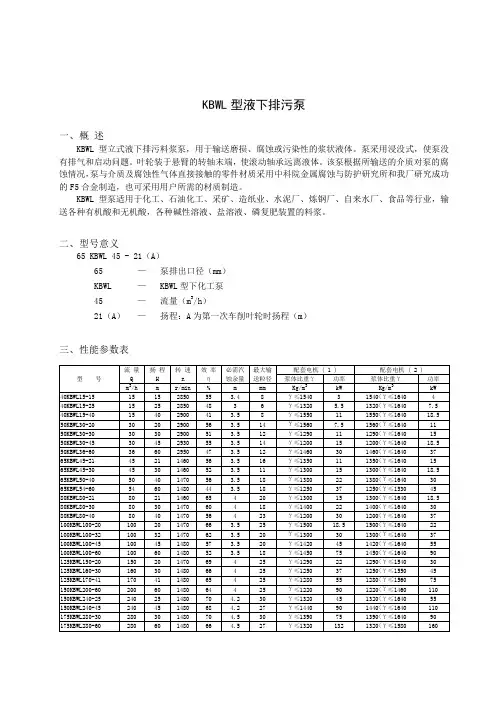

KBWL型液下排污泵
一、概述
KBWL型立式液下排污料浆泵，用于输送磨损、腐蚀或污染性的浆状液体。
泵采用浸没式，使泵没有排气和启动问题。
叶轮装于悬臂的转轴末端，使滚动轴承远离液体。
该泵根据所输送的介质对泵的腐蚀情况，泵与介质及腐蚀性气体直接接触的零件材质采用中科院金属腐蚀与防护研究所和我厂研究成功的F5合金制造，也可采用用户所需的材质制造。
KBWL型泵适用于化工、石油化工、采矿、造纸业、水泥厂、炼钢厂、自来水厂、食品等行业，输送各种有机酸和无机酸，各种碱性溶液、盐溶液、磷复肥装置的料浆。
二、型号意义
65 KBWL 45 - 21（A）
65 —泵排出口径（mm）
KBWL —KBWL型下化工泵
45 —流量（m3/h）
21（A）—扬程：A为第一次车削叶轮时扬程（m）
三、性能参数表。
ZGB系列渣浆泵说明书样本
1.概述ZGB(P)系列渣浆泵是我厂针对除灰除渣工况特点, 在多年渣浆泵设计制造经验基础上, 广泛吸取国内外先进技术和研究成果, 自行开发设计的新型产品。
该系列产品具有结构合理、效率高、寿命长、可靠性高、维修方便、运行费用低等显著优点, 广泛用于电力、冶金、矿山、煤炭、建材、化工等工业部门输送含有磨蚀或腐蚀性的渣浆, 特别适用于电厂灰渣输送。
泵型号意义:例如:100 Z G B (P)多级串联( 3-4) 级( 1、2级无标记)系列代号高扬程渣浆泵吐出口直径( mm)2.结构说明ZGB(P)系列渣浆泵结构相似, 均为卧式、单级、单吸、悬臂双泵壳离心式, 其结构特点分泵头部分、轴封部分、传动部分作分别说明。
2.1泵头部分ZGB(P)系列渣浆泵为双泵壳结构, 即泵体、泵盖带有可更换的耐磨金属内衬( 包括护套、护板等) , 如图1和图2所示。
泵体、泵盖根据工作压力采用灰铸铁或球墨铸铁制造。
该系列泵均为垂直中开式, 吐出口方向可按450间隔八个角度旋转安装。
叶轮前后盖板设有付叶轮以减少泄漏及提高泵的使用寿命。
该系列进口均为水平方向, 从传动端看泵为顺时针旋转。
起动及运转时, 严禁电机反方向旋转。
否则, 将使泵叶轮脱落造成事故。
2.2 轴封部分轴封有两种型式:(1) 付叶轮加填料组合式密封: 该种密封型式是我厂采用可靠性设计研制的高性能密封, 它使轴封的泄漏减少到了最小。
针对某些不允许稀释、不允许加轴封水的特殊工况( 单级) 也能正常工作, 并达到无任何泄漏的效果。
付叶轮、减压盖、轴套均采用耐磨材料制造, 维修量少、使用寿命长, 使整机平均无故障工作时间MTBF大大提高。
(2) 机械密封: 该形式的密封特别适用于多级串联渣浆泵的密封, 完全无泄漏。
凡串联渣浆泵二级及二级以上, 建议采用高压轴封水的机械密封, 单级采用付叶轮加填料组合式密封。
2.3轴封水压对于单级( 或串联一级) 采用填料加付叶轮组合式密封, 轴封水压力一般不低于0.2Mpa。
泵的种类及代号编码
以下是各种泵型号,泵型号含义：IS的含义是: 清水泵ISGB的含义是: 搭净水泵ISW的含义是: 卧式浑水泵SG的含义是: 型浑水管道泵S.SH的含义是: 单吸泵YT的含义是: 单吸清水泵YW的含义是: 漩涡泵ZX的含义是: 自吸泵、ISG的含义是: 立式浑水泵ISR的含义是: 型双吸冷水泵IRG的含义是: 型立式热水泵IRGB的含义是: 立式便拆暖水泵ISWR的含义是: 坐式冷水泵SGR的含义是: 冷水管道泵IH的含义是: 化工泵IHG的含义是: 立式化农泵IHGB的含义是: 立式即搭化农泵SGP的含义是: 管道化工泵DF的含义是: 多级化工泵GDLP的含义是: 多级化工泵FSB的含义是: 氟塑料开金泵FB的含义是: 耐腐化泵AFB的含义是: 双级化农泵IHF的含义是: 氟塑料化工泵FY的含义是: 耐腐化化工泵FYS的含义是: 氟开金液上泵IY的含义是: 双打油泵AY的含义是: 离心机油泵YG的含义是: 坐式油泵YGB的含义是: 立式即搭暖水泵SGB的含义是: 管讲油泵ISWB的含义是: 卧式油泵WRY的含义是: 热油泵CYZ的含义是: 自吸油泵‘ KCB的含义是: 齿轮油泵2CY的含义是: 单齿轮油泵2CG低温齿轮油泵多级净水泵D的含义是: 净水多级泵MD的含义是: 耐磨多级泵DC的含义是: 锅炉给水泵DG的含义是: 锅炉给水泵DL的含义是: 坐式少级泵DLR的含义是: 坐式少级暖火泵GDL的含义是: 立式少级泵TSWA的含义是: 坐式多级泵LG的含义是: 立式多级管讲泵AS.AV的含义是: 潜水排污泵WQ的含义是: 有梗塞排污泵WL的含义是: 立式排污泵WY的含义是: 液上排污泵GW的含义是: 管讲排污泵HW的含义是: 蜗壳混淌泵ZW的含义是: 从呼排污泵WG的含义是: 污水泵PW的含义是: 污水泵PWL的含义是: 立式污水泵NL的含义是: 立式泥沙泵NWL的含义是: 立式泥浆泵YPN的含义是: 坐式泥浆泵YPNL的含义是: 立式泥浆泵LXL的含义是: 卧式浆泵ZJ的含义是: 渣浆泵ZJM的含义是: 渣浆泵M.AH.HH的含义是: 渣浆泵I-1B的含义是: 螺杆淡浆泵QJ的含义是: 淡井潜水泵QS的含义是: 冲水潜水泵QY的含义是: 油沁潜水泵SZ.SK的含义是: 水环式实空泵ZKB的含义是: 实空泵SZB的含义是: 实空泵X的含义是: 真空泵CQ的含义是: 磁力驱动泵CQF的含义是: 塑料磁力驱静泵CQB的含义是: 没有锈钢磁力驱静泵ZCQ的含义是: 从呼磁力驱静泵PB的含义是: 屏蔽泵QBY的含义是: 气动气动隔膜泵DBY的含义是: 电动放料阀气动隔膜泵XBD的含义是: 长攻泵WFB的含义是: 从控自呼泵N的含义是: 寒凝泵NW的含义是: 赢水泵水泵（抽水泵）型号代表的意思 水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。
泵的种类及代号编码
以下是各种泵型号,泵型号含义：IS的含义是: 清水泵ISGB的含义是: 搭净水泵ISW的含义是: 卧式浑水泵SG的含义是: 型浑水管道泵S.SH的含义是: 单吸泵YT的含义是: 单吸清水泵YW的含义是: 漩涡泵ZX的含义是: 自吸泵、ISG的含义是: 立式浑水泵ISR的含义是: 型双吸冷水泵IRG的含义是: 型立式热水泵IRGB的含义是: 立式便拆暖水泵ISWR的含义是: 坐式冷水泵SGR的含义是: 冷水管道泵IH的含义是: 化工泵IHG的含义是: 立式化农泵IHGB的含义是: 立式即搭化农泵SGP的含义是: 管道化工泵DF的含义是: 多级化工泵GDLP的含义是: 多级化工泵FSB的含义是: 氟塑料开金泵FB的含义是: 耐腐化泵AFB的含义是: 双级化农泵IHF的含义是: 氟塑料化工泵FY的含义是: 耐腐化化工泵FYS的含义是: 氟开金液上泵IY的含义是: 双打油泵AY的含义是: 离心机油泵YG的含义是: 坐式油泵YGB的含义是: 立式即搭暖水泵SGB的含义是: 管讲油泵ISWB的含义是: 卧式油泵WRY的含义是: 热油泵CYZ的含义是: 自吸油泵‘ KCB的含义是: 齿轮油泵2CY的含义是: 单齿轮油泵2CG低温齿轮油泵多级净水泵D的含义是: 净水多级泵MD的含义是: 耐磨多级泵DC的含义是: 锅炉给水泵DG的含义是: 锅炉给水泵DL的含义是: 坐式少级泵DLR的含义是: 坐式少级暖火泵GDL的含义是: 立式少级泵TSWA的含义是: 坐式多级泵LG的含义是: 立式多级管讲泵AS.AV的含义是: 潜水排污泵WQ的含义是: 有梗塞排污泵WL的含义是: 立式排污泵WY的含义是: 液上排污泵GW的含义是: 管讲排污泵HW的含义是: 蜗壳混淌泵ZW的含义是: 从呼排污泵WG的含义是: 污水泵PW的含义是: 污水泵PWL的含义是: 立式污水泵NL的含义是: 立式泥沙泵NWL的含义是: 立式泥浆泵YPN的含义是: 坐式泥浆泵YPNL的含义是: 立式泥浆泵LXL的含义是: 卧式浆泵ZJ的含义是: 渣浆泵ZJM的含义是: 渣浆泵M.AH.HH的含义是: 渣浆泵I-1B的含义是: 螺杆淡浆泵QJ的含义是: 淡井潜水泵QS的含义是: 冲水潜水泵QY的含义是: 油沁潜水泵SZ.SK的含义是: 水环式实空泵ZKB的含义是: 实空泵SZB的含义是: 实空泵X的含义是: 真空泵CQ的含义是: 磁力驱动泵CQF的含义是: 塑料磁力驱静泵CQB的含义是: 没有锈钢磁力驱静泵ZCQ的含义是: 从呼磁力驱静泵PB的含义是: 屏蔽泵QBY的含义是: 气动气动隔膜泵DBY的含义是: 电动放料阀气动隔膜泵XBD的含义是: 长攻泵WFB的含义是: 从控自呼泵N的含义是: 寒凝泵NW的含义是: 赢水泵水泵（抽水泵）型号代表的意思水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。
M、AH、HH型渣浆泵说明书
M、AH、HH型渣浆泵一、产品概述：渣浆泵的研制和应用方面有着多年的成熟经验，并在引进吸收国外先进技术的基础上，形成了性能范围覆盖面完善的产品系列，其中M.AH.HH系列的产品应用尤为广泛，通过在冶金、矿山、电厂、化工等行业中的使用，发现该系列产品具有结构合理，运行可靠，寿命长等特点。
二、特点：M.AH.HH渣浆泵为悬臂、卧式离心渣浆泵。
适用于冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆。
该类型泵也可以多级串联使用。
M.AH型渣浆泵的泵体具有可更换的耐磨金属内衬或橡胶内衬，叶轮采用耐磨金属或橡胶材料。
HH型泵的泵体内衬和叶轮采用耐磨金属。
M.AH.HH型渣浆泵的轴封可采用填料密封或离心密封。
泵的吐出口位置可根据需要按45°间隔，旋转八个不同的角度安装使用。
三、型号意义:如：10/8ST-AH（或Ｍ，ＨＨ）10-泵吸入口直径（寸）8-泵吐出口直径（寸）ST-托架型式AH、M-渣浆泵HH-高扬程四、选型简介:参阅该泵性能曲线，选用流量范围应为：M、AH型泵：对高浓度：强磨蚀性渣浆流量范围为40~80%对中浓度：中磨蚀性渣浆流量范围为40~100%对低浓度：低磨蚀性渣浆流量范围为40~120%HH型泵：对中浓度：中磨蚀性渣浆流量范围为40~80%对低浓度：低磨蚀性渣浆流量范围为40~100%某一转速下的最高效率点对应流量为100%渣浆泵结构：AH渣浆泵、杂质泵为悬臂、卧式双壳轴向吸入离心渣浆泵。
泵的吐出口位置可根据需要按45℃间隔，旋转八个不同的角度安装使用。
渣浆泵材质：AH渣浆泵、杂质泵的泵体具有可更换的耐磨金属内衬，叶轮、护套、护板等过流部件均采用耐磨金属。
五、渣浆泵使用：在小流量低扬程区域内，可以输送强磨蚀渣浆；在高扬程大流量区域内输送轻磨蚀渣浆。
适用于冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆，该类型泵也可以多级串联使用。
六、渣浆泵密封形式：AH渣浆泵、杂质泵的轴封可采用填料密封、副叶轮密封、填料加副叶轮密封、机械密封等型式。
常见泵代号的意义
常见泵的型号MD—煤矿用卧式耐磨多级离心泵，适应于有颗粒的介质，具备耐磨的特点。
D—单吸多级分段式离心泵，供输送清水及物理化学性质类似的液体使用，输送介质温度不超过80℃，矿山可用。
DG—单吸多级分段式锅炉给水泵，输送介质温度不超过105℃，适用于各种中低压锅炉给水或输送类似的热水等场合。
DM—单吸多级分段式矿用离心泵，可输送杂质量小于1%,颗粒度小于0.1毫米的液体，改变过流部件材质可抽送弱酸或弱碱液体。
输送介质最高温度不超过80℃。
矿山可用。
DF—单吸多级耐腐蚀泵，供输送不含固体颗粒，温度为-20℃～+105℃的腐蚀性液体，泵进口允许压力小于0.6MPa。
矿山可用。
DW—卧式多级不锈钢离心水泵，适用于对不锈钢SUS304不产生明显腐蚀性的洁净介质（不含颗粒或杂质），可应用于纯净水供应系统、小型压力锅炉供水，特别适用于压力喷洗、洗车、楼层增压。
DL—立式泵系立式、单吸多级、分段式离心泵，供输送常温（<80 ℃）清水及物理化学性质类似于清水的液体之用。
LG—立式单吸多级分段式离心泵，供输送常温清水及物理化学性质类似于清水液体。
立式安装，主要应用于高层建筑供水，也可应用于厂矿、企业给水排水以及低压锅炉循环用水。
IS—单级单吸清水离心泵。
IR—单级单吸热水离心泵，I供输送清水或物理化学及化学性质类似的工业用水，温度不高于150℃，工作压力为1.6MPa。
又叫保温泵。
IY—单级单吸离心油泵，适用于输送不含固体颗粒，粘度小于120厘沲的无腐蚀油类和石油产品，输送液体温度－20℃～80℃，允许进口压力0.6Mpa。
IW—单级单吸离心泵，污水泵，用于输送含有固体颗粒的工业城市污水。
ISP—单级单吸离心泵，清水泵。
IHZ—单级单吸离心泵，化工泵，用来输送腐蚀性但不含颗粒类似于水的液体。
IRG—单级单吸离心泵，高温热水泵。
IYG—单级单吸离心泵，冷热油泵。
IN—单级单吸离心泵，尿素泵，或其他不含颗粒的腐蚀性液体。
渣浆泵型号意义
一、.渣浆泵的用途渣浆泵可广泛用于矿山，电力、冶金、煤炭、环保等行业输送含有磨蚀性固体颗粒的浆体。
如冶金选渣浆泵矿厂矿浆输送，火电厂水力除灰、洗煤厂煤浆及重介输送，疏浚河道，河流清淤等。
在化工产业，也可输送一些含有结晶的腐蚀性浆体。
首先，在选矿厂的应用，80%左右都是用在矿山行业选矿厂。
由于矿石初选工况较为恶劣，因此在这一工段，渣浆泵的使用寿命普遍较低。
当然，不同的矿石，磨蚀性也不一样。
如在精矿输送等工段相对磨蚀性减小，泵的整体使用寿命也就较长。
所以一般用户在采购过程中经常问到供应商的产品的使用寿命问题时候，严格讲任何一家生产商等都不会毫无根据的为用户承诺一个准确使用寿命周期，因为过流部件的使用寿命（耐磨耐腐蚀件）的寿命取决于多种不同因素，工况的的多样性和复杂性导致同样品质的材质的使用寿命是有差异的。
但是在前期选型阶段可以让有实力的生产厂家为其做合理工况选型设计。
其次，在电力行业，主要是火力发电厂。
目前我国电厂中主要是火力发电和水利发电，在火电厂中，由于用大量燃煤发电，燃煤后的炉渣或者灰渣需要清除，渣浆泵被用在除灰渣的作用，炉渣通过混合一定量的水后，通过渣浆泵将其输送到灰渣堆放的地方，因此有时渣浆泵在电厂也成为灰渣泵。
再次，在洗煤行业，由于工况不同，较大煤块，煤矸石容易堵塞，对于渣浆泵的设计要求很高。
淮北矿务局下属某洗煤厂05年采用经特殊设计的、替代原来从澳大利亚进口的渣浆泵，至今运转正常，输送较大煤块、煤矸石无堵塞，使用磨损寿命超过了国外进口泵。
在海水选砂领域，渣浆泵应用也开始逐渐被客户认可。
但是在海水里选砂，河道里挖沙，渣浆泵更容易被称为砂泵，挖泥泵。
尽管叫法不一，但是从结构特点和泵的性能原理上来讲，都可以通称为渣浆泵。
因此在这海水选砂中我们经常称为砂泵，在河道清淤里面习惯上叫挖泥泵。
渣浆泵的用途虽然广泛，但是正确的应用是十分重要的。
渣浆泵由于其名称本身的局限性使得一些非本行业的人对此产生误解，事实上，泥浆泵，杂质泵，挖泥泵，清淤泵，等都在渣浆泵的应用范围。
渣浆泵理论测试题
渣浆泵理论知识一、型号含义1、80ZJL-I-A3680表示泵出口直径为80mm,ZJ表示泵的类型是渣浆泵，L表示为立式泵，I表示单级泵，A表示叶片数量为五枚，36表示叶轮直径为36cm。
2、300ZJ-I-A70(62)300表示泵出口直径为300mm,ZJ表示泵的类型是渣浆泵，I表示单级泵，A表示叶片数量为五枚，70表示叶轮直径为70cm,62表示叶轮切割后的实际直径。
二、我厂3A11、3A18、3A35、3A45、3B42、6903、6906、6909、9925(介质库分级旋流器入料泵)、3A49所使用泵的型号。
（10分）1、泵的工作原理。
渣浆泵从物理学原理上讲属于离心泵的一种，从概念上讲指通过借助离心力（泵的叶轮的旋转）的作用使固、液混合介质能量增加的一种机械，将电能转换成介质的动能和势能的设备。
2、泵的结构3、运行前需要注意的事项•（1）保证电机的转向与泵要求转向一致。
从入口方向看，泵为逆时针旋转。
否则容易造成零部件的损坏。
确定转向正确后才能装联轴器柱销或皮带。
皮带要合理张紧。
•（2）按照油位线加油。
按照标示合理加油，加油太多会出现轴承发热，甩油漏油现象。
加油太少可能会使轴承得不到润滑而烧毁轴承。
润滑油用80W-90。
•（3）检查盘根填加是否盘车灵活。
•（4）对关键部位的螺栓要跟紧一遍。
4、运行中需要注意的事项•（1）观测泵有没有异音、温度的变化等异常表现，如果有异常表现及时处理•(2)检查重点：轴承位置的温度、振动。
润滑油的油位，及油质。
托架与底座的联结螺栓。
机械密封的水量及水压。
后轴承部位的顶丝及锁母。
探听泵腔内有无异音，盘车是否灵活。
5、新泵或修复泵安装前需要检查的项目：（1）轴的水平是否满足要求。
（2）前、后轴承压盖是否存在螺栓松动现象。
（3）托架油标尺寸是否准确。
（4）进出口短管连接是否紧固。
（5）管路连接是否有有效支撑。
（6）基础找正是否达到要求。
6、迷宫密封零部件组成及工作原理我公司产品在轴承部位采用迷宫密封结构，迷宫密封结构由迷宫轴承压盖、迷宫挡水套，迷宫用挡水板组成。
ZJ系列渣浆泵技术参数
ZJ系列渣浆泵技术参数特点和用途：ZJ型泵为轴向吸入、单级单吸、悬臂卧式离心渣浆泵，该型泵采用国际上先进的固液两相流理论，按最小损失原则设计。
其过流部件的几何形状符合介质的流动状态，减少了涡流和撞击等局部与沿程水力损失，从而减轻了过流部件的磨损，提高了水力效率，降低了运行噪音和振动；该系列泵过流部件采用高硬合金铸铁，其材质具有高抗磨性、抗腐蚀性、抗冲击性能，从而使其寿命提高。
此外，该系列泵采用动力降压，保证了浆体不易泄露。
ZJ型渣浆泵可泛适用于矿山、冶金、电力、煤炭、化工、建材等行业，输送含有固体颗粒的磨蚀性和腐蚀性浆体，其固液混合物最大重量浓度：灰浆45%，矿浆60%。
该系列渣浆泵规格型号齐全，可采用直联、皮带、液力、变频调速等传动形式，亦可根据用户需要串联或并联进行。
型号意义说明：如 : 350ZJ-100F350: 泵出口直径(mm)Z : 杂质泵J : 浆液G : 给料100: 叶轮直径 (cm)F : 叶轮叶片数6枚A为5枚（可省略），B为4枚，C为3枚，F为6枚，G为7枚，H为8枚Z J 系列渣浆泵主要技术参数型号允许配带最大功率N(kw)流量Q(m3/h)扬程H(m)转速n(r/m)最高效率η(％)汽蚀余量(m)间断通过最大粒度(mm)泵重T(kg)350ZJ-100F 560 526-2339 14.9-62.8 300-590 77.6 4.4 96 5465 300ZJ-100 450 464-1826 15.3-65.2 300-590 81.0 2.0 88 5265300ZJ-90 560 505-1844 21.2-79.9 400-730 82.8 3.9 85 5005 300ZJ-70 630 635-2333 16.0-76.8 490-980 80.4 3.9 92 3560 300ZJ-56 250 395-1568 9.7-46.0 490-980 80.9 3.5 96 3030 250ZJ-103 560 402-1573 29.7-110.5 400-730 74.5 2.8 69 5085 250ZJ-96 560 403-1466 25.4-93.7 400-730 77.8 3.5 69 5035 250ZJ-85 800 376-1504 30.1-128.7 490-980 76.5 3.5 76 4530 250ZJ-78 630 415-1796 21.1-102.5 490-980 71.5 3.2 76 4474 250ZJ-75 560 300-1480 20.8-97.5 490-980 77.5 3.0 72 3480 250ZJ-65 315 299-1249 15.4-71.0 490-980 76.9 3.0 72 3020 200ZJ-85 560 221-907 32.0-133.7 490-980 70.5 2.8 54 4110 200ZJ-75 355 225-900 22.8-102.9 490-980 74.1 3.0 56 3070 200ZJ-70 315 205-976 19.4-86.4 490-980 75.6 2.8 56 2465 200ZJ-65 250 235-950 16.4-72.0 490-980 79.6 2.5 62 2323 200ZJ-60 185 218-870 13.9-62.0 490-980 82.7 2.5 62 2223 150ZJ-71 220 142-552 21.8-93.8 490-980 69.8 2.4 48 2263 150ZJ-70 185 93-401 20.0-91.2 490-980 62.3 2.0 37 2245 150ZJ-65 200 150-600 17.4-75.7 490-980 70.8 2.5 48 2223 150ZJ-60 160 135-550 14.7-63.5 490-980 75.9 2.5 48 2203 150ZJ-58C 160 134-596 12.8-53.4 490-980 71.6 2.3 48 2019 150ZJ-57 110 95-427 13.2-56.3 490-980 67.8 1.8 32 2023 150ZJ-50 75 115-460 9.5-43.1 490-980 76.8 2.5 48 1735 150ZJ-42C 132 142-550 12.1-62.8 700-1480 77.1 2.2 69 1605 100ZJ-50 160 85-360 20.5-100.2 700-1480 69.6 2.5 34 1475 100ZJ-42 90 66-275 14.7-70.8 700-1480 71.0 2.5 35 1075 100ZJ-42B 90 83-365 12.7-66.8 700-1480 71.6 2.5 40 1085 100ZJ-36 55 61-245 9.7-49.5 700-1480 71.6 2.0 32 1010 80ZJ-52 160 51-242 22.1-109.8 700-1480 56.3 2.1 21 1465 80ZJ-42 75 61-204 14.4-70.4 700-1480 66.7 2.5 24 1053 65ZJ-30 15 23-79 7.4-34.8 700-1460 63.5 2.0 19 504 50ZJ-50 90 27-111 22.3-110.7 700-1480 45.1 3.0 13 1378 50ZJ-46 55 23-94 17.9-85.8 700-1480 44.7 1.4 13 1082 50ZJ-33 18.5 12-54 7.7-42.5 700-1480 42.1 2.9 13 537 40ZJ-19 15 8-35 12.8-57.1 1430-2930 58.8 1.3 11 173 40ZJ-17 7.5 4-23 9.0-44.6 1400-2900 52.4 2.5 11 121150ZJ-G50 55 62-280 9.3-44.6 490-980 65.7 2.1 29 1470 100ZJ-G42B 75 45-205 12.6-70.7 700-1480 63.2 1.8 18 1080(990)。
设备型号含义
往溶出管道化打 料
往沉降热水站送 二次冷凝水
往沉降送稀释液
送电厂及沉降热 水站
矿浆槽搅拌
M2QA250M4A
250代表中心高 M代表中基座 4代表级数 A代表
原料来矿浆
稀释后槽搅拌
M2QA225S4A
污水泵
100LYZ-370
225代表中心高 稀释铝酸钠溶液 S代表短基座 4代表级数 A代表 100代表泵出口直径（mm) LYZ代表固液两相液下渣浆泵（立式离 往矿浆槽、稀释 后槽送废料 心泵） 370代表叶轮直径（mm)
101循环水泵
（附）电机 循环水冷却塔
（附）冷却塔电机 YLT160M-4
带动冷却塔旋转 IS-符合国际标准的单级离心泵 100吸入口直径100mm 65-排出口直径 清洗煤气设备 65mm 200-叶轮最大名义直径 A-叶 轮外径第一次切割 带动泵 处理酚水 9-19-鼓风机系列代号 焚烧炉鼓风
水封加水
（附）电机 101皮带输送机 （附）电动滚筒
带动泵 加煤 带动皮带 除铁
YZW型外装式电动滚筒 YZW-外装式电动滚筒代号
（附）电磁除铁器 RCDB-8型电磁除铁器 102皮带机 （附）电动滚筒 （附）电磁除铁器 DT75 DT75-皮带机系列代号
加煤 带动皮带 除铁
YZW型外装式电动滚筒 YZW-电动滚筒型号
101洗涤水泵
IS100-65-200A
（附）电机 101焚烧炉 101离心通风机 （附）电机
HM2-180M-2 φ2424*8 9月19日 Y160L-4
101酚水泵
IS50-32-250A
（附）电机 101齿轮泵 （附）电机 电动葫芦 附起升电机 附运行电机 电动葫芦 附起升电机 附运行电机 隔爆型电动葫芦 附起升电机 附运行电机 赤泥外排泵
渣浆泵说明书
渣浆泵说明书石家庄工业泵厂一、泵的用途和适用范围ZJ系列渣浆泵是石家庄工业泵厂与中国煤科院唐山分院联合开发的新型高效节能抗磨蚀泵。
该系列泵在水力设计、结构设计以及所用耐磨材料上，综合应用了国内外同类产品的优点并加以创新，具有高效节能、振动小、噪声低、运行可靠、使用寿命长、维修方便等特点，泵的综合性能居国内领先水平，大部分泵得效率指标居国际先进水平。
可广泛用于电力、冶金、煤炭、建材等行业输送含有固体颗粒的浆体。
如火电厂水力除灰、冶金选矿厂矿浆输送、洗煤厂煤浆及重介输送等。
其允许输送的最大浆体重量浓度Cw为：灰（渣）浆和煤浆45%；矿浆和重介60%。
二、泵的型式、结构特征与型号ZJ系列渣浆泵的型式分为两大类，一类是ZJ型，为卧式轴向吸入单级单吸离心式渣浆泵；另一类是ZJL型，为立式轴向吸入单级单吸离心式渣浆泵。
1．ZJ型渣浆泵的结构特征与型号（1）ZJ型渣浆泵的结构特征①泵头部分ZJ型渣浆泵的泵头部分包括泵壳、叶轮和轴封装置。
泵头与托架用螺栓联结。
根据需要，泵的出水口位置可按45°间隔旋转八个不同的角度安装使用。
ZJ型渣浆泵的泵壳为双层壳体结构。
外层为金属泵壳（前泵壳、后泵壳），其材料通常为HT200或QT500-7；内层壳体可用高铬合金铸铁制作（包括涡壳、前护板、后护板），或用橡胶制作（包括前涡壳、后涡壳）。
叶轮由前盖板、后盖板、叶片、背叶片构成。
叶片为扭曲叶片，通常有3—6枚。
背叶片分布在前盖板和后盖板的外侧，通常为8枚。
叶轮的材质为高铬合金铸铁，叶轮与轴为螺纹连结。
轴封装置有副叶轮+填料组合密封、填料密封、机械密封三种型式，见图1。
副叶轮+填料组合密封型式由填料箱、副叶轮、水封环、填料、填料压盖、轴套组成，见图1中5。
填料密封型式由填料箱、间隔套、水封环、填料、填料压盖、轴套组成，见图1中5a。
机械密封型式由填料箱、间隔套、机械密封、压盖、轴套组成，见图1中5b。
②托架部分托架部分有水平中开式和简式两种结构。
渣浆泵型号意义
M、AH、HH系列新型渣浆泵型号意义：例如：10/8ST - AH (或M、HH)10 -- 泵吸入口直径(mm)8 -- 泵吐出口直径(mmHH -- 高扬程渣桨泵M、AH -- 渣浆泵ST -- 托架型式M、AH、HH系列新型渣浆泵性能表：型号允许配代最大功率kw清水性能叶轮曲线号流量 Q 扬程 Hm转速nr/min最高效率η%汽蚀余量 m叶片数叶轮直径mmm3/h L/S11/21B-AH 15 12.6-28.8 3.5-8 6-68 1200-3800 40 2-4 5 152 WPA151B01 11/21C-HH 30 16.2-34.2 4.5-9.5 25-92 1400-2200 20 2-5.5 5 320 WPA151E01 2/11/2B-AH 15 32.4-72 9-20 6-58 1200-3200 45 3.5-8 5 184 WPA215B01 3/2C-HH 30 39.6-86.4 11-24 12-64 1300-2700 55 4-6 5 214 WPA32A013/2D-HH 60 68.4-136.819-38 25-87 850-1400 47 3-7.5 5 457 WPA32E014/3C-AH 3086.4-198 24-55 9-52 1000-1200 71 4-6 5 245 WPA43A01 4/3D-AH 604/3C-AH 3097.2-198 27-54 9-53 1000-2200 55 3 240 WPA43A02 4/3D-AH 604/3E-HH 120 126-252 35-70 12-97 600-1400 50 2-5 5 508 WPA43E01 6/4D-AH 60162-360 45-100 12-56 800-1550 65 5-8 5 365 WPA64A01 6/4E-AH 1206/4D-AH 60 180-396 50-110 7-61 600-1600 55 3-8 4 372 WPA64A02 6/4E-AH 120 180-396 50-110 7-61 600-1600 55 3-8 4 372 WPA64F02 6/4D-AH 60144-324 40-90 10-52 800-1600 55 4.5-9 2 371 WPA64A04 6/4E-AH 1206/4D-AH 60162-360 45-100 21-64 1000-1600 55 2 371 ESY7996 6/4E-AH 1206/4D-AH 60126-288 35-80 10-55 800-1600 58 2-2.5 2 365 ESY7997 6/4E-AH 1206/4X-HH 560 324-720 90-200 30-118 600-1000 64 3-8 5 711 WAP64E01M 6S-H 560 468-1008 130-280 20-94 500-1000 65 4-12 5 711 WPA66A91 8/6E-AH 120360-828 100-230 10-61 500-1140 72 2-9 5 510 WPA86A01 8/6R-AH 3008/6E-AH120360-828 100-230 7-70 400-1140 70 3-6 8 536 WPA86A02 8/6R-AH 3008/6E-AH 120 360-828 100-230 7-52 400-1000 70 2.5-6 4 536 WPA86A03 8/6R-AH 300 360-828 100-230 7-52 400-1000 70 2.5-6 4 536 WPA86F03 8/6E-AH 120288-648 80-180 5-47 400-1100 60 3-6 2 510 ESY7998 8/6R-AH 30010/8E-M 120540-1228 150-340 15-61 600-1100 70 4.5-8 4 549 WPA108B02 10/8R-M 30010/8E-M 120504-1080 140-300 18-66 700-1100 62 4.5-7.5 4 549 WPA108B02 10/8R-M 30010/8E-M 120666-1440 185-400 14-60 600-1100 73 4-10 5 549 WPA108B03 10/8R-M 30010/8ST-AH 560 612-1368 170-380 11-61 400-850 71 4-10 5 686 WPA108A01AM 12/10ST-AH 560936-1980 260-550 7-68 300-800 82 65 762WPA1210A01M 720-1620 200-450 7-45 300-650 80 2.5-7.5WPA1210A03AM14/12ST-AH 560 1260-2772 350-770 13-63 300-600 77 3-10 5 965 WPA1412A01M ZJ系列新型渣浆泵示意图及型号意义:ZJ系列新型渣浆泵性能表1:型号转速nr/min清水性能配套电机流量 Qm3/h扬程 Hm轴功率PakW最高效率η%汽蚀余量m型号功率/电压kW/V300ZJ-I-A185X7301158 68.5 288.8 74.85.4Y450-8 355/60001565 65.1 348.4 79.8 Y450-8 450/60001782 62.2 371.1 81.2 Y450-8 450/6000 590936 44.7 152.3 74.83.6Y450-10 185/60001276 42.5 183.8 79.8 Y450-10 220/60001440 40.6 196.1 81.2 Y450-10 250/6000ZJ系列新型渣浆泵性能表2:ZJ系列新型渣浆泵性能表3:。
EGM系列渣浆泵应用介绍
EGM系列渣浆泵应用介绍：1.该系列渣浆泵为悬臂离心式渣浆泵，适用于输送磨蚀性或腐蚀性渣浆，被广泛应用于选矿、冶金、石油、化工、煤炭、电力、交通、河流疏浚、建材及市政工程等部门。
2.EGM型泵亦可称为重型渣浆泵。
由于该型泵具有较厚的承磨件并配重型托架，在泵的最大允许工作压力范围内，可以多级串联使用。
该泵型适用于输送低浓度高扬程渣浆或高浓度低磨蚀的高扬程渣浆，与EHM 系列相比，EGM系列最大特点是适合输送高扬程的工况，故也称高扬程渣浆泵EGM系列渣浆泵型号意义：EGM系列渣浆泵结构特点：EGM型泵为双泵壳结构，即泵体、泵盖带有可更换的耐磨金属内衬（包括叶轮、护套、护板等）。
泵体、泵盖根据工作压力采用灰铸铁或球墨铸铁制造，垂直中开，用螺栓边接。
泵体有止口与托架用螺栓边接。
泵的吐出口可按八个角度旋转安装。
叶轮前后盖板带有背叶片以减少泄漏及提高泵的使用寿命。
各型泵进口均为水平方向，从传动方向看泵为顺时针方向旋转。
托架说明：泵的轴封型式主要有填料密封和副叶轮密封，副叶轮密封利用叶轮与串联的副叶轮产生的压力密封，一般有压入式给矿的情况下使用，但给矿压力值不大于泵出口压力值10%。
这种密封形式可不加轴封水（通过泵体上的油杯定期加润滑脂）、不稀释矿浆；但将增加功率消耗（一般需增加额定功率的5%左右）。
填料密封是常见的一种轴封形式，适用于各种工况条件，可匹配聚四氟乙烯填料、石墨填料等特殊材质，可用于腐蚀性或高温条件下。
它具有结构简单、维修方便等优点。
但需加轴封水，并应保证足够的水压和水量，轴封水水压为泵出口压力加35kPa(0.35kg/cm2),轴封水量以托架大小而定，见上表。
渣浆泵也可采用机械密封，密封效果较好，但成本高，须按要求加轴封水。
此系列卧式渣浆泵均采用同一系列的传动部分，包括托架和轴承组件，泵轴直径大、刚性好、悬臂短、在恶劣的工况下不会弯曲和振动，轴承根据传动的功率不同选用重型单列或双列圆锥滚子轴承及圆柱滚子轴承，能够承受泵的最大轴向及径向载荷，轴承按轴承箱结构可采用油脂润滑或稀油润滑，轴承体两端有密封端盖，迷宫套及迷宫环，能有交防止矿浆等污物进入轴承，保证轴承能安全运行，具有较长的寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、.渣浆泵的用途渣浆泵可广泛用于矿山，电力、冶金、煤炭、环保等行业输送含有磨蚀性固体颗粒的浆体。
如冶金选渣浆泵矿厂矿浆输送，火电厂水力除灰、洗煤厂煤浆及重介输送，疏浚河道，河流清淤等。
在化工产业，也可输送一些含有结晶的腐蚀性浆体。
首先，在选矿厂的应用，80%左右都是用在矿山行业选矿厂。
由于矿石初选工况较为恶劣，因此在这一工段，渣浆泵的使用寿命普遍较低。
当然，不同的矿石，磨蚀性也不一样。
如在精矿输送等工段相对磨蚀性减小，泵的整体使用寿命也就较长。
所以一般用户在采购过程中经常问到供应商的产品的使用寿命问题时候，严格讲任何一家生产商等都不会毫无根据的为用户承诺一个准确使用寿命周期，因为过流部件的使用寿命（耐磨耐腐蚀件）的寿命取决于多种不同因素，工况的的多样性和复杂性导致同样品质的材质的使用寿命是有差异的。
但是在前期选型阶段可以让有实力的生产厂家为其做合理工况选型设计。
其次，在电力行业，主要是火力发电厂。
目前我国电厂中主要是火力发电和水利发电，在火电厂中，由于用大量燃煤发电，燃煤后的炉渣或者灰渣需要清除，渣浆泵被用在除灰渣的作用，炉渣通过混合一定量的水后，通过渣浆泵将其输送到灰渣堆放的地方，因此有时渣浆泵在电厂也成为灰渣泵。
再次，在洗煤行业，由于工况不同，较大煤块，煤矸石容易堵塞，对于渣浆泵的设计要求很高。
淮北矿务局下属某洗煤厂05年采用经特殊设计的、替代原来从澳大利亚进口的渣浆泵，至今运转正常，输送较大煤块、煤矸石无堵塞，使用磨损寿命超过了国外进口泵。
在海水选砂领域，渣浆泵应用也开始逐渐被客户认可。
但是在海水里选砂，河道里挖沙，渣浆泵更容易被称为砂泵，挖泥泵。
尽管叫法不一，但是从结构特点和泵的性能原理上来讲，都可以通称为渣浆泵。
因此在这海水选砂中我们经常称为砂泵，在河道清淤里面习惯上叫挖泥泵。
渣浆泵的用途虽然广泛，但是正确的应用是十分重要的。
渣浆泵由于其名称本身的局限性使得一些非本行业的人对此产生误解，事实上，泥浆泵，杂质泵，挖泥泵，清淤泵，等都在渣浆泵的应用范围。
二、渣浆泵型号解释及意义渣浆泵的世界第一品牌仍然是W ARMAN®。
因此以下的内容多是以WARMAN®产品为主要介绍对象。
如何描述一台离心渣浆泵？１、结构形式：卧式&立式单级&多级双壳&单壳如果是双壳，壳体是径向剖分还是轴向剖分，内壳是金属还是非金属等２、性能参数：（工作点）表征泵主要性能的基本参数有以下几个：①流量Q（又称泵的输送能力）指泵在单位时间内，排到管路系统中的流体体积。
流量的大小取决于泵的结构，尺寸和转速(单位：m3/h)②扬程H扬程是泵所抽送的单位重量液体从泵进口处（泵进口法兰）泵出口处（泵出口法兰）能量的增值。
也就是一牛顿液体通过泵获得的有效能量。
其单位是N m/N=m 即泵抽送液体的液柱高度。
③转速n用符号n 表示，转速是泵轴单位时间的转数。
单位是r/min④汽蚀余量NPSH汽化的气泡在液体质点的撞击运动下，泵在工作时液体在叶轮的进口处因一定真空压力下会产生汽体。
对叶轮等金属表面产生剥蚀，从而破坏叶轮等金属，此时真空压力叫汽化压力，汽蚀余量是指在泵吸入口处单位重量液体所具有的逾越汽化压力的富余能量。
单位用米标注，用（NPSH r 吸程即为必需汽蚀余量Δ h 即泵允许吸液体的真空度，亦即能量。
.例：泵允许的装置高度，单位用米。
效率：指泵的能量损失。
它包括容积损失；水力损失；机械损失容积损失：由于泵的泄漏造成的，使泵排到管路的流体量小于吸入的流体量，并消耗一部分能量。
水力损失：流体产生的阻力引起的能量损失和流体在泵内产生冲击而损失的10/8ST-AH10----泵吸入口内径（英寸）8-----泵吐出口内径（英寸）ST---泵轴承组件代号AH---泵系列号习惯上我们用吐出口内径尺寸来区分不同规格的泵，日常我们说4吋泵是指吐出口内径为4英寸。
三、渣浆泵的结构组成１、叶轮：叶轮是一台渣浆泵的核心零件，如同人的心脏。
叶轮可分为闭式叶轮和半开式叶轮。
闭式叶轮由前、后盖板、叶片、背叶片等构成；半开式叶轮由盖板、叶片、背叶片构成。
