鲁班锁制作技术图样
多柱鲁班锁100例之十(96#——100#)

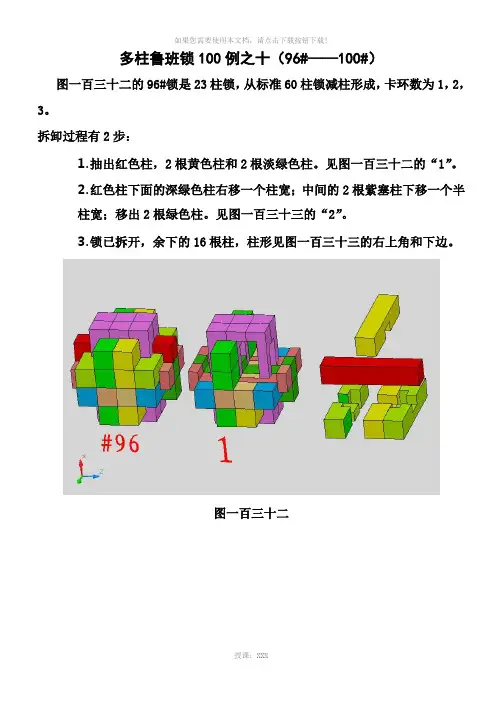

多柱鲁班锁100例之十（96#——100#）图一百三十二的96#锁是23柱锁，从标准60柱锁减柱形成，卡环数为1，2，3。
拆卸过程有2步：1.抽出红色柱，2根黄色柱和2根淡绿色柱。
见图一百三十二的“1”。
2.红色柱下面的深绿色柱右移一个柱宽；中间的2根紫塞柱下移一个半柱宽；移出2根绿色柱。
见图一百三十三的“2”。
3.锁已拆开，余下的16根柱，柱形见图一百三十三的右上角和下边。
图一百三十二图一百三十三图一百三十四的97#锁是25柱锁，从标准60柱锁减柱形成，卡环数为1，3，4。
拆卸过程是此类多柱锁常用的方法：1.抽出红色柱和黄色柱。
再抽出红色柱下面的黄色柱。
2.上排余下的2根淡蓝色柱上移半个柱宽（此动作需要8个空）；移出2根紫色柱，抽出2根紫色柱中间的橙色柱。
锁就拆开了。
97#锁的另一个方案：如图一百三十五：深蓝色柱上移半个柱宽（此动作需要4个空），抽出红色柱和黄色柱。
锁就拆开了。
但是此锁有个难以接受的缺陷：拼好后的锁，深蓝色柱可以在半个柱宽范围内上下活动。
所以此方案被舍弃。
图一百三十四图一百三十五图一百三十六的98#锁是25柱锁，从标准60柱锁减柱形成，卡环数为1，2，3。
由于4根淡蓝色的柱不影响拆卸，所以它可按四方联系列的锁来解。
各柱柱形见图一百三十六。
图一百三十六图一百三十七的99#锁是25柱锁，从标准60柱锁减柱形成，卡环数为2，2，3。
与图一百三十六的98#锁相比，只是上下向的2*4的8根柱的排列换了个方向，转了90度。
它的拆卸过程也是此类多柱锁典型的拆卸方法：1.抽出红色柱和黄色柱。
再抽出红色柱下面的橙色柱。
上排余下的2根紫色柱上移半个柱宽（此动作需要4个空）；移出2根绿色柱，锁就拆开了。
各柱柱形见图一百三十七。
图一百三十七图一百三十八图一百三十八是还有这几个锁待解，由于100已满，且它们的解法大同小异，只选最左边一个为代表。
（其实，许多解法大同小异的锁舍弃了不少）图一百三十八的100#锁是29柱锁，从标准60柱锁减柱形成，卡环数为2，3，4。
制作鲁班锁共30页文档
A 、长边的中线：垂直于长棱，将一面的中线延伸到四周 B、宽边的中线：平行于长棱，四个面都要画
C、居中取40mm，四周画线垂直于 棱
D、根据结构要求，标示保留面和需要凿去部 分
3.粗加工（锯、凿）
锯切：将构件夹持在钳工台前上，使用钢锯沿画线的内侧切割。要求： 不能把线锯掉，锯时锯片要垂直。
凿切：把锯开的中间部分凿去，要求：在宽边中线前面，凿子要垂直
鲁班锁2#构件零件图
鲁班锁3#构件零件图
鲁班锁4#构件零件图
鲁班锁5#构件零件图
鲁班锁6#构件零件图
制作鲁班锁的材料和工具
制作材料：方木条 20 × 20 × 650 一根；
制作工具：钳工台钳、钢锯，锉刀，凿子或
者刻刀，钉锤，钢板尺，直角尺、
铅笔，橡皮，砂纸等。
制作工艺过程
以两条中心线为基准按照各构件图上的尺寸画线 画线线条要细一些，以免锯割加工时误差太大。 将加工过程需要去掉部分用铅笔打上“×”标记 使用工具：钢板尺、直角尺、铅笔
划线
注意:线一定要细
画出沿木条长棱方向的中心线
2-3mm 分割线之间的距离大约
，方便打磨加工
画好一根,对齐其余四根,用钢尺划线,先画 中线,以中线为基准,画出中间的40mm
4.精加工（锉削）
锉削加工：使用工具，木锉、钢锉； 使用量具，钢板尺、游标卡尺、直角尺； 要求：把锯切、凿切的面锉平整，尺寸修到位，同时注意保证相互 平行、垂直的平面之间的关系不能发生变化； 组合测试及修正：用锉刀仔细修整，直至能较紧密组合。
ห้องสมุดไป่ตู้
5.组装
6.表面装饰
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
鲁班球和鲁班锁图解与制作精编
鲁班球和鲁班锁图解与
制作精编
Document number：WTT-LKK-GBB-08921-EIGG-22986
鲁班锁和鲁班球图解及制作：
零件图中阴影部分表示低半个厚度。
拼装次序请自己摸索。
（最后，把零件1在零件4的A槽中滑向中心即完成拼装。
）
有的产品零件１的左右之间的“连杆”是根“八棱柱”，相应地零件４的A槽也缩短一半。
最后，零件１依靠其“八棱柱”在零件４的A槽中“就地翻滚”锁定整个球。
十八根解法图：
33根大菠萝解法图
心锁解法图：
大三通解法图：
六根孔明锁解法图：
图1 图2
图3 图4
图5 图6
取钢珠解法：
神龙摆尾解法图：
梅花锁解法。
鲁班锁制作技术
传说春秋时代鲁国工匠鲁班为了测试儿子是 否聪明，用 6 根木条制作一件可拼可拆的玩具， 叫儿子拆开．儿子忙碌了一夜，终于拆开了．这 种玩具后人就称作鲁班锁。其实这只是一种传说。 它起源于中国古代建筑中首创的榫卯结构。
鲁班锁的六根构件
1.绘制草图
2.绘制构件图
鲁班锁1#构件零件图
划线
注意:线一定要细
画出沿木条长棱方向的中心线 分割线之间的距离大约
2-3mm，方便打磨加工
画好一根,对齐其余四根,用钢尺划线,先画
中线,以中线为基准,画出中间的40mm
A 、长边的中线：垂直于长棱，将一面的中线延伸到四周
B、宽边的中线：平行于长棱，四个面都要画
C、居中取40mm，四周画线垂直于棱
1.下料
将20 × 20 × 650mm长的木条截成20 ×20×100mm长的木条六根 使用工具：钢板尺、直角尺、铅笔，钢锯、砂纸 注意：木条上有结疤时尽量让过去不要让它出现在锯口处 锯割截断后清理断面棱边的毛刺
2.画线
分别画出沿木条长棱和短棱方向的中心线，四个面都要画出。（有 五根构件需要画） 以两条中心线为基准按照各构件图上的尺寸画线 画线线条要细一些，以免锯割加工时误差太大。 将加工过程需要去掉部分用铅笔打上“×”标记 使用工具：钢板尺、直角尺、铅笔
D、根据结构要求，标示保留面和需要凿去部分
3.粗加工（锯、凿）
锯切：将构件夹持在钳工台前上，使用钢锯沿画线的内侧切割。要求： 不能把线锯掉，锯时锯片要垂直。
凿切：把锯开的中间部分凿去，要求：在宽边中线前面，凿子要垂直
4.精加工（锉削）
锉削加工：使用工具，木锉、钢锉； 使用量具，钢板尺、游标卡尺、直角尺； 要求：把锯切、凿切的面锉平整，尺寸修到位，同时注意保证相互 平行、垂直的平面之间的关系不能发生变化； 组合测试及修正：用锉刀仔细修整，直至能较紧密组件零件图
16种孔明锁鲁班锁法

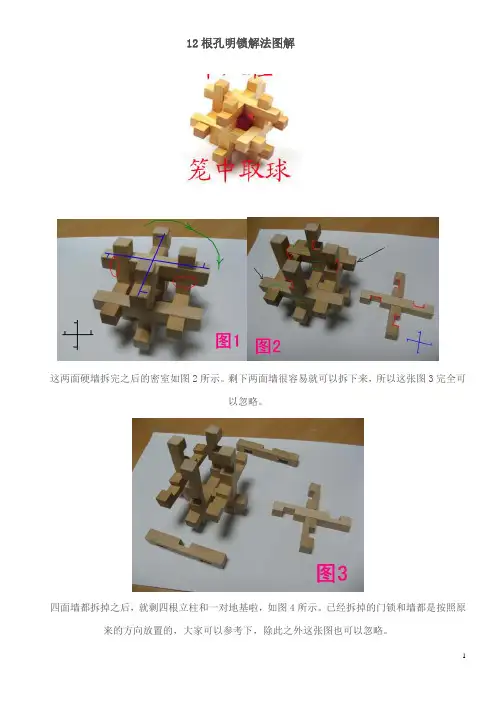

12根孔明锁解法图解这两面硬墙拆完之后的密室如图2所示。
剩下两面墙很容易就可以拆下来，所以这张图3完全可以忽略。
四面墙都拆掉之后，就剩四根立柱和一对地基啦，如图4所示。
已经拆掉的门锁和墙都是按照原来的方向放置的，大家可以参考下，除此之外这张图也可以忽略。
现在大家应该已经将整个密室破坏掉了吧。
下面该进行建设性的工作了。
在盖房子之前我们首先要了解一下所用的材料——木条。
如图5所示，这十二根木条其实只有三种形状（蓝框所圈，是不是觉得一下子简单很多啊），每根木条有三个凹槽，最后房子盖好时这些凹槽全部都要跟其它木条的凹槽咬合上。
对于我们盖密室来说，这十二根木条可分三类（图5红框所示），最左边一对对称的木条作为十字门锁，中间两对有一半是对称的木条用来做柱子，这半截对称的部分正好跟门锁咬合上，所以安装的时候注意凹槽方向要一致，剩下半截全部一样的部分用来跟地基咬合，具体安装方式参考前面几张图即可，我就不啰嗦了。
至于剩下六根，就是地基和墙了，这部分工作完全没有技术含量，需要的话参考上面的图即可，因为整个过程是可逆的，怎么拆就怎么装。
在最后封上密室大门之前，你还可以放点小东西进去，这样如果有人想要把它拿出来可就要费点脑筋了。
当然你也可以放一个六根的孔明锁进去。
鲁班球解法图零件图中阴影部分表示低半个厚度。
拼装次序请自己摸索。
（最后，把零件1在零件4的A槽中滑向中心即完成拼装。
）有的产品零件１的左右之间的“连杆”是根“八棱柱”，相应地零件４的A槽也缩短一半。
最后，零件１依靠其“八棱柱”在零件４的A槽中“就地翻滚”锁定整个球。
安装方法十八根大菠萝解法图大三通解法图六根孔明锁解法图图3 图4图5 图6取钢珠解法神龙摆尾解法图梅花锁解法小九通潜伏解法心心相映八面玲珑24锁连锁六块拼41。
鲁班锁图解大全
孔明锁6根解法，我想要详细的说明，是6根孔明锁。
孔明锁内部的凹凸部分啮合，十分巧妙，形状和内部的构造各不相同，下面就是孔明锁6根解法：孔明锁，号称木制玩具中最难者（商贩语）。
10年前某一高智商师兄曾于小摊上购得6根小木棍，说可以组成十字架云云。
于尝试半小时之久未得要领，颇伤自尊。
教研室中颇具人才，一机械专业老师拿去赏玩，两日得解。
知，此劳什子非想象之劳什子也。
因假好学，在校时并未再尝试之。
后成家，携妻逛阜成门之万通，又见此物，因其价廉，购之。
回家饭毕，卧床上试解之。
因有前车之鉴，仿庖丁解牛状，未曾轻易动作。
于观察良久，发现其机巧处，终得解。
看表，3小时已过。
一晃数年已过，前几日复又赏玩，半小时毕。
看来，记忆推理之功能尚在。
因解法颇有些繁琐，故DC解法，以备忘。
现在市面上有一种另外的简版孔明锁，其中一个部件是纯正的长方体，由于这个解法相对简单，不在此列。
该解法关键点，是如何组成一个方的空洞，让这个长方体可以插进去。
仔细观察，即可得解。
孔明锁，相传是三国时期诸葛孔明根据鲁班的发明，结合八卦玄学的原理发明的一种玩具，曾广泛流传于民间。
是中国古代传统的土木建筑固定结合器，民间还有“别闷棍”“六子联方”“莫奈何”“难人木”等叫法。
不用钉子和绳子，完全靠自身结构的连接支撑，就像一张纸对折一下就能够立得起来，展现了一种看似简单，却凝结着不平凡的智慧。
孔明锁，也叫八卦锁、鲁班锁。
是因为还有一种说法是该工具是古代木匠鲁班发明，所以有鲁班锁一称。
按照编号放好孔明锁的六个小块，黑色部分，表示凹下。
这种状态朝上的面，就是拼好后与其它小块合在一起的面。
为了便于表达，把它记作星面，标有星的一端，记作星端。
按照表格的顺序，将小块逐个搭起即可。
在所示拼装过程中，孔明锁位置方向不变。
星面朝向某方向，这个小块位置就在中心偏向反方向。
这有两种拼装方法，注意编号顺序。
安装过程说明：第1根与第2根的安装如下图二所示，注意“1”中间凸出来的部分放置在右边，将“2”锯割得少一些（也即完整部分长一些）的一头放左边。
鲁班锁制作技术
将20 × 20 × 650mm长的木条截成20 ×20×100mm长的木条六根 使用工具：钢板尺、直角尺、铅笔，钢锯、砂纸 注意：木条上有结疤时尽量让过去不要让它出现在锯口处 锯割截断后清理断面棱边的毛刺
2.画线
分别画出沿木条长棱和短棱方向的中心线，四个面都要画出。（有 五根构件需要画） 以两条中心线为基准按照各构件图上的尺寸画线 画线线条要细一些，以免锯割加工时误差太大。 将加工过程需要去掉部分用铅笔打上“×”标记 使用工具：钢板尺、直角尺、铅笔
D、根据结构要求，标示保留面和需要凿去部分
3.粗加工（锯、凿）
锯切：将构件夹持在钳工台前上，使用钢锯沿画线的内侧切割。要求： 不能把线锯掉，锯时锯片要垂直。
凿切：把锯开的中间部分凿去，要求：在宽边中线前面，凿子要垂直
4.精加工（锉削）
锉削加工：使用工具，木锉、钢锉； 使用量具，钢板尺、游标卡尺、直角尺； 要求：把锯切、凿切的面锉平整，尺寸修到位，同时注意保证相互 平行、垂直的平面之间的关系不能发生变化； 组合测试及修正：用锉刀仔细修整，直至能较紧密组合。
划线
注意:线一定要细
画出沿木条长棱方向的中心线 分割线之间的距离大约
2-3mm，方便打磨加工
画好一根,对齐其余四根,用钢尺划线,先画
中线,以中线为基准,画出中间的40mm
A 、长边的中线：垂直于长棱，将一面的中线延伸到四周
B、宽边的中线：平行于长棱，四个面都要画
C、居中取40mm，四周画线垂直于棱
5.组装
6.表面装饰
鲁班锁2#构件零件图
鲁班锁3#构件零件图
鲁班锁4#构件零件图
鲁班锁5#构件零件图
多柱鲁班锁100例之十二(105#——108#)
多柱鲁班锁100例之十二（105#——108#）图一百五十三锁是老外网站上的一个12 柱锁的柱形，要求拼为图一百五十四的 12 柱锁。
此锁编号为105#。
图一百五十三图一百五十四拼合过程如下：图一百五十五是这12根柱的柱形。
图一百五十五1.2紫1淡蓝拼合为图一百五十六左下的三柱组；.2绿1橙拼合为图一百五十六中下的三柱组。
这2个三柱组拼合为图一百五十六右下的六柱组。
图一百五十六2. 1橙1深蓝的2柱组合拼入图一百五十七右侧的六柱组。
图一百五十七3. 1橙1深蓝1淡绿的3柱组合，如图一百五十八右侧拼入已有的8柱组。
图一百五十八4.拼合最后一根紫色柱，完成。
图一百五十九105#锁可以说是练习用组成柱组的方法拆解锁的上好的练习题。
图一百六十的106#锁是6块板组合的外形如九宫格的锁。
它的拆解特简单。
1.如图一百六十的右侧将2个三板组拉开。
图一百六十2.如图一百六十一拆开这2个三板组。
板的形状也简单：2黄2紫的4块板同形状；2块绿色板同形状；图一百六十一将106#锁的每块板4个角上九宫外面的4个正方形去掉，就成为图一百六十二由侧的107#的口字锁。
图一百六十二图一百六十三的108#锁是网上的所谓“世界之窗”田字锁。
这个锁的拆解与网上的视频完全相同。
只不过使用这种表现形式使得拆解过程和板形更清楚明了。
1.向上抽出后面的绿色板；向后抽出上面的淡蓝色板；2块板的形状如图一百六十三的右侧所示。
图一百六十三2.向上抽出前面的深绿色板；向前抽出左侧的紫红色板；2块板的形状如图一百六十四的右侧所示。
图一百六十四3.向左抽出下面的蓝色板；向下抽出右左侧的紫色板；2块板的形状如图一百六十五的右侧所示。
图一百六十五4.向右抽出中间的深蓝色板；黄色板和淡绿色板上下移动分开；图一百六十六还另外给出了深蓝色板和黄色板的形状。
图一百六十六108#锁的关键是前面6块板的拆除顺序和方向。
稍有不慎，就会使中间的三块板出现割断现象。
制作鲁班锁ppt课件
2-3mm 分割线之间的距离大约
，方便打磨加工
20
画好一根,对齐其余四根,用钢尺划线,先画 中线,以中线为基准,画出中间的40mm
21
A 、长边的中线：垂直于长棱，将一面的中线延伸到四周 B、宽边的中线：平行于长棱，四个面都要画
22
C、居中取40mm，四周画线垂直于棱 D、根据结构要求，标示保留面和需要凿去部分
鲁班锁的测绘与制作
1
鲁班锁的六根构件
2
1.绘制草图 2.绘制构件图
3
4
5
6
鲁班锁1#构件零件图
7
8
鲁班锁2#构件零件图
9
10
鲁班锁3#构件零件图
11
12
鲁班锁4#构件零件图
13
14
鲁班锁5#构件零件图
15
16
鲁班锁6#构件零件图
17
制作鲁班锁的材料和工具
制作材料：方木条 20 × 20 × 650 一根；
25
5.组装
26ห้องสมุดไป่ตู้
6.表面装饰
27
23
3.粗加工（锯、凿）
锯切：将构件夹持在钳工台前上，使用钢锯沿画线的内侧切割。要求： 不能把线锯掉，锯时锯片要垂直。
凿切：把锯开的中间部分凿去，要求：在宽边中线前面，凿子要垂直
24
4.精加工（锉削）
锉削加工：使用工具，木锉、钢锉； 使用量具，钢板尺、游标卡尺、直角尺； 要求：把锯切、凿切的面锉平整，尺寸修到位，同时注意保证相互 平行、垂直的平面之间的关系不能发生变化； 组合测试及修正：用锉刀仔细修整，直至能较紧密组合。
制作工具：钳工台钳、钢锯，锉刀，凿子或
者刻刀，钉锤，钢板尺，直角尺、
鲁班锁制作技术 PPT课件
4.精加工（锉削）
锉削加工：使用工具，木锉、钢锉； 使用量具，钢板尺、游标卡尺、直角尺； 要求：把锯切、凿切的面锉平整，尺寸修到位，同时注意保证相互 平行、垂直的平面之间的关系不能发生变化； 组合测试及修正：用锉刀仔细修整，直至能较紧密组合。
5.组装
6.表面装饰
A 、长边的中线：垂直于长棱，将一面的中线延伸到四周 B、宽边的中线：平行于长棱，四个面都要画
C、居中取40mm，四周画线垂直于 棱
D、根据结构要求，标示保留面和需要凿去部 分
3.粗加工（锯、凿）
锯切：将构件夹持在钳工台前上，使用钢锯沿画线的内侧切割。要求： 不能把线锯掉，锯时锯片要垂直。
凿切：把锯开的中间部分凿去，要求：在宽边中线前面，凿子要垂直
以两条中心线为基准按照各构件图上的尺寸画线 画线线条要细一些，以免锯割加工时误差太大。 将加工过程需要去掉部分用铅笔打上“×”标记 使用工具：钢板尺、直角尺、铅笔
划线
注意:线一定要细
画出沿木条长棱方向的中心线
2-3mm 分割线之间的距离大约
，方便打磨加工
画好一根,对齐其余四根,用钢尺划线,先画 中线,以中线为基准,画出中间的40mm
1.下料
将20 × 20 × 650mm长的木条截成20 ×20×100mm长的木条六根 使用工具：钢板尺、直角尺、铅笔，钢锯、砂纸 注意：木条上有结疤时尽量让过去不要让它出现在锯口处 锯割截断后清理断面棱边的毛刺
2.画线
分别画出沿木条长棱和短棱方向的中心线，四个面都要画出。（有 五根构件需要画）
鲁班锁的测绘与制作
传说春秋时代鲁国工匠鲁班为了测试儿子是否 聪明，用 6 根木条制作一件可拼可拆的玩具，叫儿 子拆开．儿子忙碌了一夜，终于拆开了．这种玩 具后人就称作鲁班锁。其实这只是一种传说。它 起源于中国古代建筑中首创的榫卯结构。
鲁班锁大酒桶图解
大酒桶一共有 12 块，可以分为 7 组 。
第一步 做好准备
将下面 2 块，分别放入上面 2 块的槽中 将拼好的 2 组立起来
将拼好的 2 组并拢
主视图
第二步 初始状态
俯视图
主视图
从上插入
俯视图
第三步 先将整体上下转 180 度
从上插入
第四步 转 90 度
插入左边的洞中推平
第五步——与第四步是对称的 将中间层向右推
插入右边的洞中推平
第六步 从上插入
第七步 将中间层向右推，大头在上插入右边的大洞中
第八步 将右面突出的部分向左推平
将整体上下转 180 度 将拼好的的
