实验指导书组合夹具的设计和组装在机床上加工工件时，为保证加工精度，工件必须正确安装在机床上，用于安装工件的工艺装备称为机床夹具。
夹具通常可分类为通用夹具、专用夹具、成组夹具、组合夹具以及随行夹具。
组合夹具是由一套预先制造好的标准元件组装成的专用夹具，它在使用时具有专用夹具的优点，当产品变换时又可重新组装成新的夹具。
因此它不仅适用于新产品试制和单件小批生产，也适用于较大批量的生产。
本次实验内容为工件定位、夹紧方案的设计和中型槽系组合夹具的设计与组装。
一.实验目的1.理解机床夹具在机械加工中的重要作用；2.深入理解六点定位原理、过定位、欠定位、完全定位、不完全定位、工序基准、定位基准、测量基准、设计基准等基本概念；3.了解组合夹具的主要特点以及槽系组合夹具各种元件及其功用；4.了解组合夹具设计的基本要求及基本组装知识；5.学会根据一个零件的工序工艺要求，设计并组装该工序加工需要的合理的组合夹具；6.学会检查、调整组合夹具中的定位尺寸；二.实验装置及工具1.中型系列槽系组合夹具元件；2.零件图；3.工件毛坯若干件；4.组装夹具需用的工、量具等；三.中型系列槽系组合夹具简介夹具具有保证加工质量、提高生产率、减轻劳动强度以及扩大机床工艺范围的作用。
采用6个按一定规则布置的约束点，可以限制工件的6个自由度，实现完全定位（六点定位原理）。
组合夹具分为槽系和孔系两个系列，孔系组合夹具是在槽系之后发展的柔性夹具，由于其便于计算机编程，所以特别适合于在加工中心、数控机床和柔性生产线上作为工装或随行夹具。
二者的主要区别在于槽系组合夹具元件主要靠键和槽来定位，而孔系组合夹具元件主要靠定位销和精密孔来定位。
槽系组合夹具元件按其主要的结构要素设计了三个型别：大（D）、中（Z）、小（X）。
槽系组合夹具具有元件品种规格多，组装灵活性大的特点，但其本身刚度低，需要考虑刚度问题，适合普通钻床、车床、铣床使用。
柔性夹具组件可以通过组装——使用——分解——再组装周而复始循环使用。
组合夹具的组装实验
三槽方形 支承 60× 60毫 米 双槽长方 形垫板 60× 45毫 米 三槽长方 形垫板 90× 60毫 米 垫
2003-06
双槽长 方形支 承60× 60毫米 II 型
槽长方 形支承 60× 45毫 米 板 45毫米 18毫 米
Ⅰ 型
8
导向支承
定位螺钉
导向支承
方形螺栓
导向支承
快换钻套 内径 26毫 米 钻模板宽 22.5毫米， 孔径8毫米
31
6.2 后托架立体图 待加工孔
图6.2
32
6.3 组装过程演示
请点击
33
6.4 定位夹紧分析 6.4.1 定位分析 z ① x ② ① 、② 两个挡 块限制工件两个 自由度 y , z。 y
图6.3
34
z y x ③ ④
③、④ 限制三 个自由度：z， x， Y。
图6.4
35
z y x ⑤ 定位钉⑤ 限制 一个自由度 x ， 这样工件的六个 自由度都被限制。
图6.5
36
6.4.2 夹紧分析
⑥ 为夹紧件，它 是由两个方形螺 栓，连上伸长板， 外面用螺母夹紧。 ⑥
图6.6
37
⑦ 和⑥结 构一样，这 样两边对称 夹紧，可使 受力均匀。 ⑦
图6.7
38
第七章 钻拨叉（CA6140床)孔 组合夹具的组装
7.1 拨叉简图
待加工孔
图7.1
39
7.2 拨叉立体图 待加工 孔
组合夹具的组装
哈尔滨工业大学机械制造及自动化系
1
第一章 实验内容及实验要求
1.1 实验意义 1.1.1 通过实际动手拆装，提高同学的实际操作动手能 力，并建立和巩固对零件及夹具的直观认识及空间概 念。 1.1.2 为后续的《夹具课程设计》打下良好的基础。 1.1.3 巩固上课所学的专业知识，并做到理论联系实际， 增强学生的学习兴趣及自主学习意识。 1.2 实验器材 1.2.1 组合夹具元件一套。 1.2.2 零件实物一件，零件图一张。
装备制造技术基础实验二组合夹具实验
装备制造技术基础实验⼆组合夹具实验实验⼆组合夹具实验⼀、实验⽬的组合夹具的使⽤，使得机械制造⼯业的⾃动化程度越来越⾼，⽣产成本越来越低在机械制造⼯业中取得了⼗分显著的经济效果。
由于现代数控技术的不断提⾼，对组合夹具的依赖性⽇益增强，组合夹具的使⽤，不仅为企业节约了⼤量的⼈⼒和物⼒，还推动了社会的技术进步和⽣产发展。
因此，了解组合夹具的使⽤，对于机械制造专业的学⽣尤为重要。
通过对组合夹具的组装实验，可以了解到组合夹具的使⽤范围，类型，初步掌握组合夹具的使⽤原则，设计原理、以及简单的装配技术。
⼆、实验设备1.三套完整的组合夹具组件及零件，其中包括每道⼯序所⽤的定位元件、夹紧元件、以及钻套、钻模、对⼑块等辅助元件。
每道⼯序试装的组装图见附图2。
2.装配所⽤⼯具。
三、实验要求1.实验前认真阅读教材和实验指导书，了解⼯件定位、夹紧的概念，初步了解组合夹具的各种元件及⽤途。
2.通过组合夹具的组装实验，初步了解机床与组合夹具之间的相互联系，初步掌握组合夹具的设计思路及设计⽅法。
3.实验时严格执⾏实验室的规章制度，严格按操作规程操作。
4.实验过程中严禁戏耍打闹，确保实验安全顺利完成。
四、实验步骤1.了解组合夹具各个零件的功能和作⽤；2.认真阅读实验指导书和计算机装配图（见附图）；3.了解各个加⼯零件的技术要求及结构图；4.按照计算机装配图进⾏装配。
五、实验内容本实验以加⼯⼯艺⽐较典型的连杆零件为内容，进⾏组合夹具的组装实验。
三道连杆加⼯⼯序及要求如下：1.铣连杆体结合⾯技术要求：1. 铣连杆体结合⾯⾄⼩头孔中⼼距离为2. 定位基⾯：连杆端⾯，⼩头孔Φ38.8±0.02,⼯艺凸台。
3. 机床：⽴式铣床。
连杆体加⼯⼯序图如图1所⽰。
2.钻连杆体连接定为孔技术要求：1. 钻连杆体连接定为孔 2—Φ15.5 ，保证两孔中⼼距为 90±0.1 。
2. 定位基⾯：连杆端⾯，⼩头孔，Φ38.8±0.02 。
组合夹具拆装实验报告
一、实验目的1. 理解组合夹具的结构组成和功能。
2. 掌握组合夹具的拆装方法与技巧。
3. 提高动手操作能力，熟悉机械加工过程中的夹具使用。
4. 培养分析问题和解决问题的能力。
二、实验器材1. 组合夹具一套2. 工具：扳手、螺丝刀、锤子等3. 工作台、垫铁、量具等三、实验原理组合夹具是一种由标准化、系列化、通用化的元件组成的夹具，其特点在于可快速拆装、便于重复使用。
通过组合不同元件，可以适应不同工件的加工需求。
四、实验步骤1. 观察与了解首先，观察组合夹具的组成元件，了解各元件的名称、形状、尺寸和功能。
然后，熟悉组合夹具的整体结构，掌握其工作原理。
2. 拆装组合夹具（1）拆卸步骤：1）根据夹具的组装图，确定拆卸顺序。
2）使用扳手、螺丝刀等工具，按照拆卸顺序依次拆卸元件。
3）注意拆卸过程中要轻拿轻放，避免损坏元件。
（2）组装步骤：1）根据组装图，确定组装顺序。
2）使用扳手、螺丝刀等工具，按照组装顺序依次组装元件。
3）注意组装过程中要确保各元件连接牢固，避免松动。
3. 调整与测试组装完成后，对组合夹具进行以下调整与测试：（1）检查夹具的定位精度，确保工件在加工过程中能够准确定位。
（2）检查夹具的夹紧力，确保工件在加工过程中能够牢固夹持。
（3）检查夹具的稳定性，确保在加工过程中不会发生晃动。
4. 实验总结通过本次实验，掌握了组合夹具的拆装方法与技巧，了解了各元件的功能，熟悉了组合夹具的工作原理。
同时，提高了动手操作能力和分析解决问题的能力。
五、实验结果与分析1. 实验结果通过本次实验，成功拆装了组合夹具，并进行了调整与测试，满足了实验要求。
2. 实验分析（1）在拆装过程中，注意了以下事项：1）轻拿轻放，避免损坏元件。
2）按照拆卸顺序进行拆卸，避免遗漏元件。
3）按照组装顺序进行组装，确保各元件连接牢固。
（2）在调整与测试过程中，注意了以下事项：1）检查夹具的定位精度，确保工件在加工过程中能够准确定位。
2）检查夹具的夹紧力，确保工件在加工过程中能够牢固夹持。
组合夹具组装实验报告
组合夹具组装实验报告组合夹具组装实验报告一、引言在制造业中，夹具是一种用于固定和定位工件的装置。
组合夹具是一种多功能夹具，它可以用于不同类型和尺寸的工件组装。
本实验旨在通过组合夹具的设计和制造，以及实际组装操作，探索夹具在生产过程中的应用和效果。
二、实验目的1. 理解夹具的作用和原理；2. 学习夹具的设计和制造方法；3. 掌握组合夹具的使用技巧；4. 分析夹具在组装过程中的优势和不足。
三、实验器材和材料1. 组合夹具零件：底座、固定夹具、定位夹具等；2. 工件：模拟的机械零件。
四、实验方法1. 设计夹具：根据工件的形状和尺寸，设计合适的夹具零件；2. 制造夹具：使用加工设备和工具，制造夹具的各个零件；3. 组装夹具：将夹具的各个零件组装在一起，确保夹具的稳定性和可靠性；4. 组装工件：将模拟的机械零件放置在夹具中，进行组装操作；5. 分析结果：观察组装过程中的效果，分析夹具的优缺点。
五、实验过程1. 设计夹具：根据模拟的机械零件形状和尺寸，设计了一个包含底座、固定夹具和定位夹具的组合夹具。
底座用于支撑和固定夹具，固定夹具用于固定工件，定位夹具用于定位工件的位置。
2. 制造夹具：使用铣床、钻床等加工设备，根据设计图纸制造了夹具的各个零件。
底座和固定夹具采用铝合金材料制造，定位夹具采用钢材料制造。
通过加工和装配，确保夹具的精度和稳定性。
3. 组装夹具：将底座、固定夹具和定位夹具按照设计要求进行组装。
通过螺栓和螺母固定各个零件，确保夹具的稳定性和可靠性。
4. 组装工件：将模拟的机械零件放置在夹具中，按照组装顺序进行操作。
通过夹具的固定和定位功能，工件可以在正确的位置进行组装，提高了组装的效率和准确性。
5. 分析结果：观察组装过程中的效果，发现夹具的固定和定位功能确实提高了组装的效率和准确性。
然而，夹具的设计和制造需要一定的时间和成本，且对于不同尺寸和形状的工件，需要设计和制造不同的夹具。
六、实验结果和讨论通过本实验，我们深入了解了夹具的作用和原理，并学习了夹具的设计和制造方法。

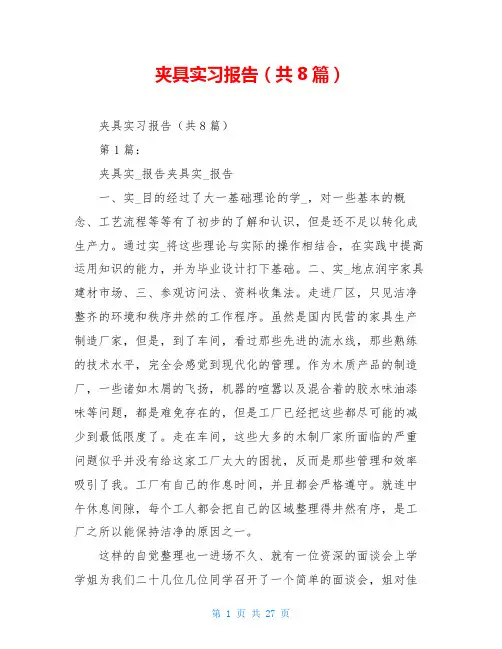

夹具实习报告(共8篇)
