单相半波整流电路的设计
单相半波整流电路的仿真设计
单相半波整流电路的仿真设计首先，我们来了解一下单相半波整流电路的基本原理。
单相半波整流电路由一个二极管和一个负载组成。
当输入电压为正值时，二极管导通，输出电压等于输入电压；当输入电压为负值时，二极管截止，输出电压为零。
因此，单相半波整流电路的输出信号仅包含输入信号中的正半周期，负半周期被完全截断。
为了更好地理解单相半波整流电路的性能，我们可以通过仿真软件来模拟电路的工作情况。
在本文中，我们以Multisim为例，对单相半波整流电路进行仿真设计。
首先，我们需要绘制电路图。
打开Multisim软件，在工具栏中选择“布线工具”并选择“元件模式”，找到二极管和电阻等元件，拖动到画布上，并连接它们，以搭建单相半波整流电路的电路图。
接下来，我们需要设置电路参数。
右键点击二极管和电阻元件，选择属性，设置合适的参数值。
例如，我们可以设置二极管元件的正向导通电压为0.7V，电阻元件的阻值为100Ω。
完成电路图的搭建和参数设置后，我们可以进行仿真分析。
点击Multisim菜单栏中的“仿真”选项，选择“直流工作点分析”进行直流仿真。
此时，软件将根据所设置的参数计算电路的直流工作点。
完成直流工作点分析后，我们可以进行交流仿真。
点击Multisim菜单栏中的“仿真”选项，选择“交流分析”进行交流仿真。
通过选择不同的输入电压值，我们可以观察到在二极管导通期间，输出电压等于输入电压；在二极管截止期间，输出电压为零。
在仿真分析过程中，我们还可以通过改变电路元件的参数值来观察电路的响应变化。
例如，我们可以改变负载电阻的阻值，并测量输出电压随负载电阻变化的情况。
完成仿真后，我们可以进行数据分析和结果评估。
通过Multisim提供的测量工具，我们可以得到电路的各种性能指标，例如输出电压的峰值和平均值、效率等。
通过比较仿真结果和理论值，可以评估电路设计的准确性和可行性。
综上所述，单相半波整流电路是一种简单且常用的整流电路。
通过使用仿真软件进行设计和分析，我们可以更好地了解电路的工作原理和性能，并进一步优化电路的设计。
单相半波可控整流电路的设计
单相半波可控整流电路的设计引言：单相半波可控整流电路是电力系统中常见的一种电路，它的设计与应用十分广泛。
本文将详细介绍单相半波可控整流电路的设计原理、工作过程以及应用场景。
一、设计原理单相半波可控整流电路由可控硅元件、二极管、电容和负载组成。
可控硅元件通过控制触发角来实现对电路的导通和截止控制。
当可控硅导通时，电流从正弦交流电源流入负载；当可控硅截止时，电流则由二极管提供。
电容的作用是平滑电流波形，使输出电压更稳定。
二、工作过程在正半周的前半部分，可控硅导通，电流从正弦交流电源流入负载。
电流的大小取决于可控硅的触发角。
触发角越小，导通时间越长，电流越大。
在正半周的后半部分，可控硅截止，电流由二极管提供。
由于二极管只能导通，不能截止，所以输出电流为正半周的后半部分。
三、应用场景单相半波可控整流电路广泛应用于电力系统中，其主要用途如下：1. 直流电源：通过使用单相半波可控整流电路，可以将交流电源转换为直流电源，以满足各种设备对直流电源的需求。
例如，计算机、手机充电器等设备都需要直流电源来正常工作。
2. 电动机驱动：通过单相半波可控整流电路可以实现对电动机的驱动。
利用可控硅的导通和截止控制，可以调节电动机的转速和扭矩，满足不同工况下的需求。
3. 光伏发电系统：在光伏发电系统中，太阳能电池板产生的电流是交流的，需要通过单相半波可控整流电路将其转换为直流电流，以便储存和使用。
4. 交流调压：通过调节可控硅的触发角，可以实现对交流电压的调节。
在一些需要对交流电压进行精确控制的场合，如实验室仪器、电焊机等，单相半波可控整流电路可以发挥重要作用。
总结：单相半波可控整流电路是一种常见且实用的电路，其设计原理简单明了，工作过程清晰易懂。
在电力系统中，它被广泛应用于直流电源、电动机驱动、光伏发电系统以及交流调压等方面。
通过合理的设计和控制，单相半波可控整流电路可以实现对电流和电压的精确控制，满足各种不同的工况需求。
在未来的发展中，相信单相半波可控整流电路会继续发挥重要作用，为电力系统的稳定运行和设备的正常工作提供强有力的支持。

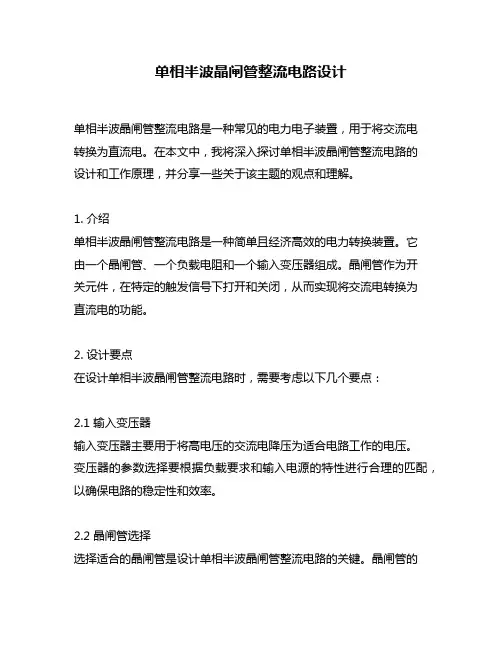

单相半波晶闸管整流电路设计
单相半波晶闸管整流电路设计单相半波晶闸管整流电路是一种常见的电力电子装置，用于将交流电转换为直流电。
在本文中，我将深入探讨单相半波晶闸管整流电路的设计和工作原理，并分享一些关于该主题的观点和理解。
1. 介绍单相半波晶闸管整流电路是一种简单且经济高效的电力转换装置。
它由一个晶闸管、一个负载电阻和一个输入变压器组成。
晶闸管作为开关元件，在特定的触发信号下打开和关闭，从而实现将交流电转换为直流电的功能。
2. 设计要点在设计单相半波晶闸管整流电路时，需要考虑以下几个要点：2.1 输入变压器输入变压器主要用于将高电压的交流电降压为适合电路工作的电压。
变压器的参数选择要根据负载要求和输入电源的特性进行合理的匹配，以确保电路的稳定性和效率。
2.2 晶闸管选择选择适合的晶闸管是设计单相半波晶闸管整流电路的关键。
晶闸管的主要参数包括最大正向电流、最大反向电压和触发电流等。
根据实际需求，选择具有适当安全裕度的晶闸管。
2.3 触发电路触发电路用于控制晶闸管的导通和关断。
其中，触发电路的设计应考虑触发脉冲的宽度、幅度和频率等参数。
触发电路还应具备过电流和过温保护功能，以保证整流电路的稳定性和安全性。
3. 工作原理在单相半波晶闸管整流电路中，当输入电压为正弦波时，晶闸管在触发脉冲的作用下打开，使电流从正向流过负载电阻，从而将正半个周期的交流电转换为直流电。
当输入电压为负值时，晶闸管会自动关闭，以避免反向流动。
4. 优缺点单相半波晶闸管整流电路具有以下优点：4.1 简单和经济相较于其他整流电路，单相半波晶闸管整流电路的设计简单且成本较低，适用于一些简单的应用场景。
4.2 管脚少相对于全波整流电路，单相半波晶闸管整流电路只需要一个晶闸管，因此连接的管脚较少，便于布局和调试。
然而，单相半波晶闸管整流电路也存在一些缺点：4.3 效率较低由于只有正半个周期的交流电被转换成直流电，因此整流效率相对较低。
4.4 输出纹波较大由于输入电压的间断性，单相半波晶闸管整流电路的输出纹波较大，需要进一步进行滤波才能得到稳定的直流电。
单相半波整流电路的仿真设计
单相半波整流电路的仿真设计单相半波整流电路是一种常见的电路，用于将交流电转化为直流电。
在实际应用中，我们常常需要对该电路进行仿真设计，以验证电路的性能和可靠性。
本文将介绍单相半波整流电路的仿真设计方法，并结合实例进行演示。
单相半波整流电路由一个二极管和一个负载组成。
其电路原理如下：当输入的交流电正半周时，二极管导通，电流通过负载，实现电流流向的转换；当输入电压为负半周时，二极管截止，电流不再通过负载。
这样，我们就可以得到一个脉冲形式的输出信号，通过滤波电路将其转化为直流电。
我们需要使用仿真软件（如Proteus、Multisim等）建立电路模型。
在建立电路模型时，需要知道输入交流电的频率、幅值和相位，以及二极管的参数和负载的阻抗等信息。
在建立电路模型时，可以选择合适的元件进行仿真，如利用元件库中提供的二极管模型。
建立好电路模型后，我们需要设置仿真参数。
仿真参数包括仿真时间、仿真步长和采样频率等。
仿真时间需要根据实际需要进行设置，一般选择一个合适的时间段，以观察电路的稳定工作状态；仿真步长和采样频率则需要根据系统要求进行设置，以保证仿真结果的准确性。
接下来，我们可以进行仿真实验。
在进行仿真实验时，可以选取一段时间内的交流电作为输入信号，然后观察输出信号的波形。
可以通过示波器等工具来实时显示波形，并根据需要进行测量和分析。
通过仿真实验，我们可以得到整流电路的输出电压、电流和功率等关键参数。
在仿真实验中，需要注意以下几点：1. 确保电路连接正确，元件参数设置准确。
如二极管的正向偏置电压和反向击穿电压等参数需要与实际一致。
2. 注意信号的采样和显示。
由于在仿真实验中，我们无法直接观察电路的运行状态，因此需要通过信号采样和显示来间接观察波形和参数。
3. 注意电路的稳定性和可靠性。
在进行仿真实验时，需要观察电路的稳定工作状态，如输出波形是否正常、负载电流是否稳定等。
还可以通过改变输入信号的频率和幅值等参数，来观察电路的响应情况。
单相半波整流电路的仿真设计
单相半波整流电路的仿真设计单相半波整流电路是电力电子技术中常见的一种电路，用于将交流电转换为直流电。
在本文中，将介绍单相半波整流电路的基本原理，然后使用仿真软件进行设计和验证。
1. 单相半波整流电路的基本原理单相半波整流电路由一个二极管和一个负载组成，如图1所示。
交流电信号从输入端传入二极管，当输入电压为正值时，二极管导通，电流流向负载，负载得到电能的供应；当输入电压为负值时，二极管截止，电流无法流向负载，负载断电。
这样就可以将输入的交流电信号转换为直流电信号。
为了更好地理解单相半波整流电路的工作原理，我们可以对其进行等效电路分析。
如图2所示，将二极管替换为理想二极管和电阻的串联结构，即可得到等效电路。
当输入电压为正时，理想二极管导通，电阻上不存在电压降；当输入电压为负时，理想二极管截止，整个电压降在电阻上，负载无法得到供电。
2. 单相半波整流电路的仿真设计在本节中，将使用LTspice软件对单相半波整流电路进行仿真设计。
LTspice是一种功能强大且免费的电路仿真软件，可以对各种电路进行准确的仿真分析。
我们需要绘制单相半波整流电路的原理图。
打开LTspice软件，选择“新建电路”并在新弹出的窗口中绘制单相半波整流电路的原理图。
将一个理想二极管和一个负载连接到输入电压源上，如图3所示。
图3 单相半波整流电路的LTspice原理图接下来，我们需要设置电路中各个元件的参数。
选择好电压源的频率和幅值，设置二极管的正向电压降为0.7V，设置负载的阻值和额定功率等参数。
然后，点击“运行”按钮进行仿真分析。
LTspice将对电路进行各种参数的分析，并输出仿真结果。
我们可以观察电路中各个元件的电压、电流等参数的波形图，以及整体功率特性等信息。
通过仿真分析，我们可以了解单相半波整流电路的工作特性，包括输入输出特性、效率等。
根据仿真结果，我们可以对电路进行优化设计，从而满足实际应用的需求。
3. 单相半波整流电路的仿真验证我们需要对仿真结果进行验证。
单相半波可控整流电路
单相半波可控整流电路1、工作原理电路和波形如图1所示，设u2=U2sinω。
图1 单相半波可控整流正半周：0＜t＜t1,ug=0,T正向阻断，id=0,uT=u2,ud=0t=t时,加入ug脉冲，T导通，忽略其正向压降，uT=0,ud=u2,id=ud/Rd。
负半周：π≤t＜2π当u2自然过零时，T自行关断而处于反向阻断状态，ut=0,ud=0,id=0。
从0到t1的电度角为α，叫控制角。
从t1到π的电度角为θ，叫导通角，显然α+θ=π。
当α=0，θ=180度时，可控硅全导通，与不控整流一样，当α=180度，θ=0度时，可控硅全关断，输出电压为零。
2、各电量关系ud波形为非正弦波，其平均值（直流电压）：由上式可见，负载电阻Rd上的直流电压是控制角α的函数，所以改变α的大小就可以控制直流电压Ud的数值，这就是可控整流意义之所在。
流过Rd的直流电流Id：Ud的有效值（均方根值）：流过Rd的电流有效值：由于电源提供的有功功率P=UI，电源视在功率S=U2I（U2是电源电压有效值），所以功率因数：由上式可见，功率因数cosψ也是α的函数，当α=0时，cosψ=0.707。
显然，对于电阻性负载，单相半波可控整流的功率因数也不会是1。
比值Ud/U、I/Id和cosψ随α的变化数值，见表1，它们相应的关系曲线，如图2所示表1 Ud/U、I/Id和cosψ的关系图2 单相半波可控整流的电压、电流及功率因数与控制角的关系由于可控硅T与Rd是串联的，所以，流过Rd的有效值电流I与平均值电流Id的比值，也就是流过可控硅T的有效值电流IT与平均值电流IdT的比值，即I/Id=It/IdT。
二、单相桥式半控整流电路1、工作原理电路与波形如图3所示图3、单相桥式半控整流正半周：t1时刻加入ug1，T1导通，电流通路如图实线所示。
uT1=0,ud=u2,uT2=-u2。
u2过零时，T1自行关断。
负半周：t2时刻加入ug2，T2导通，电流通路如图虚线所示，uT2=0，ud=-u2,ut1=u2。
单相半波可控整流电路设计与simulink仿真
单相半波可控整流电路设计与simulink仿真一、前言单相半波可控整流电路是电力电子学中的基础电路之一，其结构简单，常用于低功率直流电源的设计。
本文将介绍单相半波可控整流电路的设计与simulink仿真。
二、单相半波可控整流电路的原理单相半波可控整流电路由交流源、可控硅和负载组成。
其原理如下：1. 可控硅导通当交流源正弦信号为正时，可控硅被触发，导通；当交流源正弦信号为负时，可控硅不被触发，不导通。
2. 可控硅截止当交流源正弦信号为负时，可控硅被触发，导通；当交流源正弦信号为正时，可控硅不被触发，不导通。
3. 负载输出当可控硅导通时，负载得到正向半个周期的电压；当可控硅截止时，负载得到零电压。
三、单相半波可控整流电路的设计1. 选取元器件根据所需输出直流电压和负载要求选取合适的元器件，其中可控硅的额定电压和额定电流应大于所需输出直流电压和负载电流。
2. 确定触发角触发角是指可控硅开始导通的时刻相对于交流源正弦波峰值的时间差。
触发角越小，输出直流电压越大。
根据所需输出直流电压和交流源参数计算得到合适的触发角。
3. 计算元器件参数根据所选元器件的数据手册计算得到合适的元器件参数，如可控硅的触发电流、保持电流、反向阻抗等。
4. 绘制电路图根据上述步骤绘制单相半波可控整流电路图。
5. PCB设计将绘制好的单相半波可控整流电路转化为PCB设计，并进行布线和焊接。
四、simulink仿真1. 绘制模型在simulink中绘制单相半波可控整流电路模型，包括交流源、可控硅和负载等模块。
2. 设置参数设置各个模块的参数，如交流源频率、幅值、相位；可控硅触发角；负载阻值等。
3. 运行仿真运行仿真，得到单相半波可控整流电路的输出波形和性能参数。
五、总结本文介绍了单相半波可控整流电路的原理、设计和simulink仿真。
通过本文的学习，读者可以了解到单相半波可控整流电路的基本原理，以及如何进行电路设计和simulink仿真。
单相半波可控整流电路的实验流程及设计要点
单相半波可控整流电路的实验流程及设计要点下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!单相半波可控整流电路的实验流程及设计要点1. 实验介绍。
单相半波可控整流电路的设计
单相半波可控整流电路的设计单相半波可控整流电路的设计单相半波可控整流电路是一种常用的电力电子器件，它可以将交流电转换为直流电，并且可以通过控制器件的导通角度来实现电流的调节。
在实际应用中，单相半波可控整流电路被广泛应用于电力调节、电机控制、电炉加热等领域。
设计单相半波可控整流电路需要考虑以下几个方面：1. 电源电压和电流的要求：在设计单相半波可控整流电路时，需要根据实际应用需求确定电源电压和电流的要求。
一般来说，电源电压和电流越大，所需的器件和散热器就越大，成本也就越高。
2. 控制器件的选择：单相半波可控整流电路的控制器件一般选择晶闸管或可控硅等器件。
在选择控制器件时，需要考虑其导通角度、最大电流和最大耐压等参数，以确保其能够满足实际应用需求。
3. 散热设计：由于单相半波可控整流电路会产生大量的热量，因此需要进行散热设计，以确保器件的温度不会过高。
散热设计包括散热器的选择和散热方式的确定等。
4. 保护电路的设计：在单相半波可控整流电路中，需要设计保护电路，以防止电路出现过流、过压等故障。
保护电路包括过流保护、过压保护、过温保护等。
5. 控制电路的设计：单相半波可控整流电路的控制电路需要设计，以实现对控制器件的控制。
控制电路包括触发电路、控制信号的产生和调节等。
在实际设计中，需要根据具体应用需求进行综合考虑，确定单相半波可控整流电路的参数和设计方案。
同时，需要进行电路仿真和实验验证，以确保电路的性能和可靠性。
总之，单相半波可控整流电路是一种重要的电力电子器件，其设计需要综合考虑多个因素，以实现对电流的调节和控制。
在实际应用中，需要根据具体需求进行设计和优化，以确保电路的性能和可靠性。
单相半波可控整流电路的设计
单相半波可控整流电路的设计一、引言单相半波可控整流电路是一种常见的电力电子设备，广泛应用于各种电源及调节系统中。
本文将对单相半波可控整流电路的设计进行深入的探讨，包括电路原理、设计步骤、参数计算等内容。
二、电路原理单相半波可控整流电路由半控桥和滤波电路组成。
半控桥由两个可控硅和两个二极管组成，可控硅用于实现整流操作，二极管用于构成半波整流电路。
滤波电路包括电感和电容，用于平滑输出电压。
三、设计步骤3.1 选择可控硅和二极管根据需求确定可控硅的额定电流和电压，选择合适的型号。
选取二极管时，应保证其耐压和额定电流满足需求。
3.2 计算滤波电感和电容值根据输出电流和输出电压的要求，选择合适的滤波电感和电容的值。
计算时应考虑电路中的损耗和纹波等因素。
3.3 计算电阻的值为了实现触发电路的控制，通常需要在可控硅的触发极上串联一个电阻。
根据触发电流和触发电压，计算电阻的值。
3.4 绘制电路图根据上述参数计算的结果，绘制单相半波可控整流电路的电路图。
确保电路图的连接正确，各元器件符合实际物理布局。
3.5 进行电路仿真使用电路仿真软件对所设计的电路进行仿真，验证电路的性能和稳定性。
根据仿真结果，对电路进行必要的调整和优化。
四、参数计算4.1 可控硅的额定电流和电压根据设备的需求和规格，确定可控硅的额定电流和电压。
一般情况下，可控硅的额定电流应大于实际电路中的最大电流值，额定电压应大于电路中的最大电压。
4.2 二极管的耐压和额定电流根据可控硅的额定电流和电压，选择合适的二极管。
二极管的耐压应大于电路中的最大电压，额定电流应大于可控硅的额定电流。
4.3 滤波电感和电容的值根据输出电流和电压的要求，计算滤波电感和电容的值。
电感和电容的计算公式为：电感值 L = (Vp - Vo) / (2 * π * f * I) 电容值 C = I / (2 * π * f * ΔV)其中，Vp为峰值输入电压，Vo为输出电压，f为频率，I为输出电流，ΔV为纹波电压。
单相半波可控整流电路设计
电力电子技术课程设计说明书单相半波可控整流电路设计学生姓名：学号：学生姓名：学号：学院：计算机与控制工程学院专业：电气工程及其自动化指导教师：2016年月中北大学课程设计任务书2015/2016 学年第一学期学院：计算机与控制工程学院专业：电气工程及其自动化学生姓名：学号：学生姓名学号：课程设计题目：单相半波可控整流电路设计起迄日期: 2015年12月27日~ 2016年1月8日课程设计地点:德怀楼八层虚拟仿真实验室指导教师:学科部副主任：下达任务书日期: 2015 年 12月 26日课程设计任务书课程设计任务书目录1.绪论 (1)2. 2.单相半波可控整流电路设计 (2)2.1课程设计任务及要求 (2)2.2 电路原理图 (3)2.3单相半波可控整流电路的计算公式 (4)2.4带阻感负载时的工作情况 (5)3. MATLAB仿真 (5)3.1 MATLAB仿真图 (5)3.1.1主电路仿真图 (5)3.1.2触发电路仿真图 (6)3.2 元器件参数设置 (6)3.2.1设置MOSFET参数 (7)3.2.2设置电阻负载参数 (7)3.2.3设置电源参数 (8)3.2.4设置脉冲参数 (8)3.3 仿真结果展示 (9)4. 结论 (11)参考文献 (12)附录 (12)1.绪论电力电子技术是建立在电子学、电工原理和自动控制三大学科上的新兴学科。
因它本身是大功率的电技术，又大多是为应用强电的工业服务的，故常将它归属于电工类。
电力电子技术的内容主要包括电力电子器件、电力电子电路和电力电子装置及其系统。
电力电子器件以半导体为基本材料，最常用的材料为单晶硅;它的理论基础为半导体物理学;它的工艺技术为半导体器件工艺。
近代新型电力电子器件中大量应用了微电子学的技术。
电力电子电路吸收了电子学的理论基础，根据器件的特点和电能转换的要求，又开发出许多电能转换电路。
这些电路中还包括各种控制、触发、保护、显示、信息处理、继电接触等二次回路及外围电路。
单相半波可控整流电路设计
单相半波可控整流电路设计单相半波可控整流电路是一种常用的电力电子装置，主要用于将交流电变为直流电。
它通过控制半导体开关器件的导通和关断，实现对电流的控制和整流功能。
本文将介绍单相半波可控整流电路的设计原理、电路框图和性能参数的分析。
1.设计原理单相半波可控整流电路采用单相二值整流电路进行整流操作。
其原理是通过半导体开关器件，如可控硅管（SCR）或晶闸管（thyristor）来控制电流的流动方向。
当输入电压为正向时，开关器件导通，电流通过负载，实现整流功能；当输入电压为反向时，开关器件不导通，电流无法通过负载。
因此，通过控制开关器件的导通和关断，可以实现对电流的控制和方向的切换。
2.电路框图```+---------++----++----++----+AC，输入变压器，-----，整流器，-----，负载，------，稳压电源+---------++----++----++----+```电路中的输入变压器主要用来将输入的交流电压进行降压，以适应整流器的工作要求。
整流器包括可控硅管和控制电路，负载为所需的直流负载。
稳压电源主要用来稳定输出电压，以保证负载稳定工作。
3.性能参数分析-输出电流的控制范围和精度：通过控制开关器件的导通角和触发角，可以实现对输出电流的控制。
控制范围和精度决定了电路的调节性能。
-输出电压的稳定性：稳压电源的设计和选型对输出电压的稳定性有重要影响。
输出电压的稳定性决定了负载的工作稳定性。
-效率：效率是衡量电路性能的一个重要指标。
效率高的电路可以提高电能的利用率和减少能源浪费。
-抗干扰能力：电路设计中需要考虑电磁干扰、温度变化等外界因素对电路性能的影响。
抗干扰能力强的电路可以提高电路的稳定性和可靠性。
-成本和可靠性：电路设计中还需要考虑电路的成本和可靠性。
合理设计和选用可靠的元器件可以提高电路的可靠性，降低成本。
综上所述，单相半波可控整流电路是一种常用的电力电子装置。
通过控制半导体开关器件的导通和关断，实现对电流的控制和整流功能。
单相半波整流电路的仿真设计
单相半波整流电路的仿真设计单相半波整流电路是一种常见的电子电路，用来将交流电转换为直流电。
在本文中，我们将介绍如何使用仿真软件进行单相半波整流电路的设计和仿真。
让我们来了解一下单相半波整流电路的基本结构。
单相半波整流电路由一个二极管和一个负载组成。
交流电源通过二极管，然后经过滤波电容器，最后到达负载。
在正半周期内，二极管导通，负载得到电流供给，而在负半周期内，二极管截止，负载依靠滤波电容器的电压继续得到供给。
接下来，我们将使用Multisim仿真软件进行单相半波整流电路的设计和仿真。
打开Multisim软件，在工作区中选择电子元件库，然后选择“二极管”元件和“直流电源”元件，将它们拖拽到工作区中。
接下来，将二极管和直流电源连接起来，然后将负载连接到二极管的另一端。
在电路中加入滤波电容器，注意它的极性连接。
完成电路的连接后，我们需要设置直流电源的输入电压和频率。
点击直流电源元件，调整其参数，设置输入电压为220V，频率为50Hz。
接下来，我们需要设置二极管的性能参数。
点击二极管元件，调整其参数，设置导通电压为0.7V，阻断电压为-100V。
完成以上步骤后，我们可以点击“仿真”按钮，开始对单相半波整流电路进行仿真。
在仿真过程中，我们可以观察电路中不同元件的电压和电流变化，以及整个电路的工作状态。
除了基本的单相半波整流电路，我们还可以进行更复杂的电路设计和仿真，比如加入电压调节器、过流保护电路等功能，以满足不同的应用需求。
通过仿真软件的帮助，我们可以更加方便快捷地进行单相半波整流电路的设计和仿真，深入了解电路的工作原理和性能特点，为实际应用提供参考。
单相半波整流电路的仿真设计
单相半波整流电路的仿真设计单相半波整流电路是一种简单的整流电路，常用于将交流电转换成直流电。
本文将介绍单相半波整流电路的工作原理、电路设计和仿真过程。
一、工作原理单相半波整流电路由一个二极管、一个负载电阻和一个输入交流电源组成。
当交流电流通过二极管时，只有一个半周期的正半周可以通过，而负半周则被阻断。
输出电流只有正半周的部分，形成了一个近似于直流电的波形。
二、电路设计1. 选择二极管和负载电阻的数值。
根据所需的输出电压和电流来选择合适的二极管和负载电阻。
一般来说，二极管的额定电流应大于输出电流的两倍，负载电阻的阻值可以根据输出电压和电流来计算得出。
2. 连接电路。
将二极管的阳极连接到输入交流电源的正极，阴极连接到负载电阻的一端，负载电阻的另一端与输入交流电源的负极相连。
3. 确保电路接地。
为了保证电路的安全性和正常工作，需要将电路的某一点接地，通常选择负载电阻的一端或者二极管的阴极作为接地点。
三、仿真设计利用电路仿真软件进行单相半波整流电路的仿真设计，可以帮助我们更好地理解电路的工作原理和性能。
1. 选择合适的电路仿真软件，如Multisim、LTSpice等。
2. 进行电路元件的建模。
根据所选软件的说明，选择合适的元件进行建模，包括二极管和负载电阻。
3. 连接电路。
根据电路设计中的连接方式，将建模的元件连接起来。
4. 设置输入信号。
选择合适的输入交流电源，并设置其频率和幅值。
5. 运行仿真。
启动仿真程序，并观察输出电压和电流的波形。
6. 分析仿真结果。
根据仿真结果，分析输出波形的特点和性能，比如平均输出电压、纹波电压等。
单相半波可控整流电路(阻感性负载加续流二极管)
03 续流二极管
续流二极管的作用
防止反向电流
在晶闸管关断期间，如果没有续流二极管，阻感性负载中的电流会反向流动， 可能导致设备损坏。续流二分反向电压，从而降低加在晶闸管上的反向电压，保护 晶闸管不受过电压的损坏。
续流二极管的选择与使用
测试设备
万用表、示波器、电源等。
测试结果分析
观察整流电路的输出电压和电流波形，分析其性能指标，并与理论 值进行比较。
THANKS FOR WATCHING
感谢您的观看
耐压要求
选择续流二极管时，应考虑其反向击 穿电压是否满足电路需求。
电流容量
根据阻感性负载的电流大小选择合适 的电流容量的续流二极管，以确保其 能够承受较大的电流。
开关频率
在高频开关状态下使用的二极管应具 有良好的开关性能和较小的反向恢复 时间。
安装方式
续流二极管应安装在散热良好的地方， 并确保其连接牢固可靠。
详细描述
在整流器导通期间，输入电压施加到阻感负载上，产生正向的电压波形。当整流 器截止时，续流二极管导通，将负载电流继续传递，此时电压波形为零。
电流波形分析
总结词
在单相半波可控整流电路中，电流波形在整流器导通期间呈 现矩形波形状，而在整流器截止期间呈现零电流。
详细描述
在整流器导通期间，电流从输入电源流向阻感负载，形成矩 形波形状。当整流器截止时，续流二极管导通，负载电流通 过二极管继续流动，此时电流波形为零。
乎没有无功损耗。
感性负载
02
主要特点是电流滞后于电压，功率因素较低，会产生较大的无
功损耗。
阻感性负载
03
同时具有电阻性和感性负载的特点，电流和电压之间有一定的
相位差，功率因素较低。
单相半波整流电路的仿真设计
单相半波整流电路的仿真设计单相半波整流电路是一种常见的电子电路，通常用于将交流电源转换为直流电源。
它由一个二极管、一个负载电阻和一个交流输入电压组成。
在这篇文章中，我们将重点讨论单相半波整流电路的仿真设计，包括电路原理、仿真软件及仿真结果分析。
一、电路原理单相半波整流电路的原理非常简单，如图1所示。
它由一个二极管、一个负载电阻和一个交流输入电压组成。
在正半周期的周期内，二极管导通，电流从二极管流向负载电阻，使负载电阻上产生正向电压；而在负半周期的周期内，二极管截止，没有电流流过负载电阻，因此负载电阻上产生的电压为零。
通过这种方式实现了将输入的交流电源转换为直流电源的功能。
二、仿真软件在进行单相半波整流电路的仿真设计时，我们通常会选择一些常用的电路仿真软件，比如Multisim、PSpice和LTspice等。
本文将以Multisim为例进行仿真设计，可以更直观地观察电路的波形、电压和电流等参数变化情况。
三、仿真设计步骤1. 选择元件在Multisim中，首先需要选择电路所需的元件，包括二极管、电阻和电压源。
将它们拖放到电路画布上，并依次连接好。
2. 设置参数在连接好电路元件之后，需要对元件的参数进行设置。
设置二极管的正向阈值电压、电阻的阻值以及输入的交流电压等。
3. 运行仿真设置好参数后，可以运行仿真了。
仿真软件会自动计算电路中各元件的电压、电流等参数，并绘制出波形图。
通过观察波形图，可以直观地了解电路的工作情况。
四、仿真结果分析通过Multisim进行单相半波整流电路的仿真设计后，我们得到了如下的仿真结果：1. 电压波形图与电压波形类似，在正半周期内，二极管导通，负载电阻上产生电流；而在负半周期内，二极管截止，负载电阻上没有电流。
负载电阻上的电流也呈现出类似正弦波的波形，但负半周期上的波形被截去。
3. 效果分析通过仿真结果分析可以看出，单相半波整流电路的工作原理得到了很好地验证，成功地将交流电源转换为了直流电源。
单相半波整流电路教案
（3）会利用测量结果分析单相半波整流电路的特点，并运用知识解决实际问题。
过程与方法目标：通过问题的引导、任务操作，进一步找到探究学习的方法，提高知识的迁移能力。
情感态度与价值观目标：
通过实验了解单相半波整流的特点，提高学习积极性，在课堂教学中体会操作成功的快乐，感受电子课堂的乐趣。
教材分析
本课题选自高等教育出版社出版的《电子基本电路安装与测试》项目1中的任务2的内容，本课题主要围绕二极管的特性展开，利用二极管的单向导电特性将交流电转换成直流电的应用电路，它为今后分析设计运用直流电路提供基础，夯实专业能力，重要性不言而喻。在体现“注重实践，注重基础”教材特色的基础上，微增教学内容，微提学习层次，紧贴生产，生活实际。
（10min）
“解”电路
探究原理
（10min）
“变”参数
运用知识
（10min）
“评”课堂
强调重点
（1min）
任务拓展
（1min）
课后整理
板书设计
教学反思
《单相半波整流电路》教学设计
学校
乐清市虹桥职
业技术学校
授课
班级
学科
电子基本电路安装与测试
授课时间
2021年4月23日
课题
单相半波整流电路
课时
1课时
设计思路
《电子基本电路安装与测试》是电类专业的一门必修课程，在教学中发现，学生容易出现“轻实践，重理论”现象。本课题根据“做中学，做中教”的职教理念，让理实有机结合，拓宽专业视野，提升应用能力，努力让课堂“有趣、有用、有效”。细致的教学设计，学案导学，微资源助学，让学生自主参与学习，借助学具，搭建电路，测量波形以活动形式渗透理论知识，发散思维，将得到的结论较好地运用，注重体验，使学生学得主动，学得轻松，学得有用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单相半波整流电路的设计摘要本文主要进行了单相半波整流电路的设计。
单相半波整流电流电路的特点是简单，但输出脉动大，变压器二次电流中含有直流分量，造成变压器铁芯直流磁化。
为使变压器铁心不饱和，需增大铁心面积，增大了设备的容量。
实际上很少应用此种电路。
分析该电路的主要目的在于利用其简单易学的特点，建立起整流电路的基本概念。
晶闸管不同于整流二极管，它的导通是可控的。
可控整流电路的作用就是把交流电变换为电压值可以调节的直流电。
在充分理解单相半波整流电路工作原理的基础上，本文设计出了单相半波整流电路带电阻负载、电感负载、阻感负载时的电路原理图，并对其中的相关参数进行了计算，仿真波形对比发现结果正确。
关键词：晶闸管，整流，触发目录摘要 .................................................................... 1课题背景............................................... 错误！未指定书签。
1.1选题背景 (1)1.2参数选择 (1)2单相半波整流电路的设计................................. 错误！未指定书签。
2.1单相半波整流电路（电阻负载） ..................... 错误！未指定书签。
2.1.1工作原理和电路特点（电阻负载）.............. 错误！未指定书签。
2.1.2电路原理图（电阻负载）...................... 错误！未指定书签。
2.1.3参数计算（电阻负载）........................ 错误！未指定书签。
2.1.4仿真波形（电阻负载）........................ 错误！未指定书签。
2.1.5结论（电阻负载）............................ 错误！未指定书签。
2.2单相半波整流电路（电感负载） ..................... 错误！未指定书签。
2.2.1工作原理（电感负载）........................ 错误！未指定书签。
2.2.3仿真波形（电感负载）........................ 错误！未指定书签。
2.3单相半波整流电路（阻感负载） ..................... 错误！未指定书签。
2.3.1工作原理（阻感负载）........................ 错误！未指定书签。
2.3.2电路原理图（阻感负载）...................... 错误！未指定书签。
2.3.3参数计算（阻感负载）........................ 错误！未指定书签。
2.3.4仿真波形（阻感负载）........................ 错误！未指定书签。
致谢 .................................................... 错误！未指定书签。
参考文献 ................................................ 错误！未指定书签。
1课题背景1.1选题意义电力电子技术是以电力、电能为研究对象的电子技术，又称电力电子学（PowerElectronics ）。
它主要研究各种电力电子半导体器件，以及由这些电力电子器件所构成的各式各样的电路或设置，以完成对电能的变换和控制。
电力电子学是横跨“电子”“电力”“控制”三个领域的一个新兴工程技术学科。
由于电力电子技术是将电子技术和控制技术引入传统的电力技术领域，利用半导体电力开关器件组成各种电力变换电路实现电能的变换和控制，而构成的一门完整的学科。
故其学习方法与电子技术和控制技术有很多的相似之处。
单相半波整流电路是一种相对重要的整流电路，把交流电能转换成直流电能的一种整流电路。
它可以应用到很多的地方，在许多的元器件中都有用到，范围广泛。
在充分理解单相半波整流电路工作原理的基础上，设计出单相半波整流电路带电阻负载、电感负载、阻感负载时的电路原理图，使用PSIM 软件对所设计的电路带不同负载的情况下晶闸管取三个不同的触发角（要求α＞900，=900和＜900各取一个角度）进行仿真，分别获得U d 、I d 、U VT 、I VT 、I 2波形，并对所给出的角度计算上述数值。
1.2参数选择脉冲参数：导通角α=60º，90º，120º电源：V U 2202=,电阻：Ω=100R ,电感:H L m 100=频率:Hz 50f =2单相半波整流电路的设计2.1单相半波整流电路（电阻负载）2.1.1工作原理和电路特点（电阻负载）工作原理：在变压器二次绕组两端串接一个电阻和一个晶闸管。
在晶闸管VT 处于断态时，电路中无电流负载电阻两端电压为零。
2u 全部施加于VT 两端。
如在2u 正半周VT 承受阳极电压期间的1wt 时刻给VT 门极加触发脉冲，则VT 开通。
忽略晶闸管通态电压，则直流输出电压瞬时值d u 与2u 相等。
至wt=π即2u 降为零时，电路中电流亦降至零，VT 关断，之后d u 、i u 均为零。
电路特点：接线简单，使用的整流元件少，但输出的电压低、脉动大、效率也低。
2.1.2电路原理图（电阻负载）图2-1单相半波整流电路原理图（电阻负载）2.1.3参数计算（电阻负载）触发角α：α移相范围为0º~180º 导通角θ：θ=180º-α输出电压平均值[]1222d 2cos 145.0)1(22)(sin 221ααπππα+=+==⎰U COS U wt wtd U U （2-1） 输出电流平均值[]1d R U I d=（2-2）负载电流平均值[]12242sin 2παπαπ+-=R U I （2-3） 晶闸管电流有效值[]1242sin 2παπαπ+-=R U I VT （2-4） 2.1.4仿真波形（电阻负载）以下波形依次为2U 、d U 、VT U 、2I 、d I 、VT I 的波形（a ）导通角α=60º时，由下式得V os U o25.74260c 122045.0d =+⨯⨯=得R U I d=d图2-2α=60º时单相半波整流电路波形（电阻负载）（b ）导通角α=90º时，由下式得V os U o5.49290c 122045.0d =+⨯⨯=由R U I d =d 得A R U I d 495.01005.49d ===图2-3α=90º时单相半波整流电路波形（电阻负载）(c)导通角α=120º时，由下式 得V os U o45.272120c 122045.0d =+⨯⨯=由R U I d =d 得A R U I d 2745.010045.27d ===图2-4α=120º时单相半波整流电路波形（电阻负载）2.1.5结论（电阻负载）(a)在电源电压正半波（0~π区间），晶闸管承受正向电压，在α=wt 处触发晶闸管，晶闸管开始导通，形成负载电流d I ，负载上有输出电压和电流。
（b ）在π=wt 时刻，02=U ，电源电压自然过零，晶闸管电流小于维持电流而关断，负载电流为0。
(c)在电源电压负半波（π~π2区间），晶闸管承受反向电压而处于关断状态，负载上没有输出电压，负载电流为0。
直到电压电源2U 的下个周期的正半波，脉冲在απ+=2wt 处又触发晶闸管，晶闸管再次被触发导通，输出电压和电流有加在负载上，如此不断反复。
2.2单相半波整流电路（电感负载）2.2.1工作原理（电感负载）当负载为点电感性负载时，此时因为负载电感的感生电动势作用，晶闸管前电压为负值的时候,电流不一定为零，有可能继续为正电流导通。
此时负载电压比晶闸管前电压更负（差值等于整流管正向压降）。
此时，因为电压为负，所以电流在下降过程中,等电流减到零的瞬间，晶闸管才截止。
2.2.2电路原理图（电感负载）图2-5单相半波整流电路原理图（电感负载）2.2.3仿真波形（电感负载）以下波形依次为2U 、d U 、VT U 、2I 、d I 、VT I 的波形(1)导通角α=60º时，图2-6α=60º时单相半波整流电路波形（电感负载）(2)导通角α=90º时，图2-7α=90º时单相半波整流电路波形（电感负载）(3)导通角α=120º时，图2-8α=120º时单相半波整流电路波形（电感负载）2.3单相半波整流电路（阻感负载）2.3.1工作原理（阻感负载）（a ）在0wt =~α期间：晶闸管阳-阴极间的电压AK U 大于零，此时没有触发信号，晶闸管处于正向关断状态，输出电压、电流都等于零。
（b ）在α=wt 时刻，门极加触发信号，晶闸管触发导通，电源电压2U 加到负载上，输出电压2U U d =。
由于电感的存在，负载电流d I 只能从零按指数规律逐渐上升。
（c ）在1wt wt =~2wt 期间：输出电流d I 从零增至最大值。
在d I 的增长过程中，电感产生的感应电势力图限制电流增大，电源提供的能量一部分供给负载电阻，一部分为电感的储能。
（d ）在2wt wt =~3wt 期间：负载电流从最大值开始下降，电感电压改变方向，电感释放能量，企图维持电流不变。
（e ）在π=wt 时，交流电压2U 过零，由于感应电压的存在，晶闸管阳极、阴极间的电压AK U 仍大于零，晶闸管继续导通，此时电感储存的磁能一部分释放变成电阻的热能，另一部分磁能变成电能送回电网，电感的储能全部释放完后，晶闸管在2U 反压作用下而截止。
直到下一个周期的正半周，即απ+=2wt 时，晶闸管再次被触发导通，如此循环不已。
2.3.2电路原理图（阻感负载）图2-9单相半波整流电路原理图（阻感负载）2.3.3参数计算（阻感负载）[]12sin 2d wt U Ri dt i L d d =+(2-5)初始条件：α=wt ，0i =d求解可得：[]12)(2)sin(2)sin(2i ϕϕαα-+--=-wt Z U e Z U wL wt R d (2-6)其中22)wL (+=R Z ，RwL c tan ar =ϕ 当αθ+=wt 时，0i =d ，代入上式整理得[]1tan )sin(e -sin ϕαθθαϕθ-+=）（(2-7) 当α、ϕ均已知时，可由上式求出θ。
电压平均值为[][]122d )cos(cos 255.0)(sin 221⎰++-==αθααθπU wt wtd U U (2-8)电流平均值为[]1d R U I d=(2-9)[]1d 2d VT I I παπ-=(2-10)[]1d 2d 2)(21I wt d I I VTπαπππα-==⎰(2-11) []1d 22d 2)(21I wt d I I R VD παππαπα+==⎰+(2-12) 2.3.4仿真波形（阻感负载）以下波形依次为2U 、d U 、VT U 、2I 、d I 、VT I 的波形（a ）导通角α=60º时，图2-10α=60º单相半波整流电路波形（阻感负载）（b ）导通角α=90º时，图2-10α=90º单相半波整流电路波形（阻感负载）（c ）导通角α=120º时，图2-11α=120º单相半波整流电路波形（阻感负载）3设计总结体会在这次课程设计中，我们做的是单相半波整流电路的课程设计。
