电磁流量计选型
流量计如何选型

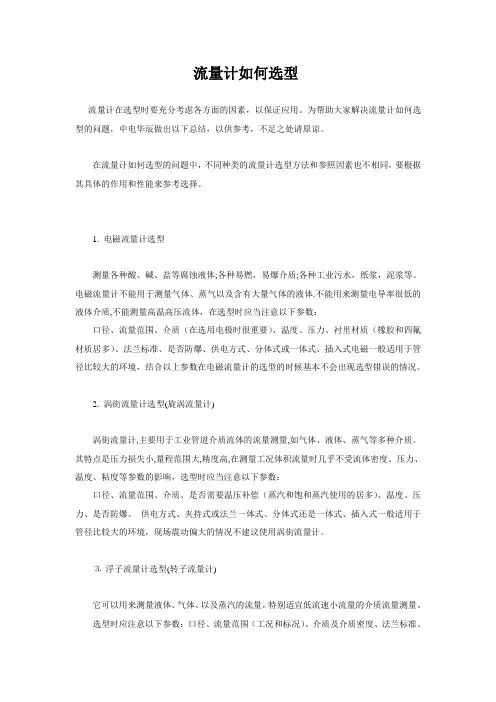

流量计如何选型流量计在选型时要充分考虑各方面的因素，以保证应用。
为帮助大家解决流量计如何选型的问题，中电华辰做出以下总结，以供参考，不足之处请原谅。
在流量计如何选型的问题中，不同种类的流量计选型方法和参照因素也不相同，要根据其具体的作用和性能来参考选择。
1. 电磁流量计选型测量各种酸、碱、盐等腐蚀液体;各种易燃，易爆介质;各种工业污水，纸浆，泥浆等。
电磁流量计不能用于测量气体、蒸气以及含有大量气体的液体.不能用来测量电导率很低的液体介质,不能测量高温高压流体，在选型时应当注意以下参数：口径、流量范围、介质（在选用电极时很重要）、温度、压力、衬里材质（橡胶和四氟材质居多）、法兰标准、是否防爆、供电方式、分体式或一体式、插入式电磁一般适用于管径比较大的环境，结合以上参数在电磁流量计的选型的时候基本不会出现选型错误的情况。
2. 涡街流量计选型(旋涡流量计)涡街流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。
其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响，选型时应当注意以下参数：口径、流量范围、介质、是否需要温压补偿（蒸汽和饱和蒸汽使用的居多）、温度、压力、是否防爆、供电方式、夹持式或法兰一体式、分体式还是一体式、插入式一般适用于管径比较大的环境，现场震动偏大的情况不建议使用涡街流量计。
⒊浮子流量计选型(转子流量计)它可以用来测量液体、气体、以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。
选型时应注意以下参数：口径、流量范围（工况和标况）、介质及介质密度、法兰标准、是否带显示、是否带远传、供电方式，现场的安装方式（横式或竖式）、最好配磁过滤器方便使用，结合以上参数在浮子流量计的选型的时候基本不会出现选型错误的情况4. 超声波流量计选型目前我国只能用于测量200℃以下的流体。
强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。
电磁流量计选型样本
:DN300-DN1200:≤0.6MPa 高压可定制
6)流量测量范围:
联系电话：010-87832746 010-61794317
网址
3
北京中航科仪测控技术有限公司
四 氟 乙 烯 和 F4 或 ETFE 乙烯
聚乙烯
PO
聚苯硫醚
PPS
化学性能略 逊于 F4
化 学 性 能 稳 60<℃ 定
150<℃
腐蚀性的酸 碱盐液体
腐蚀性的酸 碱盐液体 污水 热水
联系电话：010-87832746 010-61794317
网址
6
北京中航科仪测控技术有限公司
Qmax(m3/h) 271.0 424.0 662.0 954.0
内径(mm) 400
450
500
外接电源≤35V 导通时集电极最大电流为 250mA 10)供电电源:85-265V,45-63HZ 11)直管段长度:管道式:上游≥5DN,下游≥2DN 12)连接方式:流量计与配管之间均采用法兰连接,法兰连接尺寸应符合 GB11988 的规定. 13)防爆标志:MDIIBT4 14)环境温度湿度:-25℃-+60℃;5%-95%. 15)消耗总功率:小于 20W
流量测量范围对应流速范围是 0.1-15m/s
7)电导率范围: 被测流体电导率≥5us/cm(一体式),大多数以水为成分的介质,其电导率在 200-800 us/cm 范围内,均可选用电
磁流量计来测量其流量计. 8)电流输出: 负载电阻:0-10mA 时,0-1.5k¦¸ ,
4-20mA 时,0-750k¦¸ , 9)数字频率输出:输出频率上限可在 1-5000HZ 内设定带光电隔离的晶体管集电极开路双向输出.
电磁流量计的选型
电磁流量计的选型背景电磁流量计是一种常用的流量测量仪表，它可以测量液体、气体等流体的流量。
在工业自动化、流量计量、水利水电等领域得到了广泛应用。
在选购电磁流量计时，需要考虑很多因素，如测量范围、精度、稳定性等。
正确选择适用的电磁流量计可以为工业生产提供准确可靠的测量数据，也可以降低维护和调整的成本。
测量范围测量范围是选择电磁流量计的重要因素之一。
一般来说，电磁流量计的测量范围在0-10米/秒之间。
若要测量的流量范围非常小，需要选择测量范围较小的电磁流量计；反之，则需选择测量范围较大的电磁流量计。
精度精度是衡量流量计性能的一个关键指标，它可直接影响测量结果的准确度。
在选购电磁流量计时，需要考虑其精度水平。
通常情况下，具有更高精度的电磁流量计价格也会更高。
选购时，需根据实际需要选择适合的精度水平。
流体特性在选购电磁流量计时，还需了解测量的流体特性，如流体的介质、温度、压力等。
不同的流体特性可能对测量结果产生不同程度的影响，需要选择具有适合的测量性能的电磁流量计。
例如，针对高温介质的测量需求，需要选择可耐高温的电磁流量计，以确保测量准确度。
环境适应性电磁流量计作为一种工业测量设备，通常会在复杂艰苦的工业环境中使用，例如工厂、油田等。
因此，环境适应性也是选型的关键因素之一。
需要根据具体环境要求，选择具有特定的防爆、防腐、耐磨等性能的电磁流量计。
价格在选择电磁流量计时还需考虑价格因素。
价格不同的电磁流量计可能有着不同的测量精度、测量范围和适用环境。
因此，在选购电磁流量计时，不仅要考虑其价格，还需结合实际需要、测量精度和环境要求等因素来进行综合考虑。
总结电磁流量计作为一种常见的工业测量设备，在工业自动化、水利水电和流量计量领域都有着广泛的应用。
在选型时，需要综合考虑测量范围、精度、流体特性、环境适应性和价格等因素。
正确选择适用的电磁流量计可以为工业生产提供准确可靠的测量数据，也可以降低设备维护和调整的成本。
上海科旗自动化仪表 电磁流量计 选型说明书
一、概述测量原理电磁流量传感器是基于法拉第电磁感应定律而制成的，只是其中切割磁力线的导体不是一般的金属，而是具有一定电导率的液态流体或液固两相流体。
被测量的导电介质在磁场中作切割磁力线运动时，导电介质中会产生感应电动势，感应电动势由一对电极检测，该电压信号VE 可用下式表示：VE =K B D V K：比例常数B：磁感应强度D：测量管内径V：测量管内径截面内的平均流速信号VE 经转换器处理，再经微处理器处理后,输出与流量成线性关系的信号(模拟电流4～20mADC、脉冲0～1000HZ),以供后位仪表积算或控制,也可与上位机通讯(RS-485)。
产品特点*低频三值矩形波恒流励磁，不受工频及现场各种杂散干扰的影响,工作十分稳定可靠。
*采用非均匀磁场的新技术及特殊的磁路结构,大大缩小了体积,减轻了重量,具有小型轻量化特点。
一体式电磁流量计分体式电磁流量计*具有隔离的RS485通讯功能,隔离的脉冲输出,微处理器能自动空管检测,空管复零。
*在现场可根据用户实际需要,在线修改量程、介质密度、流量单位等参数。
*无可动部件、无阻流部件,测量中几乎无附加压力损失。
*测量结果与流速分布、液体压力、温度、密度、粘度等物理参数无关。
*使用方便,安装后只需接上电源,即可使用。
瞬时、累计量直接中文显示于液晶屏上下两排。
应用领域由于电磁流量计有其独特的特点,因此被广泛应用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中,用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、糖浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电流体介质的流量。
二、主要技术标准公称通径系列DN(mm)橡胶衬：32，40，50，65，80，100，125，150，200，250，300，350，400，450，500，600Po衬：5，8，10，15，20，25，32，40，50，65，80，100，125，150，200，250，300，350，400，450，500，600四氟衬：10，15，20，25，32，40，50，65，80，100，125，150，200，250，300，350，400，450，500，600精度等级0.5级，1.0级被测介质温度橡胶衬里：-20～+60℃；高温橡胶衬里：-20～90℃；聚四氟乙烯（PTFE）衬里：-25～+140℃；Po衬里：-30～+105℃额定工作压力DN10~DN65:2.5MPa;DN80~DN150:1.6MPa;DN200~DN600:1.0MPa*其它特殊压力（如6.4MPa）订货时请注明流量测量范围对应流速范围：0.05～10m/s电导率范围被测流体电导率不小于20us/cm输出信号及负载电阻电流信号：4-20mADC，0-750Ω；脉冲信号：0-1000Hz，占空比50%通讯信号（RS485）同类接口最多可接256个，并在电气上是完全隔离的。
电磁流量计的选型介绍
电磁流量计的选型介绍首先，选型时需要考虑的是测量液体的介质特性。
不同的液体具有不同的导电性，在选型时需要选择适用于液体导电性的电磁流量计。
一般情况下，大部分液体都可以通过选用导电性差异大的材料来满足要求，如水、污水、污泥等。
但对于导电性较低的液体，需要选用特殊的电磁流量计，如生活饮用水、溶剂等。
其次，选型时需要考虑的是流量计的测量范围。
不同的电磁流量计具有不同的测量范围，选型时需要根据实际需要选择合适测量范围的电磁流量计。
如果测量范围超出了电磁流量计的上下限，会导致测量不准确甚至无法正常测量。
所以，在选型时需要根据实际需求来确定合适的测量范围。
另外，选型时还需要考虑的是流量计的精度要求。
电磁流量计的精度一般为流量范围的百分比，通常情况下，精度要求越高的场合，所选用的电磁流量计必然也要足够高。
对于一些对流量控制要求非常严格的应用场合，需要选择更高精度的电磁流量计。
此外，选型时还需要考虑的是流体介质的温度和压力范围。
不同的电磁流量计具有不同的温度和压力限制，选型时需要根据实际介质温度和压力来选择合适的电磁流量计。
如果超出了电磁流量计的温度和压力范围，不仅会影响测量准确性，还可能会导致设备损坏。
最后，选型时还需要考虑的是电磁流量计的工作环境。
不同的工作环境对电磁流量计的防护等级要求不同。
例如，在潮湿、腐蚀气体环境下工作的电磁流量计需要具备较高的防护等级，以防止设备受损。
总结起来，电磁流量计的选型要点包括：液体介质特性、测量范围、精度要求、温度和压力范围以及工作环境。
在选型时，需要综合考虑这些因素，并选择适用于实际需求的电磁流量计，以保证测量的准确性和稳定性。
电磁流量计选型手册
法兰外 径(mm)
D
95 105 115 140 150 165 185 200 235 270 300 340 395 445 505 565 615 670 780 895 1015 1115 1175 1405 1630 1830 2045 2265
近似质量（Kg） 一体式 分体式
4 AMAG-W 电磁流量计（夹持式）
295
22
250
10"
450 203 429
350
22
300
12"
500 230 482
400
22
350
14"
550 260 534
460
22
400
16"
600 290 594
515
26
450
18"
1.0
600 320 649
565
26
500
20"
600 358 697
620
26
600
24"
600 420 799
35
1760
35
1800 72"
1970
39
2000 80"
2180
42
备 法兰尺寸参照 GB/T 9119，以上为理论尺寸，若有出入，以实际尺寸为准。
注 L 的公差(mm)，DN15-DN150：+0～-3；DN200-DN2000：+0～-5。
螺栓 数量
n
4 4 4 4 4 4 8 8 8 8 8 8 12 12 16 16 20 20 20 24 24 28 28 32 36 40 44 48
电磁流量计工作原理及选型
电磁流量计工作原理及选型一、电磁流量计的概念电磁流量计(简称EMF)是利用法拉第电磁感应定律制成的一种丈量导电液体体积流量的仪表。
50年代初电磁流量计(EMF)实现了产业化应用，70年代后期泛起键控低频矩形波激磁方式，逐渐替换早期应用的工频交流激磁方式，仪表机能有了很大进步，得到更为广泛的应用。
近年来，发展速度较快，2005年全球产量估计在20万台以上。
目前，大口径电磁流量计较多应用于给排水工程，中小口径常用于固液双相等难测流体或高要求场所。
如丈量造纸产业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学产业的强侵蚀液以及钢铁产业高炉风口冷却水控制和监漏，长间隔管道煤的水力输送的流量丈量和控制。
小口径、微小口径电磁流量计则常用于医药产业、食物产业、生物工程等有卫生要求的场所。
二、原理与结构1、EMF的基本原理是法拉第电磁感应定律，即导体在磁场中切割磁力线运动时在其两端产生感应电动势。
如图1所示，导电性液体在垂直于磁场的非磁性丈量管内活动，与活动方向垂直的方向上产生与流量成比例的感应电势，电动势的方向按“弗来明右手规则”。
其详细运算公式可参看：HLDB电磁流量计2、电磁流量计由流量传感器和转换器（也叫换能器）两大部门组成。
传感器典型结构示意如图2，丈量管上下装有激磁线圈，通激磁电流后产生磁场穿过丈量管，一对电极装在丈量管内壁与液体相接触，引出感应电势，送到转换器。
激磁电流则由转换器提供。
三、机能优缺点1、长处电磁流量计的丈量通道是一段无阻流检测件的光滑直管，因不易梗阻合用于丈量含有固体颗粒或纤维的液固二相流体，如纸浆、煤水浆、矿浆、泥浆和污水等。
电磁流量计不产生因检测流量所形成的压力损失，仪表的阻力仅是统一长度管道的沿程阻力，节能效果明显，对于要求低阻力损失的大管径供水管道最为适合。
电磁流量计所测得的体积流量，实际上不受流体密度、粘度、温度、压力和电导率（只要在某阈值以上）变化显著的影响。
与其他大部门流量仪表比拟，前置直管段要求较低。
电磁流量计选型表
型号：LD（满管式流量计）/LDC（插入式电磁流量计）
口径 6 10 15 20 25 32 40 50 80 100 (3000)
规格Y:一体式
F：分体式
供电方式1：220V
2：24V
3：电池供电
4：其他供电设备
衬里材质：L：氯丁橡胶(一体型70℃分体型70℃）
P: PTFE （一体型70℃分体型100℃）
F: F46 （一体型70℃分体型100℃)
J: 聚氨酯（一体型50℃分体型50℃）
电极材质0:316 用于：工业用水生活用水污水
1:HB 哈氏合金 B 用于：沸点以下的盐酸，硫酸、磷酸、氢氟酸等
2:HC 哈氏合金 C 用于：氧化性酸硝酸、混酸、次氯酸盐海水
3:TI 钛用于：海水、各种氯化物和次氯酸盐、硝酸、碱
4:TA 钽用于：除氢氟酸发烟硝酸碱外的所有介质
5:Pa 铂/铱用于：除氨盐和王水的所有介质
6：不锈钢涂用于：无腐蚀性强耐磨的介质
覆碳化钨
防护等级0：IP65
1：IP67
防爆等级0：无
1：EXIIBT4
满管式电磁流量范围表插入式电磁流量范围表。
MFE600系列智能电磁流量计选型手册说明书
MFE600系列智能电磁流量计概述MFE600系列智能电磁流量计是我公司采用国内外最先进的技术研制、开发的全智能型流量计，具有测量精度高、可靠性高、稳定性好、使用寿命长等特点。
在设计产品结构、选材、制造工艺、生产装配和出厂测试等过程中，注重每一个环节。
我们拥有高达35m的水塔作为流量实流标定的稳压装置，以及专业的电磁流量计生产设备线，设计和开发了电磁流量计专用的规模化生产软件和硬件，切实保证产品长期的高质量，高品质。
产品设计了背光宽温的中英文液晶显示屏、功能齐全实用，显示直观、操作使用方便，可以减少现场安装使用维护的麻烦。
广泛的应用于石油、化工、冶金、给排水、钢铁、煤炭、造纸、食品、轻纺、环保等工业部门及市政管理，水利建设等领域。
工作原理电磁流量计传感器根据法拉第电磁感应原理工作，在测量管轴线和磁场磁力线相互垂直的管壁上安装一对检测电极，当导电液体沿测量管轴线运动时，导电液体作切割磁力线运动产生感应电势，此感应电势由测量管上两个检测电极检出，数值大小如下式所示：E=K×B×V×D式中：E：感应电势K：仪表常数B：磁感应强度V：测量管截面内的平均流速D：测量管的内直径由电磁流量计工作原理可知，为了获得较高的测量精度，必须满足以下条件：1、被测液体必须有导电性；2、液体必须充满管道；3、液体成分必须均匀；4、如果液体导磁，流量计磁场将改变，必须对流量计进行修正。
测量流量时，流体流过垂直于流动方向的磁场，导电液体的流动感应出一个与平均流速成正比的电势，因此要求被测的流动液体高于最低限度的电导率。
其感应电压信号通过两个电极检出。
并通过电缆传送至转换器，经过信号处理及相关运算后，将累积流量和瞬时流量显示在转换器的显示屏上。
仪表特点1、电磁流量计是一种测量体积流量的仪表，流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响传感器感应电压信号与平均流速呈线性关系，测量精度高。
工业控制中电磁流量计的选型及应用
１电磁流量计 的优缺点
与其 它 流 量 计 相 比， 磁 流 量 计 具 有 下 列 优 点 ： 电 （） １由于 测量 通道 是一 段 光滑 直管 ， 会 发生 阻塞 ， 不
因此 ， 用 于 测 量 含 固 体 颗 粒 的 液 固 二 相 流 体 ， 纸 适 如
刀 式 电极 或 可 更 换 式 电极 。
浆 、 浆 、 水 等。 泥 污 （ ） 产生 流 量 检 测 所造 成 的压 力损 失 ， 能 效 果 ２不 节
好。
（ ） 测 的 体积 流 量受 流体 密 度 、 ３所 粘度 、 度 、 温 压力
和电导率变化 的影响小 。
（） ４流量 测量范 围度 大， 量程 比可高达 ｌ１ ０ 可选 流 ：０ 。 量 范 围宽 ， 体流 速一 般 可在 ０５～１ ｍ／ 内选 定 。 些 液 ． ｓ ０ 有 型 号 仪 表 可 在 现 场 根 据 需 要 扩 大 和 缩 小 流 量 测 量 范
司 生 产 的Ｋ型 和 Ｉ Ｍ 型 电磁 流 量计 ）若 被 测 液 体 流速 Ｆ 。 太 低 ， 以考 虑 加 装 异 径 管 ， 流 速 控 制 在 规 定 范 围 可 使
内。 为减小加装异径管造成压力损失和影响流速分布，
要求 异 径 管 中心 锥 角不 超 过 １ 。 而且 越 小 越 好 。 ， ５ （ 电极 形 式 的 选择 。 常 ， 产 生 结 晶 、 ３） 通 不 结疤 、 不 沾 污 电极 的 流体 介 质 可 选 标 准 电极 ； 有 污 泥 等 沾污 对 电极 的应 用 场 合 ， 选 用 具 有 手 动 机械 清 污 附 件 的 刮 可
电磁流量计选型
摘要：文章从电磁流量计的选用要点和关键要素方面进行了论述，指出了电磁流量计安装的要求及注意事项。
关键词：电磁流量计精度电极衬里接地环表面效应1 前言众所周知，要做到用好仪表，首先要选好仪表。
根据测量对象、测量介质参数和工作条件选择流量计的类型、规格和安装方式，是仪表选型的最重要环节。
电磁流量计是运用法拉第电磁感应定律的原理，即导电物体在磁场中作切割磁力线运动时，导体中产生感应电动势，对于同一规格的电磁流量计流量大小与感应电动势成正比。
由于电磁流量计的原理和结构决定的，其具有无压力损失、适用范围广、不受介质物理特性变化影响、量程比大、精度高和维护管理方便等优点，现在使用电磁流量计的企事业单位越来越多，其应用遍布各个行业。
理论上，只要被测流体具备一定的导电性(导电率大于5~S／em)，就可以选用电磁流量计。
2选择要点2．1 精度等级和功能根据测量要求和使用场合选择仪表精度等级，做到经济合算。
比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1．0级、0．5级，或者更高等级；用于过程控制的场合，根据控制要求选择不同精度等级；有些仅仅是检测一下过程流量，无需做精确控制和计量的场合，可以选择精度等级稍低的，如1．5级、2．5级，甚至4．0级，这时可以选用价格低廉的插入式电磁流量计。
不同型号电磁流量计的功能差别也很大，简单的就只能测量单向流量，有的只输出模拟信号；多功能的可以双向流量测量、量程切换、上下限报警、空管报警、远程通信等等。
选型者应该根据不同要求确定选用具有不同功能的流量计。
2．2 测量介质流速、仪表量程与口径测量一般的介质时，电磁流量计的满度流量可以在测量介质流速0．5—12m／s范围内选用，范围比较宽。
选择仪表规格(口径)不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准确度不能保证时，需要缩小仪表口径，从而提高管内流速，得到满意测量结果。
德国科隆电磁流量计选型样本
OPTIFLUX 系列及其它技术数据表电磁流量计OPTIFLUX 1300 / 2300 / 4300 / 5300 / 6300 电磁流量计，拥有强大的自诊断功能，有各种安装接口，有各种衬里和电极材料，最高精度可达0.15%，重复性0.06% OPTIFLUX 2100 / 4100 电磁流量计（IFM 4080 升级换代产品，有自诊断功能）K300 一体型电磁流量计/ K 450K + F 电磁流量计高压电磁流量计科隆电磁流量计经济型K 300（一体型）模拟量K 450（一体或分体型）模拟量（带显示）特殊型OPTIFLUX 4040 C 两线制TIDALFLUX 4110 PF 非满管BATCHFLUX 5015 C 灌装式卫生型常用型W FOPTIFLUX 6300 C1. 性能简介1- 52. 常用产品2.1 OPTIFLUX 2300 / 4300 电磁流量计62.1 .1I FC 300 信号转换器6- 162.2 OPTIFLUX 2100 / 4100 电磁流量计172.2 .1I FC 100 信号转换器17- 2021- 22232425263. 经济型30- 313 .2K450K + F 电磁流量计32- 334. 选型与安装4.1传感器口径选择34- 354 .2电极形式 / 材料选择364.3衬里材料的选择374.4传感器在管线上的安装38- 416. 原理及标定证书44目录2.3 OPTIFLUX 2000/4000传感器2.4 IFS / 4000-HP 高压传感器2.5 IFM 3100K +F 电磁流量计2.6 OPTIFLUX 1300夹持型电磁流量计2.7 OPTIFLUX 5300 S W 陶瓷型夹持式电磁流量计2.7.1 OPTIFLUX 5300 FL 法兰型272.8 OPTIFLUX 6300 卫生接口型电磁流量计28- 293.1 K 300 一体型电磁流量计5. 产品选型编码42- 431. 性能简介OPTIFLUX 2300 / 4300 W（可选 C + F + R）DN 10 ~ 3000OPTIFLUX （一体）（墙挂分体）2100 / 4100 C + W DN 10 ~ 1200详细数据见P 6详细数据见P 17OPTI FLUX 2000（橡胶）/ OPTI FLUX 4000（四氟、PFA ）+ / -0.3%±1mm / s （取决于传感器）OPTI FLUX 2000（橡胶）/ OPTI FLUX 4000（四氟、PFA ）0.2% - 0.3%（液体中最多含30% 的固体成份）IFM 3100 / 3300 C + W1. 性能简介仪表性能同OPTIFLUX4100，传感器见M 900，见P 24K 300DN 10 ~ 300K 300≤1%详细数据见P 30DN 50 ~ 300M 900+ / -0.3% ±1mm / s（取决于传感器）K 4501. 性能简介DN 10 ~ 450 IFS4000≤0.5%DN 10 ~ 150 OPTIFLUX 1300 OPTIFLUX 10000.3%1. 性能简介OPTIFLUX 5300OPTIFLUX 63001. 性能简介OPTIFLUX 4040TIDALFLUX 4110 PFIFC 300 信号转换器1 图形显示器，背光（白）2 第1 行和第2 行用于显示不同的测量变量，大字体格式显示时只显示一个变量3 第三行显示条形图4 光感应键，无需打开盖就可操作信号转换器5 蓝色条显示：·测量模式时显示仪表位号·设置模式时显示菜单/ 功能名称6 X 指示有键按动7 指示红外线输出工作，此时4 光感应键失效8 连接KROHNE GDC 总线的插座9 光电感应接口，用于无线传送数据（输入/ 输出）IFC 300 显示 / 操作和调整键IFC 300 C 和IFC 300 F 的o 显示器可以隔90旋转2.1 IFC 300 信号转换器2.1 IFC 300 信号转换器使用特点·工厂设置（有二个记忆芯片，一个在机内，另一个在机芯外的底板上）·可以存储3组设定数据，factrory settings 为工厂设定数据用户不能更改（传感器的GK 值、满量程、零点、线圈阻值、温度等）机外底板上的记忆芯片机内记忆芯片·更换转换器时无需设置数据，直接从机芯外的底板上取出工厂设定数据。
电磁流量计在选型和安装上应注意事项
电磁流量计在选型和安装上应注意事项电磁流量计是一种常见的流量计，广泛应用于水/废水处理、化工、食品、制药、钢铁、电力等行业中的流量测量。
在选型和安装电磁流量计时，有一些关键注意事项需要注意，以确保其工作稳定，测量精度高。
本文将带领读者了解这些注意事项。
1. 选型注意事项1.1 流量范围在选型电磁流量计时，首先要考虑的是流量范围。
要依据实际测量场景的最大和最小流量来决议电磁流量计的量程。
假如选择过小的量程，将导致计量范围不足，降低了测量的精度；而假如选择过大的量程，将挥霍很多的经济资源。
1.2 流介质在选型时还需要考虑流介质的性质，比如是否有电导率，温度和压力范围等。
电磁流量计是通过电磁感应原理来测量流量的，要求流介质必需有确定的导电本领。
一些非导电性的液体、气体以及固体颗粒混合物的流量难以测量。
1.3 接电设备电磁流量计的工作需要通过电磁感应来测量液体或气体的流量，其次要选取接电设备相匹配的设备，比如电源、仪表、掌控器等。
2. 安装注意事项2.1 安装位置首先，应保证电磁流量计的安装位置与其他设备或结构物有确定的距离，避开相互干扰。
其次，在安装电磁流量计时，应当选取较平稳的位置，尽量避开在多而杂流动条件下进行安装。
出于精准度和精准计量的需求，若是具有多个进口管和出口管的电磁流量计，应尽量将出口管从主进口管的上流方向安装，而将进口管从主进口管的下流方向安装。
2.2 地面及支架在安装电磁流量计时，需要依据实在情况选择合适的地面和支架，避开显现位置不稳定的情况。
支架结构应为坚固，支承面应平整。
在安装时应使用垫铁，确保支架与管道之间的距离不易变形。
此外，在安装支架时还应考虑到维护、送检、交换、使用和保养时的安全问题。
2.3 管道与安装方法在进行电磁流量计选型和安装时，应针对实际工作流体的种类和流量特性来选择波纹管、法兰管、旋转波纹管等不同的装置。
不同装置的应用，为电磁流量计的安装供应了确定的快捷性。
同时还需注意安装位置与垂直面的角度应小于10度，管道水平面与垂直面之间保持90度的水平角度，以及进口管和出口管的轴心平行。
电磁流量计选型
电磁流量计选型摘要：文章根据电磁流量计的原理以及电磁流量计使用的环境条件，分析了不同的导电介质应该选用的电极材料；针对介质的温度以及酸碱性质选用那种衬里；根据电磁流量计使用时是否浸泡在水中选用的防水等级。
关键词：电磁流量计、选型、电极、衬里、介质性质电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。
电磁流量计原理是基于法拉第电磁感应定律，可以用来测量导电流体的体积流量。
由于电磁流量计的内部是光滑均匀圆形直管没有阻碍液体流动的检测元件存在，与涡轮、涡街等流量计相比较具有无压损、测量不受流体密度、粘度、温度和电导率变化的影响等特点。
电磁流量计计量准确度等级高、量程比大、可以双向测量流量、适用范围广，已经广泛地应用于化工、造纸、食品、纺织、冶金、环保、给排水和污水处理等行业。
一、电磁流量计的测量原理根据法拉第电磁感应定律，当一导体在磁场中运动切割磁力线时，在导体的两端即产生感应电动势e，其方向由右手定则确定，其大小与磁场的磁感应强度B，导体在磁场内的有效长度L及导体的垂直于磁场的运动速度u成正比。
如果B、L、u三者互相垂直，则二、电磁流量计选型根据电磁流量计的原理可知，只有管道中流动的是导电液体的时候才能够使用电磁流量计进行测量，纯水（高度蒸馏水）、气体、油和绝大多数有机物液体不导电不能够使用电磁流量计，同时被测液体电导率太低也无法使用电磁流量计。
最新设计的电磁流量计允许电导率最低为1μS/cm的流体，通常的电磁流量计允许最低电导率为5μS/cm（水为20μS/cm）的流体。
因此要根据被测液体和被测液体的电导率确定是否能够选用电磁流量计，在确定能够使用电磁流量计后，可以按照以下几个步骤选择合适的电磁流量计。
1．根据介质性质选择合适的电磁流量计电极材料电磁流量计的电极材料一般为不锈钢、HC（哈氏合金C）、HB（哈氏合金B）、钛、钽、铂、铂铱，选用哪种材料的电极应根据介质性质来确定。
电磁流量计选型代码说明
080
200mm
100
250mm
6
法兰材质
S
不锈钢（304/304L）突面平焊法兰
7
法兰类型和等级
D
EN 1092-1(DIN) PN10
E
EN 1092-1(DIN) PN16
H
EN 1092-1(DIN) PN40
8
电极外壳配置
W0
密封焊接外壳
9
危险区域认证
NA
无
10
其他选项
B3
与8732型变送器一体安装
DT
重型不锈钢铭牌
序号
项目
代码
描述
1
标准型号
8705
法兰型电磁流量计
2
衬里材质
A
PFA
T
PTFE
3
电极材质
S
316L不锈钢
H
镍合金276
T
钽
P
80%铂-20%铱
N
钛
4
电极类型
A
2个测量电极-标准
5
口径
005
15mm
010
25mm
015
40mm
020
50mm
025
65mm
030
80mm
040
100mm
050
125mm
060
重型不锈钢铭牌
序号
项目
代码
描述
1
标准型号
8732E
电磁流量计变送器
2
变送器类型
S
标准
3
变送器安装
T
一体式安装
4
变送器电源
2
直流电电源（12~42V DC）
电磁流量计选型手册
电磁流量计使用说明书
选型样本
选型样本
第1页
PDF 文件使用 "pdfFactory Pro" 试用版本创建
流量计传感器及转换器概述：
一体式
仪表类别
壳体材料
口径(mm) 压力等级(MPa)
衬里材料 电导率 电极 防护等级 流体温度
电源
法兰式
三线制 4-20 mA 无源光耦
数据传输
GSM、RS485、RS232、GPRS
累积量回零
菜单输入
正/反向流量
空管检测
自检测 现场显示/累积、
瞬时 壳体
无源光耦脉冲输出 有 有 有
不锈钢
第3页
PDF 文件使用 "pdfFactory Pro" 试用版本创建
深圳市拓安信自动化仪表有限公司
电磁流量计使用说明书
DIN 法兰： 公称通径 DN PN
25
10-40
32
10-40
40
10-40
50
10-40
65
10-40
80
10-40
100
10-16
ANSI 法兰：
公称通径 DN PN
25
1
32
1 1/4
40
1 1/2
50
2
65
2 1/2
80
2 1/2
100
4
D（mm）
115 140 150 165 185 200 220
一体式仪表类别法兰式夹持式法兰式夹持式壳体材料不锈钢标准铸铝防爆传感器口径mmdn10dn1000dn10dn100dn10dn100dn10dn1001040按口径压力等级mpa1040按口径分1040按口径分1040按口径分分橡胶ptfepfapfa其它根据订pfa其它根据订货pfa其它根据订货衬里材料其它根据订货要求货要求要求要求电导率5uscm电极不锈钢0cr18ni12mo2ti哈氏合金b2c4铂铱钽钛防护等级ip68ip6725130橡胶衬流体温度251304013040130里65转换器电源dc36v锂电池供电dc24v供电电流输出三线制420ma脉冲输出无源光耦数据传输gsmrs485rs232gprs累积量回零菜输入正反向流量无源光耦脉冲输出空管检测有自检测有现场显示累积有瞬时壳体不锈钢3页pdf文件使用pdffactorypro试用版本创建深圳市拓安信自动化仪表有限公司电磁流量计使用说明书准确度参考条件及操作原理按en29104规定的参比条件流体温度
电磁流量计的选型需要考虑哪些要点
电磁流量计的选型需要考虑哪些要点1.测量介质的性质：液体或气体？介质的温度、压力、浓度等因素会对流量计的性能产生影响，需要根据实际情况选择合适的型号和材质。
2.测量范围：根据实际流量的变化范围来选择合适的测量范围，以保证流量计在不同条件下都能正常工作，并且在量程的大部分范围内保持较高的准确度。
3.精度要求：根据实际的流量测量精度要求，选择符合精度要求的电磁流量计。
常见的精度等级有0.5级、1级、1.5级等，根据实际需要进行选择。
4.环境条件：考虑到工作环境的温度、压力、湿度、防爆要求等因素，选择合适的环境适应性强的电磁流量计，以确保流量计在恶劣环境下的可靠性和稳定性。
5.电磁流量计的结构形式：根据工艺管道的直径、流速和介质情况，选择合适的电磁流量计结构形式，如法兰连接式、嵌入式等。
6.信号输出方式：根据电气控制系统的要求，选择合适的信号输出方式，如模拟信号输出（4-20mA、0-5V等）或数字信号输出（RS485、MODBUS等）。
7.功耗和供电方式：电磁流量计的功耗会直接影响到供电系统的设计和运行，需要选择符合实际供电条件的电磁流量计，同时考虑到是否需要备用电源以确保流量计的正常工作。
8.维护和维修方便性：考虑到维护和维修的便利性，选择结构合理、易于维护的电磁流量计，以降低维修成本和停机时间。
9.功能性要求：根据具体需要，考虑是否需要具备多种功能，如流量总量累积、温度和压力补偿、流体密度判断、故障自诊断等。
10.成本和性价比：最终还需要考虑电磁流量计的价格和性价比，综合考虑前述要点来选择适合自己需求的电磁流量计。
总之，电磁流量计的选型需要考虑介质性质、测量范围、精度要求、环境条件、结构形式、信号输出方式、功耗和供电方式、维护和维修方便性、功能性要求以及成本和性价比等多个要点，只有综合考虑这些因素，才能选出最适合实际需求的电磁流量计。
德国科隆电磁流量计选型样本
德国科隆电磁流量计选型样本德国科隆公司是一家专业生产电磁流量计的企业，产品广泛应用于工业自动化控制领域。
针对不同的应用场景，科隆公司提供了多种型号的电磁流量计供用户选择。
本文将对科隆公司的电磁流量计进行选型样本，从常用型号、技术参数、特点、适用范围等方面进行详细解读，以便用户更好地选择合适的电磁流量计。
1.常用型号：科隆公司的电磁流量计主要分为标准型和高精度型两种。
其中标准型主要包括KCB系列、KDE系列和KDF系列；高精度型主要包括KDG系列和KDE-G系列。
2.技术参数：科隆电磁流量计的技术参数包括测量范围、精度等。
具体参数如下：-测量范围：科隆电磁流量计的测量范围广泛，从几毫升/小时到几百立方米/小时不等，可适用于各种流量大小的场景。
-精度：科隆电磁流量计的精度一般为±0.5%或±0.2%，可满足大多数工业控制的要求。
3.特点：科隆电磁流量计具有以下特点：-无压力损失：科隆电磁流量计采用非阻塞的流体传感器结构，不会对流体产生压力损失，保证流体能够顺畅流动。
-抗干扰能力强：科隆电磁流量计采用先进的数字信号处理技术，能够有效抵抗外界干扰，保证测量的准确性。
-耐腐蚀性强：科隆电磁流量计的流体接触部分采用耐腐蚀材料制造，能够适用于各种腐蚀性介质的测量。
4.适用范围：科隆电磁流量计广泛应用于工业自动化控制领域，适用于各种液体和气体的流量测量，包括但不限于水、液态化学品、石油、燃气等。
科隆电磁流量计可以满足不同行业的需求，如化工、石油、制药、水处理等。
总结：德国科隆电磁流量计具有多种型号可供选择，包括标准型和高精度型。
其技术参数和特点使其适用于各种流量大小和介质特性的场景，并具有抗干扰能力强、耐腐蚀性强等优点。
科隆电磁流量计广泛应用于工业自动化控制领域，满足不同行业的需求。
用户可以根据自身的应用要求选择合适的科隆电磁流量计。
电磁流量计选型样本
电磁流量计选型样本电磁流量计是一种通过测量电磁感应原理来测量管道中液体或气体流量的仪表。
它广泛应用于水处理、化工、石油、冶金、食品等行业中。
在选型电磁流量计时，需要考虑一系列参数和因素。
下面将介绍一般选型过程，并根据实际应用场景，提供一个电磁流量计选型样本。
首先，选型时需要考虑的参数包括测量介质的性质、流量要求、工艺参数、环境条件和要求的准确度等。
1.测量介质的性质：包括液体或气体的种类、流体状态（单相或多相）、温度、压力、粘度等。
不同介质的性质差异会对电磁流量计的选型产生影响。
2.流量要求：包括流量范围、最大流速、最小流速、流量变化范围和流速的变化频率。
根据实际需求，选择适合的电磁流量计。
3.工艺参数：包括管道尺寸、管道材质、连接方式等。
电磁流量计的选型需要符合管道的尺寸和材质要求，并能与管道方便地连接。
4.环境条件：包括温度、湿度、工作压力、防爆等级和防护等级等。
根据实际环境条件，选择具备相应防护等级和防爆等级的电磁流量计。
5.准确度要求：根据实际应用，选择准确度要求符合的电磁流量计。
一般常见的准确度等级有0.5级、1级、1.5级、2级等。
应用场景：化工生产中的液体流量测量1.测量介质的性质：-液体类型：硫酸-温度：40℃-压力：1.5MPa-粘度：0.1~0.5mPa·s2.流量要求：-流量范围：10~100m³/h-最大流速：20m/s-最小流速：0.1m/s-流量变化范围：可大于50:1-流速变化频率：1次/分钟3.工艺参数：- 管道尺寸：DN100（内径100mm）-管道材质：碳钢-连接方式：法兰连接4.环境条件：-温度：常温-湿度：相对湿度不超过85%-工作压力：1.6MPa-防护等级：IP65- 防爆等级：ExdIIBT45.准确度要求：1级根据上述要求，可选择以下型号的电磁流量计：XX型号电磁流量计。
XX型号电磁流量计的主要特点和性能如下：-采用先进的电磁感应原理，测量准确度高，反应迅速。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁流量计选型概述CGRD系列电磁流量计是采用微智能化技术开发的一种高科技产品。
它分为现场显示型（一体型）和远传显示型（分体型）两大类。
它能测量导电液体介质，包括酸、碱、盐等强腐蚀性的及液固两相体的体积流量。
测量原理测量原理是基于法拉第电磁感应定律。
即：导电液体在磁场中做切割磁力线运动，导体中产生感应电动势，其感应电动势E为：E=KBVDK=仪表常数B=磁感应强度V=测量管界面的平均流速D=测量管的内径值测量流量时，流体流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速（亦即体积流量）成正比的电压，因此要求被测的流动液体具有最低限度的电导率。
其感应通过二个与液体直接接触的电极检出，并通过电缆传送至放大器，然后转换成统一输出信号。
这种测量方式具有如下优点：1、测量管内无阻流体，因此无附加压力损失。
2、由于信号在整个充满磁场的空间中形成，它是管道截面上的平均值。
因此，从电极平面至传感器上游端平面间所需直管段相对较短，长度为5×DN（DN为导管的内直径）。
3、只有管道和电极与被测液体接触。
因此，只要合理选择电极及管道内衬材料，即可达到耐腐蚀、耐磨损的要求。
4、传感器输出信号是一个与平均流速成线性关系的电动势。
5、测量结果与液体的压力、温度、密度、粘度、电导率（不少于最低电导率）等物理参数无关，所以测量精度高、工作可靠。
CGD用CGRD代替CGD用CGRD代替选型编码说明CGD用CGRD代替1口径（mm）额定压力（Mpa）仪表外型尺寸（mm）衬套厚度（mm）法兰连接尺寸（mm）重量（kg）a b c e 橡胶聚四氟乙烯 D D0 n x A10 4.0 188 187 90 1.5 10 60 4x14 415 4.0 188 189 95 2 15 65 4x14 420 4.0 188 194 105 2 20 75 4x14 425 4.0 188 204 115 2.5 25 85 4x14 532 4.0 188 216 140 5 2.5 32 100 4x18 740 4.0 190 221 150 5 2.5 40 110 4x18 850 4.0 190 243 165 5 2.5 50 125 4x18 1065 1.6 190 253 185 5 2.5 65 145 4x18 1580 1.6 190 278 200 5 2.5 80 160 8x18 15100 1.6 240 298 220 5 2.5 100 180 8x18 20 125 1.6 240 318 250 5 2.5 125 210 8x18 22 150 1.6 293 358 285 5 3 150 240 8x22 33 200 1.0 340 416 340 5 3 200 295 8x22 43 250 1.0 450 490 395 310 5 3 250 350 12x23 82 300 1.0 500 510 445 310 6 3 300 400 12x23 100 350 1.0 548 571 505 450 6 3 350 460 16x23 121 400 1.0 588 631 565 450 6 3 400 515 16x26 145 450 1.0 588 681 615 450 6 3 450 565 20x26 210 500 1.0 708 730 670 450 6 3 500 620 20x26 207 600 1.0 812 836 780 610 6 3 600 725 20x30 250 700 1.0 910 944 895 610 6 3 700 840 24x30 350 800 1.0 1060 1055 1015 610 6 3 800 950 24x35 460 900 1.0 1100 1170 1115 700 6 3 900 1050 28x35 550 1000 1.0 1200 1280 1230 700 6 3 1000 1160 28x35 680 1200 0.6 1200 1460 1405 700 6 3 1200 1340 32x35 770 1400 0.6 1400 1823 1524 815 6 3 1400 1560 36x36 1230 1600 0.6 1600 2033 1726 915 6 3 1600 1760 40x36 1550 1800 0.6 1800 2227 1926 1023 6 3 1800 1970 44x39 2080 2000 0.6 2000 2428 2170 1123 6 3 2000 2180 48x42 2600 注：“a”为光法兰长度尺寸，仪表安装尺寸=“a”+2*“衬套厚度”。
“e”适用于口径DN250以上。
可提供美标ANSI B16.5法兰、不锈钢法兰、不锈钢外壳产品（1Cr18Ni9Ti)、高压产品。
口径（mm）额定压力（Mpa）仪表外型尺寸（mm）衬套厚度（mm）法兰连接尺寸（mm）重量（kg）a b b1 c e 橡胶聚四氟乙烯D D0 n x A10 4.0 188 320 374 90 1.5 10 60 4x14 415 4.0 188 322 377 95 2 15 65 4x14 420 4.0 188 327 382 105 2 20 75 4x14 425 4.0 188 337 392 115 2.5 25 85 4x14 532 4.0 188 350 404 140 5 2.5 32 100 4x18 740 4.0 190 354 409 150 5 2.5 40 110 4x18 850 4.0 190 376 431 165 5 2.5 50 125 4x18 1065 1.6 190 386 441 185 5 2.5 65 145 4x18 1580 1.6 190 411 466 200 5 2.5 80 160 8x18 15100 1.6 240 431 486 220 5 2.5 100 180 8x18 20 125 1.6 240 445 510 250 5 2.5 125 210 8x18 22 150 1.6 293 491 546 285 5 3 150 240 8x22 33 200 1.0 340 550 604 340 5 3 200 295 8x22 43 250 1.0 450 580 650 395 310 5 3 250 350 12x23 82 300 1.0 500 643 698 445 310 6 3 300 400 12x23 100 350 1.0 548 704 759 505 450 6 3 350 460 16x23 121 400 1.0 588 764 820 565 450 6 3 400 515 16x26 145 450 1.0 588 814 870 615 450 6 3 450 565 20x26 210 500 1.0 708 860 915 670 450 6 3 500 620 20x26 207 600 1.0 812 968 1024 780 610 6 3 600 725 20x30 250 700 1.0 910 1077 1132 895 610 6 3 700 840 24x30 350 800 1.0 1060 1188 1243 1015 610 6 3 800 950 24x35 460 900 1.0 1100 1303 1358 1115 700 6 3 900 1050 28x35 550 1000 1.0 1200 1413 1468 1230 700 6 3 1000 1160 28x35 680 1200 0.6 1200 1593 1648 1405 700 6 3 1200 1340 32x35 770 1400 0.6 1400 1956 2011 1524 815 6 3 1400 1560 36x36 1230 1600 0.6 1600 2166 2221 1726 915 6 3 1600 1760 40x36 1550 1800 0.6 1800 2360 2415 1926 1023 6 3 1800 1970 44x39 2080 2000 0.6 2000 2561 2616 2170 1123 6 3 2000 2180 48x42 2600 注：“a”为光法兰长度尺寸，仪表安装尺寸=“a”+2*“衬套厚度”。
“e”适用于口径DN250以上。
可提供美标ANSI B16.5法兰、不锈钢法兰、不锈钢外壳产品（1Cr18Ni9Ti)、高压产品。
DN10~2000外形尺寸及重量（特殊型）快速接头式（含卫生型）夹持式（含卫生型）口径（mm）额定压力（Mpa）仪表外型尺寸（mm）仪表外型尺寸（mm）重量（kg）a b c d d1 a b c c110 4.0 192 212 91 320 374 88 44 297 351 3.515 4.0 192 212 91 320 374 88 49 302 356 3.520 4.0 192 212 91 320 374 88 59 312 366 3.525 4.0 193 217 101 320 384 106 69 322 376 432 4.0 193 217 101 330 384 106 80 333 387 640 4.0 195 217 130 359 413 106 90 343 397 750 4.0 195 217 130 379 413 106 105 358 412 965 1.6 195 217 150 394 433 110 125 378 432 1380 1.6 195 217 165 414 448 110 140 393 447 13100 1.6 245 267 185 220 468 142 160 413 467 17注：“a”为含衬套厚度尺寸,即仪表安装尺寸快速接头式（含卫生型）有卡箍式、螺纹活接式、高压快速接头式高压快速接头式适用于口径DN25以下最大流量选择参考图选择传感器的口径与连接的工艺管道口径相同这种选择，安装方便，不要异径管。
但它的前提是管内使用流速应在0.3m/s～12m/s范围内。
这种选择常常适用于这种情况，新工程刚上马，流速处于较低的状态，当后期工程上去后，管内流速就处于较高的状态，只要在现场更改仪表的满量程就能适应，不需要更换仪表。
