实验三电阻器、电容器的识别与检测
实训3、电阻的识别与检测
实训二电阻器的识别与检测一、实验目的1、掌握识别电阻器外观、型号的方法；2、掌握利用仪器、仪表检测电阻器的方法。
二、实验材料1、万用表。
2、10Ω级、100Ω级、1000Ω级、105Ω级电阻各2只。
三、实验内容及说明（一）电阻器1、电阻器的识别电阻器是电子及电气设备中最常用的电子器件之一，主要用来实现控制和调节电路中的电流和电压的作用，以及用来当作消耗电能的负载。
1）电阻器的型号命名电阻器的型号命名一般由四个部分组成。
第一部分是主称，用字母R表示；第二部分是材料，用相应的字母表示；第三部分是分类，用数字或字母表示；第四部分是序号，用数字表示，用以区分产品的外形尺寸和性能指标；例如：RTT71——表示碳膜可调电阻器。
电阻器的材料和分类代号如表1.1所示。
通常生产商用直标或色标两种方法把电阻器的参数标注在电阻器体上。
（1）直标法，指把电阻值、电功率和误差直接用数字和字母印在电阻器上，如图1.1所示。
此方法简单直观，但安装在线路上时，电阻器的标值有可能被电阻体遮挡。
图1.1 电阻器直标法(2)色标法，就是用电阻器上的四条或五条不同颜色的色环来表示电阻的阻值。
四条环时，其中三条环表示电阻器的电阻值，一条环表示误差；精密电阻需要五条环，其中四条环表示电阻的阻值，一条环表示误差。
例如：四条色环：红紫橙金2 7 × 103±5% 27（1±5%）kΩ五条色环：棕红黑金棕1 2 0 × 10-1±1% 12（1±5%）Ω四条环色标法如图1.2所示。
图1.2 电阻器色标法色环的含义如表1.2所示。
在实验和实际使用中，用万用表的电阻档就可以直接测量电阻器的阻值大小。

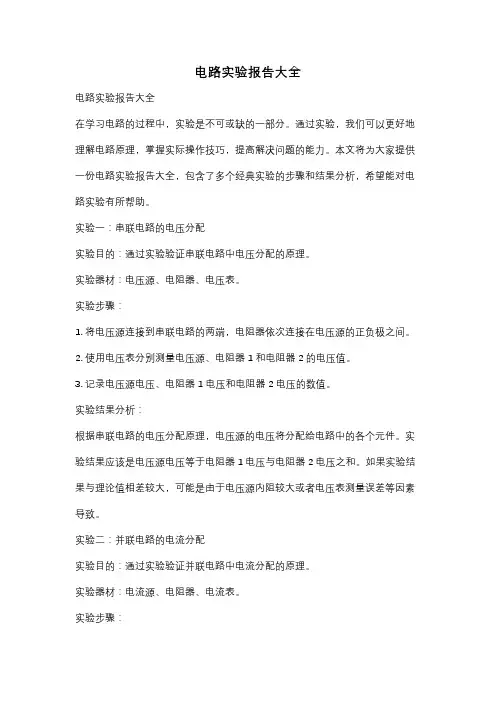

电路实验报告大全
电路实验报告大全电路实验报告大全在学习电路的过程中，实验是不可或缺的一部分。
通过实验，我们可以更好地理解电路原理，掌握实际操作技巧，提高解决问题的能力。
本文将为大家提供一份电路实验报告大全，包含了多个经典实验的步骤和结果分析，希望能对电路实验有所帮助。
实验一：串联电路的电压分配实验目的：通过实验验证串联电路中电压分配的原理。
实验器材：电压源、电阻器、电压表。
实验步骤：1. 将电压源连接到串联电路的两端，电阻器依次连接在电压源的正负极之间。
2. 使用电压表分别测量电压源、电阻器1和电阻器2的电压值。
3. 记录电压源电压、电阻器1电压和电阻器2电压的数值。
实验结果分析：根据串联电路的电压分配原理，电压源的电压将分配给电路中的各个元件。
实验结果应该是电压源电压等于电阻器1电压与电阻器2电压之和。
如果实验结果与理论值相差较大，可能是由于电压源内阻较大或者电压表测量误差等因素导致。
实验二：并联电路的电流分配实验目的：通过实验验证并联电路中电流分配的原理。
实验器材：电流源、电阻器、电流表。
实验步骤：1. 将电流源连接到并联电路的两端，电阻器1和电阻器2并联连接在电流源的正负极之间。
2. 使用电流表分别测量电流源、电阻器1和电阻器2的电流值。
3. 记录电流源电流、电阻器1电流和电阻器2电流的数值。
实验结果分析：根据并联电路的电流分配原理，电流源的电流将分配给并联电路中的各个支路。
实验结果应该是电流源电流等于电阻器1电流与电阻器2电流之和。
如果实验结果与理论值相差较大，可能是由于电流源内阻较大或者电流表测量误差等因素导致。
实验三：电阻的测量实验目的：通过实验测量电阻器的电阻值。
实验器材：电阻器、电流源、电压表。
实验步骤：1. 将电流源连接到电阻器的两端，电压表连接在电阻器的两端。
2. 调节电流源的电流值，记录电压表的读数。
3. 根据欧姆定律，计算电阻器的电阻值。
实验结果分析：根据欧姆定律，电阻器的电阻值等于电压与电流的比值。
电子电路实习实验报告
一、实验目的本次电子电路实习实验旨在通过实际操作，加深对电子电路基本原理的理解，掌握电路的搭建、调试和测试方法，提高动手能力和分析问题、解决问题的能力。
二、实验器材1. 实验板：包括电源模块、电阻、电容、二极管、三极管、集成电路等；2. 电源：直流稳压电源；3. 测量仪器：万用表、示波器；4. 其他：导线、焊接工具、螺丝刀等。
三、实验内容1. 电阻、电容、二极管、三极管等基本元件的识别与检测；2. 基本电路的搭建与调试，如串联电路、并联电路、RC低通滤波器、晶体管放大电路等；3. 集成电路的应用，如555定时器、运算放大器等；4. 电路的测试与分析，包括静态工作点测试、动态响应测试等。
四、实验步骤1. 实验前准备（1）熟悉实验器材和实验步骤；（2）了解实验原理，明确实验目的；（3）准备好实验记录表格。
2. 实验操作（1）基本元件的识别与检测1）根据元件的外观、颜色、封装等特征进行识别；2）使用万用表测量元件的阻值、电容值、二极管正向导通压降、三极管放大倍数等参数。
（2）基本电路的搭建与调试1）根据电路图，将元件焊接在实验板上；2）连接电源，进行电路的调试；3）测试电路的静态工作点，确保电路正常工作。
（3）集成电路的应用1）根据电路图，搭建集成电路的应用电路；2）连接电源，进行电路的调试；3）测试集成电路的输出波形、幅度等参数。
（4）电路的测试与分析1）使用万用表测试电路的静态工作点；2）使用示波器观察电路的动态响应，如频率响应、瞬态响应等；3）分析测试结果，判断电路性能是否符合要求。
3. 实验记录与总结（1）记录实验数据，包括元件参数、电路参数、测试结果等；（2）分析实验结果，总结实验心得，提出改进建议。
五、实验结果与分析1. 电阻、电容、二极管、三极管等基本元件的识别与检测结果符合预期；2. 基本电路的搭建与调试成功，电路性能符合要求；3. 集成电路的应用电路搭建成功，电路性能符合要求；4. 电路的测试与分析结果表明，电路性能良好，满足设计要求。
实训项目2 电容元件的认知与识别实验报告
实训项目2电容元件的认知与识别一、实训概要主要介绍电容器的基本知识及结构特点。
要求学生掌握三方面内容：（1）电容器的类型、符号及标识；（2）各种电容器的特点及应用环境；（3）电容器的检测技巧。
学习时，要自始至终以认识电容器、检测电容器、了解各种电容器的应用为重点。
二、实训目的1、了解电容器的分类和常任电容器的性能。
2、了解电容器标志识别。
3、掌握电容器的测量方法。
三、实训原理电容器是储存电荷的容器，它的容量决定了它对电荷的存储能力。
若将两块彼此绝缘的金属极板面对面放置，就构成了一个最简单的电容器。
电容器的容量单位为法拉第，简称法，用F 表示。
法拉第这个单位太大，常用比法拉第更小的单位，如毫法（mF ）、微法（μF ）、纳法（nF ）、皮法（PF ）等。
一、电容器主要参数1. 电容器的电路符号电容器的电路符号如图——所示。
2．电容器型号命名例如，某电容器标注为CZD-250-0.47-±10%，其含义如下：C ZD 250 0.47±10%3．电容量电容量是指电容器储存电荷的能力。
常用单位：法（F ）、微法（μF ）、皮法（pF ）。
三者的关系为：1pF=10-6μF=10-12 pF 。
通常，容量在微法级的电容器直接在上面标注其容量，如47 F，但皮法级的电容用数字标注其容量，如332即表明容量为3 300pF，即最后位为十的指数，这和用数字表示电阻值的方法是一样的。
国家规定了一系列容量值作为产品标称。
固定电容器的标称容量系列如表1.4所示。
表1.4 固定式标称容量系列E24、E12、E6二.电容器的分类按电容器的容量是否可调来分，电容器可分为：固定电容器、可变电容器及微调电容器。
按电容器所用的介质来分，可分为：有机介质电容器、无机介质电容器、气体介质电容器、电解电容器。
固定电容器4.电解电容器电解电容器的介质是一层极薄的金属氧化膜，氧化膜的金属基体是电容器的阳极（正极），另一块未氧化的金属极板是电容器的阴极（负极）。

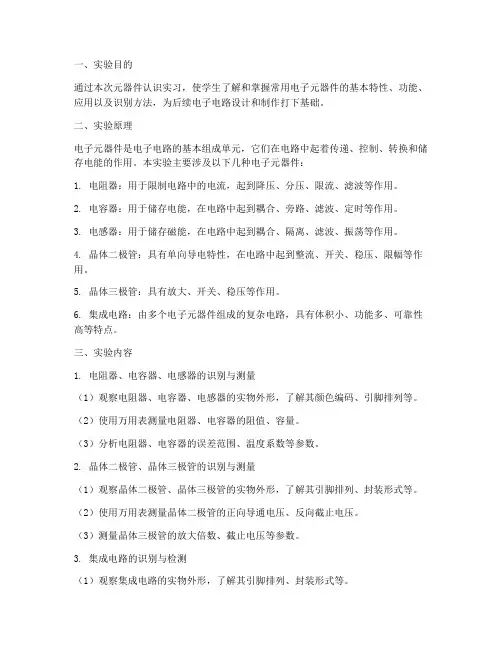

元器件认识实习实验报告
一、实验目的通过本次元器件认识实习，使学生了解和掌握常用电子元器件的基本特性、功能、应用以及识别方法，为后续电子电路设计和制作打下基础。
二、实验原理电子元器件是电子电路的基本组成单元，它们在电路中起着传递、控制、转换和储存电能的作用。
本实验主要涉及以下几种电子元器件：1. 电阻器：用于限制电路中的电流，起到降压、分压、限流、滤波等作用。
2. 电容器：用于储存电能，在电路中起到耦合、旁路、滤波、定时等作用。
3. 电感器：用于储存磁能，在电路中起到耦合、隔离、滤波、振荡等作用。
4. 晶体二极管：具有单向导电特性，在电路中起到整流、开关、稳压、限幅等作用。
5. 晶体三极管：具有放大、开关、稳压等作用。
6. 集成电路：由多个电子元器件组成的复杂电路，具有体积小、功能多、可靠性高等特点。
三、实验内容1. 电阻器、电容器、电感器的识别与测量（1）观察电阻器、电容器、电感器的实物外形，了解其颜色编码、引脚排列等。
（2）使用万用表测量电阻器、电容器的阻值、容量。
（3）分析电阻器、电容器的误差范围、温度系数等参数。
2. 晶体二极管、晶体三极管的识别与测量（1）观察晶体二极管、晶体三极管的实物外形，了解其引脚排列、封装形式等。
（2）使用万用表测量晶体二极管的正向导通电压、反向截止电压。
（3）测量晶体三极管的放大倍数、截止电压等参数。
3. 集成电路的识别与检测（1）观察集成电路的实物外形，了解其引脚排列、封装形式等。
（2）使用万用表检测集成电路的供电电压、工作电流。
（3）分析集成电路的典型应用电路，了解其在电路中的作用。
四、实验步骤1. 准备实验器材，包括万用表、电阻器、电容器、电感器、晶体二极管、晶体三极管、集成电路等。
2. 按照实验要求，依次识别和测量各种电子元器件。
3. 记录实验数据，分析实验结果。
4. 撰写实验报告，总结实验心得。
五、实验结果与分析1. 电阻器、电容器、电感器的测量结果符合理论值，误差在允许范围内。
常用元件识别实验报告
一、实验目的1. 熟悉常用电子元件的外形、标识和基本特性。
2. 掌握使用万用表等工具对电子元件进行识别和检测的方法。
3. 培养动手能力和实验操作技能。
二、实验原理电子元件是构成电子设备的基础，常见的电子元件包括电阻、电容、电感、二极管、三极管、集成电路等。
通过对这些元件的识别和检测，可以了解其性能参数，为电路设计和维修提供依据。
三、实验仪器与材料1. 万用表2. 电阻3. 电容4. 电感5. 二极管6. 三极管7. 集成电路8. 线路板9. 实验手册四、实验步骤1. 电阻识别（1）观察电阻的外形和颜色，判断其类型（碳膜电阻、金属膜电阻等）。
（2）使用万用表测量电阻的阻值，与标识上的数值进行对比，确认电阻的阻值。
（3）根据阻值和误差范围，判断电阻的好坏。
2. 电容识别（1）观察电容的外形和标识，判断其类型（陶瓷电容、电解电容等）。
（2）使用万用表测量电容的容量，与标识上的数值进行对比，确认电容的容量。
（3）根据容量和误差范围，判断电容的好坏。
3. 电感识别（1）观察电感的外形和标识，判断其类型（固定电感、可变电感等）。
（2）使用万用表测量电感的电感值，与标识上的数值进行对比，确认电感的电感值。
（3）根据电感值和误差范围，判断电感的好坏。
4. 二极管识别（1）观察二极管的外形和标识，判断其类型（整流二极管、稳压二极管等）。
（2）使用万用表测量二极管的正向压降和反向电阻，判断二极管的极性和好坏。
5. 三极管识别（1）观察三极管的外形和标识，判断其类型（NPN型、PNP型等）。
（2）使用万用表测量三极管的电流放大系数（β值），判断三极管的性能。
6. 集成电路识别（1）观察集成电路的外形和引脚排列，判断其类型和功能。
（2）使用示波器或逻辑分析仪观察集成电路的输出波形，判断其工作状态。
五、实验结果与分析1. 通过对各种电子元件的识别和检测，掌握了电子元件的基本特性和使用方法。
2. 学会了使用万用表等工具对电子元件进行测量，为电路设计和维修提供了技术支持。
实训项目3 电感、变压器的认知与检测实验报告
实训项目3 电感、变压器的认知与检测一、实训概要主要介绍电感元件、变压器及压电元件的分类、结构、基本功能及检测方法。
通过学习，要求读者能正确识别这三类元件，并掌握这三类元件的基本功能、基本结构及检测方法。
学习本章时，自始至终要以元件的符号、功能及检测为重点。
二、实训目的1、了解电感器、变压器的用途分类2、了解色码电感标志的识别方法3、掌握检测电感、变压器的方法三、实训原理一）电感元件的分类及符号1.分类电感元件是由线圈绕制而成的，如图所示。
它又称电感线圈，简称电感。
2.电感的符号不同类型的电感在电路中具有不同的符号，如图所示。
二）电感的特性及主要参数直流电阻：是绕制电感的导线所呈现的电阻。
由于绕制电感的导线常用铜丝，且长度也不会很长，故电感的直流电阻往往很小，一般忽略不计。
电感量：电感量又叫电感系数或自感系数，它是反映电感具备电磁感应能力的物理量。
电感量的基本单位是亨利（H），常用单位有mH（毫亨）和μH（微亨）。
H、mH及μH之间的换算关系如下：1H=103mH ；1mH=103μH ；1H=106μH感抗：感抗是指电感元件对交流电（或突变电流）的阻碍作用。
品质因素：品质因素是衡量电感元件质量的重要参数。
品质因素常用Q表示。
分布电容：由于电感是由导线绕制而成的，这样匝与匝之间具有一定的电容，线圈与地之间也有一定的电容。
三）电感元件的识别及检测1.电感的识别电感元件一般为二端或三端元件，其外表具有如下一些特点，根据这些特点很容易识别电感元件。
可以看到线圈、或表面标有“μH”或“mH”、或带有一个可以旋转的磁芯的元件便是电感示。
2.电感的检测电感在使用过程中，常会出现断路，短路等现象，可通过测量和观察来判断。
（1）利用万用表1Ω或10Ω档很容易判断电感是否断路或短路。
（2）有些电感可通过观察其表面来判断好坏。
四）变压器1.变压器的基本结构变压器是由具有同一闭合磁路的铁心（或磁心）及绕在铁心（或磁心）上的线圈构成，如图所示。
电子课程实验报告总结(3篇)
第1篇一、实验背景随着现代教育技术的发展，电子课程作为一种新型的教学模式，在我国得到了广泛的应用。
本实验旨在通过电子课程的学习，使学生掌握电子技术的基本原理和实践技能，提高学生的动手能力和创新意识。
本次实验课程主要包括数字电路、模拟电路、单片机应用技术等内容。
二、实验目的1. 理解电子技术的基本概念和原理；2. 掌握电子电路的组成和基本分析方法；3. 熟悉常用电子元器件的性能和选用方法；4. 提高动手能力和创新意识，培养团队协作精神。
三、实验内容1. 数字电路实验- 逻辑门电路实验：验证逻辑门电路的功能和特性；- 组合逻辑电路实验：设计简单的组合逻辑电路，如编码器、译码器、加法器等；- 时序逻辑电路实验：设计简单的时序逻辑电路，如计数器、寄存器等。
2. 模拟电路实验- 基本放大电路实验：研究放大电路的性能和特性；- 运算放大器电路实验：设计运算放大器电路，实现放大、滤波、整流等功能；- 模拟信号处理实验：研究模拟信号的处理方法，如放大、滤波、调制等。
3. 单片机应用技术实验- 单片机基本原理实验：了解单片机的结构、工作原理和编程方法；- 单片机接口技术实验：学习单片机与外围设备（如键盘、显示器、传感器等）的接口技术；- 单片机控制实验：设计简单的控制系统，如温度控制、光照控制等。
四、实验过程1. 准备阶段- 熟悉实验设备、工具和元器件；- 理解实验原理和步骤；- 制定实验方案。
2. 实施阶段- 按照实验步骤进行操作，观察实验现象；- 记录实验数据，分析实验结果；- 对实验中出现的问题进行讨论和解决。
3. 总结阶段- 分析实验数据，得出实验结论；- 总结实验过程中的经验教训；- 撰写实验报告。
五、实验结果与分析1. 数字电路实验- 通过实验验证了逻辑门电路的功能和特性；- 设计的简单组合逻辑电路能够实现预期的功能；- 时序逻辑电路设计合理，能够满足实际应用需求。
2. 模拟电路实验- 基本放大电路性能稳定，能够实现预期的放大效果；- 运算放大器电路设计合理，能够实现多种功能；- 模拟信号处理实验效果良好，达到了预期目标。
电工技术基础与技能课件 项目五 识别与检测电容器
2、电容器的种类 电容器的种类很多，根据电容分类标准的不同，分类结果也不一样，表5－2 列出了常见的分类方法及分类结果。
项目5 识别与检测电容器
三、识别与检测电容器的相关理论知识
表5－2 电容器分类
项目5 识别与检测电容器
三、识别与检测电容器的相关理论知识
3、影响电容量的因素 电容器既然是一种储存电荷的“容器”，就必然会有个“容量”大小的问题。为 了衡量电容器储存电荷的能力，于是确定了电容量这个物理量。国际上统一规 定，给电容器外加1伏特直流电压时，它所能储存的电荷量，为该电容器的电容 量，用字母C表示。 电容量的基本单位为法拉。它是指在1伏特直流电压作用下，如果电容器储存 的电荷为1库仑，电容量就被定为1法拉，法拉用符号F表示。在实际应用中，电 容器的电容量往往比1法拉小得多，常用较小的单位，
项目5 识别与检测电容器
三、识别与检测电容器的相关理论知识
4)片状电容器的标识法 ①片状陶瓷电容器标示法 有些厂家在片状电容器表面印有英文字母及数字，它们均代表特定的数值， 只要查到相关表格就可以估算出电容值，详见表5－5、表5－6。
项目5 识别与检测电容器
三、识别与检测电容器的相关理论知识
LOREM IPSUM DOLOR LOREM IPSUM DOLOR
三、识别与检测电容器的相关理论知识
2)数码标注法 数码标注法一般为三位数码表示电容器的容量，其中前两位数码为电容量的 有效数字，第三位表示倍乘数，单位pF。 例如：101表示：10×101 pF =100pF 102表示：10×102 pF =1000pF
103表示：10×103 pF =0.01μF 104表示：10×104 pF =0.1μF 注意：用数码标注法表示电容量时，若第三位数码是“9”时，则表示电容量是 前两位有效数字乘以10–1，而不是109。 例如：159表示：15×10–1 pF = 1.5pF
元件检测实验报告
选量程
万用表调试
基极判断
极性判断
集电极、发射极判断
实操存在问题:
实验班级:。实验小组:。小组成员:。
主板检测与维修专业实验报告
项目名称: 九、场效应管好坏检测实验报告
时间: 地点: 主板检测与维修实训室
实验目的: 熟练掌握场效应管好坏的检测。
实验器材: 绝缘栅型场效应管、数字万用表。
实验过程:
主板检测与维修实验报告记录
班级:
组别:
主板检测与维修专业实验报告
项目名称: 一、电阻器好坏检测实验报告
时间: 地点: 主板检测与维修实训室
实验目的: 熟练掌握电阻器好坏的检测。
实验器材: 电阻器、数字万用表。
实验过程:
1.认识电阻实物
2.算额定值: 额定阻值算法是前面几位为有效数字,倒数第二位为倍率,最后一位为误差.
5.红黑表笔正反两次测量无极性电容两引脚的阻值,并记录两次阻值情况。
6、判好坏：两次测量的阻值均接近为无穷大,则无极性电容是好的。
实验记录:
无极性电容1:
操作步骤
操作方法
识别额定值
选量程
万用表调试
测实际阻值
判好坏
无极性电容2
操作步骤
操作方法
识别额定值
选量程
万用表调试
测实际阻值
判好坏
实操存在问题:
实验班级:。实验小组:。小组成员:。
填报人:。填报日期:
主板检测与维修专业实验报告
项目名称: 五、电感器好坏检测实验报告
时间: 地点: 主板检测与维修实训室
实验目的: 熟练掌握电感器好坏的检测。
实验器材: 电感器、导线、数字万用表。
实验过程:
电子元器件识别与检测实习报告
电子元器件识别与检测实习报告一实习目的随着电子技术及其应用领域的迅速发展，元器件种类日益增多，学习和掌握常用元器件的性能、用途方法，对提高电气设备的装配质量及可靠性将起重要的保证作用，对以后进一步的专业学习也有很大好处。
而电阻器、电容器、二极管、三极管等都是电子电路常用的器件。
二实习计划1听取电子元件识别与检测讲座，初步了解电子元件2利用万用表的组装了解各种原件作用3在模电实验室通过实践操作进一步进行电子原件的识别三实验内容1电阻阻值的识别文字符号直标法用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值2、色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。
色标电阻（色环电阻）器可分为三环、四环、五环三种标法。
五环色标法标称值第一位有效数字标称值第二位有效数字标称值第三位有效数字标称值有效数字后0的个数允许误差电阻器的质量检测电阻器的质量好坏是比较容易鉴别的，对新买的电阻器先要进行外观检查，看外观是否端正、标志是否清晰、保护漆层是否完好。
然后可以用万用表的电阻档测量一下电阻器的阻值，看其阻值与标称阻值是否一致，相差之值是否在允许误差范围之内。
电容器把组成电容器的金属板两端分别接到电池的正、负极上，那么接电池正极的金属板上的电子就会被电池的正极吸收过去而带正电荷，接负极的金属板就会从电池的负极得到大量电子而带负电荷。
这种现象就叫做电容器的“充电”。
如果将电容器与电池分开，用导线把电容器的两端联接起来，在刚接通一瞬间，电路中就有电流通过，随着电流流动，两金属板之间的电压就很快降低，直到两金属板上的正负电荷完全消失，这种现象叫做“放电”晶体二极管晶体二极管也称半导体二极管，是半导体器件中最基本的一种器件。
它是用半导体单晶材料制成，故半导体器件又称晶体器件。
晶体二极管具有两个电极，在收音机、电视机和其它电子设备中具有广泛的应用。
电容的识别与检测实验报告
电容的识别与检测实验报告实验报告：电容的识别与检测一、实验目的：1. 学习电容的基本概念和性质；2. 掌握电容的识别方法；3. 熟悉电容的检测方法。
二、实验原理：电容是一种能够储存电荷的被动元件，其单位是法拉(F)。
电容的大小与其两个极板之间的距离、介质材料的性质以及极板面积有关。
电容的识别方法主要有以下几种：1. 观察电容的外观：常见的电容外观有圆柱形、管状形和片状形等。
通过观察电容的外观可以初步判断其类型；2. 读取电容的标识：电容上通常会印有一些标记，包括电容的名称、型号和参数等。
通过读取标识可以了解电容的一些基本信息；3. 使用电容测量仪进行测量：通过连接电容测量仪对电容进行测量可以准确得到其电容值。
电容的检测方法主要有以下几种：1. 使用万用表进行检测：将万用表的测试笔分别连接到电容的两个极板上，读取万用表上的电容值即可；2. 使用示波器进行检测：将示波器的探头分别连接到电容的两个极板上，观察示波器上的波形变化可以得到电容的性质和电容的值；3. 使用LCR桥进行检测：将电容连接到LCR桥的测试端口上，调节LCR桥的参数并观察测量结果可以得到电容的值。
三、实验步骤：1. 首先观察电容的外观，记录下电容的形状和标识；2. 使用万用表测量电容的电容值，记录下测量结果；3. 使用示波器连接到电容的两个极板上，观察示波器上的波形变化；4. 使用LCR桥连接电容并调节桥的参数，观察测量结果。
四、实验结果：1. 观察电容的外观：圆柱形电容，标识为100μF；2. 万用表测量结果：电容值为98μF；3. 示波器观察结果：波形展示了充电和放电的过程；4. LCR桥测量结果：电容值为103μF。
五、实验讨论：通过实验可以发现，不同的识别和检测方法得到的电容值可能会存在一定的误差。
这是因为不同的方法在测量原理、精度和灵敏度上都存在差异。
六、实验结论：通过本次实验，我们学习了电容的基本概念和性质，并掌握了电容的识别和检测方法。
电子元器件识别与检测实习报告(1)
电子元器件识别与检测实习报告(1)电子元器件识别与检测实习报告一、实习背景本次实习是在电子技术专业的课程中进行的，主要目的是为了帮助学生们更好地掌握电子元器件的识别和检测方法，提高实践能力。
二、实习流程1. 学习电子元器件基础知识在实习开始前，我们首先通过课堂学习了电子元器件的基础知识，包括元器件的种类、型号、封装形式、参数等信息。
这些知识为后续的实习提供了必要的理论支持。
2. 实验器材准备在实验室里，老师为我们准备了各种不同类型的电子元器件，如电阻、电容、二极管、三极管等，还有相关的测试仪器，如万用表、示波器等。
老师详细介绍了仪器的使用方法和注意事项，让我们能够熟练运用这些仪器来进行电子元器件的识别和检测。
3. 实验操作在实验室中，我们按照老师的指导，逐个实验了各种不同类型的电子元器件的识别和检测方法。
对于电阻元件，我们需要用万用表来测量其阻值，并检查是否符合要求；对于电容元件，我们需要用示波器来观察其放电波形，并确定其电容值；对于二极管、三极管等元件，我们需要用万用表和示波器等仪器来测试其正负极性和工作状态。
4. 实验结果分析在实验过程中，我们记录了每种电子元器件的测试结果，并进行了分析。
通过分析，我们发现如果测试结果与预期值不符，有可能是仪器的误差问题，也有可能是元器件本身存在问题。
此时，我们需要根据测试结果来进一步确定问题的原因，并采取相应的措施进行修复和更换。
三、实习收获通过这次实习，我深刻体会到了电子元器件的重要性和必要性，以及学习电子技术时对实践的需求。
通过实验操作，我不仅掌握了电子元器件的识别和检测方法，也提高了自己的实践能力和电子技术水平。
同时，实习还增强了我们的团队合作能力和沟通能力，因为我们需要相互配合，才能顺利完成实验任务。
总之，这次实习让我受益匪浅，相信在今后的学习和工作中，我会更好地发挥所学知识和技能，为实现未来的目标付出更努力的努力。
电子元器件识别与测试实验心得5篇
电子元器件识别与测试实验心得5篇电子元器件识别与测试实验心得11.二极管的识别几乎所有的电子电路中都要用到晶体二极管，它在许多电路中起着重要的作用，是诞生最早的半导体器件之一，其应用也非常广泛。
二极管是晶体二极管的简称，也叫半导体二极管，用半导体单晶材料(主要是锗和硅)制成，是半导体器件中最基本的一种器件，是一种具有单方向导电特性的无源半导体器件，二极管有两个电极，分别为阳极和阴极，阳极为正，阴极为负。
二极管在电路中的符号为()，在电路中一般用字母D来表示。
2.二极管的作用二极管的作用有整流，检波，稳压，开关，限幅，等等。
通常这些作用都有相应的管子制造出来。
比如起整流作用的二极管有整流二极管，起检波作用的二极管有检波二极管。
3.二极管的检测?将万用表打到蜂鸣二极管档，红表笔接二极管的正极，黑笔接二极管的负极，此时测量的是二极管的正向导通阻值，也就是二极管的正向压降值。
不同的二极管根据它内部材料不同所测得的正向压降值也不同。
正向压降值读数在300--800为正常，若显示为0说明二极管短路或击穿，若显示为1说明二极管开路。
将表笔调换再测，读数应为1即无穷大，若不是1说明二极管损坏.正向压降值在200左右时，为稳压二极管;快恢复二极管的两读数都在200左右正常。
测稳压二极管我们通常所用到的稳压管的稳压值一般都大于 1.5V，而指针表的R×1k以下的电阻档是用表内的1.5V电池供电的，这样，用R×1k 以下的电阻档测量稳压管就如同测二极管一样，具有完全的单向导电性。
但指针表的R×10k档是用9V或15V电池供电的，在用R×10k,测稳压值小于9V或15V的稳压管时，反向阻值就不会是∞，而是有一定阻值，但这个阻值还是要大大高于稳压管的正向阻值的。
如此，我们就可以初步估测出稳压管的好坏。
检测注意事项用数字式万用表支测二极管时，红表笔接二极管的正极黑表笔接二极管的负极，此时测试得阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
电子元器件识别与测试实验心得
电子元器件识别与测试实验心得电子元器件识别与测试实验心得作为电子信息工程专业的学生，电子元器件的识别与测试是我们必须掌握的基础技能之一。
本次实验，我学习了电子元器件的外观特征、正、负极性、引脚连接方式以及常用测试方法等知识。
下面将分享一些我在实验中的心得体会。
一、外观特征识别首先，要对常见的电子元器件外观特征有所了解。
芯片的引脚数量、型号以及标示等都是我们能够用直觉感受到的元器件信息。
LED的发光颜色和亮度、电容的大小和形状、电感的大小和颜色、二极管和晶体管的形状等，都是我们在实验中经常需要识别的外观特征。
在实验中，我发现了一些识别元器件的技巧。
例如，电容一般有两个端子，它们的大小、颜色、形状等都不相同，用手拿住电容两端轻轻晃动，可以听到内部的金属片发出的响声，这样就可以确定电容的有效性；又例如，LED有两个引脚，其中一个会略微长出一段小环，而另一个则没有，这就是正负极性的区别。
掌握这些技巧可以快速识别元器件，提高实验效率。
二、实验测试方法在进行实验测试时，我们需要了解一些常见的测试方法，例如电阻的测量、电容的测试、二极管、晶体管和场效应管等的测试方法，还有常用的万用表测量方法。
在实验中，我还学习了一些微小但不可忽视的细节。
例如，要注意测试环境的静电干扰，测试前使用多用途电表调零，选择合适的测量范围和档位等。
三、实验中的错误处理在实验中，应当时时刻刻关注电子元器件的安全问题，避免烧坏元器件。
如果操作不当导致元器件发生过载、短路等问题，需要及时进行错误处理。
在实验中，我犯了一个常见的错误：在电压测试和电流测试时，忽略了单位和范围的概念，导致测试结果错误。
我通过细心总结错误原因，确认元器件的损坏情况并进行更换，最终解决问题。
四、良好的团队合作在实验中，我特别感谢我的同组实验同学，良好的团队合作是实验成功的关键。
我们互帮互助，加深对课程知识的理解，共同完善测试结果。
实验结束后，我们互相分享实验经验，解决存在的问题。
元件的识别实验报告(3篇)
第1篇一、实验目的1. 掌握电子元件的基本知识和特性；2. 学会识别常用电子元件，包括电阻、电容、电感、二极管、三极管等；3. 熟悉使用万用表等仪器进行元件检测和测量；4. 提高电子电路分析和维修能力。
二、实验原理电子元件是构成电子电路的基本单元，具有不同的电气特性。
本实验主要介绍常用电子元件的识别方法和检测技巧。
1. 电阻：电阻是电子电路中的一种基本元件，具有限制电流通过的功能。
电阻的阻值通常用欧姆（Ω）表示，其标识方法有色标法、直标法等。
2. 电容：电容是一种能够储存电荷的元件，具有通交流、阻直流的特性。
电容的容量单位有法拉（F）、微法拉（μF）等。
3. 电感：电感是一种能够储存磁能的元件，具有通直流、阻交流的特性。
电感的单位有亨利（H）、毫亨利（mH）等。
4. 二极管：二极管是一种具有单向导电性的元件，具有整流、限幅、保护等功能。
5. 三极管：三极管是一种具有放大、开关等功能的元件，是电子电路中的核心元件。
三、实验器材1. 数字万用表2. 电阻、电容、电感、二极管、三极管等元件3. 电路板、导线、电源等四、实验步骤1. 识别电阻：观察电阻的外观，识别其颜色标识。
根据色标法，将颜色对应的数值相乘，即可得到电阻的阻值。
2. 识别电容：观察电容的外观，识别其容量标识。
根据容量标识，确定电容的容量和耐压值。
3. 识别电感：观察电感的外观，识别其电感值和单位。
根据电感值和单位，确定电感的电感量。
4. 识别二极管：观察二极管的外观，识别其正负极。
使用万用表测量二极管的正向压降，判断其性能。
5. 识别三极管：观察三极管的外观，识别其三个电极。
使用万用表测量三极管的放大倍数，判断其类型。
6. 元件检测：使用万用表测量电阻、电容、电感的实际值，与标识值进行对比，判断其性能。
五、实验结果与分析1. 电阻：通过色标法识别电阻，测量其阻值，与标识值进行对比，结果基本一致。
2. 电容：通过容量标识识别电容，测量其容量和耐压值，与标识值进行对比，结果基本一致。
电子器件的识别实训报告
一、实训目的本次电子器件的识别实训旨在通过实际操作和理论学习，使学生能够熟练识别常见的电子元器件，掌握其基本特性、应用领域和检测方法。
通过实训，提高学生的动手能力和实际操作技能，为后续的专业学习和工程实践打下坚实基础。
二、实训时间2023年10月15日-2023年10月19日三、实训地点电子技术实验室四、实训内容1. 电子元器件的分类与识别- 介绍常见的电子元器件，如电阻、电容、电感、二极管、晶体管、集成电路等。
- 通过实物展示和图片演示，让学生熟悉各类元器件的形状、颜色、标识等特征。
- 学生分组进行元器件的识别练习，巩固所学知识。
2. 电子元器件的检测与测量- 学习使用万用表、示波器等仪器对电子元器件进行检测。
- 实践操作中，指导学生正确连接仪器，进行电阻、电容、二极管等参数的测量。
- 学生分组进行元器件检测练习，掌握检测方法。
3. 电子电路的搭建与调试- 介绍电子电路的基本组成和搭建方法。
- 学生分组进行简单的电子电路搭建，如滤波电路、放大电路等。
- 通过调试电路，验证电路的功能，分析故障原因。
4. 电子元器件的选型与应用- 学习电子元器件的选型原则和注意事项。
- 学生分组进行电子电路的设计，根据电路要求选择合适的元器件。
- 通过实物搭建，验证电路设计，分析选型合理性。
五、实训过程1. 理论学习- 教师讲解电子元器件的分类、特性、检测方法等理论知识。
- 学生认真听讲，做好笔记，为实训做好准备。
2. 实践操作- 学生分组进行元器件识别、检测、电路搭建和调试等实训操作。
- 教师巡回指导，解答学生疑问，确保实训顺利进行。
3. 交流讨论- 学生分组讨论实训过程中遇到的问题，共同分析原因，提出解决方案。
- 教师参与讨论，引导学生深入思考，提高实训效果。
六、实训成果1. 学生能够熟练识别常见的电子元器件，掌握其基本特性和应用领域。
2. 学生能够正确使用万用表、示波器等仪器对电子元器件进行检测。
3. 学生能够搭建简单的电子电路，并进行调试和验证。
实验一、常用元器件的识别与测量及常规电子仪器使用
实验一、常用元器件的识别与测量及常规电子仪器使用一、目的掌握常用电子元件的识别知识与检测技术。
二、实验仪器万用表、示波器、信号发生器、直流稳压电源、毫伏表三、任务子、电容的测量；二极管、三极管管脚识别与测量，常规电子仪器使用四、实验内容1.电阻器的检测用万用表（指针式或数字式）测量电阻器是测量阻值和判别其质量好坏的最简易方法。
测量方法如下（以MF-47为例）：（1）检查电池（2）机械调零（3）选择倍率挡（4）电阻挡调零（5）测量电阻2.电容器的检测（1）电容器的充放电检测（2）电容器漏电电阻的检测3.二极管的简易测量（1）用指针式万用表测试二极管①二极管的好坏及电极的判别。
用万用表的RX1K挡，用红、黑两表笔分别接触二极管的两个电极，测出其正、反向电阻值，一般二极管的正向电阻为儿十欧到儿千欧，反向电阻为儿白千欧以上。
正、反向电阻差值约大约好，至少应相差百倍为宜。
若正、反向电阻都为零，则管子内部短路；若正、反向电阻都为则管子内部开路；若正、反向电阻接近，则管子性能差。
用上述测法测得阻值较小的那次，黑表笔所接触的电极为二极管的正极，另一端为负极。
这是因为在磁电式万用表的欧姆挡，黑表笔接表内电池的正端，红表笔接表内电池的负端。
②二极管类型的判别。
经验证明，用500型万用表的RX1K挡测二极管的正向电阻时，硅管为6〜20kQ ,错管为1〜5kQ。
用2. 5V或10V电压挡测二极管的正向导通电压时，一般错管的正向电压为0. IV〜0. 3V,硅管的正向电压为0. 5V〜0.7Vo注意：用不同类型的万用表或同一类型的万用表的不同量程去测二极管的正向电阻时，所得结果是不同的。
⑵用数字式万用表测试二极管①极性判别。
将数字式万用表置于二极管挡，红表笔插入“V・Q”插孔，黑表笔插入“COM”插孔，这时红表笔接表内电源正极，黑表笔接表内电源负极。
将两只笔分别接触二极管的两个电极，如果显示溢出符号“1”，说明二极管处于截止状态；如果显示在IV以下，说明二极管处于正向导通状态，此时与红表笔相接的是管子的正极，与黑表笔相接的是负极。
电子元件的识别与检测二极管、三极管、电容、电阻
本征半导体导电示意图
第四十三页，编辑于星期五：十七点 四分。
（2）杂质半导体及分类 定义： 掺杂后的半导体为杂质半导体。 分类：按所掺入杂质类型不同，分为P型半导体和
N型半导体。 1）P型半导体：在本征半导体硅（或锗）中掺入微
量的三价元素，就形成P型半导体（空穴型半导体） 。其内部有两种运载电荷的粒子，即载流子,其中空 穴是多数载流子（简称多子），自由电子是少数 载流子（简称少子）。 2）N型半导体：在本征半导体硅（或锗）中掺入微 量的五价元素，就形成N型半导体（或电子型半导体
2. 电阻器的额定功率
• 电阻器长期连续工作并能满足规定的性能要求时，所 允许耗散的最大功率称为电阻器的额定功率
第二十三页，编辑于星期五：十七点 四分。
二、识别电容器
常见电容及其图形符号
第二十四页，编辑于星期五：十七点 四分。
1.电容器的标注方法
电容器的单位：国际单位是法拉（F）。常用单位有微法（μF）、微 微法（PF）。1F＝106μF＝1012PF
表示容量为6800pF 耐压为1500V
圆片瓷介电容器
第二十七页，编辑于星期五：十七点 四分。
涤纶薄膜电容
耐压：400V
容量：33X104μF
误差：J为±5％
表示容量为33X104μF 误差为±5％ 耐压为400V
涤纶薄膜电容器
第二十八页，编辑于星期五：十七点 四分。
耐压为“2A”＝1.0×102=100V 容量为“104”＝10×104pF 误差为“J”＝ ±5％
第十三页，编辑于星期五：十七点 四分。
• 4. 直流电流的测量
1）选挡位：直流电流挡 2）选量程：当不知电流范围时先用高挡再换低挡 ，使指针落在满刻度2/3以上区域 3）选刻度：选标有“mA”刻度线，读取合适的刻 度 4）测量：断开被测电路 ，将万用表红、黑表笔 串入，电流从红笔入黑笔出 5）读数：根据所选量程来选择合适标度尺，读取被测电
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三电阻器、电容器的识别与检测
一、实验目的
1、掌握识别电阻器、电容器外观、型号的方法；
2、掌握利用仪器、仪表检测电阻器、电容器的方法。
二、实验材料
1、万用表。
2、10Ω级、100Ω级、1000Ω级、105Ω级电阻各2只。
3、瓷质电容、电解电容、可变电容各2只。
三、实验内容及说明
（一）电阻器
1、电阻器的识别
电阻器是电子及电气设备中最常用的电子器件之一，主要用来实现控制和调节电路中的电流和电压的作用，以及用来当作消耗电能的负载。
1）电阻器的型号命名
电阻器的型号命名一般由四个部分组成。
第一部分是主称，用字母R表示；
第二部分是材料，用相应的字母表示；
第三部分是分类，用数字或字母表示；
第四部分是序号，用数字表示，用以区分产品的外形尺寸和性能指标；
例如：RTT71——表示碳膜可调电阻器。
电阻器的材料和分类代号如表1.1所示。
表1.1电阻器的材料和分类代号
通常生产商用直标或色标两种方法把电阻器的参数标注在电阻器体上。
（1）直标法，指把电阻值、电功率和误差直接用数字和字母印在电阻器上，如图1.1所示。
此方法简单直观，但安装在线路上时，电阻器的标值有可能被电阻体遮挡。
图1.1 电阻器直标法
(2)色标法，就是用电阻器上的四条或五条不同颜色的色环来表示电阻的阻值。
四条环时，其中三条环表示电阻器的电阻值，一条环表示误差；精密电阻需要五条环，其中四条环
表示电阻的阻值，一条环表示误差。
例如：
四条色环：红紫橙金
2 7 × 103±5% 27（1±5%）kΩ
五条色环：棕红黑金棕
1 2 0 × 10-1±1% 12（1±5%）Ω
四条环色标法如图1.2所示。
图1.2 电阻器色标法
色环的含义如表1.2所示。
表1.2各色环的含义
2、电阻器的测量
在实验和实际使用中，用万用表的电阻档就可以直接测量电阻器的阻值大小。
（二）电容器
电容也是电子及电气设备中常用的电子器件之一。
利用电容器可实现交流耦合、滤波、隔断直流、交流旁路和组成振荡电路等。
1、电容器的识别
1）电容器的型号命名
电容器的型号命名由四部分组成：
第一部分是主称，用字母C表示；
第二部分是材料，用相应的字母表示；
第三部分是特征，用数字或字母表示；
第四部分是序号，用数字表示，用以区分产品的外形尺寸和性能指标；
例如：YN42——表示云母铌电解、烧结粉固体结构电容器。
电容器的材料和分类代号如表1.3所示。
表1.3电容器的材料和分类代号
2）电容器的参数标识
电容器的参数主要包括容量、允许误差、额定直流工作电压等。
体积大的容器，一般把这些参数直接标在电容器的外壳上；体积小的电容器，通常采用简化标注方法标注电容器的参数。
简化标注法有三种方法。
（1）数字直接标注电容量，不标单位。
小于10000pF的电容器，一般只标注数值而省去单位。
如330表示330pF；10000~1000000pF之间的电容器，以μF为单位，以小数点为标志，也只标注数值而生去单位，如0.1表示0.1μF,0.022表示0.022μF；电解电容量以μF 为单位直接标印在电容器上，如100μF/16V，表示标称容量为100μF，耐压为16V。
（2）用三位数字表示电容量的大小，默认单位为pF，前两位是有效数字，第三位是倍率（10n），但当第三位数为9时，倍率为0.1（10-1）。
例如：104表示10×104pF，426表示42×106 pF，449表示44×0.1 pF。
（3）色标法。
色标法的方法和含义与电阻的色标法相似，但一般用色标法的电容比较少。
2、电容器的检测
1）电容检测的一般方法是用万用表的电阻档测试电容的充放电状况，当两只表笔接触电容的两条引线时，电容器充电，表针偏转后返回，同理，将两表笔调换，再测一次，表针再次偏转后返回。
表针偏转的大小，表示电容器容量的大小。
在测试过程中，指针能够偏转说明电容器的充放电正常，指针能够回到∞，说明电容器没有短路，电容器可认为完好。
2）普通电容容量比较小，需要使用万用表的高阻档；电解电容容量大，可以比较清楚地看到指针的偏转；可变电容，可通过调节电容容量的大小来观测万用表指针的偏转。
