直流电源系统评价标准(试行)
电力有限公司配电网优质工程评价标准
国网福建省电力有限公司配电网优质工程评价标准(试行)配电网优质工程评价标准—配电站房(开关站、配电室、箱式变电站)评价标准由必备条件和考核条件组成,必备条件必须同时满足,其中一项不符合要求即不能评选为优质工程。
考核条件中分为“规划及设计选型、工艺质量、工程管理、主要技术经济功能指标、信息系统应用、运维管理、科技进步与管理创新”共七项内容,总分值300分,评价时各单项分扣完为止,不计负分。
标准中未涉及的评价项目视为已得分。
参评工程各单项得分不能低于合格分,总分不能低于260分,如单项及总分有一项不达标即不能评选为优质工程。
一、必备条件1.工程建设和创优考核期间未发生人身伤亡事故,未发生因质量原因造成的设备或电网事故。
2.项目必须纳入电网规划范围。
3.工程无重大设计变更。
4.项目开竣工时间在工程建设合理工期范围内。
5.参评项目应执行建设周期内最新国网典型设计。
6.配电站房(开关站、配电室、箱式变电站)与出线同期建成且具备带负荷运行条件。
7.依据配电网工程验收管理相关标准,经验收合格且移交生产运行。
8.工程资金、规模调整不得超过±10%。
二、考核条件配电网优质工程评价标准—10千伏线路评价标准由必备条件和考核条件组成,必备条件必须同时满足,其中一项不符合要求即不能评选为优质工程。
考核条件中分为“规划及设计选型、工艺质量、工程管理、主要技术经济功能指标、信息系统应用、运维管理、科技进步与管理创新”共七项内容,总分值300分,评价时各单项分扣完为止,不计负分。
标准中未涉及的评价项目视为已得分。
参评工程各单项得分不能低于合格分,总分不能低于260 分,如单项及总分有一项不达标即不能评选为优质工程。
一、必备条件1.工程建设和创优考核期间未发生人身伤亡事故,未发生因质量原因造成的设备或电网事故;2.项目开竣工时间在工程建设合理工期范围内;3.参评项目应执行建设周期内最新国网典型设计;4.依据配网工程验收管理相关标准,经验收合格且移交生产运行。
直流电源系统评价标准
附件二:9.直流电源系统评价标准(试行)龙易电气国家电网公司二〇〇五年十二月目录1总则...................................................................................32评价内容...............................................................................53评价方法................................................................................5龙易电气4评价周期................................................................................75直流电源系统评价标准表.............................................................9直流电源系统评价标准(试行)1总则1.1为了加强直流电源系统全过程管理,及时掌握直流电源系统各个阶段的状况,制定有针对性的预防设备事故措施,全面提高直流电源系统的管理水平,特制订本评价标准。
1.2本标准是依据国家、行业、国家电网公司现行有关标准、规程、规范,并结合近年来国家电网公司直流电源系统生产运行情况分析以及设备运行经验而制定的。
龙易电气1.3本标准规定了直流电源系统在设备投运前(包括设计选型、现场安装、现场验收)、运行维护、检修、技术监督、技术改造等全过程的评价项目及内容、评价依据、评价标准及方法。
1.4本标准适用于国家电网公司系统所属110(66)kV~500kV变电站、开关站、换流站、串补站的直流电源系统的设备评价。
发电厂的直流电源系统和通信、自动化等专业所使用的专用直流电源系统的设备评价可参照执行。
电网直流电源系统运行标准
附件7直流电源系统运行规范国家电网公司二○○五年三月目录第一章总则 (1)第二章引用标准 (1)第三章设备验收 (1)第四章设备运行维护管理 (5)第五章蓄电池的运行及维护 (6)第六章充电装置的运行及维护 (10)第七章微机监控装置的运行及维护 (11)第八章直流系统巡视检查项目 (11)第九章事故和故障处理预案 (12)第十章技术培训要求 (14)第十一章设备技术管理 (15)第十二章备品备件管理 (16)第十三章直流电源系统设备更新改造和报废 (16)直流电源系统运行规范编制说明 (17)第一章总则第一条为了规范直流电源系统的运行管理,促进发电厂、变电站(换流站、串补站、通信站)直流系统运行管理水平的提高,特制定本规范。
第二条本规范依据国家、行业的有关标准、规程和规范并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。
第三条本规范对直流电源系统设备验收、运行维护、巡视检查、缺陷及异常处理、技术管理、培训等方面提出了具体要求。
第四条本规范适用于国家电网公司系统所属单位直流电源系统的运行管理工作。
第五条各网省公司可根据本规范,结合本地区实际情况制定相应的实施细则。
第二章引用标准第六条以下为本规范引用的标准、规程和导则,但不限于此。
GB/T 13337.1-1991 固定型防酸隔爆式铅酸蓄电池订货技术条件GB 50172-1992 电气安装工程蓄电池施工及验收规范DL/T 5044-1995 火力发电厂、变电所直流系统设计技术规定DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 459-2000 电力系统直流电源柜订货技术条件DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程国家电网公司《电力生产设备评估管理办法》国家电网公司《变电站管理规范》(试行)国家电网公司《直流电源系统技术标准》国家电网公司《直流电源系统技术监督规定》国家电网公司《预防直流电源系统事故措施》国家电网公司《直流电源系统检修规范》第三章设备验收第七条交接验收当直流电源系统设备安装调试完毕后,应进行投运前的交接验收试验。
直流电源系统技术标准
广东电网公司变电站直流电源系统技术规范(征求意见稿)广东电网公司二○○七年六月目次目次 (II)前言 ................................................................................................................................................ I II1 总则 (1)2 规范引用文件 (1)3 术语和定义 (2)4 使用条件 (4)4.1 正常使用的环境条件 (4)4.2 正常使用的电气条件 (5)5 通用技术要求 (5)5.1 系统组成及配置原则 (5)5.2 直流系统电气接线 (6)5.3 对直流供电网络的要求 (6)5.4 直流系统的功能 (10)5.5 直流系统的主要技术参数要求 (10)6 直流系统主要部件技术要求 (11)6.1 充电装置和高频开关电源模块 (11)6.2 监控单元 (12)6.3 直流系统绝缘监察装置 (13)6.4 蓄电池管理单元 (14)6.5 降压硅链 (15)6.6防雷器技术要求 (16)6.7 测量表计的配置 (16)6.8 蓄电池技术要求 (16)6.9 直流屏柜技术要求 (18)7 现场安装要求 (19)7.1 安装场所的布局要求 (19)7.2 安装接线要求 (20)7.3 蓄电池安装注意事项 (20)8 标志、包装、运输、储存 (21)8.1 标志 (21)8.2 包装 (22)8.3 运输 (22)8.4 储存 (22)附录A(资料性附录)图一110~500kV直流系统电气主接线图 (24)附录B(资料性附录)直流系统I/O表 (25)附录C(资料性附录)直流系统设备检验和试验 (26)附录D(规范性附录)本规范用词说明 (31)本规范编制说明............................................................................................. 错误!未定义书签。
直流电源系统设计要求规范
5.4.充电装置
5.4.1.充电装置型式
1)高频开关充电装置。
2)晶闸管充电装置。
5.4.2.充电装置配置
1)1组蓄电池:
采用晶闸管充电装置时,宜配置2套充电装置;
采用高频开关充电装置时,宜配置1套充电装置,也可配置2套充电装置。
2)容量为200MW以下机组的发电厂,当采用单元控制室的控制方式时,每台机组可装设1组蓄电池。
3)容量为200MW级机组的发电厂,且升高电压为220kV及以下时,每台机组可装设1组蓄电池(控制负荷和动力负荷合并供电)或2组蓄电池(控制负荷、动力负荷分别供电)。
4)容量为300MW级机组的发电厂,每台机组宜装设3组蓄电池,其中2组对控制负荷供电,另1组对动力负荷供电,或装设2组蓄电池(控制负荷和动力负荷合并供电)。
4.12.终止电压 finish voltage
蓄电池容量选择计算中,终止电压是指直流系统的用电负荷,在指定放电时间内要求蓄电池必须保持的最低放电电压。对蓄电池本身而言,终止电压是指蓄电池在不同放电时间内及不同放电率放电条件下允许的最低放电电压。一般情况下,前者的要求比后者要高。
4.13.电磁兼容(EMC) electromagnetic compatibility
4.7.电气设备额定电压 rated voltage for equipment
根据规定的电气设备工作条件,通常由制造厂确定的电压。
4.8.浮充电 floating charge
在正常运行时,充电装置承担经常负荷,同时向蓄电池组补充充电,以补充蓄电池的自放电,使蓄电池以满容量的状态处于备用。
4.9.均衡充电 equalizing charge
直流供电能效评估方法

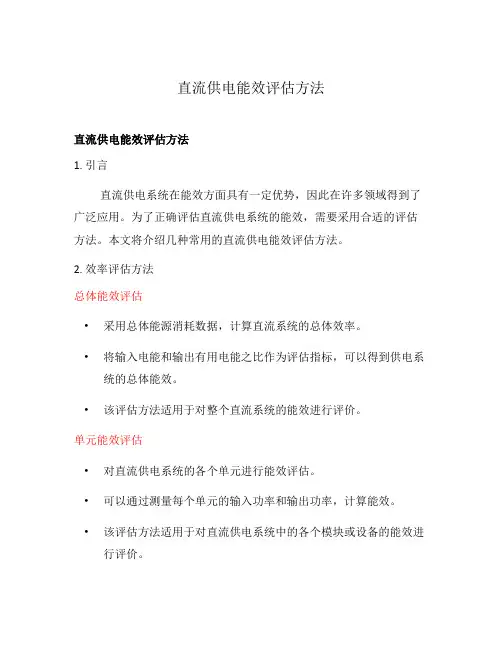

直流供电能效评估方法直流供电能效评估方法1. 引言直流供电系统在能效方面具有一定优势,因此在许多领域得到了广泛应用。
为了正确评估直流供电系统的能效,需要采用合适的评估方法。
本文将介绍几种常用的直流供电能效评估方法。
2. 效率评估方法总体能效评估•采用总体能源消耗数据,计算直流系统的总体效率。
•将输入电能和输出有用电能之比作为评估指标,可以得到供电系统的总体能效。
•该评估方法适用于对整个直流系统的能效进行评价。
单元能效评估•对直流供电系统的各个单元进行能效评估。
•可以通过测量每个单元的输入功率和输出功率,计算能效。
•该评估方法适用于对直流供电系统中的各个模块或设备的能效进行评价。
3. 成本效益评估方法投资回收期(ROI)•通过计算直流供电系统的投资回收期,评估其是否经济合理。
•投资回收期是指投资成本与每年节约成本之比。
•如果投资回收期较短,说明直流供电系统具备良好的成本效益。
现值法•通过计算直流供电系统的净现值,评估其是否具有经济效益。
•净现值是指投资现值与每年节约现值之差。
•如果净现值为正,说明直流供电系统具备良好的成本效益。
4. 环境影响评估方法碳足迹•通过对直流供电系统的碳排放进行测算,评估其对环境的影响。
•碳足迹是指单位时间内直流供电系统所产生的二氧化碳排放量。
•评估结果可为制定环保政策提供依据。
能源消耗•通过对直流供电系统的能源消耗进行测算,评估其对资源的利用情况。
•可以通过测量直流供电系统的能源输入与输出,计算能源消耗。
•评估结果可为优化能源利用提供指导。
结论通过选择合适的评估方法,可以全面评估直流供电系统的能效,包括总体能效、单元能效、成本效益和环境影响等方面。
这些评估结果可以为直流供电系统的设计、运营和维护提供科学依据,促进直流供电技术的发展和应用。
5. 数据采集与分析方法数据采集•通过安装合适的仪表设备,对直流供电系统的各项数据进行实时采集。
•可以采集的数据包括输入功率、输出功率、能源消耗、碳排放等。
直流电源检定标准
直流电源检定标准
直流电源的检定标准通常由国家或国际标准化组织制定和发布。
这些标准旨在确保直流电源的性能和输出符合特定的要求,以满足各种应用领域的需求。
以下是一些可能涉及直流电源检定的主要标准:
1.IEC 61000 系列标准:该系列标准由国际电工委员会(IEC)制定,关注电磁兼容性(EMC)的各个方面,其中一部分可能涉及到电源的电磁兼容性和干扰标准。
2.IEC 60947 系列标准:该系列标准涉及低压开关设备和控制设备的性能和测试方法,其中一些标准可能适用于直流电源。
3.IEC 60364 系列标准:这是一系列关于低压电气安装的标准,其中一些标准可能适用于直流电源系统的安装和检定。
4.ISO 9001:质量管理系统的国际标准,可用于确保直流电源制造商的产品符合一定的质量标准。
在进行直流电源的检定时,通常会关注以下一些关键参数:
1.输出电压和电流稳定性:电源的输出应在规定的电压和电流范围内保持稳定。
2.负载调整性能:电源在不同负载条件下的性能,包括响应时间、过冲和欠冲等。
3.温度稳定性:电源在不同温度条件下的性能,确保在广泛的工作温度范围内保持稳定性。
4.电源效率:衡量电源转换效率的指标,确保电源在转换过程中的能量损失最小化。
检定直流电源时,还可能需要考虑特定应用领域的附加要求,例如军事、医疗、通信等。
根据具体的使用场景,可能需要参考不同的标准和规范。
直流电源的emc测试标准
直流电源的emc测试标准直流电源的EMC测试标准是指对直流电源进行电磁兼容性测试的一套标准和规范。
EMC(Electromagnetic Compatibility)即电磁兼容性,是指电子设备在电磁环境中能够正常工作,同时不对周围的其他设备和系统造成干扰的能力。
直流电源作为电子设备的供电来源,其电磁兼容性测试对于保证设备的正常运行和稳定性非常重要。
直流电源的EMC测试标准通常包括以下几个方面的内容:1. 辐射发射测试:这是测试直流电源在工作过程中是否会产生电磁辐射,并且辐射的强度是否超过了国家和行业的限制标准。
测试时会使用专业的仪器设备对直流电源进行测量,以确定其辐射发射水平。
2. 抗扰度测试:这是测试直流电源在电磁环境中是否能够抵抗来自其他设备和系统的干扰。
测试时会将直流电源暴露在各种干扰源下,例如高频信号、瞬态脉冲等,观察直流电源是否能够正常工作并保持输出的稳定性。
3. 静电放电测试:这是测试直流电源在静电环境下是否会受到静电放电的影响。
测试时会使用专业的静电放电装置对直流电源进行放电,观察直流电源是否能够正常工作并保持输出的稳定性。
4. 感应耐压测试:这是测试直流电源在电磁环境中是否能够承受一定的感应耐压。
测试时会使用高压感应装置对直流电源进行感应,观察直流电源是否能够正常工作并保持输出的稳定性。
5. 地线干扰测试:这是测试直流电源在地线干扰环境下是否能够正常工作。
测试时会将直流电源接地,并将其暴露在地线干扰环境中,观察直流电源是否能够正常工作并保持输出的稳定性。
除了以上几个主要方面,直流电源的EMC测试标准还可能包括其他一些细节内容,例如温度变化、湿度变化等对直流电源的影响测试。
这些测试旨在确保直流电源在各种复杂的电磁环境下都能够正常工作,并且不对周围的其他设备和系统造成干扰。
对于不同类型的直流电源,其EMC测试标准可能会有所不同。
例如,对于医疗设备使用的直流电源,其EMC测试标准可能更加严格,以确保医疗设备在工作过程中不会对患者和医护人员造成任何干扰和伤害。
直流电源系统技术标准(正式发布版)
目
次
前 言 ..............................................................................................................................................................II 1 范围 ................................................................................................................................................................ 1 2 规范性引用文件 ............................................................................................................................................ 1 3 术语和定义 .................................................................................................................................................... 1 4 正常使用的环境条件 .................................................................................................................................... 3 5 直流电源系统通用技术原则 ........................................................................................................................ 3 5.1 配置原则 .................................................................................................................................................... 3 5.2 供电网络 .................................................................................................................................................... 4 6 直流电源系统组成及各部件技术要求 ........................................................................................................ 4 6.1 系统组成 .................................................................................................................................................... 4 6.2 各部件技术要求 ........................................................................................................................................ 4 7 标志、包装、运输、储存 .......................................................................................................................... 10 7.1 标志 .......................................................................................................................................................... 10 7.2 包装 .......................................................................................................................................................... 10 7.3 运输 ...........................................................................................................................................................11 7.4 储存 ...........................................................................................................................................................11 参考文献 .............................................................................................................................................................11
直流电源系统技术标准
目录直流电源系统技术标准 (1)直流电源系统技术监督规定 (24)直流电源系统评价标准(试行) (41)直流电源系统运行规范 (56)电力系统用蓄电池直流电源装置运行与维护技术规程 (81)通信用阀控式密封铅酸蓄电池 (96)中国移动行业蓄电池的维护标准 (105)中国电信行业蓄电池的维护标准 (108)通信用阀控式密封铅酸蓄电池技术要求和检验方法 (111)IEEE推荐用于站用阀控铅酸(VRLA)蓄电池的维护、测试和更换方法 (119)直流电源系统技术标准(附编制说明)1 总则1.1 为了适应电网发展要求,提高设备运行的安全可靠性,加强直流电源系统设备技术管理,特制定本技术标准。
1.2 本标准是依据国家和行业的有关标准、规程和规范并结合国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。
1.3 本标准对直流电源系统设备的技术条件、订货、监造、出厂验收、包装贮运、现场安装、现场验收、试验方法等提出了具体要求。
1.4 本标准适用于国家电网公司系统的发电厂、变电所及其他电力工程对直流电源装置的技术管理。
2 引用标准以下为输电设备设计、制造及试验所应遵循的国家、行业和企业的标准及规范,但不仅限于此:GB 13337.1-1991 固定型防酸式铅酸蓄电池技术条件GB/T 17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.12-1998 电磁兼容试验和测量技术振荡波抗扰度试验DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 5044-2004 电力工程直流系统设计技术规定DL/T 459-2000 电力系统直流电源柜订货技术条件DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护规程DL/T 5120-2000 小型电力工程直流系统设计规程DL/T 781-2001 电力用高频开关整流模块国家电网公司电力生产设备评估管理办法(生产输电[2003]95号)国家电网公司关于加强电力生产技术监督工作意见(生产输电[2003]29号)国家电网公司预防直流电源系统事故措施(国家电网生[2004]641号)3使用条件3.1 正常使用的环境条件3.1.1 海拔不超过1000m。
直流电源的检验测试方法
直流电源的检验测试方法
直流电源的技术指标通常可以被分成两类,一类是特性指标,包含了允许输送进入的电压、输送出来的电压、输送出来的电流以及输送出来的电压调整范围等;另一类是质量指标,该指标是用来衡量输送出来的直流电压的平稳程度,其中包含了稳定电压的系数、输送出来的电阻、纹波电压以及温度系数等。
下面笔者简单为大家介绍一下直流电源的质量指标检测方法:
1、直流电源的纹波电压:这个指的是叠加在输送出来的电压上的交流电压分量.可以运用示波装置观察检测它的峰值,通常检测结果是毫伏量级;也能够运用交流毫伏表检测它的有效数值,但是由于纹波不是正弦波,因此具有一定的误差,通常直流电源的纹波电压VP-P小于等于10mV。
2、稳定电压系数:在负载电流、环境温度没有出现改变的状况下,输送进入电压的相对改变导致输送出来电压的相对改变。
3、电流压强的调整概率:输送进入电压相对改变是±10%时的输出电压相对改变数量,稳定电压系数与电压调节概率都表明输送进入电压改变对输送出来电压的干扰,所以只需要检验测试其中的一个就可以了。
此外,还有一个输送出来电阻和电流的调节概率的检测,可以通过保持电阻不改变,改变输入电压,观察电流的改变数值来得出结论,相对来说检测方法都比较简单。
直流配电电能质量标准
直流配电电能质量标准
直流配电电能质量标准主要包括以下几个方面:
1. 电压波动:要求电压波动、杂音电压及瞬变电压应小于允许范围。
2. 电源瞬间中断:不允许电源瞬间中断,因为通信信息存储在存储器中,所有的存储单元都有双套装置,如电源瞬间中断,两套平行工作的存储器同时丢失信息。
3. 自动工作性能:要求供电设备自动工作性能好,做到少人维护或无人维护。
此外,由于直流电压的零频特性及直流配电网自身的结构,谐波与波动、电压偏差与稳态电压不平衡间呈现耦合特性。
而双极型直流配电网中同一扰动下的电压暂降与暂态电压不平衡间也呈现耦合关系。
以上内容仅供参考,如需更多信息,建议查阅直流配电电能质量标准的相关书籍或咨询专业人士。
国家电力监管委员会关于印发《发电企业安全生产标准化规范及达标评级标准》的通知
国家电力监管委员会关于印发《发电企业安全生产标准化规范及达标评级标准》的通知文章属性•【制定机关】国家电力监管委员会(已撤销)•【公布日期】•【文号】电监安全[2011]23号•【施行日期】•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】标准化正文国家电力监管委员会关于印发《发电企业安全生产标准化规范及达标评级标准》的通知(电监安全〔2011〕23号)电监会各派出机构,各省、自治区、直辖市安全生产监督管理局,国家电网公司,南方电网公司,华能、大唐、华电、国电、中电投集团公司,各有关企业:为贯彻落实《国务院关于进一步加强企业安全生产工作的通知》(国发〔2010〕23号)精神,加强电力安全生产监督管理,规范发电企业安全生产标准化工作,电监会和国家安全监管总局联合制定了《发电企业安全生产标准化规范及达标评级标准》,现予印发,请依照执行。
发电企业安全生产标准化规范及达标评级标准(二○一一年八月)目次1 适用范围2 规范性引用文件3 术语和定义4 一般要求4.1 原则4.2 建立与保持4.3 评定与监督5 核心要求5.1 目标5.2 组织机构和职责5.3 安全生产投入5.4 法律法规与安全管理制度5.5 教育培训5.6 生产设备设施5.6.1 设备设施管理5.6.2 设备设施保护5.6.3 设备设施安全5.6.4 设备设施风险控制)5.6.5 设备设施防汛、防灾5.7 作业安全5.7.1 生产现场管理5.7.2 作业行为管理5.7.3 标志标识5.7.4 相关方安全管理5.7.5 变更管理5.8 隐患排查和治理5.9 重大危险源监控5.10 职业健康5.10.1 职业健康管理5.10.2 职业危害告知和警示5.10.3 职业健康防护5.10.4 职业危害申报5.11 应急救援5.12 信息报送和事故调查处理5.13 绩效评定和持续改进前言为加强电力安全生产监督管理,落实《国务院关于进一步加强企业安全生产工作的通知》(国发〔2010〕23号),规范发电企业安全生产标准化工作,国家电力监管委员会委托中国电机工程学会组织编制本规范。
继电保护单选模拟习题(含答案)
继电保护单选模拟习题(含答案)一、单选题(共100题,每题1分,共100分)1、某工频正弦电流,当t=0,i(0)=5A为最大值,则该电流解析式是(____)。
A、i=5√2sin(100πt-90°)$B、$i=5√2sin(100πt+90°)$C、$i=5sin(100πt+90°)$D、$i=5sin(100πt)正确答案:C2、特高压电网是指( )千伏及以上电压等级的输电网络。
A、$交流±1000,直流±800B、交流±800,直流1000$C、$交流1000,直流800$D、$交流1000,直流±800$正确答案:D3、高抗和中性点小电抗器本体应配置有轻瓦斯、重瓦斯、温度高和油位异常等非电量保护,其中()保护应作用于跳闸。
A、油位异常B、温度高C、重瓦斯D、轻瓦斯正确答案:C4、发生交流电压二次回路断线后不可能误动的保护为()A、距离保护B、差动保护C、零序电流方向保护正确答案:B5、“特高压交流输电关键技术、成套设备及工程应用”获得2012年度国家科学技术进步奖的( )。
A、$二等奖$B、$三等奖C、$一等奖$D、特等奖$正确答案:D6、交流输入过/欠电压告警处理方法不包括(____)。
A、$检查交流电压采集单元工作是否正常B、检查相控电源装置交流进线开关是否跳闸$C、$检查相控电源装置交流进线开关上口交流电压是否正常$D、$检查进线接触器是否跳闸$正确答案:D7、测控装置遥测中电流的采集精度是(____) 级。
A、$5P$B、$10PC、0.2$D、$0.5$正确答案:C8、用于额定电压为220V直流系统绝缘检测装置的内阻应不小于()kΩA、30B、20C、10D、50正确答案:B9、到2015年,“三华”同步电网形成“三纵三横”特高压交流骨干网架,三纵中的西纵(____)。
A、$蒙西—晋中—晋东南—南阳—荆门—长沙B、$蒙西—晋北—晋东南—南阳—荆门—长沙 $C、锡盟—晋中—晋东南—南阳—荆门—长沙 $D、$蒙西—晋中—晋东南—南阳—荆门—南昌 $正确答案:A10、在一个电气连接部分同时有检修和试验时,可填用一张工作票,但在试验前应得到()的许可。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3
最新版本。当以下标准规定不一致时,应采用较为严格的标准。 GB/T 13337.1-1991 固定型防酸隔爆式铅酸蓄电池订货技术条件 DL/T 637—1997 阀控式密封铅酸蓄电池订货技术条件 DL/T 459—2000 电力系统直流电源柜订货技术条件 DL/T 724—2000 电力系统蓄电池直流电源装置运行与维护技术规程 DL/T 5120—2000 小型电力工程直流系统设计规程 DL/T 781—2001 电力用高频开关整流模块 DL/T 856—2004 电力用直流电源监控装置 DL/T 5044—2004 电力工程直流系统设计技术规程 国家电网公司《直流电源系统技术标准》 国家电网公司《直流电源系统运行规范》 国家电网公司《直流电源系统检修规范》 国家电网公司《直流电源系统技术监督规定》
7
4.6 各单位应根据本评价标准对直流电源系统进行自评,在各单位自评的基础上,由国家电网公司及网、省电力公 司组织专家进行不定期评审。
8
5
直流电源系统评价标准
变电站名称:
直流系统额定电压(V):
充电装置:
型号:
厂家:
类型:
出厂时间:
投运时间:
型号:
厂家:
类型:
出厂时间:
投运时间:
型号:
厂家:
类型:
4
国家电网公司《预防直流电源系统事故措施》 国家电网公司《国家电网公司电力生产设备评估管理办法》 国家电网公司《国家电网公司十八项电网重大反事故措施》 2 评价内容
评价工作依据有关标准和规范,从直流电源系统及其主要元器件的可靠性、主要性能指标等方面进行评价。评 价分为“设备投运前性能评价”、“设备运行维护情况评价”、“设备检修情况评价”、“设备技术监督情况评价”和“设 备技术改造计划制定、执行及效果情况评价”等五部分内容。具体评价内容见直流电源系统评价标准表。 3 评价方法 3.1 评分原则
部分评价:应分别计算各部分的得分率,得分率在 90%及以上且带“*”号项目合格的设备评价为“完好”;得 分率在 70%~90%之间且带“*”号项目合格的设备评价为“较好”;得分率在 70%以下或有带“*”号项目不合格 的设备评价为“注意”。
整体评价:每个部分得分率均在 90%及以上且带“*”号项目全部合格的设备评价为“完好”;每个部分得分率 均在 70%以上,但至少有一个部分得分在 90%以下,且带“*”号项目全部合格的设备评价为“较好”;只要有一个 部分的得分率在 70%以下,或有带“*”号项目不合格的设备评价为“注意”。如设备未能被评为“完好”,应提出
1) 220kV 及以上变电站应满足两组蓄电池、两
台高频开关电源或三台相控充电装置的配置要
求;
2)110kV变电站应满足一组蓄电池、一台高频开 现场检查核实、查看图纸资料、询问。
配置不满足规程及反措要求不得分。
60
关电源或两台相控充电装置的配制要求;
3)采用高频开关模块整流的充电装置,整流模块 最低应满足“N+1”的配置,并采用并列方式运行, 任意充电模块发生故障,不影响直流系统运行。
查阅安装调试报告、文件资料、记录,现场抽
(2)绝缘电阻测量应合格;
查装置功能。
评价结果 标准分 实得分
200
20
50
9
存在问题及整改措 施
3 蓄电池投运前的检查项目 4 *蓄电池投运前容量的测试 5 直流屏主要元器件的检查 6 竣工资料及备品备件的交接
(3)电压调整功能试验应符合技术要求;
(1)安装调试报告、资料记录每缺一种扣 5
*(4)稳流、稳压精度、纹波系数、均流等主要
分;
指标应符合规定;
(2)安装调试报告、资料记录合格并符合实
(5)限流及限压特性试验应符合要求;
际,否则每处扣 5 分;
(6)保护及报警功能试验应动作正确。
(3)稳流、稳压精度、纹波系数、均流等主
微机型还应增加下列试验项目:
要指标任一项不合格不得分。
(1)并机均流试验符合规程要求;
充电装置投运前的试验项目检 查
评价要求
评价方法
查阅过程管理记录、文件资料、图纸、报告等。
运行单位应派员参加新设备现场的开箱检查、安 (1)未参加开箱检查扣 5 分;
装调试、竣工验收等过程的质量检查和监督工作。 (2)未参与安装调试扣 5 分;
(3)未参加竣工验收扣 10 分。
(1)外观检查应完好无损;
应对蓄电池进行核对性充放电试验,在三次充放 电循环内其容量应达到额定容量的 100%,否则为 不合格。
现场查阅资料、记录、放电曲线等。 (1)未按规定进行核对性充放电试验或无资 料记录不得分。 (2)蓄电池容量不符合验收要求不得分。
60
现场查阅资料、记录及测试
(1)直流回路严禁采用交流空气断路器;
(1)直流回路有交流空气断路器的每处扣 5
2
直流电源系统评价标准(试行)
1 总则 1.1 为了加强直流电源系统全过程管理,及时掌握直流电源系统各个阶段的状况,制定有针对性的预防设备事故 措施,全面提高直流电源系统的管理水平,特制订本评价标准。 1.2 本标准是依据国家、行业、国家电网公司现行有关标准、规程、规范,并结合近年来国家电网公司直流电源 系统生产运行情况分析以及设备运行经验而制定的。 1.3 本标准规定了直流电源系统在设备投运前(包括设计选型、现场安装、现场验收)、运行维护、检修、技术 监督、技术改造等全过程的评价项目及内容、评价依据、评价标准及方法。 1.4 本标准适用于国家电网公司系统所属 110(66)kV~500kV 变电站、开关站、换流站、串补站的直流电源系统 的设备评价。发电厂的直流电源系统和通信、自动化等专业所使用的专用直流电源系统的设备评价可参照执行。 1.5 引用标准及规定
附件二:
9. 直流电源系统评价标准(试行)
国家电网公司 二〇〇五年十二月
目录
1 总则....................................... ............................................3 2 评价内容...................................... .........................................5 3 评价方法................................................................................5 4 评价周期................................................................................7 5 直流电源系统评价标准表....................... ......................................9
(2)控制程序试验应符合要求;
(3)显示及检测功能试验正确;
(4)三遥功能试验应符合要求。
现场查阅试验报告、记录及现场测试
(1)检查阀控蓄电池制造厂的充放电试验记录; (1)阀控电池无出厂充放电记录不得分;
(2)检查蓄电池端电压偏差值;
(2)蓄电池端电压偏差值超标数量超过 3%的
(3)蓄电池内阻偏差不超过 10%;
(2) 运行方式
1) 现场应具备符合实际的全站直流系统图;
2) 设备标识清楚、规范、符合实际;
3) 两组蓄电池的变电站直流母线应采用分段运
行的方式,并在两段直流母线之间设置联络断路 现场查阅资料、记录及测试
器或隔离开关,正常运行时断路器或隔离开关处 1)无图纸的不得分;图纸不符合实际扣 5 分;
于断开位置;
6
针对性的分析和处理意见。 对评价结果为“注意”的直流电源系统应采取切实有效的整改措施避免故障的发生,同时对评价结果为“完好”、
“较好”的直流电源系统也应密切注意设备状态的变化,不放松运行中的管理和技术监督。 评价结束,应出具评价报告,明确评价结论。被评价单位应根据评价结论,采取相应的措施,限期完成整改。
出厂时间:
投运时间:
蓄电池:
型号:
厂家:
单瓶额定电压(V): 蓄电池数量(只): 额定容量(ቤተ መጻሕፍቲ ባይዱh):
厂时间: 投运时间:
型号:
厂家:
单瓶额定电压(V): 蓄电池数量(只): 额定容量(Ah):
厂时间: 投运时间:
类型: 出 类型: 出
序号 一 1
2
评价项目 设备投运前性能评价
运行单位在新设备安装、投运前 过程的质量检查和监督
10
线等; (3)现场设备安装调试报告、蓄电池放电记录、 放电曲线; (4)图纸等竣工资料及备品备件。
(3)竣工资料不符合规定每种扣 2 分; (4)图纸与实际接线不符扣 5 分; (5)备品备件每缺一种扣 5 分。
部分评 价结果
二
设备运行维护情况评价
500
1
直流系统运行工况
300
(1) *系统配置
扣 10 分;
(4)连接条的压降不大于 8 毫伏;
(3)蓄电池内阻偏差值超范围的每只电池扣 1 20
(5)检查防酸电池硫酸和蒸馏水的合格证,必要 分;
时应对配置的电解液进行化验。
(4)连接条的压降超过规定值每个扣 1 分;
(5)无硫酸、蒸馏水的合格证的扣 5 分;
(6)报告或记录不全或不规范扣 5 分。
(2)同一支路中空气断路器、熔断器应分级配置, 分;
上下级应满足选择性配合要求;
(2)当直流断路器与熔断器配合时,应考虑
(3)一个站同一支路的空气断路器或熔断器,原 动作特性的不同,对级差做适当调整,直流断
