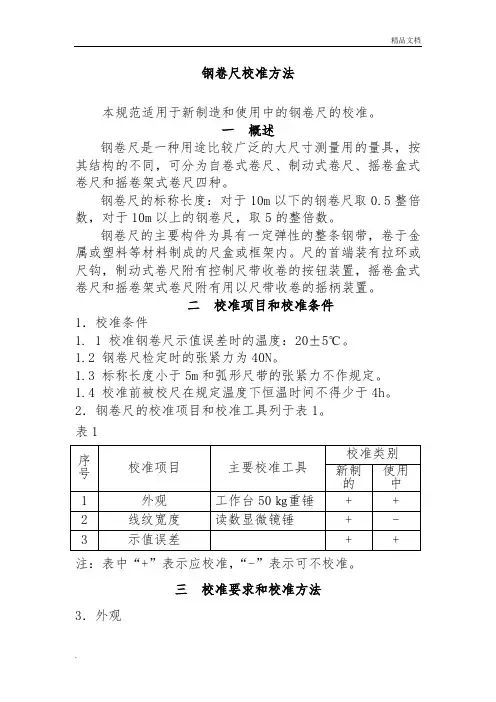

钢卷尺校准方法

本规范适用于新制造和使用中的钢卷尺的校准。

一概述

钢卷尺是一种用途比较广泛的大尺寸测量用的量具，按其结构的不同，可分为自卷式卷尺、制动式卷尺、摇卷盒式卷尺和摇卷架式卷尺四种。

钢卷尺的标称长度：对于10m以下的钢卷尺取0.5整倍数，对于10m以上的钢卷尺，取5的整倍数。

钢卷尺的主要构件为具有一定弹性的整条钢带，卷于金属或塑料等材料制成的尺盒或框架内。尺的首端装有拉环或尺钩，制动式卷尺附有控制尺带收卷的按钮装置，摇卷盒式卷尺和摇卷架式卷尺附有用以尺带收卷的摇柄装置。

二校准项目和校准条件

1. 校准条件

1. 1校准钢卷尺示值误差时的温度：20士5C。

1.2钢卷尺检定时的张紧力为40N。

1.3标称长度小于5m和弧形尺带的张紧力不作规定。

1.4校准前被校尺在规定温度下恒温时间不得少于4h。

2. 钢卷尺的校准项目和校准工具列于表1。

表1

注：表中“ + ”表示应校准，“-”表示可不校准

三校准要求和校准方法

3. 外观

3.1要求

3.1.1钢卷尺尺带的拉出和收卷应轻便、灵活、无卡阻现象，制动式钢卷尺的按钮装置，应能有效地控制尺带收卷。

3.1.2将尺带平铺在工作台上加上规定的张紧力后，尺面不应有凹凸

及扭曲，尺带两边缘必须平滑，不应有锋口和毛刺，尺带宽度应均匀。尺钩应保持直角，不得有目力可见的偏差。

3.1.3尺带表面应有防腐层且牢固、平整光洁色泽应均匀，无明显的气泡脱皮和皱纹。

3.1.4尺带全部分度线纹必须均匀清晰并垂直到边，不得有重线或漏线个别线纹允许有不大于线纹宽度的断线。

3.1.5普通钢卷尺的分度值可分为1mm、5mm和10mm三种。毫米、5毫米、厘米和米的分度线纹的长度，应有明显的区别，同类线纹应

等长。

3.1.6在钢卷尺的尺带或尺盒上，应标明全长、型号、制造厂名（或商标）MC标志、出厂编号和生产年月。数字和文字必须清晰、工整。

3.1.7尺带截面为弧形的普通钢卷尺的挺直度应为：当尺带沿水平方向伸出如表2所规定的长度时，不能出现下折现象。

3.1.8金属尺盒表面应光洁，不得有裂纹、锈迹等缺陷。塑料尺盒表面色泽应均匀、无缺陷现象。新制的钢卷尺，外观应符合以上要求，使用中的钢卷尺不应有影响使用准确度的外观缺陷。

3.2校准方法：目力观察，

表2

4. 线纹宽度

4.1要求：线纹宽度及宽度差见表3。

表3 mm

4.2校准方法：用目力观察，发现有疑问时，可用分度值为0.01mm 的读数显微镜进行校准。

5. 示值误差

5.1要求：任意两线纹间的允许误差△，在校准的标准条件下钢卷尺按不同准确度等级由下列公式求出：

I级：△ = ±(0.1+0.1L) mm

H级：△二±(0.3+0.2L) mm

式中，L是以米为单位的长度，当长度不是米的整数倍时，取最接近的较大的整“米”数。

5.2毫米分度和厘米分度的允许误差见表4。

表4

使用中的I级钢卷尺，经校准不符合I级要求时允许降级使用

5.3校准方法：在平板上用5等量块与被校尺进行比较测量。

首先将被校尺尺钩钩住量块一端，并施加一定的作用力，按每米逐段连续读取各段和全长误差。全长不足3m的钢卷尺受检段应不少于3段。

四校准结果的处理和校准周期

6. 经校准符合本方法各条规定的钢卷尺，应刻上本公司内部编号，不合格者，应作废集中处理。

7. 使用中的钢卷尺不作周期校准，只作首次校准。

任意两线纹间的示值误差是在逐米进行校准确性的同时在全长范围愉任选2-3段进行评定，其示值误差不得超过相应段允许误差的要求。当被校尺全长大于平板长度时，可用分段方法进行校准，其全长误差为各段误差的代数和。毫米和厘米分度示值误差是用分度值为

0.01mm的读数显微镜进行校准。
