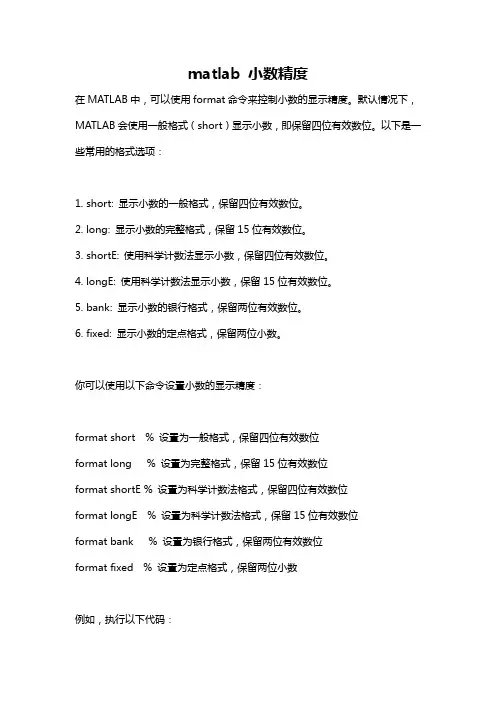

matlab图形坐标点显示精度设置方法

[matlab笔记]绘图时dataTip的设置

2009-04-29 16:43:45| 分类：Computer | 标签：|字号大中小订阅

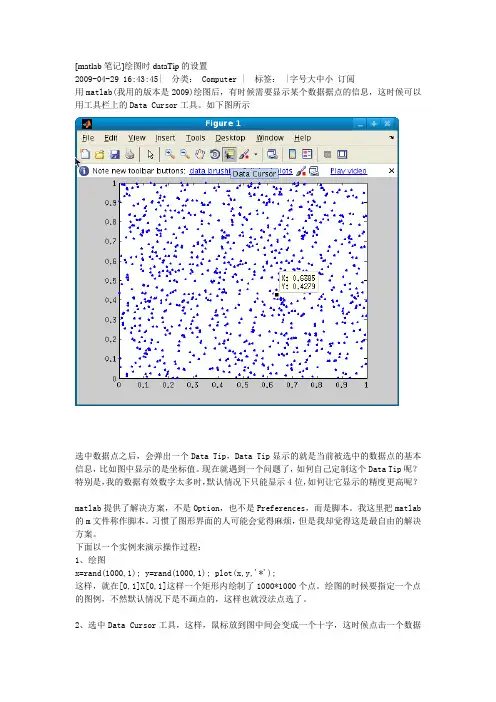

用matlab(我用的版本是2009)绘图后，有时候需要显示某个数据据点的信息，这时候可以用工具栏上的Data Cursor工具。如下图所示

选中数据点之后，会弹出一个Data Tip，Data Tip显示的就是当前被选中的数据点的基本信息，比如图中显示的是坐标值。现在就遇到一个问题了，如何自己定制这个Data Tip呢？特别是，我的数据有效数字太多时，默认情况下只能显示4位，如何让它显示的精度更高呢？

matlab提供了解决方案，不是Option，也不是Preferences，而是脚本。我这里把matlab的m 文件称作脚本。习惯了图形界面的人可能会觉得麻烦，但是我却觉得这是最自由的解决方案。下面以一个实例来演示操作过程：

1、绘图

x=rand(1000,1); y=rand(1000,1); plot(x,y,'*');

这样，就在[0,1]X[0,1]这样一个矩形内绘制了1000*1000个点。绘图的时候要指定一个点的图例，不然默认情况下是不画点的，这样也就没法点选了。

2、选中Data Cursor工具，这样，鼠标放到图中间会变成一个十字，这时候点击一个数据点会弹出一个Data Tip框。

可以看到显示只有4位有效数字。

3、右键菜单，里面有两项"Edit Text Update Function"和"Select Text Update Function"。分别表示编辑配置文件，选择配置文件（配置文件指的还是m文件）。在未编辑之前，当前图用的是默认配置文件。编辑之后，需要保存到一个位置，新保存的文件只对当前图有效。下次如果还想使用这个配置文件，就要用到"Select Text Update Function"了。

4、点选"Edit Text Update Function"，出现一个m文件编辑器。内容如下：

function output_txt = myfunction(obj,event_obj)

% Display the position of the data cursor

% obj Currently not used (empty)

% event_obj Handle to event object

% output_txt Data cursor text string (string or cell array of strings).

pos = get(event_obj,'Position');

output_txt = {['X: ',num2str(pos(1),4)],...

['Y: ',num2str(pos(2),4)]};

% If there is a Z-coordinate in the position, display it as well

if length(pos) > 2

output_txt{end+1} = ['Z: ',num2str(pos(3),4)];

end

眼尖的人应该一眼就看到了几个"4"，没错，正是它们限制了显示精度，改成更大的数就行了。这几行代码的意思应该很明显了。第一行是函数原型，以%开头的是注释，pos是变量，output_txt是返回值。二维图分两行显示X,Y坐标，如果是三维，则还会显示Z坐标。

5、保存为m文件。注意保存的文件一定要带有.m后缀，不然matlab识别不了，从而Data Tip 会显示为Error in custom datatip string function。这个错误说函数返回错误，实际上就是不能识别。

6、保存完了，就算完事了。以后可以直接改那个已经保存的文件，然后绘图后，选择这个文件。再次提醒，每次绘图时使用的都是默认配置，想要特定的效果，要么重新写，要么选择指定配置文件。

7、关于这个配置文件本身，还有许多值得探讨的地方。我这个例子只能更改显示精度，实际上，它还有许多可以自由定制的地方。比如，可以显示点的序号，即第几个点。在配置文件末尾加上一句：

output_txt{end+1} = ['index:', num2str(event_obj.DataIndex)];
