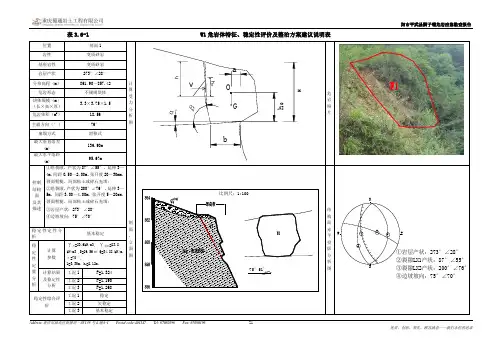

表3.6-1 W1危岩体特征、稳定性评价及整治方案建议说明表位置剖面1计算受力分析图aβαbvGOHhhwh危岩照片岩性变质砂岩基座岩性变质砂岩岩层产状273°∠28°分布高程（m）861.90～857.42 危岩形态不规则块体块体规模（m）（长×高×厚）3.3×3.75×1.5 危岩体积（m3）18.56主崩方向（°）76°崩塌方式滑移式最大垂直落差(m)136.90m最大水平落距(m)95.67m控制结构面及其描述①组裂隙，产状为87°∠55°，延伸3～4m，间距0.50～2.00m，张开度20～30mm，裂面粗糙，局部粘土或碎石充填；②组裂隙，产状为200°∠76°，延伸3～5m，间距3.00～4.00m，张开度5～20cm，裂面粗糙，局部粘土或碎石充填；③岩层产状：273°∠28°④边坡坡向：75°∠70°剖面、立面图比例尺：1:10075°51'结构面赤平投影分析图NESW1234①岩层产状：273°∠28°②裂隙LX1产状：87°∠55°③裂隙LX2产状：200°∠76°④边坡坡向：75°∠70°稳定性定性分析基本稳定稳定性定量分析计算参数γ天=23.6kN/m3,γ饱和=23.8kN/m3 ,S=29.56㎡ Q=34.88 kN/m，α=70°,L=3.35m，h w=2.12m。
计算结果及稳定性分析工况1 F=1.324工况2 F=1.190工况3 F=1.268稳定性综合评价工况1 稳定工况2 欠稳定工况3 基本稳定治理措施建议清除表3.6-2 W2危岩体特征、稳定性评价及整治方案建议说明表位置剖面2计算受力分析图aβαbvGOHhhwh危岩照片岩性变质砂岩基座岩性变质砂岩岩层产状273°∠28°分布高程（m）851.12～848.29 危岩形态不规则柱状块体规模（m）（长×高×厚）3.14×4.31×1.4 危岩体积（m3）8.44主崩方向（°）123°崩塌方式倾倒式(重心在内) 最大垂直落差(m)125.32m最大水平落距(m)60.50m控制结构面及其描述①组裂隙，产状为130°∠40°，延伸3～8m，间距1.00～5.00m，张开度10～20mm，裂面粗糙，无充填；②组裂隙，产状为200°∠78°，延伸3～5m，间距3.00～4.00m，张开度5～30cm，裂面粗糙，无充填；③岩层产状：273°∠28°④边坡坡向：123°∠55°剖面、立面图比例尺：1:100123°37'结构面赤平投影分析图NESW1234①岩层产状：273°∠28°②裂隙LX1产状：130°∠40°③裂隙LX2产状：200°∠78°④边坡坡向：123°∠55°稳定性定性分析稳定稳定性定量分析计算参数γ天=23.6kN/m3,γ饱和=23.8kN/m3 ,S=2.77㎡ Q=3.27 kN/m，α=66°，β=80°,f lk=108kPa， H=3.2m，h=3.19m，a=0.58m，b=0.79m,h0=1.61m。
岩层、岩体、岩石矿物基本特征分级表
蛋白石
致密块状体
熟蛋青般的白色但有时被染成
各种颜色
油脂光泽或无
光泽
半透明或不透明
贝壳断口"无解理
5-5.5
2.0
为二氧化硅胶体凝结而成"为非晶质
多产于沉积岩的硅质岩石中
14
高岭石
鳞片状或致密细粒状集合体
鳞片无色致密块体呈白色
土状
不透明
一组完全解理"
土状断口
1
2.58-2.60
有滑感吸水后具粘性!可塑性
表1岩体的风化程度分级表（垂直分带）
风化名称
主要特征
颜色光泽
岩体结构构造变化及破碎情况
矿物成分的变化情况
物理力学特性的变化
锤击声
全风化（带）
颜色已全改变光泽消失
结构构造已完全破坏，呈松散状或仅外观保持原岩状态，用手可折断、捏碎
除石英晶粒外，其余矿物大部分风化变质，形成风化次生矿物
浸水崩解，与松软土体的特性近似
5-6
3.4-3.6
受水热作用后，可变成绿泥石或蛇纹石
多产于基性岩浆岩中如辉长岩玄武岩也能单独组成超基性辉岩
6
橄榄石
常呈粒状集合体
橄榄绿淡黄绿
油脂光泽或玻璃光泽
透明或不透明
通常无解理贝壳状断口
6.5-7
3.21-4.14
溶于硫酸时急剧分解析出胶体
只产于基性岩浆中也可单独组成橄榄岩
7
黑云母
片状
黑色
珍珠光泽
石膏
板状条状或呈纤维状集合体
无色/白色或呈灰白色
玻璃光泽纤维状者呈丝绢光泽
透明或半透明
一组解理发育
2
2.2
危岩体治理报告
xx危岩体治理工程可行性研究报告xx2007年1月xx危岩体治理工程可行性研究报告委托单位：xx地产开发有限公司设计单位：xx设计证书：项目负责：设计人员：报告编写：报告审核：提交时间：2007年1月第一章前言1.1任务由来xx的工程建设用地建筑占地总面积6134m2，在该范围内拟建居民楼17栋，项目总投资2000余万元，属较重要建设项目。
影响工程建设的主要地质灾害问题是附近的危岩体。
危岩体位于工程拟建场地西侧，靠近拟建场地，且节理发育好，工程建设中及建成后可能遭受危岩体崩塌等地质灾害的影响。
受xx有限公司的委托，xx开展对xx工程建设用地地质灾害危险性进行了可行性研究。
查明了危岩体所在边坡的工程地质条件，分析了其可能存在的工程地质问题及对工程拟建场地的影响，同时提出了具体的治理方案，并以此为依据编制了防治工程可行性研究报告(代初步设计)。
1.2可研性研究的目的与任务1.2.1主要目的根据国家有关技术要求、规定、规范对xx危岩体所在边坡进行可行性研究(代初步设计)。
为该危岩体的治理工程设计提供可行的方案，并对治理经费进行概算。
1.2.2主要任务1、论证xx危岩体的危害和治理的必要性；2、根据《xx建设工程地质灾害危险性评估报告书》提出初步治理方案，并进行论证；3、对治理所需要的经费进行概算。
1.3编制依据及标准（1）《xx建设工程地质灾害危险性评估报告书》。
（2）《岩土工程勘察规范》（GB52001-2001）。
（3）《混凝土结构设计规范》（GB50010—2002）。
（4）《铁路路基支挡结构物设计规范》（TB10025—2001）。
（5）《水工预应力锚固结构设计规范》（SL212—98）。
（6）《建筑边坡工程技术规范》（GB5332—2002）。
（7）《公路路基设计规范》（JTJ013—95）。
（8）《水利水电工程设计洪水计算规范》（SDJ22—79）。
（9）《锚杆喷射混凝土支护设计规范》（GB50086—2001）。
危岩体稳定性分析
———————————————————————————————— 作者:
———————————————————————————————— 日期：
ﻩ
附件２ 危岩体稳定性分析
１、WY-０１危岩体稳定性定量评价
1计算模型
从工程防治的角度按照危岩失稳类型进行分类，可将危岩概化分为滑移式危岩、倾倒式危岩和坠落式危岩3类。WY-01危岩体为滑移式危岩；其软弱结构面倾向山外，上覆盖体后缘裂隙与软弱结构面贯通,在动水压力、地震和自重力作用下,缓慢向前滑移变形,形成滑移式危岩，其模式见图（图３-1)。
图3-３ 危岩崩塌破坏运动图示
根据落石的运动情况，可以分为两种状态:启动阶段、运动阶段。
1启动阶段
滑移（错断）式危岩体附着于母岩上，以一定角度的裂隙面相接,在危岩体自重和地表水渗入裂隙等因素的作用下,裂隙面锁固部位被贯通,危岩体沿母岩(或基岩)发生剪切滑移破坏。如图３-４所示。
图3－４滑移式破坏初始运动状态
WＹ-０1
滑移式
１.6５
1．37
1.3６
1.13
未贯通
1．3９
1.１4
1.18
０.9４
后缘切割面贯通4０%，暴雨时完全充水
1.3３
１.09
1.１３
0.பைடு நூலகம்0
后缘切割面贯通５0%，暴雨时完全充水
1．38
1.1２
1.１７
0.９3
后缘切割面贯通６０%,暴雨时完全充水
1.２1
0．9８
1.0３
0.81
后缘切割面贯通70％，暴雨时完全充水
1．15
0.９３
0.98
０.77
后缘切割面贯通8０%,暴雨时完全充水
崩塌(危岩体)、泥石流规模级别划分标准
表6 滑坡、崩塌（危岩体）、泥石流规模级别划分标准表13 地质灾害灾情和险情分级标准表14 地质灾害易发区主要特征简表泥石流调查表样例一、调查表表1泥石流（潜在泥石流）调查表表2泥石流（潜在泥石流）调查表调查负责人：填表人：审核人：填表日期：年月日调查单位：表3泥石流沟严重程度（易发程度）数量化表二、填表说明泥石流调查要点泥石流沟谷在地形地貌和流域形态上往往有其特殊反映，典型的泥石流沟谷，形成区多为高山环抱的山间盆地。
流通区多为峡谷，沟谷两侧山坡陡峻，沟床顺直，纵坡梯度大。
堆积区则多呈扇形或锥形分布，沟道摆动频繁，大小石块混杂堆积，垄岗起伏不平。
对于典型的泥石流沟谷，这些区段均能明显划分，但对不典型的泥石流沟谷，则无明显的形成区、流通区与堆积区。
研究泥石流沟谷的地形地貌特征，可从宏观上判定沟口是否属泥石流沟谷，并进一步划分其区段。
调查范围应包括沟谷至分水岭的全部地段和可能受泥石流影响的地段，主要包括泥石流的形成区、流通区、堆积区。
应调查下列内容：（1）冰雪融化和暴雨强度、前期降雨量、一次最大降雨量，一般及最大流量，地下水活动情况；（2）地层岩性、地质构造、不良地质现象、松散堆积物的物质组成、分布和储量；（3）沟谷的地形地貌特征，包括沟谷的发育程度、切割情况、坡度、弯曲、粗糙程度。
划分泥石流的形成区、流通区和堆积区，圈绘整个沟谷的汇水面积；（4）形成区的水源类型、水量、汇水条件、山坡坡度、岩层性质及风化程度，断裂、滑坡、崩塌、岩堆等不良地质现象的发育情况及可能形成泥石流固体物质的分布范围、储量；（5）流通区的沟床纵横坡度、跌水、急湾等特征，沟床两侧山坡坡度、稳定程度，沟床的冲淤变化和泥石流的痕迹；（6）堆积区的堆积扇分布范围、表面形态、纵坡，植被，沟道变迁和冲淤情况；堆积物的性质、层次、厚度、一般和最大粒径及分布规律。
判定堆积区的形成历史、划分古泥石流扇和新泥石流扇，新泥石流扇的堆积速度,估算一次最大堆积量；（7）泥石流沟谷的历史。
泥岩砂岩物理参数

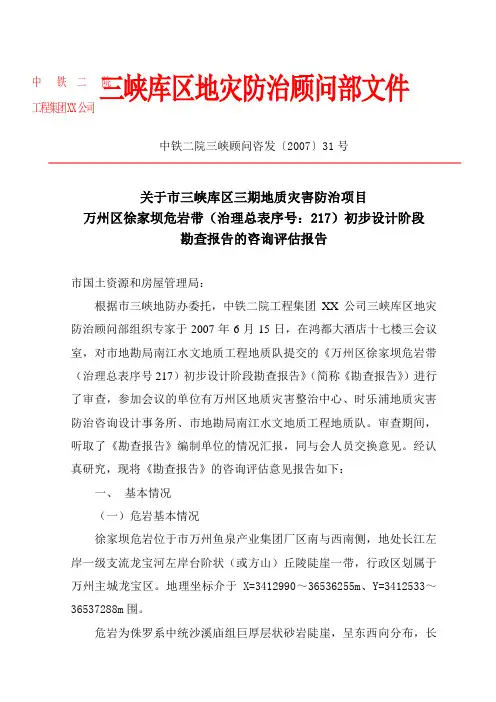

三峡库区地灾防治顾问部文件中铁二院三峡顾问咨发〔2007〕31号关于市三峡库区三期地质灾害防治项目万州区徐家坝危岩带（治理总表序号：217）初步设计阶段勘查报告的咨询评估报告市国土资源和房屋管理局：根据市三峡地防办委托，中铁二院工程集团XX 公司三峡库区地灾防治顾问部组织专家于2007年6月15日，在鸿都大酒店十七楼三会议室，对市地勘局南江水文地质工程地质队提交的《万州区徐家坝危岩带（治理总表序号217）初步设计阶段勘查报告》（简称《勘查报告》）进行了审查，参加会议的单位有万州区地质灾害整治中心、时乐浦地质灾害防治咨询设计事务所、市地勘局南江水文地质工程地质队。
审查期间，听取了《勘查报告》编制单位的情况汇报，同与会人员交换意见。
经认真研究，现将《勘查报告》的咨询评估意见报告如下：一、 基本情况 （一）危岩基本情况徐家坝危岩位于市万州鱼泉产业集团厂区南与西南侧，地处长江左岸一级支流龙宝河左岸台阶状（或方山）丘陵陡崖一带，行政区划属于万州主城龙宝区。
地理坐标介于X=3412990～36536255m 、Y=3412533～36537288m 围。
