百分表设计说明书
内径百分表测量指导书(参考样本)
一、目的：为了使操作者能正确使用百(千)分表测量被测工件，减少测量误差确保其读数值能最大限度的反映被测工件真实值，规范使用者操作动作，制订本办法。
二、概述：百分表是利用齿条齿轮或杠杆齿轮传动,将测杆的直线位移变为指针的角位移的计量器具。
紧固螺钉紧固螺钉隔热把手活动测头可换测头图一三、作业方法：1)、检查。
使用前，应检查表头是否牢固的夹紧在表杆上。
用手轻轻推动活动测头，看测头是否卡住，表头指针是否能灵活的移动。
2)、对零。
将千分尺调到要对零的尺寸(或用事先制定好的环规)，对内径进行对零。
对零时，先松开表头上的紧固螺钉，手握隔热把手，将活动测头抵住千分尺(或环规)一端，轻压可换测头将测头整个放入其中(如图二所示)，测杆和被测工件表面必须垂直，然后轻轻摇动，使指针停在最小的位置，转动表盘，使指针指到零处，紧好表盘上的螺钉。
图二3)、测量和读数。
将测头放入被测圆环内(放入方法与对零操作的放入相同)，轻轻摇动，使表盘指到最小位置，读出此时表盘上的读数(如图三所示)，算出它与零位的偏差，得到的值就是工件的测量值。
例如：我们对零时的尺寸为99.5mm，表盘的读数为+0.125mm，那么此时的工件测量值就为99.5mm+0.125mm=99.625mm。
图三四、内径百分表的维护保养1)使用内径百分表要轻拿轻放，以防破坏调整好的尺寸。
2)测量时不要用力过大或过快地按压活动测头，不要使活动测头受到剧烈震动。
在测量过程中要经常校对零位。
3)装拆百分表时，不允许硬性地插入或拔出，要先松开弹簧夹头的紧固螺钉或螺母。
4)测量完毕，把百分表、可换测头取下，擦净，并在测头上涂好防锈油放入盒内，保管在干燥的地方。
钟表式百分表说明书
钟表式百分表说明书钟表式百分表说明书设计者：学号：⽬录1、设计要求……………………………………………2、功能分解……………………………………………3、机构选⽤……………………………………………4、传动⽅案设计………………………………………5、机构设计……………………………………………6、设计结果……………………………………………7、设计体会……………………………………………参考资料……………………………………………设计要求1、百分表测量范围为0~5或0~10mm，分度值为0.01mm；2、百分表的外形尺⼨和配合尺⼨应符合下图规定；（图1）3、百分表的测⼒应在0.5N⾄1.5N之间，测⼒落差（同⼀点正反向测⼒之差）不⼤于0.4N，单向⾏程测⼒变化不⼤于0.5N；4、⽰值误差：1) 对于测量范围0~10的表，⽰值总误差不⼤于0.018 mm，对于测量范围0~5的表，不⼤于0.016 mm；2) 任意⼀毫⽶内⽰值误差不⼤于0.01 mm；3) 回程误差不⼤于0.003 mm；4) ⽰值变动性不⼤于0.003 mm；5、测杆应移动平衡、灵活、⽆卡住现象；6、测杆处于⾃由状态时，指针应位于从零位开始逆时针⽅向30°~90°之间；7、当转数指针指⽰整转数时，指针偏离整转数刻度不⼤于15°；8、测杆⾏程应⾄少超出⼯作⾏程终点0.5mm；9、指针尖端应盖过短刻线长度的30%~80%；10、指针尖端与表盘之间距离不⼤于0.7mm；11、表盘刻线宽度和指针尖端宽度应为0.15~0.25mm。
功能分解百分表主要⽤于检测机械零件各平⾯间的相互位置和形状误差值⼤⼩。
百分表的外观如图1所⽰。
表盘上每⼀格刻度值为O.Olmm,整个圆周上有100格刻线；还有⼀种是表盘上每⼀格刻线值为0.0010^!，这种表为千分表。
百分表的测量尺⼨范围有0?3mm.0-5mm和0-10mm三种，常⽤为0-3mm千分表测量尺⼨范围为0-lmm。
百分表课程设计
一圈的设计要求可知，这个弧度应为2π，因此有 2πZ 2×(1Z ?)×Z 3Z 4=2Z ?? （3-1） 又根据P =mπ，有m =(Z 3Z 4?)(π×Z 2)? （3-2） 一般取Z 3/Z 4=10，此时若有小齿轮Z 2=16，代入式子3-2得m=。与m=接 近，所以取m=。为减少刀具数量，将Z 3 、 Z 4 、Z 6模数也取与Z 2相同。即m 2=m 3=m 4=m 6=。 取模数m=、 Z 2=16代入式3-2得Z 3 /Z 4 = 根据联轴大齿轮Z 3和中心小齿轮Z 4 的传动比来设计Z 3、 Z 4 值，本着精确与 易加工的原则，经过了多次尝试后最后取得Z 3=100 、Z 4 =10由于100/10=10，还 是比较接近的，故取Z 3=100、 Z 4 =10。 计算齿轮6的齿数，因m(Z 3＋Z 4 ＋Z 6 )＜40（百分表总外径），代入各已知值 后，最后取 Z 6 =68。
3、百分表的设计意义 百分表在工业上的应用领域非常广泛，如测表面跳动或不平度，检查圆形零件的跳动，当然也可用来测量小的直线位移，测量 工件的尺寸、形状、位置误差、检验机床的集合精度或调整工件的装夹位等等，它已经成为工业生产中不可缺少的仪器。
! 二、设计方案的确定
1、百分表的结构原理
百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对数值，主要用于测量形状和位置误差，也可用于机床 上安装工件时的精密找正。百分表的读数准确度为。百分表的结构原理如下图所示。当测量杆1向上或向下移动1mm时，通过 齿轮传动系统带动大指针5转一圈，小指针7转一格。刻度盘在圆周上有100个等分格，各格的读数值为。小指针每格读数为l mm。测量时指针读数的变动量即为尺寸变化量。刻度盘可以转动，以便测量时大指针对准零刻线。 百分比的最主要设计部件是齿轮齿条，根据所要求设计百分表的尺寸大小和百分表的精度要求，首先选择齿轮的模数大小，综 合考虑齿轮的直径，确定各个齿轮的齿 数。同时还要根据齿轮加工不发生切齿的最小齿数要求来决定是否对每个齿轮进行变位。 其次，要对游丝进行精心的设计。百分表的游丝是用来保持齿轮传动的有效解除，防止齿轮啮合时不发生空回，从而保证测量 的准确度。 另外，也需要对弹簧进行优化设计。弹簧为拉伸弹簧，在测量时保证导杆与被测工件的紧密接触，因此弹簧安装时要有一定的 初始拉力。 百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。 ~
百分表使用说明书
·不可对量具改造、乱拆乱卸。
仪器名称
图2-4：内 圈数据表示 整数
附图
检测仪器使用说明书
百分表(手握式、杠杆百分表）
序 号
项目
使用说明
版次 00
备注
表头
百分表类别：
手握式百分表（图1-1）
3
部件名 称、性 能 （图1） 、
1）表盘 2）手柄 3）测量面 4）基准面 5）弹按键 6）控制杆
杠杆百分表（图1-2）
·测量前使用前调整表盘上的“0”刻度重合。
7
故障 及对策
当测量时无法归位时，确认表盘外观，无法排除故障时送国家认证的 检测机构进行校验、确认。
新规制定 改定内容
批准
审核
作成
1 注意事 ·胶水不可滴在量具上，避免用油、水等液体物质渗入尺框内，
项
以免损伤原件。
·禁止40℃以上温度使用、暴晒，湿度为30~70%。
·禁止乱拆、乱卸。
·做到轻拿轻放，禁止摔、碰、撞。
·在初次使用时，请用渗有油的软布等擦去涂在量具上的防锈油。
2
使用时 注意
·测量是不可急剧操作，用力过度会造成测量负荷、误差。 ·落下时动作要轻，对精度点检后方可使用（“零”校正）。 ·确认长针、短针无异常、灵活。
仪器名称
图1-1：手握式百分表
附图
图1-1：手握式百分表
检测仪器使用说明书
百分表(手握式、杠杆百分表）
序 号
项目
使用说明
版次 00
备注
1）在使用本产品时，请遵守说明书中写的规格，功能和使用上注意事项；
如果本产品被用于超出这些规格时，可能会引起安全问题.
2）禁止事项：
安全 ·不可使用尖锐的物体损伤测量工具。
数字百分表说明书

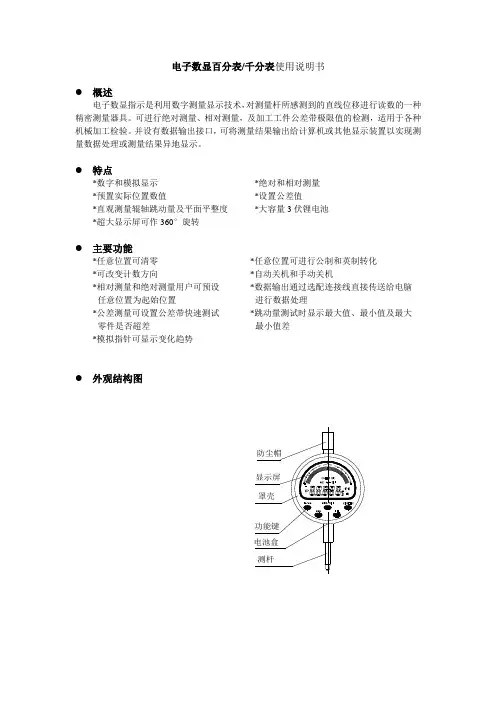

电子数显百分表/千分表使用说明书●概述电子数显指示是利用数字测量显示技术，对测量杆所感测到的直线位移进行读数的一种精密测量器具。
可进行绝对测量、相对测量，及加工工件公差带极限值的检测，适用于各种机械加工检验。
并设有数据输出接口，可将测量结果输出给计算机或其他显示装置以实现测量数据处理或测量结果异地显示。
●特点*数字和模拟显示*绝对和相对测量*预置实际位置数值*设置公差值*直观测量辊轴跳动量及平面平整度*大容量3伏锂电池*超大显示屏可作360°旋转●主要功能*任意位置可清零*任意位置可进行公制和英制转化*可改变计数方向*自动关机和手动关机*相对测量和绝对测量用户可预设*数据输出通过选配连接线直接传送给电脑任意位置为起始位置进行数据处理*公差测量可设置公差带快速测试*跳动量测试时显示最大值、最小值及最大零件是否超差最小值差*模拟指针可显示变化趋势●外观结构图按键操作说明：注：以下说明中短按按键表示短促按动按键，时间小于1秒；长按按键 表示按住按键时间超过2秒。
基本测量状态指单一位移测量状态，无其它辅助功能。
● ZERO/ON （清零键）1、 基本状态下在相对测量时短按ZERO/ON 键，读数显示为零，当前位置为相对零点。
2、 绝对测量状态（ABS ）时短按ZERO/ON 键，读数为预设的起始数值（该数字在SET状态下设置，见ABS/SET 键操作说明）。
3、 长按ZERO/ON 键关机，显示全部关闭；关机状态下按ZERO/ON 键可开机。
● In/mm （公英制转换键）1、 短按In/mm 键可随时进行公英制单位的转换。
显示mm 符号为公制单位；显示in 符号为英制单位。
2、 长按In/mm 键可进行指针灵敏度调节。
（如下图：数值是1时，指针每格为0.01mm ；数值是2时，指针每格为0.001mm 。
）（注：百分表没此功能）3、 长按In/mm 键可进行时间设置，所设置的时间为自动关机的时间。
百分表课程设计
百分表课程设计一、教学目标本课程旨在让学生掌握百分表的基本概念、原理和应用方法，培养学生运用百分表解决实际问题的能力。
具体目标如下：1.知识目标：（1）了解百分表的定义、结构和种类；（2）掌握百分表的读数方法和技巧；（3）理解百分表在实际工程中的应用。
2.技能目标：（1）能够正确使用百分表进行测量；（2）能够分析百分表测量结果的准确性；（3）能够运用百分表解决实际工程问题。
3.情感态度价值观目标：（1）培养学生对测量学科的兴趣和好奇心；（2）培养学生严谨、细致的科学态度；（3）培养学生团队协作和沟通交流的能力。
二、教学内容本课程的教学内容主要包括百分表的基本概念、原理、种类、读数方法、应用等方面。
具体安排如下：1.第一课时：百分表的基本概念和结构（1）介绍百分表的定义；（2）讲解百分表的主要结构和组成；（3）分析百分表的工作原理。
2.第二课时：百分表的种类和读数方法（1）介绍百分表的种类及特点；（2）讲解百分表的读数方法和技巧；（3）进行实例分析，巩固读数方法。
3.第三课时：百分表的应用（1）讲解百分表在实际工程中的应用案例；（2）分析百分表测量结果的准确性；（3）培养学生运用百分表解决实际问题的能力。
三、教学方法为了提高教学效果，本课程将采用以下教学方法：1.讲授法：讲解百分表的基本概念、原理、种类和应用；2.案例分析法：分析实际工程中百分表的使用案例，培养学生解决实际问题的能力；3.实验法：安排百分表测量实验，让学生动手操作，提高实际操作能力；4.小组讨论法：分组讨论百分表读数方法和应用，培养学生的团队协作和沟通能力。
四、教学资源为了支持教学内容和教学方法的实施，本课程将准备以下教学资源：1.教材：选用权威、实用的百分表教材；2.参考书：提供相关的测量学科参考书籍，丰富学生的知识体系；3.多媒体资料：制作精美的PPT，生动展示百分表的原理和应用；4.实验设备：准备百分表测量实验所需的设备，确保学生能够动手操作。
百分表内径量表说明模板
百分表/千分表
百分表与千分表的种类: 指针式百分表/千分表及杠杆式百分表/千分表
百分表与千分表的区别： 百分表的精度为0.01mm 、千分表的精度为0.001mm
指针式百分表
Байду номын сангаас
指针式千分表
指针式百分表/ 千分表结构
表盘刻度原理
测量与读数方法
测量与读数方法
测量与读数方法
指针式百分表/ 千分表使用方法
测量时手握隔热装置。 根据被测尺寸调整零位。
内径量表的校准使用方法
? 1、选择校对环规或外径千分尺 .用棉丝或软布把环规、固定测 头擦净。
? 2、用手压几下活动测头，百分表指针移动应平稳、灵活、无 卡滞现象。然后对零，一手压活动测头，一手握住手柄，将测 头放入环规内，使固定测头不动。在轴向平面左右摆动内径表 架，找出最小读数即“拐点”。
? 6、为了测出孔的圆度，可在同一径向截面内的不同位置上测 量几次；为了测出孔的圆柱度，可在几个径向平面内测量几次。
内径量表的注意事项
一、远离液体，不使用冷却液，切削液，水或油与内径 表接触。 二、在不使用时，要摘下百分表，使表解除其所有负荷， 让测量杆处于自由状态，防止变形。 三、成套保存于盒内，避免丢失与混用。
? 3、转动百分表刻度盘，使零线与指针的“拐点”处相重合， 对好零位后，把内径百分表取出。
? 4、对好零位后的百分表，不要松动夹紧手柄，以防零位发生 变化；
? 5、测量时一手握住上端手柄，另一手握住下端活动测头，倾 斜一个角度，把测头放入被测孔内，然后握住上端手柄，左右 摆动表架，找出表的最小读数值，即为“拐点”值；该点的读 数值就是被测孔径与环规孔径之差。
二、注意事项： 1.检查测头是否松动 2.测量杆的灵活性 3.夹持架是否可靠
百分表设计说明书
钟表式百分表的设计说明百分表背景英文：【Dial Indicators】利用精密齿条齿轮机构制成的表式通用长度测量工具。
通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。
百分表是美国的B.C.艾姆斯于1890年制成的。
常用于形状和位置误差以及小位移的长度测量。
改变测头形状并配以相应的支架，可制成百分表的变形品种，如厚度百分表、深度百分表和内径百分表等。
如用杠杆代替齿条可制成杠杆百分表和杠杆千分表，其示值范围较小，但灵敏度较高。
此外，它们的测头可在一定角度内转动，能适应不同方向的测量，结构紧凑。
它们适用于测量普通百分表难以测量的外圆、小孔和沟槽等的形状和位置误差。
一、设计要求：设计钟表式百分表具体技术指标要求如下：1.分度值：0.01mm2.测量范围：0~10mm3.外线尺寸直径：φ50~φ604.使用环境：车间现场（要求防尘、防油、防震、防噪）5.测杆应移动平衡、灵活、无卡住现象6.其余按照国家标准二、设计任务：1.提出设计方案2.给出装配结构示意图（A1号图纸）3.给出2张零件图（A4号图纸）4.给出设计说明书三、设计目的：本次课程设计是《精密机械设计》课的重要组成部分，是打好技术基础和进行技能训练的重要环节。
其目的是：1.训练同学们独立思考、独立运用。
独立设计的能力，掌握百分表的具体原理，强化掌握平时学到的理论知识2.扩大同学们的知识面，提高对知识的应用能力3.培养同学们的创新能力4.加强同学们的团队合作精神百分表结构图四、设计步骤：1.去实验室观察百分表结构2.小组人员分工，去图书馆借书，在网上搜索相关资料，然后大家一起分析资料，对百分表的功能和结构有了初步的认识3.讨论创新方案经过大家集思广益，我们小组提出了两点比较大的创新：✓去掉测杆的防转槽，直接在表盘的内表面开槽，从而使百分表结构更简单✓给百分表增加锁紧结构，在每次测量结束后可以锁紧测杆，方便读数然后经过与老师和同学们的热烈讨论，并且认真考虑了百分表的使用方法和使用环境，决定取消锁紧结构。
百分表操作指导书
百分表操作指导书1．仪器名称百分表2．仪器型式手动式3．仪器名称代号无4．适用范围适用于本司百分表之操作，校正，保养。
5．体操作步骤5.1百分表构造百分表5.2具体使用步骤5.2.1百分表最小读数:表盘每一小格读数为0.01mm,每一大格读数为0.10mm,量程0~1mm.5.2.2首先如上图所示把百分表夹持在表架上, 使用时应夹持可靠，但夹持力不宜过大，避免测量杆运动卡滞。
5.2.3百分表归零:转动百分表表盘直至百分表转至0刻度处然后拧动表盘锁紧螺丝锁紧表盘.5.2.4使用方法：5.2.4.1测量读数时,测量者的视线应垂直表盘,以减少视差.5.2.4.2检测时百分表测头与产品应保持垂直且与产品表面平行状态,然后使百分表测头压入被量测物表盘批针半圈至一圈范围,然后转动表盘,使指针位于0刻度处(此为百分表检测前归零),然后缓慢平行推动百分表(一般百分表需与机床配合一起使用),观察表盘指针摆动范围,即为所测之产品之平面度或垂直度大小.5.2.8百分表的读数:例如检测一个产品时百分表指针在下面二图所示范围内摆动则读数为:读数为：0.01X10格+0.01X5格=0.15mm6.注意事项6.1检测时应将百分表牢靠地夹持在表架上.6.2百分表测头必须与测量物保持平行且垂直状.6.3不可以随意拆卸百分表.6.4百分表使用时须轻拿轻放以免损坏百分表.6.5检测时百分表测头须压入半圈至一圈(也就是指针压入半圈至一圈)如压入过多或过少则会使测量误差增加.6.6应经常擦干净表盘上的脏污以免影响读数.6.7测量完毕应将百分表放回盒子内以免百分表损坏.6.8请勿强力推拉测量杆，以免损坏机芯或影响精度。
6.9切勿测量高速运转中的工作.7.校正7.1每半年校正一次.7.2采取自校方式,如必要时视情况可送外校.7.3由取得校正资格人员来执行.7.4本公司执行综合精度校正,即以外校之厚薄规校正.7.5外观检查:7.5.1以目视检查百分表测头是否有损坏，磨损等.7.5.2检查各锁紧螺丝是否能锁紧牢靠7.5.3检查百分表指针摆动是否正常..7.5.4校正点8.保养8.1每月保养作业必须执行一次。
量程为10mm的百分表设计说明书
量程为20mm的百分表设计说明书一百分表简介百分表利用精密齿条齿轮机构制成的表式通用长度测量工具。
通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。
百分表是美国的B.C.艾姆斯于1890年制成的。
常用于形状和位置误差以及小位移的长度测量。
百分表的大表盘上印制有100 个等分刻度，即每一分度值相当于量杆移动0.01毫米。
改变测头形状并配以相应的支架，可制成百分表的变形品种，如厚度百分表、深度百分表和内径百分表等。
如用杠杆代替齿条可制成杠杆百分表和千分表。
其示值范围较小，但灵敏度较高。
此外，它们的测头可在一定角度内转动，能适应不同方向的测量，结构紧凑。
它们适用于测量普通百分表难以测量的外圆、小孔和沟槽等的形状和位置误差。
主要用途：百分表是利用齿条齿轮或杠杆齿轮传动,将测杆的直线位移变为指针的角位移的计量器具。
主要用于测量制件的尺寸和形状、位置误差等。
分度值为0.01mm,测量范围为0-20mm。
测量范围：百分表的结构较简单,传动机构是齿轮系,外廓尺寸小,重量轻,传动机构惰性小,传动比较大,可采用圆周刻度,并且有较大的测量范围,不仅能作比较测量,也能作绝对测量。
主要由三部分组成：百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。
百分表的发展趋势：数显由于传统机械式百分表由人去读表盘刻度，这样就存在读数方法和反应速度等因素带来的误差。
为了克服这些缺点，百分表读数在向数字化方向发展。
加快仪表的自动化是当前制造行业发展的大趋势。
一般有两种方案可以采用：一种是集位移传感器(光栅、容栅、电感等)、控制、显示与存储等单元于一体的数字式百分表，另外一种就是采用机器视觉技术对机械式的模拟百分表进行自动化识读。
由于带指针的模拟式百分表是很多企业特别是传统制造企业使用得非常广泛的一类，于是在已有基础上通过图像识别方法识读表盘是成本相对较低的一种方法。
对于百分表的显示系统，传统的表盘显示已经远远不能满足现代生活的需要，尤其是在对测量结果的实时性要求较高的的操作中，人眼的视觉往往不能跟上表针的摆动变化。
百分表使用作业指导书
百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对数值，主要用于测量形状和位置误差，常见的一种如右图所示，由表体、表圈、转数指示盘、指针、测量杆、测量头等组成。
1、检查测量杆的活动性
2、测量面和测杆要垂直。
3、使用规定的支架。
测头要轻轻地接触测量物或方块规。
4、测量圆柱形产品时，测杆轴线与产品直径方向一致。
5、读数时，应使视线正对刻线读数
1、不要用百分表测量表面粗糙度或有显著凹凸不平的工作。
2、 远离液体,不使冷却液、切削液、水或油与内径表接触。
3、 在不使用时,要摘下百分表,使表解除其所有负荷,让测量杆
处于自由状态。
4、成套保存于盒内,避免丢失与混用。
1、先读小指针转过的刻度线（即毫米整数）
2、再读大指针转过的刻度线（即小数部分），并乘以0.01，
3、然后两者相加，即得到所测量的数值。
百分表使用作业指导书
量具简介
操作规范
保养及保管
读数方法
设计（日期）审核（日期）批准（日期）。
哈理工百分表设计报告
哈尔滨理工大学课程实践题目：机械式百分表设计姓名：x x x xx班级：测控12-5班学号：xxxxxxxxxxx指导教师：成绩：2015年6 月4日目录一、机械式百分表设计任务书 (3)1.1 课程设计的目的及其意义 (4)1.2 百分表设计任务书 (4)1.2.1技术要求 (4)1.2.2设计内容 (5)二、百分表的用途及其工作原理 (6)2.1 百分表的用途 (6)2.2 百分表的组成 (6)2.3 工作原理 (7)三、任务和方案比较分析 (8)3.1 百分表的装置组成 (8)3.2 百分表的结构分析及方案确定 (8)3.2.1示数装置：由标尺、指针等构成。
(8)3.2.2 传动装置 (9)3.2.3 消除回空误差装置 (9)3.2.4 产生测量力装置 (9)3.2.5其他辅助设计的设计 (9)四、各机构设计参数的确定和计算 (11)4.1传动系统的设计计算 (11)4.2 示数装置的设计与计算 (14)4.3 游丝的设计与计算 (15)4.3.1 计算轴在水平放置和垂直放置的摩擦力矩 (15)4.3.2 轴Ⅱ的摩擦力矩的2f M 的计算 (16)4.3.3消除空回游丝设计 (19)4.4 产生测量力矩机构的设计与计算 (20)4.5 表体设计 (22)五、百分表的优缺点及其改进意见 (22)5.1 百分表的优点： (22)5.2 百分表的缺点： (22)5.3 改进意见及其他需要说明的问题 (23)5.4 百分表的简单使用说明 (23)5.5 百分表设计结果图 (24)六、 仪器仪表控制机箱面板设计 (26)七、 设计参考资料 (27)八、 学习心得 (28)一 、机械式百分表设计任务书1.1 课程设计的目的及其意义本课程实践主要培养学生的认知能力、设计能力及计算机绘图能力等，教学目的在于培养学生综合运用工程制图、精密机械基础、误差理论与数据处理、仪器制造工艺学、仪器设计基础、自动化仪表设计基础等先修课程的知识和操作技能，进行仪器仪表结果设计及其AutoCAD 计算机辅助设计绘图，以进一步巩固，加深和拓宽所学的知识。
钟表式百分表
3)回程误差不大于0.003 mm；
1百分表测量范围为0~10mm，分度值为0.01mm；
2百分表的外形尺寸和配合尺寸应符合下图规定；
（图2）
3百分表的测力应在0.5N至1.5N之间，测力落差（同一点正反向测力之差）不大于0.4N，单向行程测力变化不大于0.5N；
4示值误差：
1)对于测量范围0~10的表，示值总误差不大于0.018 mm，对于测量范围0~5的表，不大于0.016 mm；
钟表式百分表课程设计
[键入文档副标题]
[在此处键入文档的摘要。摘要通常是对文档内容的简短总结。在此处键入文档的摘要。摘要通常是对文档内容的简短总结。]
微软用户
[选取日期]
题目：钟表式百分表课程设计说明书
姓名：
学号：
院系：
小组成员：
指导老师：
2009年1月
目录
一、绪论····································2
二百分表的组成和结构
通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。
百分表的结构较简单,传动机构是齿轮系,外廓尺寸小,重量轻,传动机构惰性小,传动比较大,可采用圆周刻度,并且有较大的测量范围,不仅能作比较测量,也能作绝对测量。
Ⅰ曲柄滑块机构（正弦机构）
右图为此思路的原理图，滑块的移动带来曲柄的转动。轴向运动转变为转动。
如果用正弦机构的话，不仅会出现四点位置同时由于正弦机构需要要求角度的精确，摆动范围不是很大，用于百分表的话，其精度不是很高 ，一般达不到百分表的精度要求，同时正弦机构表盘上是线性的，实际上是非线性的，容易产生原理误差（采用机构的传动特性与要求的传动特性不相符合而引起的误差）具体下面解释：
百分表课程设计
精密机械设计课程设计设计名称百分表设计学院工业制造学院专业测控技术与仪器2012年9月目录一．绪论 (2)1.课程设计的目的 (2)2.百分表简介 (5)3.百分表读数方法 (5)4.百分表使用方法及注意事项 (6)5.百分表的设计意义 (7)二.设计方案的确定 (8)1.百分表的结构原理 (8)2.百分表的工作原理 (9)3.百分表的设计条件及要求 (10)三.百分表的总体设计及主要部件设计 (10)1.百分表的总体功能设计 (11)2.百分表主要部件的设计 (13)3.传动导杆和齿轮设计 (13)4.游丝的设计 (17)5.弹簧的设计 (18)四.结果的分析和注意事项 (20)五.设计总结 (22)六.参考文献 (23)一.绪论1.1课程设计的目的“精密机械设计基础”课程设计作为实践环节对于整个课程具有非常重要的意义。
学生在这个环节中不仅是完成一项指定任务，更重要的是实际走过一个完整的设计过程。
学生在课程设计中应该定位为设计者。
设计者要进行方案筛选论证，要考虑装配关系，考虑结构工艺性，考虑选材。
整个设计采用AutoCAD和Solidworks完成，从3D 建模到2D 图纸。
我们要求每人拿出至少一张可用于加工的图纸。
这样的图纸，仅仅图形表达正确是远远不够的。
图纸的尺寸标注要合理，要有尺寸公差和形位公差，要正确选择材料，要有技术要求。
总之，通过课程设计要使学生知道，设计过程包括那些步骤，能够投放生产的加工图纸是什么样子。
其目的是：（1）具体应用、巩固加深和扩大课程及有关先修课程的理论知识、生产知识，了解精密机械设计的一般设计方法和步骤，培养学生的实际设计能力，为以后进行毕业设计打下基础；（2）掌握正确的设计思想。
通过课程设计使同学掌握仪表的设计思路。
机械产品设计，一般其主要过程为：（接受）设计任务－（拟定）设计方案－设计计算－绘制装配图－绘制零件图设计过程中需注意以下内容：1）满足使用要求（功能、可靠性及精度要求）2）注意工艺性（结构合理、简单，经济性，外观要求）3）熟悉有关规范、标准、手册设计中涉及到的零件材料、结构等，均需按照有关标准选择；零件的尺寸、公差等亦应符合相关标准；制图也要符合一定的规范。
百分表设计说明书-.
钟表式百分表的设计说明百分表背景英文：【Dial Indicators】利用精密齿条齿轮机构制成的表式通用长度测量工具。
通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。
百分表是美国的B.C.艾姆斯于1890年制成的。
常用于形状和位置误差以及小位移的长度测量。
改变测头形状并配以相应的支架，可制成百分表的变形品种，如厚度百分表、深度百分表和内径百分表等。
如用杠杆代替齿条可制成杠杆百分表和杠杆千分表，其示值范围较小，但灵敏度较高。
此外，它们的测头可在一定角度内转动，能适应不同方向的测量，结构紧凑。
它们适用于测量普通百分表难以测量的外圆、小孔和沟槽等的形状和位置误差。
一、设计要求：设计钟表式百分表具体技术指标要求如下：1.分度值：0.01mm2.测量范围：0~10mm3.外线尺寸直径：φ50~φ604.使用环境：车间现场（要求防尘、防油、防震、防噪）5.测杆应移动平衡、灵活、无卡住现象6.其余按照国家标准二、设计任务：1.提出设计方案2.给出装配结构示意图（A1号图纸）3.给出2张零件图（A4号图纸）4.给出设计说明书三、设计目的：本次课程设计是《精密机械设计》课的重要组成部分，是打好技术基础和进行技能训练的重要环节。
其目的是：1.训练同学们独立思考、独立运用。
独立设计的能力，掌握百分表的具体原理，强化掌握平时学到的理论知识2.扩大同学们的知识面，提高对知识的应用能力3.培养同学们的创新能力4.加强同学们的团队合作精神百分表结构图四、设计步骤：1. 去实验室观察百分表结构2. 小组人员分工，去图书馆借书，在网上搜索相关资料，然后大家一起分析资料，对百分表的功能和结构有了初步的认识3. 讨论创新方案经过大家集思广益，我们小组提出了两点比较大的创新：✓ 去掉测杆的防转槽，直接在表盘的内表面开槽，从而使百分表结构更简单✓ 给百分表增加锁紧结构，在每次测量结束后可以锁紧测杆，方便读数然后经过与老师和同学们的热烈讨论，并且认真考虑了百分表的使用方法和使用环境，决定取消锁紧结构。
百分表设计.
xxx 大学课程实践题目：百分表设计姓名：班级：学号：指导教师：成绩：年月日目录一、机械式齿轮百分表任务设计书 (2)二、百分表的用途及设计原理 (3)三、设计任务和方案的比较分析 (4)四、机构设计参数的确定和计算 (7)五、仪表的优缺点、改进意见及其他说明问题 (18)六、设计参考资料 (18)一、机械式齿轮百分表任务设计书（一）技术要求1.百分表的测量范围为0~10mm，分度值为0.01mm。
2.量杆行程至少应超过工作行程0.5mm。
3.百分表的外壳直径不大于60mm，尖卡部分直径为 8h7，尖卡部分长度≥16mm。
4.百分表的测量力在0.49N~1.47N范围，同一点正反向测量力之差不大于0.45N。
5.本百分表为一级精密百分表其示值误差、回程误差和市值变化要求如下：1）全量程示值误差不大于0.020mm2）任一毫米示值误差不大于0.009mm3）机构空回误差不大于0.005mm4）市值变化不大于0.003mm（二）设计内容1.总装配图1张（一号图纸）2.零件图1~2图（四号图纸）3.设计说明书1份二、百分表的用途及设计原理（一）用途机械式齿轮百分表是齿轮传动式测微指示表，主要用于比较测量，也能用于绝对测量。
可用于精密机械式仪表及工件的行位误差（如平行度、圆度、对称度等）进行精密测量，也可用于对产品进行检验安装、鉴定，其测量精度较高，可达0.01mm。
但由于百分表分度较小，故不能对较大尺寸进行测量。
（二）百分表简介百分表通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成，常用于形状和位置误差以及小位移的长度测量。
百分表的圆表盘上印制有100个等分刻度，即每一分度值相当于量杆移动0.01毫米，这种测量工具即称为百分表。
改变测头形状并配以相应的支架，可制成百分表的变形品种，如厚度百分表、深度百分表和内径百分表等。
如用杠杆代替齿条可制成杠杆百分表，其示值范围较小，但灵敏度较高。
此外，它们的测头可在一定角度内转动，能适应不同方向的测量，结构紧凑。
