中低压电力电缆敷设方式及要求
川电生技〔2007〕3号-关于印发《城市中低压电力电缆线路的设计和建设标准(试行)》的通知

四川省电力公司文件川电生技〔2007〕3号━━━━━━━━━━━━━━━━━━━━━━━━━关于印发《城市中低压电力电缆线路的设计 和建设标准(试行)》的通知公司所属各电业局(公司)、设计单位:为规范公司系统内城市中低压电力电缆线路的设计和建设标准,确保设计和建设质量,保证电缆线路运行安全,特制定本标准。
现将《城市中低压电力电缆线路的设计和建设标准(试行)》印发给你们,请各单位遵照执行。
附件:四川省电力公司城市中低压电力电缆设计与建设标准(试行)二○○七年一月五日主题词:电缆 设计 建设 标准 通知四川省电力公司总经理工作部 2007年1月8日印附件:四川省电力公司城市中低压电力电缆设计与建设标准(试行)一、总则1、适用范围本标准适用于四川省电力公司所辖范围内城市中低压电力电缆线路新建和技术改造项目的设计和建设。
规定了电力电缆线路及其附属设施的主要设计技术原则和建设标准。
本标准适用于电压等级为380V/220V~35kV电缆线路。
2、引用标准GB50217-1994 电力工程电缆设计规范DL/T599-1996 城市中低压配电网改造技术导则GB50054-1995 低压配电设计规范DL/T620-1997 交流电气装置的过电压保护和绝缘配合 DL/T448-2000 电能计量装置技术管理规程GB50053-1994 10kV及以下变电所设计规范二、城市电缆线路建设改造项目的基本原则1、城市繁华地区、重要地段、主要道路、高层建筑区等以及市容环境有特殊要求的地段。
2、城市规划确须进行电缆改造的街道。
3、重点旅游风景区的地段。
4、电网结构或运行安全的需要。
5、技术安全综合比较采用电缆线路比较合适的其它情况。
三、电缆线路设计基本要求1、电缆线路路径的选择(1)避免电缆遭受机械性外力、过热、腐蚀等危害。
(2)满足安全要求条件下使电缆较短。
(3)便于敷设、维护。
(4)避开将要开挖施工的地段。
(5)在任何敷设方式及其全部路径条件的上下左右改变部位,都应满足电缆允许弯曲半径要求。
低压电力电缆规范标准最新

低压电力电缆规范标准最新低压电力电缆是电力系统中用于传输电能的重要组件,广泛应用于工业、民用建筑以及公共设施中。
随着技术的发展和应用需求的不断变化,低压电力电缆的规范标准也在不断更新。
以下是根据最新低压电力电缆规范标准制定的相关内容:低压电力电缆的设计和制造必须遵循国家和国际的相关标准,确保其安全性、可靠性和经济性。
以下是低压电力电缆规范标准的主要内容:1. 电缆类型:低压电力电缆根据绝缘材料、护套材料和结构形式的不同,分为多种类型,如PVC绝缘电缆、XLPE绝缘电缆、橡胶绝缘电缆等。
2. 电压等级:低压电力电缆的电压等级通常为0.6/1kV,适用于交流额定电压不超过1kV的电力系统。
3. 导体材料:电缆的导体通常采用铜或铝材料,根据载流量和机械强度的需求进行选择。
4. 绝缘材料:绝缘材料应具有良好的电气绝缘性能和机械性能,常用的绝缘材料包括PVC、XLPE、橡胶等。
5. 护套材料:护套材料应具有良好的耐化学腐蚀性、耐磨性和耐环境性能,常用的护套材料包括PVC、PE等。
6. 电缆结构:电缆结构应保证电缆在敷设和运行过程中的稳定性和可靠性,包括单芯、多芯、屏蔽等不同结构。
7. 敷设方式:电缆的敷设方式应根据使用环境和敷设条件选择,包括直埋、管道、桥架、隧道等。
8. 连接方式:电缆的连接应采用符合标准的连接件和连接技术,确保连接的电气和机械稳定性。
9. 测试标准:电缆在生产和使用前应进行严格的电气性能测试和机械性能测试,包括绝缘电阻测试、耐压测试、老化测试等。
10. 安全标准:电缆的设计和制造应符合国家和国际的安全标准,确保在正常使用和异常情况下的安全性。
11. 环保要求:电缆材料的选择和生产过程应符合环保要求,减少对环境的影响。
12. 标识和包装:电缆应有清晰的标识,包括型号、规格、生产日期等信息,并采用合适的包装方式以保护电缆在运输和存储过程中不受损害。
随着技术的不断进步和市场需求的变化,低压电力电缆的规范标准也在不断更新和发展。
中低压电力电缆敷设方式及要求

竖井敷设
总结词
节省空间、方便维护的敷设方式
详细描述
竖井敷设是将电缆通过竖井进行敷设,适用于高层建筑、地铁等空间受限的场所。竖井敷设可以节省 空间,方便电缆的维护和检修,同时可以避免外界因素对电缆的损坏。
架空敷设
总结词
简单、快速、经济的敷设方式
详细描述
架空敷设是将电缆架设在空中,通常使用钢绞线或钢架进行 支撑。适用于电缆线路较短、地形平坦的场所。架空敷设施 工简单、快速、经济,但需要注意防雷、防震等方面的保护 措施。
电缆敷设完毕后应进行验收, 确保符合设计要求和相关标准
。
对电缆头的防护要求
01
电缆头应选用符合标准 要求的材料和工艺,确 保电气性能和机械强度 。
02
电缆头应密封良好,防 尘、防水、防腐蚀,以 保护内部绝缘不受损坏 。
03
电缆头应固定牢固,防 止松动或脱落,以免影 响电气性能和安全运行 。
04
电缆头附近应保持清洁 干燥,无灰尘、杂物等 ,以减少对电气性能的 影响。
排管敷设
总结词
适用于复杂地形的敷设方式
详细描述
排管敷设是将电缆放入预制的管道中,管道可以是混凝土管、塑料管等材料制成 。适用于电缆线路较长、地形复杂、直埋敷设困难的场所。排管敷设可以减少对 地面的破坏,方便后期维护和检修。
隧道敷设
总结词
适用于大截面电缆和大电流电缆的敷设方式
详细描述
隧道敷设是将电缆放入专门的电缆隧道中,适用于大截面电缆和大电流电缆的敷设。可以减少对地面的占用,方 便电缆的维护和检修,同时可以避免外界因素对电缆的损坏。
为减小过电压对电缆的影响,应采取 相应的保护措施,如安装避雷器、过 电压保护器等。
防止热损坏
电力电缆敷设及注意事项

电力电缆敷设及注意事项电力电缆敷设是指将电力电缆按照一定的规格和要求布置在指定的位置,以传输电能的工作。
在电力电缆敷设过程中,需要注意一系列事项,以确保电力电缆能够正常运行和安全使用。
本文将围绕电力电缆敷设及注意事项展开讨论。
一、电力电缆敷设的步骤1.规划:在开始电力电缆敷设之前,需要进行周密的规划工作。
包括确定电缆的种类、规格、长度和敷设的路径等。
2.现场准备:在敷设电缆之前,需要完成现场的清理和平整。
确保敷设区域没有杂物和障碍物,并检查地面是否平整。
同时,还需要检查敷设路径是否存在障碍物,如管道和其他电缆等。
3.敷设方法:根据敷设区域的特点和电缆的种类,选择合适的敷设方法。
常见的敷设方法包括地下敷设、架空敷设和埋地敷设等。
4.电缆敷设:根据规划确定的敷设路径,将电缆敷设到指定的位置。
在敷设过程中,需要注意避免弯曲、挤压和扭曲等情况,以免影响电缆的导电性能。
5.接地:完成电缆敷设后,需要进行接地工作。
接地是指将电缆的金属护套或电缆屏蔽层与地面接触,形成良好的接地系统,以确保电缆的安全运行。
6.验收测试:在完成电缆敷设后,需要进行验收测试。
通过电阻测试、绝缘测试和放电测试等,验证电缆的导通性能和绝缘性能是否符合要求。
二、电力电缆敷设的注意事项1.选择合适的电缆:根据实际需求选择合适的电缆,包括电缆的种类、规格和材质等。
同时,还要考虑电力负荷、环境因素和敷设路径等因素。
2.合理布置电缆路径:在规划电缆敷设时,需要合理布置电缆的路径,避免与其他设备和管道发生干扰。
尽量选择直线敷设路径,减少电缆的弯曲和拉力。
3.定期检查电缆:定期检查电缆的外观和导电性能,及时发现并处理电缆的损坏、老化和故障。
特别是在暴雨、暴晒和严寒的环境中,需要加强对电缆的检查和维护工作。
4.防止电缆损坏:在电力电缆敷设过程中,需要保护电缆免受损坏。
可以采用保护管、护套和护栏等措施,防止电缆被刮蹭、损坏和挤压。
5.注意温度控制:电力电缆在敷设和使用过程中,要注意温度的控制。
中低压电力电缆敷设方式及要求

中低压电力电缆敷设方式及要求一、中低压电力电缆敷设方式:1.地下直埋敷设:该方式适用于电缆敷设在深度较浅的地下,如城市道路、农村道路、小区等地方。
敷设前应该进行地质勘测,确定土壤的承载力和张力。
埋置深度一般是电缆直径的0.7-1.2倍,若遇到较硬的地层,还需要进行隧道开挖。
为了保护电缆,需要在电缆周围填充砂、炭等材料,并且在地表挖掘的地方进行标注和围栏。
2.管道敷设:中低压电力电缆可以通过埋在管道内的方式进行敷设,该方式适用于需要保护电缆不受机械损伤的场所。
在敷设前,应对管道进行清理和维修,以确保管道无堵塞和破损。
敷设时,需要注意电缆的弯曲半径,避免过小的弯曲半径导致电缆损坏。
同时,为了方便维修和更换,还应设置阀门、检修口等设施。
3.桥架敷设:桥架敷设适用于电缆敷设在屋顶或是大型建筑物之间的场所。
桥架的选择应考虑电缆的负荷、环境条件、使用寿命等因素。
在敷设时,需要注意电缆的坐标、整齐、美观。
同时,还需考虑电缆的导热、导电等特性,在电缆过载时需安装散热设备。
4.架空敷设:架空敷设适用于农村、山区及临时用电的地方。
在架空敷设时,应保持电缆的张力,避免过大或过小。
同时,还需要考虑电缆的跨越、斜拉、排列等因素,以及适当设置电缆沟槽和电缆夹具。
二、中低压电力电缆敷设要求:1.确保安全:敷设过程中要注意人身安全,符合相关安全规范和要求。
敷设时,电缆应与其他管道、设备保持一定距离,避免相互干扰和损坏。
2.保护电缆:电缆在敷设过程中应避免受到机械损坏和过大的拉力。
地下敷设时,应保持适当的埋设深度,防止受到外力冲击。
架空敷设时,应注意电线杆、电缆悬挂点等设置的合理性。
3.关注环境:敷设电缆时,应考虑周边环境对电缆的影响。
如敷设于高温环境或潮湿环境中,应选用特殊材料的电缆,并进行相应的绝缘和防护措施。
4.耐久性和可维护性:电缆敷设需要考虑电缆的使用寿命和维护方便性。
选用合适的电缆材料和绝缘材料,确保电缆的耐久性。
同时,在设计时还要考虑到维修和更换电缆的方便性。

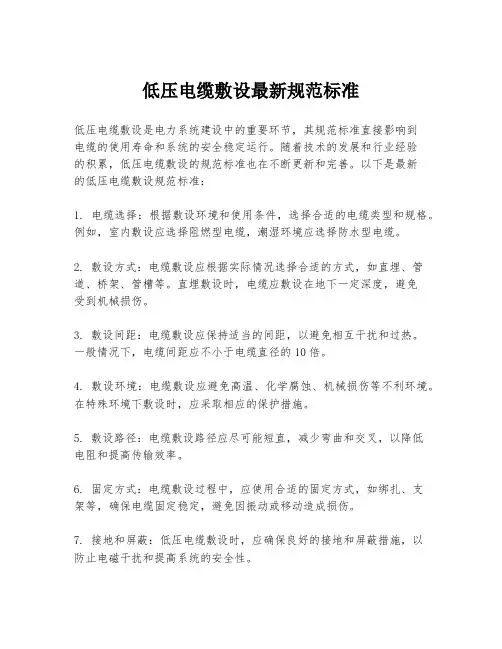

低压电缆敷设最新规范标准

低压电缆敷设最新规范标准低压电缆敷设是电力系统建设中的重要环节,其规范标准直接影响到电缆的使用寿命和系统的安全稳定运行。
随着技术的发展和行业经验的积累,低压电缆敷设的规范标准也在不断更新和完善。
以下是最新的低压电缆敷设规范标准:1. 电缆选择:根据敷设环境和使用条件,选择合适的电缆类型和规格。
例如,室内敷设应选择阻燃型电缆,潮湿环境应选择防水型电缆。
2. 敷设方式:电缆敷设应根据实际情况选择合适的方式,如直埋、管道、桥架、管槽等。
直埋敷设时,电缆应敷设在地下一定深度,避免受到机械损伤。
3. 敷设间距:电缆敷设应保持适当的间距,以避免相互干扰和过热。
一般情况下,电缆间距应不小于电缆直径的10倍。
4. 敷设环境:电缆敷设应避免高温、化学腐蚀、机械损伤等不利环境。
在特殊环境下敷设时,应采取相应的保护措施。
5. 敷设路径:电缆敷设路径应尽可能短直,减少弯曲和交叉,以降低电阻和提高传输效率。
6. 固定方式:电缆敷设过程中,应使用合适的固定方式,如绑扎、支架等,确保电缆固定稳定,避免因振动或移动造成损伤。
7. 接地和屏蔽:低压电缆敷设时,应确保良好的接地和屏蔽措施,以防止电磁干扰和提高系统的安全性。
8. 标识和记录:电缆敷设完成后,应进行清晰的标识,并记录电缆的类型、规格、走向等信息,便于日后的维护和管理。
9. 验收标准:电缆敷设完成后,应按照相关规范进行验收,确保敷设质量符合标准要求。
10. 维护和检修:定期对电缆进行维护和检修,及时发现并处理潜在的问题,确保电缆的长期稳定运行。
随着技术的进步和行业标准的更新,低压电缆敷设的规范标准也在不断地完善和发展。
从业者应持续关注最新的规范动态,确保电缆敷设工作的安全、高效和规范。
低压动力线路敷设及安全要求

径标志桩。
2.电缆路径上的其他安全措施。 (1)土中直埋、排管、穿管等肉眼无法判断走向的电缆路线,应设立路
(2)直埋敷设的电缆,其顶部距离地面不应小于 0.7m,当直埋在农田 时,应不小于 1m。开挖的土槽内应剔除砖石碎块,底部铺 0.1,m 厚细砂,电缆敷设后在 顶部和两侧再铺 0.1m 厚细砂,然后盖上保护板,保护官渡应超出电缆两侧各 0.05m。
槽内应光洁无毛刺,导线和线槽内都应该涂电力复合脂清除氧化层。 (4) 绝缘导线应采用专用的线夹、接续管连接。玻璃绝缘导线的绝缘
层、半导体层应使用专用工具,不得损伤导线,切口处绝缘层与线芯宜有 45 °倒角。连 接后进行绝缘护封,防止进水。
二、低压电缆线路 1.通用安全要求
(1)三相四线制低压系统应采用四芯电缆,不应采用三芯电缆另加一根 单芯电或其他导线作为中性线,更不应以电缆金属护套作中性线。
(3)排线敷设的电缆。排管可采用工管、陶土管或塑料管,高氯碱玻璃 波纹管因为有腐蚀电缆的可能,不应使用。管沟开挖后应垫平夯实,铺设厚度不小于
0.06m 后的素栓垫层,并向排水方向有 0.5%的排水坡度。管控内径应大于电缆至今的 1.5 倍,且不小于 90mm。排管敷设后顶部距离地面不小于 0.7m;距离人行道路面不应小于
9. 低压架空线与周围环境的最小安全间距如下表所列:(表格略) 10. 导线的连接 (1) 不同金属、不同规格、不同角质方向的导线严禁在挡距内连接。 (2) 铝绞线、铝合金线、钢芯铝绞线、钢绞线应采用压接活接续管连 接。导线在连接前应抢出表面的污垢,铝制压接管、铝制导线的接触面在涂一层电力复合 脂,用细钢丝刷刷除表面的氧化膜,并保留涂料进行压接。因为驴咋 i 空气中很快会氧化, 只有涂电力复合脂格里空气,才能在刷除氧化层后不再生成心的氧化层。 (3) 引流线,习惯称“跳线”、“搭头线”、“ 弓子线 ”。引流线两 端是不同金属导线时,搭接处应有可靠的过渡金具,列如铜铝过渡线夹。同金属的套现: 档导线截面为 35mm2 及以下时,绑扎长度≥150mm;导线截面为绑扎法大姐引流线的质量, 完全取决于施工人员当时的工艺水平,不及使用并沟线夹可靠,并购线夹按导线型号,线
低压电缆敷设方案

低压电缆敷设方案低压电缆敷设方案指的是在低压电力配电系统中,将电缆敷设到各个终端设备或用户的方案。
在设计敷设方案时,需要考虑到电缆的类型、敷设环境、敷设方式等因素,并确保电缆的安全和性能。
以下是一个低压电缆敷设方案的例子,包括敷设环境的评估、电缆的选择、敷设方式以及必要的验收测试。
1.敷设环境评估首先,需要对敷设环境进行评估。
包括测量电缆长度、分析地形地貌、评估敷设路径、检测地下管线等。
这些评估结果将有助于确定敷设的难易程度和选择适当的敷设方式。
2.电缆选择根据敷设环境的评估结果,选择合适的电缆类型和规格。
低压电缆的常见类型有铜芯电缆和铝芯电缆,根据敷设环境和功率需求,选择适合的导体材料和截面积。
3.敷设方式根据敷设环境和要求,选择合适的敷设方式。
常见的敷设方式有地下埋设、架空敷设和墙面线槽敷设。
地下埋设常用于长距离的电缆敷设,需要进行挖掘沟槽和密封保护措施。
架空敷设适用于无建筑物遮挡的区域,需要搭建电缆架空支架或吊挂电缆。
墙面线槽敷设适用于建筑物内部,需要进行墙面开槽和封闭。
4.敷设工艺根据敷设方式,进行相应的敷设工艺。
地下埋设时,需要先挖掘沟槽,然后将电缆放入并使用保护管和填埋材料覆盖。
架空敷设时,需要搭建支架或吊挂电缆,并进行固定和保护。
墙面线槽敷设时,需要先进行墙面开槽,并进行电缆沿线布置和固定。
然后使用线槽盖板或覆盖材料进行封闭。
5.验收测试完成敷设后,需要进行一系列的验收测试,以确保电缆敷设的质量和安全。
包括绝缘电阻测试、耐张强度测试、接地电阻测试等。
根据测试结果,做出相应的调整和修正,确保电缆敷设符合规范要求。
综上所述,低压电缆敷设方案需要综合考虑敷设环境、电缆类型、敷设方式以及验收测试等因素。
通过科学设计和合理施工,可以确保电缆敷设的质量和性能,提高低压电力配电系统的稳定性和安全性。
电力电缆的敷设讲课文档

现在一页,总共八十八页。
主要内容
1、电力电缆的运输、保管及质量检查 2、中低压电力电缆敷设方式及要求 3、电力电缆的陆地敷设施工 4、水下电缆的敷设 5、充油电缆、高落差电缆的敷设 6、电缆支架敷设 7、电力电缆敷设计算
现在二页,总共八十八页。
第一节 电力电缆的运输、保管及质量检查
现在十三页,总共八十八页。
海底电缆因制造得长度较长,其包装也不同于 其他电缆。
一般是将电缆盘绕于一个储缆盘或回转台上, 以备装到敷缆船,由敷缆船将电缆运到敷设地 区。
敷缆船是专门为敷设电缆而设计和建造的,船 上备有龙门吊、绞缆轴、充油系统等设施,但 也可用其他有专门为敷设电缆而附加机械设备 的船只。
现在四十一页,总共八十八页。
电缆沟敷设方式的优点:
1.造价低、占地较小; 2.检修更换电缆较方便; 3.走线容易且灵活方便; 4.适用于不能直埋地下且无机动车负载的通道,
(2)当电缆额定电压值增加后,电缆直径和弯曲半 径也随之加大,电缆盘轮毂尺寸和体积随之加大。
现在十页,总共八十八页。
(3)充油电缆应按国家有关标准和技术要求进行生产 验收、外观检查,出厂前应将电缆包装好,以保证安全 运输,避免外力或机械损伤。
(4)运输车上的电缆盘除前述要求的垫塞牢固外,还要 防止太阳光直接照射。
现在十六页,总共八十八页。
(2)电缆盘不得平卧放置,在室外存放充油 电缆时,应有遮篷,防止太阳直接照晒电缆, 并有防止遭受机械损伤和附件丢失的措施。
(3)电缆在保管期间,电缆盘及包装应完好, 标志明显齐全,材料封端严密,当有缺陷时, 应及时采取处理措施。
(4)充油电缆的油压随环境温度的升降而增 减,在存放时应使压力供油箱内的油有一定的 容量,以保证电缆在环境最低温度时,其油压 不低于0.05MPa。
电力电缆、控制电缆敷设规范

电力电缆、控制电缆敷设要求1、电力电缆敷设1.1电缆施放前检查外观无缺陷,破损,用1000V摇表检查绝缘,要求大于10MΩ。
1.2检查电缆施放前所有布管,布线槽、电缆沟内安装工作是否完成,是否符合施工规范及设计要求,清理电缆沟内桥架内杂物,用软质棉纱检查管路的通畅,所有接地是否完好方具备电缆施放条件。
1.3在施放过程中保持电缆的清洁,以及电缆在进入配电室、控制室、夹层时先将各控制室内的灰尘污物清理干净。
电缆施放完成后再次对控制室污物灰尘进行清理。
1.3电缆在施放过程中应做好记录,记录内容见附表1。
电缆两端有明确的标识牌,标识包含以下内容:1、电缆标号2、电缆长度1.4动力电缆在桥架内的的填充率不大于50%。
1.5架内敷设的电缆,应用尼龙卡带,绑线或金属卡子举行固定,固定点要求如下:1.5.1水平敷设时,电缆首末两头及转弯、电缆中间接头的两头处。
1.5.2垂直敷设时,每隔1000-1500mm。
1.5.3不同标高的端部。
1.6在电缆施放过程中各种转弯处应加导板防止电缆划伤,保护电缆的外部不受大力的损伤,在弯通处、伸缩缝处应留有余量,在电缆沟、电缆桥架内每施放一组电缆应排列绑扎固定。
1.7电缆在沟道、桥架及盘柜内安装敷设时转弯半径应满足≥20D。
1.8电缆在沟道及桥架内应平行均匀排布,码排整齐。
禁止交叉、积聚排布。
1.9所有电缆在终端头与接头附近均应留备用长度。
电缆两侧的相位色标应一致。
1.10电缆施放完成后检查整个回路内电缆不承受除电缆压力外其他外力,如拉力、扭力等。
1.11低压电缆终端头精心制作,制作前应用1000V兆欧表,再次检查电缆绝缘是否在施放过程中被破坏,清理制作环境应清洁,认真、负责做好每个电缆终端头并完善接零、接地。
1.12电缆施放完成后,再次清理桥架沟道内电缆,保证桥架内无杂物灰尘,电缆表面干净无油污灰尘,并加强固定,整理标识牌,盖好桥架及沟盖板。
1.13对于现场电缆桥架电缆敷设完毕,应及时加盖盖板,以防火、防砸。
高、低压电力电缆安装要求(四篇)

高、低压电力电缆安装要求1. 设计规范:高压电力电缆的安装必须按照国家相关规范和标准进行设计,包括《电力电缆布置设计规范》、《电力工程设计规范》等。
2. 材料选择:高压电力电缆的选择应符合电缆规范要求,包括额定电压、导体材料、绝缘材料等。
同时还需要选择合适的绝缘电缆附件和接头。
3. 导线敷设:高压电力电缆导线的布放应符合规范要求,应保持导线的曲率半径,避免过度弯曲,确保电缆的安全运行。
4. 电缆保护:高压电力电缆在敷设过程中应采取必要的保护措施,避免电缆受到外力损伤。
同时,电缆敷设应采用合适的电缆保护管、电缆槽等设施,保护电缆不受机械破坏。
5. 接头处理:高压电力电缆的接头应按照规范要求进行处理,包括绝缘处理、屏蔽处理和接地处理等。
接头的施工应由专业人员进行,确保接头的质量和安全。
6. 电缆敷设深度:高压电力电缆的敷设深度应按照规范要求进行设计,一般应保证电缆埋深在1.2米以上,并在电缆上方设置合适的警示标识,以防止非专业人员的误损。
7. 电缆搭挂:在特定情况下,高压电力电缆可以采取悬挂方式进行敷设,此时应按照规范的要求进行固定和支撑,避免电缆在运行中受到外界力的干扰。
高、低压电力电缆安装要求(二)1. 设计规范:低压电力电缆的安装也要按照国家相关规范和标准进行设计,如《电力电缆布置设计规范》、《低压电力配电工程施工及验收规范》等。
2. 导线敷设:低压电力电缆的导线应保持适当的曲率半径,避免过度弯曲,同时要与其他线路、设备保持一定的安全距离。
3. 电缆保护:低压电力电缆在敷设过程中应采取适当的保护措施,如电缆桥架、电缆槽等,保护电缆不受机械破坏。
4. 接头处理:低压电力电缆的接头施工应由专业人员进行,接头的绝缘处理和屏蔽处理要符合规范要求。
5. 接地处理:低压电力电缆的接地处理应符合规范要求,确保电缆系统的接地电阻满足规定范围。
6. 电缆敷设深度:低压电力电缆的敷设深度一般应保证在0.7米以上,埋深在1.2米以上的地下应设置保护层。
电缆敷设布置一般规定、方式选择原则与敷设布线安装方法

电缆敷设布置一般规定、方式选择原则与布线安装方法(一)、电缆的路径选择,应符合下列规定:1、应避免电缆遭受机械性外力、过热、腐蚀等危害。
2、满足安全要求条件下,应保证电缆路径最短。
3、应便于敷设、维护。
4、宜避开将要挖掘施工的地方。
5、充油电缆线路通过起伏地形时,应保证供油装置合理配置。
(二)、电缆敷设方式要求:1、电缆在任何敷设方式及其全部路径条件的上下左右改变部位,均应满足电缆允许弯曲半径要求。
2、电缆的允许弯曲半径,应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆,其允许弯曲半径可按电缆外径的20倍计算。
(三)、同一通道内电缆数量较多时,若在同一侧的多层支架上敷设,应符合下列规定:1、应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。
2、当水平通道中含有35kV以上高压电缆,或为满足引入柜盘的电缆符合允许弯曲半径要求时,宜按“由下而上”的顺序排列。
3、在同一工程中或电缆通道延伸于不同工程的情况,均应按相同的上下排列顺序配置。
4、支架层数受通道空间限制时,35kV及以下的相邻电压级电力电缆,可排列于同一层支架上,1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
5、同一重要回路的工作与备用电缆实行耐火分隔时,应配置在不同层的支架上。
(四)、同一层支架上电缆排列的配置,宜符合下列规定:1、控制和信号电缆可紧靠或多层叠置。
2、除交流系统用单芯电力电缆的同一回路可采取品字形(三叶形)配置外,对重要的同一回路多根电力电缆,不宜叠置。
3、除交流系统用单芯电缆情况外,电力电缆相互间宜有1倍电缆外径的空隙。
(五)、交流系统用单芯电力电缆电流选择原则:1、交流系统用单芯电力电缆的相序配置及其相间距离,应同时满足电缆金属护层的正常感应电压不超过允许值,并宜保证按持续工作电流选择电缆截面小的原则确定。
2、未呈品字形配置的单芯电力电缆,有两回线及以上配置在同一通路时,应计入相互影响。
中低压电力电缆敷设方式及要求

支架和夹具的金属部件严重锈蚀
(2)做好电缆的排水工作应考虑的事项
对电缆的护层质量进行逐段检查
对土建质量进行认真验收
电缆构筑物内应设排水设施
① 有条件时,在比较潮湿的电缆构筑物内安装良
好的通风设备去湿气。
32
根据《电缆设计规范》的规定,在有化 学腐蚀液体或高温熔化金属溢流的场所或 在载重车辆频繁经过的地段;经常有工业 水溢流、可燃粉油弥漫的厂房内等场所, 不得使用电缆沟。
有防爆、防火要求的明敷电缆应采用埋 砂敷设的电缆沟。
13
电 缆 沟 敷 设
14
敷缆机具布置
15
敷设 后的 电缆 实景
16
4 .电缆隧道敷设
•缺点:
–建设隧道工作量大,土建材料量大, –工期长,建设费用大, –占地面积大, –与其他地下构筑物交叉不易避让,附属设施多。 20
5.架空绝缘电缆敷设
•架空绝缘电缆敷设,简称架空敷设。
–架空电缆通常悬挂在电杆或建筑物墙上, 而电缆本身带有悬挂线的用于悬挂在户外 地面之上的敷设方式。
•悬挂电缆架设方式的优点
•目前我国使用最多的10kV架空电缆是黑色 交联聚乙烯无外屏蔽单芯电缆。
22
架空电缆用终端头和直通接头
23
架空电缆分支接头
1—橡胶预制绝缘体;2—分支电缆;3—分支连接金具;4—压板;5—干 线电缆;6—半导电带;7—绝缘橡胶自粘带; 8—不锈钢套夹;9—不锈 钢衬板;10—不锈钢锁紧条
24
架空绝缘电缆敷设
7
2、排管敷设
• 主要优点:
– 外力破坏很少 – 寻找漏油点方便 – 增设、拆除和更换方便 – 占地小,能承受大的荷重 – 电缆之间无相互影响
• 不足之处:
110kV及以上电力电缆的敷设

2019/12/19
24
2019/12/19
25
2019/12/19
26
架空电缆线路
2019/12/19
27
二、中低压电力电缆线路敷设的一般要求 1.电缆线路允许弯曲半径 表3-4
2019/12/19
28
2.电缆线路电缆敷设允许高差
2019/12/19
29
3.电缆最低允许敷设温度
在敷设前24h内的平均温度以及敷设现场的温度 不应低于表3-6所列值。否则应该将电缆预热。
如人行道、变电站内、工厂厂区内等场所。
2019/12/19
16
其不足之处是:
1.施工检查及更换电缆时须搬动大量笨重的盖 板;
2.施工时外物不慎落入沟中易将电缆碰伤。
在有化学腐蚀液体或高温熔化金属溢流的场所 或在载重车辆频繁的地段,以及经常有工业水 溢流、可燃粉尘弥漫的厂房内等场所,不得采 用电缆沟。
直埋敷设电缆,一般以一盘电缆的长度为一施工段。
施工顺序为:预埋过路导管,挖掘电缆沟,敷设电缆, 电缆上覆盖15cm厚的细土,盖电缆保护盖板及标志带, 回填土。
当第一段敷设完工清理之后,再进行第二段敷设施工。 直埋敷设电缆后应符合表3-2所列的各项质量标准。
2019/12/19
7
2019/12/19
2019/12/19
32
2019/12/19
33
第三节、充油及高落差电缆的敷设
充油电缆敷设方法与其他电缆基本相同。
但因充油电缆体积大、质量大、结构复杂,在施工 技术方面比普通中低压电缆的要求严格得多。
必须根据工程设计书了解整个工程概况,并结合工 程的具体要求和特点,选择电缆敷设机具,拟定电 缆就位方案,制定施工计划、编写施工作业指导书, 以便合理地进行工程管理和施工人员的配备,从施 工管理、技术、安全及质量上建立起有效的工程管 理网络。
电力电缆敷设规范

电力电缆敷设规范电力电缆敷设规范是为了保证电力电缆的安全可靠运行,同时提高电力系统的运行效率和维护管理水平而制定的。
下面是电力电缆敷设规范的一些主要内容。
1. 敷设前的准备工作:1.1 确定敷设区域的土质、地下水位等情况,以确定敷设的方式和条件。
1.2 制定详细的敷设方案,包括敷设路线、敷设深度、敷设方式等。
1.3 确定敷设所需的电缆类型、规格和数量,并进行充分的备货准备。
2. 敷设过程中的要求:2.1 敷设电缆时,应保持电缆的清洁,避免沾染灰尘、杂物等。
2.2 在敷设中,应注意电缆的弯曲半径和拉力,避免超过规定的限制,以防止电缆的损坏。
2.3 在电缆穿越隧道、桥梁等特殊场所时,应采用防爆、防水等特殊措施保护电缆。
2.4 敷设电缆时,应确保电缆的接头、终端等部位的保护措施得当,避免潮湿、腐蚀等因素对电缆的损害。
3. 敷设后的检测和验收:3.1 在敷设完成后,应进行电缆的试验和检测,包括绝缘阻抗、耐压测试等,来确保电缆的质量和性能达到要求。
3.2 对电缆敷设的质量和工程施工进行定期验收和检查,确保施工符合规范。
3.3 对敷设完成的电缆进行标识和记录,包括电缆编号、型号、规格、敷设日期等,以便日后的维护管理。
4. 电缆敷设的其他要求:4.1 在施工过程中,应遵守安全操作规程,保证施工人员和附近居民的安全。
4.2 在敷设过程中,应遵循环保要求,减少对环境的污染。
4.3 在敷设现场,应做好现场管理,保持整洁,并按照规定进行清理和恢复工作。
综上所述,电力电缆敷设规范是一个系统的、有条理的、细致入微的规定,旨在保证电缆的安全运行,提高电力系统的运行效率和管理水平。
只有合理执行这些规范要求,才能保证电缆敷设工程的质量和安全。
高、低压电力电缆安装要求

高、低压电力电缆安装要求高、低压电力电缆安装是电力工程中的重要环节,它直接关系到电力系统的正常运行和安全性。
以下是高、低压电力电缆安装的一些基本要求。
一、施工准备1. 按照设计要求,选购符合国家标准和规范要求的电力电缆,并进行验收。
2. 制定施工方案,确定施工路线、施工设备及人员配置。
3. 清理施工现场,保证工地整洁,并确保施工现场的安全。
二、电缆敷设1. 根据设计要求,确定电缆敷设的路径和方式。
一般来说,应尽量避免与其他设备的干扰和受力,同时要确保电缆的保护和敷设的美观。
2. 对于高压电缆,应将其埋入地下,埋深一般为1-1.5米,要求埋设在干燥、排水良好的地方。
3. 低压电缆可以埋入地下,也可以采用架空敷设的方式,但要保证其安全可靠,并与其他设备保持一定的间隙。
4. 在电缆敷设过程中,要注意保护电缆的绝缘层,避免划伤或损坏。
三、电缆接头和终端处理1. 根据电力工程设计图纸,正确选择电缆接头和终端设备。
2. 在接头和终端处理中,要严格按照厂家提供的产品说明书进行操作,并确保接头和终端的质量合格。
3. 接头和终端的安装应严密可靠,避免出现接触不良、漏水、放电等问题。
4. 在接头和终端处理后,要进行电阻和绝缘测试,确保连接质量合格。
四、电缆的固定和保护1. 电缆的固定应符合国家标准和规范要求。
常用的固定方式包括电缆托架、电缆槽、电缆桥架等,要保证电缆的安全运行并方便维修。
2. 对于埋地电缆,要在埋设过程中采取防腐措施,保护电缆免受化学腐蚀。
3. 电缆的保护措施要有效,保证电缆免受外界物理损伤和水患等自然灾害的影响。
4. 在电缆固定和保护的过程中,要遵守安全操作规程,确保人员的安全。
五、验收和测试1. 完成电缆安装后,要进行必要的验收和测试。
包括测量电阻、绝缘电阻、电气强度等参数,以确保电缆连接质量符合要求。
2. 对于高压电缆,还需要进行局部放电检测,以判断绝缘是否正常。
3. 在验收和测试过程中,要及时记录测试结果,并按照规范要求进行归档。
中低压电缆安装施工方案

本工程为中低压电缆安装工程,主要涉及电缆敷设、电缆头制作安装、电缆保护等环节。
工程范围为0.6/1kV以下的室内聚氯乙烯绝缘、聚氯乙烯护套电力电缆的安装。
为确保施工质量和安全,特制定以下施工方案。
二、施工准备1. 材料准备:电缆、电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求,并具备产品出厂合格证。
2. 工具准备:压线钳、钢锯、扳手、钢锉、摇表、万用表、试铃、钢卷尺等。
3. 施工人员:具备相关资质的电工、电缆安装工等。
4. 施工现场:确保施工现场安全、整洁、有序,满足电缆敷设、安装要求。
三、施工流程1. 电缆敷设(1)根据设计图纸,确定电缆敷设路径,确保路径合理、安全。
(2)在电缆敷设前,对电缆进行检查,确保电缆质量符合要求。
(3)按照电缆敷设路径,依次进行电缆敷设,确保电缆敷设平直、整齐。
(4)电缆敷设完毕后,进行电缆固定,防止电缆在运行过程中发生位移。
2. 电缆头制作安装(1)根据电缆规格、型号,选择合适的电缆终端头套。
(2)剥去电缆外包绝缘层,将电缆头套下部先套入电缆。
(3)按照电缆头套长度和内径,用塑料带采用半叠法包缠电缆,确保塑料带包缠紧密,形状呈枣核状。
(4)将电缆头套上部套上,与下部对接、套严。
(5)压电缆芯线接线鼻子,确保接线鼻子压接坑在两道以上。
(6)根据不同相位,使用黄、绿、红、四色塑料带分别包缠电缆各芯线至接线鼻子的压接部位。
(7)将做好终端头的电缆固定在预先做好的电缆头支架上,并将芯线分开。
(8)根据接线端子的型号,选用螺栓将电缆接线端子压接在设备上。
3. 电缆保护(1)在电缆敷设过程中,对电缆进行保护,防止电缆受到损伤。
(2)对电缆进行接地处理,确保电缆安全运行。
四、施工注意事项1. 电缆敷设过程中,确保电缆平直、整齐,防止电缆在运行过程中发生位移。
2. 电缆头制作安装过程中,确保接线鼻子压接坑在两道以上,确保电缆接头质量。
电缆敷设方式选择原则及方法

电缆敷设方式选择原则及方法(一)、电缆敷设方式的选择,应视工程条件、环境特点和电缆类型、数量等因素,以及满足运行可靠、便于维护和技术经济合理的原则来选择。
(二)、电缆直埋敷设方式的选择,应符合下列规定:1、同一通路少于6根的35kV及以下电力电缆,在厂区通往远距离辅助设施或城郊等不易有经常性开挖的地段,宜采用直埋;在城镇人行道下较易翻修情况或道路边缘,也可采用直埋。
2、厂区内地下管网较多的地段,可能有熔化金属、高温液体溢出的场所,待开发有较频繁开挖的地方,不宜用直埋。
3、在化学腐蚀或杂散电流腐蚀的土壤范围内,不得采用直埋。
1、在有爆炸危险场所明敷的电缆,露出地坪上需加以保护的电缆,以及地下电缆与公路、铁道交叉时,应采用穿管。
2、地下电缆通过房屋、广场的区段,以及电缆敷设在规划中将作为道路的地段,宜采用穿管。
3、在地下管网较密的工厂区、城市道路狭窄且交通繁忙或道路挖掘困难的通道等电缆数量较多时,可采用穿管。
(四)、下列场所宜采用浅槽敷设方式:1、地下水位较高的地方。
2、通道中电力电缆数量较少,且在不经常有载重车通过的户外配电装置等场所。
1、在化学腐蚀液体或高温熔化金属溢流的场所,或在载重车辆频繁经过的地段,不得采用电缆沟。
2、经常有工业水溢流、可燃粉尘弥漫的厂房内,不宜采用电缆沟。
3、在厂区、建筑物内地下电缆数量较多但不需要采用隧道,城镇人行道开挖不便且电缆需分期敷设,同时不属于上述情况时,宜采用电缆沟。
4、有防爆、防火要求的明敷电缆,应采用埋砂敷设的电缆沟。
(六)、电缆隧道敷设方式的选择,应符合下列规定:1、同一通道的地下电缆数量多,电缆沟不足以容纳时应采用隧道。
2、同一通道的地下电缆数量较多,且位于有腐蚀性液体或经常有地面水流溢的场所,或含有35kV以上高压电缆以及穿越公路、铁道等地段,宜采用隧道。
3、受城镇地下通道条件限制或交通流量较大的道路下,与较多电缆沿同一路径有非高温的水、气和通讯电缆管线共同配置时,可在公用性隧道中敷设电缆。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3.电缆沟敷设
•电缆敷设在预先砌好的电缆沟中的敷设方式
–一般采用混凝土和砖砌结构,其顶部可用盖板覆盖,且与地坪平 相齐,或稍有上下。 –电缆沟敷设是用于变电站出线及重要街道,电缆的条数多或多种 电压等级线路平行的地段,穿越公路铁路等地段。 –电缆沟敷设示意图。
11
•电缆沟敷设的优点
–造价低,占地较小。 –检修更换电缆较方便, –走线容易且灵活方便 –适用于不能直埋地下且无机动车负载的通道,如人行 道,变电站内,工厂厂区内等场所。
– 管内径不小于电缆外径的1.5倍,且不能少于100毫米, 以便于敷设电缆,管子内壁要求光滑,保证敷设时不损 伤电缆外护套。
– 敷设时的牵引力不得超过电缆最大的运行拉力 – 有接头的工作井内的电缆应有重叠,长度一般不超过
1.5m – 工作井应有良好的接地装置,在井壁拥有预埋的拉环以
方便敷设时牵引。
10
13
电 缆 沟 敷 设
14
敷缆机具布置
15
敷设 后的 电缆 实景
16
4 .电缆隧道敷设
电缆敷设在地下隧道内,称电缆隧道敷设。 适用场合
17
电缆布置
18
电缆隧道敷设
(a)矩型隧道;(b)圆形隧道
19
•电缆隧道敷设方式
–混凝土槽中敷设:
–隧道侧壁上悬挂敷设
•钢索悬挂
•钢骨尼龙钩悬挂
•优点:
•缺点:
–施工检查及更换电缆时,须搬动大量笨重的盖板; –施工时,外物不慎落入沟中,容易将电缆碰伤。
12
(2)电缆沟敷设的规定
根据《电缆设计规范》的规定,在有化学腐 蚀液体或高温熔化金属溢流的场所或在载重车 辆频繁经过的地段;经常有工业水溢流、可燃 粉油弥漫的厂房内等场所,不得使用电缆沟。
有防爆、防火要求的明敷电缆应采用埋砂敷 设的电缆沟。
5)管路纵向连接处的弯曲度,应符合牵引电缆时不致损 伤的要求;
6)管孔端应有防止损伤电缆的处理。
7)电缆在管道中平行敷设时,两相电缆的中心距离应
等于2 倍管道内径D,而管道内径则应为:D≥1.3d(电缆
外径)或D≥d+30mm。
9
2、排管敷设
• 排管内的敷设安装规范要求是:
– 一般敷设在排管内的电缆采用无铠装的裸电缆或塑料外 护套电缆。
缆设计规范》 (GB 50217 一2007)的 规定,应符合下列规定:
– ① 避开含有酸、碱强腐蚀或杂散电流电化 学腐蚀严重影响的地段;
– ② 未采用防护措施时,避开白蚁危害地带、 热源影响和易遭受外力损伤的区段。
5
第一节 中、低压电缆敷设方式
1 .电缆线路直接埋设 • 直埋敷设电缆,一般以一盘电缆的长度
为一施工段。 • 施工顺序为:
– 预埋过路导管,挖掘电缆沟,敷设电缆, 电缆上覆盖15om 厚的细土,盖电缆保护 盖板及标志带,回填土。
– 当第一段敷设完工清理之后,再进行第二 段致设施工。
6
2、排管敷设
• 电缆敷设在预先埋设于地下管子中的一种电缆敷设方式。 • 适用于地下电缆与公路、铁路交叉,地下电缆通过房时, 根据《设计规范》的规定,应符合下列
要求:
1)管孔数宜按发展预留适当备用。
2)•缆芯工作温度相差大的电缆,宜分别配置于适当间 距的不同排管组。
3)管路顶部土壤覆盖厚度不宜小于0.5m;
4)管路应置于经整平夯实土且有足以保持连续平直的垫 块上;纵向排水坡度不宜小于0.2%。
–维护检修及更换电缆方便。
–能可靠的防止外力破坏。敷设时不受外界条件影响。
–寻找故障点方便,修复,恢复送电快。
•缺点:
–建设隧道工作量大,土建材料量大,
–工期长,建设费用大,
–占地面积大,
–与其他地下构筑物交叉不易避让,附属设施多。
20
电第二节 电缆敷设要求 设工程
• 1、电缆敷设中的几项规定 • ⑴敷设电缆需弯曲时不得超过电缆弯曲半径允许值; • ⑵垂直敷设油浸纸绝缘电缆规定了最高点与最低点的水平落
差,当超过时,应采用适用于高落差的橡塑绝缘、不滴流电 缆或在电缆中间加塞止式电缆接头; • ⑶根据电缆类型或结构不同,规定了允许敷设温度; • ⑷一般要求在电缆头和电缆接头附近留有备用长度,以供检 修使用,直埋电缆还应在全长上留少量裕度,以适应敷设时 出现的波形。
21
第二节 电缆敷设要求 • 1.电缆线路允许弯曲半径
电力电缆线路

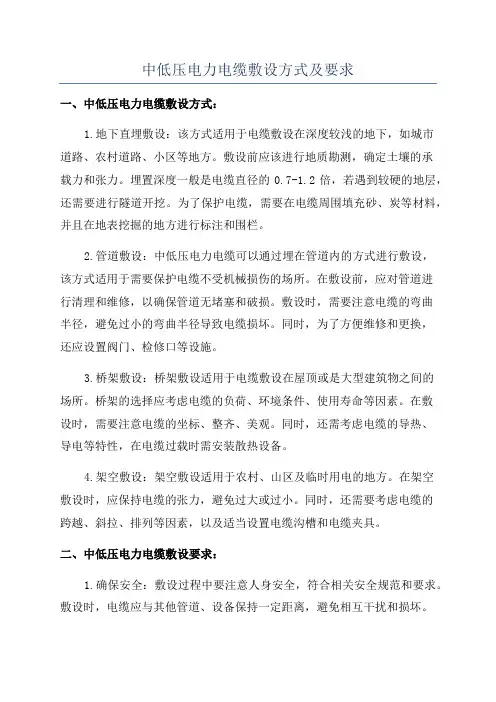

中、低压电力电缆敷设方 式及要求
1
第一节 中、低压电缆敷设方式
一、敷设方式
– 常用电缆构筑物有电缆挖沟直接埋设、电缆沟、 隧道和竖井、排管、吊架及桥梁等
1 .电缆线路直接埋设
2
第一节 中、低压电缆敷设方式
1 .电缆线路直接埋设
– 电缆线路直接埋设在地面下0.7-1.5m 深的 壕沟中的敷设方式。
22
2.电缆线路电缆敷设允许高差
电缆线路的最高点和最低点之间的最大高度允许位差.
23
3.电缆最低允许敷设温度
• 在敷设前24h•内的平均温度以及敷设现场的温度不应低于表 3—6所列值
24
•两种预热方法:
1 .电缆线路直接埋设 • 但电缆线路直埋敷设方式的不足之处在
于:
– ① 容易遭受外力破坏; – ② 巡视、寻找漏油故障点不方便; – ③ 增设、拆除、故障修理都要开挖路面,
影响市容和交通; – ④ 不能可靠地防止外部机械损伤; – ⑤ 易受土壤的化学作用。
4
第一节 中、低压电缆敷设方式
1 .电缆线路直接埋设 • 直埋敷设电缆的路径选择,应根据《 电
场等区段,城市道路狭窄,而且交通繁忙和道路挖掘困难的 通道,电缆条数较多(一般10-20根间)的情况与道路少弯 曲的地方。
7
2、排管敷设
• 主要优点: – 外力破坏很少 – 寻找漏油点方便 – 增设、拆除和更换方便 – 占地小,能承受大的荷重 – 电缆之间无相互影响
• 不足之处: – 管道建设费用大。 – 管道弯曲半径大 – 电缆热伸缩容易引起金属护套疲劳,管道有斜坡时,要采取防止斜坡滑 落措施 – 电暖散热条件差,使载流量受限制, – 更换电缆困难。
– 它适用于市区人行道、公园绿地及公共建 筑间的边缘地带,是最经济、简便的敷设 方式,应优先采用。
• 电缆线路直接埋设的主要优点包括:
– ① 电缆散热良好;
– ② 转弯敷设方便。
– ③ 施工简便、施工下期短、使于维修.
– ④ 造价低,工程材料最省;
– ⑤ 线路输送容量大
3
第一节 中、低压电缆敷设方式
