各种集成电路介绍

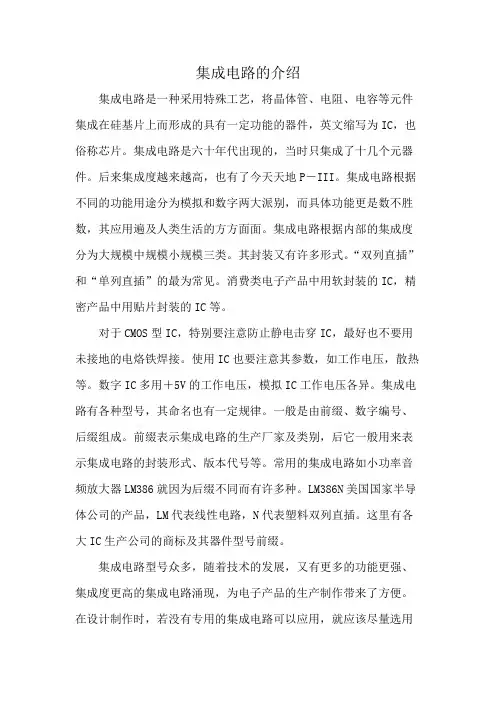

集成电路的介绍
集成电路的介绍集成电路是一种采用特殊工艺，将晶体管、电阻、电容等元件集成在硅基片上而形成的具有一定功能的器件，英文缩写为IC，也俗称芯片。
集成电路是六十年代出现的，当时只集成了十几个元器件。
后来集成度越来越高，也有了今天天地P－III。
集成电路根据不同的功能用途分为模拟和数字两大派别，而具体功能更是数不胜数，其应用遍及人类生活的方方面面。
集成电路根据内部的集成度分为大规模中规模小规模三类。
其封装又有许多形式。
“双列直插”和“单列直插”的最为常见。
消费类电子产品中用软封装的IC，精密产品中用贴片封装的IC等。
对于CMOS型IC，特别要注意防止静电击穿IC，最好也不要用未接地的电烙铁焊接。
使用IC也要注意其参数，如工作电压，散热等。
数字IC多用＋5V的工作电压，模拟IC工作电压各异。
集成电路有各种型号，其命名也有一定规律。
一般是由前缀、数字编号、后缀组成。
前缀表示集成电路的生产厂家及类别，后它一般用来表示集成电路的封装形式、版本代号等。
常用的集成电路如小功率音频放大器LM386就因为后缀不同而有许多种。
LM386N美国国家半导体公司的产品，LM代表线性电路，N代表塑料双列直插。
这里有各大IC生产公司的商标及其器件型号前缀。
集成电路型号众多，随着技术的发展，又有更多的功能更强、集成度更高的集成电路涌现，为电子产品的生产制作带来了方便。
在设计制作时，若没有专用的集成电路可以应用，就应该尽量选用应用广泛的通用集成电路，同时考虑集成电路路的价格和制作的复杂度。
在电子制作中，有许多常用的集成电路，如NE555（时基电路）、LM324（四个集成的运算放大器）、TDA2822（双声道小功率放大器）、KD9300（单曲音乐集成电路）、LM317（三端可调稳压器）等。

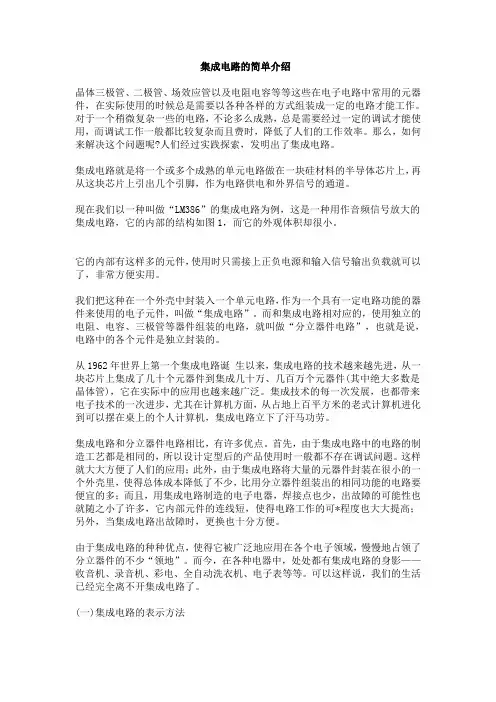

集成电路的简单介绍
集成电路的简单介绍晶体三极管、二极管、场效应管以及电阻电容等等这些在电子电路中常用的元器件，在实际使用的时候总是需要以各种各样的方式组装成一定的电路才能工作。
对于一个稍微复杂一些的电路，不论多么成熟，总是需要经过一定的调试才能使用，而调试工作一般都比较复杂而且费时，降低了人们的工作效率。
那么，如何来解决这个问题呢?人们经过实践探索，发明出了集成电路。
集成电路就是将一个或多个成熟的单元电路做在一块硅材料的半导体芯片上，再从这块芯片上引出几个引脚，作为电路供电和外界信号的通道。
现在我们以一种叫做“LM386”的集成电路为例，这是一种用作音频信号放大的集成电路，它的内部的结构如图1，而它的外观体积却很小。
它的内部有这样多的元件，使用时只需接上正负电源和输入信号输出负载就可以了，非常方便实用。
我们把这种在一个外壳中封装入一个单元电路，作为一个具有一定电路功能的器件来使用的电子元件，叫做“集成电路”。
而和集成电路相对应的，使用独立的电阻、电容、三极管等器件组装的电路，就叫做“分立器件电路”，也就是说，电路中的各个元件是独立封装的。
从1962年世界上第一个集成电路诞生以来，集成电路的技术越来越先进，从一块芯片上集成了几十个元器件到集成几十万、几百万个元器件(其中绝大多数是晶体管)，它在实际中的应用也越来越广泛。
集成技术的每一次发展，也都带来电子技术的一次进步，尤其在计算机方面，从占地上百平方米的老式计算机进化到可以摆在桌上的个人计算机，集成电路立下了汗马功劳。
集成电路和分立器件电路相比，有许多优点。
首先，由于集成电路中的电路的制造工艺都是相同的，所以设计定型后的产品使用时一般都不存在调试问题。
这样就大大方便了人们的应用；此外，由于集成电路将大量的元器件封装在很小的一个外壳里，使得总体成本降低了不少，比用分立器件组装出的相同功能的电路要便宜的多；而且，用集成电路制造的电子电器，焊接点也少，出故障的可能性也就随之小了许多，它内部元件的连线短，使得电路工作的可*程度也大大提高；另外，当集成电路出故障时，更换也十分方便。

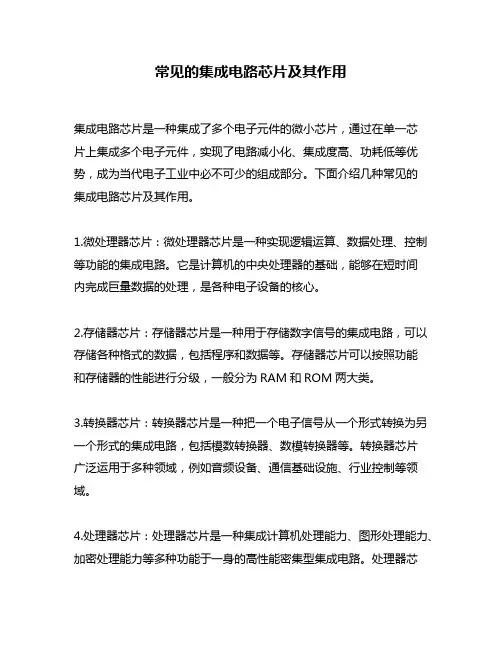

常见的集成电路芯片及其作用
常见的集成电路芯片及其作用
集成电路芯片是一种集成了多个电子元件的微小芯片，通过在单一芯
片上集成多个电子元件，实现了电路减小化、集成度高、功耗低等优势，成为当代电子工业中必不可少的组成部分。
下面介绍几种常见的
集成电路芯片及其作用。
1.微处理器芯片：微处理器芯片是一种实现逻辑运算、数据处理、控制等功能的集成电路。
它是计算机的中央处理器的基础，能够在短时间
内完成巨量数据的处理，是各种电子设备的核心。
2.存储器芯片：存储器芯片是一种用于存储数字信号的集成电路，可以存储各种格式的数据，包括程序和数据等。
存储器芯片可以按照功能
和存储器的性能进行分级，一般分为RAM和ROM两大类。
3.转换器芯片：转换器芯片是一种把一个电子信号从一个形式转换为另一个形式的集成电路，包括模数转换器、数模转换器等。
转换器芯片
广泛运用于多种领域，例如音频设备、通信基础设施、行业控制等领域。
4.处理器芯片：处理器芯片是一种集成计算机处理能力、图形处理能力、加密处理能力等多种功能于一身的高性能密集型集成电路。
处理器芯
片广泛应用于各种高端的数字设备，包括游戏机、智能手机等。
5.功率放大器芯片：功率放大器芯片是一种专用于电力放大和电流驱动的集成电路，用于提高信号提高功率和改善音质。
功率放大器芯片广泛应用于高保真音响、小型音响和汽车音响厂商等领域。
总之，集成电路芯片在信息技术、通信、控制、计算机等领域发挥着重要的作用。
各种芯片的不断创新和发展，将会为未来数字经济带来更多的新机遇、新动力。

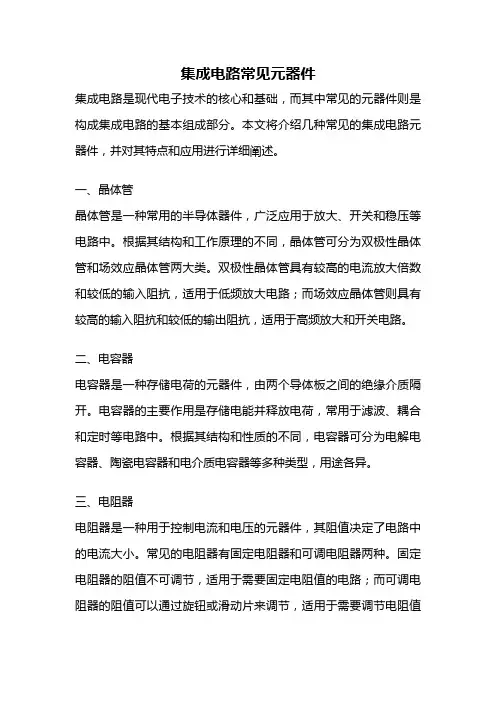

集成电路常见元器件
集成电路常见元器件集成电路是现代电子技术的核心和基础，而其中常见的元器件则是构成集成电路的基本组成部分。
本文将介绍几种常见的集成电路元器件，并对其特点和应用进行详细阐述。
一、晶体管晶体管是一种常用的半导体器件，广泛应用于放大、开关和稳压等电路中。
根据其结构和工作原理的不同，晶体管可分为双极性晶体管和场效应晶体管两大类。
双极性晶体管具有较高的电流放大倍数和较低的输入阻抗，适用于低频放大电路；而场效应晶体管则具有较高的输入阻抗和较低的输出阻抗，适用于高频放大和开关电路。
二、电容器电容器是一种存储电荷的元器件，由两个导体板之间的绝缘介质隔开。
电容器的主要作用是存储电能并释放电荷，常用于滤波、耦合和定时等电路中。
根据其结构和性质的不同，电容器可分为电解电容器、陶瓷电容器和电介质电容器等多种类型，用途各异。
三、电阻器电阻器是一种用于控制电流和电压的元器件，其阻值决定了电路中的电流大小。
常见的电阻器有固定电阻器和可调电阻器两种。
固定电阻器的阻值不可调节，适用于需要固定电阻值的电路；而可调电阻器的阻值可以通过旋钮或滑动片来调节，适用于需要调节电阻值的电路。
四、电感器电感器是一种存储磁能的元器件，由导线线圈组成。
电感器的主要作用是阻碍电流变化，常用于滤波、谐振和变压器等电路中。
根据其结构和性质的不同，电感器可分为铁芯电感器和空心电感器两种类型，用途各异。
五、二极管二极管是一种只允许电流在一个方向上通过的元器件，具有整流和稳压等特性。
常见的二极管有普通二极管、肖特基二极管和发光二极管等。
普通二极管可用于整流和保护电路；肖特基二极管具有较低的正向压降和较快的开关速度，适用于高频电路；发光二极管则可将电能转化为光能，广泛应用于指示和显示等领域。
六、集成电路集成电路是将大量的电子元器件集成在一块半导体芯片上的电路。
根据集成度的不同，集成电路可分为小规模集成电路、中规模集成电路和大规模集成电路等。
集成电路具有体积小、可靠性高和功耗低等优点，广泛应用于计算机、通信和消费电子等领域。
集成电路介绍
集成电路介绍集成电路（Integrated Circuit，简称IC）是一种关键的电子元件，它能够将上千个电子元器件集成在一个芯片上。
集成电路可以说是现代电子行业的核心和支柱，它在计算机、通信、家电、医疗等各个领域发挥着重要作用。
本文将为大家介绍集成电路的原理、分类、制造工艺以及应用方向等内容。
首先，让我们来了解一下集成电路的原理。
集成电路的核心是芯片，而芯片由晶体管、电阻、电容等元件组成，它们通过微细的线路连接在一起，并在一个硅片上完成制作。
芯片中的晶体管是最关键的元件，它能实现电流的控制，从而实现逻辑电路的功能。
通过不同的电流组合，集成电路可以完成各种计算和控制任务，使得我们的设备具备智能、高效的性能。
根据功能的不同，集成电路可以分为数字集成电路和模拟集成电路两类。
数字集成电路主要用于逻辑运算、数字信号处理等领域，它们能够高效地处理大量的二进制数据。
而模拟集成电路则可以实现信号的放大、滤波、混频等功能，广泛应用于音频、视频等领域。
此外，还有混合信号集成电路，它结合了数字和模拟电路的特点，可以处理数字和模拟信号的混合输入输出，使得系统的性能更加出色。
集成电路的制造工艺也是非常重要的。
目前最常见的制造工艺是CMOS工艺（Complementary Metal-Oxide-Semiconductor）。
CMOS工艺利用硅片作为基底，通过一系列工序进行晶体管的制作。
该工艺因为功耗低、集成度高等优点，被广泛应用于各个领域。
除此之外，还有Bipolar、BICMOS等制造工艺，它们在特定的应用场景下具有独特的优势。
集成电路的应用范围非常广泛。
在计算机领域，集成电路是CPU、内存等重要组成部分，它们决定了计算机的运算速度和存储能力。
在通信领域，集成电路被广泛应用于无线通信、卫星通信等系统中，实现了快速、稳定的数据传输。
在家电领域，集成电路使得电视、洗衣机、空调等设备具备了智能控制和效能调节功能。
在医疗领域，集成电路的应用包括医疗器械、医学影像设备等，为医生提供了更加精准、高效的诊疗手段。
什么是集成电路它的分类有哪些
什么是集成电路它的分类有哪些集成电路（Integrated Circuit，简称IC）是在单个硅片上将大量的电子元器件集成在一起，通过微细的电路连接来实现电子功能的半导体器件。
它的发明和应用深刻影响了现代电子科技和信息时代的发展。
本文将介绍什么是集成电路以及集成电路的分类。
一、什么是集成电路集成电路是将电子元器件（如电晶体、二极管、电容器等）和电阻器等被集成在一起的块体，通过微细的连接线连接各个元器件和电阻器。
集成电路可以包含数以百万计的电子元器件，从而在很小的空间内实现复杂的电路功能。
与传统的离散电路相比，集成电路具有体积小、功耗低、可靠性高等优点。
集成电路根据集成度的不同可以分为三个层次：小规模集成电路（SSI）、中规模集成电路（MSI）和大规模集成电路（LSI）。
小规模集成电路一般由几个到几十个晶体管组成，主要用于数字逻辑电路的实现。
中规模集成电路通常由几百到几千个晶体管组成，可以实现更复杂的数字逻辑电路。
大规模集成电路则由上千个晶体管组成，可以实现更加复杂且功能更强大的数字电路。
二、集成电路的分类根据功能的不同，集成电路可以分为模拟集成电路和数字集成电路两大类。
1. 模拟集成电路模拟集成电路是指能够处理连续信号的集成电路。
它可以对输入信号进行放大、滤波、调制等处理，输出的信号也为连续信号。
模拟集成电路广泛应用于音频放大器、射频通信、传感器信号处理等领域。
常见的模拟集成电路有运放、放大器、滤波器等。
2. 数字集成电路数字集成电路是指能够处理离散信号的集成电路。
它能够对输入的离散信号进行逻辑运算、计数、存储等处理，输出的信号为离散信号。
数字集成电路被广泛应用于计算机、通信、控制系统等领域。
常见的数字集成电路有逻辑门、微处理器、存储芯片等。
此外，根据制造工艺的不同，集成电路还可以分为多种类型，如：3. 厚膜集成电路厚膜集成电路是利用陶瓷、玻璃等材料制成基片的集成电路。
它的制造工艺相对简单，常用于一些简单的模拟电路和数字电路。
集成电路的定义、特点及分类介绍
集成电路的定义、特点及分类介绍集成电路（integratedcircuit，港台称之为积体电路）是一种微型电子器件或部件。
采用一定的工艺，把一个电路中所需的晶体管、二极管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微型结构；其中所有元件在结构上已组成一个整体，这样，整个电路的体积大大缩小，且引出线和焊接点的数目也大为减少，从而使电子元件向着微小型化、低功耗和高可靠性方面迈进了一大步。
它在电路中用字母“IC”（也有用文字符号“N”等）表示。
集成电路特点集成电路具有体积小，重量轻，引出线和焊接点少，寿命长，可靠性高，性能好等优点，同时成本低，便于大规模生产。
它不仅在工、民用电子设备如收录机、电视机、计算机等方面得到广泛的应用，同时在军事、通讯、遥控等方面也得到广泛的应用。
用集成电路来装配电子设备，其装配密度比晶体管可提高几十倍至几千倍，设备的稳定工作时间也可大大提高。
集成电路的分类（一）按功能结构分类集成电路按其功能、结构的不同，可以分为模拟集成电路、数字集成电路和数/模混合集成电路三大类。
模拟集成电路又称线性电路,用来产生、放大和处理各种模拟信号（指幅度随时间边疆变化的信号。
例如半导体收音机的音频信号、录放机的磁带信号等），其输入信号和输出信号成比例关系。
而数字集成电路用来产生、放大和处理各种数字信号（指在时间上和幅度上离散取值的信号。
例如VCD、DVD重放的音频信号和视频信号）。
（二）按制作工艺分类集成电路按制作工艺可分为半导体集成电路和薄膜集成电路。
膜集成电路又分类厚膜集成电路和薄膜集成电路。
（三）按集成度高低分类集成电路按集成度高低的不同可分为小规模集成电路、中规模集成电路、大规模集成电路、超大规模集成电路、特大规模集成电路和巨大规模集成电路。
（四）按导电类型不同分类集成电路按导电类型可分为双极型集成电路和单极型集成电路,他们都是数字集成电路.双极型集成电路的制作工艺复杂，功耗较大，代表集成电路有TTL、ECL、HTL、LST-TL、STTL等类型。
常见的集成电路芯片
常见的集成电路芯片集成电路芯片（Integrated Circuit Chips）是由半导体材料和其他电子元件组成的微小电路，是现代电子技术的基础。
常见的集成电路芯片种类繁多，本文将介绍一些常见的集成电路芯片。
1. 处理器芯片（Processor Chips）：处理器芯片是计算机系统的“大脑”，它执行各种计算和控制操作。
常见的处理器芯片有英特尔的酷睿系列、AMD的锐龙系列等。
2. 显卡芯片（Graphics Cards Chips）：显卡芯片用于图形处理和显示，可以提供高清晰度的图像和视频。
NVIDIA的GeForce和AMD的Radeon系列是常见的显卡芯片。
3. 存储芯片（Memory Chips）：存储芯片用于数据的存取和保存。
常见的存储芯片有动态随机存取存储器（DRAM）和闪存（Flash Memory）。
4. 音频芯片（Audio Chips）：音频芯片用于音频信号的处理和放大，常用于音频设备如耳机、扬声器和音频播放器等。
5. 无线通信芯片（Wireless Communication Chips）：无线通信芯片用于无线通信技术，如Wi-Fi、蓝牙、射频识别（RFID）等。
6. 传感器芯片（Sensor Chips）：传感器芯片用于检测和感知物理量，如温度、湿度、气压、声音等。
常见的传感器芯片有加速度传感器、陀螺仪、压力传感器等。
7. 控制芯片（Control Chips）：控制芯片用于控制各种设备和系统的操作，如电源管理芯片、系统时钟芯片等。
8. 电源管理芯片（Power Management Chips）：电源管理芯片用于管理电源供应和节能，实现有效的电能管理和延长电池寿命。
9. 触摸屏控制芯片（Touchscreen Controller Chips）：触摸屏控制芯片用于控制和解析触摸屏的输入信号，实现多点触控和手势识别等功能。
10. 计时芯片（Timing Chips）：计时芯片用于计时和定时操作，如振荡器芯片、计数器芯片等。
集成电路技术及其在计算机中的应用
集成电路技术及其在计算机中的应用随着科技的不断发展，电子技术也日新月异。
集成电路是电子技术的重要分支之一，它在现代计算机中起着重要的作用。
本文将介绍集成电路技术的基本概念、种类以及在计算机中的应用，以期让读者能够更好地了解这一领域。
一、集成电路技术的基本概念集成电路（Integrated Circuit，IC）是指将若干个功能完备的电子器件集成到一个晶片上，经过封装后组成一种具有特定电学性能的电子器件。
它是电子技术中最基本、最重要的组成部分之一，广泛应用于计算机、通讯、航空、军事、医疗等领域。
集成电路技术是一项多学科交叉的技术，它涉及微电子、物理学、化学等多个学科。
根据集成电路器件的制作工艺，可以分为三类：1. Bipolar工艺Bipolar工艺是一种使用BJT作为主要器件来构的集成电路技术。
BJT即双极性晶体管，它的主要特点是高速、高增益、噪音低。
在计算机、通讯等领域中得到了广泛的应用。
2. MOS工艺MOS工艺是一种使用MOSFET作为主要器件来构造集成电路的技术。
MOSFET即金属氧化物半导体场效应管，它的主要特点是低功耗、噪声低、可靠性高。
在现代计算机、通讯、控制等领域中得到了广泛的应用。
3. BiCMOS工艺BiCMOS工艺是一种同时采用Bipolar和MOS两种器件构造混合集成电路的技术。
它的主要特点是既有高速、高精度的Bipolar器件，又有低功耗的MOS器件。
在数字电路、模拟电路和混合信号电路中都得到了广泛的应用。
二、集成电路技术在计算机中的应用1. CPUCPU是计算机的核心组件之一，它的主要作用是控制计算机的运行和处理各种数据。
在现代计算机中，CPU的制造过程是以集成电路为基础的。
随着集成电路技术的不断发展，CPU的运算速度不断提高，功能越来越强大。
2. 存储器计算机的存储器包括RAM、ROM、Cache等。
它们的主要作用是存储计算机的程序和数据。
在现代计算机中，存储器采用了高密度、高速度的集成电路技术，能够极大地提高计算机的存储速度，提高程序的执行效率。
集成电路的多种分类方法介绍
集成电路的多种分类方法介绍
集成电路（Integrated Circuit，IC）是一种微型电子器件或部件。
集成电路是采用一定的工艺，把一个电路中所需的晶体管、电阻、电容和电感等元件及布线互连在一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一起，成为具有所需电路功能的器件。
集成电路具有体积小、耗电低、稳定性高等优点。
集成电路不仅品种繁多，而且新品种层出不穷，要熟悉各种集成电路的内电路几乎是不可能的，实际中也没有必要。
然而了解常用的集成电路则非常必要。
集成电路有多种分类方法，常见的几种分类如下。
1.按使用功能分类
按使用功能主要分为模拟集成电路和数字集成电路两大类别。
（1）模拟集成电路。
集成电路介绍
集成电路介绍一、IC1CX20106A引脚如图所示：二、IC2A T89S52引脚如图所示：引脚功能说明：（1）输入/输出引脚（I/O口线）：P0.0～P0.7：P0口8位双向I/O口，占39～32脚；P1.0～P1.7：P1口8位准双向I/O口，占1～8脚；P2.0～P2.7：P2口8位准双向I/O口，占21～28脚；P3.0～P3.7：P3口8位准双向I/O口，占10～17脚；（2）控制口线：PSEN（29脚）：外部程序存储器读选通信号。
ALE/P（30脚）：地址锁存允许/编程信号。
EA/VP（31脚）：外部程序存储器地址允许/固化编程电压输入端。
RST/VPD（9脚）：RST是复位信号输入端，VPD是备用电源输入端。
（3）电源及其它：Vcc（40脚）：电源端+5V。
GND（20脚）：接地端。
Xl、X2（19～18脚）：时钟电路引脚。
当使用内部时钟时，这两个引脚端外接石英晶体和微调电容。
当使用外部时钟时，用于外接外部时钟源。
三、IC374LS04引脚如图所示：功能说明：六反相器，AYVCC（14脚）：电源端+5V。
GND（7脚）：接地端。
四、IC4和IC5P521引脚如图所示：功能说明：1，2脚为输入端。
3，4脚为输出端。
五、IC6GK152引脚如图所示功能说明：1，2脚为输入端。
3，4脚为输出端。
六、IC7NE555引脚如图所示：引脚功能说明：1脚：GND公共地端为负极；2脚：低触发端TRIG，低于1／3电源电压时即导通；3脚：输出端V O，电流可达2000 mA；4脚：强制复位端R，不用时可与电源正极相连或悬空；5脚：用来调节比较器的基准电压，简称控制端CV，不用时可悬空，或通过0.01μF电容器接地；6脚：高触发端THR，也称阈值端，高于2/3电源电压时即截止；7脚：放电端DIS；8脚：电源正极V CC。
七、IC87805引脚如图所示：引脚功能说明：1脚：V i输入端。
2脚：地端。
3脚：V o输出端。
集成电路介绍
集成电路介绍集成电路是20世纪60 年代发展起来的一种半导体器件，它的英文名称为Integrated Circuites，缩写为IC。
它是以半导体晶体材料为基片，经加工制造，将元件、有源器件和互连线集成在基片内部、表面或基片之上，执行某种电子功能的微型化电路。
随着科学技术的迅速发展和对数字电路不断增长的应用要求，集成电路生产厂家积极采用新技术、改进设计方案和生产工艺，沿着提高速度、降低功耗、缩小体积的方向作不懈努力，不断推出各种型号的新产品。
仅几十年时间，数字电路就从小规模、中规模、大规模发展到超大规模、巨大规模。
集成电路的种类相当多，集成电路按制作工艺来分可分为三大类，即半导体集成电路，膜集成电路及混合集成电路。
目前世界上生产最多、应用最广的就是半导体集成电路。
半导体集成电路又可分为DDL （二极管－二极管逻辑）集成电路、DTL （二极管－三极管逻辑）集成电路、HTL 高电压（二极管－三极管逻辑）集成电路、TTL （三极管—三极管逻辑）集成电路、ECL （射极偶合逻辑或电流开关逻辑）集成电路和CMOS （互补型金属氧化物半导体逻辑）集成电路。
目前应用最广泛的数字电路是TTL 电路和CMOS 电路。
TTL 电路以双极型晶体管为开关元件，所以又称双极型集成电路。
根据应用领域的不同，它分为54 系列和74系列，前者为军品，一般工业设备和消费类电子产品多用后者。
74 系列数字集成电路是国际上通用的标准电路。
其品种分为六大类：74XX（标准）、74SXX（肖特基）、74LS XX（低功耗肖特基）、74AS XX（先进肖特基）、74ALSXX（先进低功耗肖特基）、74F XX（高速）、其逻辑功能完全相同。
它具有速度高、驱动能力强等优点，但其功耗较大，集成度相对较低。
MOS 电路又称场效应集成电路，它的主要优点是输入阻抗高、功耗低、抗干扰能力强且适合大规模集成。
特别是其主导产品CMOS 集成电路有着特殊的优点，如静态功耗几乎为零，输出逻辑电平可为VDD或VSS,上升和下降时间处于同数量级等，因而CMOS集成电路产品已成为集成电路的主流之一。
电路中的集成电路介绍集成电路的种类和应用领域
电路中的集成电路介绍集成电路的种类和应用领域集成电路是一种微型化的电子元件，在现代电子技术领域具有广泛的应用。
本文将介绍集成电路的种类和应用领域。
一、集成电路的种类1. 数字集成电路（Digital Integrated Circuits）：数字集成电路主要用于数字信号的处理和控制。
它由数字逻辑门、触发器、计数器等数字元件组成，可以实现逻辑运算、计算功能和控制信号的产生与处理。
常见的数字集成电路有逻辑门电路、计数器、存储器、微处理器等。
2. 模拟集成电路（Analog Integrated Circuits）：模拟集成电路主要用于模拟信号的处理和放大。
它通过电流和电压变化来实现信号的连续变化，常用于放大器、滤波器、混频器等电路中。
模拟集成电路的特点是精度高、噪声小，能够更好地处理连续信号。
3. 混合集成电路（Mixed-Signal Integrated Circuits）：混合集成电路是数字集成电路和模拟集成电路的综合应用，可以实现数字信号和模拟信号的混合处理。
常见的混合集成电路有数据转换器、功放器等。
混合集成电路在电子设备中广泛应用，能够实现数字与模拟信号的互相转换和处理。
二、集成电路的应用领域1. 通信领域：集成电路在通信领域起着重要作用，包括无线通信、有线通信和卫星通信。
例如，手机中的射频芯片、调制解调器和信号处理芯片，都是基于集成电路技术实现的。
集成电路技术的发展不断提升了通信设备的性能和功能。
2. 汽车电子领域：现代汽车中涉及到大量集成电路的应用，如车载娱乐系统、安全系统、驾驶辅助系统等。
集成电路的应用使汽车更加智能化和安全可靠。
3. 医疗设备领域：医疗设备中常常应用到集成电路技术，如心电图仪、血压计、体温计等，都采用了集成电路的控制和信号处理功能，提高了医疗设备的准确性和便携性。
4. 工业控制领域：集成电路在工业自动化系统中广泛应用，如PLC （可编程逻辑控制器）、传感器、伺服电机控制器等。
集成电路的八大电路
集成电路的八大电路集成电路是指将多个电子元器件（晶体管、电容等）及其连接线路集成在一个芯片上，形成一个完整的电路系统。
它具有体积小、功耗低、可靠性高等优点，被广泛应用于电子设备中。
下面介绍集成电路中的八大电路：1. 逻辑电路：逻辑电路是指由多个逻辑门（与门、或门、非门等）组成的电路。
它可以实现逻辑运算，如加法、减法、与运算、或运算等，广泛应用于数字电路中。
2. 放大电路：放大电路是指能将输入信号放大的电路，它可以增大信号的幅度，使得信号能够被更远距离传播。
放大电路的应用非常广泛，如音频放大器、射频放大器等。
3. 驱动电路：驱动电路是指能够控制电动机、发光器件、继电器等外部设备的电路。
它通常包括一个输出端口和一个输入端口，能够将控制信号从输入传输到输出。
4. 时序电路：时序电路是指能够控制数字信号时序的电路。
它可以使得信号按照特定的时间序列传输，从而保证数字系统的正确性和稳定性。
5. 数字转换电路：数字转换电路是指能够将模拟信号转换为数字信号或将数字信号转换为模拟信号的电路。
它通常包括模数转换器和数模转换器两种。
6. 计数电路：计数电路是指能够实现数字计数的电路。
它通常包括计数器和分频器两种，能够应用于时钟、定时器等数字电路中。
7. 存储电路：存储电路是指能够存储数字信息的电路。
它通常包括静态随机存储器（SRAM）和动态随机存储器（DRAM）两种，能够应用于计算机的主存储器中。
8. 晶体振荡器电路：晶体振荡器电路是指能够产生稳定的高频振荡信号的电路。
它通常包括电容和晶体振荡器两种，能够应用于射频电路、计数器、定时器等领域。
综上所述，集成电路中的各种电路均具有各自独特的功能和应用场景。
随着科技的不断发展，集成电路的应用将会更加广泛，这些电路也将会不断得到改进和优化。
单元件集成电路和多元件集成电路
单元件集成电路和多元件集成电路单元件集成电路和多元件集成电路的发展史和未来展望1. 介绍随着科技的不断发展，集成电路在我们的生活中扮演着重要的角色。
对于非专业人士来说，单元件集成电路和多元件集成电路可能是陌生的概念。
本文将会对这两种集成电路进行详细的介绍，并探讨它们的发展史以及未来的前景。
2. 单元件集成电路2.1 单元件集成电路的定义和特点单元件集成电路是由单个电子元件组成的集成电路。
它们通常由单个晶体管或二极管等基本元件组成，功能相对简单。
与其他类型的集成电路相比，单元件集成电路的制造成本相对较低，使用范围广泛。
2.2 单元件集成电路的发展单元件集成电路的发展可以追溯到20世纪60年代。
在那个时候，集成电路技术处于起步阶段，人们通过将几个晶体管集成到同一个芯片上来实现一些简单的功能。
这种集成电路是非常复杂且昂贵的，使用范围也受到限制。
2.3 单元件集成电路的应用随着技术的进步，单元件集成电路的应用范围不断扩大。
它们被广泛应用于计算机、通信设备、汽车电子和家电等领域。
由于其低成本和高效性，单元件集成电路成为了电子行业中不可或缺的组成部分。
3. 多元件集成电路3.1 多元件集成电路的定义和特点多元件集成电路是由多个电子元件组成的集成电路。
它们通常比单元件集成电路功能更为复杂，可以实现更多的功能。
多元件集成电路的制造成本相对较高，但其功能也更加强大。
3.2 多元件集成电路的发展多元件集成电路的发展可以追溯到20世纪70年代。
人们开始研究如何在一个芯片上集成更多的电子元件，以实现更强大的功能。
这种集成电路的研发对于计算机和通信技术的发展起到了重要的推动作用。
3.3 多元件集成电路的应用多元件集成电路的应用范围非常广泛。
它们被广泛应用于计算机、通信设备、医疗设备和航空航天等领域。
多元件集成电路的高度集成度和功能多样性使其成为各行各业中的关键技术。
4. 发展趋势和未来展望4.1 单元件集成电路的未来虽然单元件集成电路在某些领域的需求仍然存在，但随着技术的不断进步，多元件集成电路正逐渐取代单元件集成电路。
集成电路的基本知识及分类
集成电路的基本知识及分类随着科技的发展和进步，集成电路已经成为现代电子设备的核心组成部分。
本文将介绍集成电路的基本知识和分类，帮助读者了解集成电路的相关概念和技术。
1. 什么是集成电路集成电路（Integrated Circuit，简称IC）是将多个电子器件（如晶体管、二极管等）和电子元件（如电容、电阻等）集成在一块半导体晶体片上，通过金属线和通孔连接成为一个整体的电路。
因此，集成电路可以实现多个功能，同时占用较小的物理空间。
2. 集成电路的分类根据集成电路内的器件和功能类型，可以将集成电路分为以下几类：2.1 数字集成电路数字集成电路（Digital Integrated Circuit，简称DIC）是由数字电子器件组成的集成电路。
它主要用于处理和存储数字信息，广泛应用于计算机、通信设备和消费电子产品等领域。
数字集成电路可以进一步分为组合逻辑电路和时序逻辑电路两种类型。
组合逻辑电路用于执行逻辑操作，如与门、或门和非门等。
时序逻辑电路用于处理与时间有关的数字信号，如时钟和触发器等。
2.2 模拟集成电路模拟集成电路（Analog Integrated Circuit，简称AIC）是由模拟电子器件组成的集成电路。
它主要用于处理和放大模拟信号，广泛应用于音频设备、传感器和功率放大器等领域。
模拟集成电路可以进一步分为线性集成电路和非线性集成电路两种类型。
线性集成电路可以实现信号的放大、滤波和调节等功能，如操作放大器和比较器等。
非线性集成电路可以实现非线性函数的计算和处理，如模数转换器和数字/模拟转换器等。
2.3 混合集成电路混合集成电路（Mixed-Signal Integrated Circuit，简称MSIC）是数字集成电路和模拟集成电路的结合体。
它既可以处理数字信号，又可以处理模拟信号，适用于需要数字和模拟信号交互的应用。
混合集成电路广泛应用于通信系统、测量设备和电力系统等领域。
3. 集成电路的发展趋势随着科技的不断进步，集成电路的发展也呈现出以下趋势：3.1 小型化集成电路的器件尺寸不断缩小，芯片的集成度不断提高。
集成电路的概念及分类
集成电路的概念及分类随着现代科技的发展，电子产品的功能越来越强大，大小也越来越小巧。
而这些电子产品中，集成电路承载着重要的作用。
集成电路是一种在单个芯片上集成了多个电子元器件的技术，它既节约了空间，又提高了电子产品的性能。
本文将介绍集成电路的概念及其分类。
一、集成电路的概念集成电路是利用微电子技术将多个电子元器件集成在一个芯片上的技术。
这些元器件可以包括晶体管、电阻器、电容器等。
通过将这些元器件联系在一起，集成电路可以实现计算、存储和控制等功能。
相比于传统的离散元器件，集成电路具有体积小、功耗低、速度快等优势。
在现代电子产品中，几乎所有的产品都使用了集成电路技术。
二、集成电路的分类根据功能和结构的特点，集成电路可以分为以下几种类型：1. 数字集成电路（Digital Integrated Circuit，简称DIC）：数字集成电路主要用来进行数字信号的处理和控制。
它的主要特点是只有两个稳定的电平状态，即“0”和“1”。
数字集成电路可以根据处理的数据类型分为逻辑门电路、寄存器和计数器等。
2. 模拟集成电路（Analog Integrated Circuit，简称AIC）：模拟集成电路用来处理模拟信号，模拟信号包含连续变化的电压和电流等。
模拟集成电路主要用于放大、滤波、混频等功能。
在通信、音频处理等领域中，模拟集成电路起到了重要作用。
3. 混合集成电路（Mixed-Signal Integrated Circuit，简称MSIC）：混合集成电路是数字集成电路和模拟集成电路的结合体，可以同时处理数字信号和模拟信号。
它可以在单一的芯片上实现数字信号处理和模拟信号处理的功能，具有较高的集成度。
4. 通用集成电路（General-Purpose Integrated Circuit，简称GIC）：通用集成电路是指集成了多个功能单元，可以灵活地进行编程的集成电路。
通用集成电路可以通过电路的布线和编程的方式实现不同的功能，广泛应用于计算机、通信设备和消费电子产品等领域。
三极管阵列集成电路
三极管阵列集成电路1. 介绍三极管阵列集成电路是一种集成了多个三极管的电路，广泛应用于电子设备中。
它具有体积小、功耗低、性能稳定等优点，被广泛应用于放大、开关、逻辑控制等电路中。
本文将对三极管阵列集成电路的原理、结构、应用等进行详细介绍。
2. 原理三极管阵列集成电路是由多个三极管以特定的方式集成在一起形成的电路。
三极管是一种具有放大作用的电子元件，由发射极、基极和集电极组成。
在三极管阵列集成电路中，多个三极管的发射极、基极和集电极相连，形成一个整体的电路结构。
三极管阵列集成电路可以通过控制输入信号的电压来控制输出信号的放大倍数。
当输入信号的电压超过一定阈值时，三极管开始放大信号；当输入信号的电压低于阈值时，三极管停止放大信号。
这种特性使得三极管阵列集成电路在放大、开关等电路中得到广泛应用。
3. 结构三极管阵列集成电路的结构由多个三极管组成，其具体结构可以根据不同的应用需求进行设计。
一般而言，三极管阵列集成电路的结构包括以下几个方面：3.1 三极管三极管是三极管阵列集成电路的核心组成部分。
三极管通常由半导体材料制成，具有发射极、基极和集电极三个引脚。
发射极用于输入信号的引入，基极用于控制输入信号的放大程度，集电极用于输出放大后的信号。
3.2 连接方式三极管阵列集成电路中的多个三极管需要按照特定的方式连接在一起。
常见的连接方式有串联和并联两种。
串联连接方式将多个三极管的集电极与发射极相连，形成一个级联的电路结构；并联连接方式将多个三极管的发射极与集电极相连，形成一个并联的电路结构。
3.3 控制电路三极管阵列集成电路中通常还包括一个控制电路，用于控制输入信号的放大倍数。
控制电路可以通过调节输入信号的电压或电流来控制三极管的工作状态，从而实现对输出信号的控制。
4. 应用三极管阵列集成电路由于其体积小、功耗低、性能稳定等优点，被广泛应用于各种电子设备中。
以下是三极管阵列集成电路的几个常见应用：4.1 放大电路三极管阵列集成电路可以作为放大电路中的核心元件，用于放大输入信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节三端稳压IC电子产品中常见到的三端稳压集成电路有正电压输出的78××系列和负电压输出的79××系列。
故名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO-220的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
78/79系列三端稳压IC有很多电子厂家生产，80年代就有了，通常前缀为生产厂家的代号，如TA7805是东芝的产品，AN7909是松下的产品。
（点击这里，查看有关看前缀识别集成电路的知识）有时在数字78或79后面还有一个M或L，如78M12或79L24，用来区别输出电流和封装形式等，其中78L调系列的最大输出电流为100mA，78M系列最大输出电流为1A，78系列最大输出电流为1．5A。
它的封装也有多种，详见图。
塑料封装的稳压电路具有安装容易、价格低廉等优点，因此用得比较多。
79系列除了输出电压为负。
引出脚排列不同以外，命名方法、外形等均与78系列的相同。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用，可以用来改装分立元件的稳压电源，也经常用作电子设备的工作电源。
电路图如图所示。
注意三端集成稳压电路的输入、输出和接地端绝不能接错，不然容易烧坏。
一般三端集成稳压电路的最小输入、输出电压差约为2V，否则不能输出稳定的电压，一般应使电压差保持在4-5V，即经变压器变压，二极管整流，电容器滤波后的电压应比稳压值高一些。
在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1．5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1．5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
第二节语音集成电路电子制作中经常用到音乐集成电路和语言集成电路，一般称为语言片和音乐片。
它们一般都是软包封，即芯片直接用黑胶封装在一小块电路板上。
语音IC一般还需要少量外围元件才能工作，它们可直接焊到这块电路板上。
别看语音IC应用电路很简单，但是它确确实实是一片含有成千上万个晶体管芯的集成电路。
其内部含有振荡器、节拍器、音色发生器、ROM、地址计算器和控制输出电路等。
音乐片内可存储一首或多首世界名曲，价格很便宜，几角钱一片。
音乐门铃都是用这种音乐片装的，其实成本很低。
不同的语言片内存储了各种动物的叫声，简短语言等，价格要比音乐片贵些。
但因为有趣，其应用越来越多。
会说话的计算器、倒车告警器、报时钟表等。
语音电路尽管品种不少，但不能根据用户随时的要求发出声音，因为商品化的语音产品采用掩膜工艺，发声的语音是做死的，使成本得到了控制。
一般语音集成电路的生产厂家都可以特别定制语音的内容，但因为要掩模，要求数量千片以上。
近年来出现的OTP语音电路解决了这一问题。
OTP就是一次性可编程的意思，就是厂家生产出来的芯片，里面是空的，内容由用户写入（需开发设备），一旦固化好，再也不能擦除，信息也就不会丢失。
它的出现为开发人员试制样机提供了方便，特别适合于小批量生产。
业余制作采用可录放的语言电路是十分方便的，UM5506、ISD1400、ISD2500等，外围元件极少。
bitbaby第一次知道可录放语音集成电路，是在九几年的无线电杂志上，记得那时是UM5101和T6668，都是用41256等DRAM的。
那时多想有那么一套，不用磁带就可以录音的怪物，还能在放音时随意变调呢。
早期的数码留言机也用它们，由于使用DRAM，如果没有后备电池，一旦断电后，所有的信息都会丢失。
现在采用EEPROM的语音电路大大方便了电子爱好者，它随录随放，不怕掉电，使用方便，外围元件少。
只是价格较贵些，每秒钟成本约1元人民币。
这类语音录放集成电路首推（美国）ISD公司的ISD系列。
国内、台湾都有厂家生产兼容的芯片及软包封的芯片、模块，但从结构来看，猜想来自于ISD。
第三节数字集成电路数字集成电路产品的种类很多种。
数字集成电路构成了各种逻辑电路，如各种门电路、编译码器、触发器、计数器、寄存器等。
它们广泛地应用在生活中的方方面面，小至电子表，大至计算机，都是有数字集成电路构成的。
结构上，可分成TTL型和CMOS型两类。
74LS/HC等系列是最常见的TTL电路，它们使用5V的电压，逻辑“0”输出电压为小于等于0.2V，逻辑“1”输出电压约为3V。
CMOS数字集成电路的工作电压范围宽，静态功耗低，抗干扰能力强，更具优点。
数字集成电路有个特点，就是它们的供电引脚，如16脚的集成电路，其第8脚是电源负极，16脚是电源正极；14脚的，它的第7脚是电源的正极。
通常CMOS集成电路工作电压范围为3-18V，所以不必像TTL集成电路那样，要用正正好好的5V电压。
CMOS集成电路的输入阻抗很高，这意味着驱动CMOS集成电路时，所消耗的驱动功率几乎可以不计。
同时CMOS集成电路的耗电也非常的省，用CMOS集成电路制作的电子产品，通常都可以用干电池供电。
CMOS集成电路的输出电流不是很大，大概为10mA左右，但是在一般的电子制作中，驱动一个LED发光二极管还是没有问题的。
此外，CMOS集成电路的抗干扰能力也较强，即行话所说的噪声容限较大，且电源电压越高，抗干扰能力越强。
电子制作中常用的数字集成电路有4001、4011、4013、4017、4040、4052、4060、4066等型号，建议多买些备用。
市场上的数字集成电路进口的较多，产品型号的前缀代表生产公司，常见的有MC1XXXX（摩托罗拉）、CDXXXX（美国无线电RCA）、HEFXXXX（飞利普）、TCXXXX（东芝）、HCXXXX（日立）等。
一般来说，只要型号相同，不同公司的产品可以互换。
这里有一张表，是关于集成电路前缀及其生产公司的。
需要注意的是，CMOS集成电路容易被静电击穿，因此需要妥善保存。
一般要放在防静电原包装条中，或用锡箔纸包好。
另外焊接的时候，要用接地良好的电烙铁焊，或者索性拔掉插头，利用余热焊接。
不过说实话，现在的CMOS集成电路因为改进了生产工艺，防静电能力都有很大提高，不少人都不太注意为CMOS集成电路防静电，IC却也活着。
第四节模拟集成电路模拟集成电路被广泛地应用在各种视听设备中。
收录机、电视机、音响设备等，即使冠上了“数码设备”的好名声，却也离不开模拟集成电路。
实际上，模拟集成电路在应用上比数字集成电路复杂些。
每个数字集成电路只要元器件良好，一般都能按预定的功能工作，即使电路工作不正常，检修起来也比较方便，1是1，0是0，不含糊。
模拟集成电路就不一样了，一般需要一定数量的外围元件配合它工作。
那么，既然是“集成电路”，为什么不把外围元件都做进去呢？这是因为集成电路制作工艺上的限制，也是为了让集成电路更多地适应于不同的应用电路。
对于模拟集成电路的参数、在线各管脚电压，家电维修人员是很关注的，它们就是凭借这些判断故障的。
对业余电子爱好者来说，只要掌握常用的集成电路是做什么用的就行了，要用时去查找相关的资料。
许多电子爱好者都是从装收音机、音响放大器开始的，用集成电路装，确实是一种乐趣。
相信大家对这两者也都感兴趣。
装的收音机有两种，一是AM中波的，通常用CIC7642、TA7641集成块装。
另一种是FM调频的，通常要求具有一定的水平，用TDA7010、TDA7021、TDA7088，CXA1019（CXA1191）、CXA1238等。
这些集成块也是收音机长商所采用的经典IC。
CIC7642外形象一个9013，仅三个引脚，工作于1.5V下，其内部集成了多个三极管，用于组装直放式收音机，而且极易成功，因此许多电子入门套件少不了它。
其兼容型号为MK484、YS414，许多进口的微型收音机、电子表收音机都用。
TA7641P装出来的收音机为超外差式，性能要好，但是因为有中周，制作调试都有点复杂，如果能买到套件组装，那也不算麻烦（照着指示把元件焊到电路板上就行啦：－〕。
TDA7000系列是飞利普公司的产品，有bitbaby没见过的TDA7000，以及TDA7010T，TDA7021T，TDA7088T，后三者有个后缀T，表示是微型贴片封装的。
bitbaby也没见过标准DIP（双列直插塑封）封装的，所以尽管它们的应用电路简单，做起来可麻烦，整个集成电路和一粒赤豆差不多大。
（下面有图）TDA7088T是可以用变容管和电位器实现电调谐的。
CXA1019是索尼公司生产的，CXA1191是它的改进型号，它们被称为单片AM/FM收音集成电路，因为一片IC包含了从高频放大、本振到中频放大、低频（音频）放大的所有功能。
CXA1238是AM/FM立体声收音集成电路，它不包括音频放大器，但有立体声解码功能，通常用于WALKMAN收放机等。
这里有个知识，就是CXA的收音IC同一型号有三种不同的大小（即后缀M型为贴片封装，S型为小型封装，P型为DIP封装）。
音响功放电路也是电子爱好者们津津乐道的话题。
通过亲手制作，不但深入了解了原理，更是具有意义。
bitbaby并不是发烧友（也烧不起），对吹毛求疵的“金耳朵”更是持有怀疑态度。
请各位新手不要误入歧途。
做一套实用的音响才是聪明之举，不要相信什么“把XXXX IC 换成运放之皇NE5532后效果立竿见影”。
Bitbaby帮别人装过许多功放，也有不少经验。
有的虽然只是用收录机用的功放集成块，但因为用了较大功率的电位器、较大容量的滤波电容、较大口径的扬声器，效果还是比收录机好。
TA7240P是收录机中常用的功放IC，双声道，各5.8W，12V左右供电，音质一般般。
TDA1521是高保真功放IC，功率较大，音质较好，上点档次的电脑有源音箱也都用该集成块。
LM1875（TDA2003、TDA2030、TDA2030A）等应用电路差不多，功率不同，TDA2030A 是TDA2030的改进型，功率稍大。
这些集成块应用也很多，但假货也多，有的假货是用廉价IC打磨过的，有的则是粗制滥造。
傻瓜功放是一种厚膜集成电路，其实不过是把各分立元件封装在一起，只有输入引脚用来接音源，输出引脚接音箱，以及电源引脚，方便了使用。
此外，还有TDA2822、LM386等的小功率音频放大器，在电池供电的产品中作功放。
