常压热水说明书

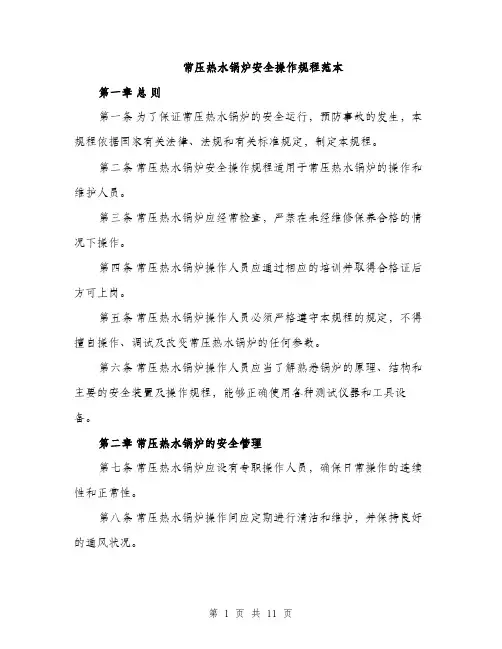

常压热水锅炉安全操作规程范本
常压热水锅炉安全操作规程范本第一章总则第一条为了保证常压热水锅炉的安全运行,预防事故的发生,本规程依据国家有关法律、法规和有关标准规定,制定本规程。
第二条常压热水锅炉安全操作规程适用于常压热水锅炉的操作和维护人员。
第三条常压热水锅炉应经常检查,严禁在未经维修保养合格的情况下操作。
第四条常压热水锅炉操作人员应通过相应的培训并取得合格证后方可上岗。
第五条常压热水锅炉操作人员必须严格遵守本规程的规定,不得擅自操作、调试及改变常压热水锅炉的任何参数。
第六条常压热水锅炉操作人员应当了解熟悉锅炉的原理、结构和主要的安全装置及操作规程,能够正确使用各种测试仪器和工具设备。
第二章常压热水锅炉的安全管理第七条常压热水锅炉应设有专职操作人员,确保日常操作的连续性和正常性。
第八条常压热水锅炉操作间应定期进行清洁和维护,并保持良好的通风状况。
第九条常压热水锅炉的操作人员必须随时保持火炉前的清洁,不得将杂物堆放在炉旁。
第十条常压热水锅炉操作房要定期进行检查和消防设备的维护,设有火炉、水泵房的炉房要保持通风畅通。
第十一条炉房周围应设置安全警示标志,标明“禁止吸烟”、“禁止乱丢垃圾”、“机器运转”等。
第十二条设有通风结构的炉房,炉房门应保持关闭状态,不得随意开启。
第三章常压热水锅炉的日常操作第十三条常压热水锅炉起火前,应先检查是否有可燃物质堆积在炉膛上或炉膛内。
第十四条常压热水锅炉在启动前,应检查进水阀是否打开,是否有足够的水压。
第十五条常压热水锅炉在启动时,操作人员应站在操作台旁,并仔细观察启动情况,确保设备启动正常。
第十六条常压热水锅炉在运行过程中,操作人员应随时注意观察锅炉的工作情况,如异常情况发生应及时报告并采取相应措施。
第十七条常压热水锅炉在运行过程中,严禁擅自关闭或调节安全阀,如发现安全阀异常应及时报告并由专业人员维修。
第四章常压热水锅炉的维护保养第十八条常压热水锅炉每天运行结束后应及时进行清洁,清理锅炉内的灰尘和脏物。
常压热水锅炉的使用
常压热水锅炉的使用常压热水锅炉是一种常见的加热设备,广泛应用于住宅、公共建筑、工业制造等领域。
它具有操作简单、安全可靠、热效率高等优点,其使用也具有一定的要求和技巧。
下面我们来详细了解一下常压热水锅炉的使用方法和维护保养。
一、常压热水锅炉的基本原理和结构常压热水锅炉是一种以水作介质,通过燃烧产生的热量将水加热至一定的温度,并输送至需要加热的管路或设备中的加热设备。
其独特的结构使得烟气流通较快,热损失较小,效率相对较高。
常压热水锅炉由炉膛、烟道、水箱、管路、控制系统等部分组成。
其中,炉膛是锅炉的核心部件,负责将燃料燃烧产生的热量传递给水箱中的水,进而使水被加热。
烟道则用于将烟气排出,降低锅炉内部的压力和温度。
水箱则是热水的存储和输送装置,其周围还会配有防护装置以防止锅炉意外爆炸。
二、常压热水锅炉的使用方法1、开启锅炉前的准备工作首先,需要将锅炉的控制电源开启,然后关闭排气阀、放水阀,打开进水阀、滤水器,将水箱内的水灌满至指定高度。
如果使用的是新锅炉,还需要在水箱中加入清洁剂,彻底清洗水管。
2、开启锅炉当准备工作完成后,打开锅炉的点火器,并将热水锅炉的风门完全打开,等待炉膛中点火器完成点火。
点火完成后,将火门完全打开,调节好风门和水阀门,使其保持适当的燃烧状态和水位。
3、锅炉加热锅炉点火后,可以逐渐调节水阀门,将水的流量逐步加大,使水可以完全被加热。
在加热过程中,需要不断观察锅炉的压力、温度、水位,并及时调整相关参数。
4、停止加热当需要停止加热时,首先需要将进水阀门调小,然后将水泵停止运转。
此时可以打开放水阀门,将余热泄出,同时关闭热水出口阀门和排气阀门。
三、常压热水锅炉的维护保养1、定期清洗常压热水锅炉的管路和水箱需要经常清洗,防止管路堵塞和管内结垢。
通常可以每3-6个月对锅炉进行一次清洗,最好是请专业人员进行处理。
2、定期检查对于常压热水锅炉来说,定期检查是非常必要的。
每隔一段时间,需要对锅炉系统中的所有部分进行检查,包括管路、烟道、燃烧器等部件。

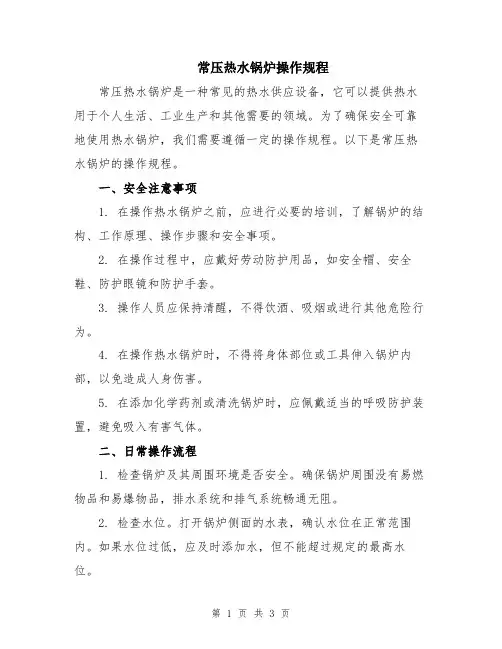

常压热水锅炉操作规程
常压热水锅炉操作规程常压热水锅炉是一种常见的热水供应设备,它可以提供热水用于个人生活、工业生产和其他需要的领域。
为了确保安全可靠地使用热水锅炉,我们需要遵循一定的操作规程。
以下是常压热水锅炉的操作规程。
一、安全注意事项1. 在操作热水锅炉之前,应进行必要的培训,了解锅炉的结构、工作原理、操作步骤和安全事项。
2. 在操作过程中,应戴好劳动防护用品,如安全帽、安全鞋、防护眼镜和防护手套。
3. 操作人员应保持清醒,不得饮酒、吸烟或进行其他危险行为。
4. 在操作热水锅炉时,不得将身体部位或工具伸入锅炉内部,以免造成人身伤害。
5. 在添加化学药剂或清洗锅炉时,应佩戴适当的呼吸防护装置,避免吸入有害气体。
二、日常操作流程1. 检查锅炉及其周围环境是否安全。
确保锅炉周围没有易燃物品和易爆物品,排水系统和排气系统畅通无阻。
2. 检查水位。
打开锅炉侧面的水表,确认水位在正常范围内。
如果水位过低,应及时添加水,但不能超过规定的最高水位。
3. 检查水质。
通过水质测试仪器检测锅炉水的硬度、PH值和氧含量。
如果水质不合格,应进行处理或更换水源。
4. 打开主电源。
将电源开关切换到工作状态,并确保电压稳定。
5. 预热热水锅炉。
打开引风机和给水泵,点火启动锅炉。
在燃烧室内观察火焰情况,确保燃烧正常。
6. 调整温度和压力。
根据需要,使用控制面板上的温度和压力调节按钮,调整热水的温度和压力。
7. 监控运行情况。
定期检查热水锅炉的运行情况,包括水位、压力、温度和排烟情况。
如发现异常,应及时停机检修。
8. 关闭热水锅炉。
当不需要供热时,应将燃料供应中断,关闭引风机和给水泵,将电源开关切换到关闭状态。
三、维护保养措施1. 定期清洗锅炉。
根据使用情况,定期清洗锅炉内部的沉淀物和污垢,以保持锅炉的热效率和安全运行。
2. 定期检查安全阀。
检查安全阀的工作压力和密封情况,确保安全阀能够正常排放过压热水。
3. 检查附件设备。
定期检查和维护与热水锅炉相关的附件设备,如给水泵、引风机和排烟系统,确保其正常运行。

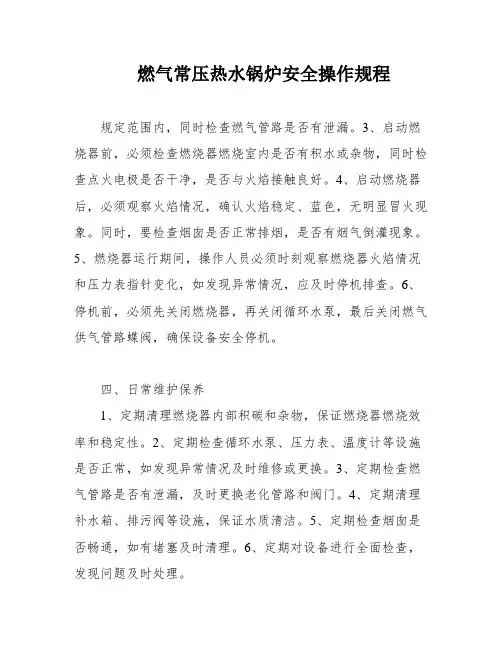

燃气常压热水锅炉安全操作规程
燃气常压热水锅炉安全操作规程
规定范围内,同时检查燃气管路是否有泄漏。
3、启动燃烧器前,必须检查燃烧器燃烧室内是否有积水或杂物,同时检查点火电极是否干净,是否与火焰接触良好。
4、启动燃烧器后,必须观察火焰情况,确认火焰稳定、蓝色,无明显冒火现象。
同时,要检查烟囱是否正常排烟,是否有烟气倒灌现象。
5、燃烧器运行期间,操作人员必须时刻观察燃烧器火焰情况和压力表指针变化,如发现异常情况,应及时停机排查。
6、停机前,必须先关闭燃烧器,再关闭循环水泵,最后关闭燃气供气管路蝶阀,确保设备安全停机。
四、日常维护保养
1、定期清理燃烧器内部积碳和杂物,保证燃烧器燃烧效率和稳定性。
2、定期检查循环水泵、压力表、温度计等设施是否正常,如发现异常情况及时维修或更换。
3、定期检查燃气管路是否有泄漏,及时更换老化管路和阀门。
4、定期清理补水箱、排污阀等设施,保证水质清洁。
5、定期检查烟囱是否畅通,如有堵塞及时清理。
6、定期对设备进行全面检查,发现问题及时处理。
为了确保燃气常压热水锅炉的安全、高效、经济运行,我们制定了本操作规程。
在使用过程中,要注意消防安全,禁止存放易燃物品,操作人员必须熟知各部件性能和结构,进入机房前必须携带燃气报警仪。
开机前必须检查各设施是否完好,循环水泵、燃气气供气系统等必须正常。
在操作过程中,要按照规定程序进行操作,注意观察各指标的变化,如发现异常情况,必须及时停机检查。
日常维护保养也是非常重要的,定期清理设备、检查设施是否正常,如发现问题及时处理。
只有严格按照操作规程进行操作和维护,才能保证设备的安全可靠运行。
常压热水锅炉操作规程
行业资料:________ 常压热水锅炉操作规程单位:______________________部门:______________________日期:______年_____月_____日第1 页共8 页常压热水锅炉操作规程一、准备工作1、锅炉开启前,应检查水箱水位及水质情况,水位偏低报警时应先进行补水,水质浑浊时应及时换水。
2、检查锅炉炉体是否正常,出水、回水管道、水泵是否正常,是否存在漏水、漏电现象。
3、检查锅炉炉体上的压力表、温度传感器,出水、回水管道上的压力表、温度表是否正常。
4、检查锅炉控制箱是否正常,面板操作按钮是否正常。
5、检查锅炉天然气管道是否存在泄漏情况,天然气管道压力为0.2MP-0.22MP,燃烧机通过调压阀整定压力为0.01KPa-0.018KPa,观察是否存在异常,检查燃烧机、燃烧机燃气泄漏报警仪及泄漏报警切断阀是否正常。
6、锅炉检查中存在设备故障的应及时通知维修人员维修,禁止锅炉带故障运行。
二、锅炉操作1、锅炉操作人员必须取得司炉操作证后才能操作锅炉。
2、打开锅炉控制箱电源开关,利用触摸屏温度设定模块设定锅炉热水温度。
3、通过触摸屏选择自动补水或者选择手动补水,开启1#补水泵或2#补水泵,利用膨胀储水容器把水输入炉体及管路内,使锅炉处于安全水位。
4、通过触摸屏开启1#出水管路循环泵或2#出水管路循环泵,使锅第 2 页共 8 页炉和循环管路内的水循环后再开启燃烧机进行升温。
5、选择燃烧机自动运行模式时,通过触摸屏点击启动按钮,启动燃烧机运行,点击停止按钮停止燃烧机运行。
6、选择燃烧机手动运行模式时,可以(大火、小火)二种模式运行,通过触摸屏选择大火、小火运行模式,开启或停止燃烧机运行。
7、锅炉运行时,值班人员应定时对锅炉出水(最高≤85℃)、回水温度(最高≤60℃)、水箱水位、燃烧机火焰情况进行检查,做好各项记录。
8、锅炉运行时出现设备故障时,锅炉操作人员立即关闭燃烧机和燃气管道阀门,继续运转出水管路循环泵给锅炉进行降温,立即通知维修人员和部门领导现场进行解决。
常压热水锅炉操作规程
常压热水锅炉操作规程一、前言常压热水锅炉是一种常见的热能设备,广泛应用于供暖、供热或工业生产过程中的热水供应。
为了确保常压热水锅炉的正常运行和安全使用,制定本操作规程。
请操作人员严格按照规程操作,确保设备的安全和性能稳定。
二、操作人员要求1. 熟悉常压热水锅炉的结构、工作原理和各部位的名称和功能;2. 具备一定的电工知识和操作经验;3. 对热水锅炉运行中可能出现的故障和应对措施有一定的了解;4. 严格遵守操作规程,杜绝违章作业。
三、操作流程1. 开机准备a. 检查电源开关是否关闭;b. 检查供水管道是否畅通;c. 检查安全阀是否处于正常工作状态;d. 检查调压阀是否处于正常工作状态;e. 检查给水泵和循环泵是否处于正常工作状态;f. 检查燃料(如燃气、燃油等)是否足够;g. 检查仪表和控制系统是否正常。
2. 开机操作a. 打开燃料供给和点火设备;b. 按照操作规程启动给水泵和循环泵;c. 开启锅炉燃烧器,并根据需要进行调整;d. 检查锅炉内各部位的温度和压力是否正常;e. 确认锅炉正常运行后,关闭点火设备。
3. 运行操作a. 定期检查锅炉的压力、水位和温度情况,确保正常运行;b. 根据需要调整锅炉的燃烧器工作状态,确保供热负荷的要求;c. 定期检查锅炉内部的各个部位,及时清理和保养;d. 定期检查水质和排放废气情况,确保环保和安全。
4. 停机操作a. 在停机前,关闭锅炉的燃烧器;b. 关闭给水泵和循环泵;c. 关闭燃料供给设备;d. 停止供水,保证锅炉内无水;e. 关闭电源开关。
四、安全注意事项1. 操作人员在进行操作前,必须佩戴好劳动防护用品,避免发生意外伤害;2. 操作人员需熟悉设备的紧急停机装置、安全阀和排放阀的位置和使用方法,以防发生危险情况时能够及时处理;3. 操作人员应严格按照操作规程进行操作,不得私自调整设备的工作参数;4. 操作人员应随时关注设备运行状态,发现异常情况及时上报,并采取相应的措施;5. 操作人员在操作过程中应注意锅炉的温度和压力情况,避免超限运行;6. 不得在设备正常运行时进行维护和保养工作,必要时应提前停机;7. 遵守消防安全规定,严禁在锅炉周围放置易燃物品;8. 不得私自拆卸或更换设备的重要部件,必要时需由专业人员进行操作。
匠奥燃油燃气常压热水锅炉说明书2020
匠奥牌燃油燃气常压热水锅炉使用说明书石家庄法尔伦科技有限公司匠奥燃油燃气常压热水锅炉产品说明一、产品名称:全自动燃油燃气常压热水锅炉二、锅炉型号:CLHS0.35-95/70-YQ*CLHS含义:常压立式火管室燃*0.35含义:额定热功率MW*95/70含义:额定出/进水温度℃*YQ含义:燃料:油、气三、适用燃料:油、气四、主要用途:可为宾馆、学校、浴池和其他企事业单位提供采暖、生活热水。
五、锅炉简介:本型全自动燃油燃气热水匠奥锅炉,为燃烧器下置式烟火管锅炉。
燃料气、油经燃烧器喷出和雾化后在立式平直炉胆内微正压燃烧,高温烟气沿炉胆向上冲刷烟管受热面,对流换热后到上部烟箱,经烟囱排入大气。
本锅炉配备有优质燃烧器,全自动程序控制,自动化程度高,可使锅炉达到理想的燃烧效果。
本炉型由计算机全程模拟控制设计,受热面及烟气的流动都得到了优化设计,其结构更紧凑,安装维修更方便。
采用高级离心玻璃棉多层保温,热损失少;优质彩色钢板包装,外型美观。
六、结构特点:1、锅炉烟管内置有扰流片,强化了传热,从而减少了对流受热面积,降低了锅炉成本。
2、本锅炉采用新型玻璃棉作为保温材料,其保温性能好,重量轻。
3、全程无压运行,安全可靠。
4、本系列锅炉经各种炉型设计、论证及技术指标比较后,结构更加合理,性能更加卓越。
七、产品具有以下主要性能特点;1、时间设置功能,使锅炉在设定的时间内启停。
2、过热保护:锅炉内水温超高时,自动禁止燃烧器工作并报警。
3、二次过热保护:锅炉外壳温度超过105℃时,自动切断二次回路,正常后自动复位。
4、高精度水位实时监控:使锅炉在各功能工作状态都能保持正常水位。
5、用户可根据负荷的需要设定锅炉的供水温度从而降低运行费用。
6、进/出水温度显示功能更加方便的掌握锅炉及系统的运行状况。
八、主要优点:1、体积小,重量轻,智能提示,操作简单。
2、温水炉内部经特种涂料处理,环保无污染,本体不易腐蚀。
3、具有采暖型、热水型和兼用型,可满足多种用户的需求。
常压热水生物质锅炉安装使用说明书
常压热水生物质锅炉安装使用说明书全文共四篇示例,供读者参考第一篇示例:常压热水生物质锅炉是一种利用固体生物质燃烧产生热水的设备,它具有环保、节能、效率高等优点,在许多行业中得到广泛应用。
为了确保生物质锅炉的正常安装和使用,特制定本使用说明书,希望用户认真阅读并按照要求操作。
一、安装前准备1. 安装位置:选择通风良好、无腐蚀性气体、无易燃易爆物质的室内或室外场所进行安装。
2. 基础要求:确保安装基础平整、牢固,承重能力强,安装位置稳固。
3. 输送管道:安装前要按照设计图纸规范铺设好所需输送管道。
二、安装步骤1. 安装锅炉本体:根据安装图纸要求,将锅炉本体垂直放置在基础上,并固定好螺栓。
2. 安装烟囱:根据设计要求建筑好烟囱,确保排烟畅通。
3. 连接输送管道:根据设计图纸连接好锅炉与输送管道,并进行漏气检测。
4. 安装辅助设备:安装好所有辅助设备,如水泵、阀门等,并进行调试。
5. 电气连接:根据电气布线图连接好电源线路,并保证接地良好。
三、使用方法1. 开启电源:将电源线插入插座,按下电源开关,启动锅炉。
2. 调节温度:根据需要调节锅炉的燃烧温度和水温。
3. 检查燃料:定期检查燃料贮存情况,确保燃料充足。
4. 清洁排灰:定期清理锅炉内部的灰渣,保证正常运转。
5. 注意安全:使用过程中避免接触热表面,防止烫伤。
四、注意事项1. 避免空载运行:不要在没有水的情况下启动锅炉,以免造成设备损坏。
2. 定期维护:定期对锅炉进行维护保养,确保设备运行正常。
3. 注意燃烧条件:根据燃烧条件要求选择合适的生物质燃料,避免燃烧不完全。
4. 避免过载:不要超负荷使用生物质锅炉,以免影响设备寿命。
5. 固定稳固:使用锅炉过程中确保锅炉安装稳固,避免震动。
在使用常压热水生物质锅炉时,要注意安全第一,正确操作,做好日常维护,保证设备的正常运行。
如有任何疑问或问题,欢迎联系生物质锅炉厂家或专业技术人员进行咨询。
祝使用愉快!第二篇示例:常压热水生物质锅炉安装使用说明书一、产品概述常压热水生物质锅炉是一种采用生物质颗粒、生物质颗粒与煤炭混燃等作为燃料的热水锅炉,适用于工业厂房、学校、酒店、医院、食品厂等各种建筑物的供热、生活热水等场所。
常压热水锅炉操作规程(2篇)
常压热水锅炉操作规程一、前言常压热水锅炉是一种常见的热能设备,广泛应用于供暖、供热或工业生产过程中的热水供应。
为了确保常压热水锅炉的正常运行和安全使用,制定本操作规程。
请操作人员严格按照规程操作,确保设备的安全和性能稳定。
二、操作人员要求1. 熟悉常压热水锅炉的结构、工作原理和各部位的名称和功能;2. 具备一定的电工知识和操作经验;3. 对热水锅炉运行中可能出现的故障和应对措施有一定的了解;4. 严格遵守操作规程,杜绝违章作业。
三、操作流程1. 开机准备a. 检查电源开关是否关闭;b. 检查供水管道是否畅通;c. 检查安全阀是否处于正常工作状态;d. 检查调压阀是否处于正常工作状态;e. 检查给水泵和循环泵是否处于正常工作状态;f. 检查燃料(如燃气、燃油等)是否足够;g. 检查仪表和控制系统是否正常。
2. 开机操作a. 打开燃料供给和点火设备;b. 按照操作规程启动给水泵和循环泵;c. 开启锅炉燃烧器,并根据需要进行调整;d. 检查锅炉内各部位的温度和压力是否正常;e. 确认锅炉正常运行后,关闭点火设备。
3. 运行操作a. 定期检查锅炉的压力、水位和温度情况,确保正常运行;b. 根据需要调整锅炉的燃烧器工作状态,确保供热负荷的要求;c. 定期检查锅炉内部的各个部位,及时清理和保养;d. 定期检查水质和排放废气情况,确保环保和安全。
4. 停机操作a. 在停机前,关闭锅炉的燃烧器;b. 关闭给水泵和循环泵;c. 关闭燃料供给设备;d. 停止供水,保证锅炉内无水;e. 关闭电源开关。
四、安全注意事项1. 操作人员在进行操作前,必须佩戴好劳动防护用品,避免发生意外伤害;2. 操作人员需熟悉设备的紧急停机装置、安全阀和排放阀的位置和使用方法,以防发生危险情况时能够及时处理;3. 操作人员应严格按照操作规程进行操作,不得私自调整设备的工作参数;4. 操作人员应随时关注设备运行状态,发现异常情况及时上报,并采取相应的措施;5. 操作人员在操作过程中应注意锅炉的温度和压力情况,避免超限运行;6. 不得在设备正常运行时进行维护和保养工作,必要时应提前停机;7. 遵守消防安全规定,严禁在锅炉周围放置易燃物品;8. 不得私自拆卸或更换设备的重要部件,必要时需由专业人员进行操作。
2024年常压热水锅炉操作规程
2024年常压热水锅炉操作规程第一部分:引言常压热水锅炉是一种用于供热的设备,能够将水加热至一定温度并将热水输送至需要供热的场所。
在操作常压热水锅炉时,必须严格按照操作规程进行操作,以确保锅炉安全、高效运行。
本规程旨在规范2024年常压热水锅炉的操作,确保操作人员的安全和设备的正常运行。
第二部分:操作管理1. 操作资质要求1.1 操作人员必须持有相应的锅炉操作证书,并具备一定的锅炉操作经验。
1.2 操作人员必须经过相关培训,了解锅炉的工作原理、操作方法和安全注意事项。
2. 作业前准备2.1 确认锅炉的相关参数,包括额定功率、额定压力、额定温度等。
2.2 检查锅炉配件和管道,确保其完好无损、清洁无尘。
2.3 确保锅炉周围无易燃易爆材料,保持通风良好。
2.4 检查锅炉水位、压力表等仪表的工作情况,确保其准确可靠。
3. 操作步骤3.1 开启锅炉主电源,确认电气系统工作正常。
3.2 打开水泵,将水注入锅炉,确保锅炉水位符合要求。
3.3 检查锅炉的燃料供给系统,确保其工作正常。
3.4 打开燃烧系统,进行点火,并调节燃烧器工作参数,使锅炉运行在正常工作状态。
3.5 检查锅炉运行状态,包括水位、压力、温度等参数,确保其正常。
3.6 定期检查锅炉运行情况,包括锅炉燃烧情况、水位变化、压力变化等,及时调整和处理异常情况。
4. 常规维护4.1 定期清洗锅炉内部,包括燃烧器和燃烧腔室,确保其干净无尘。
4.2 定期检查锅炉水位、压力和温度表的准确性,如有异常需要及时调整或更换。
4.3 定期检查锅炉的安全阀,确保其正常工作。
4.4 定期检查锅炉的电气系统,包括电线、接线端子等,确保其安全可靠。
4.5 定期检查锅炉燃烧系统,包括燃烧器、喷嘴、点火装置等,确保其工作正常。
第三部分:安全操作1. 安全注意事项1.1 操作人员必须穿戴好劳动防护用品,包括安全帽、防护眼镜、防护手套等。
1.2 操作人员在操作时必须注意安全,严禁在锅炉周围乱动或随意触摸设备。
CLSS型常压热水锅炉安装使用说明书
一、概述:CLSS0.2-95/70-Y型全自动常压热水锅炉系立式内燃二回程水管锅炉。
锅炉采用优质碳钢板及无缝钢管精工制作,既保证锅炉坚固耐用,又使出水清洁。
该炉在受热面管上焊上鳍片,利用鳍片间距来控制烟气的流向,燃油在燃烧室内充分燃烧后,产生高温烟气冲刷烟管外壁和鳍片,形成对流和辐射传热,受热面充分利用。
该炉结构先进,受热面布臵充足、分配合理;配备进口燃烧机。
锅炉点火、燃烧、安全保护、温度控制等均实现自动控制。
锅炉具有安全可靠、升温快、热效率高、造型美观、结构紧凑、占地面积小、安装简便、经久耐用等优点,适宜各行业生产、生活之用水。
本产品集中了国内外同类产品之精华,无论锅炉内部结构还是外形设计均处于同行业的先进水平。
二、技术参数:三、锅炉安装说明锅炉安装应符合JB 50273-98《工业锅炉工程施工及验收规范》,JB 50236-98《现场设备工业管道焊接工程施工及验收规范》及2000版《小型和常压热水锅炉安全监察规定》的有关条款执行。
1、主机安装(1)锅炉在地基上的荷重(包括主机自重,燃烧器重量)按技术参数中荷重数量,再加上锅炉锅水重量计算荷重,按此荷重建锅炉基础。
(2)锅炉落位到地基上之后,应按照有关安装规程校水平。
2、给水管路安装(1)补水箱最高水位不能超过锅炉最高水位5米,给水入口必须安装过滤网,以防杂物被吸入水泵内。
(2)排空管上不得装设任何阀门,出口应引向安全位臵,以免造成人员伤害。
3、输油管路安装。
(1)油箱内最好设臵板式滤油装臵,油箱最低处应开设清洗用的排污口。
(2)油箱内最低油位应高于燃烧机油泵标高,燃烧机自配滤网式滤油器应安装于燃烧机自配金属软管与供油管之间,供油管出口端应装臵阀门,以便于清洗和检修。
(3)回油管路的安装标高应尽可能低于喷油嘴标高。
4、烟囱安装(1)烟囱高度应符合环保的有关规定,烟囱引出段尽量不要水平布臵(水平段的长度不宜超过5m)。
(2)烟囱应按有关技术规程安装霹雷针和接地网。
CWNS常压热水锅炉说明
•
2)燃气喷射速度(压力和流量构成)
• 燃气燃烧的三种状态
•
1)正常燃烧 :燃烧速度 = 喷射速度
•
2)脱火
:燃烧速度〈 喷射速度
•
3)回火
:燃烧速度 〉喷射速度
相关知识
1m3天然气燃烧理论上需要消 耗10m3空气,产生11m3烟气 (其中含有2m3水蒸汽)。
实际操作:一般选取空气剩余 系数为1.05,即1m3天然气燃 烧理论上需要消耗10.5m3空气, 产生11.5m3烟气(其中含有 2m3水蒸汽),根据天然气参 数不同空气剩余系数会有变化。
锅炉检查处理方法
①锅炉的用水须经过软化处理,这对延长锅炉使用寿命,保证运行安全有 重要作用。用水的软化处理质量,应按 GB/T1576-2008《工业锅炉水质》执行。
锅炉事故
1
爆炸事故: 锅炉主要受压元件— ——锅筒(锅壳)、 炉胆、管板、下脚圈 及集箱等发生较大尺 寸的破裂,瞬时释放 大量介质和能量,造 成爆炸。
燃气锅炉及供暖系统介绍
燃气锅炉简介
燃料及燃烧方式
热水锅炉循环系统
常见问题
锅炉
• 锅炉概念 • 锅炉系统 •主要设备
燃烧
• 燃料 • 燃烧系统
循环
• 循环系统
维护
• 运行规章 • 维护规章 •事故案例
天然气是由动、植物通过生物化学作用及地质变化作用,在 不同地质条件下生成、转移,在一定压力下储集,埋藏在深度 不同的地层中的优质可燃气体。
汽水共腾 水位表内水位剧烈波动上升,水温下降, 锅水水质恶化,含盐量及碱度过高。
炉的定义:是燃料燃烧的场所。 炉的组成:燃烧设备和燃烧室(炉膛)。 广义的炉:指燃料、烟气这一侧的全部空间。
常压热水锅炉安全操作规程
常压热水锅炉安全操作规程一、锅炉的基本要求1.使用前要认真核对锅炉的压力、水位等指示。
2.锅炉使用时必须按照规定的水位加水,严禁干烧操作。
3.锅炉进水管道应保持畅通,严禁封闭。
4.锅炉周围应保持清洁,严禁有易燃易爆物质。
二、燃烧系统操作规程1.操作前要检查燃烧器和燃烧系统是否正常工作,如有异常应及时处理。
2.启动和停止燃烧器时,要按照规定的操作程序进行,并确保燃烧器正常点火、燃烧。
3.不得随意调整燃烧器的工作状态,如需调整,应找专业人员进行。
4.燃烧器工作时,严禁在燃烧室内拆卸、检修、清理燃烧器。
三、循环系统操作规程1.启动循环泵前,要检查泵的运转情况,确保泵正常工作。
2.循环泵的装置和维护必须由熟悉设备的专业人员进行。
3.锅炉出水温度不得超过规定范围,如有异常应停机检查。
4.锅炉水位应保持在正常范围内,低水位时应及时加水。
四、安全装置操作规程1.定期检查安全阀的启闭灵活性,确保其正常工作。
2.定期检查压力表的准确性,不得改动或拆卸压力表。
3.定期检查水位计的准确性,保持水位计清洁、透明度良好。
4.锅炉房必须配备灭火器,并保持灭火器正常有效。
五、故障及紧急处理1.发生故障时应迅速切断电源,同时通知相关人员进行处理。
2.出现泄漏情况时,应立即关闭进水阀,切断电源,并通知相关人员进行处理。
3.发生火灾时,迅速切断电源和燃料气阀,及时启动灭火设备,并通知相关人员。
4.发生蒸汽压力过高等危险时,应立即切断电源和供气源,同时通知相关人员进行处理。
六、日常维护保养1.每班交接班时,应详细记录锅炉运行情况、发生的故障及处理情况。
2.定期检查锅炉的水位、压力、燃烧状态等,及时处理异常情况。
3.定期清洁锅炉的各部位,包括锅炉外壳、燃烧器、水位计等。
4.定期进行锅炉的保养,如更换密封、润滑部件等。
以上是常压热水锅炉安全操作规程的一些基本要求,使用者必须按照上述规程进行操作,遵守各项安全要求,以确保锅炉的正常、安全运行。
常压容积式燃气热水器标准
常压容积式燃气热水器标准简介常压容积式燃气热水器是一种利用燃气燃烧产生热量,通过热交换器加热冷水,从而供给热水的设备。
该标准旨在标准常压容积式燃气热水器的设计、制造、安装和使用要求,以保障用户的平安和设备的可靠性。
适用范围本标准适用于常压容积式燃气热水器的设计、制造、安装和使用过程,包括产品的结构、性能、平安等要求。
标准1. 术语和定义在本标准中,以下术语和定义适用: - 常压容积式燃气热水器:利用燃气燃烧产生热量,通过热交换器加热冷水,供给热水的设备。
- 全自动点火:自动控制系统能自动点亮燃气火焰。
- 防堵塞装置:燃气燃烧过程中,防止燃烧孔道堵塞的装置。
- 烟道:燃烧产生的废气通过的通道。
- 平安阀:当热水器内部压力超过额定压力时,自动释放压力的装置。
2. 设计要求常压容积式燃气热水器的设计应符合以下要求: - 有效保障用户用水的平安性和卫生性。
- 结构合理,易于维修和保养。
- 热交换效率高,能有效降低能源消耗。
- 具备全自动点火和防堵塞功能。
- 管路和接口符合相关标准,易于与其他设备连接。
常压容积式燃气热水器的制造应符合以下要求: - 材料选用应符合相关标准,具有良好的耐高温、耐腐蚀性能。
- 制造过程应符合相关标准,保证产品的质量和可靠性。
- 平安阀和防堵塞装置应可靠工作,能在必要时自动启动。
- 热交换器应具备良好的传热效果,保证热水的供给能力。
- 燃气燃烧系统应稳定可靠,符合燃气供给标准。
4. 安装要求常压容积式燃气热水器的安装应符合以下要求: - 安装位置应选择通风良好、无可燃物、无腐蚀性气体和湿气的场所。
- 热水器与烟道应连接牢固,确保烟气能顺利排出。
- 燃气管路安装应符合燃气供给标准,使用合格的管材和连接件。
- 热水器的电气接线应符合相关电气平安标准,接地可靠。
常压容积式燃气热水器的使用应符合以下要求: - 使用前应仔细阅读产品说明书,了解产品的使用方法和本卷须知。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
卧式常压热水锅炉安装及使用说明书扬州斯大锅炉有限公司致用户尊敬的用户,感谢使用斯大产品!请你在安装、使用、维护产品之前,仔细阅读本说明书。
它能指导你了解产品结构,熟悉产品性能,掌握正确地维护保养方法,从而达到经济、稳定、安全运行。
冷凝无压热水锅炉系列:斯大冷凝锅炉是一种可以同时满足环保和高效要求的绿色锅炉。
•锅炉效率 96%~103%。
• CO2 发生量降低30%以上。
• NOx 发生量降低50%以上(低NOx燃烧机使用)。
•电费最大限度减少 40%(用变频器)。
•运转噪音降低10%以上。
节能产品先驱者——斯大锅炉斯大锅炉全体员工目录一、概述 (3)二、锅炉型号 (3)三、使用前注意事项 (3)四、锅炉本体结构概述 (4)五、安装要求 (4)六、锅炉的运行调试 (6)七、锅炉的操作说明 (7)八、锅炉的维护与保养 (7)九、锅炉清洗方式及注意事项 (9)十、锅炉系统图参考 (9)一、概述为了确保锅炉的的运行和劳动人民生命财产安全。
本系列锅炉的设计、制造、安装、使用、维修都必须严格执行JB/T7985-2002《小型锅炉和常压热水锅炉技术条件》、GB/T1576-2008《工业锅炉水质》、GB13271-2001《锅炉大气污染物排放标准》、JB/1615-93《锅炉油漆和包装技术条件》。
水压试验按JB/T7985-95标准、Ps=0.2Mpa的要求执行,锅炉安装应符合国家有关规定:GB50273-2009《锅炉安装工程施工及验收规范》、GB50231-2009《机械设备安装工程施工及验收通用规范》。
二、锅炉型号1、型号释义代码含义:C —常压 ZK —真空 W —卧式 N —内燃 S —室燃 XX ——额定热功率(MW) 85/65 —额定出水和回水温度(℃) Y.Q —燃料的种类:轻油、天然气、城市煤气、石油液化气等三、使用前注意事项1、锅炉房布置应符合《常压热水锅炉通用技术条件》和GB50041 ~91《锅炉房设计规范》。
锅炉房要始终保持干燥清洁,防止控制系统受潮。
2、电力要求:电压波动在额定电压±5%范围之内。
锅炉安装时应接地线。
3、锅炉控制系统应按照《锅炉控制器使用说明书》使用。
4、锅炉周围严禁放油箱等易燃物品。
油罐、气体罐与锅炉房外墙基脚线间距应在15米以上。
有特殊原因需要缩短防火间距时,应得到当地消防部门及有关部门同意;若采用地下布置,则覆盖层应在0.5m以上,周围需加防火墙;地下布置时,油箱地脚螺栓必须拧紧,或采用其它措施防止油箱移位。
5、锅炉配管时应注意以下事项:1)、美观大方,操作维修方便,标示明确,通径需根据出水量计算;2)、锅炉的补水管、排污阀等标示明确;3)、使用循环水泵应与锅炉相配套,热水的流向应明确标示,带换热器的锅炉换热器设计压力为1.0Mpa,如果向高层供水时在系统上需要适当调整,供水管道需经过严格的设计和计算。
四、锅炉本体结构概述卧式常压热水锅炉本体结构概述:CWNS XX-85/65-Y.Q系列热水锅炉是锅壳式、波开炉胆、螺纹烟管型锅炉,采用三回程湿背式结构,燃料在炉胆内燃烧产生的高温烟气经回燃室→第一对流管束→前烟箱→第二对流管束→后烟箱→(冷凝器)→烟囱排烟大气,同时在回燃室安装有检查孔或防爆检查门,有利于锅炉的安全运行及维修,锅炉安全控制严格按照相关标准执行。
五、安装要求1、基本要求:(1)、安装和使用前,应仔细阅读和学习随机提供的燃烧器安装使用说明书;(2)、要加强对燃气管道的检查,特别是电磁阀的检查,防止因泄露而造成炉膛爆炸和火灾。
2、锅炉安装的必要条件:(1)、安装地面应平整而且周围无任何易燃易爆物品;并做到可靠接地;(2)、240kw以内功率锅炉电缆走线宜用桥架铺设,360kw以上建议走电缆沟;(3)、锅炉安装单位应将电路和管路安装好,安装质量必须符合国家行业有关规定;(4)、操作人员必须事先受过专门培训,对锅炉的基本知识和操作规程应知应会;(5)、锅炉运行时,锅炉给水箱必须有水,且必须是经过软化处理合格的水;(6)、锅炉所使用的电源应安装控制开关,该电源的容量必须符合锅炉电气运行所需的额定电压和功率;(7)、检查并确认锅炉管路和电路安装正确,所有阀门及开关无异常,使水路和电路保持正常状态;(8)、锅炉停炉或检修时必须切断锅炉总电源开关。
3、具体要求:(1)、基础必须符合承重要求。
锅炉就位前,须用水平仪校准地面,就位后,锅炉前端较后端自然高出20mm,以便锅炉排污;(2)、供油管路安装:①、燃烧器上有进油和回油两个燃油软管接口,按照燃烧器的安装使用说明书要求,将供油管和回油管接到日用油箱上;②、锅炉所需要的燃料供应是由直接装在燃烧器上的油泵进行注油。
因此日用油箱应装在燃烧器附近,否则在供油系统上应另配置一台供油的油泵,管路上需加装油品过滤装置;③、燃烧器的安装请参照燃烧器使用说明书;④、为确保燃烧器喷嘴不发生堵塞,由日用油箱至燃烧器油泵的入口,应设置不同数目的油品过滤器,以保证燃油清洁可靠,建议采用以下油路:(3)、供气管路安装:①、燃烧器上有进气法兰接口,只需将进气管法兰与燃烧器管法兰连接即可;②、燃烧器的安装请参照燃烧器安装使用说明书;③、燃气进入燃烧器前,请装设必要的阀门以及检测系统;④、必须设置燃气手动和自动切断装置;⑤、进入燃烧器的管路系统建议采用如下系统:1 球阀 5 一对法兰 9 主燃气阀 13 燃烧器2 防震联轴器 6 燃气低压力开关 10 点火电磁阀3 燃气过滤器 7 安全阀 11 燃气高压力开关4 减压器或压力稳定器 8 燃气阀组气密性检查装置 12 空气压力开关(4)、自控线路的安装:①、参照随机附带的《电气原理图》将控制柜电源线和仪表管线接通,并接好地线,按图检查燃烧机、水泵、仪表等控制柜的通路是否正确;②、控制系统详见《电脑控制器使用说明书》以及各型号锅炉的接线图;(5)、烟囱的安装:烟囱要求垂直于地面,烟囱自重不应直接落在锅炉上,烟囱高度应符合环保部门的规定和要求,烟囱顶部要加装防雨帽,一定要装好防浪绳,将工业用水银金属套管温度计安装在烟囱根部的束节上,以监测排烟温度。
(6)、水箱配置:①、热水箱:需要用大量热水洗浴时可以设置热水箱●要使用耐腐蚀材料;●应使用镀锌板材或不锈钢板材;●热水箱应能承受100℃以上的温度;●热水箱应安装排污阀门;●封闭式热水箱应设膨胀管或安全阀。
②、膨胀水箱●应能承受100℃以上的温度;●水箱有效容积计算:当85-65℃供暖系统 V=0.031VcV ——膨胀水箱的有效容积(既相当于膨胀管到溢流管之间高度的容积)Vc ——系统内的水容量,L六、锅炉的运行调试1、锅炉水质要求应符合GB1576-2001《工业锅炉水质标准》;2、水质应经常化验,以确保水质符合标准,防止结垢;3、锅炉安装完毕后,打开管路或散热器的排气阀门,然后通过膨胀水箱把水输入到管路及炉体内,直到排气阀门出水为止。
当锅炉内处于满水状态时,关掉各排气阀门,并检查各连接部分是否漏水;4、确认炉体内满水并保持满水状态,启动循环水泵,进行水循环,确认各部件循环良好。
当膨胀水箱中的水位水位过低时,通过浮球阀及电磁阀自动补水,当水位降到低水位保护点时,燃烧器电源将被切断,并发出蜂鸣报警声;5、接通控制柜电源,检查控制柜各部件是否正常,检查保护的可靠性等。
根据需要设置炉水的温度或启炉温度和停炉温度、开泵温度、关泵温度、超温报警温度;6、启动燃烧机,检查点火情况及转动部位是否正常,这时可通过窥视孔和出烟情况调节风量直至不冒黑烟为止;7、热水模式:当炉水温度达到设定值时,燃烧器停止,循环泵启动,直至炉水温度低于设定值,循环泵停止运行,同时燃烧器再次启动,如此反复运行下去;8、取暖模式:循环泵循环,温度低于设定温度启动燃烧机,温度达到设定温度停止燃烧机;9、防冻模式:循环泵循环,炉水温度低于5℃时燃烧机启动,达到15℃(或20℃)时燃烧机停止;10、不需要锅炉工作时,请切断锅炉电源;11、若锅炉运行在“防冻控制”状态,切勿断开电源;12、锅炉具体操作方法请详见随机附带的控制器使用说明书。
七、锅炉的操作说明锅炉在全面调试之前请认真阅读锅炉控制说明书,燃烧机使用说明书,以及其它的辅机使用说明书。
该型锅炉的运行虽然是按全自动控制设计的,具有完善的保护系统,但仍要求锅炉运行人员必须是合格的司炉工,且应严格按照岗位责任制和锅炉操作规程,确保设备正常运行,以保证锅炉机组的安全和经济性。
1、起动前检查:⑴、检查锅炉各密封面是否紧密;⑵、检查线路电压是否符合要求,各种开关是否处于正常状态;⑶、检查各电动调节阀是否正常。
2、起动前准备:⑴、使用前须熟悉设备,认真阅读《电脑控制器使用说明书》和锅炉接线图,仔细阅读所选配的燃烧机的安装使用说明书;⑵、检查线路电压是否符合要求,各种开关位置是否正常,分别启动水泵、燃烧机和各种辅机检查其运行是否正常;⑶、当锅炉冷炉启动时,在最小负荷下稳定燃烧,目的是控制锅炉升温速度,以减少锅炉温度应力,保证锅炉各部分的自由膨胀,从而保证锅炉的安全运行并延长使用寿命。
锅炉冷炉启动已经结束,开始进行正常工作。
其操作顺序应参见控制柜说明书《电脑控制器使用说明书》和锅炉接线图;⑷、安全保护装置的检验:①、本体上表面始终有一个连接管与大气相通,锅炉本体顶部表压为零的锅炉;②、检查自控系统的安全保护和报警装置。
八、锅炉的维护与保养1、每季修理⑴、燃烧机的维修和保养请参照燃烧机安装使用说明书;⑵、检查电器仪表线路是否松动,并清扫积灰;⑶、检查所有锅炉阀门是否完好,并进行清洗工作;⑷、清洗水泵入口滤网或油气过滤网。
2、每年修理⑴、清理烟管积碳或积灰,清理炉膛积碳或积灰,检查阻燃片的状态,如有烧损,按尺寸更换;⑵、燃烧机的维修和保养请参照燃烧机安装使用说明书;⑶、检查锅炉及管道的腐蚀情况,锈蚀或腐蚀严重的要更换;⑷、检查电机、电器、线路的绝缘情况;⑸、检查仪表指示的正确性。
3、锅炉保养锅炉停炉时间较长时,必须进行保养,以防止锅炉受热面的腐蚀,其保养方法一般分为干法保养和湿法保养:(1)、干法保养锅炉停炉后放完炉水,将内部污垢清洗干净,用小火烘干,烘干时打开人孔门排出水汽,然后将直径10-30mm的块状生石灰(CaCo3)或无水氯化钙(CaCl2)装于搪瓷盆内,大约放6Kg左右,然后将锅筒关严,以后每三个月检查一次,若干燥剂已经失效,应予以更换。
其用量可根据锅炉容积按以下指标进行计算:工业无水CaCl2——1~2kg/m3生石灰CaO——2~3kg/m3硅胶——1~2kg/m3放置干燥剂的方法,是将药品分盛在几个搪瓷盘中(以防药品潮解成稀泥状,但硅胶可以放在布袋中,硅胶可以重复使用沿锅筒长度方向均匀排列在锅筒中,7~10天后检查干燥剂的情况,失效后应换新药,此后每隔一定的时间(一般为1个月)检查和更换一次失效的药品。
