单片机基于状态机和任务队列的程序设计
状态机程序设计
典型状态机设计由状态信号定义、准备下一状态进程、状态切换进程、输出进程等四部分构成。 【例6-1】用FPGA/CPLD控制AD574进行12位A/D转换，并将转换结果保存在Q0~Q11中
CE
CS
RC
X12/8
A0
工作状态
0
X
X
X
X
禁止
X
1
X
X
X
禁止
1
0
0
X
0
启动12位转换
状态信号定义：采用枚举数据类型定义系统中有哪些状态，并定义当前状态信号、下一状态信号。一般放在结构体的ARCHITECTURE和BEGIN之间。
在数字系统中，每一状态对应一个二进制数，称状态编码。如AD574控制有5个状态，可用3位二进制表示：（000、001、010、011、100）。
但设计者在状态机的设计中，为了更利于阅读、编译和VHDL综合器的优化，往往将表征每一状态的二进制数组用文字符号来代表，即所谓状态符号化。如（s0，sl，s2，s3，s4，s5），或者（READY，START，WAIT_H， WAIT_L ，READ, LOCK）等更直观的符号表示。
PROCESS（c_st，STATUS） --准备下一状态 BEGIN CASE c_st IS WHEN s0=>n_st<=s1; CE<=‘0’;RC<='0‘;LOCK<='0'; WHEN S1=>n_st<=s2; CE<=‘1’;RC<=‘0’;LOCK<='0‘; WHEN s2=>IF(STATUS='1') THEN n_st<=s3; ELSE n_st<=s2; END 1F; CE<=‘0’;RC<=‘0’;LOCK<=‘0’; WHEN s3=> IF(STATUS='1') THEN n_st<=s3; ELSE n_st<=s4; END 1F; CE<=‘0’;RC<=‘0’;LOCK<=‘0’; WHEN S4=>n_st<=s5;CE<=‘1’;RC<=‘1’;LOCK<=‘0’; WHEN S5=>n_st<=s0;CE<=‘1’;RC<=‘1’;LOCK<=‘1’; WHEN OTHERS=>n_st<=s0; CE<=‘0’;RC<=‘0’;LOCK<=‘0’; END CASE； END PROCESS；
单片机c语言程序设计

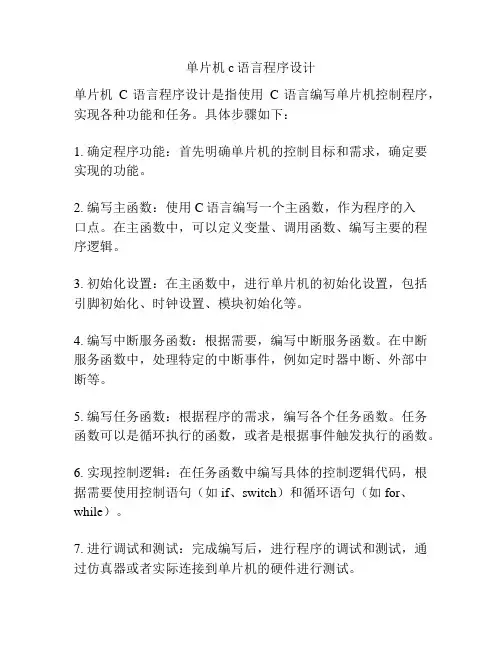

单片机c语言程序设计
单片机C语言程序设计是指使用C语言编写单片机控制程序，实现各种功能和任务。
具体步骤如下：
1. 确定程序功能：首先明确单片机的控制目标和需求，确定要实现的功能。
2. 编写主函数：使用C语言编写一个主函数，作为程序的入
口点。
在主函数中，可以定义变量、调用函数、编写主要的程序逻辑。
3. 初始化设置：在主函数中，进行单片机的初始化设置，包括引脚初始化、时钟设置、模块初始化等。
4. 编写中断服务函数：根据需要，编写中断服务函数。
在中断服务函数中，处理特定的中断事件，例如定时器中断、外部中断等。
5. 编写任务函数：根据程序的需求，编写各个任务函数。
任务函数可以是循环执行的函数，或者是根据事件触发执行的函数。
6. 实现控制逻辑：在任务函数中编写具体的控制逻辑代码，根据需要使用控制语句（如if、switch）和循环语句（如for、while）。
7. 进行调试和测试：完成编写后，进行程序的调试和测试，通过仿真器或者实际连接到单片机的硬件进行测试。
8. 优化和修改：根据测试结果进行程序的优化和修改，改善程序的性能和功能。
9. 生成可执行文件：将C源文件编译成可执行文件，可以直接下载到单片机中运行。
10. 下载和运行：将生成的可执行文件通过下载器下载到目标单片机中，并进行运行测试。
以上是单片机C程序设计的一般步骤，具体的实现方法和内容会根据不同的单片机型号和功能需求而有所不同。
单片机多任务事件驱动c源码
单片机多任务事件驱动c源码以下是一个简单的单片机多任务事件驱动的C语言源码示例： c.#include <stdio.h>。
#include <stdbool.h>。
// 定义任务优先级。
#define TASK1_PRIORITY 1。
#define TASK2_PRIORITY 2。
#define TASK3_PRIORITY 3。
// 定义任务状态。
#define TASK_READY 0。
#define TASK_RUNNING 1。
// 定义任务结构体。
typedef struct {。
void (task_func)(void); // 任务函数指针。
int priority; // 任务优先级。
int status; // 任务状态。
} Task;// 定义任务数组。
Task tasks[] = {。
{task1, TASK1_PRIORITY, TASK_READY},。
{task2, TASK2_PRIORITY, TASK_READY},。
{task3, TASK3_PRIORITY, TASK_READY}。
};// 定义任务数量。
int num_tasks = sizeof(tasks) / sizeof(tasks[0]); // 定义当前运行的任务索引。
int current_task = 0;// 任务1。
void task1(void) {。
// 任务1的具体代码。
}。
// 任务2。
void task2(void) {。
// 任务2的具体代码。
}。
// 任务3。
void task3(void) {。
// 任务3的具体代码。
}。
// 事件驱动调度器。
void event_scheduler(void) {。
while (true) {。
// 遍历任务数组，找到优先级最高的就绪任务。
int highest_priority = 0;int highest_priority_task = -1;for (int i = 0; i < num_tasks; i++) {。
《状态机程序设计》课件
02
状态机的实现方式
状态机的编程语言实现
编程语言选择
根据应用场景和需求，选择适合的编 程语言来实现状态机。常见的编程语 言如C、C、Java等都可以用来实现 状态机。
编程语言实现方法
使用条件语句（如if-else语句）或 switch语句来描述状态转移逻辑。可 以使用枚举类型或常量来定义状态， 使用变量来存储当前状态。
状态机的图形化工具实现
图形化工具介绍
使用图形化工具可以方便地设计状态 机，减少编程的工作量。常见的图形 化工具如Stateflow、Simulink等。
图形化工具实现方法
在图形化工具中，可以通过拖拽状态 和转移来构建状态机。通常图形化工 具会提供丰富的状态机元素和功能， 如状态转换、事件触发等。
状态机的硬件实现
03
状态转换明确
状态转换应具有明确的触发条件和执行动作。在状态机中，从一个状态
转换到另一个状态时，应清晰地定义转换条件、输入和输出以及相应的
处理逻辑。
状态机的设计技巧
使用子状态
当一个状态的内部行为复杂时，可以考虑将其拆分为子状态。 子状态可以进一步细化和描述该状态的内部行为和逻辑。
使用分层状态机
当一个系统具有多个层级或多个子系统时，可以考虑使用分层状 态机。上层状态机可以控制下层状态机的行为，而下层状态机负
案例三：交通信号控制系统的状态机设计
总结词
复杂、多因素控制
详细描述
交通信号控制系统涉及多个信号灯的状态转 换，如红、黄、绿等。通过状态机的设计， 可以实现对交通信号的精确控制，确保交通 流畅、安全。同时，需要考虑多种因素，如 车流量、行人流量等，以实现最优的状态转 换策略。
05
状态机设计的常见问 题与解决方案
简述状态机设计流程
简述状态机设计流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 确定状态机的功能和需求：明确状态机需要实现的任务和行为。
考虑输入、输出以及状态之间的转换条件。
状态机编程例程

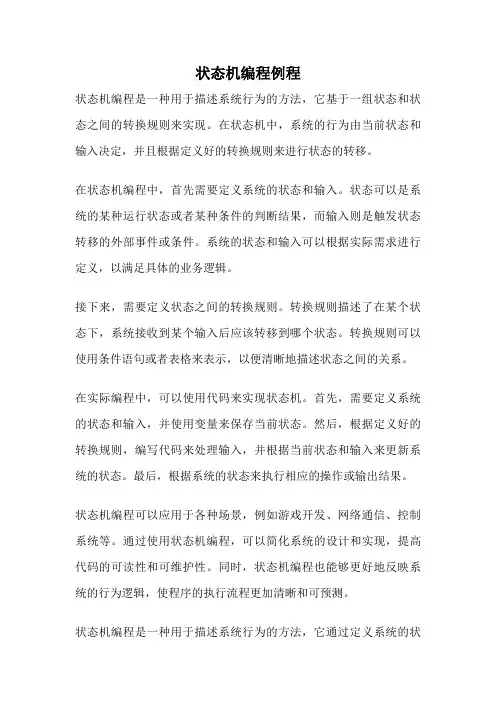

状态机编程例程
状态机编程是一种用于描述系统行为的方法，它基于一组状态和状态之间的转换规则来实现。
在状态机中，系统的行为由当前状态和输入决定，并且根据定义好的转换规则来进行状态的转移。
在状态机编程中，首先需要定义系统的状态和输入。
状态可以是系统的某种运行状态或者某种条件的判断结果，而输入则是触发状态转移的外部事件或条件。
系统的状态和输入可以根据实际需求进行定义，以满足具体的业务逻辑。
接下来，需要定义状态之间的转换规则。
转换规则描述了在某个状态下，系统接收到某个输入后应该转移到哪个状态。
转换规则可以使用条件语句或者表格来表示，以便清晰地描述状态之间的关系。
在实际编程中，可以使用代码来实现状态机。
首先，需要定义系统的状态和输入，并使用变量来保存当前状态。
然后，根据定义好的转换规则，编写代码来处理输入，并根据当前状态和输入来更新系统的状态。
最后，根据系统的状态来执行相应的操作或输出结果。
状态机编程可以应用于各种场景，例如游戏开发、网络通信、控制系统等。
通过使用状态机编程，可以简化系统的设计和实现，提高代码的可读性和可维护性。
同时，状态机编程也能够更好地反映系统的行为逻辑，使程序的执行流程更加清晰和可预测。
状态机编程是一种用于描述系统行为的方法，它通过定义系统的状
态和输入以及状态之间的转换规则来实现。
在实际编程中，可以使用代码来实现状态机，并根据系统的状态来执行相应的操作。
通过使用状态机编程，可以简化系统的设计和实现，提高代码的可读性和可维护性，同时也能够更好地反映系统的行为逻辑。
51单片机实现状态机资料
[例题9-1] 设计一个挨次开关装置，该开关装置在按键k第一次《按单下片时机，技术三基盏础灯教x程、与y和实践z同》时点 亮，当k 再次按下时，x灯马上熄灭；y灯15s后熄灭，在y灯熄灭后18s后，z灯熄灭。
if((P3|0x00)!=0xff)
//假设有按键按下
输入
.
.
驱动
次态逻辑
状态
输出
记忆 现态 逻辑
输出
.
时钟
.
与输入无关，输出只与状态有关的状态机，称为摩尔状态机，所以摩尔状态机的输 出与状态变化同步。摩尔状态机是使用广泛的状态机，如下图。
3. 状态编码
《单片机技术基础教程与实践》
具有n个状态变量的状态机具有2n个状态。究竟一个状态用什么样的二进制数表示，就是 状态编码问题。状态与它的编码之间不是唯一关系。最简洁的状态编码就是承受自然二进制整 数挨次来表示状态，这样的编码虽然简洁，但是最终的电路未必是最简洁的。假设要得到最简 洁的结果，最好把各种编码都试一试，但是太累人，一般状况下承受阅历编码方法。
转移条 件
k
说明 输入按键
td15
15秒定时到信号
td18
18秒定时到信号
பைடு நூலகம்
状态 说明
输出
z0
三灯都灭
t15
z1
三灯都亮
t18
z2
三灯都亮
x
z3
x灯灭，其他亮
y
z4
x、y灯灭，z灯亮 z
说明
15 秒 定 时 起 动 18 秒 定 时 起 动 x灯
y灯
z灯
stm32状态机编程实例
stm32状态机编程实例STM32状态机编程是一种常用的嵌入式系统开发方法，它可以帮助我们更好地组织代码，提高程序的可读性和可维护性。
下面我将以一个简单的LED控制程序为例，来说明如何在STM32上进行状态机编程。
假设我们要设计一个控制LED灯的程序，根据按钮的按下状态来切换LED的亮灭状态。
首先，我们需要定义LED和按钮的引脚以及初始化这些引脚。
然后，我们可以使用状态机来描述LED的不同状态和状态转移。
首先，我们定义LED的两种状态，LED_OFF（灭）和LED_ON （亮）。
然后，我们定义按钮的两种状态，BUTTON_RELEASED（松开）和BUTTON_PRESSED（按下）。
接着，我们定义状态转移条件，当按钮从松开状态转变为按下状态时，如果LED是灭的，那么将LED状态转变为亮；如果LED是亮的，那么将LED状态转变为灭。
在代码中，我们可以使用一个状态变量来表示LED的状态，使用另一个状态变量来表示按钮的状态。
然后，在主程序的循环中不断检测按钮状态，根据按钮状态和LED状态来更新LED的状态。
这样，我们就可以使用状态机的方法来实现LED的控制。
当然，实际的程序可能会更加复杂，涉及到更多的状态和状态转移条件。
但是无论程序多么复杂，状态机编程的思想都是一样的，将程序分解成若干个状态，定义状态之间的转移条件，然后在主循环中根据当前状态和输入来更新状态。
这样可以使程序结构清晰，易于理解和调试。
总的来说，STM32状态机编程是一种非常有效的嵌入式系统开发方法，它能够帮助我们更好地组织代码，提高程序的可读性和可维护性。
希望以上内容能够对你有所帮助。
stm32基于表结构的状态机设计方法
一、介绍1.1 状态机的概念状态机是一种描述系统行为的数学模型，它由一组状态、一组事件和状态转移函数组成，可以有效地描述系统的状态变化及其对应的动作。
1.2 STM32的应用STM32是一款由意法半导体公司推出的基于ARM Cortex-M内核的微控制器，广泛应用于工业控制、汽车电子、智能家居等领域。
二、基于表结构的状态机设计方法2.1 状态表的建立在设计基于表结构的状态机时，首先需要建立状态表。
状态表是一个描述系统状态及其转移关系的表格，通常包括状态、事件和下一状态三个要素。
2.2 实例分析以一个简单的闪灯控制器为例，介绍如何利用表结构设计状态机。
列出系统可能的状态，例如“灭灯”和“亮灯”，列出可以触发状态变化的事件，例如“按下开关”和“释放开关”。
根据状态及事件确定状态转移关系，并将其填写到状态表中。
2.3 状态转移函数的实现将状态表转化为代码实现时，需要定义状态转移函数。
状态转移函数通常包含当前状态、事件参数，返回下一状态。
利用STM32提供的硬件和软件资源，实现状态转移函数，实现状态机的具体功能。
三、基于表结构的状态机设计实例3.1 程序框架搭建首先建立一个简单的STM32工程，设置系统时钟、引脚状态等基本配置。
3.2 状态表的建立在工程中建立状态表，定义系统可能的状态及其转移关系，填写到表格中。
3.3 状态转移函数的实现编写状态转移函数，根据状态表的定义，实现状态机的具体功能。
3.4 程序验证在开发板上烧录程序，通过观察LED灯的闪烁来验证状态机的设计是否符合预期。
四、表结构的状态机设计方法的优势4.1 结构清晰基于表结构的状态机设计方法能够清晰地描述系统的状态变化及其对应的动作，便于理解和维护。
4.2 易于扩展通过增加状态和事件，并修改状态转移关系，能够方便地扩展状态机的功能。
4.3 便于调试由于状态机的设计通过表格直观呈现，便于调试和验证状态机的正确性。
五、结语通过本文的介绍和实例分析，可以清晰地了解基于表结构的状态机设计方法在STM32上的应用。
如何利用有限状态机实现多任务
如何利用有限状态机实现多任务有限状态机（Finite State Machine，FSM）是一种数学模型，可以用于描述和分析系统的行为。
在计算机科学领域，有限状态机常用于描述和实现程序的控制流程。
利用有限状态机实现多任务是一种常见的设计方法，可以将程序的控制流程分解为多个有限状态机，并在不同的状态机之间进行切换，从而实现多个任务的并发执行。
以下是一种基本的利用有限状态机实现多任务的方法：1.确定任务数量和任务优先级：首先，需要确定系统中存在的任务数量和任务的优先级。
任务的数量和优先级决定了需要设计的状态机的数量和结构。
2.设计状态机的状态集合：为每个任务设计一个状态机，并确定状态机的状态集合。
状态集合应该包括任务的所有可能状态，例如等待状态、运行状态、完成状态等。
可以使用状态迁移图或状态转换表来描述状态机的结构。
3.确定状态转换条件：确定每个状态之间的转换条件。
转换条件可以是特定的事件触发，例如定时器中断、外部输入事件等。
转换条件也可以是条件判断，例如变量的取值或一些条件的成立与否。
4.实现状态转换逻辑：根据状态转换条件，设计并实现状态机的转换逻辑。
转换逻辑可以使用条件语句、循环语句等编程语言提供的控制结构实现。
在状态转换过程中，可能需要保存和更新任务相关的数据或状态信息。
5.实现任务调度器：设计并实现任务调度器，负责控制不同任务状态机之间的切换。
任务调度器可以使用循环结构实现，按照任务的优先级顺序轮询各个任务的状态机，并根据状态机的当前状态和转换条件决定是否进行状态切换。
6.可以加入优先级调度：根据任务的优先级，可以考虑实现优先级调度算法，确保高优先级任务能够优先执行。
例如，可以使用优先级队列或时间片轮转算法来实现优先级调度。
7.运行时环境：根据具体的系统平台和编程语言，提供相应的运行时环境。
例如，可以在操作系统中实现多线程或多进程来同时执行任务状态机。
通过以上方法，利用有限状态机可以实现多任务的并发执行。
精妙的单片机非阻塞延时程序设计2024
引言：单片机非阻塞延时程序设计是嵌入式系统开发中常见的一项技术，它允许程序在延时期间保持对其他任务或事件的响应能力，提高系统的并发性和响应性。
在本文中，我们将介绍一些精妙的单片机非阻塞延时程序设计技巧和方法。
概述：单片机的延时是指在程序执行过程中暂停一段时间，通常使用软件实现。
传统的阻塞延时会导致系统无法进行其他操作，而非阻塞延时可以在延时期间处理其他任务，提高系统的性能。
在本文中，我们将详细介绍单片机非阻塞延时的设计思路和实现方法。
正文内容：一、使用定时器进行非阻塞延时1. 建立一个定时器中断服务函数2. 在定时器中断服务函数中记录系统时钟的增量3. 在其他任务或主循环中比较当前系统时钟与目标延时时钟的差值4. 根据差值判断是否达到延时要求，如果达到则执行相应任务，否则继续执行其他任务5. 定时器中断服务函数可以通过硬件定时器或软件模拟定时器实现二、使用状态机进行非阻塞延时1. 设计一个状态机，用于记录延时的状态和时间2. 在每个系统周期中更新状态机的状态和时间3. 在其他任务或主循环中根据状态机的状态和时间判断是否达到延时要求4. 如果达到延时要求则执行相应任务，否则继续执行其他任务5. 状态机可以使用有限状态机（FSM）或无限状态机（ISM）进行实现三、使用软件计时器进行非阻塞延时1. 定义一个软件计时器数据结构，包含计时器的起始时间和目标延时时间2. 在每个系统周期中更新软件计时器的时间3. 在其他任务或主循环中比较当前时间与计时器的目标延时时间4. 根据比较结果判断是否达到延时要求，如果达到则执行相应任务，否则继续执行其他任务5. 软件计时器可以使用定时器对比计时（TC）或系统滴答计时器（SysTick）进行实现四、使用多线程进行非阻塞延时1. 在系统中引入多线程机制，每个线程可以独立执行任务2. 在延时线程中设置延时时间，并在其他线程中判断是否达到延时要求3. 如果达到延时要求则执行相应任务，否则继续执行其他任务4. 多线程可以使用操作系统（RTOS）或轻量级线程库进行实现5. 注意线程之间的同步和互斥机制，以避免竞争条件和死锁的发生五、使用事件驱动的非阻塞延时1. 建立一个事件驱动框架，用于处理各种事件和任务2. 在任务中设置延时要求，并在其他任务或事件中判断是否达到延时要求3. 如果达到延时要求则触发相应的事件，执行相应任务，否则继续执行其他任务4. 事件驱动可以使用消息队列、信号量或触发器进行实现5. 注意事件的优先级和处理顺序，以确保延时任务的准确性总结：单片机非阻塞延时程序设计是嵌入式系统开发中的重要技术，可以提高系统的并发性和响应性。
单片机程序设计
单片机程序设计单片机（Microcontroller）是一种集成电路芯片，由中央处理器、存储器和输入输出设备组成，可用于控制电子设备的运行。
在现代电子领域中，单片机的应用越来越广泛，因此对单片机程序设计的需求也逐渐增加。
本文将介绍单片机程序设计的一般流程和注意事项。
一、单片机程序设计概述单片机程序设计是指为单片机编写软件，使其能够按照预定的功能和要求进行工作。
它包括程序设计的各个环节，如需求分析、算法设计、程序编写、调试和测试等。
通过合理设计和编写单片机程序，可以实现各种电子设备的控制和功能扩展。
二、单片机程序设计的基本流程1. 需求分析：了解单片机的使用环境、功能需求和性能要求，明确希望实现的功能。
2. 算法设计：根据需求分析结果，设计相应的算法和逻辑流程，确定程序的整体结构。
3. 硬件设计：根据单片机型号和功能需求，设计相应的硬件电路，包括输入输出接口、外设接口等。
4. 程序编写：根据算法设计和硬件设计结果，使用合适的编程语言编写单片机程序。
5. 调试和测试：在真实的硬件环境下，对程序进行调试和测试，确保程序的功能正常运行。
6. 优化和扩展：根据实际应用情况，对程序进行优化和扩展，提高程序的性能和功能。
三、单片机程序设计的注意事项1. 编程语言选择：根据单片机型号、功能需求和开发环境，选择合适的编程语言，如C语言、汇编语言等。
2. 程序结构设计：根据需求分析和算法设计结果，设计合理的程序结构，包括主程序、子程序和中断服务程序等。
3. 代码规范：编写代码时，遵循统一的代码规范，如缩进、命名规则、注释规范等，提高代码的可读性和可维护性。
4. 调试工具使用：使用合适的调试工具，如仿真器、调试器等，对程序进行调试和测试，快速排查错误。
5. 性能优化：针对程序的性能问题，进行适当的优化，如减少程序的存储空间占用、提高程序的执行效率等。
6. 安全性设计：对于涉及到安全性的应用，设计合理的安全机制，如输入检测、密码保护等，确保系统的安全可靠性。
单片机 状态机写法
单片机状态机写法单片机（Microcontroller）中的状态机（State Machine）是一种常见的编程方法，用于管理复杂系统的状态和行为。
通过定义一组状态以及在这些状态之间转换的规则，状态机可以清晰地表示系统的动态行为。
以下是一个简单的状态机在单片机中的写法示例，假设我们正在为一个LED灯编写控制程序，LED灯有三种状态：关闭（OFF）、闪烁（BLINK）和常亮（ON）。
c#include <stdio.h>#include <stdint.h>// 定义LED灯的状态typedef enum {STATE_OFF,STATE_BLINK,STATE_ON} LedState;// 定义LED灯结构体typedef struct {LedState state; // 当前状态uint8_t blink_count; // 闪烁计数器} LedController;// 初始化LED灯void led_init(LedController *led) {led->state = STATE_OFF;led->blink_count = 0;}// 更新LED灯状态void led_update(LedController *led) { switch (led->state) {case STATE_OFF:// 在此处添加关闭LED的代码 break;case STATE_BLINK:// 根据闪烁计数器切换LED状态if (led->blink_count % 2 == 0) { // 在此处添加打开LED的代码} else {// 在此处添加关闭LED的代码}led->blink_count++;if (led->blink_count >= 10) {led->blink_count = 0;}break;case STATE_ON:// 在此处添加打开LED的代码break;default:// 未知状态处理break;}}// 设置LED灯状态void led_set_state(LedController *led, LedState state) { led->state = state;}int main() {LedController led;led_init(&led);// 设置LED为闪烁状态led_set_state(&led, STATE_BLINK);// 模拟LED灯更新for (int i = 0; i < 20; i++) {led_update(&led);printf("Update LED\n");}return 0;注意：上述代码是一个简化的示例，用于说明状态机在单片机中的基本实现。
状态机在单片机程序设计中的应用
状态机思路在单片机程序设计中的应用状态机的概念状态机是软件编程中的一个重要概念。
比这个概念更重要的是对它的灵活应用。
在一个思路清晰而且高效的程序中，必然有状态机的身影浮现。
比如说一个按键命令解析程序，就可以被看做状态机：本来在A状态下，触发一个按键后切换到了B状态；再触发另一个键后切换到C状态，或者返回到A状态。
这就是最简单的按键状态机例子。
实际的按键解析程序会比这更复杂些，但这不影响我们对状态机的认识。
进一步看，击键动作本身也可以看做一个状态机。
一个细小的击键动作包含了：释放、抖动、闭合、抖动和重新释放等状态。
同样，一个串行通信的时序（不管它是遵循何种协议，标准串口也好、I2C也好；也不管它是有线的、还是红外的、无线的）也都可以看做由一系列有限的状态构成。
显示扫描程序也是状态机；通信命令解析程序也是状态机；甚至连继电器的吸合/释放控制、发光管（LED）的亮/灭控制又何尝不是个状态机。
当我们打开思路，把状态机作为一种思想导入到程序中去时，就会找到解决问题的一条有效的捷径。
有时候用状态机的思维去思考程序该干什么，比用控制流程的思维去思考，可能会更有效。
这样一来状态机便有了更实际的功用。
程序其实就是状态机。
也许你还不理解上面这句话。
请想想看，计算机的大厦不就是建立在“0”和“1”两个基本状态的地基之上么？状态机的要素状态机可归纳为4个要素，即现态、条件、动作、次态。
这样的归纳，主要是出于对状态机的内在因果关系的考虑。
“现态”和“条件”是因，“动作”和“次态”是果。
详解如下：①现态：是指当前所处的状态。
②条件：又称为“事件”。
当一个条件被满足，将会触发一个动作，或者执行一次状态的迁移。
③动作：条件满足后执行的动作。
动作执行完毕后，可以迁移到新的状态，也可以仍旧保持原状态。
动作不是必需的，当条件满足后，也可以不执行任何动作，直接迁移到新状态。
④次态：条件满足后要迁往的新状态。
“次态”是相对于“现态”而言的，“次态”一旦被激活，就转变成新的“现态”了。
状态机——单片机的万能语言（附代码）
状态机——单片机的万能语言（附代码）毫无疑问，单片机的万能语言就是状态机，在嵌入式单片机编程中，也是我们常用的方法。
在此之前，我曾分享过两种状态机的实现方法，有些朋友说有点难度，我想再补充一些基础实现方法以及思路，一步一步走，链接放在这里了！本文将从最基础入门的方法帮助大家了解状态机，从我常用的2种状态机编写方式为大家慢慢展开。
switch/case的方法来实现要点用switch/case的结构配合一个状态变量，通过修改状态变量的值来切换状态。
代码如下1//代码参考网络23//! 定义状态名称与状态值之间的关系4#define FSM_START 0x005#define FSM_STATE_A 0x016#define FSM_STATE_B 0x027…8#define FSM_RESET 0xFF910bool fsm_example_A( <形参列表> ) {11 static uint8_t s_chFSMState = FSM_START;//!< 定义状态变量12 …13 switch ( s_chFSMState ) {14 case FSM_START:15 //! 这里添加状态机初始化代码16 …17 s_chFSMState = FSM_STATE_A;//!< 进入下一状态18 break;19 case FSM_STATE_A:20 //! 这里添加状态机A进入下一状态的检测代码21 if (<某某条件>) {22 //! 这里做一些进入下一状态时要做的准备工作23 s_chFSMState = FSM_STATE_B;//!< 进入下一状态24 }25 break;26 case FSM_STATE_B:27 //! 这里添加状态机A进入下一状态的检测代码28 if (<某某条件>) {29 //! 这里做一些进入下一状态时要做的准备工作30 s_chFSMState = FSM_STATE_A;//!< 进入下一状态31 } else if (<某某条件>) {32 } else if (<某某条件>) {33 …34 } else {35 }36 break;37 …38 case FSM_STOP:39 case FSM_RESET:40 default:41 //! 这里添加状态机复位相关的代码42 …43 chFSMState = FSM_START;//!< 状态机复位44 //! 返回false表示状态机已经不需要继续运行了45 return false;46 }4748 //! 返回true表示状态机正在运行49 return true;50}小结从代码可知，这种状态机就是一路走到黑，没有让多个状态同时处于激活状态，也就是说在同一时刻，只能处于一种状态之下。
单片机原理及应用中的组织实践与编程技巧
单片机原理及应用中的组织实践与编程技巧单片机是一种集成电路，能够完成特定任务的微型计算机。
它广泛应用于电子设备中，如家用电器、电子游戏、汽车电子系统等。
那么，在单片机原理及应用中，组织实践与编程技巧又扮演着怎样的角色呢？本文将探讨这一话题。
首先，我们需要了解单片机的基本原理。
单片机由微处理器、存储器、输入输出设备和时钟电路组成。
微处理器是单片机的核心，负责执行各种指令；存储器用于存储程序和数据；输入输出设备用于与外部环境交互；时钟电路提供基本的时序信号。
了解这些原理对于理解单片机的工作原理和应用至关重要。
在进行单片机应用时，组织实践是不可或缺的。
首先，我们需要明确项目的目标和需求。
根据项目的要求，我们可以选择适当的单片机型号和外围电路。
然后，我们需要制定合理的项目计划，并明确每个阶段的目标和时间表。
在项目实施的过程中，我们需要做好文档记录和团队协作，确保项目的顺利进行。
同时，我们需要根据实际情况进行调整和优化，以确保项目能够按时完成并达到预期效果。
在编程技巧方面，有几个重要的要点需要注意。
首先，我们需要充分理解单片机的指令集和寄存器功能。
了解这些信息可以帮助我们编写更高效、更准确的程序。
其次，我们需要合理地使用中断。
中断是单片机处理外部事件的一种方式，能够提高系统的响应速度和实时性。
我们需要合理地配置中断源和处理程序，以满足项目的需求。
此外，我们还需要注意代码的可读性和可维护性。
代码的可读性意味着其他人可以轻松理解和修改我们编写的代码。
代码的可维护性意味着我们可以方便地进行代码的修改和扩展。
在编程过程中，我们可以使用注释和模块化的思维方式来提高代码的可读性和可维护性。
此外，还有一些编程技巧可以帮助我们更好地应用单片机。
首先，我们可以使用状态机来设计程序。
状态机是一种抽象模型，能够描述系统的状态和状态之间的转换。
通过使用状态机，我们可以更清晰地组织程序，提高程序的有序性和可扩展性。
其次，我们可以使用中断和定时器来处理时间相关的任务。
单片机菜单程序设计
