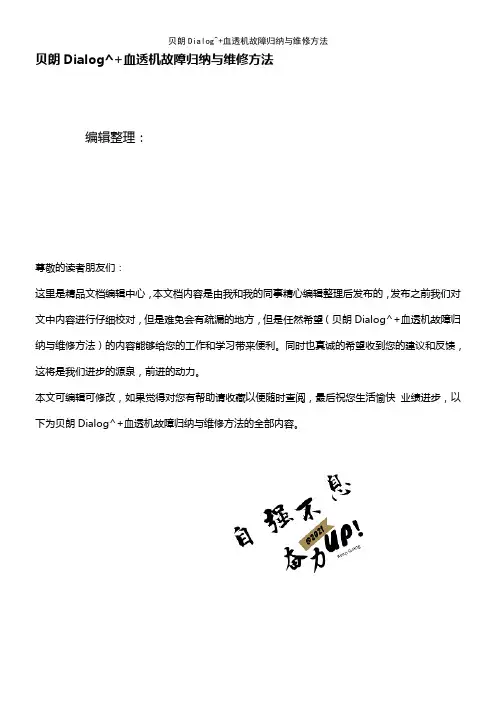

(2021年整理)贝朗Dialog^+血透机故障归纳与维修方法

(2021年整理)贝朗Dialog^+血透机故障归纳与维修方法

贝朗Dialog^+血透机故障归纳与维修方法编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(贝朗Dialog^+血透机故障归纳与维修方法)的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。

本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为贝朗Dialog^+血透机故障归纳与维修方法的全部内容。

贝朗Dialog^+血透机故障归纳与维修方法贝朗Dialog+血透机故障归纳与维修方法汪佶(杭州市红十字会医院血透中心,浙江杭州310003)(中图分类号]TH789(文献标识码]B(文章编号]1002—2376(2OO7J06一OO6O一021概述德国贝朗公司生产的Dialog血液透析机是一款目前市场上较为先进的透析机,它以计算机作为控制部件,采用QNX操作系统,该系统具有中英文两种语言可供用户选择,医护人员可以将病人的相关资料保存在机器的硬盘中,并可以通过软盘读取并保存有价值的治疗数据与资料.同时机器内部所有设置的参数,报警和消毒历史记录均能被实时保存在硬盘中,以便于用户查看,提高了机器的安全性和可维护性。

其中文操作界面,大屏幕液晶触摸屏,强大的人机对话功能以及完善的设置与维护选单,为广大医护人员及维修技师提供了便利,也为透析患者的个性化治疗提供了硬件上的支持.我院现有6台Dialog血透机,本人根据其结构特点和使用情况并结合自己的维修经验,对该机器故障进行了一些归纳和总结,主要包括9个方面,在此列举,供同行参考。

2Dialog故障归纳与维修方法2.1消毒问题机器消毒的故障主要集中在以下三个方面:1)不吸消毒液(或吸液不够)(1)消毒液桶是否空了.(2)消毒马达没有偏转。

检查消毒马达,执行消毒时观察马达是否动作,必要时更换马达。

贝朗Dialog+血透机故障维修三例

贝朗Dialog+血透机故障维修三例

贝朗Dialog+血透机故障维修三例[摘要]:介绍了德国贝朗Dialog+血透机三例常见故障排除修复方法。

[关键词]:血透机;消毒漏液;血泵;重复DF压力测试。

德国贝朗Dialog+血透机是目前医疗机构使用较为广泛的血液透析设备,其设计成熟,使用安全度高。

但血透机长期使用在酸碱、潮湿、高温环境中,也导致设备故障频率高。

本文列举了贝朗Dialog+血透机三例常见故障的检修,仅供同行参考。

1、故障一1.1故障现象血透机消毒时,机器底部有较大量液体溢出。

有时会伴有“不能达到规定温度”报警提示。

1.2故障分析与检修血透机底部有较多液体溢出,首先要采取紧急关机措施,防止因漏液造成血透机电气部件的损坏。

关机状态下打开机器前门,仔细查找可能漏液的部件,查找有无明显损坏的器件。

一般从机箱上层向下查看,从机箱超滤层、配液层、进水部分依次检查,根据血透机消毒时水路循环的路径,参考检查顺序:快速接头→VD消毒阀→PDA→BL→空气分离室LA→负压泵FPA→超滤泵UFP→循环阀VZ→A/B杆冲洗固定器SKBS SKKS→水箱VB→进水阀VVBE。

在无明显漏液点时,方可打开机器,调整到冲洗程序,观察进水层、配液层、超滤层及冲洗桥,是否有漏液现象。

本例故障点经仔细观察为:A/B杆冲洗固定器龟裂泄漏。

更换配件后,进入冲洗程序测试,漏液故障解决,设备正常消毒。

A/B杆冲洗固定器在血透机消毒时,内部充满高温液体,长期使用,导致龟裂,漏液。

贝朗血透机A/B杆冲洗固定器安装在进水阀VVBE上方,漏液可能会使进水阀VVBE电磁线圈损坏,更换固定器后,须检查VVBE是否受潮,如受潮要采取烘干措施,避免VVBE受损。

[1] [2]2、故障二2.1故障现象透析中,血泵有“吱..吱..”声,并伴有卡顿现象2.2故障分析与检修本故障现象出现时,PV值改变,会影响病人透析进行。

首先取下血泵转子(下称转子),调节血泵转速测试是否是血泵电机总成故障,此时血泵电机中轴转到正常,且无异声,判断电机总成工作正常,擦拭、清洗血泵转子,测试故障现象不能排除,判断为转子故障 [3] 。

贝朗Dialog+血液透析机故障维修2例

贝朗Dialog+血液透析机故障维修2例

度低 。 () 2 A液 泵 或 B液 泵 故 障 导 致 吸液
路 报 警 故 障进 行详 细 论 述 。
f现 P 压 力 始 终 是 4 . 6 k a( 1 f量 不 足 E 23 P 3 8 9
1 故 障 一
11 故 障 现 象 .
mH ) fm g ,无 变化 。考虑 到前 面观察 时 f
( ) 器 内 有 漏 气 处 , 路 中 存 在 关 掉 机 器 , 入 维 修 模 式 , 择 水 路 侧 1 4) 6机 管 进 选 0 。重 点 检 查 A 液 吸 液 部 分 , 现 A 发 大量的气泡 。 () 环阀 V 7循 Z关 闭 不 严 。
13 . 检 查 与 维 修
压 力 定 标 , 除 气 压 力 进 行 定 标 , 是 液 吸 杆 处 过 滤 网 有 少 量 棉 丝 样 污 物 , 对 但 定 标参数 始终无 法写 入 , 标 失败 , 定 可 吸 液 管 内 可 见 少 量 气 泡 。 反 向 清 洗 滤 重 故 判 断 P 压 力 传 感 器 本 身 出现 问题 。更 网 , 新 安 装 后 , 障 依 旧 。卸 下 连 接 E
化 , 动 机 上 通 大 气 端 不 能 完 全 关 闭 , 先 不 要 给 加 热 泵 供 电 ,让 机 器 在 冲 洗 f 导 度 异 常 , 排 除 A、 电 可 B液 浓 度 的原 因 。 消毒弹簧腐蚀 。
( )超 滤 泵 卡 死 ( 消 毒 液 时 , 5 吸 超 滤 泵 为 吸 液 泵 ) 。 状 态 下 运 行 2 ri 让 加 热 泵 的 套 管 中 n a
( )干 粉 桶 支 架 上 的 密 封 圈 老 化 、 5
12 故 障 分 析 .
l度 没 问 题 ,之 前 在 冲洗 时 机 器 显示 加 有 漏 气 。

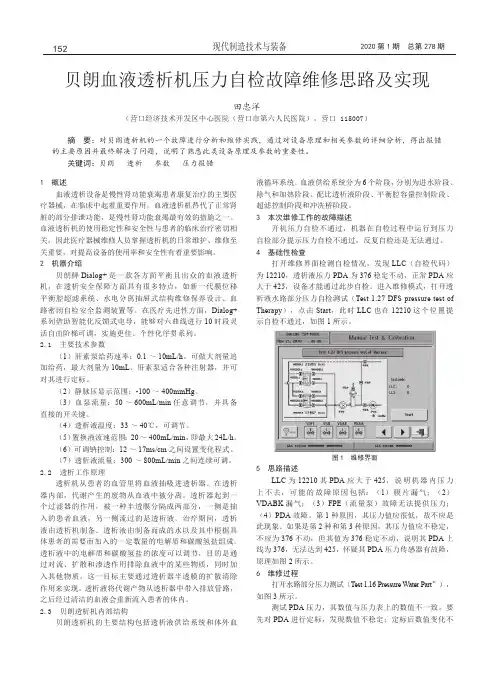

贝朗血液透析机压力自检故障维修思路及实现

贝朗血液透析机压力自检故障维修思路及实现

1 概述血液透析设备是慢性肾功能衰竭患者康复治疗的主要医疗器械,在临床中起着重要作用。

血液透析机替代了正常肾脏的部分排泄功能,是慢性肾功能衰竭最有效的措施之一。

血液透析机的使用稳定性和安全性与患者的临床治疗密切相关,因此医疗器械维修人员掌握透析机的日常维护、维修至关重要,对提高设备的使用率和安全性有着重要影响。

2 机器介绍贝朗牌Dialog+是一款各方面平衡且出众的血液透析机,在透析安全保障方面具有很多特点,如新一代膜位移平衡腔超滤系统、水电分离抽屉式结构维修保养设计、血路密闭自检安全监测装置等。

在医疗先进性方面,Dialog+系列借助智能化反馈式电导,能够对六曲线进行10时段灵活自由阶梯可调,实施更佳、个性化序贯系列。

2.1 主要技术参数(1)肝素泵给药速率:0.1~10mL/h。

可做大剂量追加给药,最大剂量为10mL。

肝素泵适合各种注射器,并可对其进行定标。

(2)静脉压显示范围:-100~400mmHg。

(3)血泵流量:50~600mL/min任意调节,并具备直接的开关键。

(4)透析液温度:33~40℃,可调节。

(5)置换液流速范围:20~400mL/min,即最大24L/h。

(6)可调钠控制:12~17ms/cm之间设置变化程式。

(7)透析液流量:300~800mL/min之间连续可调。

2.2 透析工作原理透析机从患者的血管里将血液抽吸进透析器。

在透析器内部,代谢产生的废物从血液中被分离。

透析器起到一个过滤器的作用,被一种半透膜分隔成两部分,一侧是抽入的患者血液,另一侧流过的是透析液。

治疗期间,透析液由透析机制备。

透析液由制备而成的水以及其中根据具体患者的需要而加入的一定数量的电解质和碳酸氢盐组成。

透析液中的电解质和碳酸氢盐的浓度可以调节,目的是通过对流、扩散和渗透作用排除血液中的某些物质,同时加入其他物质。

这一目标主要通过透析器半透膜的扩散清除作用来实现。

透析液将代谢产物从透析器中带入排放管路,之后经过清洁的血液会重新流入患者的体内。

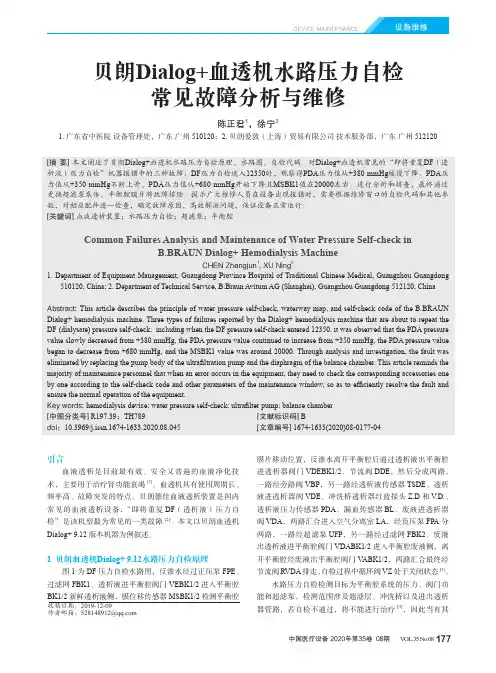

贝朗Dialog+血透机水路压力自检常见故障分析与维修

贝朗Dialog+血透机水路压力自检常见故障分析与维修

引言血液透析是目前最有效、安全又普遍的血液净化技术,主要用于治疗肾功能衰竭[1]。

血透机具有使用周期长、频率高、故障突发的特点。

贝朗德佳血液透析装置是国内常见的血液透析设备,“即将重复DF(透析液)压力自检”是该机型最为常见的一类故障[2]。

本文以贝朗血透机Dialog+ 9.12版本机器为例叙述。

1 贝朗血透机Dialog+ 9.12水路压力自检原理图1为DF压力自检水路图,反渗水经过正压泵FPE、过滤网FBK1、透析液进平衡腔阀门VEBK1/2进入平衡腔BK1/2新鲜透析液侧,膜位移传感器MSBK1/2检测平衡腔膜片移动位置,反渗水离开平衡腔后通过透析液出平衡腔进透析器阀门VDEBK1/2、节流阀DDE,然后分成两路,一路经旁路阀VBP,另一路经透析液传感器TSDE、透析液进透析器阀VDE、冲洗桥透析器红蓝接头Z.D和V.D.、透析液压力传感器PDA、漏血传感器BL、废液进透析器阀VDA,两路汇合进入空气分离室LA,经负压泵FPA分两路,一路经超滤泵UFP,另一路经过滤网FBK2、废液出透析液进平衡腔阀门VDABK1/2进入平衡腔废液侧,离开平衡腔经废液出平衡腔阀门V ABK1/2,两路汇合最终经节流阀RVDA排走,自检过程中循环阀VZ处于关闭状态[3]。

水路压力自检检测目标为平衡腔系统的压力、阀门功能和超滤泵,检测范围涉及超滤层、冲洗桥以及进出透析器管路,若自检不通过,将不能进行治疗[4],因此当有其贝朗Dialog+血透机水路压力自检常见故障分析与维修陈正君1,徐宁21. 广东省中医院设备管理处,广东广州 510120;2. 贝朗爱敦(上海)贸易有限公司技术服务部,广东广州 512120[摘 要] 本文阐述了贝朗Dialog+血透机水路压力自检原理、水路图、自检代码。

对Dialog+血透机常见的“即将重复DF(透析液)压力自检”机器报错中的三种故障:DF压力自检进入12350时,观察得PDA压力值从+380 mmHg缓慢下降、PDA压力值从+350 mmHg不断上升、PDA压力值从+680 mmHg开始下降且MSBK1值在20000左右。

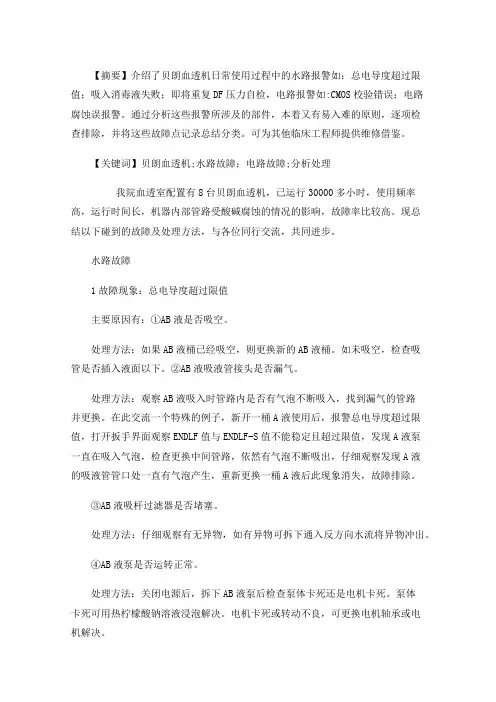

贝朗血透机故障分析与维修

贝朗血透机故障分析与维修

【摘要】介绍了贝朗血透机日常使用过程中的水路报警如:总电导度超过限值;吸入消毒液失败;即将重复DF压力自检,电路报警如:CMOS校验错误;电路腐蚀误报警。

通过分析这些报警所涉及的部件,本着又有易入难的原则,逐项检查排除,并将这些故障点记录总结分类。

可为其他临床工程师提供维修借鉴。

【关键词】贝朗血透机;水路故障;电路故障;分析处理我院血透室配置有8台贝朗血透机,已运行30000多小时,使用频率高,运行时间长,机器内部管路受酸碱腐蚀的情况的影响,故障率比较高。

现总结以下碰到的故障及处理方法,与各位同行交流,共同进步。

水路故障1故障现象:总电导度超过限值主要原因有:①AB液是否吸空。

处理方法:如果AB液桶已经吸空,则更换新的AB液桶。

如未吸空,检查吸管是否插入液面以下。

②AB液吸液管接头是否漏气。

处理方法:观察AB液吸入时管路内是否有气泡不断吸入,找到漏气的管路并更换。

在此交流一个特殊的例子,新开一桶A液使用后,报警总电导度超过限值,打开扳手界面观察ENDLF值与ENDLF-S值不能稳定且超过限值,发现A液泵一直在吸入气泡,检查更换中间管路,依然有气泡不断吸出,仔细观察发现A液的吸液管管口处一直有气泡产生,重新更换一桶A液后此现象消失,故障排除。

③AB液吸杆过滤器是否堵塞。

处理方法:仔细观察有无异物,如有异物可拆下通入反方向水流将异物冲出。

④AB液泵是否运转正常。

处理方法:关闭电源后,拆下AB液泵后检查泵体卡死还是电机卡死。

泵体卡死可用热柠檬酸钠溶液浸泡解决。

电机卡死或转动不良,可更换电机轴承或电机解决。

⑤TSD、TSD-S温度传感器漂移。

⑥B液电导度传感器、总电导度传感器漂移。

⑤与⑥的处理方法一致,可先对传感器进行热消毒,无效后再进行定标,(温度传感器与电导度传感器要一起定标),定标后依然超限,则更换相应传感器,并再次定标解决。

2故障现象:吸入消毒液失败。

主要原因:①消毒液吸空。

处理方法:更换新消毒液,将吸液口置于消毒液液面以下。

(完整word版)贝朗血透机维修几例

(完整word版)贝朗血透机维修几例

贝朗Dialog+血液透析机故障维修三例0 引言血液透析是维持肾衰竭病人生命的有效方法之一,由于近年来病人越来越多,从2002年到2012年这10年,我院贝朗Dialog+血透机已经增加到22台,使用情况一直都比较好,期间也出了一些故障,现列举出3例非电路方面的典型故障与同行共同学习,报告如下:1故障一1.1故障现象:清毒时报“BIC pump has stopped”。

按回车键确定,不能消除报警。

1.2故障分析与处理:报警提示是B液泵停止工作,透析机工作状态信息为:BICP是75转每分,BICP-S是0转每分,说明B液泵电机供电正常,故障可能出在B液泵电机测速传感器或B液泵。

于是打开机器前门,发现B液泵(左边是A液泵,中间是超滤泵)没有转动。

于是把B液泵的电源线接在A 液泵,A液泵转动正常,证实了B液泵供电正常。

拆下B液泵,用手抽动B液泵活塞体能上下活动,而B 液泵电机转子不动,故得出结论:B液泵电机卡死。

厂家要求直接更换电机,考虑时间紧迫及维修成本,也为弄清电机卡死情况,便拆下电机转子,发现转子两边轴承坏了,导制转子和定子之间卡死。

更换两个型号为625Z的轴承,机器正常工作[2]。

2故障二2.1故障现象:消毒时报供水受干扰,时而异常,时而正常,反复出现。

2.2故障分析与处理:供水系统是由减压阀DMV、进水阀VVBE、水箱VB和水位控制器NSVB组成。

反渗水经过减压阀减压,在受进水阀的控制到水箱,水箱水位到高水位时进水阀关闭,到低水位时进水阀打开,使反渗水不溢出水箱也能保持透析机工作用水。

查看报警时血透机工作状态信息,水箱水位有时显示中水位,有时低水位,从未显示高水位,而进水阀一直处于打开状态。

不难推断出故障要么是进入水箱水流过慢导致水箱水位达不了高水位而报警;要么是水位控制器自身故障检测不到水位而报警。

如果是水位控制器自身故障导制不能控制水位,那么机器下面水箱应有水溢出,而地面上没有水溢出,故问题应是减压阀阻塞或进水阀打开不畅导制水流太慢而报警。

贝朗Dialog+血液透析机的常见故障及预防措施分析

贝朗Dialog+血液透析机的常见故障及预防措施分析

贝朗Dialog+血液透析机的常见故障及预防措施分析摘要】分析在贝朗Dialog+血液透析机设备运行中,由于内部电路与水路较为繁琐,长时间处于酸性与碱性液体的运作环境,很容易使得内部结构受到腐蚀,出现故障,为提升设备的运行质量,应根据常见的故障,合理的进行预防处理,采用正确的方式与手段规避故障,以此延长设备的使用寿命,满足运行要求。

【关键词】贝朗Dialog+血液透析机;常见故障;预防措施【中图分类号】R197.6 【文献标识码】A 【文章编号】2095-1752(2019)26-0215-01贝朗Dialog+血液透析机属于目前较为常见的医疗设备,在诊疗过程中发挥着较为重要的作用,然而,在运行中受到各种因素的影响,经常发生故障问题,为保证设备使用效果,应合理的预防问题的发生,提升运行性能。

1.消毒液吸入失败在设备完成相关治疗工作之后,开展消毒活动,发生了消毒液的吸入故障问题,难以正常消毒处理。

通过研究可以得知,问题的出现,主要表现为:①桶空,吸管出现了打折的现象;②相关阀门的电动机设备运行异常;③电动设备的检测系统异常;④密封圈结构出现了老化的现象,电动机设备的相关通大气区域不能正常关闭,弹簧结构出现了腐蚀的问题。

⑤超滤泵设备有卡死迹象;⑥设备之内出现了漏气的现象,管路之内含有很多气泡成分。

⑦循环阀门部分没有完全闭合。

在发生此类故障问题的时候,应重点开展检查工作与维修工作:点击“扳手”合理的开展检查工作,可以看出循环阀部分与消毒阀部分均可以正常的运作,温度没有出现变化,加热泵系统处于打开的状态,其中的EP转速未见异常,但是,EP除气压力存在异常现象,在-600mmHg,而正常数值是-140mmHg,可见存在不正常的现象。

在对设备前门与后门进行打开之后,可以观察到管路中含有很多气泡成分,立即进行设备的关闭,从电源中找出加热泵的电源系统,之后进行开机冲洗,了解底层的情况,可以观察到除气区域存在气泡,代表其有漏气的现象。

贝朗Dialog+透析机常见故障及处理

贝朗Dialog+透析机常见故障及处理

贝朗Dialog+透析机常见故障及处理发表时间:2020-08-03T05:32:01.557Z 来源:《中国结合医学杂志》2020年4期作者:刘士峰[导读] 此设备有着非常清晰的硬件结构布局,结构呈现分层式,上下依次为电脑控制单元、超滤单元等,如果出现故障,也很容易维修。

但是随着机器使用年限的不断增加,其液路部分发生的故障也就会越来越多.烟台芝罘医院医学装备科山东烟台 264000【摘要】目前,血液透析是一种治疗急慢性肾功能衰竭患者的技术,最为安全有效,能够有效将尿毒症患者的一些病理、生理改变纠正,既能够防止发生并发症危险,又能够治疗原发病。

血液透析属于体外循环,医疗存在一定风险,若血液透析过程中机器发生报警,就要对其故障及时处理,确保患者的安全。

本文将以三例常见故障为例,总结相关经验,从设备的工作原理出发,探讨出现故障的原因和处理方法,希望能够为有关行业的工作者提供有用的参考。

【关键词】贝朗Dialog;透析机;常见故障;处理方法贝朗Dialog+血液透析机是一种人工肾机,产于德国贝朗公司,优势众多,得到顾客的一致好评,如全电脑控制、图形化显示、自带检修菜单等。

贝朗Dialog+血液游戏机能够处理一系列反渗水经除气、配比等之后产生出合格的透析液至透析器,再利用两者之间的浓度差渗透、扩散、对流,消除人体血液内有毒素的分子和多余的水份,在一定程度上促进临床治疗效率的提高。

此外,在硬盘中均能够实时保存机器内部所有设置的参数、消毒历史记录等,为用户查看提供便利,设备的安全性和维护性越来越高。

此设备有着非常清晰的硬件结构布局,结构呈现分层式,上下依次为电脑控制单元、超滤单元等,如果出现故障,也很容易维修。

但是随着机器使用年限的不断增加,其液路部分发生的故障也就会越来越多[1]。

以下将针对此进行相关探讨。

一、贝朗Dialog+血液透析机工作原理此设备四种治疗方案,即可执行血液透析、单纯超滤、血液滤过、血液透析滤过。

贝朗血透机常见故障维修

贝朗血透机常见故障维修

贝朗血透机常见故障维修作者:董建兵来源:《科技视界》2020年第06期摘要血液透析机经过半个多世纪的发展,集计算机、光学、声学、自动控制等多学科为一体,作为一种主要用于慢性肾功能衰竭患者维持生命以及药物中毒等血液净化的治疗仪器,是借助血透机将病人血液引出体外利用透析器内半透膜将患者的血液与符合生命要求的透析液进行交换,从而达到消除患者体内多余的水分和毒素的目的,血透机主要包括血路、电路、水路三大部分,透析工作过程中不可避免地出现各种各样的报警和故障,需要工程师及时排除和修复。

本文介绍了贝朗血透机使用中一些常见的故障及其维修处理过程。

关键词血透机;报警;故障;分析中图分类号: R197.39 ; ; ; ; ; ; ; ; ; 文献标识码: ADOI:10.19694/ki.issn2095-2457 . 2020 . 06 . 740 概述我院血透中心为江苏省第一批省级培训基地,目前在用血透机63台,其中贝朗33台,该型号血透机是德国贝朗公司生产的一种非常先进可靠的机器,该血透机具有强大的人机对话功能,中文界面,触屏操作简便,方便维护,且报警及消毒历史记录均能被实时保存在硬盘中,在日常使用中主要有以下几种常见故障。

1 常见故障讨论1.1 故障现象:消毒时水箱漏水故障分析:透析过程中箱体底部滴水,消毒时漏水更为加剧,按下屏幕上面的扳手,观察水位高低的变化,发现水位一直停在中位或者低位不变,水箱内水位传感器的浮球,随水位变化应该上下浮动,如果水位传感器的不锈钢竖杆上有细小杂质或颗粒,浮球就有可能被卡住且不能上下浮动,从而出现水位失控,水箱漫水的现象。

故障处理:拆开机器前盖,将水箱上面的螺丝卸下,取出水位传感器并清洁不锈钢竖杆,并且将水箱内细小杂质清除,重新装好水位传感器后开机冲洗,观察水位高低变化正常,水箱也不再漫水,至此故障排除,仪器正工作正常,不再漏水。

1.2 故障现象:重复DF透析液压力自检,LLC代码停留在12500或者12550故障分析:开机自检过程中报警提示:重复DF透析液压力自检,由于透析液通路压力测试是否漏气包括平衡腔,冲洗桥,消毒阀门,空气分离室等等部件,要漏气测试成功必须保证以上部件无漏气现象,按下屏幕上的扳手,观察LLC代码停留在12550或者12550上,此代码的意思一般为平衡腔可能存在漏气。

德国贝朗DilogAdvancedHDF—Online血液透析机的故障维修

德国贝朗DilogAdvancedHDF—Online血液透析机的故障维修

德国贝朗DilogAdvancedHDF—Online血液透析机的故障维修血液透析机作为治疗肾衰患者的有效手段,被广泛应用在各大医院中。

本文着重介绍了Dialog Advanced HDF-Online血液透析机的一些常见的故障现象,并对故障现象进行分析,寻找其发生故障的原因,对常见的故障进行维修。

标签:血液透析;德国贝朗;故障维修血液透析的基本原理是利用弥散作用,通过半透膜使血液和透析液间因各物质的浓度差而进行物质交换,以排出血液中的代谢物和吸收补充血液中所需物质;利用半透膜两侧的压力差,以排出血液内多余的水分,实现超滤(脱水)。

肾衰患者通过透析消除代谢废物,保持体内电解质酸碱平衡;通过超滤,排除体内储留的水分。

它是治疗肾衰患者很有效的手段之一[1]。

Dialog Advanced HDF-Online血液透析机是德国贝朗Dialog系列血透机中的双泵机,不仅仅可以做普通血液透析,还可以做血液滤过、血液透析滤过。

此台血透机是笔者所在医院约于2002年引进的第一台双泵机,至今约有10年了。

最近机器自检时,经常会报‘HDF-Online Filter test failed!’,有时候重复一两次会通过,有时候需要很长时间才能通过。

1 故障原因分析以及解决方案机器提示超净滤器自检失败,首先得排除超净滤器本身是否有问题,然后检查置换液口是否有泄漏,安装超净滤器的滤器架有没有漏,Online部分的电磁阀有没有漏。

1.1 故障原因分析1.1.1 更换滤器这两只超净滤器使用己经有4个多月了,虽然机器还未提示更换滤器,但显示的剩余时间也只有几十小时了,因此,领了两只新的超净滤器,按照机器更换滤器的程充好,先进入冲洗模式(Disinfection),然后进入磁盘操作按钮,再点击超净滤器更换按钮,先按下排空超净滤器,此时机器会提示打开置换液输出口(白颜色的),等机器提示滤器排空完成,关回置换液输出口,然后打开滤器架,缷下旧的超净滤器,装上新的超净滤器,并复位滤器计时计数器,然后进入冲洗,机器会自动给新的滤器注水,冲洗约5 min后,退出冲洗自检,还是‘HDF-Online Filter test failed!’,超净滤器可能性排除。

Dialog+血液透析机故障维修分析

Dialog+血液透析机故障维修分析

Dialog+血液透析机故障维修分析张博【摘要】本文介绍了贝朗Dialog+血液透析机工作过程中出现的2例故障,阐述了故障产生的原因,并分析了故障维修过程。

【期刊名称】《中国医疗设备》【年(卷),期】2016(031)005【总页数】2页(P158-159)【关键词】血液透析机;开关电源板;主板;医疗设备维修【作者】张博【作者单位】哈尔滨医科大学附属第四医院医学工程科,黑龙江哈尔滨150001【正文语种】中文【中图分类】TH789;R459.5B/BRAUN Dialog血液透析机具有人机对话程度高、操作简单、功能全等特点,国内较多医院配有此机型,由于该机进入我国比较早,其保有量非常大,国内已广泛应用于急、慢性肾衰竭的临床治疗。

1.1 故障现象在运转过程中,突然黑屏,没有任何反应。

打开血液透析机后盖可闻到焦糊味。

再次开关机,血液透析机无任何反应。

1.2 故障分析与检修根据故障发生时的现象,首先确定将故障重点侧重于电路供电系统,然后依次排查电路板。

将血液透析机后盖板打开,发现整机的电路运转次序比较简单。

首先220 V电压送入开关电源板经整流调压后将符合要求的电流送到各个电路板,其中一个电路板的开关电源板有一个电压反馈。

测量此时开关电源板供电电压为229 V,在允许范围内,打开开关电源板保险舱盖发现主供电保险丝F1、F2全部烧糊,按照原保险丝型号进行更换后检查供电L端与N端电阻只有30 Ω,根据开关电源基础知识断定这时的开关电源板无法送电。

基本可判断故障点为开关电源板损坏。

因更换保险丝后L 端与N端电阻只有30 Ω,并不符合开关电源交流输入前端电阻正常范围,故判断故障在开关电源板的交流前级。

打开电源板后发现F1与F2保险损坏。

根据开关电源基本原理:交流电压经整流电路EMС及滤波电路整流滤波后,变成含有可控脉冲成份的直流电压,该电压进人高频变换器被转换成所需电压值的方波,然后再将这个方波电压经整流滤波变为所需要的直流电压。

Dialog血液透析机的维修和保养

Dialog血液透析机的维修和保养

Dialog血液透析机的维修和保养
黎桂清
【期刊名称】《医疗保健器具》
【年(卷),期】2005(000)004
【摘要】血液透析机作为治疗肾衰病人的有效手段,被广泛应用在各大医院中.本文着重介绍了Dialog血液透析机的一些维修经验和保养方法.
【总页数】2页(P49-50)
【作者】黎桂清
【作者单位】广州市红十字会医院设备科
【正文语种】中文
【中图分类】R1
【相关文献】
1.贝朗Dialog+血液透析机的日常保养及常见故障 [J], 代与泽
2.Dialog血液透析机的维修和保养 [J], 黎桂清
3.贝朗Dialog+血液透析机故障维修二例 [J], 袁文
4.贝朗Dialog血液透析机水路压力自检故障及维修 [J], 胡敏
5.贝朗Dialog+血液透析机水路压力的自检故障及维修 [J], 张寅
因版权原因,仅展示原文概要,查看原文内容请购买。

贝朗Dialog+血液透析机故障维修一例

贝朗Dialog+血液透析机故障维修一例

贝朗Dialog+血液透析机故障维修一例【摘要】本文介绍了贝朗Dialog+血透机的组成原理,并对Dialog+血透机报警“温度太低”的故障进行了分析和排查,最终遵循从易到难、由外到内的原则逐步排查,并将故障解决。

提示维修人员一定要通过查看机器设备参数和运用维修模式中的测试方法来确定故障原因,提高维修效率。

【关键词】血液透析机;电磁阀;压力传感器;温度传感器;引言血液透析是治疗终末期肾病的一种办法:将患者的血液引出体外,通过血液透析装置,完成对血液中的代谢废物、毒物、致病因子以及水、电解质和酸碱的清除,再将净化后的血液会输人体,实现机体内环境的平衡。

血液透析机的任务:配置透析液,将透析液输送到透析器,清除代谢废物,排出超滤水分,检测机器内部水路运转,控制外部血路的运转。

1 贝朗Dialog血透机组成及原理血液透析机装置主要由血液透析机、透析器、水处理和辅助装置组成。

它实现了肾脏功能替代,通过把体外通环路径与患者的血液循环系统相连来完成的。

运用弥散,对流和吸附等物理原理清除小分子溶质,水及大分子物质。

血液透析机主要包括两个系统:透析液供给系统(水路)和体外血液循环系统(血路)[1]。

德国贝朗公司生产的Dialog血透机是市面上较为先进的机器,它的大屏幕触摸屏和中文界面为医护的操作提供了方便,实时的机器的运行参数集成在扳手的参数界面为工程师检修提供了便利。

随着血透病人的增多,一些血透机超负荷运转,故障也出现频繁,现把我院最近发生过的故障介绍如下:2 贝朗Dialog血液透析机故障及维修2.1 故障现象:机器通过自检,病人正常上机10分钟左右,机器突然黄灯报警,提示为:温度太低。

2.2 故障分析:出现温度报警时,通常有以下几方面的原因,需根据实际情况进行分析排查,考虑到机器存在问题,透析液走旁路,不进入透析器中,无法正常血液透析,故先让患者回血下机,透析机做消毒后在进行排查:1、开磁电源上F5,F6保险丝烧断2、加热棒故障,无法工作3、TSHE,TSE,TSBIC,TSD,TSD_S故障或者漂移,需要定标4、除气压不正常[2]。

贝朗血透机系统分析与常见故障维修探析

贝朗血透机系统分析与常见故障维修探析

贝朗血透机系统分析与常见故障维修探析作者:徐芬帆来源:《科技资讯》2018年第13期摘要:贝朗血透机是目前比较常用的血透机类型之一,各项功能相对比较先进,在临床应用中取得了较好的效果。

但是,在一些因素的影响下,贝朗血透机可能会出现一些故障,影响其正常使用。

为了帮助临床使用,应对贝朗血透机的系统原理进行分析,并对常见故障进行探析,找出有效的维修方法。

关键词:贝朗血透机系统分析故障维修中图分类号:TH789 文献标识码:A 文章编号:1672-3791(2018)05(a)-0208-02对于慢性肾功能不全、肾功能衰竭等相关疾病,目前临床主要采用血液透析的治疗方法,代替肾脏将患者体内无用溶质、多余液体排除,同时清除血液中的杂质,维持生命机能。

血液透析就是利用超滤、弥散、对流等作用,达到治疗目的。

血透机是血液透析中必不可少的设备,德国贝朗血透机是当前较为先进的一种,设计理念先进,成熟度较高。

而在透析过程中,透析机运行时间较长,使用频率较高,其内部水路长期处在高温、酸碱腐蚀状态,因而容易发生各种故障,影响设备的使用和患者的治疗。

1 贝朗血透机的系统原理血液透析所使用的血透机,利用半透膜的原理,在透析器中引入患者血液及透析液,在透析膜两侧,血液与透析液反向流动,在超滤、渗透、弥散作用下,溶质从高浓度向低浓度方向流动,水分子从低渗透压向高渗透压方向流动,将人体中多于的水分及毒素清除,同时对需要的物质加以补充,达到动态平衡的效果。

德国贝朗公司在上世纪末推出的贝朗血透机,当前机型主要包括Dialog+、德佳等,二者具有相同的原理[1]。

该血透机采用了全计算机控制,操作使用比较方便安全,采用独特彩色大触摸屏和图示化的方式显示控制数据,能够在同一个屏幕中显示所有参数,达到人机对话的目的。

在触摸屏中,对机器运行中的各项参数和治疗参数,发生故障时的报警位置和报警原因,处理方法等均能够显示。

在治疗过程中,对数据资料均能够记录,医生对患者的情况可以随时了解。

贝朗Dialog+单泵血透机维修三例

贝朗Dialog+单泵血透机维修三例

贝朗Dialog+单泵血透机维修三例贝朗Dialog+单泵血透机维修三例【摘要】本文对贝朗Dialog+单泵血透机几例故障都利用报警信息进行检查维修进行了介绍,大大地提高了维修工作效率,体现了医学工程人员价值。

【关键词】血透机;故障;分析与检修随着医疗技术的发展,血透做为肾衰患者治疗的重要手段之一以来,血透机在我院的数量逐步增加,使用频率也逐步加大,导制一些超负荷血透机故障增多,现把我院贝朗Dialog+单泵血透机常见故障维修情况介绍如下:故障一 1.1故障现象自检时报“Temperature for test not reached”故障,按回车键,不能排除报警。

1.2故障分析与检修根据报“在自检时水温没有达到”的报警信息提示,分析可能故障在加热部分。

(1)点触摸屏的“扳手”图标,进入血透机工作监测界面,查看HEATER(加热器)的加热状况和TSE(温度传感器)的温度情况。

经查看,加热器加热输出功率为100%,而监测温度显示较低,可能是加热器没有工作或TSE温度传感器坏;(2)打开机器后盖门,用手触摸加热器外壳,看是否有发热的现象,经手触摸加热器外壳,明显没有温度变化,可以判断加热器部分故障而排除TSE湿度传感器故障。

(3)用万用表交流电压档测加热器电源输入接口,电压正常,可以确定加热器坏。

(4)关机,拆下加热器电源接线,用数字万用表“通断档”测加热器的电阻,测量电阻很大(正常的加热器电阻值35欧左右),证实加热器坏。

更换一支新加热器后,开机正常工作,工作2天后,故障再次出现。

经检查,发现加热器又烧坏。

经过仔细查看分析透析机流量工作原理图,可能原因是加热器外壳内水流速慢,导制水位低而使加热器上部无水而温度过高,加热器上过热保险(TSH)烧坏所至。

(5)开机工作,查看加热器进出管路是否有气泡,明显有很多气泡,可能是除气泵(EP)故障或除气泵至水箱这段管路漏气(如果是除气泵至加热器这段漏气的话,因是正压会漏水)。

贝朗Dialog+血液透析机一例特殊故障分析

贝朗Dialog+血液透析机一例特殊故障分析

[ 摘 要 ] 我 院 目前 采 用 先 进 的 贝 朗 D i a l o g +血 液 透 析 机 , 由 于 长 时 间 处 于 高 负荷 工 作 状 态 ,故 障 频 发 ,
故 障类型 多样 。本文主要就在该仪 器使 用过 程 中出现的热消毒不通过故 障原因及检修 方法进 行详细分析。
修 。进 入维 修界 面后 ,查 看各 温度 传感 器 实时数 值
时 ,发 现 T S D、T S D —S 数值一致稳定在 2 7 o ( =,无 大 的波 动 。透 析 液 配 液 段 流 量 稳 定 且 无 漏 气 现 象
发生。
量 可 靠 、操作 方便 、使用 安全 。数 据显 示 为独特 的
故 障一 :晚班 下机 后 ,热 消毒不 通过 。
面无 损伤 ,完好 如初 ;第 二步 ,断 开传感 器 和监 测 板 连线 ,测 量 温 度 传 感 器 电 阻值 为 2 M n,与初 始 断路 阻值 要求 相符 合 ;第 三 ,检查传 感 器与监 测板
连接 线是 否 有 断 路 以及 短 路 现 象 存 在 ,检 查 结 果
[ 关 键 词 ] 贝 朗 ;血 液 透 析 机 ;特 殊 故 障 ;原 因 ;检 修
0 引 言
自检通 过 ,透 析液 压 力 自检 通过 ;但 在 连接 A、B 液 后透 析液 温度 自检不通 过 ,对此 对象 进 行检查 维
德 国贝 朗公 司生 产 的 D i a l o g 血 液透 析机 是一 款 目前 市场 上 较为先 进 的血 透机 。该 机技 术先 进 、质
检 查 除气 回路 除 气 比例 阀值 和 除气 泵 转 速 正
常 ,除气 压 力 稳 定 在 一5 5 0 mm H g ,而 加 热 棒 后 温 度 传感 器却 显示 9 0  ̄ C、保 护 系统 停止 加 热 棒供 电 。 系 统 自检不 通过 。 检修 方 法如 下 :首先拆 下 温度传 感 器查 看 P T C 覆 膜表 面是 否有 结垢 ,经 检查 后发 现 ,P T C覆 膜 表

贝朗血透机维修手册自检课件

贝朗血透机维修手册自检课件

TLC 主板BIOS程序启动
从硬盘启动程序
LLC 初始化硬件
装载程序 装载定标数据
LLS 初始化硬件
装载程序 装载定标数据
启动 Diabus通讯 检查检测板开关K1位置 0 - 2 - 3
启动与开关位置相应的程序
Therapy - TSM - Software Update 报警信息: RAM/ROM Error 或 CRC calibration Error 如果自检失败
学习交流PPT
8
自检状态
chapter 3 page 36
子代码格式 T T S S x: TT SS x
举例: 10020
23050
33701
37991
LLCtest code to LLS测试步骤 Performed test step 执行测试进度 Number of performed repeats 循环测试次数 0 x < repeats until error message 失败后即重复自检
During the first test of the heater relay test LLS did not answer in 10 s with the test code 10. Blood leak detector compensation: 2 min no water before test start. Second BS pressure test terminated, because during autopriming, e.g. an LFerror occured. VD test passed after the second time.
2
安全第一 - 自检程序步骤

贝朗Dialog+血透机的故障处理

贝朗Dialog+血透机的故障处理

贝朗Dialog+血透机的故障处理
陈锦辉
【期刊名称】《医疗装备》
【年(卷),期】2017(030)019
【总页数】2页(P92-93)
【作者】陈锦辉
【作者单位】惠州市第一人民医院医学工程部广东惠州 516001
【正文语种】中文
【中图分类】TH77
【相关文献】
1.贝朗Dialog+血透机故障归纳与维修方法 [J], 汪佶
2.贝朗Dialog+血液透析机故障维修二例 [J], 袁文
3.贝朗Dialog+血透机水路压力自检常见故障分析与维修 [J], 陈正君;徐宁
4.贝朗Dialog+血液透析机平衡腔进水修复及SAD自检故障分析 [J], 钟小聪
5.贝朗DIALOG+透析机维修实例 [J], 黄明明
因版权原因,仅展示原文概要,查看原文内容请购买。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

贝朗Dialog+单泵血透机维修三例
【摘要】本文对贝朗Dialog+单泵血透机几例故障都利用报警信息进行检查维修进行了介绍,大大地提高了维修工作效率,体现了医学工程人员价值。

【关键词】血透机;故障;分析与检修
随着医疗技术的发展,血透做为肾衰患者治疗的重要手段之一以来,血透机在我院的数量逐步增加,使用频率也逐步加大,导制一些超负荷血透机故障增多,现把我院贝朗Dialog+单泵血透机常见故障维修情况介绍如下:
故障一
1.1故障现象
自检时报“Temperature for test not reached”故障,按回车键,不能排除报警。

1.2故障分析与检修
根据报“在自检时水温没有达到”的报警信息提示,分析可能故障在加热部分。

(1)点触摸屏的“扳手”图标,进入血透机工作监测界面,查看HEATER(加热器)的加热状况和TSE(温度传感器)的温度情况。

经查看,加热器加热输出功率为100%,而监测温度显示较低,可能是加热器没有工作或TSE温度传感器坏;(2)打开机器后盖门,用手触摸加热器外壳,看是否有发热的现象,经手触摸加热器外壳,明显没有温度变化,可以判断加热器部分故障而排除TSE湿度传感器故障。

(3)用万用表交流电压档测加热器电源输入接口,电压正常,可以确定加热器坏。

(4)关机,拆下加热器电源接线,用数字万用表“通断档”测加热器的电阻,测量电阻很大(正常的加热器电阻值
35欧左右),证实加热器坏。

更换一支新加热器后,开机正常工作,工作2天后,故障再次出现。

经检查,发现加热器又烧坏。

经过仔细查看分析透析机流量工作原理图,可能原因是加热器外壳内水流速慢,导制水位低而使加热器上部无水而温度过高,加热器上过热保险(TSH)烧坏所至。

(5)开机工作,查看加热器进出管路是否有气泡,明显有很多气泡,可能是除气泵(EP)故障或除气泵至水箱这段管路漏气(如果是除气泵至加热器这段漏气的话,因是正压会漏水)。

(6)用正压流量泵(FPE)与除气泵(EP)对换,开机工作,故障现象依旧,排除是除气泵(EP)故障。

(7)用一把止血钳夹住除气泵出口软管,再用一具50ml的注射器吸水从除气阀入口处加压,此时从除气室(EK)中心螺丝处漏水,可能故障就在此处。

(8)对除气室(EK)中心螺丝拧紧后,开机工作,加热器进出管路没有气泡,更换新的加热器开机工作,机器工作一切正常。

故障二
2.1故障现象
在透析过程中报“Blood leak sensor.error”故障,按回车确认键,故障不能排除。

2.2故障分析与检修
根据报“漏血传感器出错”的报警信息提示,可以确定故障大概在漏血传感器部分。

(1)点触摸屏的“扳手”图标,进入血透机工作监测界面,查看“BLOOD LEAK”漏血的参数,结果BL和BL-S的数字都在2以上并且不稳定,可能故障漏血传感器太脏所导致。

(2)把机
器进入消毒界面进行短消毒,在消毒过程中查看BL和BL-S有什么变化,其两个参数都没有什么大的变化,消毒完后,血透机自检并在透析准备过程中又报上述故障。

(3)打开机器后盖门,在机器内部靠快速接头的壁上找到漏血传感器,拆下漏血传感器,发现传感器的电路板有白色腐蚀痕迹,可能是漏液导制。

(4)用无水乙醇清洗晒干装回后,开机工作,观察BL和BL-S的数字,结果在0.3左右并有小变化,可能故障排除。

(5)漏血定标后并消毒进行透析工作,故障排除。

故障三
3.1故障现象
在透析过程中报“Dialysing fluid disturbed”故障按回车键能消除,但一会又重复报警。

3.2故障分析与检修
根据报“透析液受干扰”的报警信息提示和透析液流量图分析,故障原因可能为:平衡室故障。

(1)打开机器前、后门,检查膜移位线圈和重新拔插线圈接线接口,结果故障不能排除。

(2)重新开机进行自检,并点触摸屏的“扳手”图标,进入血透机工作监测界面,在进行到LLC:12350时报“DF Pressur test ot ok”,并重新进行DF压力自检,有时能通过,有时又不能通过。

(3)检查平衡室的进出8个阀,结果8个阀都没有异常。

(4)检查平衡膜是否有穿孔。

从平衡室上拆下V ABK1阀,取一支50ml的注射器,吸反渗水从VEBK1阀的出口端向平衡箱内注水,直到注射器加不进水为止,此时平衡室接V ABK1
阀处应无水流出,说明BK1膜没有穿孔,如果注射器在注水时平衡室接V ABK1阀处一直有水流出,BK1膜可能穿孔。

以此方法从VEBK2阀出口端向平衡室注水,可以检查BK2膜。

经此方法检查,发现BK1膜可能穿孔。

(5)拆下平衡室并打开,发现BK1膜片有一粒米大小的小口,证实了前面的检查判断。

(6)重新更换一组膜片装回,开机工作,故障排除。

小结
以上几例维修都用到了报警信息和血透机工作监测界面信息,大大地缩小了故障检查的范围,提高了维修工作效率,给医患带来了方便和安全保障,体现了医学工程人员的价值。

相关文档
最新文档
