浅谈低压母联备自投装置的应用
低压备自投装置AM5-DB在某发电机组供电切换中的应用演示教学
低压备自投装置A M5-D B在某发电机组供电切换中的应用安科瑞低压备自投装置AM5-DB 在某发电机组供电切换中的应用肖宏程 安科瑞电气股份有限公司，主要研究方向为智能电网供配电tb 小店：安科瑞的小店1、概况本项目主要为发电机组供电切换提供备自投保护功能，该发电机组的供电主要由两进线一母联的系统组成，其中，每路进线分别由一路市电和一路柴油发电机切换提供，故此，我司用了三台低压备自投装置AM5-DB 来实现备自投保护功能，其中两台AM5-DB 实现市电和柴油发电机之间的进线备自投功能，一台AM5-DB 实现进线和母联之间的母联备自投功能。
具体上图方案如下：2、备自投技术方案根据项目一次系统图，可将参与备自投功能的进线、母联回路简化为如下所示系统图。
2路市电进线、2路柴发进线及一个母联柜，需要实现的系统能源供给关系如下流程图所示：QF1QF2I 段进线柜市电1柴发1QF3母联柜QF4QF5II 段进线柜市电2柴发2进线备自投BZT1进线备自投BZT2母联备自投BZT3根据需求，备自投动作全过程分解如下：1）I段进线柜进线备自投BZT1正常情况下，市电QF1为主用，柴发QF2为备用，即QF1为合，QF2为分，若此时市电QF1失电，则由失压脱扣器跳开QF1，进线备自投BZT1对QF1不发命令，等待3min后（柴油发电机QF2启动），若启动成功（检测到柴发QF2上端有电压，市电QF1上端没有电压，QF1为分，QF2为分），则进线备自投BZT1合QF2；若在启动过程中或者启动后市电QF1恢复来电（检测到市电QF1上端有电压且QF3为分），则进线备自投BZT1跳开QF2，合QF1；若柴油发电机QF2没有启动成功且市电QF1也没有恢复来电（检测到市电QF1和柴发QF2上端电压并联后没有电压，且市电QF1为分，母联QF3为分），则由母联备自投BZT3开始动作。
母联备自投BZT3正常情况下，母联QF3为备用，即QF3为分，I段进线柜和II段进线柜分列运行，若此时市电QF1失电，则等待3min（柴油发电机QF2启动），若3min后柴油发电机QF2没有启动成功且市电QF1也没有恢复来电（母联备自投BZT3经3min延时开始判无压，检测到市电QF1和柴发QF2上端电压并联后没有电压，且市电QF1为分，母联QF3为分），则由母联备自投BZT3合QF3。
浅谈低压母联备自投装置的应用
论文赏析：浅谈低压母联备自投装置的应用希望本文对众旺友的学习有所帮助。
电力系统中因为故障或其他原因工作电源消失以后，能自动将备用电源迅速投入工作，令用户能尽快恢复供电的自动控制装置，简称备自投装置。
备自投装置是电力系统中为了提高供电可靠性而装设的自动装置，对提高多电源供电负荷的供电可靠性，保证连续供电有着重要作用。
1 备自投原则(1)备自投装置必须在失去工作电源且备用电源正常投入情况下保证可靠动作；当备用电源不满足电压条件时，备自投装置可靠不动作。
(2)工作电源的母线失压时，必须进行工作电源无流检查，才能启动备自投装置，以防止电压互感器二次电压断线造成失压，引起备自投装置误动。
(3)工作电源确实断开后，备用电源才允许投入。
工作电源失压后，无论其进线断路器是否断开，即使已经测量其进线电流为零，还是要先断开断路器，并确认该断路器确已断开后，才能投入备用电源，这是为了防止将备用电源投入到故障元件上，扩大事故，加重设备损坏程度。
(4)备自投装置自动投入前，切除工作电源的断路器必须经过延时，经延时切除工作电源进线断路器，是为了躲过工作母线引出线故障造成的母线电压下降。
此延时时限应大于最长的外部故障切除时间。
(5)各自投装置只允许动作一次。
当工作电源失压，备自投装置动作后，若继电保护装置再次动作，又将备用电源断开，说明可能存在永久故障。
因此，不允许再次投入备用电源，以免多次投入到故障元件上，对系统造成不必要的冲击和更严重的事故。
(6)手动断开工作回路时，各自投装置可靠不动。
2 低压母联备自投装置原理2．1 典型接线典型接线图如图1所示。
------2．2 运行方式介绍正常情况下，1 、2 变均运行，1DL、2DL、1GL、2GL均处于合闸状态，备自投装置3DL处于断开位置，1 变为I段母线所属设备供电，2 变为II段母线所属设备供电。
2．3 备投逻辑I段母线失电，跳开1DL；在II段母线有压的情况下，合3DL；II段母线失电，跳开2DL，在I段母线有压的情况下，合3DL；1DL或2DL偷跳时，合3DL保证正常供电。
如何正确使用低压备自投装置
如何正确使用低压备自投装置摘要：随着我国人民生产生活的现代化程度日益提高，人们对电力的需求和依赖程度也在倍增，对电能质量的要求也更加严格，供配电在各个领域也在不断向自动化、无人值守、远程控制、不间断供电的目标迈进。
有些电力用户尤其对不间断供电的要求显得更加突出，因此使用备自投装置实现各种电源的相互切换，保证电源的不间断供电和供电的高可靠性成了现代配电工程中保护和控制回路的重要部分。
关键词：0.4KV系统；备自投；UPS引言：0.4KV系统备自投有两种基本的供电方式。
第一种如图1所示母联分段供电方式，母联开关断开，两个工作电源分别供电，两个电源互为备用，此方式称为母联备自投方式。
第二种如图2所示双进线向单母线供电方式，即一个为工作电源，另一个为备用电源，此方式称为线路备自投方式。
一、首先我们对以上两种备自投方式的基本原理进行简单概述。
⒈母线备自投：两条线路分别连接在断开的母联开关相连的两条母线上。
（1）正常运行：两段母线电压正常，两线路进线开关闭合，母联开关断开。
（2）备自投动作条件：一段母线失压，另外一段母线电压正常；无外部闭锁开关量输入。
当满足充电和动作条件后，先跳开失压线路开关，经延时后合上分段开关。
⒉线路备自投：两条进线线路连接在一条母线上。
正常运行：两进线线路电压正常，工作电源进线开关闭合，备用电源进线开关断开；（2）备自投动作条件：工作电源进线失压，备用电源进线电压正常；无外部闭锁开关量输入。
当满足充电和动作条件后，先跳开常用线路开关，经延时后合上备用开关。
另外需要补充的是备自投一般有三种工作模式：自投自复、自投不自复、发电机方式，具体采用哪种模式取决于电力系统的实际需求。
二、其次我们来重点探讨如何在0.4KV系统中正确使用备自投装置。
备自投装置一般广泛应用于电力系统，对于6~35KV电力系统中电气元件的二次电源我们一般使用的都是来自于直流屏或者交流屏的稳定电源，因此系统中的装置不受系统电压影响。

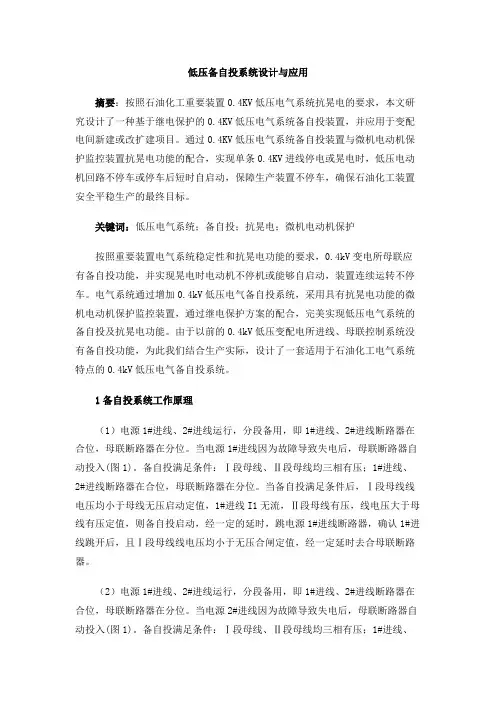

低压备自投系统设计与应用
低压备自投系统设计与应用摘要：按照石油化工重要装置0.4KV低压电气系统抗晃电的要求，本文研究设计了一种基于继电保护的0.4KV低压电气系统备自投装置，并应用于变配电间新建或改扩建项目。
通过0.4KV低压电气系统备自投装置与微机电动机保护监控装置抗晃电功能的配合，实现单条0.4KV进线停电或晃电时，低压电动机回路不停车或停车后短时自启动，保障生产装置不停车，确保石油化工装置安全平稳生产的最终目标。
关键词：低压电气系统；备自投；抗晃电；微机电动机保护按照重要装置电气系统稳定性和抗晃电功能的要求，0.4kV变电所母联应有备自投功能，并实现晃电时电动机不停机或能够自启动，装置连续运转不停车。
电气系统通过增加0.4kV低压电气备自投系统，采用具有抗晃电功能的微机电动机保护监控装置，通过继电保护方案的配合，完美实现低压电气系统的备自投及抗晃电功能。
由于以前的0.4kV低压变配电所进线、母联控制系统没有备自投功能，为此我们结合生产实际，设计了一套适用于石油化工电气系统特点的0.4kV低压电气备自投系统。
1备自投系统工作原理（1）电源1#进线、2#进线运行，分段备用，即1#进线、2#进线断路器在合位，母联断路器在分位。
当电源1#进线因为故障导致失电后，母联断路器自动投入(图1)。
备自投满足条件：Ⅰ段母线、Ⅱ段母线均三相有压；1#进线、2#进线断路器在合位，母联断路器在分位。
当备自投满足条件后，Ⅰ段母线线电压均小于母线无压启动定值，1#进线I1无流，Ⅱ段母线有压，线电压大于母线有压定值，则备自投启动，经一定的延时，跳电源1#进线断路器，确认1#进线跳开后，且Ⅰ段母线线电压均小于无压合闸定值，经一定延时去合母联断路器。
（2）电源1#进线、2#进线运行，分段备用，即1#进线、2#进线断路器在合位，母联断路器在分位。
当电源2#进线因为故障导致失电后，母联断路器自动投入(图1)。
备自投满足条件：Ⅰ段母线、Ⅱ段母线均三相有压；1#进线、2#进线断路器在合位，母联断路器在分位。
备自投装置的实际应用浅谈
106. 1 概述随着时代的发展，人们对电力的依赖程度倍增，对不间断供电的要求也越来越高，供配电系统不断向无人值守、自动化、不间断供电的方向发展。
目前我国的电力供应主要还是依靠国家电网，受各种干扰因素影响，特别是异常天气等环境因素，有时会有各种电源相互切换的需求。
在某一路工作电源因故障断开以后，能够将备用电源自动、迅速地投入系统，尽快恢复供电的自动控制装置就是备自投装置，其具有抗干扰性强、稳定可靠、使用方便等优点。
《断电保护和安全自动装置技术规程》指出，在以下部分应配置备自投装置：由两路电源供电，其中一路电摘要：保证电源的不间断、高可靠供电是现代电气工程中保护和控制回路的重要内容，本文简要阐述了电力系统中备用电源自投的常用的主接线、运行方式。
关健词：进线备投 分段备投 单母线分段 网络备自投 智能变电站107. 进线断路器2DL 热备用。
运行方式3：2DL、3DL 在合位，1DL 在分位，进线2带两台主变运行，进线断路器1DL 热备用。
线1无流，跳开1DL，确认1DL 跳开后，合上3DL ；备自投装置检测到Ⅱ母无压、Ⅰ母有压、进线2无流，跳开2DL，确认2DL 跳开后，合上3DL。
合上2DL。
对于运行方式3，采用进线备投方式2，其具体备投方式如下：备自投装置检测到Ⅰ母无压、Ⅱ母无压、进线2无流，跳开2DL，确认2DL 跳开后，合上1DL。
4 110kV 单母线分段接线形式的备自投功能方案4.1 传统备自投方案如图2所示为传统备自投方案，通过备自投装置设置的备投方式及其他相关设置对有无压、有无流和开关位置进行逻辑判别，从而进行相应的开关量输出，通过控制电缆传输给相应断路器，完成跳合闸操作。
4.2 直采直跳备自投方案如图3所示为直采直跳备自投功能方案，该方案设置独立的备自投装置，通过合并单元完成对Ⅰ母电压、Ⅱ母电压，进线1电压、电流，进线2电压、电流的SV 信息等的采集，再通过光缆传输给备自投装置。
低压母联各自投应用及优化
0 引言
一方面需满足民航运输发展的巨大需求，另一方面空域 结构未得到根本性的改善，随着航班量的突飞猛进，民航空管 的运行保障压力与日俱增。 在空管行业近乎苛刻的安全要 求— ——99.98%的设备正常保障率的高标准下，设备运行保障 的压力可想而知，而供配电又是所有设备运行的动力之源，更 是设备保障的安全之基，因此管制中心、一/二级管制单位对 应的航管楼、塔台应满足空管一级供电保障要求：需从两个稳 定可靠的独立电源分别引入一路供电专线，每一路供电容量 均需满足台站所有负荷需求，且留有冗余[1]。 按此规范配置的 供电方案已具备了备自投的前提条件。
母线有压。 1.3 动作过程
对启动条件（1）： 若1DL处于合位置，则经延时跳开1DL，确认跳开后合上 3DL； 若1DL处于分位置，则经延时合上3DL。 对启动条件（2）： 若2DL处于合位置，则经延时跳开2DL，确认跳开后合上 3DL； 若2DL处于分位置，则经延时合上3DL。 1.4 退出条件 （1）3DL处于合位置； （2）备自投一次动作完毕； （3）有备自投闭锁输入信号； （4）备自投投入开关处于退出位置。 1.5 备自投装置应满足要求 （1）只有在工作电源跳闸断开后，备用电源方可投入； （2）备自投装置投入备用电源断路器必须经过延时； （3）备自投装置只能投入一次，以防系统受到冲击而扩大 事故； （4）备自投装置应具备闭锁功能，以防备用电源投入到故 障器件上而扩大事故。
14
图2 配电一次系统示意图
Dianqi Gongcheng yu Zidonghua◆电气工程与自动化
在进线二供电正常的前提下，若出现：进线一失电，或1# 变压器退出检修，或其他故障最终导致1QF开关欠压分闸，则 母联备自投动作，将母联分段断路器自动投入，使得母联开关 3QF合闸导通，形成由进线二通过2QF、3QF开关继续向Ⅰ段母 线供电，而保障Ⅰ段母线上的负载继续用电。 母联备自投投入 后的示意图如图3所示。
地铁低压母联开关自投自复的应用
船 船
獬
ｍ， ＾ 蠛 ＾ 瑚 ｌ ｌ ｏ ” 瑚
中间继 电器 ＩＡ 线 圈 （０ ／ ０ ） 电，其常 闭触头 １ ／ １ １ １ ７ ， Ｉ１ ｛ １ ５ １２ 得 Ｋ￣ Ｉ（ ０ ／ ０ ） 时间继 电器 １ Ｔ线圈 （０ ／ ０ ） 电， Ｋ １７１２得 其 一个常 开触 头 １ Ｔ （ ０ ／ １ Ｋ １ １ 。 ）延 时 ４ １ １ ｓ闭合 ，分 闸线圈 ￣ ９ １ ９ ０ （０ ／ １２ 得 电． ０）
１应 用的 提 出 地 铁车 站 的动力和 照 明属 于是 一级负 荷 ，要求低 压供 电系统 的可靠 性 、 免维 护性要 求也越 来越 高 ， 压供 电系 统的 故障直接 影 响车站 的运作 和服 务， 低 因此 必须不 间断提 供 电源 ，在 设计上 就必须 考虑 两路 电源 （ 线 ） 进 ，同时要 求 考 虑到 一路 电源故 障的情 况下 的安全 运行 ，故此 ，我们在 两路低 压进 线设 置 两 个断路 器 （ 号分 别为 ８ １ ８２ 编 ０ 和 ０ ）的同 时，在其之 间再 设置 了一个 可 以达 到 可 自投 自复 的母 联 断路 器 （ 号为 ８０ 编 ３）来达 到 不 问断 供 电 的 目的 。
１ ｏｌ Ｉ￣ Ｉ ＩＡ ， １７ ｏ ｌ 搿 辩
ｌ联Ｏ理 开控图 母８鼹 关 ３ 制
ｊ ∞ ３ ３ ２ ９
”
— ——－ ——————１ ——一 一
８１ ０ 开关跳 闸 。中 间继 电器 １Ａ Ｋ １另一个 常 闭触头 １ Ａ ４ １４ ９ ， Ｋ １（ ０ ／ １ ） 常 闭 ，中间 继 电器 ４ Ａ１线圈 得 电，其 常开 触 点 ４ Ａ１ （ ０ ／ ０ Ｋ Ｋ ４ ４ ５）闭合 ， １ Ｐ １开关分 闸线圈 Ｙ Ｐ得电 ，开关 跳闸 （ ０ Ｏ 联跳 ） Ｋ １ 。４ Ａ 另一 常开触 点 （２ ／ ４ ２ ４３ ２ ）闭合 ，时间继 电器 ４ Ｔ线 圈得 电，其 常开 触头 ４ Ｔ （ ０ ／ ０ ）延 Ｋ Ｋ ５１５５ 时闭 合 Ｐ０２ 开 关 分 闸 线 圈 得 电 ，开 关 跳 闸 （ 联跳 ） 。 母 联 开头转 换开 关 ３ Ｖ Ｋ ２打在投 入 位置 （ ①跟 ②联 通 ）（ 串在 ８ ３控制 ０ 回路 ）时 间继电器 １Ｔ Ｋ 另一对 常 开触头 １ Ｔ（０ ／２ ）也 闭合 ，由于 ８ ｌ Ｋ ３ １ ３３ ０ 和 ８２ 关都在 合 闸位 置 ， 内部位 置辅助 触点 ￥ １ ３ ５３ ５ ）和 ￥ １（ １ａ ０开 其 ５ （ １／ １ａ ５ ３ ５／ ３ 闭合 ，８０ ｌ ７） ３开 关 合 闸线 圈 Ｙ１ ０得 电 ，开 关 合 闸 （ 自投 ） 。 ２ ２ 变压器得 电后 ． 失压 继 电器 １ Ｖ线圈 得 电，其 常 闭触 头 １ Ｖ （ １ １ ５ Ｋ Ｋ １ ／ ０ ）断开 ， 中间 ０ 继 电器 １Ａ 线 圈 （０ ／ ０ ）失 电，其 常 闭触点 １Ａ ３３ ／０ Ｋ１ １５ １２ Ｋ １（０ ａ ３５串在 ８ ３ ０ 开 关 分闸线 路 中）闭合 ，８ ３ ０ 分闸线 圈 Ｙ ９ 电 ，形成有 效通 路，８ ３ 关跳 闸 ０得 ０开 （ 自投 ） ，由于 ８ ３ ０ 开关在 合 闸位 置 时 。 辅助 常开触 点 ３Ｆ（０ ／ ２ ）闭合 ， 其 Ｑ ３３ ３９ 时间继 电器 ３Ｔ线圈 （２ ／０ ） 电 。 Ｋ ３ ９ ３２ 得 其延 时打 开的常 开触 点 ３Ｔ（２ ／２ Ｋ １９ １７ 串在 ８ １ ０ 开关合 闸回路 ） 闭合 ， ０ 开 关分 闸时 ， 辅助 常 闭触 点 ３Ｆ（２ ／ 当８ ３ 其 ０ １３ １５ ２ ）串在 ８ １ 关合 闸回路 ）闭合 ，合 闸线 圈 Ｙ １ 得 电形成有 效合 闸回路 ０开 ０ ８ ｌ开 关 合闸 （ ０ 自复 ） 。至 于 ９ １和 ９ ２开关 则 需远 动和 当 地合 闸 。 ０ ０ ２ ３ 出现 电气 故 障情 况 （ Ｉ 母排 为例 ） ． 以 段 进 线 开 关 ８０１ 有 四种 保护 （ Ｌ： 过 载 ， Ｓ：过 流 ， ｓ： 过 流 ， Ｉ 短路 Ｇ：接地 保护 ）
浅谈低压母联备自投装置的应用
作为 允许 条件 ； 以 延时跳 开 １ Ｌ Ｄ 。 （） 自投 装 置必 须 在 失 去 工作 电源 且 备用 电源 正 常 投 入 情 路 Ｉ电流小 于电流 定值 ， １备
能启 动备 自投 装 置 ， 防止 电压 互 感器 二次 电压断 线造 成 失 压 ， 以 引
性 而 装设 的 自动 装 置 ， 提 高 多 电源供 电负荷 的供 电可靠 性 ， 证 对 保 连 续 供 电有着 重 要 作用 。
Ｉ 母线 失 电 ， 段 跳开 １ Ｌ 在 Ｉ段 母 线有 压 的情 况 下 ， ３ Ｌ Ｄ ； Ｉ 合 Ｄ ；
Ｉ段 母 线 失 电 ， 开 ２ Ｌ 在 Ｉ Ｉ 跳 Ｄ ， 段母 线 有压 的情 况下 ， ３ Ｌ １ Ｌ 合 Ｄ ；Ｄ 或 ２ Ｌ偷 跳 时 ， ３ Ｌ保 证 正常 供 电 。 防止 备 自投 误动 ， 线路 Ｄ 合 Ｄ 为 取 电流 作为 母线 失 压 的 闭锁 判 据 。
起 备 自投 装置 误 动 。
１ Ｌ在跳 闸位 置 ， 段 母 线 失压 作 为允 许 条件 ； Ｄ Ｉ 以 延 时 合 ３ Ｌ Ｄ ， 或 Ｉ 母 线 电压 小于 有 压 定 值 段 作 为 闭锁 条 件 ；Ｄ ２ Ｌ在 跳 闸位
（） 作 电源 确实 断 开后 ， 用 电源才 允 许 投入 。工作 电源 失 置 ，Ｉ 母线 失压作 为允许 条件 ； 延 时合 ３ Ｌ ３工 备 Ｉ段 以 Ｄ 。 压 后 ，无 论其 进 线断 路器 是 否断 开 ，即使 已经测 量 其 进线 电流 为 联 切逻 辑 ４ 线 电流 大于 电流定 值 ， Ｉ线 电流 大 于 电流 ：Ｉ 或 Ｉ 零 ， 是 要先 断开 断 路器 ， 还 并确 认该 断 路 器确 已断 开 后 ， 能 投 入 定 值 ， 延 时 ， 一轮 联 切 出 口。 才 经 第 备用 电源 ，这 是 为 了防止 将备 用 电源 投入 到 故 障元 件 上 ，扩 大事 联 切逻 辑 ５ 线 电流 大于 电流 定 值 ， Ｉ线 电流 大 于 电流 ：Ｉ 或 Ｉ 故， 加重 设 备损 坏 程度 。 定 值 ， 延 时 ， 二轮 联切 出 口。 经 第 （） 自投 装置 自动投 入 前 ， 除 工作 电源 的断 路器 必 须 经过 ４备 切 延 时 ， 延 时切 除 工作 电源进 线 断路 器 ， 为了 躲过 工 作母 线 引 出 经 是 动 作逻 辑 ６ 当选 择 开关 打 至“ ： 自动 ” 置 时 ， 制 该母 联 备 自 位 控 投 装置 按 照正 常逻 辑运 行 ， 当打 至‘ 止 ” ‘ 停 位置 时 ， 控制 该 母联 备 自 线 故 障造成 的母 线 电压下 降。此 延 时时 限应 大 于最 长 的外 部 故 障 投 装置 不工 作 ， 目的是 防止 其 中某 一 段停 电清 扫 时误 合 该 自投 装 切 除 时间 。 置， 给人 身 和设 备 安全 带来 危 害 。 动 作逻 辑 ７ ：接触 器 互锁 式 双 电源 装 置 电源 分 别 取 自两 变 压 置动 作 后 ， 继 电保 护 装 置 再 次 动作 ， 若 又将 备 用 电源 断开 ， 明可 器 低压 侧 ， 至 少 有 一路 有 电 压 时 ， 说 在 该双 电源 装 置就 有 电 ， 控 制 则 能存 在 永久 故 障 。因此 ， 允 许再 次投 入 备用 电源 ， 不 以免多 次投 入 该 母联 自投 装 置按 正 常逻 辑工 作 ； 当检 测 两路 均无 电压 时 ， 双 电 该
浅谈聚丙烯装置低压母联备自投装置的应用于优化薛玉珍
浅谈聚丙烯装置低压母联备自投装置的应用于优化薛玉珍发布时间：2021-10-26T08:16:35.255Z 来源：《电力设备》2021年第8期作者：薛玉珍[导读] 聚丙烯装置低压变电所为实现两路进线供电,两段进线均可带载全部负荷运行,通过母联备自投提高供电可靠性，将原本的许继电压继电器更换为ABB单项电压监视继电器，并结合母联备自投原理,将现场接线进行检查、改造和优化。
母联断路器在手动投入的基础上实现了自动投入功能,切实提高供电可靠性。
薛玉珍（中国石油天然气集团有限公司兰州石化分公司动力厂甘肃兰州 730060）摘要：聚丙烯装置低压变电所为实现两路进线供电,两段进线均可带载全部负荷运行,通过母联备自投提高供电可靠性，将原本的许继电压继电器更换为ABB单项电压监视继电器，并结合母联备自投原理,将现场接线进行检查、改造和优化。
母联断路器在手动投入的基础上实现了自动投入功能,切实提高供电可靠性。
关键字：低压母联；备自投；电压继电器1、题目研究的目的和意义电能是炼化企业的基本要素，其对电力系统的安全可靠性要求极高，因此在炼化企业低压母联柜应用备自投装置来提高供电可靠性与安全性。
而备用电源自动投入的装置简称为备自投。
在对供电可靠性要求比较高的变配电所，通常采用备自投装置确保供电可靠性。
我公司低压变电所接线是采用单母线分段形式，由两路相对独立的电源供电，为实现两路进线供电，任一路进线均可带载全部负荷运行。
在正常情况下，两段的进线电源分别为各自的低压负荷供电，母联分段运行。
当某一段进线电源需要停电检修或因各种原因突然失电时，在不影响安全生产的情况下，需要将母联转至并列运行方式，由另一段继续为失电段低压负荷供电。
而在今年大检修前，母联备自投功能在实际运行中存在设计缺陷，当Ⅰ段进线失电时，母联无法100%自投，这样容易扩大事故范围，无法保障装置可靠生产。
为有效保障生产的安全运行，针对此问题，在此次大检修期间车间对母联备自投装置进行了优化。
变电站智能低压备自投装置的应用
变电站智能低压备自投装置的应用摘要：由于电网规模的不断扩大，电力系统网络结构日益复杂，为保证电力系统供电可靠性，系统中一般采用环形电网供电，而备自投在保障电网可靠供电，提高保供电指标方面发挥了重大的作用，本文介绍了本公司的智能低压备自投装置在辽宁省供电公司超高压局所用低压柜微机监控改造工程中的应用情况。
关键词：智能型；备自投装置；供电可靠性；应用前言“备自投装置”是备用电源自动投切装置和备用设备自动投切装置的简称。
当工作电源A因故障断开后，它能自动地切换到备用电源B上去，当已投入工作的备用电源B因故障断开后，又能自动地将用户切换到已停止工作的电源A上去，从而保证用户连续不断地供电的装置。
随着科学技术的迅速发展，各行业对对供电可靠性要求的提高，采用多路电源进行供电已经变为一种常态，备自投装置的应用也随之变得越来越多，而微机式备自投装置以它的高灵敏性和可靠性而被广泛应用，逐步地取代了常规的电磁式或集成电路式备自投装置，成为继电保护发展的总体趋势。
我公司研发的智能低压备自投装置就是其中一种，常用于电力变电站低压AC400V运行设备，当任意一路进线电源故障情况时，可以通过设置相应参数实现二次开关的自动投切，最终实现低压母线的持续供电，从而保证变电站的正常运行。
一、备自投装置的基本原则要想实现变电站备用电源自动投切装置的有效应用，应当遵循以下原则合理的进行备投：1、工作电源或设备被断开后才能投入备用电源或设备；2、备用电源确保有压条件时才能动作投入；3、备自投装置应保证动作一次；4、电源或设备上的工作电压无任何原因，除有阻塞信号外，备自投装置应可靠锁定；5、备自投装置的延时时限应大于最长的外部故障切除时间；6、应具有开关装置的锁定功能；7、人工切除工作电源，备自投装置不应动作，并应可靠锁定。
二、备自投装置投入的分析1、常规传统备自投装置常规传统的备自投装置是由继电器和接触器组合而成（如下图所示），因其组成简单、成本低，在一些小型企业和工厂的供配电系统中应用很多，但是也存在着很多缺点：体积大（常常需要组成一面单独的屏体）、响应能力差、开发周期长，不能适应现代对自动化水平要求较高的场合。
低压备自投说明
低压备自投说明一、备自投简介低压备自投是一种用于低压配电系统的装置，当主电源出现故障或停电时，能够自动或手动将负载切换到备用电源，确保供电的连续性和可靠性。
备自投装置广泛应用于各种需要保证连续供电的行业，如医院、数据中心、通讯设施等。
二、备自投工作原理低压备自投通过检测主电源和备用电源的电压、电流等参数，判断主电源是否正常供电。
当主电源出现故障或停电时，备自投装置将自动或手动启动，将负载切换到备用电源。
在切换过程中，备自投装置会尽量减少对负载的影响，确保切换的平滑性和可靠性。
三、备自投主要功能1.自动切换：当主电源故障或停电时，备自投装置能够自动将负载切换到备用电源。
2.手动切换：在特定情况下，可以通过手动操作切换开关，将负载切换到备用电源。
3.故障检测与报警：备自投装置能够实时检测主电源和备用电源的电压、电流等参数，一旦发现异常情况，立即发出报警信号。
4.事件记录与查询：备自投装置能够记录切换事件、报警信息等，方便用户查询和管理。
四、备自投应用场景低压备自投适用于各种需要保证连续供电的场合，如医院、数据中心、通讯设施、交通设施等。
在这些场合中，如果电源出现故障或停电，备自投装置能够快速、准确地切换到备用电源，确保重要负载的连续供电。
五、备自投优缺点分析优点：1.保证连续供电：备自投装置能够在主电源故障或停电时，快速切换到备用电源，确保重要负载的连续供电。
2.减少损失：由于备自投装置能够快速响应电源故障，及时将负载切换到备用电源，从而减少因电源故障造成的损失。
3.便于管理：备自投装置具有故障检测、报警和事件记录等功能，方便用户对设备进行管理和维护。
缺点：1.成本较高：备自投装置的成本较高，对于一些小型企业或项目来说可能难以承受。
2.切换过程可能影响负载：在切换过程中，备自投装置可能会对负载造成一定的影响，如短暂的停电或电压波动等。
3.需要定期维护：备自投装置需要定期进行维护和保养，以确保其正常工作。
DCM631F低压备自投在智能楼宇中的应用2
DCM-631F低压备自投装置在智能楼宇配电的应用 转永胜（南京国高电气技术中心，江苏 南京 211106）【摘要】：通过智能楼宇一级负荷配电应急解决方案对比，采用DCM631F低压备自投装置结合发电机的解决方案具有相对优势，本文对低压备自投和发电机配合工作的过程做了详细阐述，对低压备自投的工作原理进行分析，以及在运行的过程中注意事项，确保智能楼宇配电应急电源系统满足供配电系统设计规范并连续可靠运行。
【关键词】低压备自投、发电机、EPS、智能楼宇1，引言GB50052/95《供配电系统设计规范》第2.0.2条对一级负荷供电电源作了如下规定，一级负荷应有两个电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏，对一级负荷重特别重要的负荷除由两个电源提供外应增设应急电源，并严谨将其它负荷接入应急供电系统，对于作为应急电源的电源类型约定可以为独立于正常电源的发电机组，以及蓄电池等。
针对以上规定在智能楼宇中普遍采用主备电源结合发电机，和EPS电源两种方案，柴油发电机和EPS电源各有优劣，其中大型场合以发电机方式在集中应急方面具有优越性，设备使用时间长不需要进行二次更换，EPS系统电池处于浮充状态老化过程加剧需要定期更换电池；消防应急备用时间长，当发生火灾时一般消防设备工作过程大于180分钟，而EPS一般为90到120分钟，显然发电机具有时间的优势，3-8小时的工作储油量远远超过180分钟的使用需求，超载能力强，EPS系统受制于逆变输出模块电流的限制对突变大负载的情况会出现反馈调制的过程引起设备瞬间过压，而发电机负载能力要远远优于EPS，当然发电机也存在很多致命的缺陷，比如，应急反应速度较慢，噪音超过55DB需要消噪处理，柴油储存需要特殊的消防设计等缺陷。
本文旨在通过DCM-631F低压备自投解决主备母线供电配合发电机工作的整体解决方案，现场的低压配电图如下：上图两路独立电源正常一用一备，一路来自10KV 一路来自35KV 分别独立两台主变，当正常电源事故停电时，另一路备用电源自动启动投入，当常用电源恢复电要求快速切回常用电源，当常用和备用电源都消失供电时，应急电源启动，保证一级负荷正常供电，当备用电源故障时此时需要甩掉常用负荷。
变电所低压母联备自投原理及运用
锅炉安全运行 ，延长使用寿命 。合理 的密封设计能够避免烟气散 漏 降低锅炉热效率 。降低波动较大引起不规则振动和强烈的噪 音 ，可改变一 、二次风 的调配给方式 。 ３ 结 语
火 力 发 电是 经 济 发 展 和 人 民生 活 的 基 本 保 障 。锅 炉 、汽 轮 机 和发 电机是火力发 电的三大主机 ，保 障电站锅炉安全运行 ，提高 电站 锅 炉 热 效 率 对 电 厂 管 理 意 义 重 大 。 通 过 分 析 电 站 锅 炉 的 常 见 问题 ，提 出解决措 施 ，电厂工作人 员可根据这些 问题的成 因 ， 有针对性的管理防范 。采取提高原煤质量 ，合理 匹配冷风 ，科 学 除尘 ，提高安装检修人员责任心 ，设置优化锅炉参数提高锅炉焊 接技术等措施 ，保 障锅炉 的安全运行 。
的 ＤＰＴｆｒＥ双电源切换装 置。此型号用于带母联 断路器 的两路 置 ，而“复位 ＲＥＳＥＴ”按钮可使运行程序恢复到初始状态 。
行焊接 。提升焊工责任 心 ，发现集箱 、水冷壁管厚薄不一不圆时 ， 要尽量先调整好再焊 ；间隙的坡 口要清理 到要求 的标准再进行 操作 ；熟悉每一步骤相关 的工艺参数 ，循序渐进 。遇到解决不 了 的问题 ，应及 时反应给技术部负责人 ，再根据方案进行操作 。 ２．３ 排 烟 温 度 高 的应 对 措 施
锅炉经多年运行后 ，锅炉尾部烟道的外包墙密封处 ，会有部 分管壁因 日积月累的烟气冲刷而脱皮脱落 ，钢板在热力作用下 变形不平 ，造成烟道漏风 。针 对这种情况 ，可以进行维修填补 ，用 耐火材料填补简单 实用 ，效果 良好 ；耐火材料填补钢板热力变形 产生的缝 隙效果也 同样 良好耐用 。其他漏点可 以采用石棉布密 封 、电焊补焊 即可 。控制磨 煤机出 口温度 （７０～８０ ）℃，是为 了保 证锅 炉的安全运行 ，出 口温度控制太低会 导致排烟 温度 升高 。对 此 ，可 以在炉膛无 积焦 、系统安全 的前 提下 ，适当减少冷 风的流 入程 度 ，把磨煤机 出 口温度 由 ７６℃提升 到 ８１℃，磨 煤机 出 口 排 烟温度会降 ４℃左右 。锅 炉积 累的不完全燃烧 产生的灰渣 、 焦渣 易对 系统安全造成影响 。目前电厂除灰渣的主要方法有水 力除灰和气力除灰 。水力除灰运行安全 ，方法简便有效 ，灰渣不 易扬 尘 ，但耗水较 多 ，而且灰 渣 中的氧 化钙 、氧化铝等物质 与水 结合后 ，活性特质降低 ，灰渣 的综合利用率降低。气力除灰的优 点是环保节 能 ，可控性 好 ，但 遇粗大积焦 、潮湿环 境则受一 定的 环境制约 。适 当的调整吹灰时间 ，比如墙吹每天 ２次 ，长吹隔天 进行 。夏季如果气 温达到 ３５ ℃，空气人 口的设计 值高 ５℃；冬 季气温低时 ，预热器入风 口的温度也受到影响而降低 。设 置室内 风和室外风可在一定程度上解 决人 风 口夏高冬低 的问题 。受热 面不但要热转换 效率高 ，炉膛还要优化 设计 、布置科学 、防磨防 爆。减小模块与管道间的摩擦 ，需设计合理的膨胀系数 ，以保障
TPM310低压母联备自投应用注意事项
TPM310低压母联备自投装置应用注意事项胡静重庆弛源化工有限公司重庆 408601摘要：本文以合富共展机电科技有限公司的TPM310产品在本装置调试中遇到的问题为例，分析导致故障的原因及相应应对措施，保证该设备安全、可靠运行。
关键词：TPM310低压备自投注意事项1概述备自投装置的主要作用是在供电线路断电的情况下，根据系统的状态以最快的速度把负荷切换到备用线路上，避免在电源切换时造成运行中断或设备冲击损坏，简化切换操作并减少误操作，以保证负荷连续运行。
该设备在改变母线运行方式时发挥突出作用(本装置采用双电源进线加母联的运行方式)，极大提高了倒闸的可靠性，在一定条件下可以实现带负荷倒闸，保证供电连续性，但因一二次回路设计施工不合理、参数配置不当等原因，则可能出现断路器误动、拒动等事故，降低了供电系统可靠性，同时增加了运行风险，通过设备原理方面着手，分析故障原因，找到合适解决方案，保障设备可靠运行。
2控制电源引发无逻辑动作2.1问题简述本装置某低压配电室采用双电源进线加母联设计，10kV干式变压器#1、#2分列运行，#1干变供低压I段，2#干变供低压II段，低压侧母联断路器600处于热备用，即低压侧采用单母线分段运行方式。
TPM310装置因条件限制，TPM310装置无法使用直流作为控制电源，取而代之是一台某品牌1kVA小型UPS，UPS 进线侧电源取自两段母线电压，通过接触器自动切换所用母线电源。
TPM310装置中断路器位置DI点由框架断路器辅助接点通过中间继电器拓展而来，断路器分合位分别引入1NO/1NC到TPM310装置中。
当供电系统电压出现波动或振荡时，TPM310装置将误动，动作原因为“开关变位”，而随后装置自动闭锁，闭锁原因为“开关位置异常”，将导致动作后两进线断路器、母联断路器同时在合位，此时装置去耦合功能失效。
2.2解决方法造成此现象的原因根本在于控制电源波动引起，控制电源波动的同时断路器位置中间继电器发生变位，引发TPM310装置错误判断为断路器偷跳而发出合母联断路器指令，控制电源恢复正常后，“偷跳”的断路器实际未跳闸，此时两母线电压均正常，但断路器位置出现异常，TPM310装置自动闭锁，出现异常工况，出现环流。
浅谈备自投装置在电力系统中的作用
浅谈备自投装置在电力系统中的作用发布时间：2021-06-21T06:39:26.322Z 来源：《中国电业》（发电）》2021年第5期作者：华利根[导读] 电力系统对发电厂厂用电、变电站站用电的供电可靠性要求很高，因为发电厂厂用电、变电站站用电一旦供电中断，可能造成整个发电厂停电；云南文山电力股份有限公司云南文山 663099摘要：备自投装置是在供电网、配电网中（环网运行的方式不存在备用电源自动投入的问题，不需要装设备自投装置），有两个以上的电源供电，工作方式为一个主供电源，另一个为备用电源（明备用），或两个电源各自带部分负荷，互为备用（暗备用），备自投装置是保证电力系统连续可靠供电的重要设备之一。
关键词：供电网；配电网；备用电源一、前言电力系统对发电厂厂用电、变电站站用电的供电可靠性要求很高，因为发电厂厂用电、变电站站用电一旦供电中断，可能造成整个发电厂停电；变电站无法正常运行，后果十分严重。
因此发电厂、变电站的厂、站用电均设置有备用电源。
此外，一些重要的工矿企业用户为了保证其供电可靠性，也设置了备用电源。
当工作电源因故障被断开以后，能自动而迅速地将备用电源投入工作，保证用户连续供电的装置即称为备用电源自动投入装置，简称备自投装置。
二、备自投装置的基本要求备自投装置动作应考虑动作后负荷情况是否满足稳定性要求，如负荷过大，影响系统稳定，或无法满足电动机自启动的要求时，应采取必要的措施爱。
保护设置与整定时，应考虑备自投装置投到故障设备上，应有保护能瞬时切除故障。
（一）应保证在工作电源和设备断开后，才投入备用电源或备用设备。
这一要求的目的是防止将备用电源或备用设备投入到故障元件上，造成备自投失败，甚至扩大故障，加重损坏设备。
（二）工作母线和设备上的电压不论何种原因消失时备自投装置均应起动。
（三）备自投装置应保证只动作一次。
（四）应校验备用电源和备用设备自动投入时过负荷的情况，以及电动机自起动的情况，如过负荷超过允许限度，或不能保证自起动时，应有自动投入装置动作与自动减负荷。
浅谈母联备自投、进线备自投的应用与运维
电子技术170 2015年50期浅谈母联备自投、进线备自投的应用与运维柳卓国网新疆电力公司昌吉供电公司，新疆昌吉 831100摘要：为了电网的可靠性和经济性考虑，根据电网运行方式需要，一般在主网变电站都会考虑加装备自投装置，备自投的种类有很多种，根据备投的方式可分为变压器备自投、桥开关备自投、线路备自投和母联备自投，从启动方式可以分为两大类，即手动启动和自动启动；根据实现方式还可分为远方备自投和就地备自投。
本文根据现阶段电网安装的常用的备自投种类，着重从运维人员的角度，分析和总结了备自投装置在变电站中的应用、分类，提炼出运维工作当中需要注意的问题。
关键词：备自投；操作；闭锁；运维；验收中图分类号：TM762 文献标识码：A 文章编号：1671-5810(2015)50-0170-02一般变电站采用母联备自投和进线备自投较多，根据现场实际的运行方式需要，来决定采用那一种备投方式。
1 线路备自投与母联备自投的简介目前，在昌吉地区电网中，一般110kV变电站都采用两条110kV进线电源供电，可根据电网运行方式需要来决定采用母联备自投或进线备自投。
下面，通过示例图1-1 ，简单介绍一下进线备自投和母联备自投。
1.1 进线备自投：（进线1、进线2互为备用）正常运行时：进线2 2DL、母联3DL合位，进线1 1DL 分位，I段、II段母线有电压，备自投功能投入（进线1备用方式）动作条件：进线2 2DL无压、无流且I、II段母线无压动作过程：两路进线开关中，当检测到I、II段母线失压，2DL无流，备自投保护启动跳2DL开关，确认2DL开关跳开后，同时检测进线1 1DL线路有电压，则合1DL开关。
当采用进线2备用方式时动作过程与上述相似，即跳1DL 合2DL。
1.2 母联备自投正常运行时：进线1 1DL、进线2 2DL合位，母联3DL 分位，I段、II段母线有电压，备自投功能投入动作条件：I段母线无电压、进线1 1DL无流且II段母线有电压或II段母线无电压、进线2 2DL无流且I段母线有电压动作过程：两路进线开关1DL、2DL中，当检测到本侧电源失压，备自投保护启动跳本侧开关，确认本侧开关跳开后，同时检测两侧电源进线侧电压，有一侧电压大于70V（相当于7kV），则合母联开关。
低压备自投装置介绍
低压备自投装置
一、概述
备用电源自动投入装置，是当工作电源因故障跳闸后，自动迅速地将备用电源投入的一种自动装置（简称备自投装置）。
它可以提高供电可靠性、简化继电保护配置、限制短路电流并提高母线残压。
备自投装置是电力部门为保证用户连续可靠供电的重要手段。
二、低压备自投装置的工作逻辑
南京国高电气的DCM-631系列低压备自投装置针对低压配电系统设计，主要用于690V以
备自投装置分工作电源和备用电源，工作电源用于正常运行时给负荷或母线供电的独立电源，备用电源投入后给失电的负荷或母线恢复供电的独立电源，用于在电力系统、工矿企业、公用设施、智能大厦的低压配电系统中。
三、基本运行的原则：
1、应该有备用电源或备用设备。
2、当满足动作条件，又无闭锁条件时，备自投只允许动作一次。
3、不管工作电源的断路器是否跳开，均应由备自投追跳一次工作电源的断路器后才能投入备用电源或设备。
4、备用电源的母线电压满足要求。
电压互感器应该安装在母线处。
5、备自投装置应能实现PT断线闭锁功能，能手动跳闸闭锁及保护闭锁功能。
6、强调时差的配合，既保证追跳和自投的时间差合理，可靠，保证失压时间短。
随着电网规模不断扩大，网络结构日益复杂，电力电网技术日新月异，该低压母联各自投装置具有动作快速、可靠的特点，可广泛应用于大型的各配电室分布比较分散的发电厂变电站,在事故状态下大大缩短了故隙恢复时间，应用前景广阔，经济效益显著。
一种低压备自投供电装置的设计与应用
一种低压备自投供电装置的设计与应用摘要：在供电服务中针对一些特定的场合在特定的时间需要不间断供电，需要供电企业完善保电方案和措施，明确工作任务和目标，以饱满的精神状态和严谨的工作作风，切实履行“保电护航”责任。
为此针对现场保电专门设计了一种低压备自投供电装置，该装置采用备用电源与市电电源相结合的方法，巧秒运用继电接触器控制原理，以实现保障可靠供电目标。
实践证明，该装置结构简单、操作方便、动作可靠、非常满足现场保电工作要求，切实提升了现场实用性，有效提高了保电工作效率和优质服务水平，具有较好的推广价值。
关键词：保电；电路；装置引言每次供电企业在一些特定场合的保电工作中如高考保电、大型活动会议、应急抢险现场时等等，必须要配备两路电源供电以应对突发停电事件发生，确保保电工作万无一失。
传统的人工切换保电方式当遇到故障需切换电源时，不但耗费大量的人力和物力，还会造成很大的经济损失和恶劣的社会影响。
由于条件所限，虽然我单位暂时做不到供电零闪变但是能够实现供电零停电，根据多年现场保电经验，有必要设计一种低压备用电源自动投入的电路及装置，来满足现场保电工作的要求，降低停电事故发生概率，保障圆满完成每次保电任务，以期实现“设备零故障、客户零停电、工作零差错、服务零投诉” 的保电工作目标，切实提升供电企业的优质服务水平。
一、低压备自投供电装置的设计1.设计思路：目前，在一些特定或紧急、临时用电场合，必须设置有备用电源自动投入装置，防止突发停电的事件发生。
常用的备用电源自动投入装置是采用市电电源与备用电源相结合的方法，在进行电源切换时存在接线复杂、切换时间长和操作复杂还容易出现事故等缺点，不利于保电现场可靠供电。
因此为解决上述问题，特设计了低压备用电源自动投入电路及装置，以实现保障可靠供电目标。
该装置电路是按照继电接触器控制原理，本着简单明了的思路设计而成。
主要采用空气开关，交流接触器结合相序保护器等控制电器来实现两路电源的自动控制和切换。
浅谈备自投装置在电网运行中的应用
浅谈备自投装置在电网运行中的应用作者：李斌来源：《中小企业管理与科技·下旬刊》2012年第08期摘要：本文根据光山电网运行的备自投装置的原理及应用情况进行了浅显易懂的说明，并解释了备自投装置定值整定中延时定值的设置原理。
关键词：备自投装置应用当电力系统故障或其他原因使工作电源被断开后，能迅速将备用电源、备用设备或其他正常工作的电源自动投入工作，使原来工作电源被断开的用户能迅速恢复供电的一种自动控制装置，简称备自投装置（AAT装置）。
1 备自投装置的配置一般有进线备用和母联备用两种基本方式系统正常运行时，备用电源不工作，称为进线备用；系统正常运行时备用电源也投入运行的，即两个工作电源互为备用，称为母联备用。
①进线备用的控制：如图1（a）所示，有一个工作电源和一个备用电源的变电站即为进线备用的配置。
进线1L为工作电源，1QF合上，2L为备用电源，断路器2QF断开。
备用电源自动投入装置控制的是备用电源进线的断路器2QF，即当变电站正常运行时，由1L进线供电，当1L因故障被切除即1QF跳开时，备用装置进行断路器2QF自动合闸，保证变电站的继续供电。
②母联备用的控制：如图1（b）所示，有两个工作电源的变电站，两回进线同时对变电站供电。
当一个工人电源发生故障被切除后，如2L故障，2QF跳开后，由AAT装置促使高压母线分段断路器3QF合闸，由工作电源1L供给变电站的负荷。
2 备用电源自动投入装置在本局电网运行中的应用光山110KV站采用内桥断路器自动投入的母联备用接线方案。
正常情况下，光1号主变、光2号主变分裂运行，分别由Ⅰ、Ⅱ潢光线带，光110开关处于热备用状态。
所使用的备用电源自动投入装置为许继集团有限公司生产的CSB21A型装置。
其有压条件指母线的三个线电压至少有一个大于母线有压定值U01，这样可以防止PT一相或两相断线导致备自投拒动。
其无压条件指母线的三个线电压均小于母线无压定值U02，这样可以防止PT一相或两相断线导致备自投误动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

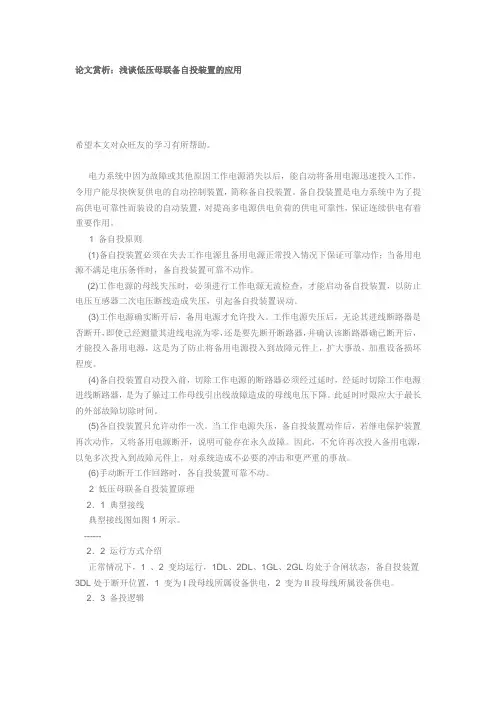

论文赏析：浅谈低压母联备自投装置的应用
希望本文对众旺友的学习有所帮助。
电力系统中因为故障或其他原因工作电源消失以后，能自动将备用电源迅速投入工作，令用户能尽快恢复供电的自动控制装置，简称备自投装置。
备自投装置是电力系统中为了提高供电可靠性而装设的自动装置，对提高多电源供电负荷的供电可靠性，保证连续供电有着重要作用。
1 备自投原则
(1)备自投装置必须在失去工作电源且备用电源正常投入情况下保证可靠动作；当备用电源不满足电压条件时，备自投装置可靠不动作。
(2)工作电源的母线失压时，必须进行工作电源无流检查，才能启动备自投装置，以防止电压互感器二次电压断线造成失压，引起备自投装置误动。
(3)工作电源确实断开后，备用电源才允许投入。
工作电源失压后，无论其进线断路器是否断开，即使已经测量其进线电流为零，还是要先断开断路器，并确认该断路器确已断开后，才能投入备用电源，这是为了防止将备用电源投入到故障元件上，扩大事故，加重设备损坏程度。
(4)备自投装置自动投入前，切除工作电源的断路器必须经过延时，经延时切除工作电源进线断路器，是为了躲过工作母线引出线故障造成的母线电压下降。
此延时时限应大于最长的外部故障切除时间。
(5)各自投装置只允许动作一次。
当工作电源失压，备自投装置动作后，若继电保护装置再次动作，又将备用电源断开，说明可能存在永久故障。
因此，不允许再次投入备用电源，以免多次投入到故障元件上，对系统造成不必要的冲击和更严重的事故。
(6)手动断开工作回路时，各自投装置可靠不动。
2 低压母联备自投装置原理
2．1 典型接线
典型接线图如图1所示。
------
2．2 运行方式介绍
正常情况下，1 、2 变均运行，1DL、2DL、1GL、2GL均处于合闸状态，备自投装置3DL处于断开位置，1 变为I段母线所属设备供电，2 变为II段母线所属设备供电。
2．3 备投逻辑
I段母线失电，跳开1DL；在II段母线有压的情况下，合3DL；II段母线失电，跳开2DL，在I段母线有压的情况下，合3DL；1DL或2DL偷跳时，合3DL保证正常供电。
为防止备自投误动，取线路电流作为母线失压的闭锁判据。
2．4 动作逻辑
动作逻辑1；1DL在跳闸位置作为闭锁条件；I段母线失压，线路I电流小于电流定值，作为允许条件；以延时跳开1DL。
动作逻辑2：2DL在跳闸位置作为闭锁条件；II段母线失压，线路Ⅱ电流小于电流定值作为允许条件；以延时跳开2DL。
动作逻辑3：II段母线电压小于有压定值。
作为闭锁条件；1DL在跳闸位置，I段母线失压作为允许条件；以延时合3DL，或I段母线电压小于有压定值作为闭锁条件；2DL在跳闸位置，II段母线失压作为允许条件；以延时合3DL。
联切逻辑4：I线电流大于电流定值，或II线电流大于电流定值，经延时，第一轮联切出口。
联切逻辑5：I线电流大于电流定值，或II线电流大于电流定值，经延时，第二轮联切出口。
动作逻辑6：当选择开关打至“自动”位置时，控制该母联备自投装置按照正常逻辑运行，当打至‘‘停止”位置时，控制该母联备自投装置不工作，目的是防止其中某一段停电清扫时误合该自投装置，给人身和设备安全带来危害。
动作逻辑7：接触器互锁式双电源装置电源分别取自两变压器低压侧，在至少有一路有电压时，该双电源装置就有电，则控制该母联自投装置按正常逻辑工作；当检测两路均无电压时，该双电源装置无电，则控制母联各自投装置不动作，防止误动。
3 备自投运行中应注意的几个问题
目前，备自投装置已广泛应用于各变电站，其可靠性直接影响着整个变电站乃至系统的安全稳定运行，稍有不慎就会导致全站停电或者大面积停电。
因此，在正常运行、维护过程中，还应注意以下几点：
(1)在变电站新投运时，必须做备自投装霞的实际带开关跳、合试验，不能用简单的模拟试验来代替，模拟试验只能用来检测备自投装置的一般逻辑功能。
(2)各自投装置要完全独立于保护装置，不能影响保护的正确动作，其回路应避免与保护回路混杂。
在进行备自投装置的逻辑试验时，首先要通过做安全措施，把备自投装置完全独立出来，以免试验时误动或者拒动。
(3)各自投逻辑试验时，必须严格按照各自投逻辑进行，尤其应注意对备自投闭锁逻辑的试验。
(4)运行人员在投各自投装置时，应注意装置的充电标志，如有现场不能解决的异常情况，及时反映，以便迅速得到解决。
(5)备自投装置检无流定值要根据现场实际负荷情况整定，既不能过大，也不能过小，定值过大在PT断线时会造成误动，定值过小则由于微机型备自投装置的零漂的存在造成拒动。
(6)需要停用备自投装置时，应先退出装置出口压板，再退出装置直流电源，最后退出装置交流电源；装置投运时，操作顺序恰恰相反。
在此过程中，遇有装置异常情况，应慎重对待妥善处理。
4 低压母联备自投装置优点
以典型一次系统接线图为例进行说明，如图2所示。
---------
(1)l进线和2进线来自上一级变电站，正常情况下35kV、6kV、400 V母线均分段运行。
(2)当400 V母线需要倒负荷操作时，需要上一级合环后，岗位值班人员依次合35kv、6kV、400V母联进行倒负荷，如不按上述顺序进行，越级进行操作，易造成很大环流，对设备造成伤害。
(3) 当系统异常失电而造成400 V I或II段母线停电事故发生后，在没有采用该母联备自投装置时，需要人工到现场配电室或集中控制屏手动复位停电设备各开关，然后进行合母联送电操作，此种方法恢复送电时间较长，而且在紧急情况下，人员没有手动及时复位已停电设备各开关，如果停电母线有突然来电危险时，恢复送电的母线便与整个系统合起环来，造成很大的环流，给设备造成一定的伤害，同时也易将事故扩大，带来更大的生产损失；但如果采用低压母联备自投装置后，它在检测到一段没电的情况下，先自动将该进线开关跳开，在另一段母线有电的情况下，自动合上母联开关，恢复该段母线送电，即使停电那一段有突然来电的危险，由于进线开关已自动被跳开，也不会形成环路，给设备的安全稳定运行提供保证，同时更大大缩短了事故恢复处理时间。
5 低压母联备自投应用前景
随着电网规模不断扩大，网络结构日益复杂，电力电网技术日新月异，该低压母联各自投装置具有动作快速、可靠的特点，可广泛应用于大型的各配电室分布比较分散的发电厂、变电站，在事故状态下大大缩短了故障恢复时间，应用前景广阔，经济效益显著。
标签：装置自投。
