光纤制造工艺
光纤的生产工艺流程
光纤的生产工艺流程
光纤的生产工艺流程是对原材料进行切割，清洗，拉制，包裹和编织。
1.原材料切割
光纤是由玻璃组成的，在光纤拉丝前必须先把玻璃原料进行切割成一定规格的光纤。
切割后的光纤可以用来制作芯径、纤芯直径和包层直径等规格，还可以用作连接器。
切好的光纤芯径和纤芯直径通常采用直径为3~5微米的多晶片来制造。
在整个生
产过程中，光纤切割是一个重要环节，如果没有准确地切出合适的芯径和纤芯直径，就不能得到合格的光纤。
2.清洗
光纤在生产过程中要经过多次清洗，这是因为在拉丝过程中会有一些杂质粘在纤芯上，这些杂质对光纤的性能有很大的影响。
这些杂质会吸收光纤内部的光能量，导致纤芯的折射率降低，从而使光纤纤芯对光线的吸收率变小，从而影响光传输性能。
因此，清洗是非常重要和必要的。
目前最常用的方法是用酸进行清洗。
3.拉制
— 1 —
对于拉制好的光纤芯径和纤芯直径要进行测量才能进行下一步工序。
测量方法有两种：一是用千分尺或游标卡尺测量；二是用光电管直接测量。
— 2 —。
光纤制作工艺
光纤制作工艺

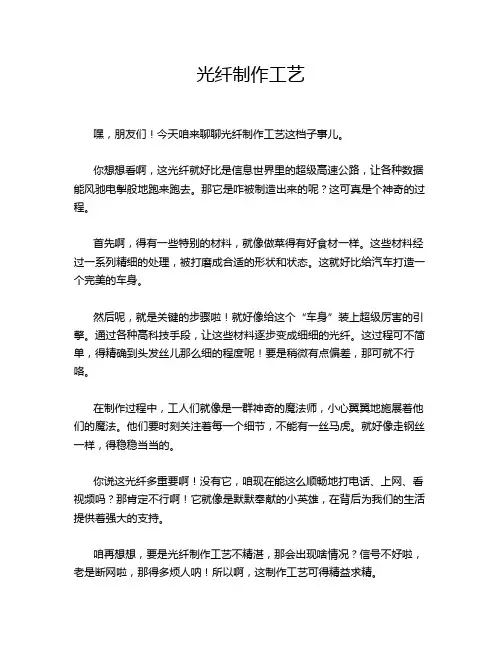

嘿，朋友们！今天咱来聊聊光纤制作工艺这档子事儿。
你想想看啊，这光纤就好比是信息世界里的超级高速公路，让各种数据能风驰电掣般地跑来跑去。
那它是咋被制造出来的呢？这可真是个神奇的过程。
首先啊，得有一些特别的材料，就像做菜得有好食材一样。
这些材料经过一系列精细的处理，被打磨成合适的形状和状态。
这就好比给汽车打造一个完美的车身。
然后呢，就是关键的步骤啦！就好像给这个“车身”装上超级厉害的引擎。
通过各种高科技手段，让这些材料逐步变成细细的光纤。
这过程可不简单，得精确到头发丝儿那么细的程度呢！要是稍微有点偏差，那可就不行咯。
在制作过程中，工人们就像是一群神奇的魔法师，小心翼翼地施展着他们的魔法。
他们要时刻关注着每一个细节，不能有一丝马虎。
就好像走钢丝一样，得稳稳当当的。
你说这光纤多重要啊！没有它，咱现在能这么顺畅地打电话、上网、看视频吗？那肯定不行啊！它就像是默默奉献的小英雄，在背后为我们的生活提供着强大的支持。
咱再想想，要是光纤制作工艺不精湛，那会出现啥情况？信号不好啦，老是断网啦，那得多烦人呐！所以啊，这制作工艺可得精益求精。
而且啊，随着科技的不断进步，这光纤制作工艺也在不断升级呢！就跟咱手机更新换代一样快。
以后啊，说不定会有更厉害的光纤出现，让我们的网络速度快到超乎想象。
总之呢，光纤制作工艺可不是一般的重要。
它就像是信息世界的基石，没有它，咱的生活可就没那么精彩咯！咱得感谢那些默默工作在光纤制作一线的工人们，是他们的努力和付出，才让我们能享受到这么好的网络服务。
大家说是不是呀！
原创不易，请尊重原创，谢谢!。
光纤光缆生产工艺流程
光纤光缆生产工艺流程他气体的纯度应为6个9（99.9999％）以上，干燥度应达－80℃露点。
2.光纤制造应在净化恒温的环境中进行，光纤预制棒、拉丝、测量等工序均应在10000级以上洁净度的净化车间中进行。
在光纤拉丝炉光纤成形部位应达100级以上。
光纤预制棒的沉积区应在密封环境中进行。
光纤制造设备上所有气体管道在工作间歇期间，均应充氮气保护，避免空气中潮气进入管道，影响光纤性能。
3.光纤质量的稳定取决于加工工艺参数的稳定。
光纤的制备不仅需要一整套精密的生产设备和控制系统，尤其重要的是要长期保持加工工艺参数的稳定，必须配备一整套的用来检测和校正光纤加工设备各部件的运行参数的设施和装置。
以MCVD工艺为例：要对用来控制反应气体流量的质量流量控制器（MFC）定期进行在线或不在线的检验校正，以保证其控制流量的精度；需对测量反应温度的红外高温测量仪定期用黑体辐射系统进行检验校正，以保证测量温度的精度；要对玻璃车床的每一个运转部件进行定期校验，保证其运行参数的稳定；甚至要对用于控制工艺过程的计算机本身的运行参数要定期校验等。
只有保持稳定的工艺参数，才有可能持续生产出质量稳定的光纤产品。
5.0.2光缆缆芯制造工艺的技术要点：每种光缆都有自己的生产工艺，因为它们之间存在着不同的性能要求和结构型式，所以各部分材料不尽相同，结构方面存在差异。
故生产过程中都有自己的生产工艺流程。
但是各种光缆的基本制造工艺流程是基本相同的。
成缆工艺首先要做两方面的准备并应注意这样几点技术要点：（1）选择具有优良传输特性的光纤，此光纤可以是单模光纤也可以是多模光纤，并对光纤施加相应应力的筛选，筛选合格之后才能用来成缆；（2）对成缆用各种材料，强度元件，包扎带，填充油膏等进行抽样检测，100％的检查外形和备用长度，同时，按不同应用环境，选择专用的成缆材料。
（3）在层绞结构中要特别注意绞合节距和形式的选择，要合理科学，作到在成缆、？设和使用运输中避免光纤受力。
光纤跳线制造工艺流程
光纤跳线制造工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!光纤跳线的精密制造工艺流程解析光纤跳线，作为现代通信网络中的重要组成部分，其制造工艺流程严谨且精密。
光纤预制棒生产工艺
光纤预制棒生产工艺光纤预制棒是一种用于制造光纤连接器和光纤封装芯子的重要材料。
其生产工艺包括原材料准备、光纤预处理、预制棒加工、光纤接头组装和成品检测等环节。
首先是原材料准备。
光纤预制棒采用的主要材料包括光纤、辅助材料和包覆材料。
光纤是光纤预制棒的核心材料，需要在准备阶段进行裁剪和清洁。
辅助材料主要是一些胶水和填充物等，用于固定光纤和增加预制棒的强度。
包覆材料则用于包覆光纤和辅助材料，以保护光纤的性能和稳定性。
接下来是光纤预处理。
光纤在预制棒生产之前需要进行一系列处理，包括光纤覆铝、去包覆、剥皮、修切、打磨等工艺。
这些处理过程可以提高光纤的质量和稳定性，同时也方便后续工艺的操作。
然后是预制棒加工。
预制棒加工是将光纤和辅助材料组合在一起，形成一个整体的过程。
该过程主要包括衬垫制备、粘接材料的涂布、搓揉和成型等步骤。
衬垫的制备是为了提供一个平整的工作表面，方便后续的涂布和粘接。
粘接材料的涂布是将胶水均匀地涂布在光纤上，并将辅助材料贴合在上面。
搓揉和成型则是将光纤和辅助材料进行充分的混合和塑造，以确保预制棒的质量。
接着是光纤接头组装。
光纤接头组装是将预制棒连接到光纤封装芯子上，形成完整的连接器。
该过程主要包括光纤封装芯子的安装和预制棒的固定。
光纤封装芯子的安装是将光纤插入封装芯子中，并进行精确的定位和固定。
预制棒的固定则是使用胶水或其他固定材料将预制棒牢固地粘合在封装芯子上。
最后是成品检测。
成品检测是对光纤预制棒进行质量检测和性能测试，以确保其符合相关标准和要求。
成品检测包括外观检查、尺寸检测、光学性能测试等。
只有经过严格的成品检测，才能保证光纤预制棒的质量和可靠性。
综上所述，光纤预制棒的生产工艺涵盖了原材料准备、光纤预处理、预制棒加工、光纤接头组装和成品检测等多个环节。
每个环节都需要严格控制和操作，才能生产出高质量的光纤预制棒。
光纤制造工艺
(1)系统组成
OVD法工艺示意图
(2)工艺流程
1)沉积 OVD法的沉积挨次是先沉积芯层，后沉积包层，所用原料完全一样。 沉积过程首先需要一根母棒，如母棒用氧化铝陶瓷或高纯石墨制成，则 应先沉积芯层，后沉积包层，如母棒是一根合成的高纯度石英玻璃时， 这时只需沉积包层玻璃。 在OVD工艺中，氢氧火焰固定而靶棒边旋转边来回左右移动，然后， 将高纯度的原料化合物，如SiCl4，GeCl4等，通过氢氧焰或甲烷焰火炬 喷到靶棒上，高温下，水解产生的氧化物玻璃微粒粉尘，沉积在靶棒上。 正是靶棒沿纵始终回移动，才可以实现一层一层地沉积生成多孔的玻璃 体。光纤芯层和包层的沉积层沉积量满足要求时〔约200层〕，即到达 所设计的多孔玻璃预制棒的组成尺寸和折射率分布要求，沉积过程即可 停顿。通过转变每层的掺杂物的种类和掺杂量可以掌握折射率分布。
预制棒的外包层。
★ 由于光脉冲需经芯层传输，芯层剖面折射率的分布型式 将直接影响其传输特性，那么如何掌握芯层的折射率呢？
答：芯层折射率的保证主要依靠携带掺杂试剂的氧气流量 来准确掌握。在沉积熔炼过程中，由质量流量掌握器 调整原料组成的载气流量实现。
(3)优缺点 优点：①管内反响，杂质不简洁进入，易生成低损耗光纤；
一般状况下，SiCl4中可能存在的杂质有四类：金属氧化 物、非金属氧化物、含氢化合物和络合物。
其中金属氧化物和某些非金属氧化物的沸点和光纤化学试 剂的沸点相差很大，可承受精馏法除去，即在精馏工艺中 把它们作为高、低沸点组分除去。
然而，精馏法对沸点与SiCl4 〔57.6℃〕相近的组分杂质 及某些极性杂质不能最大限度的除去。例如：在SiCl4中对 衰减危害最大的OH-离子，大多有极性，趋向于形成化学键， 简洁被吸附剂所吸取，而SiCl4是偶极矩为零的非极性分子。 有着不能或者很少形成化学键的稳定电子构造，不易被吸 附剂吸附，因此，利用被提纯物质和杂质的化学键极性的 不同，选择适当的吸附剂，有效地选择性地进展吸附分别， 可以到达进一步提纯极性杂质的目的。
光纤光缆制造的流程
光纤光缆制造的流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!光纤光缆制造的流程一、准备工作阶段。
在进行光纤光缆制造之前，需要开展一系列的准备工作。
拉丝工艺-光纤的制造
预制棒的预处理
预制棒
预制棒和把棒连接
氢氧焰
氢氧焰
拉丝塔工艺控制过程
拉丝塔主要部件介绍（送棒机构）
XY
1 手动控制盒可控制送棒机构可上 下左右移动 2 将预制棒向下送入拉丝炉内，目 测预制棒与拉丝炉的间隙。当发 现其偏离中心位置时，用手动控 制盒上的〔XY位置调整〕按钮进 行调整
拉丝塔各部件介绍（拉丝炉）
制造商
缺点
1. 原料要求纯度高 2. 沉积速率低 1. 原料利用率低 2. 折射率剖面不够精确 1.折射率剖面粗糙 2.原料利用率低
结论
擅长制造纤芯 擅长制造包层， 纤芯制造仅次 于 PCVD 擅长制造包层
1.折射率剖面粗糙 2.原料利用率低
擅长制造包层
外部化学气相沉积法（OVD）
OVD实物图
等离子体管内化学气相沉积法（PCVD）
拉丝操作步骤四（涂覆和加速）
1.涂覆开始和加速
5. 当二涂层直径测量仪显示光纤直径在220um以上时，用 手牵引光纤，将光纤挂线到舞蹈轮后到达收线机传动轮， 保持吸尘器在收线机A盘一侧继续吸引光纤 6. 按下控制柜上的[加速]按钮使速度提高到25m/min，同 时保持光纤的直径大约125±5µm，并继续升高炉温 2175ºC。 7. 启动第一次涂覆。确定气控柜上第一次涂覆CO2流量，确 定一次涂覆初始压力，确定气控柜上一次涂覆UV固化灯 氮气喷入和喷出流量. 8. 在电脑主操作面上的〔自动启动运行设定〕中选择〔一次 涂覆压力〕和〔二次涂覆压力〕为[自动]
炉内壁
预制棒 间隙要均匀
卡盘 预制棒 加热炉 退火管 纤径测量仪
拉丝操作步骤二（拉丝炉升温）
3. 拉丝炉升温
① ② ③ ④ 在拉丝炉退火管下放一铁桶，将底门关闭 打开拉丝炉的电源 在辅助牵引轮下放一铁桶 设定预制棒母棒长和母棒直径的数值。其中，母 棒长=（预制棒有效长度+263）mm ⑤ 设定下料温度。使用新预制棒时，下料炉温应设 定到2150ºC；拉过丝的旧棒下料炉温设定到 2100 ºC。确定拉丝炉氩气流量设定正确；确定 〔拉丝炉〕中的气压和冷却水的指示灯均为绿色。 ⑥ 确定拉丝炉升温前检查各项正常后，按下主控柜 [拉丝炉]〔开〕，拉丝炉开始升温
光纤光缆工艺技术
光纤光缆工艺技术光纤光缆工艺技术是指制造、安装和维护光纤光缆所使用的技术和方法。
光纤光缆是一种将光信号传输到远距离的重要通信介质，它广泛应用于通信、互联网、电视和其他各种领域。
下面将介绍光纤光缆工艺技术的主要内容。
首先，光纤光缆的制造工艺是光纤光缆工艺技术的基础。
光纤光缆的制造主要分为以下几个步骤：光纤产线的制造、缆芯的制造和纤维覆盖。
光纤产线的制造是将原材料经过加工和拉丝工艺制造成光纤的过程，这个过程需要控制好加热温度和拉丝速度等参数。
缆芯的制造是将光纤包裹在保护层中，其中包括填充材料和强化材料。
纤维覆盖是将缆芯包裹在外层保护层中，通常使用聚乙烯或聚氯乙烯材料。
在整个制造过程中，需要严格控制每个步骤的质量和工艺参数，以确保光纤光缆的性能。
其次，光纤光缆的安装工艺是光纤光缆工艺技术的重要组成部分。
光纤光缆的安装一般分为室内和室外两种情况。
室内光缆的安装主要是将光缆穿过楼层、墙壁和楼梯等结构，需要使用合适的配件和工具进行固定和保护。
室外光缆的安装主要是将光缆埋入地下或架空，需要考虑到地形、环境和施工条件等因素，确保光缆的稳定性和安全性。
在安装过程中，需要遵循相关的安装规范和标准，以确保光纤光缆的可靠性和性能。
最后，光纤光缆的维护工艺是光纤光缆工艺技术的补充。
光纤光缆的维护主要包括保护和修复两个方面。
保护是指在安装完成后，采取措施防止光纤光缆受到损坏或破坏，如埋设光缆的保护措施和定期巡检光缆的状态等。
修复是指在光缆发生故障或损坏时，采取相应的措施修复光缆的功能和性能，如寻找故障点和更换受损的部分等。
在维护过程中，需要使用专业的工具和设备，并根据具体情况制定相应的维护计划和方法。
光纤光缆工艺技术的不断进步和发展，使得光纤通信系统的传输速度和带宽得到了大幅提升。
光纤光缆的制造、安装和维护工艺的不断改进，使得光纤光缆能够更好地适应不同环境和应用需求。
随着物联网、5G和云计算等新兴技术的发展，光纤光缆工艺技术将会继续发挥重要的作用，推动信息通信技术的发展和应用。
光纤制造工艺
光纤制造工艺郭克俊 1231410007【摘要】光线的制造工艺包括光纤原料制备及提纯、光纤预制棒熔炼及表面处理、拉丝及一次涂覆、光纤张力筛选及着色、二次涂覆五步。
其中SiO2光纤预制棒的制造工艺是光纤制造技术中最重要、也是难度最大的工艺，传统的SiO2光纤预制棒制备工艺普遍采用气相反应沉积方法。
尽管利用气相沉积技术可制备优质光纤预制棒，但是气相技术也有其不足之处，如原料昂贵，工艺复杂，设备资源投资大，玻璃组成范围窄等。
为此，人们经不断的艰苦努力，终于研究开发出一些非气相技术制备光纤预制棒。
溶胶－凝胶法是一种非气相沉积技术，最具发展前途。
【关键词】 光纤 预制棒 溶胶－凝胶法通信用光纤是由高纯度SiO 2与少量高折射率掺杂剂GeO 2、TiO 2、Al 2O 3、ZrO 2和低折射率掺杂剂SiF 4(F)或B 2O 3或P 2O 5等玻璃材料经涂覆高分子材料制成的具有一定机械强度的涂覆光纤。
而通信用光缆是将若干根（1～2160根）上述的成品光纤经套塑、绞合、挤护套、装铠等工序工艺加工制造而成的实用型的线缆产品。
在光纤光缆制造过程中，要求严格控制并保证光纤原料的纯度，这样才能生产出性能优良的光纤光缆产品，同时，合理的选择生产工艺也是非常重要的。
其制造工艺流程如下图所示：光纤制造工艺流程由图可知，光纤的制造工艺主要有光纤原料制备及提纯、光纤预制棒熔炼及表面处理、拉丝及一次涂覆工艺、光纤张力筛选及着色工艺、二次涂覆工艺五步。
其中SiO2光纤预制棒的制造工艺是当今光纤制造技术中最重要、也是难度最大的工艺。
先将经过提纯的原料制成一根满足一定性能要求的玻璃棒，称之为“光纤预制棒”或“毌棒”。
光纤预制棒是控制光纤的原始棒体材料，组元结构为多层圆柱体，它的内层为高折射率的纤芯层，外层为低折射率的包层，它应具有符合要求的折射率分布型式和几何尺寸。
传统的SiO2光纤预制棒制备工艺普遍采用气相反应沉积方法。
目前最为成熟的技术有四种：美国康宁公司在1974年开发成功，1980年全面投入使用的管外气相沉积法，简称OVD 法（OVD －Outside Vaper Deposition ）；美国阿尔卡特公司在1974年开发的管内化学气相沉积法，简称MCVD 法（MCVD －Modified Chemical Vaper Deposition ）；日本NTT 公司在1977年开发的轴向气相沉积法，简称VAD 法（VAD －Vaper Axial Deposition ）；荷兰菲利浦公司开发的微波等离子体化学气相沉积法，简称PCVD 法（PCVD －Plasma Chemical Vaper Deposition ）。
光通信工艺流程
光通信工艺流程
光通信工艺流程主要包括以下步骤：
１．光纤着色工艺：给光纤着上鲜明、光滑、稳定可靠的各种颜色，以便在光缆生产过程中和使用过程中能够很容易地辨认。
２．光纤二次套塑工艺：选用合适的高分子材料，采用挤塑的方法，在合理的工艺条件下，给光纤套上一个合适的松套管，同时在管与光纤之间，填充一种化学物理性能长期稳定、粘度合适、防水性能优良、对光纤有长期良好保护性能、与套管材料完全相容的光纤专用油膏。
３．成缆工艺：又称绞缆工艺，是光缆制造过程中的一道重要工序。
生产光纤光缆工艺流程
生产光纤光缆工艺流程1、主要光缆的工艺流程如下：2、2、光纤着色工艺着色工艺生产线的目的是给光纤着上鲜明、光滑、稳定可靠的各种颜色，以便在光缆生产过程中和光缆使用过程中很容易地辩认光纤。
着色工艺使用的主要原材料为光纤及着色油墨，着色油墨颜色按行业标准分为12种，其中按广电行业标准及信息产业部标准规定的色谱排列是不一样的，广电标准的色谱排列如下：本（白）、红、黄、绿、灰、黑、蓝、橙、棕、紫、粉红、青绿，信息产业部行业标准的色谱排列如下：蓝、桔、绿、棕、灰、本（白）、红、黑、黄、紫、粉红、青绿。
在不影响识别的情况下允许使用本色代替白色。
现本公司采用的色谱排列按广电标准进行，在用户要求时也可按信息产业部标准色谱排列。
在用户要求每管光纤数在12芯以上时，可根据需要用不同的颜色按不同的比例调配出其它颜色来对光纤进行区分。
光纤着色后应满足以下各方面的要求：1、着色光纤颜色不迁移，不褪色（用丁酮或酒精擦拭也如此）。
2、光纤排线整齐，平整，不乱线，不压线。
3、光纤衰减指标达到要求，OTDR测试曲线无台阶等现象。
光纤着色工艺使用的设备为光纤着色机，光纤着色机由光纤放线部分，着色模具及供墨系统，紫外线固化炉，牵引，光纤收线及电器控制部分等组成。
主要原理为紫外固化油墨经着色模具涂覆于光纤表面，经过紫外线固化炉固化后固定于光纤表面，形成易于分色的光纤。
使用的油墨为紫外固化型油墨。
3、光纤二套工艺光纤二次套塑工艺就是选用合适的高分子材料，采用挤塑的方法，在合理的工艺条件下，给光纤套上一个合适的松套管，同时在管与光纤之间，填充一种化学物理性能长期稳定、粘度合适、防水性能优良、对光纤有长期良好保护性能、与套管材料完全相容的光纤专用油膏。
二套工艺作为光缆工艺中的关健工序，控制的主要指标有：1、光纤余长控制。
2、松套管的外径控制。
3、松套管的壁厚控制。
4、管内油膏的充满度。
5、对于分色束管，颜色应鲜明，一致，易于分色。
光纤二次套塑工艺使用的设备为光纤二次套塑机，设备组成由光纤放线架，油膏填充装置，上料烘干装置，塑料挤出主机，温水冷却水槽，轮式牵引，冷水冷却水槽，吹干装置，在线测径仪，皮带牵引，储线装置，双盘收线及电器控制系统等组成。
光纤的制造工艺
光纤的制造工艺
光纤的制造工艺主要包括以下步骤：
1. 拉制预制杆：预制杆是光纤的原材料，通常由二氧化硅等高纯度材料加工而成，制作成长约1米的棒状物。
2. 计量和混凝剂注入：将预制杆精确地截取一定长度并按照比例配比添加混凝剂。
3. 加热熔融：将预制杆放入加热炉中进行熔融处理，使其完全熔化。
4. 拉伸成型：在熔融状态下，将预制杆逐步拉伸，同时对其进行形状调整和松弛处理，使其形成一根细长的光纤。
5. 包覆：光纤表面涂覆一层类似于聚合物的材料，以增强其强度和保护外部环境的干扰。
6. 切割封装：将光纤根据需要切割成合适的长度并进行封装，以便于实际应用。
传像光纤生产工艺流程
传像光纤生产工艺流程英文回答：1. Preform Fabrication.The first step in the production of optical fiber is the fabrication of the preform. The preform is a long, cylindrical rod of glass that contains the core and cladding materials of the fiber. The core material is typically made of a high-purity silica glass, while the cladding material is made of a slightly lower-purity silica glass.The preform is fabricated using a chemical vapor deposition (CVD) process. In this process, the core and cladding materials are deposited onto a rotating substrate in a vacuum chamber. The substrate is heated to a high temperature, which causes the materials to vaporize and condense onto the substrate. The thickness of the core and cladding layers can be controlled by varying the depositiontime and temperature.2. Fiber Drawing.Once the preform has been fabricated, it is drawn into optical fiber. This is done by heating the preform to a high temperature and pulling it through a small orifice. The preform is stretched as it is pulled through the orifice, which reduces its diameter and increases its length. The diameter of the fiber is controlled by the size of the orifice.The fiber is coated with a protective layer of acrylate or polyimide as it is drawn. This coating protects thefiber from damage and environmental contaminants. The fiber is then spooled onto a reel for storage or further processing.3. Fiber Characterization.The optical properties of the fiber are characterized before it is shipped to customers. This characterizationincludes measurements of the fiber's attenuation, dispersion, and refractive index. The attenuation is a measure of how much light is lost as it travels through the fiber. The dispersion is a measure of how much the fiber spreads out light pulses as they travel through the fiber. The refractive index is a measure of the speed of light in the fiber.4. Fiber Packaging.The fiber is packaged to protect it from damage during shipping and handling. It is typically packaged in a reelor a drum. The reel or drum is made of a material that is strong and durable. The fiber is wrapped around the reel or drum in a way that prevents it from being damaged.中文回答：1. 预制棒制造。
光纤光缆制造工艺
02
光纤预制棒制备
原材料选择与质量控制
01
02
03
石英砂
选用高纯度石英砂，纯度 应达到99.9%以上，以保 证制备出的预制棒具有优 良的透明度和折射率。
掺杂剂
选择适当的掺杂剂，如氧 化硼、氧化磷等，以调节 预制棒的折射率和机械性 能。
原材料质量控制
对进厂的原材料进行质量 检验，确保原材料的质量 符合生产要求。
拉丝工艺参数控制
温度控制
温度是光纤拉制过程中的关键参数之一。加热炉的温度需要精确控制，以保证熔融状态下 的玻璃或石英的粘度和流动性。温度过高可能导致熔融物烧毁或产生气泡，温度过低则可 能导致拉丝过程中断或光纤断裂。
拉丝速度控制
拉丝速度决定了光纤的直径和生产效率。在保证光纤质量的前提下，适当提高拉丝速度可 以增加生产效率。但拉丝速度过快可能导致光纤断裂或直径不均，因此需要根据实际情况 进行调节。
加强元件
加强元件是光缆中的骨架结构 ，起到承受光缆拉力的作用， 常用材料有钢丝、玻璃纤维等 。
外护套
外护套起到保护光缆的作用， 防止光缆受到机械损伤和环境 侵蚀，常用材料有聚氯乙烯、
聚乙烯等。
光缆制造艺流程
光纤预制棒制备
通过化学气相沉积等方法制备光 纤预制棒。
拉丝工艺
将光纤预制棒加热软化后拉制成 细如发丝的光纤。
详细描述
光纤光缆是一种由多根光纤和保护套组成的线缆，用于传输光信号。根据不同的分类标准，光纤光缆可分为多种 类型，如按结构可分为紧套光纤光缆和松套光纤光缆；按应用可分为室内光纤光缆和室外光纤光缆；按材料可分 为塑料光纤光缆和玻璃光纤光缆等。
制造工艺流程简介
总结词
光纤光缆的制造工艺流程包括拉丝、涂覆、成缆、护 套等环节，每个环节都有其特定的工艺要求和技术参 数。
光纤预制棒的制造工艺包括
光纤预制棒的制造工艺包括光纤预制棒是一种用于制造光纤的关键部件，它包括芯棒和护套。
光纤预制棒的制造工艺涉及多个步骤和技术，下面将详细介绍光纤预制棒的制造工艺。
首先，光纤预制棒的制造需要选择合适的材料。
通常情况下，芯棒材料和护套材料都需要具备高纯度、低损耗和稳定的特性。
最常用的芯棒材料是二氧化硅（SiO2），而护套材料则可以使用氟化聚合物等。
接下来，需要制备芯棒材料。
传统上，芯棒材料是通过化学气相沉积（CVD）的方法制备的。
这种方法利用一种含氧化硅前驱体的气体在高温下与硅芯棒反应产生SiO2高纯度膜。
现在，也有其他一些制备方法，如水热法和溶胶-凝胶法。
制备芯棒材料后，需要对其进行处理和烧结。
这个过程包括对芯棒进行拉伸、切割和烧结。
拉伸是将芯棒材料拉伸成所需直径的重要步骤。
切割是将拉伸后的芯棒切割成合适长度的步骤。
烧结是将芯棒在高温下加热，使其固化和增强。
接下来是护套的制备。
护套材料通常是通过挤出法制备的。
挤出法是将护套材料加热至高温并通过模具挤出成形。
这个过程需要确保护套材料均匀分布并且无气泡。
制备好芯棒和护套后，需要将它们结合在一起制成预制棒。
这个过程称为包覆或涂覆。
包覆通常使用带有压力的机械设备进行。
在包覆过程中，芯棒通过旋转和拉制，涂覆上一层护套。
涂覆层的厚度和材料需要精确控制，以确保光纤的性能。
最后，制备好的光纤预制棒需要经过检验和测试。
这些测试包括光学特性的测量，如损耗、插入损耗和返回损耗，以及机械特性的测量，如弯曲半径和抗张强度。
总结起来，光纤预制棒的制造工艺包括材料选择、芯棒制备、芯棒处理和烧结、护套制备、包覆和涂覆，以及最后的检验和测试。
这些步骤都需要精确的控制和高质量的材料，以确保光纤预制棒的性能和可靠性。
光纤拉丝工艺ppt
控制涂层的厚度和质量，以确保光纤的机械 性能和光学性能。
光纤涂覆
涂料选择
选择合适的涂料，以确保光纤在各种环境条件下 具有良好的稳定性和可靠性。
涂层厚度控制
控制涂层的厚度，以确保光纤的机械性能和光学 性能。
பைடு நூலகம்涂层均匀性
确保涂层在整个光纤表面上均匀分布，无气泡、 裂纹等缺陷。
光纤测试与包装
光学性能测试
高效化
01
提高光纤拉丝速度和产量，降低生产成本，提高市场竞争力。
智能化
02
引入自动化、智能化设备和技术，实现生产过程的自动化和智
能化控制，提高生产效率和产品质量。
精细化
03
提高光纤拉丝工艺的精度和稳定性，实现产品性能的精细调控
，满足不同应用场景的需求。
光纤拉丝工艺在通信领域的应用前景
5G通信
随着5G通信技术的快速发展，光纤拉丝工艺将广泛应用于5G通信基站和传输网的建设， 为5G通信提供更高速、更稳定的数据传输服务。
率和产品质量。
02
医疗健康
光纤拉丝工艺可用于医疗设备制造和生物医学研究，提高医疗设备和
仪器的精度和稳定性，促进医疗健康事业的发展。
03
安全监控
光纤拉丝工艺可用于安全监控领域的视频传输和数据采集，提高监控
系统的传输效率和稳定性，保障公共安全和国家安全。
05
结束语
对光纤拉丝工艺的总结
光纤拉丝工艺是一种高精度、高效率的生产工 艺，被广泛应用于光纤通信、航空航天、医疗 等领域。
2. 优化工艺参数，如 温度、压力、冷却速 度等，以提高光纤的 质量和稳定性。
3. 根据实际需求调整 拉丝速度，找到最佳 的生产效率和光纤质 量平衡点。
塑料光纤制造工艺流程
塑料光纤制造工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!塑料光纤的制造工艺流程详解塑料光纤，作为一种传输光信号的介质，因其柔软、可弯曲、成本低等特性，在通信、医疗、汽车等领域得到了广泛应用。
塑料光纤制造工艺流程
塑料光纤制造工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!塑料光纤制造工艺流程详解塑料光纤，作为现代通信和数据传输的重要媒介，其制造过程需要精细的工艺和严谨的技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
车间中进行。在光纤拉丝炉光纤成形部位应达100级 以上。光纤预制棒的沉积区应在密封环境中进行。光 纤制造设备上所有气体管道在工作间歇期间，均应充 氮气保护，避免空气中潮气进入管道，影响光纤性能。 (3)光纤质量的稳定取决于加工工艺参数的稳定。光纤的 制备不仅需要一整套精密的生产设备和控制系统，尤 其重要的是要长期保持加工工艺参数的稳定，必须配 备一整套的用来检测和校正光纤加工设备各部件的运 行参数的设施和装置。
2、工艺流程
3．SiO2光纤原料试剂与制备 制备SiO2石英系光纤的主要原料多数采用一些高纯度的 液态卤化物化学试剂，如四氯化硅（SiCl4）、四氯化锗 （GeCl4）、三氯氧磷（POCl3）、 三氯化硼（BCl3）、 三氯化铝（AlCl3）、溴化硼（BBr3）、气态的六氟化硫 （SF6）、四氟化二碳(C2F4)等。这些液态试剂在常温下呈 无色的透明液体，有刺鼻气味，易水解，在潮湿空气中强 烈发烟，同时放出热量，属放热反应。
一般情况下，SiCl4中可能存在的杂质有四类：金属氧化物、 非金属氧化物、含氢化合物和络合物。
其中金属氧化物和某些非金属氧化物的沸点和光纤化学试 剂的沸点相差很大，可采用精馏法除去，即在精馏工艺中 把它们作为高、低沸点组分除去。 然而，精馏法对沸点与SiCl4 （57.6℃）相近的组分杂质及 某些极性杂质不能最大限度的除去。例如：在SiCl4中对衰 减危害最大的OH-离子，大多有极性，趋向于形成化学键， 容易被吸附剂所吸收，而SiCl4是偶极矩为零的非极性分子。 有着不能或者很少形成化学键的稳定电子结构，不易被吸 附剂吸附，因此，利用被提纯物质和杂质的化学键极性的 不同，选择适当的吸附剂，有效地选择性地进行吸附分离， 可以达到进一步提纯极性杂质的目的。
第四章 光纤制造工艺
第一节 工艺方法的分类 第二节 气相沉积工艺 第三节 非气相技术
第一节 工艺方法的分类 一、概述 1、光纤性能的影响因素：材料组成、结构、波导结构(折 射率分布)和制造工艺。 2、光纤制造工艺要求 (1)光纤的质量在很大程度上取决于原材料的纯度，用作原
பைடு நூலகம்
料的化学试剂需严格提纯，其金属杂质含量应小于几 个ppb，含氢化合物的含量应小于1ppm，参与反应的 氧气和其他气体的纯度应为6个9（99.9999％）以上。
常用的掺杂剂对石英玻璃折射率变化的作用
二、芯棒工艺
气相沉积法的基本工作原理：首先将经提纯的液态SiCl4和起
掺杂作用的液态卤化物，并在一定条件下进行化学反应而生 成掺杂的高纯石英玻璃。由于该方法选用的原料纯度极高， 加之气相沉积工艺中选用高纯度的氧气作为载气，将汽化后 的卤化物气体带入反应区，从而可进一步提纯反应物的纯度， 达到严格控制过渡金属离子和OH-羟基的目的。
(1)系统组成
将一根石英玻璃管（200×20mm）安装在卧式玻璃车床的两个同 步旋转卡盘上，反应管的一端与化学原料供应系统相连，以便将 各种化学原料按照流量进行混合并输入到反应管中，反应管的另 一端与反应尾气及粉尘处理设备相连，反应管下方有喷灯，以可 控的速度沿反应管纵向平移对其加热。
荷兰菲利浦公司开发
美国阿尔卡特公司在1974年开发，又称 管内化学气相沉积法
外包层：①套管法
②粉末法 ③等离子喷涂法
(2)非气相沉积技术：①界面凝胶
②机械挤压法 ③管束拉丝法 ④溶胶-凝胶 ⑤打孔拉丝法
第二节 气相沉积工艺 一、芯棒技术
1、原理：将液态的SiCl4和GeCl4等卤化物气体，在一定条 件下进行化学反应而生成掺杂的高纯石英玻璃。 ——可严格控制金属离子。
ppb是表示液体浓度的一种单位符号。一般读作十亿分之 一，即10的-9次方的代表符号。类似的还有ppm，ppt等， 分别是-6次和-12次。
洁净度指洁净空气中空气含尘（包括微生物）量多少的程度。
(2)光纤制造应在净化恒温的环境中进行，光纤预制棒、 拉丝、测量等工序均应在10000级以上洁净度的净化
▲通信光纤大都采用石英玻璃为基础材料，通过气相沉积 方法向基础材料掺杂(Ge、F)来改变折射率分布结构； 由于石英玻璃的优异性能与气相沉积法能够精确地调整 折射率分布结构，所以目前多采用石英玻璃与气相沉积 法制造通信光纤。
3、工艺方法 一步法：预制棒的芯/包层都是由气相沉积工艺完成 二步法：气相沉积芯棒技术+外包技术(大尺寸的预制棒 可降低成本、提高生产效率) 4、工艺分类方法 美国康宁公司在1974年开发成功，1980年全面投入使用。 (1)气相沉积技术 日本NTT公司在1977年开发 芯棒：①外部化学气相沉积法(OVD) ②轴向化学气相沉积法(VAD) ③改进的化学气相沉积法(MCVD) ④等离子化学气相沉积法(PCVD)
以SiCl4为例，它的水解化学反应式如下： SiCl4+2H2O SiCl4+4H2O 4HCl+SiO2 H4SiO4(硅酸) +4HCl
SiCl4是制备光纤的主要材料，占光纤成分总量的85％～95％。 SiCl4的制备可采用多种方法，最常用的方法是采用工业硅 在高温下氯化制得粗SiCl4，化学反应如下： Si + 2Cl2 → SiCl4↑ ▲控制氯气的注量：反应为放热反应，炉内温度随着反应
加剧而升高，所以要控制氯气的注量，防止反应温度过 高，生成Si2Cl6和Si3Cl8。
4、SiO2光纤原料的提纯 经大量研究表明，用来制造光纤的各种原料纯度应达 到99.9999％，或者杂质含量要小于10-6。大部分卤化物材 料都达不到如此高的纯度，必须对原料进行提纯处理。 卤化物试剂目前已有成熟的提纯技术，如精馏法，吸附 法或精馏吸附混合法。目前在光纤原料提纯工艺中，广 泛采用的是“精馏－吸附－精馏”混合提纯法。
1、改进的化学气相沉积法(MCVD) 管内化学气相沉积法，是目前制作高质量石英系玻璃光纤 稳定可靠的方法，它又称为“改进的化学气相沉积法” （MCVD）。MCVD法的特点是在一根石英包皮管内沉积 内包皮层和芯层玻璃，整个系统是处于全封闭的超提纯状 态，所以用这种方法制得的预制棒纯度非常的高，可以用 来生产高质量的单模和多模光纤。
