横河涡街流量计DY说明书
涡街流量计使用手册
智能涡街流量计使用说明书昆山恒思博自动化科技有限公司1、简介本仪表发货之前已经根据技术规格进行过精确标定。
本使用说明书的内容包括涡街流量计的标准技术规格、型号和安装。
注意本手册不涉及特殊的技术规范。
同时注意本手册在仪表略有改变时并不是每次都修订。
如果仪表不能正常工作，请与本仪表制造厂家或者授权代理商联系。
如果没有本仪表的制造厂家或者授权代理商的技术人员在场，用户自行修理或者更换零部件而导致仪表性能破坏，本仪表的制造厂家将不负任何责任。
2、开箱验收所有涡街流量计在发货前都在工厂进行过彻底的检查和测试。
流量计到货时，请检查其外观，确认运输过程中没有损坏，若损坏严重,请立即与运输部门交涉,并请致电供货方。
请仔细阅读本使用手册,并完全理解其内容,若有不明白的地方请致电本仪表的授权代理商或制造厂技术服务部释疑。
2．1检查型号及技术规格仪表的型号和技术规格可以从流量仪表的铭牌上找到，检查一下该技术规格是否与本手册3.3节的型号规格和技术规格一致。
与制造厂联系时，请说明型号和序号。
2．2附件仪表到货时，请确认下列附件是否装箱：序号品名备注1 装箱清单2 智能涡街流量计3 智能涡街流量计使用说明书4 产品合格证5 配套附件配套法兰、垫片、长螺栓、螺冒、内陆角扳手2．3储存需知如果本仪表需要储存一段时间，特别要注意以下几点：（1） 用原包装箱装好仪表，尽可能与发运出厂前状态一样，（2） 根据以下条件选择储存位置：不要放置在风雨中；不要置于有振动冲击的地方；温度和湿度应为：温度：-30～60℃湿度：5～80% RH （避免结露）2．4安装位置需知根据以下各项选择安装位置，确保仪表长期稳定工作。
（1） 环境温度：避免大的温度变化。
如果仪表安装位置受到工厂热源的热辐射，请采取热隔离或通风设施。
（2） 天气环境：避免有强烈腐蚀的大气环境。
这些位置应有足够的通风，并且防止雨水流进导线管。
3、仪表性能概要本涡街流量计是一种应力式涡街流量计，其设计融合了长期的经验，具有优越的性能。
涡街流量计使用说明
参考资料：蒸汽涡街流量计
蒸汽涡街流量计，它的存在不仅仅是为了测量，更是为了让我们感受到工况体积流量的魅力流体艺术的良师益友。
参考资料：涡街蒸汽流量计
涡街蒸汽流量计，一种集温度、压力、流量于一体的全新设计理念的计量仪器，将这三种信号悉 数融合，通过智能数字处理器进行处理，输出一个经过补偿后的标准流量，实现了对气体、蒸汽 的温压补偿功能的精准计量。它广泛应用于工业管道介质流体的流量测量，如气体、液体、蒸气 等多种介质。涡街蒸汽流量计，犹如一位精明的管家，为工业领域的管理提供了科学、准确的计 量手段，让流量计量不再是一个难以把握的难题。 它的外表虽不华丽，却透露着科技感与实用性。在它的身体里，温度、压力、流量三个元素相互 交织，如同山川河流一般自然流畅。通过涡街蒸汽流量计，我们可以听到工业生命的脉搏跳动， 感受到工业的节奏与韵律。 它不仅是一个计量仪器，更是一个象征，一个承载着人类智慧与科技创新的象征。它让我们明白， 科技的力量并非遥不可及，而是可以通过我们的智慧与努力，一点一滴地改变世界。
参考资料：一体化涡街流量计
一体化涡街流量计主要用于工业管道介质流体的流量测量。
参考资料：蒸汽涡街流量计
蒸汽涡街流量计，这位工业管道中的流量测量专家，专门用于测量蒸汽介质流体。它的特色之处 在于压力损失小，量程范围大，精度高等优点。在测量工况体积流量时，它几乎不受流体密度、 压力、温度、粘度等参数的影响，就像一位坚定而无畏的战士，面对任何挑战都能保持稳定和精 准。 它是一位真正的修辞大师，用自己独特的语言，让工业管道中的复杂流量测量变得简单易懂。它 的存在，让人们不再因为流体的复杂性质而感到困扰，而是为它的精准测量和优雅表现而赞叹。 它不仅是一位测量专家，更是一位艺术的创造者。在它精准测量的也用修辞手法让我们感受到流 体的韵律和节奏。让我们在工业管道的繁杂中找到美，在数据的海洋中找到规律，在流体的变幻 中找到稳定。
涡街流量计使用说明书
一、使用时的注意事项1.1、确认收货时1.1.1、在您拿到本产品时，请确认运输途中有没有磕碰划伤等。
1.1.2、根据产品铭牌的标注，请确认与您要买的型号是否相符。
1.2、运输与储存时1.2.1、尽可能的利用本公司的包装，将流量计直接运送到安装现场。
1.2.2、运送过程中不要强烈碰撞、也不要让雨水淋湿。
1.2.3、保管时尽量利用本公司的原包装进行保管，保管的地方应符合下列条件要求：1不会有淋雨水的地方2振动或碰撞尽量少的地方3温度：-40℃—+55℃4湿度：5％—90％1.2.4、使用过的流量计保管时，要将内部的残留液体及粘附物完全清洗干净，另外注意在电源接口处要密封，以防潮湿。
1.3、安装时1.3.1、使用时要在流量计规定的条件下使用，超出这个规定使用是不可行的，如果因此而造成流量计损坏，维修的费用会由您自己承担。
1.3.2、流量计出现问题以后，尽可能的与我们或维修商联系，以便尽快的把问题解决。
1.3.3、安装之前必须认真阅读说明书，由于没有按照说明书操作造成的流量计损坏，维修费用自己承担。
二、产品用途及工作原理2.1、用途LUGB涡街流量计广泛用于石油、化工、电力、轻工等部门工业管道中测量液体或气体的流量。
由于传感器材料为1Cr18Ni9Ti，也可用于城市供水、供热、锅炉供水、医疗行业流体管道的流量测量。
防爆型涡街流量传感器，采用的是本安防爆技术。
电池供电的涡街流量计其防爆标志为“Ex iaⅡBT4”，适合不高于Ⅱ类B级的0区、1区、2区含有T1~T4组的危险场所使用；靠安全栅供电的涡街流量计其防爆标志为“ExiaⅡBT5”，适于Ⅱ类B级的0区、1区、2区含有T1~T5组的危险场所使用。
2.2、工作原理图一：卡门涡街工作原理图LUGB涡街流量计是利用卡门涡街原理，用来测量蒸汽、气体及低粘度的液体的流量仪表。
当流体流过与被测介质流向垂直放置的旋涡发生体时，在其后方两侧交替地产生两列旋涡，称之为卡门涡街，如上图1所示。
横河涡街流量计dy说明书

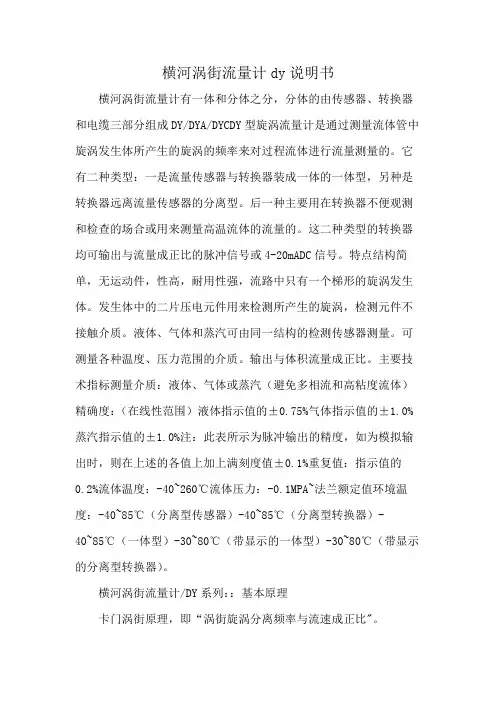

横河涡街流量计dy说明书横河涡街流量计有一体和分体之分，分体的由传感器、转换器和电缆三部分组成DY/DYA/DYCDY型旋涡流量计是通过测量流体管中旋涡发生体所产生的旋涡的频率来对过程流体进行流量测量的。
它有二种类型：一是流量传感器与转换器装成一体的一体型，另种是转换器远离流量传感器的分离型。
后一种主要用在转换器不便观测和检查的场合或用来测量高温流体的流量的。
这二种类型的转换器均可输出与流量成正比的脉冲信号或4-20mADC信号。
特点结构简单，无运动件，性高，耐用性强，流路中只有一个梯形的旋涡发生体。
发生体中的二片压电元件用来检测所产生的旋涡，检测元件不接触介质。
液体、气体和蒸汽可由同一结构的检测传感器测量。
可测量各种温度、压力范围的介质。
输出与体积流量成正比。
主要技术指标测量介质：液体、气体或蒸汽（避免多相流和高粘度流体）精确度：（在线性范围）液体指示值的±0.75%气体指示值的±1.0%蒸汽指示值的±1.0%注：此表所示为脉冲输出的精度，如为模拟输出时，则在上述的各值上加上满刻度值±0.1%重复值：指示值的0.2%流体温度：-40~260℃流体压力：-0.1MPA~法兰额定值环境温度：-40~85℃（分离型传感器）-40~85℃（分离型转换器）-40~85℃（一体型）-30~80℃（带显示的一体型）-30~80℃（带显示的分离型转换器）。
横河涡街流量计/DY系列：：基本原理卡门涡街原理，即“涡街旋涡分离频率与流速成正比"。
用途可用于各种气体、蒸汽、液体和水的流量检测及计量。
采用压电晶体作为检测元件的新型应力检测式涡街流量计。
特点具有量程宽、精度高、压力损失小、介质通用性好、有与流量成比例的脉冲信号输出、便于个计算机联用等优点。
由于传感器采用的检测探头与旋涡发生体分开安装，而且耐高温的压电晶片不与介质接触，所以仪表具有结构简单、通用性好和稳定性高的特点。
涡街流量计说明书
涡街流量计说明书涡街流量计是一种常见的流量测量仪器，被广泛应用于工业生产和科学研究领域。
本文将详细介绍涡街流量计的原理、结构、工作原理以及应用领域。
一、涡街流量计的原理涡街流量计是利用了流体通过管道时产生的涡街效应来测量流量的。
当流体通过具有特殊结构的管道时，会在管道上形成一系列的涡街，这种涡街的频率与流体的速度成正比。
通过对涡街的频率进行测量，可以间接地得到流体的流量信息。
二、涡街流量计的结构涡街流量计主要由测量管、传感器和信号处理器组成。
测量管是涡街流量计的核心部件，其内部的结构可以使流体产生涡街效应。
传感器负责测量涡街的频率，并将其转化为电信号。
信号处理器对传感器输出的信号进行处理和转换，最终得到流体的流量值。
三、涡街流量计的工作原理涡街流量计的工作原理可以分为两个步骤：涡街产生和涡街测量。
1. 涡街产生：当流体通过测量管时，由于测量管的特殊结构，流体会在管道内形成涡街。
涡街的频率与流体的速度成正比，流体速度越大，涡街的频率就越高。
2. 涡街测量：传感器负责测量涡街的频率，并将其转化为电信号。
通常采用的传感器是霍尔传感器或磁敏传感器，它们可以感应到涡街通过时产生的磁场变化。
传感器输出的电信号经过信号处理器的处理和转换，最终得到流体的流量值。
四、涡街流量计的应用领域涡街流量计广泛应用于工业领域的流体控制和计量系统中。
其优点是测量范围广、精度高、可靠性好，适用于多种流体介质的测量。
涡街流量计可用于测量液体、气体和蒸汽等多种介质的流量，被广泛应用于化工、石油、冶金、电力等行业。
在石油工业中，涡街流量计可用于油田采油、炼油厂的流量计量和流程控制。
在化工工业中，涡街流量计可用于化工生产中的流程控制和计量。
在电力工业中，涡街流量计可用于锅炉的供水和排污系统的流量测量。
在冶金工业中，涡街流量计可用于高温和高压条件下的流量测量。
总结：涡街流量计是一种常见的流量测量仪器，利用流体通过管道时产生的涡街效应来测量流量。
横河涡街流量计(精)
通用规格说明书GS 01F06A00-01C-CDY 型DYA 型旋涡流量计DY-D 、DY-E 型，一体型DYA 型分离型转换器DY-N 型分离型检测器基于现场考验的技术数字式YEWFLO 是将经过现场检验的传感器和本体组件(已安装在全世界200,000个单元中与包含SSP(频谱信号处理＊技术的独特数字电子元件有机结合的产物。
数字式YEWFLO 即使在苛刻的工况条件下也可提供高精度和高稳定性。
结合其高可靠性和稳健性的设计，它可提高设备的效率从而降低运行成本。
数字式YEWFLO 多变量型(选项:/MV内置温度传感器，因此可进行温度测量和质量流量计算。
＊ SSP是YOKOGAWA 首创的数字化信号处理技术。
■ 特点■SSP (频谱信号处理技术的新功能：SSP 包含在数字式YEWFLO 具有强大功能的电子元件中。
SSP 通过分析数字式YEWFLO 内的流体情况，根据分析数据自动选择与该工况对应的最佳调节，从而提供以往的旋涡流量计所无法实现的功能。
SSP 可精确感知低流量范围内的旋涡，提供超稳定的流量输出。
■先进的自诊断功能：可预测并显示应用工况的变化，如较大的管道振动、流态异常等。
■高精度：读数的±0.75%(液体(读数的±0.5%：象征精度/不保证读数的±1%(气体、蒸汽■接液温度范围＊：高温型最高达450℃低温型最低-196℃■参数设定简便：可将经常使用的选择组合成容易进入的格式，减少组态时间。
■显示清晰简明。
可在显示过程诊断的同时方便地显示瞬时流量或温度(选购及累计流量。
■模拟/脉冲双重输出：同时输出流速或温度(选购脉冲。
■报警输出、状态输出(流量开关报警发生时的一种报警信号输出。
■无移动件的不锈钢检测器：高耐久性和安全性。
■远程电缆长度最长30m 。
■防爆结构，JIS / FM / CENELEC ATEX (KEMA /CSA / SAA (防爆 / 本安。
■通信功能包括＊FOUNDATION 现场总线, BRAIN和＊HART 协议。
涡街流量计说明书
安装使用说明书
LUGB/E型
第一部分：概述-------------------------------------------------------------------------1
一．产品的种类及应用范围----------------------------------------------------------1
六．普通液晶显示表头操作说明（V02P）-------------------------------------------13
七．一体化液晶显示表头操作说明（V03Z）----------------------------------------16
八．AMPKP09A01放大板波段开关调整参照表------------------------------------19
（二）确定流量范围和仪表口径的基本步骤------------------------------------3
（三）选型举例------------------------------------------------------------------------5
二．仪表的安装设计---------------------------------------------------------------------6
Δp:压力损失（Pa）Cd：压力损失系数
表(二)参比条件下涡街流量传感器工况流量范围
仪表口径
(mm)
液体
气体
测量范围
(m3/h)
输出频率范围
(Hz)
测量范围
(m3/h)Biblioteka 输出频率范围(Hz)
25
横河涡街流量计DY说明书
横河涡街流量计DY说明书一、产品概述横河涡街流量计 DY 是一款高精度、高可靠性的流量测量仪器，广泛应用于工业生产中的液体、气体和蒸汽流量测量。
它采用了先进的涡街测量原理，能够准确地测量各种工况下的流量，并提供稳定可靠的测量数据。
二、工作原理横河涡街流量计 DY 的工作原理基于卡门涡街现象。
当流体流经一个非流线型阻挡体时，在阻挡体的下游两侧会交替产生漩涡，漩涡的频率与流体的流速成正比。
通过检测漩涡的频率，就可以计算出流体的流速，进而得出流量。
传感器内部的压电元件会检测到漩涡产生的压力波动，并将其转换为电信号。
这些电信号经过放大、滤波和处理后，最终以标准的电流或电压信号输出，与显示仪表或控制系统相连，实现流量的测量和监控。
三、产品特点1、高精度测量采用先进的传感器和信号处理技术，能够实现高精度的流量测量，测量精度可达 ±05% 甚至更高。
2、宽量程比具有较宽的量程比，通常可达 1:10 甚至 1:20，能够满足不同流量范围的测量需求。
3、多种测量介质适用于测量液体、气体和蒸汽等多种介质，具有广泛的应用领域。
4、稳定性好采用高品质的材料和先进的制造工艺，具有良好的稳定性和可靠性，能够长期稳定运行。
5、抗干扰能力强具备较强的抗干扰能力，能够在复杂的工业环境中准确测量流量，不受外界电磁干扰、振动等因素的影响。
6、安装方便结构紧凑，安装方式灵活，可以水平、垂直或倾斜安装，适应不同的安装场合。
四、技术参数1、测量范围液体：01 2000 m³/h气体：1 100000 m³/h蒸汽：1 100000 kg/h2、测量精度±05%、±10%（根据型号和量程不同）3、输出信号4 20 mA DC、脉冲信号、Hart 协议等4、工作压力最大可达 42 MPa5、工作温度－200 ＋350℃6、防护等级IP65、IP67 等五、安装与使用1、安装位置选择应安装在直管段上，上游直管段长度应大于 10 倍管径，下游直管段长度应大于 5 倍管径。
涡街流量计说明书
1. 概述助式涡街流盘计是速度式流量计的一种t 它以卡门涡街理论为基础，采用圧电晶体检测就 体通过管道内三角柱时所产生的撬涡额率，从rat 出流休的流量「艇街流量计广泛应用于石油、 代工、轻工、动力供热等行业。
祸街旋量计具有以下恃点： VjWlffiO,量租宽：、側蜃介质广眨，可测量裁体、弐怵和泰汽; 、工作温度高，介质温度可达350七； 、无运动部件，无磨损.可靠性高； 、表体采用不锈钢材料，耐腐tiq2,测量原理当管道中流体介质通过旋闵发生体（三角柱）时*由于局部就速加速而产生能満现象锲图一h 此徙樹分成两列交替地出现.这种症坍列殺称为卡门闵街。
錠沥交错分离.在枢休后面的尾流中 产生脉动的压力，设在柱体后面（或内部）的检潰操头受到这种微小的眛动压力的作用+使埋在 探头内的压电晶体元件受到交变应力作用而产生交变电荷信号。
检側放大器将这种宿号进行变 换、放大、旌波和宿号整形处理后，输出频率与谨涡分离频率相同的电压（或电流）脉冲信号, 或疑变换处理输出与徒満分离频率感比例的模拟电浹信号。
仪表输出的每一个脉冲或一定的电流 将代表一定休积的被昭流｛札一段时间内的输出总脉冲数或模拟电流址的稅分，將代表这段时间 为淒过的施体总和卩卡门涡街的释敲频率与三:甬柱宽度尺寸和淀休的流动速度有芙，而与介质的蹶、压力等特 性藝数无关。
可用下式裘示：f=SV/d ........... ⑴式中：f-卡门涡狷的释放频率d-三角柱的宽度5-斯特罗哈尔（Strauld ）数斯轻罗哈尔数是涡街滚灵计的重要參歌.它只与介质的雷ORe 有关*只要管道内介眞的 雷诺数保持在"1厅至7灯『也围内+斯特罗哈尔数St 便保持为一个常数⑹S.1M 这样’便 可通过测量礎涡魏率信号检蘭出流体介质的流連，再通过介质的流速计算出介质的3.技术参数♦公称口径；DN15、DN20. DN25、DN32、DN40、DN50、DN65、DN80. DNIOO. DN125、 DN150. DN 加0、DN25O.DM300. DN 站0、DN400s DN450, DN500;•适用范朋：气休（空气、氣气、氮气、煤气、天燃弋、比学吒体等）、粧体（水、高温水、 油、住品嶽、化学液等）、蒸克（飽和蒸耗、过热慕克）；谎动方向 "®$膨 °*廈湃览生体\\\\\\\\\\\\M\\\\W\♦可测介廊B度：WtTSOT* -401-3501：;♦公称压力；^LfiMPa ^2JMPa W4Mp跃♦精度等级：液休0.5级、气体、^1.0级；♦流速范嗣：0.27-9 m/s t气休：3-gOm風蒸汽：3-90m/s；♦側量范围：见表三；♦輸出信号：电压脉冲：低电平＜1V,高电平M6Y,脉冲宽0.4ms.负栽电阻＞1501;标推电流：4-20mA,转換蒂度±0.5%満度值*负載电阻24V-500fl,J®场液晶显示：瞬时流宦5位显示（m爪k弧Vh）,转换精度±0J漏累积畑位显示（汛駆、t）f转歸度±0.1溶♦供电电源：电压脉冲输出时：+12VDC; 4-20mA输出时：+24VDC;现场液晶显示：3.6V 5号I节理电池供电*使用寿命大于2年；♦环境温度：电用脉冲输出：-30七一+650 4-20mA输出：-I0T T55心现场靈晶显示：-25七一+彗七；•表悴材料：1G1翻舸（其也桝劭迪供货）。
涡街流量计使用说明书
广州汉川仪器仪表有限公司
智能涡街流量计概述
一、用途与特点： HCGB 系列智能一体化涡街流量计是一种采用采用国际上最新数字集成技术和
根据国内工业自动控制的实际需求而研制开发的新一代高品质智能化仪表。压电晶 体作为检测元件的新型应力检测式智能涡街流量计。该仪表具有量程比宽、精度高、 压力损失小、介质通用性好、有与流量成比例的脉冲、电流信号、RS-485 通讯输 出、便于和计算机联用等优点。由于流量计采用检测探头与旋涡发生体分开安装， 而且耐高温的压电晶片不与介质接触，所以仪表具有结构简单、通用性好和稳定性 高的特点，分别为有源、无源二种，无源式不需外供电内置 3.6V 电池,电池使用寿 命三年以上。现场液晶表头显示,实时温度、实时压力、瞬时流量、流量累计,有温 度、压力补偿功能，在测量气体、蒸汽时，根据实测温度、压力进行查表方式保偿， 保证流量不受温度、压力变化，引起汽体密度的变化而影响流量计准确性。普通涡 街流量计按 1:5 程比出厂时,在 20%以下，80%以上量程段时，没法保证流量精度， 因非智能型没法通过内部程序,进行流量信号多点线性化补偿，智能型流量计通过 多点线性化补偿，保证流量计在每点量程段流量精度。智能型流量计量程比 1:15， 比普通涡街流量计高出 3 倍量程比。智能型流量计有温度、压力故障自诊断自动补 偿功能，断电记录时钟、日期功，通过按键可切换显示工况标况流量,采用双传感 器,有较强振动功能。 HCGB 系列涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量。 HCGB 系列一体化涡街流量计可以与本厂生产的 SXL 通用流量显示积算仪配套使用。也 可以与计算机配套组成高精度的质量流量或热量流量的检测计量系统。
1 ……………………………………………液体 2 ……………………………………………气体 3 ……………………………………………蒸汽
涡街流量计说明书
涡街流量计说明书HLUGB系列涡街流量计使⽤说明书开封横河流量仪表有限公司2010年-A版⽬录⼀. 概述- - - - - - - - - - - - - - - - - - - - - - (1) ⼆．⼯作原理 - - - - - - - - - - - - - - - - - - - (2)三. 产品特点 - - - - - - - - - - - - - - - - - - - (3)四. 技术参数 - - - - - - - - - - - - - - - - - - - (4)五. ⼯况流量范围- - - - - - - - - - - - - - - - - -(5)六. 安装结构图- - - - - - - - - - - - - - - - - - (6)七. 安装及接线 - - - - - - - - - - - - - - - - - - (7)⼋. 流量计参数整定 - - - - - - - - - - - - - - - - (8)九. 流量计信号检测、调整和校验⽅法 - - - - - - - - - (9)⼗. 维护及故障排除 - - - - - - - - - - - - - - - - (10) ⼗⼀. 订货须知 - - - - - - - - - - - - - - - - - - - (11)⼀概述HLUGB系列涡街流量计是⼀种采⽤压电晶体作为检测元件，输出与流量成正⽐的标准信号的流量仪表。
该仪表可以直接与HLUGB－Ⅲ型仪表系统配套，也可以与计算机及集散系统配套使⽤，对不同介质的流量参数进⾏测量。
该仪表根据流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构简单、通⽤性好和稳定性⾼的特点.HLUGB系列涡街流量计可⽤于各种⽓体、液体和蒸汽的流量检测及计量。
HLUGB系列涡街流量计可以与本公司⽣产的智能流量积算仪配套使⽤,也可以和其它仪表⼚商⽣产的智能仪表配套使⽤,具有通⽤性强的特点。
涡街流量计操作手册(新)
涡街流量计操作手册1．涡街流量计转换器按键布局图：2．主界面：第一行：瞬时流量，流量单位详细见菜单设置；第二行：累计总量，总量单位详细见菜单设置（在参数菜单中将Tot ClrEn设置为1后，可通过按下进行总量清零）；第三行：棒图和量程百分比，表示当前流量大小占满量程的百分比值；按下后，显示器将切换到登录界面，如下图：3. 登录界面：第一行：瞬时流量，流量单位详细见菜单设置；第二行：密码输入标识符；第三行：密码键入区（默认由五个零组成，第一个零闪烁表示该位数等待输入，按下横向切换输入位置，按下修改数值大小）；仪表密码：04121；密码输入完成后，按下进行确认。
如果密码输入错误，显示器切换回主界面，否则显示器切换到参数修改界面，如下图：4. 参数修改界面：第一行：瞬时流量，流量单位详细见菜单设置；第二行：参数标识符，默认显示PV RngHi（量程上限标识）；第三行：当前参数标识符对应的参数值；各参数标识符的位置，请参照后面的“涡街流量计参数表5.”；各参数标识符的定义，请参照第6节“涡街流量计参数定义”；在工作状态下，横向切换参数标识符；在工作状态下，纵向切换参数标识符；在工作状态下，先按住 不放，再按下 显示器切换回主界面；5．涡街流量计参数表：参数标识符横向切换参数标识符纵向切换参数修改：在工作状态下按下，显示器切换到用户参数设置状态（第三行数值或第二行后半部分字符开始闪烁，表示参数进入可修改或可选择状态，即参数设置状态，如密码设置方式）；在参数设置状态下，横向调整参数输入位置或切换选择项（切换选择项的方式一般用于单位的选择）。
在参数设置状态下，调整所选参数大小或切换选择项；在参数设置状态下，确定并结束当前修改。
显示器切换到工作状态。
6. 涡街流量计参数定义：PV RngHi：量程上限；PV RngLo：量程下限；PVU Ltr/S：流量单位（详细内容请参考后面章节中的“流量单位描述”）；PV Rspns1：阻尼（秒）；PV Cutoff：小信号切除（默认：0，单位：m^3/h）；Anlg Fsd：对应于流量输出上限的电流值；Anlg Zero：对应于流量输出下限的电流值；PVmA Value：当前的电流值；PVmA Fsd：电流输出满度修正（该数值每加减1,电流输出加减0.004~0.005mA）；PVmA Zero：电流输出零点修正(该数值每加减1,电流输出加减0.004~0.005mA)；Pls Fact：单位体积的流量所产生的脉冲个数，默认3.6（该值非零时，仪表按频率进行输出；该值为零时，仪表输出4~20mA电流）；Pls Cutoff：50Hz信号切除（Hz）；Pls Max：输出脉冲频率的上限（Hz）默认2000Hz（Pls Idle 0/1模式有效）；Pls Hz：当前的输出频率（Hz）；Pls Idle：频率输出模式（0/1：仪表运算频率输出（可根据需要通过Pls Fact自定义K系数,与标定K系数无关），3（默认）：传感器频率输出（与标定K系数相关））；Pls Size：输出脉冲的宽度ms（0时为方波，暂不能修改）；TotU Ltr：总量单位，默认“升（Ltr）”（详细内容请参考后面章节中的“总量单位描述”）；Tot ClrEn：总量清零使能（默认：0，如果需要清除总量请将其置1，再按第2节“主界面”介绍进行操作）；Tot PassWd：总量修改密码；Tot FwdLng：总量数值整数部分；Tot FwdFlt：总量数值小数部分；DsU SGU：密度单位（暂未使用）；Densty Set：介质密度（Kg/m^3）；Temper Val：标准状态的温度（默认20℃）；Pres Val：当地大气压强（KPa）默认101.3KPa；Temper Val0：测得温度/设定温度（默认0℃）；Pres Val0：测得压力/设定压力（KPa）默认0KPa；Muco Val：介质黏度大小（暂未使用）；Medium Unt：介质运算模块0（默认）：不补偿，输出工况体积流量，可通过查表修改密度输出质量流量；1：理想气体补偿，输出标况体积流量（如果此时流量单位为M^3/h和总量单位为M^3，则显示为标方NM^3/h和NM^3），可通过查表修改密度输出质量流量；2：天然气补偿，输出标况体积流量（如果此时流量单位为M^3/h和总量单位为M^3，则显示为标方NM^3/h和NM^3），可通过查表修改密度输出质量流量；3：饱和蒸汽补偿，输出质量流量；4：过热蒸汽补偿，输出质量流量；5：热水补偿，输出质量流量；6：液氨补偿，输出质量流量；Alm TripHi：流量报警上限；Alm TripLo：流量报警下限；Alm TrHyst：流量报警回滞空间（%）；Snsr No：表号；Snsr Tag：介质信号放大系数；Snsr Size：口径（mm）；Snsr Pls：实际脉冲输出总数（Pls Idle 0模式有效）；Snsr Fact1：仪表K系数/第0点的仪表K系数；Snsr Fact2：零点漂移（M3/h）（暂不使用，保持其为0）/第0点的被校表频率（默认：0）；Snsr Pnt1：第1点的仪表K系数（默认：0）；Snsr PFt1：第1点的被校表频率（默认：0）；Snsr Pnt2：第2点的仪表K系数（默认：0）；Snsr PFt2：第2点的被校表频率（默认：0）；Snsr Pnt3：第3点的仪表K系数（默认：0）；Snsr PFt3：第3点的被校表频率（默认：0）；Snsr Pnt4：第4点的仪表K系数（默认：0）；Snsr PFt4：第4点的被校表频率（默认：0）；Snsr Pnt5：第5点的仪表K系数（默认：0）；Snsr PFt5：第5点的被校表频率（默认：0）；Test Mode：测试模式使能（置1可模拟一个流量对表进行调校）；Test Flow：测试模式流量大小设置；Test Per：测试模式量程百分比显示；Test Hz：测试模式频率输出显示（Hz）；Test mA：测试模式电流输出显示（mA）；Test Pls：（暂未定义）；Test Alm：（暂未定义）；Disp Res：小数位数（默认3）；Wr Protect：写保护；Header Num：响应报文所需前导符数&请求报文所需前导符数；Dev Code：设备识别号；Copy Ref：仪表参数固化（请在完成所有参数设置操作后，将该参数设置为19，确认后其自动回到0）；V ot baseM：截止幅值；V ot baseP：信号幅值（正端mv）；V ot baseN：信号幅值（负端mv）；V ot medium：选择测量介质（液：1，气：0，蒸汽:0，默认为0）；V ot manu 手动选择滤波器（根据附表1选择）；Reset：仪表复位；DB NetTot：历史总量记录；DB TotClr：总量清零；流量单位描述：1．Ltr/S（升/秒）；2．Ltr/M（升/分）；3．Ltr/H（升/小时）；4．MLtr/D（百万升/天）；5．M^3/S（立方米/秒）；6．M^3/M（立方米/分）；7．M^3/H（立方米/小时）；8．M^3/D（立方米/天）；9．Ft^3/S（立方英尺/秒）；10．Ft^3/M（立方英尺/分）；11．Ft^3/H（立方英尺/小时）；12．Ft^3/D（立方英尺/天）；13．Gal/S（加仑/秒）；14．Gal/M（加仑/分）；15．Gal/H（加仑/小时）；16．Gal/D（加仑/天）；17．MGal/D（百万加仑/天）；18．lGal/S（英加仑/秒）；19．lGal/M（英加仑/分）；20．lGal/H（英加仑/小时）；21．lGal/D（英加仑/天）；22．Bbl/S（桶/秒）；23．Bbl/M（桶/分）；24．Bbl/H（桶/小时）；25．Bbl/D（桶/天）；26．g/S（克/秒）；27．g/M（克/分）；28．g/H（克/小时）；29．kg/S（千克/秒）；30．kg/M（千克/分）；31．kg/H（千克/小时）；32．kg/D（千克/天）；33．MT/M（公吨/分）；34．MT/H（公吨/小时）；35．MT/D（公吨/天）；36．ib/S（磅/秒）；37．ib/M（磅/分）；38．ib/H（磅/小时）；39．ib/D（磅/天）；40．ST/M（短吨/分）；41．ST/H（短吨/小时）；42．ST/D（短吨/天）；43．LT/H（长吨/小时）；44．LT/D（长吨/天）；总量单位描述：1．Ltr（升）；2．hLtr（百升）；3．M^3（立方米）；4．Ln^3（立方英寸）；5．Ft^3（立方英尺）；6．Yd^3（立方码）；7．Gal（加仑）；8．lGal（英加仑）；9．Bbl（桶）；10．BblL（液体桶）；11．Bush（蒲尔式）；12．g（克）；13．kg（千克）；14．MT（公吨）；15．ib（磅）；16．ST（短吨）；17．LT（长吨）；18．US（盎司）；密度单位描述：1．SGU（专用重力单位）；2．g/CM^3（克/立方厘米）；3．kg/M^3（千克/立方米）；4．ib/Gal（磅/加仑）；5．ib/Ft3（磅/立方英尺）；6．g/ML（克/毫升）；7．kg/Ltr（千克/升）；8．g/Ltr（克/升）；9．ib/in3（磅/立方英寸）；10．ST/Yd3（短吨/立方码）；特殊参数设置：默认情况下，如果传感器在测量范围内线性较好，可以只使用传感器系数Snsr Fact1对仪表进行修正。
选型样本横河涡街说明书
法兰安装或夹持安装
分离型转换器: 2英寸管体安装
分离型转换器:2英寸管体安装
JIS10/20/40, ANSI150/300/600/900,
JIS10/20/40, ANSI150/300/600/900,
JPI150/300/600, DIN PN10/16/25/40
JPI150/300/600, DIN PN10/16/25/40
输入信号
解析频率(SSP功能)
识别噪音 识别旋涡信号 识别噪音
消除 输出 消除
低成本优势
◆ 提高耐振动性能! 节省了调整作业的成本! ◆ 无需维护! 使用自我诊断功能可削减定期维护成本。 ◆ 用户操作简便! 对使用频率较高的参数组合放到一个模块里，提高操作性。综合的削减维护成本!
缩径型
测量下限值是 传统流量计的五倍。 检测部分两端配备渐缩管 /渐扩管用于低流量测量。
下流端5D
传统的带温/压补偿的 饱和蒸汽仪表安装
流体
温度/压力补偿器
压力 变送器
差压 变送器
三阀组
导压管 阀门
温度 变送器
热电阻
上流端20D以上 孔板 下流端5D以上
高温型/超低温型 高温、超低温的流体测量。
测量温度范围: 最高温度450°C, 最低温度-196°C
· 与标准型相同，简单，无渗漏点的安全安装。 · 面间距尺寸与标准型相同。 · 简单的结构,易于安装。 · 可与缩径型组合使用。
缩径型(管体/检测器)
DY/R2(50/25mm)
22kg/h
缩径型(管体/检测器)
DY/R1(50/40mm)
44kg/h
DY一般型 (50mm)
74kg/h
0
涡街流量计说明书
敬告用户：请您在安装使用本流量计之前，认真仔细地阅读本使用说明书，它将提醒您如何去做，能使您减少许多不必要的麻烦，节省您许多宝贵的时间。
谢谢合作！目录1、概述……………………………………………2、主要技术特性…………………………………3、规格型号………………………………………4、结构形式及安装尺寸…………………………5、选型……………………………………………6、安装……………………………………………7、接线与使用……………………………………8、维护……………………………………………9、订货须知………………………………………10、售后服务……………………………………附：涡街流量传感器订货咨询表………………一、概述LUGB型应力式涡街流量传感器有普通型、高温型和就地显示型三种。
LUGB型应力式涡街流量传感器是根据卡门涡街原理，利用应力检测方式，以压电晶体作为敏感元件，并使检测部件与旋涡发生体分离的一种新型流体振荡型流量传感器。
该传感器具有无运动零部件、测量范围度大、介质适用性广、测量精度高、检定周期长、传输信号距离远、压力损失小、结构简单、运行可靠、使用寿命长、安装维护方便等许多显著优点。
可广泛地应用于石油化工、冶金机械、供热供电、医药科研等各行业的各种气体、液体、蒸汽等单相流体的工艺计量和节能管理。
涡街流量传感器是根据“卡门涡街”原理研制成的一种流体振动型流量仪表，基本原理是当流体遇到非流线体时，在非流线体两侧会交替产生旋涡。
1、基本原理见图一图一 St与Re的关系旋涡的分离频率，在一定的柱形下与流速成线性比例关系，基本函数关系如下：式中f：旋涡分离频率，H ZSt：斯特劳哈尔数，不同的柱形St不同，在一定柱形下，在一定流量内St基本不变，无量纲V：流体在管道中平均流速，m/sD：管道直径，md：旋涡发生体迎流面宽度，m由上式可见，通过测量旋涡的分离频率，便可知流体的流速和瞬时量，斯特劳哈尔数St是通过试验确定的无量纲的常数，一段时间内输出的频率脉冲数与流体的体积之比称为仪表系数，基本公式演变如下：式中Q：一段时间内体积量，m3S：管道的截面积，m2T：一段时间单位，秒一段时间内旋涡产生的数量N = f · T仪表系数K值由式K=N/Q得出,单位: n/ m3LUGB系列涡街传感器采用高性能的压电晶体检测旋涡分离的频率。
上海横河电磁流量计说明书
横河电机株式会社IM 01E20C02-01C-C 第5版i IM 01E20C02-01C-C第4版: 2005年2月(KP)横河电机株式会社 版权所有2003目录1.简介..............................................................................................................1-11.1安全使用电磁流量计............................................................................1-21.2保修.....................................................................................................1-31.3分离型传感器配套................................................................................1-31.4ATEX 文件............................................................................................1-42.操作须知.......................................................................................................2-12.1检查型号和规格...................................................................................2-12.2附件.....................................................................................................2-12.3存放须知..............................................................................................2-12.4安装地点须知.......................................................................................2-23.安装..............................................................................................................3-13.1安装地点..............................................................................................3-13.2安装.....................................................................................................3-14.接线..............................................................................................................4-14.1接线须知..............................................................................................4-14.2电缆.....................................................................................................4-14.3接线口..................................................................................................4-34.4接线.....................................................................................................4-44.4.1打开壳盖.......................................................................................4-44.4.2端子结构.......................................................................................4-44.4.3电源电缆接线须知.........................................................................4-54.4.4直流电源连接................................................................................4-54.4.5接地..............................................................................................4-64.4.6分离型传感器与AXFA14转换器连接.............................................4-64.4.7连接外部仪表................................................................................4-74.4.8安装壳盖.......................................................................................4-85.基本操作步骤（显示单元的使用）...............................................................5-15.1操作面板的构造和功能........................................................................5-15.2显示单元的设置方法............................................................................5-25.2.1显示模式→设置模式.....................................................................5-25.2.2设置模式.......................................................................................5-45.3参数设置步骤.......................................................................................5-45.3.1选择型数据的设置示例：流量单位................................................5-45.3.2数值型数据的设置示例：流量量程................................................5-65.3.3字符数字组合型数据的设置示例：位号........................................5-7ii IM 01E20C02-01C-C6.参数说明.......................................................................................................6-16.1参数.....................................................................................................6-16.2参数列表..............................................................................................6-16.3参数列表总览.......................................................................................6-26.4参数说明............................................................................................6-12(1) 菜单B ：快速设置项...........................................................................6-12(2) 菜单C ：基本设置项..........................................................................6-15(3) 菜单D ：累计值设置项.......................................................................6-17(4) 菜单E ：脉冲设置项...........................................................................6-19(5) 菜单F ：状态功能设置项....................................................................6-20(6) 菜单G ：报警设置项..........................................................................6-26(7) 菜单H ：显示设置项..........................................................................6-30(8) 菜单J ：辅助功能设置项....................................................................6-30(9) 菜单K ：诊断功能设置项...................................................................6-33(10) 菜单M ：自动调零功能设置项..........................................................6-33(11) 菜单N ：环路测试设置项..................................................................6-34(12) 菜单P ：参数保护项.........................................................................6-346.5报警功能............................................................................................6-356.5.1报警级别.....................................................................................6-356.5.2报警选择.....................................................................................6-366.5.3报警和警告提示..........................................................................6-386.6AXF 一体型流量计须知.......................................................................6-407.使用智能终端（BT200）进行操作............................................................7-17.1BT200基本操作...................................................................................7-17.1.1键盘布置及显示............................................................................7-17.1.2按键说明.......................................................................................7-17.2使用BT200操作AXFA14......................................................................7-37.2.1BT200连线....................................................................................7-37.2.2BT200的数据更新和上传下载功能................................................7-37.2.3BT200界面和流量数据显示...........................................................7-47.3使用BT200进行参数设置.....................................................................7-47.3.1BT200选择型数据的设置：流量单位............................................7-57.3.2BT200数字型数据的设置：流量量程............................................7-67.3.3BT200字符数字组合型数据的设置：位号.....................................7-78.使用HART 手操器进行操作...........................................................................8-18.1通讯线路状况.......................................................................................8-28.1.1AXFA14和HART 手操器之间的连接..............................................8-28.1.2通讯线路要求................................................................................8-28.2HART 手操器（275型）的基本操作.....................................................8-38.2.1键盘布置和功能............................................................................8-38.2.2显示..............................................................................................8-48.2.3调入菜单地址................................................................................8-48.2.4输入、设置和发送数据..................................................................8-58.3参数.....................................................................................................8-58.3.1参数结构.......................................................................................8-58.3.2数据更新.......................................................................................8-58.3.3问题检查.......................................................................................8-68.3.4设置参数.......................................................................................8-68.3.5菜单树.........................................................................................8-21iii IM 01E20C02-01C-C9.实际操作.......................................................................................................9-19.1运行前调零..........................................................................................9-19.1.1利用显示单元开关进行调零..........................................................9-29.1.2通过外部状态输入进行调零操作...................................................9-310.维修............................................................................................................10-110.1零部件更换........................................................................................10-110.1.1更换保险丝..................................................................................10-110.1.2更换显示单元..............................................................................10-210.1.3更换放大器..................................................................................10-310.2开关设置............................................................................................10-410.2.1设置熔断开关..............................................................................10-410.2.2设置写保护开关..........................................................................10-410.3故障检修............................................................................................10-510.3.1无指示.........................................................................................10-510.3.2零点不稳定..................................................................................10-610.3.3显示与实际流量不一致................................................................10-711.概述............................................................................................................11-112.防爆型仪表.................................................................................................12-112.1CENELEC ATEX (KEMA).................................................................12-112.2FM .....................................................................................................12-212.3CSA ...................................................................................................12-312.4TIIS....................................................................................................12-4TIIS 防火设备的安装和操作注意事项...........................................................EX-B03E1.概述 (1)2.防爆结构防火型电气设备 (1)3.术语 (1)4.防火设备的安装 (2)5.防火设备的外部接线 (2)6.防火设备的维修 (3)7.防火型电缆接入设备的选择....................................................................31.简介本仪表在出厂前已经过全面调试。
DY系列 旋涡流量计 说明书
横河电机株式会社GS 01F00A00-00C-C©版权所有2006年2月2006年2月第1版目录GS 编号型号名称发行日期版本GS 01F06A00-01C-C DY/DYA 旋涡流量计2005年10月 11GS 01F06F01-01C-C DY/DYA FOUNDATION 现场总线2005年1月 6通信型旋涡流量计12通用规格说明书横河电机株式会社1DY 型DYA 型旋涡流量计基于现场考验的技术数字式YEWFLO 是将经过现场检验的传感器和本体组件(已安装在全世界200,000个单元中)与包含SSP(频谱信号处理)＊技术的独特数字电子元件有机结合的产物。
数字式YEWFLO 即使在苛刻的工况条件下也可提供高精度和高稳定性。
结合其高可靠性和稳健性的设计，它可提高设备的效率从而降低运行成本。
数字式YEWFLO 多变量型(选项:/MV)内置温度传感器，因此可进行温度测量和质量流量计算。
＊ SSP 是YOKOGAWA 首创的数字化信号处理技术。
■ 特点■SSP (频谱信号处理)技术的新功能：SSP 包含在数字式YEWFLO 具有强大功能的电子元件中。
SSP 通过分析数字式YEWFLO 内的流体情况，根据分析数据自动选择与该工况对应的最佳调节，从而提供以往的旋涡流量计所无法实现的功能。
SSP 可精确感知低流量范围内的旋涡，提供超稳定的流量输出。
■先进的自诊断功能：可预测并显示应用工况的变化，如较大的管道振动、流态异常等。
■高精度：读数的±0.75%(液体)(读数的±0.5%：象征精度/不保证)读数的±1%(气体、蒸汽)■接液温度范围＊：高温型最高达450℃低温型最低-196℃■参数设定简便：可将经常使用的选择组合成容易进入的格式，减少组态时间。
■显示清晰简明：可在显示过程诊断的同时方便地显示瞬时流量或温度(选购)及累计流量。
■模拟/脉冲双重输出：同时输出流速或温度(选购)脉冲。
涡街流量计说明书
一. 工作原理在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街，如图(一)所示。
图(一)旋涡列在旋涡发生体下游非对称地排列。
设旋涡的发生频率为f ，被测介质来流的平均速度为V ，旋涡发生体迎流面宽度为d ，表体通径为D ，根据卡曼涡街原理，有如下关系式: f=St.V/〔（1-1.25d/D ）d 〕式中：f －发生体一侧产生的卡门旋涡频率St －斯特罗哈尔数 V －流体的平均流速 d －柱体流面宽度 D-管道径在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路，即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。
图（二）在曲线表中St ＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量围度。
只要检测出频率f 就可以求得管流体的流速，由流速V 求出体积流量。
Q ＝3600f/K 或M=ρ3600 f/K 式中：K ＝仪表常数（1/m ³）。
M=质量流量Q ＝体积流量（m ³/h ）St 0．20．150．1ρ=介质密度（kg/m³）F=频率Hz二. 主要技术指标三、传感器的选型3.1．尊敬的用户，当您要选用产品时，请仔细阅读选型样本，并做好以下工作：1．认真核对被测介质的工况条件：温度、压力、管径等工艺参数。
2．认真核对被测介质的使用流量围，特别是最小流量值以最终确定使用仪表的口径及配管参数。
3．确定仪表的安装地点，保证直管段，并为仪表的安装维护创造好的环境条件。
3.2．涡街流量仪表选型表（符合JB/T9249-1999标准）3.3.选型要点与提示为使流量计能在良好的性能下工作，选择流量型号和规格时应注意一下几点：⑴．流量计的选型尽可能不要使用流量工作在下限极限值，故流量计的口径应尽可能小，以获得更大的流速和流量围。
⑵．流量计应使用在介质工作压力和温度围的技术参数。
不要刻意选用高压力等级和超高温度的仪表，应根据实际工作压力和温度选用仪表，后者价格要高些。
