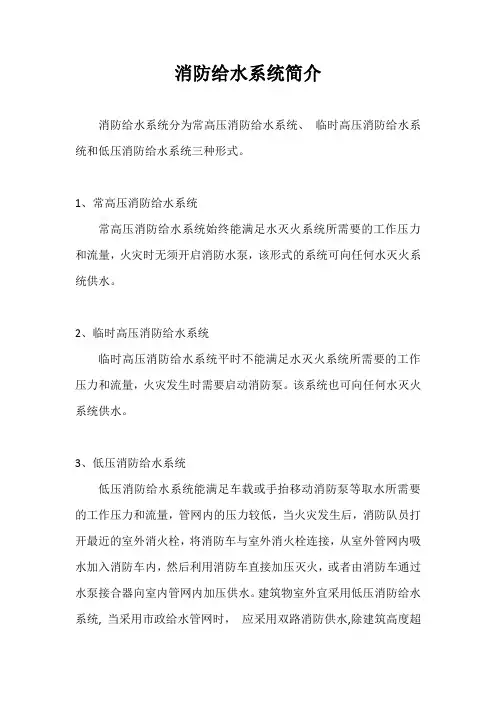

消防给水系统

3.优点：出水量大，灭火及时。
雨淋喷水灭火系统适用场所：
火灾的水平蔓延速度快、闭式喷头的开放不 能及时使喷水有效覆盖着火区域的场所或 部位。
内部容纳物品的顶部与顶板或吊顶的净距大， 发生火灾时，能驱动火灾自动报警系统， 而不易迅速驱动喷头开放的场所或部位；
严重Ⅱ级场所。
2) 水幕系统
特点：该系统喷头沿线状布置，发生火灾时 主要起阻火、冷却、隔离作用。
湿式自动喷水灭火系统
闭式自动喷水灭火系统
干式自动喷水灭火系统 预作用自动喷水灭火系统 重复启闭预作用灭火系统
自动喷水泡沫连用灭火系统
1 闭式自动喷水灭火系统的组成
• 1) 闭式喷头
• 2) 报警阀
3）水流报警装置
水流报警装置主要有：水力警铃、水流指示 器和压力开关等形式。
水力警铃
水流指示器
(3)压力开关
作用原理： 在水力警铃报警的同时，依靠警铃管内水压的升高自
动接通电触点，完成电动警铃报警，向消防控制室传送电 信号或启动消防水泵。
4） 火灾探测器
是自动喷水灭火系统的重要组成部分。目 前常用的有感烟、感温探测器。
a.感烟探测器:
利用火灾发生地点的烟雾浓度进行探测；
b.感温探测器：
通过火灾引起的温升进行探测。
组成部分2. 消防管道
建筑物内消防管道是否与其他给水系统合 用或独立设置，应根据建筑物的性质和使 用要求经技术经济比较后确定。 包括：消防干管、消防立管和消火栓短支管
组成部分3. 水泵接合器
水泵接合器安装示意图
组成部分4. 消防水箱
水箱的设置要求：
• 为确保其自动供水的可靠性，应采用重力 自流供水方式；
第5章 建筑消防给水系统
5.1.1 高、低层建筑的划分
• 民用建筑根据高度或建筑层数分为高层建筑和低 层建筑。高层建筑和低层建筑的划分主要取决于 扑救火灾时消防设备的登高工作高度和消防车的 供水高度。
• 对于高层建筑而言,因我国目前登高消防车的最大 工作高度约为24米，可扑救建筑高度在24米以下 的建筑物火灾。大多数通用消防车直接从室外消 防管道或消防水池抽水的灭火高度也近似为24米。
市
政
进户管
管 网
• 组成部分1. 消火栓灭火设备
水枪和水带
•
作用：收缩水流，增大流速
•
喷嘴口径：13、16、19mm
• 水带一端连接水枪，一端 • 连接室内消火栓，口径分 • 50和65mm，长度有15、 • 20、25、30米四种规格。
箱式消火栓
室内消火栓
• 分单出口和双出口两种形式，单出口消火栓口径有 50mm和65mm
2) 干式喷水灭火系统
特点：为喷头常闭的灭火系统，管网中平时 不充水，充有有压空气（或氮气）。当建 筑物发生火灾火点温度达到开启闭时喷头 时，喷头开启排气、充水灭火。
优点：管网中平时不充水，对建筑物装饰无影响， 对环境温度也无要求，适用于采暖期长而建筑内 无采暖的场所。
缺点：该系统灭火时需先排气，故喷头出水灭火不 如湿式系统及时。
•
消防—生活共用给水方式
• 1.外管网 2.室内管网 3.消火栓及立管 4.给水立管及支管
2. 单设水箱的给水方式
1.供水特点：由室外给水管网向水箱供水， 箱内贮存10min消防用水量。
火灾初期：由水箱向消火栓给水系统供水； 火灾延续：可由室外消防车通过水泵接合器
向消火栓给水系统加压供水。 2.适用条件：外网水压变化较大。 用水量小时：水压升高能向高位水箱供水 用水量大时：不能满足建筑消火栓系统的水
b. 当地部门不允许消防水泵直接从外网抽水。
c. 高层建筑中由于楼高，消防管道上、下部 的压差很大，当消火栓处最大压力超过 0.8MPa时，必须分区供水。
5.2.3 室内消防用水量及水压
1.消火栓栓口所需压力
H xh
hd
Hq
Hk
Az Ld qx2h
qx2h B
Hk
Hxh —— 消火栓口处所需水压，kPa ；
火灾探测器布置在房间或走道的天花板下面， 其数量应根据探测器的保护面积和探测区 面积计算而定。
感烟型
感温型
5) 延迟器
定义：是一个罐式容器， 安装于报警阀与水力警铃 (或压力开关)之间。
用途：防止由于水压波动原因引起报警阀开启而导致的 误报。报警阀开启后，水流需经30s左右充满延迟器后方 可冲打水力警铃。
4. 分区给水方式
1.设置特点: 室外给水管网向低区和高位水箱 供水箱内贮存10 min消防水量。
2.高区火灾初起时:由水箱向高区消火栓给水 系统水;
3.当水泵启动后:由水泵向高区消火栓给水系 统供水灭火。
4.低区灭火:水量、水压由外网保证。
分区供水方式适用条件：
a. 外网仅能满足低区建筑消火栓给水系统的 水量水压要求，不满足高区灭火的水量、 水压要求。
压力开关
(1)水力警铃 主要用于湿式喷水灭火系统，宜装在报警阀附近
(连接管不宜超过6m)。
作用原理: 当报警阀打开消防水源后，具有一定压力的水流冲
动叶轮打铃报警。水力警铃不得由电动报警装置取代。
(2) 水流指示器
作用步骤: 某个喷头开启喷水或管网发生水量泄漏时，管道
中的水产生流动；引起水流指示器中桨片随水流而动 作；接通延时电路后，继电器触电吸合发出区域水流 电信号，送至消防控制室。
• 两种；双出口 • 均为65mm，当 • 水枪最小流量小 • 于5L/S时选用 • 50mm的消火栓 • 当最小流量不小 • 于5L/S时应选用 • 65mm的消火栓。
地上式消火栓（1个直径为150mm或100mm和2个
直径为65mm的栓口）
地下式消火栓（100mm和65mm的栓口各一个）
消防卷盘（消防水喉）
1) 湿式自动喷水灭火系统
特点：为喷头常闭的灭火系统，管网中充满 有压水，当建筑物发生火灾，火点温度达 到开启闭式喷头时，喷头出水灭火。
优点：灭火及时扑救效率高。 缺点：由于管网中充有有压水，当渗漏时会
损毁建筑装饰和影响建筑的使用。该系统 只适用于环境温度4°C< t <70 °C的建筑物， 否则因结冰或气化使玻璃球破裂产生误喷。
量、水压要求。
3. 水箱水泵联合给水方式
适用条件： a. 外网经常不能满足建筑物消火栓系统的水压水
量要求，也不能确保向高位水箱供水。 b. 系统需外援供水时，可借助室外消防车经水泵
接合器向建筑消火栓给水系统加压供水。 c. 室外给水管网为枝状或只有一条进水管时，消
防给水系统中均需设置消防贮水池，储备火灾 延续时间内的消防用水量。
• 消防水池要求： 消防水池应设有水位控制阀的进水管和
溢水管、通气管、泄水管、出水管及水位 指示器等附属装置。根据各种用水系统的 供水水质要求是否一致，可将消防水池与 生活或生产贮水池合用，也可单独设置。
5.2.2 消火栓给水系统的给水方式
1. 无水箱水泵的直接给水方式
适用条件：室外给水管网提供的水量和 水压，在任何时候均能满足室内消火 栓给水系统所需的水量、水压要求时采 用。 优点：简单、经济
5.3 自动喷水灭火系统
是一种在发生火灾是能自动打开喷头灭火并同时发 出火警信号的固定消防灭火设施，适用于扑救初 期火灾，是国际上应用范围最广、灭火成功率最 高（95%以上）的固定灭火设施、火灾自救设施
自
闭式自动喷水灭火
火
系
统
开式自动喷水灭火系统
5.3.1 闭式自动喷水灭火系统
• 根据系统内是否有水分为湿式、干式、预作用 等。一般系统中70%是湿式系统。
预作用自动喷水灭火系统的优点： 1.同时具备干式喷水灭火系统和湿式喷水灭
火系统的特点； 2.克服了干式喷水灭火系统控火灭火率低，
湿式系统产生水渍的缺陷，可以代替干式 系统提高灭火速度。也可代替湿式系统， 用于管道和喷头易于被损坏而产生喷水和 漏水，造成严重水渍的场所； 3.还可用于对自动喷水灭火系统安全要求较 高的建筑物中。
5.3.2 开式自动喷水灭火系统
开式洒水喷头 水幕喷头
喷雾喷头
1）雨淋灭火系统
1.雨淋灭火系统一般由火灾探测传动控制系统，雨 淋阀自动启动及报警系统，装有开式喷头的自动 喷水灭火系统三部分组成。主要设备和部件有:开 式喷头、雨淋阀、控制阀、供水设备、管网、探 测报警设施等。
2.特点：为喷头常开的灭火系统，当建筑物发生火 灾时，由自动控制装置打开集中控制闸门，使整 个保护区域所有喷头喷水灭火，形似下雨降水。
5.4 非水灭火剂灭火系统
灭火剂概述
• 灭火剂的种类很多，有水、泡沫、卤代烷、 二氧化碳和干粉等。不同的灭火剂，灭火 作用不同。应根据不同的的燃烧物质，有 针对性地使用灭火剂，才能使灭火成功。
• 用水灭火，使用方便，器材简单，价格便 宜，而且灭火效果好，因此，水仍是目前 国内外的主要灭火剂。
5.4.2 卤代烷灭火剂
• 根据消防登高设备的工作高度和消防车的供水高 度，我国高层建筑的起始线为建筑高度24米，住 宅建筑层数为10层。
高层民用建筑分类
5.2 室内消火栓给水系统
5.2.1 室内消火栓系统的组成
消防水箱 生活用水
单向阀
屋顶消火栓
市 政 管 网
进户管 消防水池
室内消火栓 室外消火栓
水泵接合器 消防水泵
hd —— 水带的水头损失，kPa ；
Hk —— 消火栓栓口局部水头损失，按20kPa计算。
Hq —— 水枪喷嘴处的水压。
qxh —— 消火栓射流出水量，L/S ；
Az —— 水带阻力系数；
Ld —— 水带长度，m ；
B —— 水流特性系数；
2.水枪充实水柱长度 消火栓设备的水枪射流灭火，需求有一定
适用场所：需防火隔离的开口部位，如舞台 与观众之间的隔离水帘、消防防火卷帘的 冷却等。
