消防水泵控制柜操作

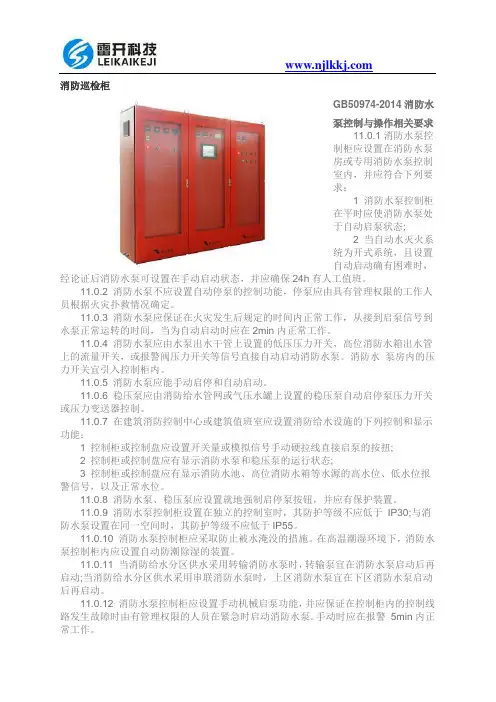

GB50974-2014消防水泵控制与操作相关要求
消防巡检柜GB50974-2014消防水泵控制与操作相关要求11.0.1消防水泵控制柜应设置在消防水泵房或专用消防水泵控制室内，并应符合下列要求：1 消防水泵控制柜在平时应使消防水泵处于自动启泵状态;2 当自动水灭火系统为开式系统，且设置自动启动确有困难时，经论证后消防水泵可设置在手动启动状态，并应确保24h有人工值班。
11.0.2 消防水泵不应设置自动停泵的控制功能，停泵应由具有管理权限的工作人员根据火灾扑救情况确定。
11.0.3 消防水泵应保证在火灾发生后规定的时间内正常工作，从接到启泵信号到水泵正常运转的时间，当为自动启动时应在2min内正常工作。
11.0.4 消防水泵应由水泵出水干管上设置的低压压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等信号直接自动启动消防水泵。
消防水泵房内的压力开关宜引入控制柜内。
11.0.5 消防水泵应能手动启停和自动启动。
11.0.6 稳压泵应由消防给水管网或气压水罐上设置的稳压泵自动启停泵压力开关或压力变送器控制。
11.0.7 在建筑消防控制中心或建筑值班室应设置消防给水设施的下列控制和显示功能：1 控制柜或控制盘应设置开关量或模拟信号手动硬拉线直接启泵的按扭;2 控制柜或控制盘应有显示消防水泵和稳压泵的运行状态;3 控制柜或控制盘应有显示消防水池、高位消防水箱等水源的高水位、低水位报警信号，以及正常水位。
11.0.8 消防水泵、稳压泵应设置就地强制启停泵按钮，并应有保护装置。
11.0.9 消防水泵控制柜设置在独立的控制室时，其防护等级不应低于IP30;与消防水泵设置在同一空间时，其防护等级不应低于IP55。
11.0.10 消防水泵控制柜应采取防止被水淹没的措施。
在高温潮湿环境下，消防水泵控制柜内应设置自动防潮除湿的装置。
11.0.11 当消防给水分区供水采用转输消防水泵时，转输泵宜在消防水泵启动后再启动;当消防给水分区供水采用串联消防水泵时，上区消防水泵宜在下区消防水泵启动后再启动。

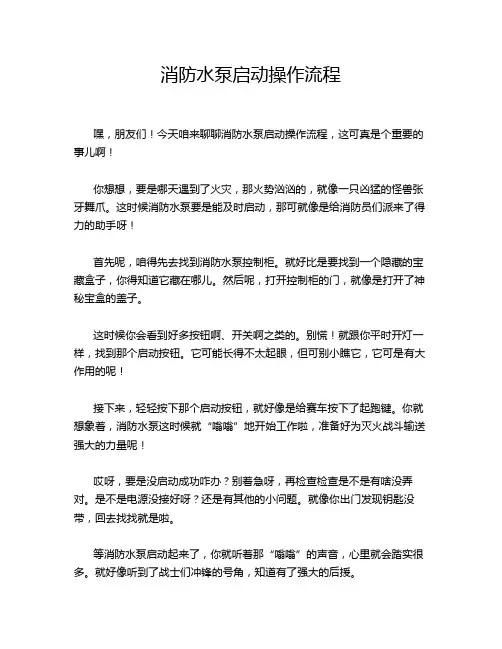

消防水泵启动操作流程
消防水泵启动操作流程嘿，朋友们！今天咱来聊聊消防水泵启动操作流程，这可真是个重要的事儿啊！你想想，要是哪天遇到了火灾，那火势汹汹的，就像一只凶猛的怪兽张牙舞爪。
这时候消防水泵要是能及时启动，那可就像是给消防员们派来了得力的助手呀！首先呢，咱得先去找到消防水泵控制柜。
就好比是要找到一个隐藏的宝藏盒子，你得知道它藏在哪儿。
然后呢，打开控制柜的门，就像是打开了神秘宝盒的盖子。
这时候你会看到好多按钮啊、开关啊之类的。
别慌！就跟你平时开灯一样，找到那个启动按钮。
它可能长得不太起眼，但可别小瞧它，它可是有大作用的呢！接下来，轻轻按下那个启动按钮，就好像是给赛车按下了起跑键。
你就想象着，消防水泵这时候就“嗡嗡”地开始工作啦，准备好为灭火战斗输送强大的力量呢！哎呀，要是没启动成功咋办？别着急呀，再检查检查是不是有啥没弄对。
是不是电源没接好呀？还是有其他的小问题。
就像你出门发现钥匙没带，回去找找就是啦。
等消防水泵启动起来了，你就听着那“嗡嗡”的声音，心里就会踏实很多。
就好像听到了战士们冲锋的号角，知道有了强大的后援。
消防水泵启动了，可别以为就万事大吉了哦！你还得时刻留意着它的运行情况呢。
万一它“闹脾气”了，不工作了咋办？所以呀，要像照顾小朋友一样照顾着它。
你说，这消防水泵启动操作流程是不是很重要呀？要是不会操作，那不就像是有把宝剑却不会用一样吗？咱可不能让这么重要的东西在关键时刻掉链子呀！总之，消防水泵启动操作流程虽然不复杂，但每一个步骤都得认真对待。
这可是关系到大家生命财产安全的大事呀！大家可都得记住咯，别到时候手忙脚乱的。
让我们一起为了安全，好好掌握这个技能吧！。
消防水泵控制柜操作流程
消防水泵控制柜操作流程一、准备工作1. 确保消防水泵控制柜的供电正常，并检查其内部的电路连接是否稳固。
2. 确保消防水泵的供电线路与消防水泵控制柜的连接正确，并检查线路是否有损坏。
3. 检查消防水泵的启停按钮、报警按钮、手动和自动切换按钮等控制设备是否正常工作。
二、启动消防水泵1. 手动方式启动a. 将控制柜上的启动方式选择开关调至手动位置。
b. 按下启动按钮，启动消防水泵。
c. 监测消防水泵的运行状况，确保其正常工作。
2. 自动方式启动a. 将控制柜上的启动方式选择开关调至自动位置。
b. 根据实际需要，设置消防水泵的自动启动条件，如水压、流量等。
c. 当满足自动启动条件时，消防水泵将自动启动。
d. 监测消防水泵的运行状况，确保其正常工作。
三、停止消防水泵1. 手动方式停止a. 将控制柜上的启动方式选择开关调至手动位置。
b. 按下停止按钮，停止消防水泵的运行。
2. 自动方式停止a. 将控制柜上的启动方式选择开关调至自动位置。
b. 当满足自动停止条件时，消防水泵将自动停止。
四、报警处理1. 当控制柜中的报警按钮亮起或报警器发出声音时，应立即停止消防水泵的运行，并排除故障。
2. 检查报警按钮或报警器所对应的故障指示灯，根据指示灯的闪烁或显示的故障代码，进行故障诊断。
3. 根据故障诊断结果，采取相应的修复措施，确保消防水泵的正常运行。
五、切换操作方式1. 在手动和自动切换按钮之间进行切换时，需先停止消防水泵的运行。
2. 确保控制柜上的启动方式选择开关处于停止位置。
3. 根据需要，将手动和自动切换按钮切换至相应的位置。
4. 根据切换后的操作方式，重新启动消防水泵。
六、注意事项1. 在操作过程中，应注意控制柜和消防水泵的供电情况，确保其正常运行。
2. 操作人员应熟悉消防水泵控制柜的操作流程和相关设备的功能，避免误操作。
3. 在操作过程中，应及时检查消防水泵的运行状况，如压力、流量等参数是否正常。
4. 当出现故障或异常情况时，应立即停止消防水泵的运行，并进行故障排除。

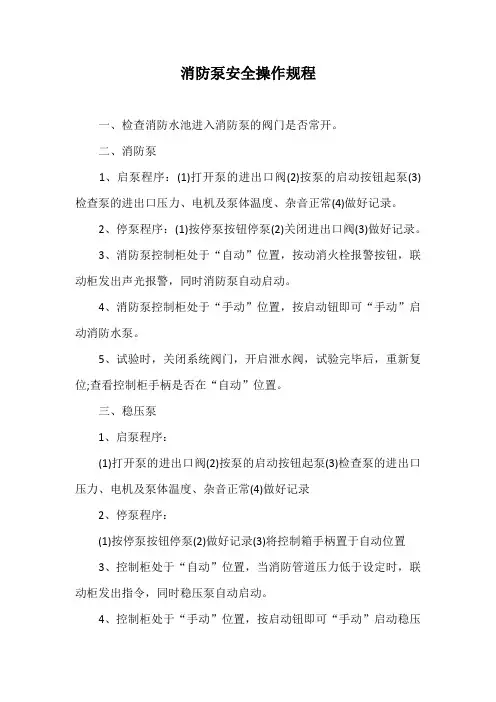

消防泵安全操作规程
消防泵安全操作规程一、检查消防水池进入消防泵的阀门是否常开。
二、消防泵1、启泵程序：(1)打开泵的进出口阀(2)按泵的启动按钮起泵(3)检查泵的进出口压力、电机及泵体温度、杂音正常(4)做好记录。
2、停泵程序：(1)按停泵按钮停泵(2)关闭进出口阀(3)做好记录。
3、消防泵控制柜处于“自动”位置，按动消火栓报警按钮，联动柜发出声光报警，同时消防泵自动启动。
4、消防泵控制柜处于“手动”位置，按启动钮即可“手动”启动消防水泵。
5、试验时，关闭系统阀门，开启泄水阀，试验完毕后，重新复位;查看控制柜手柄是否在“自动”位置。
三、稳压泵1、启泵程序：(1)打开泵的进出口阀(2)按泵的启动按钮起泵(3)检查泵的进出口压力、电机及泵体温度、杂音正常(4)做好记录2、停泵程序：(1)按停泵按钮停泵(2)做好记录(3)将控制箱手柄置于自动位置3、控制柜处于“自动”位置，当消防管道压力低于设定时，联动柜发出指令，同时稳压泵自动启动。
4、控制柜处于“手动”位置，按启动钮即可“手动”启动稳压泵。
5、试验时，关闭系统阀门，开启泄水阀，试验完毕后，重新复位;查看控制柜手柄是否在“自动”位置。
四、维护保养1、每天对消防水源、水泵、阀门、报警阀组等进行外观巡视检查，并应保证系统处于无故障状态，在值班记录中详细记载。
2、每月检查一次消防水池、气压给水设备，保证消防用水量的水位、水质及气压给水设备的压力处于正常状态;寒冷季节，采取良好的保温措施，保证储水设备的任何部位不得结冰。
3、消防水泵每月启动运转一次，并保证其处于无故障状态。
4、系统上所有的控制阀门应处以开启或规定的状态。
在系统进行检修时，应认真做好记录，每月对系统中的阀门检查并做开启、关闭试验。
5、消防泵房维修工按要求对设备进行维修保养，并将维修保养情况进行记录。
6、消防设备维修后必须恢复原来状态，不得随意更改原器材、线路。

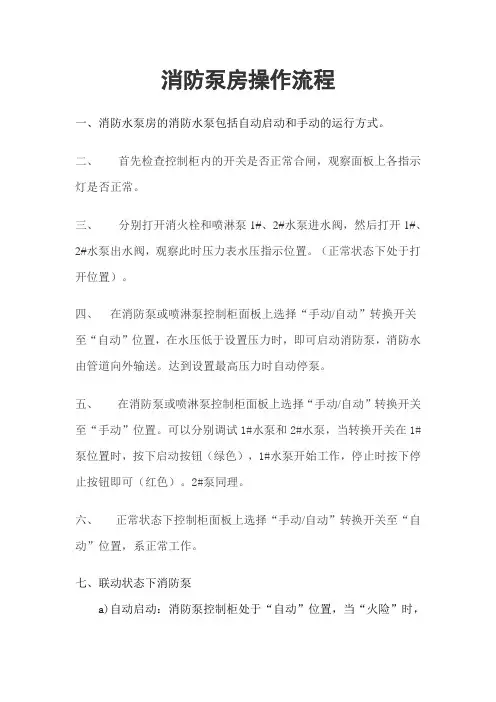

消火栓泵房操作流程01
消防泵房操作流程
一、消防水泵房的消防水泵包括自动启动和手动的运行方式。
二、首先检查控制柜内的开关是否正常合闸，观察面板上各指示灯是否正常。
三、分别打开消火栓和喷淋泵1#、2#水泵进水阀，然后打开1#、2#水泵出水阀，观察此时压力表水压指示位置。
（正常状态下处于打开位置）。
四、在消防泵或喷淋泵控制柜面板上选择“手动/自动”转换开关至“自动”位置，在水压低于设置压力时，即可启动消防泵，消防水由管道向外输送。
达到设置最高压力时自动停泵。
五、在消防泵或喷淋泵控制柜面板上选择“手动/自动”转换开关至“手动”位置。
可以分别调试1#水泵和2#水泵，当转换开关在1#泵位置时，按下启动按钮（绿色），1#水泵开始工作，停止时按下停止按钮即可（红色）。
2#泵同理。
六、正常状态下控制柜面板上选择“手动/自动”转换开关至“自动”位置，系正常工作。
七、联动状态下消防泵
a)自动启动：消防泵控制柜处于“自动”位置，当“火险”时，
在楼层按下"消火栓报警盒"报警，联动柜发出声光报警，同时消防泵自动启动。
b)手动启动：在消防泵控制柜上把选择“自动/手动”置于“手动”位上，按启动钮即可“手动”启动消防水泵。
C 喷淋泵
a)自动启动：喷淋泵控制柜处于“自动”位置，当楼层发生火灾时喷淋头爆裂，水流掣动作联动柜发出声光报警，同时喷淋泵自动启动。
b)手动启动：在喷淋泵控制柜上把“自动/手动”选择开关置于“手动”位置上，按启动钮即可“手动”启动喷淋泵。
八、消防泵每天进行检查，并进行一次“自动、手动”操作检查,每季度进行一次全面维保。
消防泵组电气控制柜操作步骤
消防泵组电气控制柜操作步骤步骤1：检查确认系统处于完好有效状态。
步骤2：操作控制柜面板实施手/自动切换和主/备泵切换。
如下图所示：转换开关处于中间挡位时，代表手动运行状态,消防水泵启/停通过控制柜面板启动按钮进行操作,自动控制失效。
转换开关旋至左挡位时，代表1#泵为主泵、2#泵为备用泵，简称为1主2备；转换开关旋至右挡位时，代表2#泵为主泵、1#泵为备用泵，简称为2主1备。
无论转换开关处于左挡位还是右挡位，均代表自动运行状态。
此时，系统能够实现主泵自动启动的功能，控制柜面板手动控制失效。
运行过程中，当主泵发生故障时，备用泵能够自动投入运行。
步骤3：实施主/备电切換操作。
以某型双电源转换开关(如下图)为例，其主/备电切换操作如下:1.检查确认当前为常用电源供电状态(N合R分)，N电源(常用电源)指示灯点亮。
2.将运行模式切換按钮1置于手动模式。
3.旋转手柄2至备用电源供电状态(N分R合)，观察N电源指示灯熄灭，R电源(备用电源)指示灯点亮。
4.旋转手柄2至常用电源供电状态，将运行模式开关切换为自动模式。
注：对于自投自复型转换开关，可在手动切换至备用电源供电后,直接将运行模式开关切换回自动模式，转换开关能自动恢复为常用电源供电。
步骤4：分别模拟主电和主泵故障，测试备电和备泵自动投入运行情况。
1.检查确认双电源转換开关处于自动运行模式，切断主电源，观察备用电源自投后恢复主电源供电。
2.确认控制柜处于自动运行模式，对自动喷淋系统，采用末端试水装置处放水等方式使压力开关动作。
主泵启动并运转平稳后模拟主泵故障(切断主泵开关或模拟主泵热继电器动作，热继电器见下图，观察备用泵应能自动投入运转，手动停泵后使系统恢复正常运行状态。
步骤5：实施手动启动、停止消防水泵操作。
1.确认控制柜处于手动运行模式。
2.按下任一消防水泵启动按钮,观察仪表、指示灯、电动机运转等情况。
3.按下对应的消防水泵停止按钮,观察仪表、指示灯、电动机运转等情况。
消防稳压控制柜操作规程
消防稳压泵控制柜
操作规程
1、在消防恒压自动控制时,水泵由PLC自动控制启、停,正常情况下,水泵进出口阀门应保持全开,防止水泵缺水或堵压;
2、在检修或不启用本消防恒压自动控制系统时,须将消防泵和消防稳压泵控制系统置于手动控制,防止水泵自动启动;
3、消防泵和消防稳压泵手动控制时,按所选择的消防泵或消防稳压泵对应的启动、停止按钮,控制泵的启、停;
4、消防泵和稳压泵置于自动控制时,系统优先启动所选水泵,如所选水泵有故障,系统将自动启动备用泵并报警,检查对应故障;
5、当消防稳压泵自动控制时,须正确设置压力开关的压力上、下限;当管网压力低于压力开关下限时,稳压控制系统自动启动消防稳压泵；当压力高于压力开关上限时,稳压控制系统自动停止消防稳压泵,维护消防管网压力;需人为停止时,须将系统切换到手动,按对应的停止按钮;
6、紧急情况时,可直接按‘消防紧急启动’按钮直接启动消防泵;
7、消防泵置于自动控制时,在管网有水流且流量开关动作并持续一段时间、稳压泵已启动一段时间但压力仍低或消防控制室有控制信号,消防泵都将自动启动,伴随报警,检查启动原因;须停止时,按对应的停止按钮可直接停止水泵;
8、当消防泵和消防稳压泵长期置于手动控制时,须定期手动点动启动消防泵或消防稳压泵,防止水泵锈蚀; 2014年5月10日。
消防泵操作规程(11篇范文)
消防泵操作规程（11篇范文）第1篇消防泵操作规程一、电动消防泵1.1启泵前检查:1.1.1导通消防管网流程,用回消防水储罐的阀门控制管网压力;1.1.2检查消防泵的各紧固件牢固;1.1.3检查消防泵润滑油有为是否1/2—2/3处;1.1.4盘车2-3圈,看转动灵活;1.1.5接地是否符合要求;1.2、启泵程序:1.2.1、打开泵的进出口阀;1.2.2、按泵的启动按钮起泵;1.2.3、检查泵的进出口压力、电机及泵体温度、杂音正常;1.2.4、做好记录;1.3、停泵程序:1.3.1按停泵按钮停泵,1.3.2关闭进出口阀;1.3.3做好记录;二、管道增压泵1、启泵前检查:1.1导通消防管网流程,用回消防水储罐的阀门控制管网压力;1.2检查消防泵的各紧固件牢固;1.3检查消防泵润滑脂是否加注充足;1.4盘车2-3圈,看转动灵活;1.5接地是否符合要求;2、启泵程序:2.1、打开泵的进出口阀;2.2、按泵的启动按钮起泵;2.3、检查泵的进出口压力、电机及泵体温度、杂音正常;2.4、做好记录;2.3、停泵程序:2.3.1按停泵按钮停泵,2.3.2关闭进出口阀;2.3.3做好记录。
第2篇工贸消防泵房安全操作规程一、检查消防水池进入消防泵、喷淋泵的阀门是否常开。
二、消防泵1、启泵程序:(1)打开泵的进出口阀;(2)按泵的启动按钮起泵;(3)检查泵的进出口压力、电机及泵体温度、杂音正常;(4)做好记录。
2、停泵程序:(1)按停泵按钮停泵;(2)关闭进出口阀;(3)做好记录。
3、消防泵控制柜处于“自动”位置,按动消火栓报警按钮,联动柜发出声光报警,同时消防泵自动启动。
4、消防泵控制柜处于“手动”位置,按启动钮即可“手动”启动消防水泵。
5、试验时,关闭系统阀门,开启泄水阀,试验完毕后,重新复位;查看控制柜手柄是否在“自动”位置。
三、稳压泵1、启泵程序:(1)打开泵的进出口阀;(2)按泵的启动按钮起泵;(3)检查泵的进出口压力、电机及泵体温度、杂音正常;(4)做好记录。
柴油消防水泵控制柜说明书
启动前检查
• 发动机燃油液位状态 • 发动机润滑油液位状态 • 发动机内外循环冷却水阀状态 • 启动电池电压状态 • 水泵进出口阀门状态
• 发动机燃油液位检查 1, 燃油储备应不小于80％ 2, 发动机进油管路阀门应为常开状态
• 发动机润滑油检查 润滑油液位应不小于标尺刻度的75％
启动方式4，柴油消防泵强制启动 Start mode 4, diesel fire pump forced start
• 发动机与FM消防控制柜不论在何种状态下使作发 动机上强制启动接触器均可启动发动机将强制启动
• 发机机操作盘至OFF，发动机停车
• 接触器手柄用力向上推动待动动机点着火后松开即 可。
仪表说明Instrument description
超速模拟开关 Overspeed analog switch
故障复位按钮 Fault reset button
警报消除
1号启动按钮 Start button 1
2号启动按钮 Start button 2
自动/手动/停车开关 Automatic / manual / parking switch
• 发动机内外循环冷却水液位及阀门状态 1、内部冷却水液位应不得低于80％ 2、外部冷却水管道应下侧管路阀门为常，上侧管路阀门为常闭，下侧发生堵 塞时应紧急手动打开。
80％
open
• 启动电池电压状态
1、发动机操作盘上可以查看到电池电压。 2、FM消防控制柜上可以查看至电池电压。 3、也可用万用表直接测量电池电压ibn 4、电池电压正常就在 DC22V-DC28V之间
冷却系统：消防柴油机配套水泵，由于泵端水量充足，且水冷效果良好，因此消防专用柴油机一般采用水冷。 Cooling system: fire fighting engine equipped with water pump , as the pump end is full of water and water cooling has good effect, cooling type of diesel engine normally choose water cooling.
消防水泵控制柜操作
消防水泵控制柜操作一、消防水泵控制柜的操作步骤：1.准备工作：(1)检查消防水泵控制柜的外部环境是否整洁，无明显的污物或杂物；(2)确保消防水泵控制柜电源开关处于关闭状态，断开电源。
2.启动电源：(1)检查电源线路是否正常连接，电源开关是否处于关闭状态；(2)打开电源开关，接通电源。
3.操作面板设置：(1)按下面板上的电源开关，使其亮起；(2)检查面板上的指示灯是否正常发亮，无异常情况；(3)按下面板上的启动按钮，水泵开始启动。
4.监测运行状态：(1)观察面板上的压力表和流量表，确认水泵的运行状态是否正常；(2)检查水泵的声音是否稳定，无异常噪音；(3)检查水泵控制柜的温度是否正常，避免过热。
5.停止电源：(1)当需要停止水泵运行时，按下面板上的停止按钮；(2)等待水泵完全停止运行后，关闭电源开关，断开电源。
以上就是消防水泵控制柜的基本操作步骤，下面介绍一些注意事项。
二、操作注意事项：1.操作人员必须经过专业培训和持证上岗，熟悉消防水泵控制柜的操作流程和安全要求；2.操作人员应定期检查消防水泵控制柜的工作状态和设备运行情况，如有异常及时报修；3.操作人员在操作消防水泵控制柜时应做好防护措施，如佩戴绝缘手套、穿戴防静电服等；4.在操作消防水泵控制柜时，应保持清醒状态，避免疲劳和遗忘导致操作失误；5.操作人员在操作消防水泵控制柜前，应检查相关设备的连接线路是否正常、无损坏；6.操作人员应经常清洁消防水泵控制柜及其周围环境，防止灰尘和杂物对设备造成影响；7.严禁在消防水泵控制柜附近堆放易燃易爆物品，以防发生火灾等危险事故；8.操作人员在操作消防水泵控制柜时应注意自身安全，避免触电和其他事故的发生；9.操作人员在操作消防水泵控制柜时应保持冷静，根据实际情况采取正确的应急措施。
总结：消防水泵控制柜的操作是维护消防系统正常运行的重要环节，操作人员应了解消防水泵控制柜的基本操作步骤和注意事项，在操作时要严格按照规程进行，确保操作安全和消防系统的可靠运行。
消火栓泵操作说明
消火栓泵操作说明
一、消防栓泵启动前的准备
检查水泵进水阀门是否打开，排除泵内空气，各附件连接是否可靠,具体操作步骤：
1、消防栓泵手动操作：
1.1将消火栓控制柜控制档位拨至“手动”状态；
1.2启动按钮1、2#消防栓泵，水泵启动，同时也将启动信号反馈传输给消防中心；
1.3按停止按钮停止1、2#消防栓泵，水泵停止。
2、消防泵自动的操作：
2.1档位拨至“自动”状态，管网压力已经/或者到达8KG压力以上（以压力开关设定值为准），报警自动信号无法启动消火栓主泵；
2.2档位拨至“自动”状态，消防报警主机发出信号将自动启动任意一台消火栓主泵，直到消防中心复位解除信号，消火栓水泵才能停止，同时也将启动信号反馈传输给消防中心；
2.3档位拨至“自动”状态，消防报警主机发出信号将自动启动任意一台消火栓主泵，如果1#水泵无法启动，30秒后备用泵2#水泵将自动启动；
2.4如果自动信号一直传输过来，消火栓水泵在自动档位情况下，将无法停止消火栓水泵，必须把档位拨至“手动”状态，或者报警主机复位才能停泵。
消防泵喷淋泵控制柜操作说明
消防泵、喷淋泵控制柜
操作说明
1、确保控制柜完全通电（绿色电源灯长亮）。
2、当手自动转换开关：“1#主2#备/手动/2#主1#备”旋钮处
于手动状态时，仅可通过启动按钮“1#停止（红色按钮）/运行（绿色按钮）”或“2#停止（红色按钮）/运行（绿色按钮）”
按钮达到启动1#泵或2#泵的目的。
当手自动转换开关“1#主2#备/手动/2#主1#备”旋钮处于非手动（自动）状态时，可通过系统管道内的压力开关高定的（2.5MPA起、4MPA停）来实现水泵系统的启动或停止运行。
3、消防泵控制柜的工作状态：“1#主2#备/手动/2#主1#备”
旋钮必须处于非手动状态。
以确保系统管道自动控制确保消防安全！。
消防喷淋水泵操作流程
消防喷淋水泵操作流程 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】消防（喷淋）水泵操作规程1.消防泵房的消防（喷淋）水泵的自动（压力开关控制）启动过程：1.1在消防泵房的配电消防水泵控制柜，把电源开关操作手柄打在“ON”的位置，选择开关打在“自动”的位置；1.2当消防水管网的压力低于0.75MPa时，消防泵房的消防（喷淋）泵会自动启供水；低于0.55MPa时，消防泵房的另一台消防（喷淋）水泵启动供水，这时两台消防（喷淋）泵同时工作。
1.3消防水泵房消防（喷淋）水泵的“停止”操作步骤：1.3.1在消防控制中心的消防主控盘的“自动／手动”选择开关上选择手动后，按下消防泵房的消防（喷淋）水泵的“停止”按钮，停止消防泵房的消（喷淋）水泵工作。
1.3.2或在在现场电动消防泵控制盘上按下“停止”按钮，停止消防泵房的消防（喷淋）水泵工作。
2.消控室对水泵房消防（喷淋）水泵手动控制操作步骤：2.1在消防中心的消防主控盘的“自动／手动”选择关上选择“手动”；2.2在消防泵房的消防（喷淋）水泵控制箱上，把电源开关操作手柄打在“ON”的位置，选择开关打在“手动”的位置。
2.3在消防中心的消防主控盘按下消防（喷淋）泵“启动”按钮，启动消防泵房的消防（喷淋）水泵，水泵运行。
2.4在消防中心的消防主控盘按下消防（喷淋）水泵“停止”按钮，停止消防泵房的消防（喷淋）水泵，水泵停止。
3.消防泵房的消防（喷淋）水泵控制箱就地操作步骤：3.1将消防（喷淋）水泵控制箱的电源开关操作手柄打在“ON”的位置，选择开关打在“手动”的位置。
3.2按下消防（喷淋）水泵控制箱上“启动”按钮，启动消防泵房的消防（喷淋）水泵，水泵运行。
3.3按下消防（喷淋）水泵控制箱上“停止”按钮，停止消防泵房的消防（喷淋）水泵停止。
特别警示1.消防水泵房值班人员使用消防(喷淋）水泵应按规定要求及时通知运行消控中心值班人员。
消防双电源柜、水泵控制柜及消防水系统操作规程
消防双电源切换柜、水泵控制柜及水系统操作规程本控制柜由双电源配电/消防水泵/管道加压水泵三部分组成。
一、双电源配电由低压配电房直接提供两个回路消防电源，二主一备方式投入使用。
当其中之一个回路出现故障停电，另一个回路能立即自动投入工作，保证消防设备供电正常。
注意：正常工作应两个回路都能提供电源，开关都要在投入位置上，保证在一主一备的工作状态供电。
1、正常运行状态时＃！、＃2电源开关1QF、2QF合上；2、当切换开关打至“1”位置时工作状态为＃1电源手动、＃2电源自动。
此时按下＃1 电源按钮侧投入＃！电源为主电源。
当＃1电源故障时，＃2电源自动投入；3、当切换开关打至“2”位置时工作状态为＃1电源手动、＃1电源自动。
此时按下＃2 电源按钮侧投入＃2电源为主电源。
当＃2电源故障时，＃1电源自动投入；当切换开关打至“0”位置时，双电源切换柜为停用状态。
4、消防水泵由#1、#2主水泵和#3备用水泵组成二用一备工作方式。
当#1或#2主水泵出现故障不能正常工作时，#3备用水泵通过确定延时5---10秒自动投入使用。
在控制面板上通过选择开关可进行手动/停止/自动控制。
当选择在手动位置上时，可直接在控制面板上通过按钮进行操作，随意启动任何2台消防水泵，当选择在自动位置上时，控制面板上的操作失效，直接由消防控制中心提供启动或停止控制信号，消防水泵运行后，反馈信号回消防控制中心，得以确认。
注意：正常情况应保持在自动状态。
当发生火警，自动操作失效时，值班人员应该马上转换回手动操作。
5、管道加压水泵由#1加压水泵组成。
在控制面板上通过选择开关可进行手动/自动控制。
当选择在手动位置上时，可直接在控制面板上通过按钮进行操作，随意启动任何1台加压水泵，当选择在自动位置上时，控制面板上的操作失效，直接由消防管道上的压力开关提供启动或停止控制信号。
注意：正常情况应保持在自动状态，保持消防管道上的压力正常。
二、消防栓系统：当发生火情，开启消防栓或地上栓喷水灭火时，管网失压，#1水泵自动启泵对管网加压。
消防水泵操作规程
消防水泵操作规程1.用途消防水泵对消防水进行加压，以满足灭火时对水压和水量的要求，消防水泵房的消防水泵确定为自动启动和手动停止的运行方式。
2.自动启动操作步骤（1）消防泵房的消防水泵的自动（压力开关控制）启动过程：在消防泵房的配电消防水泵控制柜，把电源开关操作手柄打开在“ON”的位置；在消防水管网的压力低于7.5/cm²时，消防泵房的消防泵会自动启动供水；低于5.5kg/cm ²时，消防泵房的另一台消防水泵启动供水，这是两台消防泵同时工作，（2）消防水泵房消防水泵的“停止”操作步骤：在消防控制中心的消防主控盘的“自动/手动”选择开关上选择手动后，按下消防泵房的消防水泵的“停止”按钮，停止消防泵房的消防水泵工作，或在现场电动消防泵控制盘上按下“停止”按钮，停止消防泵房的消防水泵工作。
3.手动启动操作步骤（1）在消防中心的消防主控盘的“自动/手动”选择开关上选择“手动”；（2）在消防泵房的消防水泵控制箱上，把电源开关操作手柄打在“ON”的位置，在消防中心的消防主控盘按下消防电动消防泵“启动”按钮，启动消防泵的消防水泵；（3）在消防中心的消防主控盘按下“停止”按钮，停止消防泵房的消防水泵。
4.注意事项（1）消防泵不要沉入泥中，否则会导致电机散热不良而烧坏电机绕组。
（2）为防止消防泵在水下工作时漏电而引发触电事故，应装有漏电保护开关。
（3）定时对电机进行检查，如发现下盖有裂纹、橡胶密封环损坏或失效等，应及时更换或修复，以防水渗入机器。
（4）尽量避免在低压时开机。
电源电压与额定电压不可相差10%，电压过高引起电机过热而烧坏绕组，电压过低则电机转速下降，如达不到额定转速的70%时，启动离心开关会闭合，造成启动绕组长时间通电而发热甚至烧坏绕组和电容器。
（5）不要频繁地开关电机，这是因为电泵停转时会产生回流，若立即开机，会使电机负载启动，导致启动电流过大而烧坏绕组。
（6）切莫让消防泵长期超负荷运转，不要抽含沙量大的水，电泵脱水运行的时间不宜过长，以免使电机过热而烧毁。
消防水泵控制柜操作完整版
消防水泵控制柜操作 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】消防水泵控制柜操作使用说明书一.送电步骤1.将双电源开关拨到自动位置，隔离开关1QF、2QF合闸，双电源转换开关自动检测来电，两路来电都正常，常用电源与备用电源指示灯HR1、HR2亮起，切换开关自动切换到常用电源开关合闸。
2.旋动SA2电压转换开关，检查相间电压是否正常。
3.合上保险丝开关FU1，二次回路送电。
4.开启水泵的主开关1QM、2QM送电。
二.手动控制功能简介：手动控制只用于现场调试、清理水池的功能，运行时必须要有人看护，避免水泵无水运行而造成水泵损坏。
1.手动-自动转换旋钮SA1在手动位置。
2.按下启动按钮1SB、2SB水泵运行，运行指示灯1HG、2HG亮起。
3.按下停止按钮1SSB、2SSB水泵停止，运行指示灯1HG、2HG熄灭。
4.故障时自动停泵，故障指示灯1HR、2HR亮起。
三.一控二自动控制功能简介：控制柜接收五个水位信号（超停泵水位、停泵水位、起单泵水位、起双泵水位、超高水位），实现两台泵交替、逐台启动与停止的功能。
1.手动-自动转换旋钮SA1在自动位置。
2.第一次起单泵水位时泵1自动启动运行，泵1运行指示灯亮起。
第二次起单泵水位时泵2自动启动运行，泵2运行指示灯亮起。
3.起单泵水位时泵1已运行，到达起双泵水位时泵2自动启动运行。
起单泵水位时泵2已运行，到达起双泵水位时泵1自动启动运行。
4.停泵水位时泵1泵2都停止。
5.水位低于超停泵水位时，起单泵水位有信号泵1泵2不动作，收到超高水位信号时启动双泵。
6.泵1故障时泵1自动停止，并且自动切换到泵2运行。
泵2故障时泵2自动停止，并且自动切换到泵2运行。
四.BAS接口本机与BAS通讯使用标准MODBUS-RTU协议，RS485通讯接口。
详情见附件记录：南京3号线BAS与车站排水泵接口功能测试大纲及记录.pdf五.故障分析及排除1.泵运行热继开关跳闸分析：热继开关过电流偏小排除方法：调节开关上的微调旋钮向‘+’方向调节，调到适当位置2.自动状态下水位低于停泵水位泵还在运行分析：浮球信号不正确排除方法：纠正信号与实际一致3.水池水抽干，浮球信号都正常，泵还在运行分析：接触器硬件卡死排除方法：更换接触器4.水泵不能自动运行分析：旋钮SA1触点松动或起泵浮球失灵或PLC坏掉排除方法：修复故障或更换PLC5.FU1熔断器保险丝熔断分析：控制线路或到柜外的电缆有短路或漏电（浮球线缠绕破皮）排除方法：查明线路受损短路处，更换保险丝6.PLC正常情况下BAS无法读取信号分析：输出信号线接头松动，九针头子脱焊排除方法：检查端子排X3的端子1、2电线是否虚接或接反，拆下九针头检查焊接位置是否脱焊，脱焊的话用烙铁修复（焊接脚号按图纸）六.安全注意专业维护人员在维护时请悬挂“设备维护中请勿操作”警示牌，以防他人误操作切断总电源与切断二次回路电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防水泵控制柜操作
使用说明书
一.送电步骤
1.将双电源开关拨到自动位置，隔离开关1QF、2QF合闸，双电源
转换开关自动检测来电，两路来电都正常，常用电源与备用电源指示灯HR1、HR2亮起，切换开关自动切换到常用电源开关合闸。
2.旋动SA2电压转换开关，检查相间电压是否正常。
3.合上保险丝开关FU1，二次回路送电。
4.开启水泵的主开关1QM、2QM送电。
二.手动控制
功能简介：手动控制只用于现场调试、清理水池的功能，运行时必须要有人看护，避免水泵无水运行而造成水泵损坏。
1.手动-自动转换旋钮SA1在手动位置。
2.按下启动按钮1SB、2SB水泵运行，运行指示灯1HG、2HG亮起。
3.按下停止按钮1SSB、2SSB水泵停止，运行指示灯1HG、2HG熄
灭。
4.故障时自动停泵，故障指示灯1HR、2HR亮起。
三.一控二自动控制
功能简介：控制柜接收五个水位信号（超停泵水位、停泵水位、起单泵水位、起双泵水位、超高水位），实现两台泵交替、
逐台启动与停止的功能。
1.手动-自动转换旋钮SA1在自动位置。
2.第一次起单泵水位时泵1自动启动运行，泵1运行指示灯亮起。
第二次起单泵水位时泵2自动启动运行，泵2运行指示灯亮起。
3.起单泵水位时泵1已运行，到达起双泵水位时泵2自动启动运
行。
起单泵水位时泵2已运行，到达起双泵水位时泵1自动启动运
行。
4.停泵水位时泵1泵2都停止。
5.水位低于超停泵水位时，起单泵水位有信号泵1泵2不动作，
收到超高水位信号时启动双泵。
6.泵1故障时泵1自动停止，并且自动切换到泵2运行。
泵2故障时泵2自动停止，并且自动切换到泵2运行。
四.BAS接口
本机与BAS通讯使用标准MODBUS-RTU协议，RS485通讯接口。
详情见附件记录：南京3号线BAS与车站排水泵接口功能测试大纲及记录.pdf
五.故障分析及排除
1.泵运行热继开关跳闸
分析：热继开关过电流偏小
排除方法：调节开关上的微调旋钮向‘+’方向调节，调到适当位置
2.自动状态下水位低于停泵水位泵还在运行
分析：浮球信号不正确
排除方法：纠正信号与实际一致
3.水池水抽干，浮球信号都正常，泵还在运行
分析：接触器硬件卡死
排除方法：更换接触器
4.水泵不能自动运行
分析：旋钮SA1触点松动或起泵浮球失灵或PLC坏掉
排除方法：修复故障或更换PLC
5.FU1熔断器保险丝熔断
分析：控制线路或到柜外的电缆有短路或漏电（浮球线缠绕破皮）
排除方法：查明线路受损短路处，更换保险丝
6.PLC正常情况下BAS无法读取信号
分析：输出信号线接头松动，九针头子脱焊
排除方法：检查端子排X3的端子1、2电线是否虚接或接反，
拆下九针头检查焊接位置是否脱焊，脱焊的话用烙铁修复
（焊接脚号按图纸）
六.安全注意
专业维护人员在维护时请悬挂“设备维护中请勿操作”警示牌，以防他人误操作
切断总电源与切断二次回路电源。
