表5超前小导管施工工艺流程框图

表5-19 超前小导管施工工艺框图

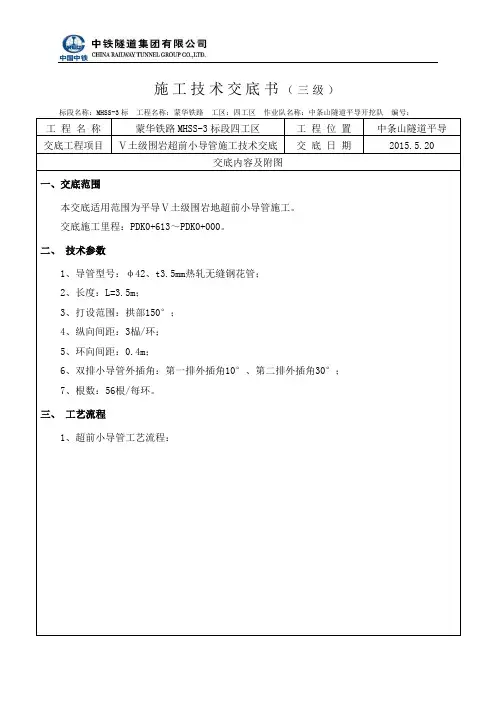

超前小导管施工工艺要点说明

超前小导管采用φ42小钢管预注浆超前支护，施工时采用YT-28凿岩机钻孔，小导管采用热轧无缝钢管，注浆花管的外露端支撑于开挖面生的钢拱架上，与钢拱架共同组成预支护体系。采用水泥浆液注浆，其工艺流程同超前长管棚施工工艺流程基本相同。

一、施工方法

采用现场加工小钢管，喷射混凝土封闭岩面，用凿岩机钻孔或凿岩机直接将小钢管打入岩层后压注水泥浆，有水地段建议压注水泥——水玻璃双液浆。

二、施工参数

1、选壁厚为4mm的φ42无缝钢管，管长2.7m。

2、钢管沿隧道开挖轮廓线布置，外插角5°纵向两排小钢管搭接长度不小于100cm。

3、单液注浆：水泥浆水灰比为0.5-1.0，浆液由稀至浓逐级变换。

4、双液注浆：水泥浆水灰比为(0.5-1.25): 1.0,水玻璃模数2.4-2.8，浓度30-45波美度，水泥浆、水玻璃体积比1：(0.3-1.0)，调整浆液配合比或加入磷酸氢二钠的方法调节初凝时间。

5、注浆压力0.5-1.0Mpa。

三、注浆注意事项：

1、发生串浆现象时，采用隔孔注浆或多台泵同时注浆。

2、单液注水泥浆压力突然升高，可能发生堵管，停要检查。

3、水泥与水玻璃双液注浆压力突然升高，则关停水玻璃泵，进行单液注浆或注清水，待泵压正常时，再进行双液注浆。

4、水泥浆单液或水泥与水玻璃注浆量很大，压力长时间不升高，则应调整浆液浓度及配合比，缩短凝胶时间，进行小泵量低压力注浆或间隙式注浆，使浆液在裂隙中有相对停留时间，以便凝胶，但停留时间不能超过混合浆的凝胶时间。
