备用电源自投装置调试方案
浅析备用电源自投装置的快速调试
浅析备用电源自投装置的快速调试【摘要】针对目前变电所中的微机型电源备自投装置分析了原理，论述了调试的详细过程，解决了实际中遇到的缺陷，及如何提高调试效率。
【关键词】备自投；闭锁；动作逻辑传统的投切是采用电磁式备投装置中间继电器，随着计算机技术和迅速技术的发展，微机型备自投装置（以下简称备自投）的使用越来越普遍。
其核心部分采用高性能单片机，包括中央处理机器（cpu）模块、人机对话模块等构成。
具有抗干扰性强、稳定可靠、使用方便的优点被大量采用。
但是，根据主接线的方式不同，备自投装置的接线方式不同，这对调试人员的调试带来不便。
这就要求调试人员针对不同的厂家设备，对其原理、逻辑动作过程有必要熟悉。
才能提高调试效率。
一、原理分析备自投的主接线方式有单母线、单母线分段、桥接线、双母线分段。
根据主接线方式的不同，备自投的主要形式分为进线（变压器）备自投、母线（分段）备自投、桥备投、母联备投、线路备投。
无论那种备自投，但是他们的动作原理基本相似。
当主电源突然失电时，经过十几秒延时使备用电源不在运行人员的干预下能自动的投入，不影响重要设备的正常供电。
一般的备自投的实现由装置内部的整定控制字软压板、外部的硬压板、整定值、电流等条件组成“与”来确定动作逻辑的实现。
主要的闭锁有pt断线闭锁、过流闭锁、外部闭所输入、备自投动作后闭锁。
（1）母线备自投。
1dl、2dl断路器在工作位置，且在合闸状态，3dl断路器在工作位置，且在分闸状态，联络断路器有无判断控制字置“1”，外部的硬压板投入，无外部闭锁开关量输入，远方遥控闭锁，无故障跳闸。
上述条件满足“与”的关系，装置充电完成、经延时后等待动作。
ⅰ段（或ⅱ段）母线失压，跳1dl（或2dl）断路器，确认1dl（或2dl）已跳开，在ⅱ段（或ⅰ段）母线有压的情况下，合3dl断路器。
断路器偷跳，保护装置未被闭锁。
为防止母线pt失压时备自投误动，取电流作为母线pt失压的闭锁判据。
母联自投动作完成。

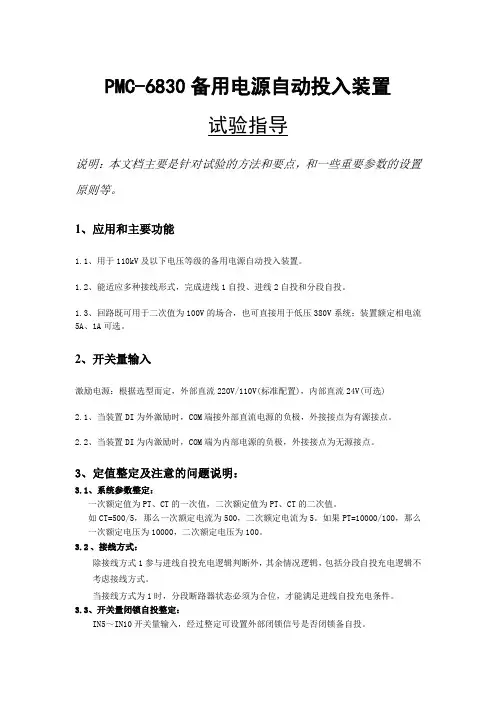

PMC-6830备自投装置调试指导文档
PMC-6830备用电源自动投入装置试验指导说明：本文档主要是针对试验的方法和要点，和一些重要参数的设置原则等。
1、应用和主要功能1.1、用于110kV及以下电压等级的备用电源自动投入装置。
1.2、能适应多种接线形式，完成进线1自投、进线2自投和分段自投。
1.3、回路既可用于二次值为100V的场合，也可直接用于低压380V系统；装置额定相电流5A、1A可选。
2、开关量输入激励电源：根据选型而定，外部直流220V/110V(标准配置)，内部直流24V(可选)2.1、当装置DI为外激励时，COM端接外部直流电源的负极，外接接点为有源接点。
2.2、当装置DI为内激励时，COM端为内部电源的负极，外接接点为无源接点。
3、定值整定及注意的问题说明：3.1、系统参数整定：一次额定值为PT、CT的一次值，二次额定值为PT、CT的二次值。
如CT=500/5，那么一次额定电流为500，二次额定电流为5。
如果PT=10000/100，那么一次额定电压为10000，二次额定电压为100。
3.2、接线方式：除接线方式1参与进线自投充电逻辑判断外，其余情况逻辑，包括分段自投充电逻辑不考虑接线方式。
当接线方式为1时，分段断路器状态必须为合位，才能满足进线自投充电条件。
3.3、开关量闭锁自投整定：IN5～IN10开关量输入，经过整定可设置外部闭锁信号是否闭锁备自投。
外部闭锁信号如：保护动作、手跳操作闭锁可接入IN5～IN10实现对备自投的闭锁。
开关量闭锁自投整定定值有以下几项：接点闭锁方式、闭锁分段自投、闭锁进线1自投、闭锁进线2自投，定值范围均是000000～111111。
最左侧的二进制数对应IN5的设置，最右侧的二进制数对应IN10的设置。
接点闭锁方式：0表示接点状态打开时闭锁备自投，1表示接点状态闭合时闭锁备自投。
闭锁分段自投：0表示不闭锁分段自投，1表示闭锁分段自投。
闭锁进线1自投：0表示不闭锁进线1自投，1表示闭锁进线1自投。
备用电源自投装置调试方案
备用电源自投装置调试方案批准：审核：编制：正泰电气股份有限公司海南矿业110kV铁矿变电站工程2014年7月12日目录1. 工程概况及适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)4. 作业准备 (3)5. 作业方法 (3)6. 安健环控制措施 (6)7. 质量控制措施及检验标准 (7)1. 工程概况及适用范围本作业指导书适应于变电工程备用电源自投装置的调试作业。
2. 编写依据表2-1 引用标准及规范名称3. 作业流程3.1 作业（工序）流程图图3-1备自投作业流程图4. 作业准备4.1工器具及仪器仪表配置表4-1 主要工器具及仪器仪表配置5. 作业方法5.1作业条件检查5.1.1检查工作的安全措施完善，二次隔离措施符合作业安全要求。
5.1.2检查屏柜及二次电缆安装完毕，符合试验条件。
5.1.3试验人员熟悉相关资料和技术要求。
5.1.4试验仪器符合要求。
5.2通电前检查：5.2.1核对保护屏配置的连片、压板、端子号、回路标注等，必须符合图纸要求。
5.2.2核对保护装置的硬件配置、标注及接线等，必须符合图纸要求。
5.2.3保护装置各插件上的元器件的外观质量、焊接质量应良好，所有芯片应插紧，型号正确,芯片放置位置正确。
5.2.4检查保护装置的背板接线有无断线、短路和焊接不良等现象，并检查背板上抗干扰元件的焊接、连线和元器件外观是否良好。
5.2.5检查保护装置电源电压是否与实际接入电压相符。
5.2.6检查保护装置所配模块与实际配置的PT、CT相符合。
5.2.7保护屏接地是否符合要求。
5.2.8检查回路接线是否正确。
5.3绝缘检查5.3.1分组回路绝缘检查：将装置CPU插件拔出，在屏柜端子排处分别短接交流电压回路，交流电流回路、操作回路、信号回路端子；用1000V兆欧表轮流测量以上各组短接端子间及各组对地绝缘。
其阻值应大于10MΩ。
5.3.2整组回路绝缘检查：将各分组回路短接，用1000V兆欧表测量整组回路对地绝缘。
备自投调试方案
400V厂段备自投调试方案：一、400VⅠ段自投保护充电需判别条件：1、Ⅰ联自投压板投入2、Ⅰ段进线有电压3、Ⅰ联进线有电压4、1AA0开关在合位（运行状态）5、0AA1开关在合位（运行状态）6、1AA10开关在分闸位（热备用状态）二、400VⅠ段自投保护动作所需判别条件：1、Ⅰ段进线无压（手动切断电源模拟失压）2、Ⅰ段进线无流（可手动切断电源模拟无流）3、Ⅰ联进线有压（电源是从备用电源输送）4、Ⅰ段进线自投跳闸命令（检查1AA0开关备投跳闸压板投入）5、Ⅰ联自投合闸命令（检查1AA10备投合闸压板投入）6、Ⅰ联自投就绪三、400VⅠ联自投保护动作闭锁所需条件：1、PT短线闭锁2、手动及遥控分闸闭锁（KB闭锁备投压板）注：1、在做厂变倒送电试验后，将需要的保护、备自投装置投入后，用手动方式模拟Ⅰ段母线失电且无流的情况，从而检查Ⅰ联备自投运行反应情况。
备变是采用冷备用还是热备用，是否在备自投装置安装了这种动作方案。
考虑BZT合高压侧开关。
第一步骤：1、开关N58在运行位置、开关1AA0在运行位置、开关1AA10在热备用状态。
Ⅰ段母线带电。
（可需要带一路负荷使Ⅰ段母线有电流）2、开关N63在运行位置、开关0AA1在运行位置。
400V联络线带电。
3、将1AA0开关保护压板（备自投跳闸压板）投入；1AA10开关保护压板（备自投合闸压板、备自投跳闸压板、BK闭锁备自投压板）投入。
4、分别在DCS和就地将N58开关断开，检查备自投是否动作。
（注：每次操作间断五分钟且备自投不应该动作）5、将Ⅰ段母线PT一相断开，检查备自投是否动作。
（注：Ⅰ端子排56（A）、57(B)、58(C)，注意带电部分安全，备自投不应该动作）完成后将其恢复。
6、将1AA10开关BK闭锁备自投压板解除，分别在DCS和就地将N58开关断开，检查备自投动作情况（注：应先将1AA0开关跳闸，1AA10开关合上，动作时间不应超过6s。
如果1AA0不跳闸而1AA10合闸，这种问题在备自投装置中是否有保护）7、将1AA0开关备自投跳闸压板解除，分别在DCS和就地将N58开关断开，检查备自投是否动作（注：备自投不应该动作）。
3-10kV备自投保护装置调试报告(1)
3-10kV备自投保护装置调试报告(1)一、调试目的本次调试目的在于验证3-10kV备自投保护装置的功能和性能是否符合设计要求，并对其进行调整和优化，确保其在正常运行时能够及时准确地检测到电力系统中的故障，实现对电力系统的保护。
二、调试内容及方法1. 现场环境检查在进行调试之前，首先进行现场环境检查，确保设备的安装、接线、接地等环境符合要求，以排除环境因素对设备调试的影响。
2. 设备参数设置根据3-10kV备自投保护装置的设计参数，对设备进行相应参数设置，包括额定电压、额定电流、保护动作时间、故障检测时间等参数。
3. 设备接线检查按照设备接线图，对设备进行接线检查，检查电缆或导线的连接是否牢固，接线是否正确，以确保设备能够正常接受电力系统中传来的信号。
4. 设备性能测试通过对设备进行性能测试，检验设备是否符合设计要求，测试内容包括：•投入/退出及交叉投入的切换：测试在设备投入后，是否能够随时进行退出及交叉投入切换。
•对地短路保护：测试在交流系统对地短路故障时，设备是否能够及时动作，切断故障点与电源的电气连接。
•过流保护：测试在电力系统中的过流故障时，设备是否能够及时动作，切断故障点与电源的电气连接。
•过载保护：测试在电力系统中的过载故障时，设备是否能够及时动作，避免设备过载而损坏。
5. 调整和优化在设备性能测试中，如有发现不符合设计要求的地方，需要及时进行调整和优化，确保设备能够正常运行，提高设备在电力系统中的保护能力。
三、调试结果经过现场环境检查、设备参数设置、设备接线检查、设备性能测试和调整优化等步骤，本次3-10kV备自投保护装置调试取得了如下结果：•设备的安装环境符合要求，设备接线无误，设备性能符合设计要求。
•在性能测试中，设备能够及时准确地检测到电力系统中的故障，可以有效地保护电力系统安全运行。
•在调整和优化中，对发现的问题进行了及时调整和优化，确保了设备的正常运行。
四、后续工作建议本次3-10kV备自投保护装置调试取得了较好的效果，但仍需要进行后续工作：•对设备进行定期维护和检修，确保设备保持良好的运行状态。
备自投装置调试报告
备自投装置调试报告.MFC2031-1型备自投装置调试报告装置型号安装位置外观状况试验日期检验项目：1、装置的外部检查。
检查回路是否符合装置设计要求，检查外部接线是否正确。
检查结论：正确2、通电检查送上直流电源，通电后装置开始进行自检，检查装置自检结果是否正确，检查装置显示是否正确。
检查结果：正确3备用开关自投试验3.1定值整定:按定值单整定U1%母线电压残压(0----60%)，U2%母线失压整定值(10%---80%)，U3%备用无压检定值(20%---100%)，T1失压起动延时（20---5000ms）。
3.2充电条件检查:当以下条件满足时，约10秒后备自投自动进入就绪状态：1DL合，1ZKK合，2ZKK分，1PT电压正常，2PT电压正常。
检查结果：正确3.3动作过程检查:✓1DL跳闸，备自投起动，先联跳1ZKK，确认其跳开后，合2DL和2ZKK。
✓1ZKK跳闸，备自投起动，合2DL和2ZKK。
✓380V母线三相失压，电压低于整定值U2达整定延时时间T1后，备自投起动，先跳1ZKK，确认其跳开后再合2DL和2ZKK。
检查结果：正确3.4闭锁条件检查✓刚完成一次自投动作后。
信号：“备投动作”、“备投闭锁”。
✓1DL、1ZKK和2DL、2ZKK均合上或均打开时，备自投无法进行自投。
信号：“备投闭锁”、“开位异常”。
✓备用无压，即2PT电压低于整定值U3时，将不进行自投。
信号“备投闭锁”、“备用无压”。
该功能可根据需要进行投退。
✓备自投起动后，在发出跳1ZKK命令约0.6s后，若1ZKK辅助接点信号未返回，装置将认为1ZKK拒动，为防止备用电源投入故障而不再发合2ZKK和2DL的命令。
信号：“备投闭锁”、“开位异常”。
.MFC2031-1型380VⅠ段良好2010.8.17装置名称备用电源自投装置生产厂家阿城继电器厂环境温度27℃.试验负责人试验人员MFC2031-1型备自投装置调试报告装置型号安装位置外观状况试验日期检验项目：✓装置检测到1PT之1相或2相断线后，将自行闭锁自投。
备自投装置调试报告
备自投装置调试报告备用电源自投装置调试报告2012年6月，我们在东水峡水电站进行了MDM-B1(B)型备用电源自投装置的调试工作。
该装置安装在1#母联柜和2#母联柜上，生产厂家为___。
环境温度为27℃，外观状况良好。
在调试过程中，我们按照以下步骤进行了检验：1.外部检查：检查回路是否符合装置设计要求，检查外部接线是否正确。
检查结果正确。
2.通电检查：送上直流电源，通电后装置开始进行自检，检查装置自检结果是否正确，检查装置显示是否正确。
检查结果正确。
3.备用开关自投试验：3.1 定值整定：按定值单整定I段母线、II段母线、III段母线失压整定值U70%，有流定值I>0.3A，无流定值I<0.1A，失压起动延时（20---5000ms）。
3.2 充电条件检查：当以下条件满足时，约25秒后备用电源自投自动进入充电成功状态：1ZK合，2ZK合，3ZK分，4ZK分，5ZK分，1PT电压正常，2PT电压正常，3PT电压正常。
检查结果正确。
3.3 动作过程检查：手动1ZK跳闸，1#备用电源自投起动，跳1ZK和3ZK，合4ZK和5ZK。
手动2ZK跳闸，1#备用电源自投起动，跳2ZK和3ZK，合4ZK和5ZK。
手动1ZK和2ZK跳闸，2#备用电源自投起动，跳1ZK和2ZK，合3ZK、4ZK和5ZK。
检查结果正确。
3.4 闭锁条件检查：刚完成一次自投动作后，信号为“备用电源自投动作”。
1ZK、2ZK和3ZK、4ZK、5ZK均合上或均打开时，备用电源自投无法进入充电成功状态。
备用电源自投起动后，在发出跳1ZK命令约0.6s后，若1ZK辅助接点信号未返回，装置将认为1ZK拒动，为防止备用电源投入故障而不再发合4ZK、5ZK的命令。
信号为“备用电源自投闭锁”、“开位异常”。
经过以上检验，MDM-B1(B)型备用电源自投装置的调试工作顺利完成。
备自投-调试手册
1. 备自投简介随着我国人民生产生活的现代化程度日益提高，人们对电力的需求和依赖程度也在倍增，对电能质量的要求也更加严格，供配电在各个领域也不断向自动化、无人值守、远程控制、不间断供电的目标迈进。
有些电力用户尤其对不间断供电的要求显得更加突出。
我国的电力供应主要还是依靠国家电网供电，电力缺口也在不断增大，尤其在用电高峰期缺电现象严重，为此很多大型企业便自建电厂或配备发电机，因此各种电源的相互切换，保证电源的不间断供电和供电的高可靠性成了现代配电工程中保护和控制回路的重要部分。
在GB50062 《电力装置的继电保护和自动装置设计规范》中明确规定了备用电源和备用设备的自动投入的具体要求。
微机线路备自投保护装置（以下简称备自投）核心部分采用高性能单片机，包括CPU模块、继电器模块、交流电源模块、人机对话模块等构成，具有抗干扰性强、稳定可靠、使用方便等优点。
其液晶数显屏和备自投面板上所带的按键使得操作简单方便，也可通过RS485通讯接口实现远程控制。
装置采用交流不间断采样方式采集到信号后实时进行傅立叶法计算，能精确判断电源状态，并实施延时切换电源。
备自投具有在线运行状态监视功能，可观察各输入电气量、开关量、定值等信息，其有可靠的软硬件看门狗功能和事件记录功能。
2. 备自投工作原理备自投，就是一种正常电源故障后，自动投入备用电源的微机装置,其工作原理是根据正常电源故障后，母线失压，电源无流的特征，以及备用电源有电的情况下，自动投入备用电源。
备自投的主要形式有：桥备投、分段备投、母联备投、线路备投、变压器备投。
本文主要介绍一下常见的母联备自投。
母联自投保护的工作原理为：正常情况下，两路进线均投入，母联分开，处于分段运行状态。
当检测到其中一路进线失压且无流，而对侧进线有压有流时，则断开失压侧进线，合入母联，另一路进线不动作。
备自投根据电压等级不同，具体的逻辑也有所不同：低压备自投一般采用三合二逻辑+延时继电器中压备自投一般采用检电压+断路器位置状态高压备自投一般采用检电压+检电流+断路器位置状态。
备用电源自投装置调试作业指导书BDECSY-7
（工程名称）备用电源自投装置检验测试作业指导书编码：BDECSY-7二○一○年十一月作业指导书签名页目录1.适用范围 (1)2.编写依据 (1)3. 作业流程 (2)3.1作业（工序）流程图 (2)4. 安全风险辨析与预控 (3)5. 作业准备 (4)5.1 人员配备 (4)5.2 工器具及仪器仪表配置 (4)6.作业方法 (4)6.1作业条件检查 (4)6.2通电前检查 (4)6.3绝缘检查 (5)6.4通电检查 (5)6.5保护装置校验 (5)6.6 整组传动试验 (6)7. 质量控制措施及检验标准 (7)7．1质量控制措施 (7)7．2质量控制点 (7)7．3检验标准 (7)1.适用范围本作业指导书适用变电工程备用电源自投装置调试。
3. 作业流程3.1作业（工序）流程图图3-1 备自投作业流程图4. 安全风险辨析与预控请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白5. 作业准备5.1 人员配备5.2 工器具及仪器仪表配置6.作业方法6.1作业条件检查6.1.1检查工作的安全措施完善，二次隔离措施符合作业安全要求。
6.1.2检查屏柜及二次电缆安装接线完毕，符合试验条件。
6.1.3试验人员熟悉相关资料和技术要求。
6.1.4试验仪器符合要求。
6.2通电前检查6.2.1核对保护屏配置的连片、压板、端子号、回路标注等，必须符合图纸要求。
6.2.2核对保护装置的硬件配置、标注及接线等，必须符合图纸要求。
6.2.3保护装置各插件上的元器件的外观质量、焊接质量应良好，所有芯片应插紧，型号正确，芯片放置位置正确。
6.2.4检查保护装置的背板接线有无断线、短路和焊接不良等现象，并检查背板上抗干扰元件的焊接、连线和元器件外观是否良好。
备用电源自动投入装置调试
4.参数整定
（1）低电压继电器KV1、KV2动作电压整定。首先考虑在工作变压器高、低母线的出线电抗器或变压器后面短路(见图8-2中k1点、k2点)时，低电压继电器KV1、KV2不应动作。
（2）变压器T1故障。T1的保护动作→KM1触点闭合→使YT1、YT2通电→1QF、2QF跳闸→2QF的动合辅助触点2-2打开→KL线圈失电，其动合触点延时打开。在KL触点打开之前(正电源→2QF辅助触点3-3→KL触点→KM2线圈→负电源)→KM2动作→3QF、4QF合闸→KL的动合触点延时打开，保证了AFS装置只动作一次。
I段母线故障或由I段供电的出线故障而出线断路器未断开时，动作过程同上。
（3）电力系统内故障使I段母线失去电压。当电力系统内故障，高压工作母线电压消失，使I段母线失去电压时，变压器T1的保护装置不动作，断路器1QF、2QF未断开，这时ATS装置由低电压继电器起动。I段母线失压→KV1、KV2动作→其触点闭合→KM3励磁→KT动作(正电源→KM3触点→KT线圈→KV1、KV2触点→电压互感器的辅助触点→负电源)→KM1，KM1→YT1、YT2通电→1QF、2QF跳闸，而后的动作过程如（2）中所述，最后备用变压器T0自动投人。
其次在工作母线出线上发生故障时(见图8-2中k3或k4点)，母线残压很低，接近于零，低电压继电器KV1、KV2必然动作。
一般选择KV1、KV2的动作电压等于额定电压的25％。
（2）过电压继电器KV3的动作电压整定。过电压继电器的动作电压，应按备用电源母线最低运行电压和保证电动机自起动两个条件整定。
一般情况，过电压继电器动作电压按额定电压的75％整定。
备用电源自投装置校验及应用
备用电源自投装置校验及应用朱佳丽【摘要】本文对备用电源自投装置的工作原理进行了简单的介绍，对备用电源自投装置的功能校验及试验进行总结，并结合备用电源自动投入装置实际校验工作和应用中遇到的问题及处理方法，提出了应重视对备用电源自投装置回路完整性的检查。
【关键词】备用电源自投保护校验1、引言备用电源自动投入装置，是当工作电源因故障跳闸后，自动迅速地将备用电源投入的一种自动装置，可提高供电可靠性，保证连续可靠供电的重要手段，是减少变配电事故的影响范围，并尽可能减少停电的重要措施，对其运行可靠性有较高要求。
因此，做好备用电源自投装置的校验工作十分重要。
2、备用电源自投装置的校验以南瑞RCS-9651B备用电源自投装置的备自投功能校验工作为例。
本厂一般采用两段母线分列运行，每台主变各带一段母线，两段母线互为暗备用，采用分段备自投方式。
以4#母线停电检修，5#母线运行方式说明：2.1整组传动试验以6KV4#母线停电检修，601开关分位为例说明，备自投装置有压定值70V，无压起动定值30V，无压合闸定值25V，无电流检查定值0.02A，备用电源自投动作时间0.5S。
手分进线开关闭锁备用电源自投功能，变压器复压过流保护动作闭锁备用电源自投装置动作。
2.1.1.备用电源自投装置传动前的准备工作通过测试仪在备用电源自投装置加入4#母线电压，电流0.022A，在装置内检查5#母线的电压及电流正常，检查备用电源自投分602开关出口压板确在退出位置，合上601开关。
备用电源自投装置15秒后充电完成，具备备用电源自投功能试验条件。
2.1.2备用电源自投为无压起动方式（自投方式1、2）时，动作逻辑为工作母线电压小于无压定值、工作电流小于无电流检查定值、备用电源电压高于有压定值时，备用电源自投装置动作，跳开电源进线601开关，分段开关645开关合闸。
试验过程为：①4#母线电压降至无压定值30V以下，保持进线无电流检查定值进行开关备用电源自投装置应不起动，有流闭锁功能良好。
XXX水电站10kV备自投调试方案
XXX水电站10ＫＶ备自投调试方案一、概况XXX水电站厂用10kVⅤ母、Ⅵ母备自投使用NZ690系列变电站综合自动化系统，正常运行时，两条进线互为暗备用。
二、试验目的考察10kVⅤ母、Ⅵ母母联备自投是否动作正常，保证电力供应的稳定可靠性。
三、备自投系统图查看附件1四、判定条件、闭锁条件判定条件：10kV 厂用Ⅴ母Ⅵ母分段运行、外来电源断路器１０５２在冷备用状态：１、检测到10kV 厂用Ⅴ母失压，10kVⅤ母、Ⅵ母母联断路器1050合闸。
２、检测到10kV 厂用Ⅵ母失压，10kVⅤ母、Ⅵ母母联断路器1050合闸。
闭锁条件：１、合１０ＧＬ５时闭锁条件：１０５０在分位或１０ＧＬ７在分位，必要条件：１０５２在分位。
２、合１０ＧＬ７时闭锁条件：１０５０在分位或１０ＧＬ５在分位或１０５２在分位，必要条件：其中任意两个开关必须在分位。
３、合１０５２时闭锁条件：１０５０在分位或１０ＧＬ７在分位，必要条件：１０ＧＬ５在分位。
五、安全组织措施１、组织工作人员进行《电业安全工作规程》和大修安全须知学习,熟悉安全措施、危险点及应急措施,并在工作中认真执行。
２、严格执行两票实施细则,所有工作人员必须认真遵守工作票中所列安全措施。
３、所使用的安全工具在试验有效期内,并经工作负责人检查认可方能投入使用。
４、工作开始前,工作负责人应组织召开班前会,对工作人员进行安全技术任务交底,对精神状态进行检查。
同时，工作负责人应加强施工现场监护,工作人员必须在指定的范围内工作,不得误入带电间隔。
５、工作结束后,认真清理工作现场,确认无误后,全体工作人员撤离现场,拆除临时遮栏, 办理工作终结手续。
六、安全技术措施１、组织试验前,组织全体人员学习设备动作原理,熟悉图纸,并交待技术要求及注意事项;２、试验前应认真对图纸进行审查;３、试验前熟悉操作要领，了解应急措施。
七、模拟试验试验前检查：核对10kV母联备自投装置定值与定值单一致；确认10kV系统处于分段运行方式即1号隔离变带10kV Ⅴ母运行，2号隔离变分别带10kV Ⅵ母运行，10kVⅤ母、Ⅵ母母联断路器1050在“分闸”和“试验”位，运行正常；母联处于冷备状态，外来电源断路器１０５２处于了备用状态，无故障及异常现象；备自投压板投入运行。
备自投装置调试报告
3.4闭锁条件检查
刚完成一次自投动作后。信号：“备投动作”、“备投闭锁”。
1DL、1ZKK和2DL、2ZKK均合上或均打开时，备自投无法进行自投。信号：“备投闭锁”、“开位异常”。
备用无压，即2PT电压低于整定值U3时，将不进行自投。信号“备投闭锁”、“备用无压”。该功能可根据需要进行投退。
交流伏安表 JD2-97G203 0.2级
试验负责人
试验人员
MFC2031-1型备自投装置调试报告
装置型号
MFC2031-1型
装置名称
备用电源自投装置
安装位置
380VⅢ段
生产厂家
阿城继电器厂
外观状况
良好
环境温度
27℃
试验日期
2010.8.17
页次
1/2
检验项目：
1、装置的外部检查。
检查回路是否符合装置设计要求，检查外部接线是否正确。
3.2充电条件检查:
当以下条件满足时，约10秒后备自投自动进入就绪状态：
1DL合，1ZKK合，2ZKK分，1PT电压正常，2PT电压正常。
检查结果：正确
3.3 动作过程检查:
1DL跳闸，备自投起动，先联跳1ZKK，确认其跳开后，合2DL和 2ZKK。
1ZKK跳闸，备自投起动，合2DL和2ZKK。
380V母线三相失压，电压低于整定值U2达整定延时时间T1后，备自投起动，先跳1ZKK，确认其跳开后再合2DL和2ZKK。
备自投起动后，在发出跳1ZKK命令约0.6s后，若1ZKK辅助接点信号未返回，装置将认为1ZKK拒动，为防止备用电源投入故障而不再发合2ZKK和2DL的命令。信号：“备投闭锁”、“开位异常”。
试验负责人
试验人员
CSB21dg-1数字式备用电源自动投入装置调试大纲
CSB21A-1数字式备用电源自动投入装置调试大纲拟制:_________________审核:_________________批准:_________________日期:_________________北京市四方保护与控制公司SIFANG PROTECTION &CONTROL Inc.1. 装置结构简介CSB 21A-1数字式备用电源自投装置采用四方公司统一外观的19/2英寸机箱,整面板结构。
本装置共有六块插件,从左至右依次为:交流插件(AC)模数变换插件(VFC)。
中央处理插件(CPU),逻辑插件(LOGIC)。
信号插件(SIGNAL)。
电源插件(POWER)。
在面板背后有一块人机对话板(MMI)。
在装置的面板上有一个双行16位液晶,一个四方键盘,一个复归按钮,一个串行接口和三个指示灯,从上至下为运行监视、动作、告警信号灯、串行口可在调试时联通PC机,利用PC机的调试软件进行调试。
装置正常运行时,运行监视灯亮,动作灯和告警灯均不亮。
备自投动作时动作灯亮,装置异常或故障时告警灯亮。
2. 面板显示及操作本装置的人机对话功能比较强大,全部菜单式操作。
一级菜单分为八项：VFC,SET,RPT,CLK,CRC,PC,CTL,ADR。
各一级菜单下有若干的二级菜单项,分别说明如下：VFC---DC(VFC为一级菜单，DC为二级菜单。
以下格式同)。
调整及检验装置的零漂值。
VFC---VI：用于调整及检查各通道的刻度。
VFC---ZK：用于显示阻抗值，本装置不响应此菜单。
VFC---SAM：用于打印装置一周的采样值,仅在接入打印机后,本菜单才起作用。
SET---LST：逐行显示及修改定值(..表示当前区)。
SET---SEL：软件切换定值区。
SEL---PNT：打印某区定值(..表示当前区)。
RPT---CPU：调CPU中存放的报告(0.1区)。
RPT---MMI：调MMI中存放的报告。
CLK：整定MMI板上的硬件时钟。
备用电源自动投入装置调试
备用电源自动投入装置调试一、备用电源自动投入装置及基本要求1.备用电源自动投入装置电力系统对发电厂厂用电、变电所所用电的供电可靠性要求很高，备用电源与备用设备自动投入装置就是当工作电源因故障被断开后，能自动而迅速地将备用电源与备用设备投入工作的自动装置，简称ATS装置。
2.备用方式ATS装置有两种备用方式：明备用和暗备用。
因装设了专用的备用变压器，故称为明备用的接线方式。
暗备用没有明显断开的备用电源，而是在正常情况下工作的分段母线间，靠分段断路器相互取得备用。
显然，每个工作电源的容量都应该按照两个分段母线上通过的总负荷来考虑，否则在ATS装置动作后，会造成过负荷运行。
3.备用电源自动投入装置优点（1）提高供电可靠性，节省建设投资。
（2）简化继电保护。
（3）限制短路电流。
由于ATS装置简单，投资少，可靠性高，同时具有上述优点，因而获得了广泛应用。
被看作是一种很好的安全、经济措施。
4.对ATS装置的基本要求（1）ATS装置应保证在工作电源或设备断开后，才投入备用电源。
（2）工作母线或设备上的电压，不论任何原因消失时，ATS装置均应动作。
（3）ATS装置应保证只动作一次。
实现这一要求的措施是：控制备用电源断路器的合闸脉冲，使之只能合闸一次而不能合闸两次。
（4）ATS装置的动作时间应使负荷的停电时问尽可能地短。
运行经验证明，ATS装置的动作时间以1～1.5s为宜，低电压场合可减小到0.5s。
（5）当电压互感器二次侧熔断器熔断时，ATS装置不应动作。
（6）备用电源无电压时，ATS装置不应动作。
（7）应校验ATS装置动作时过负荷的情况，以及电动机自起动的情况，如备用电源过负荷超过允许限度而不能保证电动机自起动时．应在ATS装置动作时自动减负荷。
如果备用电源投于故障，应使其保护加速动作。
二、备用电源自动投入装置典型接线图1．备用电源自动投人装置的组成（1）低电压起动部分。
其作用是当工作母线因各种原因失去电压时，断开工作电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
备用电源自投装置调试方案
批准：
审核：
编制：
正泰电气股份有限公司
海南矿业110kV铁矿变电站工程
2014年7月12日
目录
1. 工程概况及适用范围 (1)
2. 编写依据 (1)
3. 作业流程 (2)
4. 作业准备 (3)
5. 作业方法 (3)
6. 安健环控制措施 (6)
7. 质量控制措施及检验标准 (7)
1. 工程概况及适用范围
本作业指导书适应于变电工程备用电源自投装置的调试作业。
2. 编写依据
表2-1 引用标准及规范名称
3. 作业流程
3.1 作业（工序）流程图
图3-1备自投作业流程图
4. 作业准备
4.1工器具及仪器仪表配置
表4-1 主要工器具及仪器仪表配置
5. 作业方法
5.1作业条件检查
5.1.1检查工作的安全措施完善，二次隔离措施符合作业安全要求。
5.1.2检查屏柜及二次电缆安装完毕，符合试验条件。
5.1.3试验人员熟悉相关资料和技术要求。
5.1.4试验仪器符合要求。
5.2通电前检查：
5.2.1核对保护屏配置的连片、压板、端子号、回路标注等，必须符合图纸要求。
5.2.2核对保护装置的硬件配置、标注及接线等，必须符合图纸要求。
5.2.3保护装置各插件上的元器件的外观质量、焊接质量应良好，所有芯片应插紧，型号正确,芯片放置位置正确。
5.2.4检查保护装置的背板接线有无断线、短路和焊接不良等现象，并检查背板上抗干扰元件的焊接、连线和元器件外观是否良好。
5.2.5检查保护装置电源电压是否与实际接入电压相符。
5.2.6检查保护装置所配模块与实际配置的PT、CT相符合。
5.2.7保护屏接地是否符合要求。
5.2.8检查回路接线是否正确。
5.3绝缘检查
5.3.1分组回路绝缘检查：将装置CPU插件拔出，在屏柜端子排处分别短接交流电压回路，交流电流回路、操作回路、信号回路端子；用1000V兆欧表轮流测量以上各组短接端子间及各组对地绝缘。
其阻值应大于10MΩ。
5.3.2整组回路绝缘检查：将各分组回路短接，用1000V兆欧表测量整组回路对地绝缘。
其阻值应大于1MΩ。
5.4通电检查
5.4.1检查保护装置版本信息由厂家确认满足设计要求。
5.4.2按键检查：检查装置各按键，操作正常。
5.4.3时钟的整定与核对检查：调整时间，装置正常，将保护装置设置为当前时间，使装置停电5min以上，然后恢复电源，时钟走时应准确，保护装置时钟每24小时走时误差小于10秒；GPS对时已完善，核对各装置时间显示一致，并与后台计算机显示相符。
5.4.4装置自检正确，无异常报警信号。
5.4.5对保护装置保护、信号、控制回路上电应分别进行，检查各个回路之间是否完全独立，不存在串电现象。
5.4.6逆变电源检查：试验直流电源由零缓慢上升至80%额定电压值，此时面板上的电源指示灯应亮；直流电源调至80%额定电压，断开、合上逆变电源开关，逆变电源应能正常启动；装置仅插入逆变电源插件，分别在直流电压为80%、100%、115%的额定电压值时检验逆变电源的空载输出电压。
装置处于正常工作状态，其各项电压输出在允许范围内，一般要求不大于2%的额定输出值；直流电源消失时，保护不应动作，并应有输出接点以启动告警信号。
5.4.7打印机与保护装置的联机试验：进行本项试验之前，打印机应进行通电自检。
将打印机与微机保护装置的通信电缆连接好，将打印机的打印纸装上，并合上打印机电源。
将打印切换开关切换须打印的装置，进入主菜单的“打印”菜单，可选择打印定值、波形、报告和开入量变位信息。
表明打印机与微机保护装置联机成功。
5.5保护装置校验
5.5.1 零漂检查
进行零漂检查时，应对电压端子短接,电流回路断开防止感应引起误差，应在装置上电10min以后，零漂值要求在一段时间内保持在规定范围内；电流回路零漂在
-0.05~+0.05A范围内(额定值为5A)，电压回路在0.05V以内。
5.5.2通道采样及线性度检查
在各模拟量通道分别加入20%、50%、100%的额定值，装置采样应正确，同时加入三相对称电流、三相对称电压，查看装置采样，检查电流、电压相角正常。
5.5.3开入量检查：短接开入量输入正电源和各开入量输入端子，对照图纸和说明书，核对开入量名称，装置显示屏显示各开入量名称与实际一致。
5.5.4功能压板投退检查：分别投入和退出各功能压板时，检查保护显示屏显示信号正确。
5.5.5备自投逻辑功能检查：(以分段备自投为例)
（1）Ⅰ段母线失电且进线1无流,延时跳开1QF;在Ⅱ段母线有压的情况下,1QF 跳位开入后合3QF 。
（2）Ⅱ段母线失电且进线2无流,延时跳开2QF;在Ⅰ段母线有压的情况下,2QF 跳位开入后合3QF 。
（3）1QF 或2QF 偷跳时,合3QF 保证正常供电。
（4）为防止PT 断线时备自投误动,取线路电流作为母线失压的闭锁判据。
其常用接线方式如图5-1所示：
图5-1 防止PT 断线备自投误动的接线方式
1QF
BZT
Ⅰ
Ⅱ
2QF 3QF
5.6 整组传动试验
试验前检查屏柜及开关站就地设备其间的电缆芯线连接正确，并经过校线、紧线工序。
电缆芯线全部恢复正常。
开关场设有专人监视，观察断路器和装置的动作，中央信号装置的动作及有关光、音信号指示是否一致。
如果发生异常情况，则应立即停止试验，找出原因并改正后再继续进行；分别模拟Ⅰ母、Ⅱ母失压观察装置动作情况，现场开关跳闸、合闸正确。
各压板标示正确，检查闭锁逻辑正确。
5.7电流电压回路检查：
5.7.1检查所有与保护有关的二次电流、电压回路是否符合施工设计图和制造厂的技术要求。
5.7.2检查接入的电流、电压互感器准确等级是否符合要求，检查电流、电压互感器的变比是否与保护定值要求相同，检查电流、电压互感器的极性是否符合与保护装置要求。
5.7.3检查所有电流、电压的二次电缆连接是否正确。
5.7.4检查电流、电压回路的接地是否正确。
5.7.5检查所有电流、电压端子的连接片是否已连接、螺栓是否紧固。
5.7.6在一次侧加入适当的电流、电压在二次侧检查各装置采样正确，检查装置差动电流正确，检查电压切换回路正确。
5.8定值整定：
按定值单要求输入定值；定值核对包括装置参数定值、系统参数定值。
核对系统参数与现场实际参数相符合。
5.9结束：
恢复所有试验过程所解开的连接线，检查各连接端子连接良好。
检查电流、电压回路连接牢固。
核对压版名称标志完善。
6. 安健环控制措施
6.1控制措施
6.1.1要注意安全施工用电。
6.1.2本作业不会对本公司、周围的人群、地区带来影响。
6.2 危险点辨识
表6-1 危险点辨识及预控措施
7. 质量控制措施及检验标准
7.1 分组回路绝缘检查要求绝缘值大于10 MΩ。
7.2 整个二次回路绝缘检查要求绝缘值大于1.0 MΩ。
7.3 采样值与实际值要求小于5%。
7.4 保护动作要求在过量动作时在1.05倍可靠动作，在0.95倍可靠不动，时间测试要求在1.2倍动作值时测量。
在欠量动作时要求在0.95倍时可靠动作，在1.05倍时可靠不动，时间测试在0.7倍时测量。
