接近开关型号说明

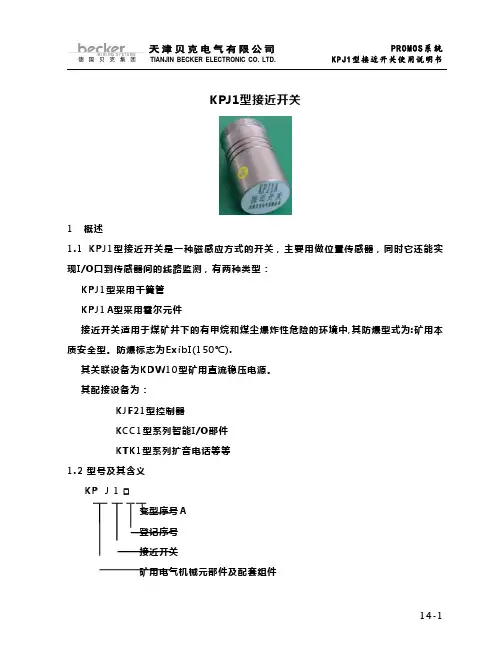

十四、KPJ1接近开关说明书
K P J1型接近开关1概述1.1K P J1型接近开关是一种磁感应方式的开关，主要用做位置传感器，同时它还能实现I/O口到传感器间的线路监测，有两种类型：K P J1型采用干簧管K P J1A型采用霍尔元件接近开关适用于煤矿井下的有甲烷和煤尘爆炸性危险的环境中,其防爆型式为:矿用本质安全型。
防爆标志为E x i b I(150℃).其关联设备为K D W10型矿用直流稳压电源。
其配接设备为：K J F21型控制器K C C1型系列智能I/O部件K T K1型系列扩音电话等等1.2型号及其含义K P J1变型序号A登记序号接近开关矿用电气机械元部件及配套组件其中变型序号A：霍尔元件式1.3使用环境及工作条件在下列环境条件下K P J1型接近开关应能正常工作：－工作环境温度：0-40℃；－平均相对湿度：不超过95％(+25℃)；－大气压力：（80-106）k P a；－无剧烈振动和冲击的场所；14-1－有甲烷和煤尘爆炸性危险的矿井环境中；－允许有溅水但无破坏绝缘的腐蚀性气体的矿井中。
2结构特征与工作原理2.1结构特征K P J1型接近开关外壳材质为黄铜，与系统的连接采用插座连接，整体采用浇封结构，零部件有防锈防蚀处理，紧固件有防松动的措施。
2.2外壳防护等级为I P54。
2.3工作原理接近开关吸合，短接47kΩ的电阻，以返回给智能I/O口不同的电压，读出开关动作，控制器接收相应的信息。
3技术特征3.1工作电压：8～12V D C3.2工作电流：M a x5m A3.3动作距离：M a x5m m3.4动作方式：磁感应式3.5输出正常时：51.7kΩ动作时：4.7kΩ4尺寸、重量外形尺寸： 32×60m m重量：0.15k g5使用5.1需位置传感器时，使用此产品。
5.2K P J1型接近开关最高允许电压D C12V。
5.3关联设备K D W10型矿用直流稳压电源。
5.4配接设备K C C1智能I/O部件,P R O M O S系统中其他和智能I/O部件相同的I/O接口14-25.5接入其他本安设备时，应经防爆部门审查同意方可接入。
东崎电气接近开关使用说明书
接近开关使用说明书感谢您对广东东崎电气有限公司产品的信赖，当您使用我公司产品时请务必参阅本说明，以免因操作失误而造成不必要的损失。
例：TKI-12N4C表示直插式插头连接型,直流电感式接近开关，外形为M12圆柱型，NPN常开，动作距离为4mm，最大输出电流为200mA.二、距离的设定※开关的动作距离请设定在80%检测距离（Sn）内，以免开关工作受温度、电压等影响。
※当检测其它金属时，开关有不同的动作距离。
(图1)※当开关用作测量动作频率或其它高速场合，请将开关的动作距离设定在1/2检测距离(Sn)，开关在此位置可获得最大的动作频率。
※电容式接近开关的动作距离设定，请参阅电容式接近开关的使用说明。
(见五)不锈钢铬镍铜铝二、接线图PNP(直流型)三、串联及并联NPN(直流型)直流二线型检测距离交流二线型(图1)电源电源交流串联交流并联若电源电压为220V，且串联数在3个以内，可使用上图的接法，否则请按下图方法通过继电器进行串联。
并联的开关A和B，若检测体接近开关A，开关A动作，负载电流流过开关A，开关A（B）两端电压降为10V，若此时检测体再接近开关B，因开关两端的电压为10V，开关B会因电压不足而不动作，只有当关闭开关A，使A（B）两端的电压升高至使用电压，开关B才动作，开关A关闭与开关B动作的时间间隔约为10mS，因而当需要多个接近开关并联时应注意开关相互之间的影响，一般请按下图通过继电器进行并联。
电源AC 电源※直流电源必须使用绝缘变压器，请勿使用自耦变压器；※电力线、动力线通过开关引线附近时，为防止开关误动作和损坏，请使用金属配管线。
四、注意事项※交流型开关,若电源电压为110V时,串联必须经过继电器使用；※交流型开关必须经过负载接电源,若直接将开关接电源会损坏开关。
电源AC 电源×错误接法√正确接法※接近开关的引线长度请在200米以下，以免电压降过大。
五、电容式接近开关的使用说明※电容式接近开关不仅能检测金属，而且能检测塑料、玻璃、水、油等物质，因各种检测体的导电率和介电常数、吸水率、体积的不同 故相应检测距离也不同，对于接地的金属可获得最大的检测距离。
德力西接近开关型号含义表
有触点型;
D:2线
式 U:槽形
继电器内置所在的电路； N:NPN 3线或4线
3; Y:圆扁形
E:常开.不引电输出
P:PNP 3线或4线
埋 Z:转头或分体 M:常闭.不引电输出
B:5线制
入 有字冠相同的
或 属模仿型号.
非
埋 用数字表示感
入 应面或体形。
或 有同体形时加
不 S表示非金属。
无表示为
标
导线l米4长。
(AC:90—250V) F:2线 A:3线制
1：无表示为 无表示 无表示或开关标 无表示
定型接头或导 为产品对 牌上注定距离。 即为瞬时
线引岀。
视端面或
动作型。
入 D:矩形
D:一开一闭
造型固定
式 E:两耳朵形
C:5线制
面。
2; H:安装孔椭形
非 O:环形
埋 P:平扁长方体
(DC:10—30V)
入 T:锤形
CD J 10
企接设 业近计 代开序 号关号
感应方式 光 D:漫射式 电 R:回射式 开 T:对射式 关
I:电感式 接 近 开 关
徳力西 接近开关型号含义表
装 外型结构
开关状态
电压与逻辑
联接方式 感应面
额定距离
附属功能
法 A:圆柱螺纹形
无触点型
l; B:圆柱无螺形 A:常开 B:常闭
埋 C:长方体
C:一开或一闭
接近开关 说明书
/接近开关使用说明书■ 接近开关● 感谢您对本公司产品的依赖，当您使用我公司产品时，请务必参阅本说明，以免因操作失误而造成不必要的损失。
●用途：适用于机床限位、检测、计数、测速、液面、自动线作定位发讯号等多种控制。
广泛应用于机械、矿山、冶金、塑料、纺织、烟草、电力、铁路、军工等部门。
● 产品型号 。
互换于本公司型号 。
接线图如图 。
■ 接线方式图1.PNP常开型（常闭） 4.NPN常开型（常闭）7.直流二线常开型（常闭）2.交流二线常开（常闭） 5.交流四线一开一闭8.交流二线常开常闭3.PNP常开+常闭型 6.NPN常开+常闭型9.交流五线触点输出■ 动作距离（Sa）设定● 开关的动作距离请设定在80％标准动作距离（Sn）内，以免开关工作受温度、电压等影响。
● 当检测其他金属时，开关有不同的动作距离（图1）● 当开关用作测量动作频率或其调整场合，请将开关的动作距离设定在1/2标准动作距离外，开关在此位置可获得最大的动作频率。
●电容式接近开关的动作距离设定，请参阅电容式接近开关的使用说明。
检测距离(mm)标准检测体 图2检测体大小对检测距离的影响■ 开关使用注意事项：● 直流电源必须使用绝缘变压器，请勿使用自耦变压器：● 严禁通电接线，严格按接线图上色标接线。
● 若有电路线，动力线通过天关引线附近时，为防止开关误动作和损坏，请使用金属管配线。
×错误接线 √正确接线● 交流接近开关一般不宜并联或串联使用。
建议改用继电器串，并联使用。
● 交流型开关，必须经过负载接电源，若直接将开关接电源会损坏开关。
×错误接线√正确接线● 接近开关的引线长度请在200米以下，以免电压降过大。
■ 电容式接近开关的使用说明● 电容式接近开关不仅能检测金属，而且能检测塑料、玻璃、水、油等物质，因各种检测的导电率和介电常数、吸水率、体积的不同故相应检测距离也不同，对于接地的金属可获得最大的检测距离。
■ 不同检测体和检测距离检测距离检测体(Sn为约定动作距离）● 电容式接近开关不宜安装在高频电场附近，如高频焊机、超声波发生器等，以免发生误动作。
欧姆龙接近开关说明书
Ẕ⌟⠽ԧⱘ䖍䭓d(mm)
E2K-X8M
䎱 行 10 X嗻 嗼 mm 8
ƶ50 t
X 6
4
2
0
5
10
ഄ䞥ሲ
䴲ഄ䞥ሲ ⦏⩗ 㣃䜮˄ᷥ㛖˅
ϭ⛃䝌˄ᷥ㛖˅
15
20
25
Ẕ⌟⠽ԧⱘ䖍䭓t(mm)
E2K-X15M
䎱 行 25 X嗻 嗼 mm 20
ƶd t=3mm
X
15
10
5
ഄ䞥ሲ
䴲ഄ䞥ሲ
⦏⩗ 㣃䜮˄ᷥ㛖˅ ϭ⛃䝌˄ᷥ㛖˅
1
E2K-C
⦏⩗ 㣃䜮˄ᷥ㛖˅
E2K-X E2K-F
0
5
10
15
20
25
Ẕ⌟⠽ԧⱘ䖍䭓t(mm)
E2K-L
E2KQ-X
E2J
E2K-X8M
䎱 行 10
X嗻 嗼 mm
8
ƶd t=3mm
X
ഄ䞥ሲ
6 䴲ഄ䞥ሲ
4
⦏⩗ 2
㣃䜮˄ᷥ㛖˅
ϭ⛃䝌˄ᷥ㛖˅
0
10 20 30 40 50 60 70
圆柱型
E2K-X
检测金属以外的物体。 通用螺纹安装型
䖥Ӵᛳ఼ ■金属以外，还可检测水、油、玻璃、塑料等非金属。 ■螺钉切割型。具有M12/M18/M30型等丰富的种类。 安装方便。 ■检测距离固定，非调整型。
Ӵᛳ఼ᣛफ
᷅ൟ
详情请参阅926页的 「请正确使用」。
㾦ൟ
ᬒ఼ߚ行
Ё㒻ൟ 种类
䴭⬉ᆍ䞣ൟ 本体
ˆ2. Eൟ˖Ẕ⌟ᰒ冫♃˄㑶˅ Yൟ˖ࡼᰒ冫♃˄㑶˅
䖥Ӵᛳ఼
Ӵᛳ఼ᣛफ ᷅ൟ 㾦ൟ ᬒ఼ߚ行 Ё㒻ൟ 䴭⬉ᆍ䞣ൟ ݊Ҫ ೈ䆒 ҟ㒡
LJ30A3-15-ZBX接近开关说明书
LJ30A3-15-ZBX接近开关说明书电感式接近开关LJ30A3-15-Z/BX
使用专业集成电路，性能更稳定
浪涌，过载，逆极性和短路保护
外壳材质: 黄铜镀絡
防护等级:IP67 (IEC)
使用电压：10-30VDC
安装方式非埋入式
检测距离[mm]10mm
外形尺寸[mm]M12*50
螺纹管尺寸[mm]M12*50
电源电压10-30VDC
输出方式NPN NO
响应频率100Hz
迟滞范围3…20﹪
温度漂移≤±10%
重复精度≤3%
负荷电流≤200mA
消耗电流≤10mA
压降≤1.5V
保护回路浪涌，过载，逆极性和短路保护
输出指示灯黄色LED
环境温度-40…100℃
环境湿度35…95%
防护等级IP67
外壳材质黄铜镀絡
接线方式2米电缆
接近传感器- 直流型
Dimension drawing
电感式接近开关LJ30A3-15-Z/BX 接近传感器- 直流型。
接近开关型号说明
直径∮12 SN：4mm MEIRDE E3F:18圆柱 E3F3:30圆柱 E3JK:50*50*18 E3JM:25*65*75 E3S:20*20*65 E3K80:24*50*80
直径∮18 SN：5mm MEIRDE
尺寸：17*17 SN:5mm FOTEK
尺寸：17*17 SN:5mm FOTEK
尺寸：17*17 SN:5mm FOTEK
尺寸：17*17 SN:5mm FOTEK
尺寸：17*17 SN:5mm AUTONICS
尺寸：25*25 SN:8mm AUTONICS
尺寸：25*25 SN:10mm AUTONICS
直径∮18 SN：10cm MEIRDE
直径∮18 SN：10cm MEIRDE
直径∮18 SN：10cm MEIRDE
直径∮18 SN：10cm MEIRDE
直径∮18 SN：10cm MEIRDE
直径∮18 SN：0-30cm MEIRDE
直径∮15 SN：2m MEIRDE
直径∮15 SN：5m MEIRDE
直径∮12 SN：2mm AUTONICS
直径∮12 SN：4mm AUTONICS
直径∮12 SN：4mm AUTONICS
直径∮12 SN：4mm AUTONICS
直径∮18 SN：5mm AUTONICS
直径∮18 SN：5mm AUTONICS
直径∮18 SN：8mm AUTONICS
直径∮8 SN：1.5mm MEIRDE 电感式及电容式接近开关、型号及含义
直径∮8 SN：1.5mm MEIRDE LJ 18A3 -5-Z/BX
TK接近开关使用说明书
感谢您对东崎电气公司产品的信赖，当您使用我公司产品时请务必参阅本说明，以免因操作失误而造成不必要的损失。
一、型号及含义
代号 电感式 电容式
接插型式 空白 无插头
直插式
弯插式
外形特点
S 小方柱型 W 扁平型 H 凸字型 8 M8圆柱型 12 M12圆柱型 18 M18圆柱型 22 M22圆柱型 30 M30圆柱型
AC 90～250V ≤5Hz
≤200mA(DC24V)
10～300mA
TK□-18□□□
外型 及
安装尺寸
5.0
45.0±0.2
() ()
M8×1.0
输出形式
型 NO常开
号 NC常闭 检测距离 设定距离 工作电压 动作频率 输出电流 安装方式
DC(三线制)
NPN
PNP
TK-8N2B
TK-8P2B
┄┄
检测距离
8.0mm
15.0mm
设定距离
1～8mm可调
2～15mm可调
工作电压 动作频率
D C 10 ～ 30 V AC 1 5 0～ 2 50 V
≤50Hz
≤ 10Hz
DC 10～30V ≤50Hz
AC 150～250V ≤10Hz
输出电流
≤200mA
10～200mA
≤200mA
10～200mA
5mm/8mm 5mm：0～4.0mm 8mm：0～6.4mm
DC 10～30V 5mm≤400Hz 8mm≤200Hz
≤200mA(DC24V)
AC 90～250V ≤20Hz 10～300mA
5mm:埋入式 8mm:非埋入式
KKTKC01-A/0-第3页
接近开关型号含义
接近开关型号含义，接近开关型号命名时间：来源：作者：
接近开关型号含义，接近开关型号命名，接近开关型号字母含义
◆ 接近开关型号命名方法,接近开关字母含义
序号分类标记含义
①开关种类无标记/Z 电感式/电感式自诊断C/CZ 电容式/电容式自诊断N NAMUR安全开关X 模拟式
F 霍尔式
V 舌簧式
②外形代号J 螺纹圆柱形B 圆柱形Q 角柱形L 方形
P 扁平形E 矮圆柱形U 槽形
G 组合形T 特殊形
③安装方式无标记非埋入式（非齐平安装式）M 埋入式（齐平安装式）
④电源电压
A 交流20-250V
D 直流10-30V(模拟量:15-30V) DB 直流10-65V
W 交直流20-250V
X 特殊电压
⑤检测距离0.8-120mm 以开关的感应距离为准
⑥
输出状态
K 二线常开
H 二线常闭
C 二线开闭可选SK 交流三线常开SH 交流三线常闭ST 交流三线开+闭。
欧姆龙接近开关各类不同型号信息
欧姆龙接近开关各类不同型号信息项目型号TL-Q5MD□TL-N7MD□TL-N12MD□TL-N20MD□检测距离5mm±10%7mm±10%12mm±10%20mm±10%设定距离0～4mm 0～5.6mm 0～9.6mm 0～16mm应差距离检测距离的10%以下检测物体磁性金属（非磁性金属回降低检测距离。
参考「特性数据」→851页）标准检测物体铁18×18×1mm铁30×30×1mm铁40×40×1mm铁50×50×1mm 响应频率＊500Hz电源电压（使用电压范围）DC12～24V 脉动(p-p)10%以下(DC10～30V)漏电流0.8mA以下控制输出开关容量3～100mA残留电压3.3V以下（负载电流100mA、导线长2m时）显示灯D1型：动作显示(红色)、设定显示(绿色) D2型：动作表示(红色)动作状态（检测物体接近时）D1型：NOD2型：NC 详见「输入输出段回路图」的时间图→852页保护回路负载短路保护、浪涌吸收环境温度工作时、保存时：各-25～+70℃(不结冰、结露 )环境湿度工作时、保存时：各35～95%RH(不结露 )温度的影响-25～+70℃温度范围内，+23℃时检测距离的±10%以下电压的影响额定电源电压±15%范围内，额定电源电压时检测距离的±2.5%以下绝缘电阻50MΩ以上(DC500V兆欧表)充电部整体与外壳间耐电压AC1,000V 1min 充电部整体与外壳间振动（耐久）10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h冲击（耐久）500m/s2 X、Y、Z各方向3次1,000m/s2 X、Y、Z各方向 10次保护结构IEC规格 IP67 〔JEM规格IP67g （耐浸型、耐油型）〕连接方式导线引出式(标准导线长2m)质量（捆包状态）约45g 约145g 约170g 约240g材质外壳耐热ABS 检测面附件使用说明书金属安装配件、使用说明书＊直流开关部的响应频率为平均值。
欧姆龙接近开关说明书
相互干扰 型号
A
B
尺寸
（单位： mm）
A
B
E2J E2K-X4M
80 70
E2K-X8M
150 110
E2K-X15M
300 200
926
外形尺寸
E2K-X4ME□ E2K-X4MY□
CAD᭄
E2K-X8ME□ E2K-X8MY□
E2K-X
（单位：mm） CAD᭄
80 φ21
60 17
20 4 4 φ10.7
高频电场的影响 当附近有可以产生高频电场的超声波洗涤装置、高频发生装 置、无线电收发机·移动电话及变频器等时会造成错误动作。 作为代表性的对架可参阅光电传感器的共通注意事项 「关于干扰」→1312页。
●安装时 紧固螺母时用力勿过大，且一定要使用止扣垫圈。
݊Ҫ ೈ䆒
φd
nm
ˆ
ҟ㒡
ᖙ乏ഄ
䞥ሲԧ
＊金属体时接地时又不接地时易造成动作的不稳定，因此必须接地。
0 10 20 30 40 50 60 70 Ẕ⌟⠽ԧⱘ䖍䭓d(mm)
E2K-X15M
䎱 行 25
X嗻 mm嗼 20
ƶ50 t
X
15
10
5
ഄ䞥ሲ
䴲ഄ䞥ሲ ⦏⩗
㣃䜮˄ᷥ㛖˅ ϭ⛃䝌˄ᷥ㛖˅
0
5
10
15
20
25
Ẕ⌟⠽ԧⱘ䖍䭓t(mm)
924
E2K-X
泄漏电流特性
E2K-X□MY
⊘ ⓣ
2.0
⬉
⌕嗻
m嗼 A
ˆ2. Eൟ˖Ẕ⌟ᰒ冫♃˄㑶˅ Yൟ˖ࡼᰒ冫♃˄㑶˅
䖥Ӵᛳ఼
Ӵᛳ఼ᣛफ ᷅ൟ 㾦ൟ ᬒ఼ߚ行 Ё㒻ൟ 䴭⬉ᆍ䞣ൟ ݊Ҫ ೈ䆒 ҟ㒡
接近开关型号
接近开关型号
在现代工业自动化生产中，接近开关扮演着至关重要的角色，它是一种能够检
测物体接近或离开的传感器，广泛应用于各种设备和机器中。
而不同的应用场景和需求也催生了各种型号的接近开关。
本文将介绍一些常见的接近开关型号及其特点。
型号A
型号A是一种常用的接近开关型号，它采用XXX技术，具有高精度和稳定性。
该型号的工作原理是XXX，能够在XXX范围内精确检测物体的接近与远离。
型号
A还具有XXX特点，例如XXX，XXX，适用于XXX等场合。
型号B
型号B是一种新型的接近开关产品，采用了XXX技术，可以实现XXX功能。
与传统接近开关相比，型号B具有更小的体积和更高的灵敏度，能够应对复杂环
境下的需求。
同时，型号B还具有XXX特点，例如XXX，XXX，适用于XXX等领
域的应用。
型号C
型号C是一种高端接近开关型号，采用了XXX技术，具有XXX功能。
该型号
在高温、低温等极端环境下表现优异，能够长时间稳定工作。
型号C的XXX特点
包括XXX，XXX，适用于XXX等高要求的场景。
结语
通过对接近开关型号的介绍，我们可以看到不同型号在功能和特点上存在差异，以满足不同需求和应用场景的要求。
在选择接近开关时，需要根据具体情况综合考虑各种因素，以确保设备和机器的正常运行和高效生产。
希望本文对您有所启发，谢谢阅读！。
E2A-M30LN30-M1-B1接近开关说明书
E2A-M30LN30-M1-B1接近开关说明书——⼯业安全保护专家E2A-M30LN30-M1-B1接近开关说明书全⾦属防撞型电感式传感器KJT-WYJ30MQS系列能检测各种⾦属物体，快速，⽆触点，寿命极长，动作可靠、性能稳定、频率响应快、使⽤寿命长、抗⼲忧能⼒强、防⽔、防震、耐腐蚀等特点。
⼴泛应⽤于机械、矿⼭、纺织、印刷、化⼯、冶⾦、轻⼯、阀门、电⼒、保安、铁路、航天等各个⾏业更重要的优点是：包括感应⾯在内的⼀体化不锈钢外壳。
在KJT-QS系列整个⼯作期间感应⾯都绝对不受任何液体，⽓体（不能腐蚀不锈钢）的侵扰。
感应⾯处的材料相对较厚，因此耐压性较好。
全⾦属外壳⼜使它们⽐传统传感器更具抗机械⼒。
因此克服了传统电感式传感器易被撞坏的弱点。
其他属性与传统的传感器⼀致，达到相关标准，可实现与传统电感式传感器的互换。
E2A-M30LN30-M1-B1型号接近开关类型屏蔽型尺⼨M30检测距离10mm±10％——⼯业安全保护专家精度《2%应差距离检测距离的20％以下检测可能物体磁性⾦属,⾮磁性⾦属会降低检测距离标准检测物体32*32*1t响应频率1000Hz电源电压（使⽤电压范围）DC12～24V AC90~250V 脉动(p-p)10％以下(DC10～30V)漏电流1mA以下控制输出开关容量3～200mA残留容量 2.5V以下（负载电流100mA、导线长2m时）显⽰灯动作显⽰动作状态（检测物体接近时）NO 、NC，NPN,PNP （两线制或者三线制）保护回路负载短路保护、浪涌吸收周围环境温度动作时、保存时：各-25～+75℃（不结冰、不结露）周围环境湿度动作时、保存时：各35～95％RH （不结露）温度的影响-25～+75℃的温度范围内＋23℃时、检测距离的±20％以下绝缘电阻50MΩ以下（DC500V兆欧表）充电部整体与外壳间耐电压AC1,000V 50/60Hz 1min 充电部整体与外壳间振动（耐久）10～55Hz 上下振幅1.5mm X、Y、Z各⽅向 2h 冲击（耐久）1,000m/s2 X、Y、Z各⽅向10回保护结构不锈钢连接⽅式导线引出式（标准导线长2m），连接器形式材质外壳不锈钢防松垫⽚铁亚铅镀层——⼯业安全保护专家——⼯业安全保护专家。
LR12BF02DNO 接近开关型号参数介绍
LR12BF02DNO 接近开关型号参数介绍
LR12BF02DNO 接近开关属于位置开关的一种，在其工作的时候不需要和一些运动部件进行直接的接触就可以进行开启或者是关闭的操作，例如，让有物体的距离属于接近开关可以感应到的动作的规定的距离范围内，那么我们不需要像接近开关施加任何的压力，开关就会直接的实现开启，因为接近开关的驱动直流电器或者是它的计算机装置可以直接的为开关的开闭操作提供一个指令。
因为在接近开关的内部安装有传感器，这样不需要对开关进行人工的点击或者是触碰，就可以自动的进行相对应的操作，同时还可以确保有一个非常稳定的开闭操作，性能也是非常的稳定的，而且还可以在很短的时间内实现对于操作的响应，同时使用寿命也非常的长。
产品图片 Photo 输出方式I / O mode 产品名称/型号 LR12BF02DNO 接近开关
直流两线常开 直流两线常闭 直流三线NPN 常开 直流三线NPN 常闭 直流三线PNP 常开 直流三线PNP 常闭
交流两线常开
交流两线常闭
电气接线图 Connection diagram
规格参数 Specification
安装方式
埋入式/非埋入式；插件式/
引线式 测距 2；4；6；8；10（mm ）
尺寸规格
M12
电源电压 10..36VDC
涟波 <10% 空载电流
<10mA
最大负载电流 100mA 120mA
电压降 <1.5V
<6V
迟滞
<15%（Sr ） 开关频率 800Hz
500Hz
防护等级 IP67 过载保护电流
150mA 感应面材质
PTFE （特氟龙）
本文内容来源南京凯基特官网。
接近开关的常用型号及技术参数、选用
一、接近开关的型号含义
一、接近开关的型号含义
序号 分 类 ① 开关种类
标记 无标记/Z
C/CZ N X F V
含义 电感式/电感式自诊断 电容式/电容式自诊断
NAMUR安全开关 模拟式 霍尔式 舌簧式
一、接近开关的型号含义
序号 分类
②
外形代号
标记
J B Q L P E U G T
含义 1.5米引线 2米引线（A3为3米）以此类推 内接线端子 CX16二芯航插（C5为五芯）类推 塑料螺纹四芯插 金属螺纹四芯插 塑料四芯插 CS12二芯航插（C5为五芯）类推 M8三芯插 S3多功能插 特殊接插件
一、接近开关的型号含义
序号
分类
⑧
感应面方向
标记 无标记
Y W S M
含义 对端 左端 右端 上端 分离式
二、接近开关的常用型号 有LJ、3SG、LXJ18等多种系列。
三、接近开关的技术参数
技术 参数
主要有型式、动作距离范围、动作频 率、响应时间、重复精度、输出型式、工 作电压及输出触点的容量等。
四、接近开关的选用
对于不同的材质的检测体和不同的检测距离，应选用不同类型的 接近开关，以使其在系统中具有高的性能价格比，为此在选型中应遵 循以下原则：
一、接近开关的型号含义
序号
分类
⑥
输出状态
标记
K H C SK SH ST NK NH NC PK
含义
二线常开 二线常闭 二线开闭可选 交流三线常开 交流三线常闭 交流三线开+闭 三线NPN常开 三线NPN常闭 三线NPN开闭可选 三线PNP常开
一、接近开关的型号含义
序号
分类
接近开关怎么选择型号说明书
接近开关怎么选择型号说明书接近开关型号及含义图如下：
接近开关接线图大全如下：
新型集成化接近开关：
新型集成化接近开关，是理想的电子开关量传感器。
它具有体积小，频率响应快，电压范围宽，重复精度高，抗干扰性能强，使用寿命长。
广泛用于冶金、化工、酒厂、烟草、矿山、纺织、机械、轻工、电力、铁路、自动化流水线等，也适用于机床限位、计数、测速、液面、保护等各种控制，具有耐腐蚀，耐振动等特点。
正确使用方法：
注意事项：
1.直流电源应使用绝缘变压器，并确保稳压电源纹波VPP≤10%。
2.如有电力线，动力线通过开关引线周围时，防止开关损坏或误动作，将电金属管套在开关引线上并接地。
3.开关使用距离请设定在额定距离的2/3以内，以免受温度和电压影响。
4.严禁通电接线，应严格安接线输出回路原理图接线。
5.用户如有特殊规格或需标，请与我厂联系，并给予定做。
接近开关手册
传感器礼包完整版资料手册
fae@ - 1 -接近开关手册
1、接近开关I：LJ18A3-8
电气特性：
U:10-36VDC
I:300mA
Sn:8mm
尺寸：
传感器直径:18mm
传感器长度:60mm
引线长度：110cm
这是NPN 常开型电感式接近开关。
常见的接近开关工作电压多在10VDC 以上。
亿学通的这两款接近开关最低电压可以在6V，方便了机器人或智能车载电源使用。
2、接近开关II：LJ12A3-4
电气特性：
U:10-36VDC
I:300mA
Sn:4mm
尺寸：
传感器直径:12mm
传感器长度:60mm
引线长度：110cm
这两款接近开关，除了传感器尺寸和检测距离有差别外，其他的用法和结构都是一样的。
有些用户不明白图中接线的意思。
图中电路表示的是：输出管脚（黑色）和电源之间加一个负载，如继电器；在机器人上使用的时候，只需要在输出和电源加一个1K 的上拉电阻即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接近开关的特性
检测物体的大小和检测距离检测物体的厚
度和检测距离
检测物体材料和镀层等造成的影响
当检测物体
大于标准检
测物体时
高频振荡时
铜
厚达到
ｔ＝０．０１ｍｍ时
磁性金属
检测
距离基本上没有
变化
对不同型
号的产品影响
不同
厚度确定
检测距离
的变化
型
ZLJ-A
检
测
距
离
１
检
测
距
离
改变标准检测物体的厚度时
X
标准检测物体由于形成材料或
各种镀层的影响X
材料
铁
不锈钢
黄铜
铝
铜
约１００％
检测距离会改变
请取１ｍｍ以上
检测距离要缩短
１
注意事项及串并联连接
型传感器必须用带有本质安全型的隔离放大器对它进行驱
动
并联连接
对于全电流
传感器
并联连接
当串联时
它减低了在负载上
可利用的电压
不能低于负载上的最小工作电压并且
要考虑到电网电压的波动双线交流传感器
漏电流相加
须考虑小继电器的维持电流应大于相加的漏电流
串联
三线直流与三线直流传感器的串联双线交流传感器的串
联
机械开关与交流传感器的串联
ｂｎ＋ｂｕ－
５
0V
图
1
电感式接近开关
振荡器即是由缠绕在铁氧化磁芯上的线圈而构成的
振荡电路在其前方产
生一个高频交变的电磁场
并到达感
应区时从而导致振荡
电路振荡减弱即称之为阻尼现象
即被开关的后置电路放大处理并转换为一具
确定的输出信号从而达到
非接触式目标检测之目的见图
接线示意图
NO NO NC
DC NC NO NC NO NC DC NO
AC NO
AC NC
芯线外皮
防护等级
温度
壳体材料
IP67
-20+70
ABS
18mm 18mm
检测距离:f
5cm
６．．．１０
25mm25mm
特殊型号可按用户要求设计生产
35mm35mm特殊型号可按用户要求设计生产
特殊型号可按用户要求设计生产
特殊型号可按用户要求设计生产
式-20+70
直径48mm
产品型号接线方式
直径55mm
产品型号接线方式
直径80mm
产品型号
接线方式
ＶＰＬ－Ｔ８０３５ＢＮＲＩ－ＶＰＬ－Ｔ８０３５ＢＰＲＩ－ＶＰＬ－Ｔ８０４０ＢＮＲ－
-20+70red
直径为18mm
产品型号接线方式ＶＳＣ－Ｂ１８Ｉ－５ＢＮＡ。
