线路更换耐张绝缘子作业指导书
35～500kV架空输电线路停电更换整串耐张绝缘子标准化作业指导书
序号
防范类型
危险点
控制措施
1
触电
作业开始前未进行验电、挂接地线
1）工作负责人宣读完工作票、交待安全措施后，各工作组应在工作地段各端和工作地段内有可能反送电的各分支线都应进行验电和接地。
2）验电时应带绝缘手套，并设专人监护。与带电体保持足够的安全距离。
临近带电体作业，对带电体安全距离不够
现场设监护人，必须满足安全规程表4临近或交叉其他电力线工作的安全距离规定。
2）杆塔上摆放物件时要采取防坠落措施。塔杆下作业人员要正确戴安全帽
7
导线脱落
更换绝缘子未使用二次保护绳
移动导线作业前应做好二次保护
8
特殊环境及异常天气
危及作业人员安全
1）作业指导书及施工方案应结合现场环境制定相应的安全措施。在现场环境发生变化后安全措施应及时根据现场情况作出相应的调整
2）遇有异常天气影响作业安全时，工作负责人和监护人应及时停止工作。
9
地钻
3～5T
只
1
配合机动绞磨使用。
10
钢丝绳
φ14～20
米
配合机动绞磨使用，根据现场实际选择型号及长度。
11
钢丝绳套
φ14～20
根
2
根据电压等级选择，根据现场情况调整数量。
12
后备保护绳
3.0m×12T(锦纶绞制) 220kV用4.8m×12T(锦纶绞制）500kV用
副
1
根据电压等级及导线型号选择，根据现场实际调整长度（也可用钢丝绳）。
3
工作任务
作业时间
作业地点
工作负责人
采用的作业方法
使用紧线装置转移导线荷载后更换整串绝缘子
4工作日程安排
输变电工程 更换耐张绝缘子作业指导书
停电更换耐张绝缘子作业指导书前言为贯彻电力生产“安全第一、预防为主”的方针，正确执行安全生产的有关规定，确保输电线路在检修的情况下的设备及人身安全，确保设备的完好率和可用率，做到安全可靠，保质保量。
根据安全生产有关规定，结合本局检修工作的实际情况，特制定本作业指导书。
本作业指导书对停电更换耐张绝缘子的操作步骤、技术要点、安全注意事项、危险点分析及控制措施等方面进行了详细的规范，用于指导本局输电线路检修人员更换耐张绝缘子工作。
目次1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及控制措施 (2)6 作业准备 (5)7 作业周期 (7)8 工期定额 (8)9 设备主要参数 (8)10 作业流程 (8)11 作业项目、工艺要求和质量标准 (9)12 作业过程中可能出现的异常现象及对策 (12)13 作业后的验收与交接 (12)附录A更换耐张绝缘子记录表 (13)1 范围本作业指导书适用于本局管辖35kV~500kV交流架空输电线路上停电更换耐张绝缘子工作。
2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GBJ50233—2005 110~500kV架空送电线路施工及验收规范DL 409—91 电业安全工作规程（电力线路部分）DL/T 741—2001 架空送电线路运行规程Q/CSG 1 0005—2004 电气工作票技术规范（线路部分）3 支持文件绝缘子的合格证、出厂试验报告、安装说明等文件资料。
4 术语和定义4.1 绝缘子insulator用于支持或悬挂导线，并使导线与接地杆塔绝缘。
绝缘子必须有足够的电气绝缘强度和机械强度。
带电更换500kV耐张整串绝缘子作业指导书
带电更换500kV耐张整串绝缘子作业指导书Q/41DL 10102032-2004A1 适用范围本指导书适用于河南省电力公司500kV输电线路上带电整串更换耐张绝缘子作业。
2 相关引用标准下列文件中的条款通过本标准的引用而成为本标准，凡注明日期的文件，其随后的修订版均不适用本标准，凡不注明的引用文件，其最新版本适用于本标准。
《电业安全工作规程》（电力线路部分）DL409-91《架空送电线路运行规程》DL/T741-2001《110kV-500kV架空电力线路施工及验收规范》GBJ233-1990《电力工人技术等级标准》《带电作业操作导则》《高压送电线路带电作业现场操作规程》3 天气条件及作业现场要求应在良好天气下进行。
如遇雷、雨、雪、雾不得进行带电作业，风力不大于5级，一般不宜进行带电作业。
4 作业人员工作负责人1名（监护），塔上专责监护人1名，等电位作业人员1名，塔上作业人员2名，地面作业人员4名，共9人。
要求熟悉电力生产的基本过程以及电力设备的原理及结构，掌握现行《电业安全工作规程》和工作现场的有关安全规定。
工作负责人必须有5年以上500kV线路带电作业施工和检修经验，并在安监部门备案。
5 主要设备及工器具参见附表A6 作业程序及质量要求7 危险点分析及作业安全注意事项7.1 登塔平稳，手脚不乱。
7.2 安全带系在牢固部件上并且位置合理，便于作业。
7.3 操作绝缘工具时应戴清洁干燥的手套，并应防止绝缘工具在使用中脏污和受潮。
绝缘操作杆的阻值不应低于700MΩ。
7.4 地电位作业人员与带电体保证3.6米以上安全距离。
7.5 绝缘工具要在帆布上摆放、组装，防止受潮破损。
上下工具时要防止相互碰撞。
7.6 再检查导线承力装置各处受力正常后，等电位作业人员才能将碗头与绝缘子球头脱开。
7.7 杆塔上移位时，不得失去保护，打好二防绳，地面人员注意高空作业情况，防止高空坠物砸伤地面人员。
7.8 高空作业上下工具时，严禁抛仍，拆除的金具材料妥善保存。

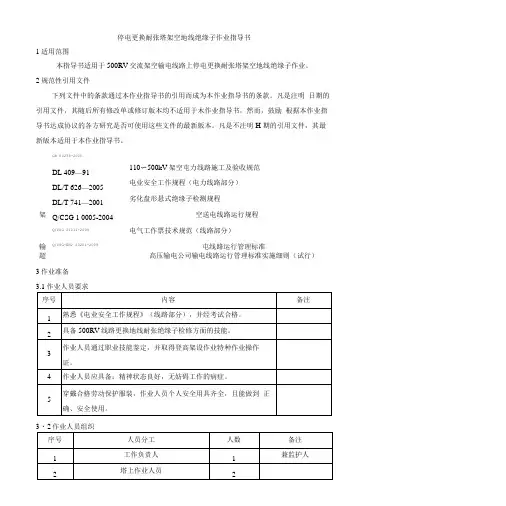

停电更换耐张塔架空地线绝缘子作业指导书.doc
GB 50233—2005DL 409—91DL/T 626—2005 DL/T 741—2001Q/CSG 1 0005-2004 Q/CSG 21011-2009Q/CSG-EHV 20201-2009 停电更换耐张塔架空地线绝缘子作业指导书1适用范围本指导书适用于500RV交流架空输电线路上停电更换耐张塔架空地线绝缘子作业。
2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于木作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明H 期的引用文件，其最新版本适用于本作业指导书。
110〜500kV架空屯力线路施工及验收规范电业安全工作规程（电力线路部分）劣化盘形悬式绝缘子检测规程架空送电线路运行规程电气工作票技术规范（线路部分）输屯线路运行管理标准超高压输电公司输电线路运行管理标准实施细则（试行）3作业准备工具材料注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定。
4作业所需时间不含前往工作地点的时间，完成该项工作所需时间约为1小时。
5作业安全及预防控制措施6作业程序作业步骤存在的主要风险主要技术及质量控制点6.1准备工器具及材料搬运、安放工具要轻拿轻放，对安全工用具、个人防护用品及材料进行检查，确保满足使用要求。
6・2办理工作票，召开班前会1、按照《电气工作票技术规范（线路部分）》执行。
2、工作负责人向全体工作人员讲解工作存在的风险，交待安全措施，填写班前会记录表并签字确认。
5.3调度许可工作核对设备名称工作人员携带工具及材料到达工作现场；获得调度许可工作后，工作负责人按工作票核对线路名称、杆塔编号及线路色标。
6.4宣读工作票。
1、工作负责人召集全体人员列队，宣读工作票；2、工作负责人向全体工作人员讲解工作存在的风险，现场交待安全措施，技术措施及有关注意事项；并了解工作人员的精神状况，均无问题后，方可开始作业。
110kV线路更换耐张绝缘子作业指导书
编号：Q/xxx 110kV xx线停电更换耐张塔双串绝缘子串作业指导书工作负责人： ____________作业日期年月日时至年月日时xx供电公司xxx1范围本指导书适用于黄石供电公司输电线路部110KV XX线停电更换耐张单串绝缘子的检修作业。
2引用文件GBJ 233-1990 110 〜500kV架空电力线路施工及验收规范DL/T 5092-1999 110-500KV 架空送电线路设计技术规程GB/T 19001-2000 质量管理体系要求DL 409-1991 电业安全工作规程（电力线路部分）DL/T 741-2001 架空送电线路运行规程国家电网生[2004]503号关于印发《国家电网公司现场标准化作业指导书编制导则（试行）》的通知现场标准化作业指导书编制导则3修前准备3.1施工组织3.2准备工作安排3.2人员要求V序号内1本周期体检合格，作业前精神状态良好2《安规》考试合格3具备更换绝缘子的操作技能及具备登高作业证书3.3工器具V序号名称1传递绳2导线保护绳容责任人备注型号/规格单位数量备注0 12 X 40m条1按作业小组配备0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排序号内容标准责任人备注现场勘查, 查阅图纸资料明确作业任务、技术标准1工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定2标准化作业指导书学习明确危险点、工作步骤、人员及任务分工3填写工作票按生产计划43.2人员要求V序号内容责任人备注1 本周期体检合格, 作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3 工器具V序号名称型号/ 规格单位数量备注1传递绳0 12X 40m条1按作业小组配备2导线保护绳0 17.5 X 2m条1按作业小组配备5 关系协调：负责本次施工中的关系协调3.2 准备工作安排。
220kV线路带电更换耐张整串绝缘子作业指导书
220kV线路带电更换耐张整串绝缘子作业指导书工作线路名称：工作班组：工作负责人：作业日期年月日时分至年月日时分1、适用范围:适用于220kV线路上带电更换耐张整串（单串）绝缘子。
引用文件：国家电网生（2006）935号《架空输电线路管理规程》国家电网公司《110（66）kV～500kV架空输电线路运行规范》国家电网公司《110（66）kV～500kV架空输电线路检修规范》国家电网公司《110（66）kV～500kV架空输电线路检修导则》国家电网生技[2005]173号《110（66）kV～500kV架空输电线路检修规范》国家电网Q/GDW1799.2-2013 《国家电网公司电力安全工作规程》（线路部分)DL/T 800 电力企业标准编制规则、Q/GDW 1 安全生产健康环境质量管理体系基础和术语Q/GDW 2 安全生产健康环境质量管理体系规范而编制。
GB 6568．1—2000 带电作业用屏蔽服装GB／T 18037—2000 带电作业工具基本技术要求与设计导则GB 13035—2003 带电作业用绝缘绳索GB 13034—2003 带电作业用绝缘滑车GB/T 14286—2002 带电作业工具设备术语国家电网安监[2009]664号《国家电网公司安全工作规程》（电力线路部分）DL/T 741—2010 架空输电线路运行规程DL/T 626－1997 盘形悬式绝缘子劣化检测规程GB/T 2900.55—2002 电工术语带电作业DL 779—2001 带电作业用绝缘绳索类工具DL 779—2001 带电作业用绝缘绳索类工具国家电力公司1997.7 《带电作业管理制度》国家电力公司1997.10 《带电作业操作导则》GB 50233—2005 《110～500kV架空送电线路施工及验收规范》2、作业前准备1.地面电工将前、后端卡具、紧线拉杆、托瓶架等分别传至塔上。
塔上电工、等电位电工和地面电工相互配合，按程序组装好2.工具组装完毕检查无问题后，塔上电工收紧紧线丝杠，将绝缘子串的张力转移到绝缘上，要求两杆收力均匀相等，并调整好托瓶架1.检查前后端卡具、丝杠、紧线拉杆各受力部件无问题后，等电位电工拔掉弹簧销，使绝缘子串与二联板脱离。
110kV线路更换耐张绝缘子作业指导书
编号:Q/×××110kV××线停电更换耐塔双串绝缘子串作业指导书编写：年月日安全: _________ _____年___月___日审核：年月日批准：年月日工作负责人：作业日期年月日时至年月日时××供电公司×××1围本指导书适用于供电公司输电线路部110KV××线停电更换耐单串绝缘子的检修作业。
2 引用文件GBJ 233-1990 110～500kV架空电力线路施工及验收规DL/T 5092-1999 110-500KV架空送电线路设计技术规程GB/T 19001-2000 质量管理体系要求DL 409-1991 电业安全工作规程(电力线路部分)DL/T 741-2001 架空送电线路运行规程国家电网生[2004]503号关于印发《国家电网公司现场标准化作业指导书编制导则（试行）》的通知现场标准化作业指导书编制导则3 修前准备3.1 施工组织√序号容责任人备注1 施工总负责人：全面负责本次停电施工2 技术负责人：负责本次停电技术措施及施工中的一切技术难题3 安全负责人：负责本次停电施工的安全及监护4 材料负责人：负责本次停电施工所有材料的领取、发放、保管及退换5 关系协调：负责本次施工中的关系协调3.2准备工作安排√序号容标准责任人备注1 现场勘查,查阅图纸资料明确作业任务、技术标准2 工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定3 标准化作业指导书学习明确危险点、工作步骤、人员及任务分工4 填写工作票按生产计划3.2人员要求√序号容责任人备注1 本周期体检合格,作业前精神状态良好2 《安规》考试合格3 具备更换绝缘子的操作技能及具备登高作业证书3.3工器具√序号名称型号/规格单位数量备注1 传递绳φ12×40m 条 1 按作业小组配备2 导线保护绳φ17.5×2m 条 1 按作业小组配备3 兆欧表5000V 台１按作业小组配备4 传递滑车1t 个 2 按作业小组配备（带绳套2个）5 安全带套 2 按作业小组配备6 丝杠或手板葫芦 1.5t 个 1 按作业小组配备7 U型环7t 个 2 按作业小组配备按作业小组配备（大于25mm2的多股8 接地线组 2软铜线）9 验电器套 2 按作业小组配备（110kV专用）10 人身后备保护速差保护2米个 1 按作业小组配备11 脚手架3米根 2 操作人员备用√序号名称型号/规格单位数量备注12 卡具SDK36-20 副 13.4材料√序号名称型号/规格单位数量备注1 防污绝缘子XWP-×片×按设计领取及更换2 绝缘子XP-×片×按设计领取及更换3 开口销、弹簧销个若干备用3.5危险点分析√序号容1 人员：不严格执行保证安全的组织措施及技术措施，可能发生人员触电2 高空坠落：攀登铁塔时由脚钉松动或没有抓稳踏牢，作业时安全带没有系在牢固的构件上或扣环没有扣牢，可能发生人员从高空坠落3 物体打击：塔上作业人员扔工具、材料，地面人员不戴安全帽，作业点下方有人，可能发生人员遭受物体的打击4 物体打击：工器具失灵，可能导致绝缘子串脱落，瓷瓶串收紧前应检查工器具连结情况是否牢固可靠，并打好导线后备保护绳。
电力公司带电更换耐张绝缘子作业指导书
电力公司带电更换耐张绝缘子作业指导书4.1 适用范围本作业指导书适用于配电线路线路带电更换耐张绝缘子。
本作业指导书包含了带电作业工序、工艺质量记录卡。
4.2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
4.2.1《电业安全工作规程》﹝电力线路部分﹞（DL409-1991）4.2.2《带电作业技术管理制度》（国家电网公司1997）4.2.3《带电作业操作导则》（国家电网公司1997）4.2.4《配电线路带电作业技术导则》GB/T 18857-20034.2.5《架空配电线路及设备运行规程》SD 292-884.3 天气及作业现场要求4.3.1带电作业工作应在良好天气下进行。
如遇雷、雨、雪、雾天气不得进行带电作业。
风力大于5级时，一般不宜进行带电作业。
4.3.2作业现场要求线路顺公路架设，公路宽5米以上绝缘斗臂车能够到达；如有低压线同杆架设，其低压线对10kV下层导线的距离不得小于1.5米，杆高19米以内。
4.5 作业人员职责分工4.5.1工作负责(监护)人，定员1人，职责：负责本次工作任务的人员分工、工作前的现场查勘、作业方案的制定、工作票的填写、办理工作许可手续、召开工作班前会、负责作业过程中的安全监督、工作中突发情况的处理、工作质量的监督、工作后的总结；4.5.2斗内作业人员，定员1人，职责：负责本次作业过程中的主要作业、根据作业的位置布置、拆除绝缘保护、带电更换耐张绝缘子，根据作业需要指定工作斗位置。
4.5.3工作斗操作人员（兼辅助作业），定员1人，职责：配合主要作业人员调整工作斗位置、辅助设施绝缘保护、协助主要作业人员进行作业、在主要作业人员作业的过程中对其实施监护。
4.5.4地面配合工作人员，定员1人，职责：协助工作负责人在地面对斗内人员进行监护、做好工作前的工器具的准备工作、配合斗内作业人员作业。
4.8带电作业工序、工艺质量记录卡。
220KV线路带电更换耐张绝缘子串中一串绝缘子作业指导书
Q/GZDW 贵州电网公司企业标准220KV线路带电更换耐张绝缘子串中一串绝缘子作业指导书贵州电网公司附录A作业过程控制表贵州电网公司220kV线路采用绝缘软梯进入等电位作业法带电更换耐张绝缘子串中一串绝缘子作业指导书作业指导书编号：作业前准备人员共7人，即工作负责人（安全监护人）1人，塔上电工2人，地面电工4人必要试验设备及机具绝缘拉板1套，托瓶架1副，绝缘滑车2个，绝缘绳扣2个，绝缘操作杆1根，火花间隙测试杆1根，绝缘无极绳3条，绝缘软梯1副，绝缘后备保护绳1条，大刀卡具1套，丝杠1根，拨给销钳2个，跟斗滑车1个，屏蔽服2套，绝缘安全带3条，导电鞋1双，安全帽7顶，兆欧表1块，防潮苫布1块选用试验设备及机具材料检测合格的与工作线路同型号的绝缘子，弹簧销子4个序号关键作业工序工艺标准注意事项1 现场复勘作业条件工作负责人核对工作地点线路名称、杆塔号；确保作业地点与工作任务单或工作票地点相符；工作负责人组织核查作业杆塔是否具备登杆条件；作业现场是否满足作业要求；杆塔杆根埋深符合要求、拉线系统完好，具备登杆作业条件；作业现场满足作业要求；导地线截面要求采用软梯架作业时，钢芯铝绞线不小于120平方毫米，钢绞线不小于50平方毫米，铜绞线不小于70平方毫米。
工作负责人核查气象条件；天气晴好、无雷、雨、雪、雾；风力不大于10.7米/秒；2 办理工作许可手续工作前工作负责人与调度联系，根据作业情况确定是否需退出重合闸，组织作业人员进入作业现场。
核实作业许可手续已办理完毕,确保与作业线路名称一致，确保与作业线路名称一致。
3 召开班前会工作前工作负责人组织作业班人员列队宣读工作票，交待安全注意事项、技术措施、作业方法、危险点分析及预控措施，明确分工。
工作人员清楚工作内容及工作注意事项后，在工作票上签名确认。
4 布置工作现场、准备作业工器具工作负责人组织在工作现场按规定要求设置相关警示标志。
警示标志完备；按安规要求实施。
35kV线路停电更换耐张塔双串单片绝缘子作业指导书
编号: Q/BC-AZ-030
35kV线路停电更换耐张塔双串单片绝缘子作业指导书（范本）
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
天津电力公司北辰供电分公司
1范围
本作业指导书适用于天津电力公司北辰供电分公司更换35kV线路耐张塔双串单片绝缘子作业。
2 引用文件
国家电网公司电力安全工作规程（电力线路部分）
DL/T 741—2001《架空送电线路运行规程》
DL/T 5009.2—2004《电力建设安全工作规程》第二部分：架空电力线路
天津电力公司《天津市电力公司架空送电线路运行规程》
3 作业准备
3.1准备工作安排
3.2 召开班前会3.3人员要求
3.4工器具
3.4材料
3.5危险点分析
3.6安全措施
3.7作业分工
4作业程序
4.1作业开工
4.2作业内容及标准
4.3竣工
5消缺记录
6 验收总结
7 指导书执行情况评估。
35kV-110kv线路更换耐张单联整串绝缘子作业指导书(修改)
编号：Q/×××35kV－110kV××线更换耐张单联整串绝缘子作业指导书(范本)编写：年月日年月日年月日作业负责人：作业日期年月日时至年月日时××供电公司×××1适用范围适用于陕西省地方电力（集团）××分公司带电更换××kV××线路××＃杆塔××号侧××相耐张单联整串绝缘子。
2引用文件—2000 带电作业用屏蔽服装GB／T 18037—2000 带电作业工具基本技术要求与设计导则GB 13035—2003 带电作业用绝缘绳索GB 13034—2003 带电作业用绝缘滑车GB/T 14286—2002 带电作业工具设备术语GB/T—2002 电工术语带电作业国家电网安监[2009]664号国家电网公司安全工作规程［线路部分］DL／T 699—1999 带电作业用绝缘托瓶架通用技术条件DL 779—2001 带电作业用绝缘绳索类工具国家电力公司1997.7《带电作业管理制度》国家电力公司1997.10《带电作业操作导则》DL/T 741-2001 架空送电线路运行规程3修前准备4 作业程序1.地面电工将翼型卡、绝缘拉板、托瓶架等分别传至塔上。
地电位电工、等电位电工和地面电工相互配合，按程序组装好工具，并关好前卡保护销2.工具组装完毕检查无问题后，地电位电工拔出横担侧第一片弹簧销，等电位电工拔出导线侧第一片弹簧销3.地电位电工安装好绝缘子串起吊滑轮及无极绝缘传递绳，并系好需更换的绝缘子串4.地电位电工收紧紧线丝杆，将绝缘子串的张力转移到绝缘拉板上，并调整好托瓶架1.检查翼型卡、拉板各受力部件无问题后，等电位电工使绝缘子串与导线联接金具脱离，并将绝缘子串复位绳装好2. 地电位电工在地面电工配合下，利用无极绝缘传递绳将被更换的绝缘子串落至地面4.4 消缺记录4.5 验收总结4.6 指导书执行情况评估检修施工线路区域的基本状况及地形地貌。
110kV输电线路带电更换耐张整串绝缘子作业指导书
110kV输电线路带电更换耐张整串绝缘子作业指导书工作线路名称：工作班组：工作负责人：作业日期年月日时分至年月日时分1、适用范围：适用于110kV线路带电更换耐张整串绝缘子。
2、引用文件国家电网生（2006）935号《架空输电线路管理规程》国家电网公司《110（66）kV～500kV架空输电线路运行规范》国家电网公司《110（66）kV～500kV架空输电线路检修规范》国家电网公司《110（66）kV～500kV架空输电线路检修导则》国家电网生技[2005]173号《110（66）kV～500kV架空输电线路检修规范》国家电网Q/GDW1799.2-2013 《国家电网公司电力安全工作规程》（线路部分)DL/T 800 电力企业标准编制规则、Q/GDW 1 安全生产健康环境质量管理体系基础和术语Q/GDW 2 安全生产健康环境质量管理体系规范而编制。
GB 6568．1—2000 带电作业用屏蔽服装GB／T 18037—2000 带电作业工具基本技术要求与设计导则GB 13035—2003 带电作业用绝缘绳索 GB 13034—2003 带电作业用绝缘滑车GB/T 14286—2002 带电作业工具设备术语DL/T 741—2010 架空输电线路运行规程DL/T 626－1997 盘形悬式绝缘子劣化检测规程GB/T 2900.55—2002 电工术语带电作业DL 779—2001 带电作业用绝缘绳索类工具国家电力公司1997.7 《带电作业管理制度》国家电力公司1997.10 《带电作业操作导则》危险点预控现场作业指导书GB 50233—2015 《110～750kV架空送电线路施工及验收规范》3、作业前准备3.1准备工作安排3.2人员要求3.3工器具3.4材料3.5危险点分析3.6安全措施3.7作业分工4、业程序4.1开工4.2作业内容及标准1.地面电工将前、后端卡具、紧线拉杆、托瓶架等分别传至塔上。
更换耐张塔线架空地线绝缘子标准化作业指导书
更换耐张塔线架空地线绝缘子标准化作业指导书49.1适用范围本指导书适用于500kV交流及±500kV直流架空输电线路上用双钩法带电更换架空地线绝缘子作业。
49.2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GBJ 233—1990 110～500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程(电力线路部分)DL/T 741—2001 架空送电线路运行规程Q/CSG1 0005-2004 电气工作票技术规范(线路部分)国家电力公司1997.7 《带电作业管理制度》国家电力公司1997.10 《带电作业操作导则》49.3作业人员要求作业人员要求序内容备注熟悉《电业安全工作规程》（线路部分），并经1考试合格。
2 具备500kV线路带电更换耐张单片绝缘子检修方面的技能。
3 作业人员通过职业技能鉴定，并取得带电作业人员培训合格证及登高架设作业特种作业操作证。
4 作业人员应精神状态良好，无妨碍工作病症。
5穿戴合格劳动保护服装，作业人员个人安全用具齐全。
49.4作业人员组织作业人员组织序人员分工人数备注1 工作负责人 12 塔上作业人员 13 地面作业人员 149.5工具材料工具材料序名称型号单位数量备注1 地线接地线25mm²×2m 条 12 绝缘手套500kV 双 13 绳套Φ12×0.5m 条 24 绝缘单轮滑车0.5T 个 15 绝缘传递绳Φ12 条 1 视塔高选配6 地线保护钢丝绳Φ12×1.5m 条 1 后备保护绳7 双钩2T 根 18 绝缘子片 2 视型号、类型定9 卸扣2T 个 310 钢丝套Φ14×1m 条 1 主要用在塔头11 地线夹线器2T 个 212 干竹子Φ80×3m条 1用于进架空地线13 绝缘绳Φ8×1.5m 条 2 用于绑竹条14 屏蔽服A型套 115 导电鞋500kV 双 116 对讲机台 217 小号扩音器台 118 温湿度仪台 119 风速仪台 120 防水帆布2m×3m 张 121 绝缘测试仪台 122 放电板、棒套 123 个人工具/ 套 1注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定49.6 技术措施a)绝缘子运到检修到现场时必须将其表面清擦干净，进行外观检查，陶瓷绝缘子要进行零值检测，电阻值不能低于500MΩ，对不符合要求的绝缘子严禁使用。
220kV线路停电更换耐张绝缘子作业指导书
编号：220kV线路停电更换耐张绝缘子作业指导书编写：年月日审核：年月日批准：年月日作业负责人 :作业日期年月日时至年月日时1适用范围适用于 #####220kV输电线路 #耐张绝缘子更换。
2引用文件GBJ 233 —1990110~500kV 架空电力线路施工及验收规范DL 409—1991电业安全工作规程DL/T 741—2001架空送电线路运行规程Q/ZDY-1004.03-2002送电线路现场检修规程DL/T 5092 —1999110~500kV 架空送电线路设计规程另依据 220kV设计施工图。
3修前准备3.1 准备工作安排√序号内容标准责任人备注开工前确定作业项目、确定施工方案、勘察地形、熟悉《架空送电线路运行规程》 ,《送电1图纸线路现场检修规程》2开工前，明确作业内容、填写线路第一种工作票《架空送电线路运行规程》 ,《送电线路现场检修规程》《架空送电线路运行规程》《,送电3工器具准备线路现场检修规程》3.2 人员要求√序号内容责任人备注1作业前身体健康、精神状态良好具备必要的电气知识，本年度《安规》考试合格，有一定现场检修经验、熟悉《架空送电线2路运行规程》《送电线路现场检修规程》3掌握线路更换耐张绝缘子检修的方法和工艺规范要求。
4民工、临时工、实习人员参加施工必须经过安全教育，交代安全措施3.3 工器具√序号名称型号/规格单位数量备注1安全带双控条每人1条2安全帽个每人1个3验电器220kV 专用套每组2套4绝缘手套付每组2付5临时接地线220kV 专用组每组2组6短钢丝绳圈φ13条每组2条7短钢丝绳圈φ11条每塔1条8保护短钢丝绳φ13条每组1条9保安接地线条每组1组10双钩或手扳葫芦5T把每组2把11吊绳φ14*60m-100m条每组1条12吊绳φ12*30m条每组1条13合金滑轮 1.5T只每组2只14兆欧表台每组1台15对讲机对每组1对16笔记本、笔套每组1套17卷尺5m粒每组1个吊绳、脚踏绳18个人工具套每人1套等19个人保安工具套每人1套3.4 材料√序号名称型号 /规格单位数量备注普通瓷瓶： XP-100合成绝缘子1绝缘子防污型瓷瓶： XWP-100串1配均压环合成绝缘子或按设计要求2破布公斤13铝包带1x10公斤0.34弹簧插销M 母销、 R 母开口销备用5U 型挂环U-7备用3.5 危险点分析√序号内容1.攀登杆塔时由于脚钉松动或没有抓稳踏牢，会发生高空坠落2.安全带没有系在牢固构件上或没有系好安全带易发生高空坠落3.误登有电线路或线路有感应电压易发生触电4.杆上作业要防止掉工器具，工具器要用绳索传递，绳索要绑牢，杆下人员应离开重物下方。
