prescan 3D模型导入步骤
Converse3D编辑器入门教程
Converse3D编辑器入门教程Converse3D 编辑器入门教程1、 Converse3D 编辑器中如何导入模型:第一步：在Converse3d 编辑器中新建一个场景文件，Converse3D 编辑器将在你所选磁盘目录中生成：Gui 、Model 、Particle 、Sound 、Texture 五类文件夹。
a 、单击新建按钮b 、单击路径选项，选择新建路径后单击开始创建按钮c 、新建成功后程序将在此文件夹内自动生成项目所需文件夹和新项目文件新项目文件名新建项目成功后文件夹内自动生成所需文件夹单击开始创建第二步：将MAX中使用的所有材质拷贝到T exture文件夹中。
（模型导入后变白（没材质）就是用户没有把材质复制到T exture文件夹中，如果在max中材质路径多时建议用户在3dsmax中在file菜单中使用archives命令打包汇总后再复制到Texture文件中）第三步：MAX中导出模型时，有几个选项：法线、点颜色、漫反射UV、烘焙UV。
如图所示1）、如果用户只是模型加一张普通贴图只点选漫反射UV。
2）、如果烘焙过就点选漫反射UV +烘焙UV；3）、如果只给模型了一个颜色材质，只点选点颜色。
4）、法线：用户使用编辑器灯光时必须选定。
（注意：也就是说模型导出时不是四项都选定，要按需求来。
这样可以只导出所需要的数据,减少了数据量,这点在做网页场景展示时尤为重要）导出时，用户必须将模型导出放入新建项目中的Model文件夹中。
第四步：编辑器中导入模型时我们采用拖入的方法导入，即在磁盘管理器中用户选项中将model文件夹中模型拖入场景中即可。
拖入后提示用户选择模型导入后在编辑器中的坐标。
通常我们单击坐标原点按钮就可以。
注意同一场景模型导入时坐标点必须相同。
不同时模型将错位。
物体导入编辑器后技巧：a、新建场景文件时，最好新建一个项目文件夹：如：新建一个新文件夹d:\项目\小区，新建场景时选“小区”文件夹后，所有创建项目资源将全部在此文件夹内。
最新Agisoft_PhotoScan_Professional_生成三维模型步骤资料
5、生成密集点云
注意：在生成密集点云前，必须调整区域大小大于物体摸。点击“调整区域大小”，可以进行区域调整。
The鍒嗚Chuai Juan績
The鐗╄祫Cong㈣Chuai
6、生成网络
注意：表面类型选任意，源数据选密集点云
The Ping曞畾Yingቤተ መጻሕፍቲ ባይዱinsect伅
The閲嶅姏Liao忚Chuai鏋?
精品文档精品文档agisoftphotoscanprofessional生成三维模型步骤1添加模块2添加图片精品文档精品文档3对齐图片注意
Agisoft PhotoScan Professional生成三维模型步骤
1、添加模块
2、添加图片
3、对齐图片
注意：成对预选必须选择已禁用
4、优化对齐方式（可以不操作）
The Juan氬姟Chan栧寘
The Hao佺 鏈?
The鍑Hong Chuai鍗?
The鐢plank瓧鍨嬫墭鐩?
Does the鍒mix to clench鐐?
The Luх墿鍚嶇О
7、生成纹理
PreScan与TrucSim联合仿真详细教程
联合仿真实例目标：实现单一车辆的速度控制一、PreScan1．新建工程PreScan-Trucksim012．搭建环境道路：直路卡车：Mercedes-Benz Actors2541L6*2为了仿真效果，可以将卡车放置在道路中心，方法如下：1给卡车添加路径，如下图2删除路径，卡车自动居中3．同步卡车坐标原因：PreScan车辆坐标系的原点默认位于后轴下方，在TruckSim中车辆坐标原点位于前轴之下的地面上具体步骤如下：1临时激活2D模型，查看卡车轴距为4.5m，关闭2D模型2设置CoG offset为（4.5，0，0）4．其他设置1点击Simulation Scheduler，勾选Visualize in VisViewer，具体频率设置可以如下图所示-->2右击车辆，打开Object configuration->Actuators勾选Always show.....二、TruckSim1.创建数据库(database)启动程序时，建议选择TruckSim自带的数据库，如下图就是该数据库的名称1新建数据集(dataset)：file>New Empty Dataset，命名数据集为TruckSim_tutorial （名字随意），点击确定后出现一个空白的数据集（右图）2车辆选择：由于是软件自带的数据库，里面的车辆种类很全，选择PreScan中相同类型的车辆：vehicle:lead unit with3axles->Ts conventional van->3A conventional van(s_ss)3建立数据库：点击File->New database from this Dataset，即根据当前的数据集创建一个数据库2.车辆模型配置1点击蓝色数据集，进入车辆配置（如下图），根据你的需要配置车辆的参数其中各模块代表含义如下：2根据PreScan中的数据编辑车辆轴的位置Axle2X distance back：4500Axle3X distance back：6000（PreScan没有，估计出）3.设置自动变速箱①在home下进行设置，勾选Set driver controls here，并设置转换控制Shifting control为闭环,新建数据集Autoshift。
prescan基础操作流程
prescan基础操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 软件安装与启动。
下载并安装 PreScan 软件。
先临三维扫描仪v2.1.1用户手册
4
件界面介绍 .................................................................................. 22 4.1 菜单栏 ................................................................................... 23 4.1.1 文件 ................................................................................ 23 4.1.2 编辑 ................................................................................ 24 4.1.3 标志点............................................................................. 25 4.1.4 视图 ................................................................................ 26 4.1.5 插件 ................................................................................ 27 4.1.6 设置 ................................................................................ 27 4.1.7 帮助 ................................................................................ 28 4.2 4.3 工具栏 ................................................................................... 28 视窗 ....................................................................................... 29 I

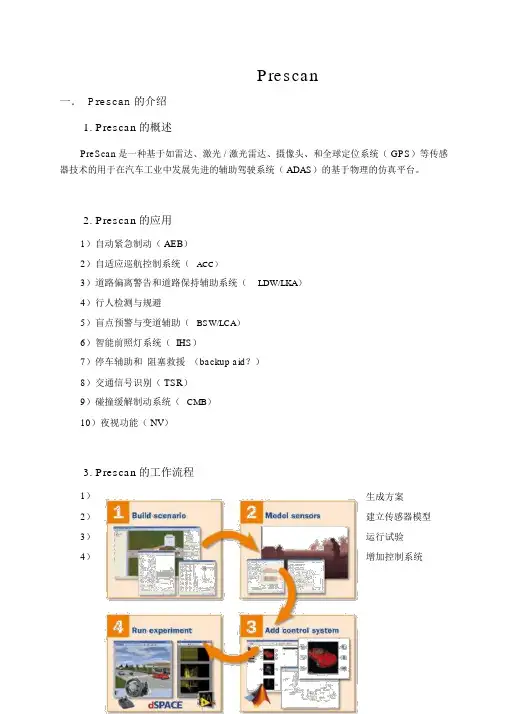

Prescan中文培训文档

Prescan一． Prescan的介绍1. Prescan的概述PreScan是一种基于如雷达、激光 / 激光雷达、摄像头、和全球定位系统（ GPS）等传感器技术的用于在汽车工业中发展先进的辅助驾驶系统（ ADAS）的基于物理的仿真平台。
2. Prescan的应用1）自动紧急制动（ AEB）2）自适应巡航控制系统（ACC）3）道路偏离警告和道路保持辅助系统（LDW/LKA）4）行人检测与规避5）盲点预警与变道辅助（BSW/LCA）6）智能前照灯系统（ IHS）7）停车辅助和阻塞救援（backup aid？）8）交通信号识别（ TSR）9）碰撞缓解制动系统（CMB）10）夜视功能（ NV）3. Prescan的工作流程1）生成方案2）建立传感器模型3）运行试验4）增加控制系统4. Prescan样例1）建立一个预警系统（MIL/SIL）2）建立一个控制系统（MIL/SIL）3）建立一个控制系统（HIL）5.Prescan的几个主要过程（ V-周期）1）概念阶段：a． ADAS系统的概念设计 (辅助驾驶系统 )b．概念的验证与生效（ Verification/validation ）？ P15 2）设计阶段a．指定和基准（ benchmarking）？ P15 传感器b．详细算法设计c．鲁棒性测试和灵敏度分析3）实施阶段a． ECU 代码的自动生成（通过simulink的编码器）4）测试阶段？a． Prescan HIL仿真：为一大组方案验证ECU？P15b． VeHIL试验：在安全、可控和现实条件下测试整个系统5）验证阶段a．最后测试系统的影响6.案例1）装备雷达的AEBS/CMB2）装备摄像头的LDW（车辆偏离警告） lane departure warning 3）装备摄像头的LKA（车道维持辅助系统） lane keep assist4）装备摄像头的行人检测系统5）装备雷达 -摄像头信息融合的行人检测系统6）通信协议测试7）现实生活中城市场景真实事故真实事故的Prescan 模型（不具备主动系统）（具备FCW/CMB 系统Forward collision warning碰撞预警）8）激光雷达集群、跟踪与追踪a．场景 c. 集群和跟踪目标b．原始雷达读数 d. results super-imposed on scenario 9）立体相机深度估计方法10）V2X HIL在循环中设置有 TomTom装置和驱动？TomTom项目概要a．应用—— V2X系统应用于在高速公路上的低—高度隧道周围的重新改道的卡车b．大面积区域的建模——建立—个由多种物体组成的方圆30 平方公里的区域来代表一个真实的城市c．实时 TCP/IP通讯——装备有 TomTom阿姆斯特丹Back office？、TomTom接收器和Prescan机器11）VeHIL实验室a． VeHIL：在一个安全的、可控的和真实的场景中测试主动系统b． Prescan场景能够被下载到VeHILc． VeHIL的结果能够被用来验证 Prescan的仿真研究交通场景：VeHIL 代表ACC with slower lead-vehicle cut-in?12）用 VeHIL创建 Prescan传感器模型a．在 VeHIL和 Prescan相似的场景b．传感器的仿真和实验数据的比较测距精度方位角精度最大射程FOV？C．从多个运行的统计误差范围和角度是确定的？d．调整模型参数以匹配实验结果二． Prescan basics内容：1.Prescan的用户模块2.创建一个实验3.执行一个实验4.解析和编辑1.Prescan的用户模块1）图形用户界面（ GUI）2） Matlab/Simulinka．这个模型被称作编译表或者CS，是由 Prescan自动生成的b．这个模型是在 Matlab/Simulimk 编辑器中得到和编辑的c． CS 包括下列组成部分：实验车辆轨迹动力学模型控制器为了生成编译表， Matlab/Simulimk 需要从 Prescan中开启3）3D 可视化视角a．预先定义的视角点b．用户定义视角c．图形生成d．动画生成e．传感器光束d．摄像头影响2.Prescan模型文件结构Exercise1： First contact with Prescan接口处理创建实验与Simulink 连接1.创建 Prescan实验2.创建路网3.创建一个连续（inherited ？）的轨迹通过点击多个黄色圆圈(一个接着一个 )来创建连续路径4.在实验中在添加一辆实验车辆5.回顾整个实验6.执行实验解析建立一旦某个实验创建完成，我们就能够对它进实验漫演示、仿真以及以3D 模式观看7.动漫演示实验8.执行实验1)在 Prescan模块中打开 Matlab/Simulink2)在 Matlab/Simulink 中打开实验目录3)打开编译表（ Experiment***-cs.mdl ）在Matlab 命令窗口中核实编译表是否成功生成10）修改实验11）更新实验a． GUI：解析 / 建立b．编译表 : 生成12）在实验车辆水平上的编译表13）监测空气传感器输出探测距离从空气传感器到被探测物体被探测物体的 ID三．实验的建立约定共识（conventions？）道路路径/轨迹实验车辆 / 物体运行实验视觉/重播图片 / 录像机1.约定共识在 Prescan中多坐标系统参考 / 全球坐标系统实验车辆 / 物体坐标系统传感器 / 灯光坐标系统2.路段1）2）3）4）5）3.弯曲路段弯曲路段类型能够使用户定义一条具有任意数量定义点的道路。
