电阻阻值色环表示法很实用的
电阻常用的标注方法
电阻常用的标注方法电阻（Resistance）是电路中常见的一个元件，用于限制电流的流动。
在电路中，电阻的作用是通过阻碍电流的流动，将电能转化为热能，起到限制电流的作用。
电阻的大小用欧姆（Ω）来表示。
在电子电路中，为了标注电阻的数值和精度，常用以下几种标注方法。
1. 颜色环标注法：这是最常见的一种电阻标注方法。
电阻上会有几个彩色的环，每个环代表一个数字，从而组成阻值。
基本规则如下：- 第一个环代表第一位数字，对应阻值的个位数；- 第二个环代表第二位数字，对应阻值的十位数；- 第三个环代表乘以10的幂次方，对应阻值的数量级；- 第四个环代表阻值的精度或者温度系数。
2. 数字标注法：除了颜色环标注法，还有一种常用的是数字标注法。
在电阻上直接印刷了阻值的数字。
这种标注方法通常用于大功率电阻或精密电阻。
3. 字母标注法：在一些特殊情况下，电阻还可以使用字母来标注。
常见的是字母R，代表电阻。
除了上述三种常用的标注方法外，还有一些特殊情况下的标注方法。
4. 编码标注法：对于一些表面贴装电阻，由于尺寸较小，无法采用颜色环标注法。
因此，采用编码标注法。
电阻上会有一段编码，通过查询对应的编码表，可以得到阻值。
5. 电路图标注法：在电路图中，电阻通常用一个长方形框表示，框内标注了阻值。
这种标注方法适用于复杂的电路图，便于阅读和理解。
电阻的标注方法对于电子工程师和电路设计者来说非常重要。
正确的标注方法可以方便阅读和理解电路图，避免出错。
此外，标注方法还可以提供电阻的数值和精度信息，对于电路的分析和设计也有很大帮助。
总结起来，电阻的常用标注方法有颜色环标注法、数字标注法、字母标注法、编码标注法和电路图标注法。
每种标注方法都有其适用的场景，选择合适的标注方法可以简化电路分析和设计的工作。
对于电子工程师和电路设计者来说，熟练掌握这些标注方法是必要的技能。

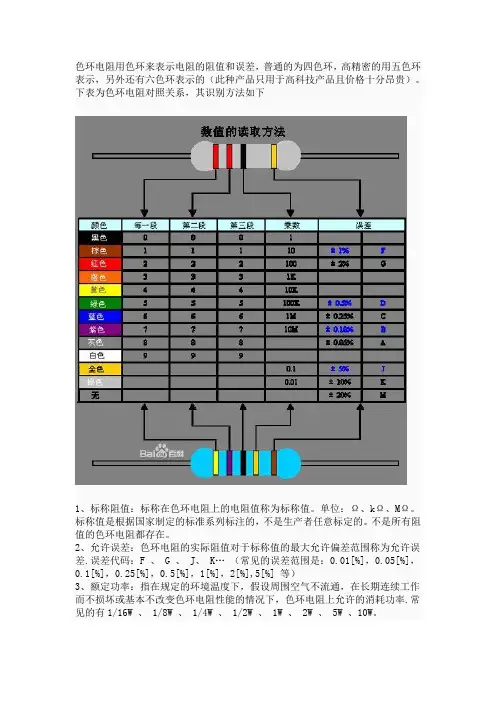

色环电阻用色环来表示电阻的阻值和误差
色环电阻用色环来表示电阻的阻值和误差，普通的为四色环，高精密的用五色环表示，另外还有六色环表示的（此种产品只用于高科技产品且价格十分昂贵）。
下表为色环电阻对照关系，其识别方法如下
1、标称阻值：标称在色环电阻上的电阻值称为标称值。
单位：Ω、kΩ、MΩ。
标称值是根据国家制定的标准系列标注的，不是生产者任意标定的。
不是所有阻值的色环电阻都存在。
2、允许误差：色环电阻的实际阻值对于标称值的最大允许偏差范围称为允许误差.误差代码：F 、 G 、 J、K… （常见的误差范围是：0.01[%]，0.05[%]，0.1[%]，0.25[%]，0.5[%]，1[%]，2[%],5[%] 等）
3、额定功率：指在规定的环境温度下，假设周围空气不流通，在长期连续工作而不损坏或基本不改变色环电阻性能的情况下，色环电阻上允许的消耗功率.常见的有1/16W 、 1/8W 、 1/4W 、 1/2W 、 1W 、 2W 、 5W 、10W。

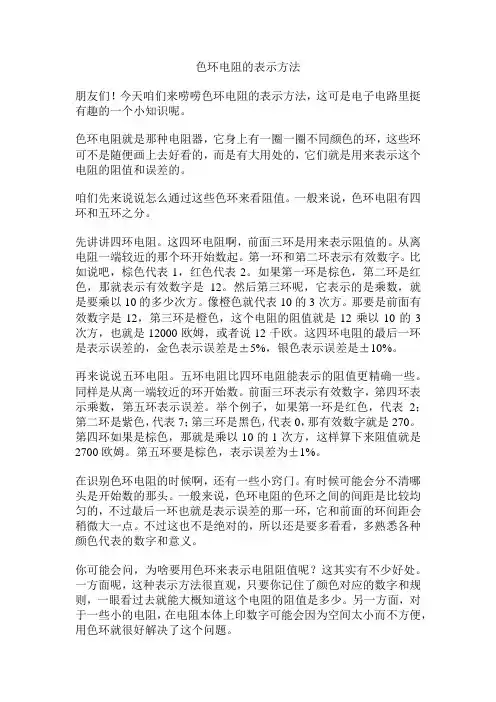

色环电阻的表示方法
色环电阻的表示方法朋友们！今天咱们来唠唠色环电阻的表示方法，这可是电子电路里挺有趣的一个小知识呢。
色环电阻就是那种电阻器，它身上有一圈一圈不同颜色的环，这些环可不是随便画上去好看的，而是有大用处的，它们就是用来表示这个电阻的阻值和误差的。
咱们先来说说怎么通过这些色环来看阻值。
一般来说，色环电阻有四环和五环之分。
先讲讲四环电阻。
这四环电阻啊，前面三环是用来表示阻值的。
从离电阻一端较近的那个环开始数起。
第一环和第二环表示有效数字。
比如说吧，棕色代表1，红色代表2。
如果第一环是棕色，第二环是红色，那就表示有效数字是12。
然后第三环呢，它表示的是乘数，就是要乘以10的多少次方。
像橙色就代表10的3次方。
那要是前面有效数字是12，第三环是橙色，这个电阻的阻值就是12乘以10的3次方，也就是12000欧姆，或者说12千欧。
这四环电阻的最后一环是表示误差的，金色表示误差是±5%，银色表示误差是±10%。
再来说说五环电阻。
五环电阻比四环电阻能表示的阻值更精确一些。
同样是从离一端较近的环开始数。
前面三环表示有效数字，第四环表示乘数，第五环表示误差。
举个例子，如果第一环是红色，代表2；第二环是紫色，代表7；第三环是黑色，代表0，那有效数字就是270。
第四环如果是棕色，那就是乘以10的1次方，这样算下来阻值就是2700欧姆。
第五环要是棕色，表示误差为±1%。
在识别色环电阻的时候啊，还有一些小窍门。
有时候可能会分不清哪头是开始数的那头。
一般来说，色环电阻的色环之间的间距是比较均匀的，不过最后一环也就是表示误差的那一环，它和前面的环间距会稍微大一点。
不过这也不是绝对的，所以还是要多看看，多熟悉各种颜色代表的数字和意义。
你可能会问，为啥要用色环来表示电阻阻值呢？这其实有不少好处。
一方面呢，这种表示方法很直观，只要你记住了颜色对应的数字和规则，一眼看过去就能大概知道这个电阻的阻值是多少。
另一方面，对于一些小的电阻，在电阻本体上印数字可能会因为空间太小而不方便，用色环就很好解决了这个问题。
色环电阻颜色识别方法
色环电阻颜色识别方法嘿，朋友们！今天咱来聊聊色环电阻颜色识别方法，这可真是个有趣又实用的小技能呢！你看，那些小小的色环电阻，就像一群穿着花花绿绿衣服的小精灵。
要想读懂它们身上的秘密，那可得有点小窍门哦！先说说这颜色吧，红橙黄绿蓝紫灰白黑，是不是感觉像彩虹的颜色呀！每个颜色都代表着一个数字呢。
红色就是 2，橙色是 3，黄色是 4，绿色是 5，蓝色是 6，紫色是 7，灰色是 8，白色是 9，黑色呢就是 0。
哎呀，这多好记呀！那怎么通过这些颜色知道电阻的阻值呢？嘿嘿，这就有意思啦！一般电阻上有四个色环或者五个色环。
咱就拿四个色环的来说吧。
前两个色环对应的数字相乘，就是电阻值的前几位啦。
第三个色环表示后面有几个零。
比如说，一个电阻前两个色环是红和黑，那就是 2 和 0，相乘就是 20，第三个色环是黄，那就是 4 个零，合起来不就是 200000 欧姆嘛！那五个色环的呢？前三个色环数字相乘，后面两个色环再确定零的个数。
是不是挺神奇的呀！你说这色环电阻像不像一个会说话的小盒子呀，通过颜色在向我们传达信息呢！咱可得好好听听它说的啥。
而且哦，可别小看了这颜色的顺序，要是看错了，那可就闹笑话啦！就好像你把衣服穿反了一样，那可不行哦！有时候我就在想，这发明色环电阻颜色识别方法的人可真是太聪明啦！用这么简单易懂的方式让我们能轻松搞定电阻的阻值。
咱在实际操作的时候，可得瞪大眼睛，仔细看看那些颜色。
要是眼神不好使，那可就麻烦喽！万一弄错了，那整个电路说不定就出问题啦！所以啊，朋友们，学会这个色环电阻颜色识别方法是不是很重要呀！它能帮我们在电子世界里畅游无阻呢！这就像是我们手里有了一把打开电子宝藏的钥匙，能让我们轻松探索那些奇妙的电路世界。
不管是修个小电器，还是自己动手做个小玩意儿，都离不开它呀！怎么样，是不是觉得很有意思呢？赶紧去试试吧！。

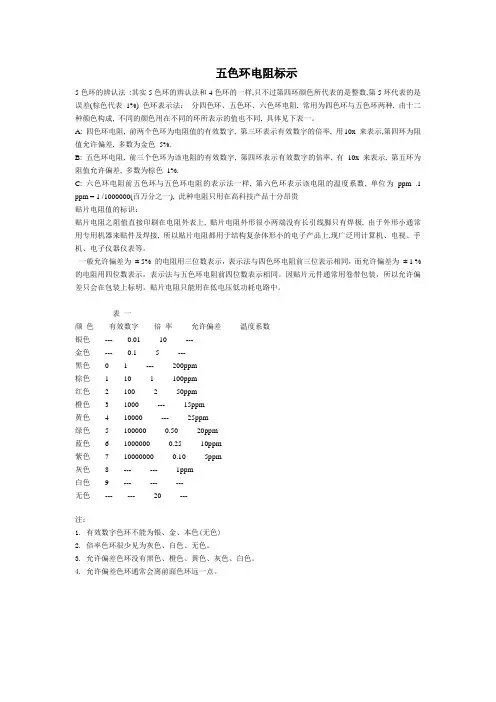

电阻五色环表示法
五色环电阻标示5色环的辨认法:其实5色环的辨认法和4色环的一样,只不过第四环颜色所代表的是整数,第5环代表的是误差(棕色代表1%) 色环表示法：分四色环、五色环、六色环电阻, 常用为四色环与五色环两种, 由十二种颜色构成, 不同的颜色用在不同的环所表示的值也不同, 具体见下表一。
A: 四色环电阻, 前两个色环为电阻值的有效数字, 第三环表示有效数字的倍率, 用10x 来表示,第四环为阻值允许偏差, 多数为金色5%.B: 五色环电阻, 前三个色环为该电阻的有效数字, 第四环表示有效数字的倍率, 有10x 来表示, 第五环为阻值允许偏差, 多数为棕色1%.C: 六色环电阻前五色环与五色环电阻的表示法一样, 第六色环表示该电阻的温度系数, 单位为ppm .1 ppm = 1 /1000000(百万分之一), 此种电阻只用在高科技产品十分昂贵贴片电阻值的标识：贴片电阻之阻值直接印刷在电阻外表上, 贴片电阻外形很小两端没有长引线脚只有焊极, 由于外形小通常用专用机器来贴件及焊接, 所以贴片电阻都用于结构复杂体形小的电子产品上,现广泛用计算机、电视、手机、电子仪器仪表等。
一般允许偏差为± 5% 的电阻用三位数表示，表示法与四色环电阻前三位表示相同，而允许偏差为± 1 % 的电阻用四位数表示，表示法与五色环电阻前四位数表示相同。
因贴片元件通常用卷带包装，所以允许偏差只会在包装上标明。
贴片电阻只能用在低电压低功耗电路中。
表一颜色有效数字倍率允许偏差温度系数银色 --- 0.01 10 ---金色 --- 0.1 5 ---黑色 0 1 --- 200ppm棕色 1 10 1 100ppm红色 2 100 2 50ppm橙色 3 1000 --- 15ppm黄色 4 10000 --- 25ppm绿色 5 100000 0.50 20ppm蓝色 6 1000000 0.25 10ppm紫色 7 10000000 0.10 5ppm灰色 8 --- --- 1ppm白色 9 --- --- ---无色 --- --- 20 ---注：1. 有效数字色环不能为银、金、本色(无色)2. 倍率色环很少见为灰色、白色、无色。
色环电阻色环电阻的识别方法 有用
但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。
请看下面例子：第一环：红——代表2第二环：紫——代表7第三环：棕——代表1，但是第三环的“1”并不是“有效数字”，而是表示在前面两个有效数字后面添加“零”的个数。
由此看来，这个电阻的阻值应该是270，单位是什么？在色环电阻中，一律默认为“欧姆”（电阻的基本单位，符号是Ω）。
上述电阻的阻值是：270Ω那么，第四环又是什么意思？第四环表示电阻的“精度”，也就是阻值的误差。
金色代表误差±5％，银色代表误差±10％。
对270Ω而言，±5％的误差，意味着这个电阻实际最小的阻值是270*（1－0.05）＝265.5Ω；最大不会超过270*（1＋0.05）＝283.5Ω。
在识别四色环电阻时，有两个情况要特别注意：1、当第三环是黑色的时候，这个黑环代表0的个数，几个0？是0个“0”，也就是“没有0”，不添加“0”。
如：阻值是：22Ω而绝不是220Ω！2、金色和银色也会出现在第三环中：前面我们已经提到，第四环是表示误差的色环,用金、银两种颜色分别表示不同的精度；而第三环表示“添加零的个数”，那么当第三环出现金色或银色的时候，又怎么理解“添加零的个数”呢？你就这样记住吧：第三环——金色：把小数点向前移动1位；第三环——银色：把小数点向前移动2位。
举两个例子：1、色环排列：橙灰金金阻值是3.9Ω2、色环排列：绿黄银金阻值是：0.54Ω因为这种电阻的阻值太小了，在一般电路中几乎不用，所以在电阻的系列产品中实际上是没有的。
技巧1：先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
色环电阻识别方法对照表
色环电阻识别方法对照表一、引言以色环电阻识别方法是一种常用的电子元件识别方法，通过色环的颜色组合来判断电阻的阻值和精度。
本文将详细介绍以色环电阻识别方法的对照表，帮助读者快速准确地识别电阻。
二、以色环电阻识别方法对照表以下是以色环电阻识别方法的对照表：1. 黑色环：表示数字0，阻值为0Ω；2. 褐色环：表示数字1，阻值为1Ω；3. 红色环：表示数字2，阻值为2Ω；4. 橙色环：表示数字3，阻值为3Ω；5. 黄色环：表示数字4，阻值为4Ω；6. 绿色环：表示数字5，阻值为5Ω；7. 蓝色环：表示数字6，阻值为6Ω；8. 紫色环：表示数字7，阻值为7Ω；9. 灰色环：表示数字8，阻值为8Ω；10. 白色环：表示数字9，阻值为9Ω；11. 金色环：表示精度为5%，可以忽略不计；12. 银色环：表示精度为10%，可以忽略不计。
三、以色环电阻识别方法的使用步骤使用以色环电阻识别方法，可以按照以下步骤进行：1. 首先观察电阻上的色环，根据颜色来判断数字；2. 将数字按照对照表转换为相应的阻值；3. 观察金色环或银色环来判断电阻的精度；4. 如果存在金色环或银色环，则将阻值乘以相应的精度系数得到最终的阻值。
四、注意事项在使用以色环电阻识别方法时，需要注意以下几点：1. 观察色环时要保持清晰，避免受到光线的干扰；2. 确保观察的角度和距离适宜，以便准确辨认颜色；3. 在判断精度时，注意金色环和银色环的区别；4. 如果色环上的颜色模糊不清或存在其他问题，建议更换电阻。
五、实例演练为了更好地理解以色环电阻识别方法，以下是几个实例演练：1. 如果电阻上的色环依次为红、黄、蓝、金，根据对照表可以得知，阻值为240Ω，精度为5%；2. 如果电阻上的色环依次为褐、黑、黑、银，根据对照表可以得知，阻值为100Ω，精度为10%；3. 如果电阻上的色环依次为橙、白、绿、金，根据对照表可以得知，阻值为3900Ω，精度为5%。
六、总结以色环电阻识别方法是一种简单实用的电子元件识别方法，通过色环的颜色组合可以准确判断电阻的阻值和精度。
电阻阻值计算色环电阻识别及精度
电阻阻值计算色环电阻识别及精度电阻是电子电路中常用的元件之一，用来控制电流的流动以及调整电路的性能。
在电子元器件中，电阻的阻值通常用欧姆（ohm）表示，而在实际使用中，电阻的阻值可以通过不同的方式来进行识别和计算。
其中，色环电阻识别是一种常见且有效的方法。
色环电阻是一种通过不同颜色的环带来表示电阻阻值的方法。
通常，电阻的颜色环包括4个以上的色环，每个色环代表一个数字或数值。
通过识别每个色环的颜色，并按照一定的顺序进行排列，可以得到电阻的阻值。
为了能够准确识别和计算电阻的阻值，需要了解色环的颜色对应的数值和计算公式。
色环的颜色对应表如下：- 黑色（Black）对应数字 0- 棕色（Brown）对应数字 1- 红色（Red）对应数字 2- 橙色（Orange）对应数字 3- 黄色（Yellow）对应数字 4- 绿色（Green）对应数字 5- 蓝色（Blue）对应数字 6- 紫色（Purple）对应数字 7- 灰色（Gray）对应数字 8- 白色（White）对应数字 9此外，色环电阻还包括一个乘法色环和一个容差色环。
-乘法色环通常是银色或者金色，它表示倍数，用于计算电阻的精度。
-容差色环通常是银色、金色或者无色，它表示电阻的误差范围。
电阻的识别和计算方法如下：1.识别第一个至第三个色环的颜色，并根据对应表确定相应数字。
2.将第一个数字和第二个数字组合成一个两位数字，这个数字是电阻的有效数字。
3.将有效数字乘以第三个数字对应的倍数，得到电阻的阻值，单位为欧姆。
4.如果电阻有容差色环，识别容差色环的颜色，并根据对应表确定容差范围。
例如，识别一个电阻的色环为橙色、红色、褐色、金色，容差色环为银色，按照以上方法进行计算：1.橙色对应数字3，红色对应数字2，褐色对应数字1，金色是乘法色环。
2.将3和2组合成32，这是有效数字。
3.将有效数字32乘以10^1（因为褐色是第二个数字），得到320欧姆。
4.容差色环为银色，根据容差色环对应表，银色表示±10%的容差。
电阻常用的标注方法
电阻常用的标注方法电阻是电路中常见的元件之一，它的作用是阻碍电流通过。
在电子电路设计和电子元器件制造过程中，对电阻的标注方法非常重要。
本文将介绍电阻的常用标注方法，以帮助读者更好地理解电阻的参数和特性。
一、颜色环标注法颜色环标注法是最常见的电阻标注方法之一。
电阻上通常有4个或5个彩色的环，每个环代表一个数字。
根据环的颜色和位置，可以确定电阻的阻值、精度和温度系数。
1. 阻值标注：每个彩色环代表一个数字，通过查阅电阻色环表，可以将每个彩色环转换为对应的数字。
一般情况下，前两个环表示阻值的前两位数字，第三个环表示阻值的数量级。
如果有第四个环，它表示电阻的容差。
例如，棕色、黑色、红色、金色的彩色环表示阻值为10 × 10^2 Ω，即1000 Ω，容差为5%。
2. 精度标注：电阻上的第三个彩色环通常表示电阻的精度。
比如金色环表示精度为5%，银色环表示精度为10%。
这些彩色环的位置和颜色是标准化的，以便人们能够准确地识别电阻的参数。
3. 温度系数标注：在一些高精度的电阻上，还会有一个额外的彩色环用于表示温度系数。
这个彩色环通常是紫色的，它表示电阻随温度变化的百分比。
通过查阅电阻色环表，可以将紫色环转换为对应的温度系数值。
二、数值标注法数值标注法是另一种常用的电阻标注方法。
在这种方法中，电阻的阻值直接以数字形式标在电阻上。
数值标注法相对简洁直观，无需额外的计算和转换。
1. 阻值标注：阻值可以直接用数字标在电阻上。
例如，1000 Ω的电阻可以直接标为1000或1k。
2. 精度标注：精度通常以百分比的形式标在电阻上。
例如，5%的电阻可以标为5%。
3. 温度系数标注：温度系数可以以ppm/℃（百万分之一/摄氏度）或%/℃（百分比/摄氏度）的形式标在电阻上。
例如，100ppm/℃的电阻可以标为100ppm/℃。
三、型号标注法型号标注法是一种简化的电阻标注方法，适用于一些常见的电阻型号。
在这种方法中，电阻的参数直接标在电阻上，无需使用彩色环或数字转换。
电阻色环表示法
电阻色环表示法在电子电路中，电阻是一种常见且重要的元件。
而要准确识别电阻的阻值，就需要了解电阻色环表示法。
这是一种简单而有效的标识电阻阻值和精度的方法。
电阻色环表示法通常是在电阻的表面涂上不同颜色的色环，每个色环都代表着特定的数字或含义。
通过读取这些色环的颜色和顺序，我们就能快速得知电阻的阻值。
常见的色环电阻一般有四环和五环两种。
四环电阻的前三环表示阻值的有效数字，第四环表示乘数，也就是 10 的幂次方。
五环电阻则在前四环表示阻值的有效数字，第五环表示精度。
让我们先来看看颜色所对应的数字。
棕代表 1，红代表 2，橙代表 3，黄代表 4，绿代表 5，蓝代表 6，紫代表 7，灰代表 8，白代表 9，黑代表 0。
比如说，一个四环电阻，它的色环依次是棕、黑、红、金。
棕色代表 1，黑色代表 0，红色代表 2，那么前三位数字就是 102。
金色表示乘数为 01，所以这个电阻的阻值就是 102×01 ＝ 102 欧姆。
再比如，一个五环电阻，色环是绿、棕、黑、红、棕。
绿色代表5，棕色代表 1，黑色代表 0，红色代表 2，前四位数字就是 5102。
棕色表示精度为 1%，所以这个电阻的阻值就是 5102 欧姆，误差在 1%以内。
在读取色环电阻时，需要注意的是，首先要确定起始环。
一般来说，离电阻一端最近的色环就是起始环。
但对于误差环，也就是最后一环，通常是金、银两种颜色。
如果遇到金色或银色的环，那么它很可能就是误差环。
此外，还需要注意色环的间距。
通常，间距较宽的那一环是误差环。
电阻色环表示法虽然简单实用，但也需要我们仔细观察和准确判断。
如果读错了色环，就会导致对电阻阻值的错误理解，从而影响整个电路的设计和工作。
在实际的电子制作和维修中，准确识别电阻色环是一项基本技能。
通过不断的练习和积累经验，我们能够更加熟练和迅速地读取电阻的阻值。
比如说，在组装一个简单的收音机电路时，如果读错了电阻的阻值，可能会导致收音机的接收效果不佳，甚至无法正常工作。
电阻阻止表示
电阻阻值的色环表示法字号9pt10pt11pt12pt13pt14pt15pt16pt17pt18pt20pt25pt30pt35pt40pt45pt50pt60pt70pt80pt90ptMax1、颜色和数字的对应关系：棕红橙黄绿蓝紫灰白黑金银1 2 3 4 5 6 7 8 9 0 0.1 0.01注意：金、银在第四环出现时，它们代表误差，金代表 5 ％，银代表 10 ％；而在第三环出现时，金代表 0.1 ，银代表 0.01 。
请看下例。
2、“四色环”读数规则：第一，二环表示两位有效数字，第三环表示数字后面添加“ 0 ”的个数。
如：例 1 ：红紫橙金2 7 3个0 5％阻值：27后面添加“3个0”即 27000 欧，误差 5%例2：如果第 3 环是金色红紫金金2 7 0.1 5％阻值： 27 小数点向前移1位，即 2.7 欧姆，误差 5%例3：红红棕金2 2 1个0 5％阻值：22后面添加1个0即220欧姆，误差 5%例 4：红红黑金2 2 0个0 5％例4所表示的阻值为 22 欧。
第三环“黑色”表示“ 0 个零”，也就是表示数字后面不添加 0 。
实际上，第三环用数学形式表达就是 10 的 N次方的倍率，前面的情况分别可写作：27×103＝2700022×101＝22022×10°＝221000 欧 =1 千欧， 1000 千欧 =1 兆欧。
欧，即欧姆，符号是；千欧：寿；兆欧： M 。
3 、“五色环”读数规则：第一、二、三环表示三位数字，第四环表示数字后面“ 0 ”的个数，第五环表示精度。
现在市场上逐步以五色环为主，而且第五环精度的表示方法目前实际使用和过去有关规定不同，一般用棕色表示误差 1 ％。
举例如下：例5：红黑黑橙棕2 0 0 3个0 1％这个电阻的阻值： 200000 欧姆＝ 200K 误差 1 ％例6：绿＝ 5 ，棕＝ 1 ，黑＝ 0 ，银＝ 0.01 ，于是阻值＝ 510 × 0.01＝5.1贴片电阻的命名贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，±5％精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是,这样就是5100欧，1000伲 1K,1000000 =1MÙ为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530伲 簿偷扔 4.53KÙ贴片电容的命名:贴片电容的命名，国内和国外的产家有一此区别但所包含的参数是一样的。
电阻颜色代表色
（4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。
下面举例说明：
例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。第环是金色表示误差为5％。
例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。第四环是金色，其误差为5％
在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。如果靠近边缘的是这3种色彩，则需要倒过来计算。
色环电阻阻值识别方法
4色环电阻：
第一色环是十位数，第二色环是个位数，
第三色环是应乘倍数，第四色环是误差率
5色环电阻：
第一色环是百位数，第二色环是十位数，
第三色环是个位数，第四色环是应乘倍数，
第五色环是误差率。
例如:5色环电阻的颜色排列为红红黑黑棕，
则其阻值是 220×1=220 Ω，误差 ±1 ％
下面介绍掌握此方法的几个要点：
（1）熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。
记准记牢第三环颜色所代表的 阻值范围，这一点是快识的关键。具体是：
金色：几点几 Ω
黑色：几十几 Ω
色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式，令一种采用5色环的标注方式。两者的区别在于：4色环的用前两位表示电阻的有效数字，而5色环电阻用前三位表示该电阻的有效数字，两者的倒数第2位表示了电阻的有效数字的乘数，最后一位表示了该电阻的误差。
五色环电阻的识别方法和口诀
五色环电阻的识别方法和口诀
五色环电阻是一种电子元器件，用于限制电流、分压和分流等电路中。
根据国际电阻编码规范，五色环电阻的色环依次代表数字0-9，黑色代表0，棕色代表1，红色代表2，橙色代表3，黄色代表4，绿色代表5，蓝
色代表6，紫色代表7，灰色代表8，白色代表9、通过这些色环的组合，
可以识别五色环电阻的阻值。
1.首先将五色环电阻放置在手中，朝自己身体的方向，色环从左到右
依次排列。
2.从最左边的色环开始读取，用手指轻轻按住。
3.从左到右读取每个色环对应的数字，依次记录下来。
4.按照拾位、个位和小数位的顺序，将三个数字组合在一起。
5.将这三个数字乘以10的幂次方，幂次方的大小由最右边的色环确定。
如果最右边的色环是金色或银色，对应的幂次方分别为-1和-2，其
余的色环均对应幂次方0。
6.最后得到的结果即为五色环电阻的阻值。
例如：假设五色环电阻的色环依次为红色、绿色、蓝色、金色。
按照
上述方法进行计算，得到的阻值为256×10^(-2)=2.56Ω。
此外，为了帮助记忆五色环电阻的识别规则，可以使用以下口诀：
"黑、棕、红、橙，黄、绿、蓝、紫，灰、白，金银，五色环阻值成"
这个口诀的意思是依次念出每个色环的颜色，即可得到对应的数字。
最后的两个词“金银”表示最右边的色环为金色或银色时，对应的幂次方分别为-1和-2
以上是关于五色环电阻的识别方法和口诀的详细介绍。
通过记住这些规则和口诀，对五色环电阻的阻值进行识别将会更加方便和快捷。
色环电阻识别方法和技巧
色环电阻的识别方法（总结）1. 四色环电阻：.第一色环是十位数；第二色环是个位数；第三色环是应乘颜色次幂颜色次；第四色环是误差率；例子1：棕红红金其阻值为12×10^2=1000欧=1.2K 误差为±5%例子2：黄紫红金其阻值为47×10^2=1000欧=4700欧=4.7K 误差为±5%；注：误差表示电阻数值，在标准值1200上下波动（5%×1200）都表示此电阻是可以接受的，即在1140-1260之间都是好的电阻。
2.五色环电阻：例子3：红红黑棕金五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×10^1=2.2K 误差为±5%第一色环是百位数；第二色环是十位数；第三色环是个位数；第四色环是应乘颜色次幂颜色次，第五色环是误差率；首先，从电阻的底端，找出代表公差精度的色环，金色的代表5%，银色的代表10%，金色和银色一般位于电阻的底端，这样可以确定电阻的方向；再从电阻的另一端，找出第一条、第二条色环，读取其相对应的数字。
色环标示主要应用圆柱型的电阻器上，如：碳膜电阻、金属膜电阻、金属氧化膜电阻、保险丝电阻、绕线电阻。
在早期，一般当电阻的表面不足以用数字表示法时，就会用色环标示法来表示电阻的阻值、公差、规格。
色环主要分成两部分：第一部分：靠近电阻前端的一组是用来表示阻值。
两位有效数的电阻值，用前三个色环来代表其阻值，如：39Ω，39KΩ，39MΩ。
三位有效数的电阻值，用前四个色环来代表其阻值，如：69.8Ω，698Ω，69.8KΩ，一般用于精密电阻的表示。
第二部分：靠近电阻后端的一条色环用来代表公差精度。
第一部分的每一条色环都是等距，自成一组，容易和第二部分的色环区分。
四个色环电阻的识别：第一、二环分别代表两位有效数的阻值；第三环代表倍率；第四环代表误差。
五个色环电阻的识别：第一、二、三环分别代表三位有效数的阻值；第四环代表倍率；第五环代表误差。
一种电阻色环的标记方法
一种电阻色环的标记方法电阻是电子电路中常用的被动元件，用来限制电流的流动。
为了方便识别和区分不同的电阻值，人们开发了一种标记电阻值的方法，即电阻色环标记法。
电阻色环标记法是通过在电阻外圆表面绕上一组有不同颜色的环来表示电阻的值。
这些色环按照特定规则排列，每个环都代表一个数字、一个乘数或者一个精度。
一种常见的电阻色环标记方法使用4个色环，每个色环分别代表一个数字。
这4个数字按照从高位到低位的顺序排列。
色环的颜色及对应的数字如下：1. 第一个色环代表第一位数字，取值范围为0-9。
2. 第二个色环代表第二位数字，取值范围为0-9。
3. 第三个色环代表乘以的倍数，其取值范围为10的0次幂到10的9次幂。
这个倍数决定了电阻的阻值的数量级，即单位是欧姆（Ω）、千欧姆（kΩ）、兆欧姆（MΩ）等。
4. 第四个色环代表电阻的精度，即允许的误差范围。
常见的精度有5%、1%、0.5%、0.1%等。
下面以一个示例来说明电阻色环标记方法的具体应用。
假设一个电阻的色环顺序为黄色、蓝色、红色、金色。
那么根据上述规则，这个电阻的阻值可以计算如下：第一个色环代表黄色，代表数字4。
第二个色环代表蓝色，代表数字6。
第三个色环代表红色，代表倍数100。
第四个色环代表金色，代表精度5%。
因此，这个电阻的阻值为46 ×100 Ω= 4.6 kΩ，允许的误差范围为正负5%。
电阻色环标记法的优点是直观、易懂，可以快速识别电阻的阻值。
而且由于色环的颜色唯一且不重复，适合自动化生产和机器识别。
此外，电阻色环标记法还具备一定的美观性，对于一些需要展示电路的场合也能起到装饰的作用。
然而，电阻色环标记法也有一些缺点。
首先，对于色盲的人来说，区分不同颜色的色环会有困难。
其次，当电阻的阻值较大时，很难通过直接观察来判断，需要借助工具或者计算来确定。
此外，电阻色环标记法只适用于标记常规的电阻值，对于非线性电阻、可变电阻、功率电阻等需要使用其他标记方法。
常用色环电阻
常用色环电阻常用色环电子快速识别方法常用色环电阻阻值四色环五色环阻值四色环五色环阻值四色环五色环阻值四色环五色环1Ω棕黑金棕黑黑银1.5Ω棕绿金棕绿黑银1.8Ω棕灰金棕灰黑银2.2Ω红红金红红黑银2.7Ω红紫金红紫黑银3.3Ω橙橙金橙橙黑银4.7Ω黄紫金黄紫黑银6.8Ω蓝灰金蓝灰黑银8.2Ω灰红金灰红黑银10Ω棕黑黑棕黑黑金15Ω棕绿黑棕绿黑金18Ω棕灰黑棕灰黑金22Ω红红黑红红黑金27Ω棕紫黑棕紫黑金33Ω橙橙黑橙橙黑金39Ω橙白黑橙白黑金43Ω黄橙黑黄橙黑金47Ω黄紫黑黄紫黑金56Ω绿蓝黑绿蓝黑金68Ω蓝灰黑蓝灰黑金75Ω紫绿黑紫绿黑金82Ω灰红黑灰红黑金100Ω棕黑棕棕黑黑黑120Ω棕红棕棕红黑黑150Ω棕绿棕棕绿黑黑220Ω红红棕红红黑黑330Ω橙橙棕橙橙黑黑390Ω橙白棕橙白黑黑470Ω黄紫棕黄紫黑黑560Ω绿蓝棕绿蓝黑黑680Ω蓝灰棕蓝灰黑黑750Ω紫绿棕紫绿黑黑820Ω灰红棕灰红黑黑1KΩ棕黑红棕黑黑棕1.5KΩ棕绿红棕绿黑棕1.8KΩ棕灰红棕灰黑棕2.2KΩ红红红红红黑棕3KΩ橙黑红橙黑黑棕3.3KΩ橙橙红橙橙黑棕4.3KΩ黄橙红黄橙黑棕4.7KΩ黄紫红黄紫黑棕5.6KΩ绿蓝红绿蓝黑棕6.8KΩ蓝灰红蓝灰黑棕7.5KΩ紫绿红紫绿黑棕8.2KΩ灰红红灰红黑棕10KΩ棕黑橙棕黑黑红22KΩ红红橙红红黑红33KΩ橙橙橙橙橙黑红47KΩ黄紫橙黄紫黑红56KΩ绿蓝橙绿蓝黑红68KΩ蓝灰橙蓝灰黑红75KΩ紫绿橙紫绿黑红82KΩ灰红橙灰红黑红100KΩ棕黑黄棕黑黑橙220KΩ红红黄红红黑橙470KΩ黄紫黄黄紫黑橙680KΩ蓝灰黄蓝灰黑橙750KΩ紫绿黄紫绿黑橙820KΩ灰红黄灰红黑橙1MΩ棕黑绿棕黑黑黄1.2MΩ棕红绿棕红黑黄1.5MΩ棕绿绿紫绿黑黄1.8MΩ棕灰绿棕灰黑黄2.2MΩ红红绿红红黑黄2.7MΩ红紫绿红紫黑黄3MΩ橙黑绿橙黑黑黄3.3MΩ橙橙绿橙橙黑黄3.9MΩ橙白绿橙白黑黄4.3MΩ黄橙绿黑橙黑黄4.7MΩ黄紫绿黄紫黑黄5.1MΩ绿棕绿绿棕黑黄5.6MΩ绿蓝绿绿蓝黑黄6.8MΩ蓝灰绿蓝灰黑黄7.5MΩ紫绿绿紫绿黑黄8.2MΩ灰红绿灰红黑黄10MΩ棕黑蓝棕黑黑绿颜色棕红橙黄绿蓝紫灰白黑数字 1 2 3 4 5 6 7 8 9 0五色环电阻的表示方法：1、第一、二、三色环直接表示其数字；2、第四环表示乘数；3、第五环表示误差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绿＝5，棕＝1，黑＝0，银＝0.01，于是 阻值＝510×0.01＝5.1Ω
3、“五色环”读数规则： 第一、二、三环表示三位数字，第四环表示数字后面“0”的个数，第五环表示精度。现在市场上逐步以
五色环为主，而且第五环精度的表示方法目前实际使用和过去有关规定不同，一般用棕色表示误差 1％。举 例如下：
例 5：
红
黑
黑
橙
棕
2
0
0
3个0
1％
这个电阻的阻值：200000 欧姆＝200K 误差 1％ 例 6：
例 1：
红紫Biblioteka 橙金27
3个0
5％
阻值：27 后面添加“3 个 0”即 27000 欧，误差 5%
例 2：如果第 3 环是金色
红
紫
金
金
2
7
0.1
5％
阻值：27 小数点向前移 1 位，即 2.7 欧姆，误差 5% 例 3：
红
红
棕
金
2
2
1个0
5％
阻值：22 后面添加 1 个 0 即 220 欧姆，误差 5% 例 4：
电阻阻值的色环表示法 1、颜色和数字的对应关系：
棕 红 橙 黄绿 蓝 紫 灰 白 黑 金 银
1 2 3 4 5 6 7 8 9 0 0.1 0.01 注意：金、银在第四环出现时，它们代表误差，金代表 5％，银代表 10％；而在第三环出现时，金代表 0.1，银代表 0.01。请看下例。 2、“四色环”读数规则： 第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。如：
红
红
黑
金
2
2
0个0
5％
例 4 所表示的阻值为 22 欧。第三环“黑色”表示“0 个零”，也就是表示数字后面不添加 0。
实际上，第三环用数学形式表达就是 10 的 N 次方的倍率，前面的情况分别可写作： 27×10³＝27000 22×10¹＝220 22×10°＝22
1000 欧=1 千欧，1000 千欧=1 兆欧。欧，即欧姆，符号是Ω；千欧：ΚΩ；兆欧：MΩ。
