单片机实验 脉冲计数和电脑时钟程序

合集下载

51单片机作的电子钟程序及电路图

51单片机作的电子钟程序及电路图

51单片机作的电子钟程序在很多地方已经有了介绍,对于单片机学习者而言这个程序基本上是一道门槛,掌握了电子钟程序,基本上可以说51单片机就掌握了80%。

常见的电子钟程序由显示部分,计算部分,时钟调整部分构成。

时钟的基本显示原理:时钟开始显示为0时0分0秒,也就是数码管显示000000,然后每秒秒位加1 ,到9后,10秒位加1,秒位回0。

10秒位到5后,即59秒,分钟加1,10秒位回0。

依次类推,时钟最大的显示值为23小时59分59秒。

这里只要确定了1秒的定时时间,其他位均以此为基准往上累加。

开始程序定义了秒,十秒,分,十分,小时,十小时,共6位的寄存器,分别存在30h,31h,32h,33h,34h,35h单元,便于程序以后调用和理解。

6个数码管分别显示时、分、秒,一个功能键,可以切换调整时分秒、增加数值、熄灭节电等功能全部集一键。

以下是部分汇编源程序,购买我们产品后我们用光盘将完整的单片机汇编源程序和烧写文件送给客户。

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 中断入口程序 ;; (仅供参考) ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;ORG 0000H ;程序执行开始地址LJMP START ;跳到标号START执行ORG 0003H ;外中断0中断程序入口RETI ;外中断0中断返回ORG 000BH ;定时器T0中断程序入口LJMP INTT0 ;跳至INTTO执行ORG 0013H ;外中断1中断程序入口RETI ;外中断1中断返回ORG 001BH ;定时器T1中断程序入口LJMP INTT1 ;跳至INTT1执行ORG 0023H ;串行中断程序入口地址RETI ;串行中断程序返回;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;; 主程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;START: MOV R0,#70H ;清70H-7AH共11个内存单元MOV R7,#0BH;clr P3.7 ;CLEARDISP: MOV @R0,#00H ;INC R0 ;DJNZ R7,CLEARDISP ;MOV 20H,#00H ;清20H(标志用)MOV 7AH,#0AH ;放入"熄灭符"数据MOV TMOD,#11H ;设T0、T1为16位定时器MOV TL0,#0B0H ;50MS定时初值(T0计时用)MOV TH0,#3CH ;50MS定时初值MOV TL1,#0B0H ;50MS定时初值(T1闪烁定时用)MOV TH1,#3CH ;50MS定时初值SETB EA ;总中断开放SETB ET0 ;允许T0中断SETB TR0 ;开启T0定时器MOV R4,#14H ;1秒定时用初值(50M S×20)START1: LCALL DISPLAY ;调用显示子程序JNB P3.7,SETMM1 ;P3.7口为0时转时间调整程序SJMP START1 ;P3.7口为1时跳回START1 SETMM1: LJMP SETMM ;转到时间调整程序SETMM; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;; 1秒计时程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;T0中断服务程序INTT0: PUSH ACC ;累加器入栈保护PUSH PSW ;状态字入栈保护CLR TR0 ;关闭定时器T0MOV A,#0B7H ;中断响应时间同步修正ADD A,TL0 ;低8位初值修正MOV TL0,A ;重装初值(低8位修正值)MOV A,#3CH ;高8位初值修正ADDC A,TH0 ;MOV TH0,A ;重装初值(高8位修正值)SETB TR0 ;开启定时器T0DJNZ R4, OUTT0 ;20次中断未到中断退出ADDSS: MOV R4,#14H ;20次中断到(1秒)重赋初值MOV R0,#71H ;指向秒计时单元(71H-72H)ACALL ADD1 ;调用加1程序(加1秒操作)MOV A,R3 ;秒数据放入A(R3为2位十进制数组合)CLR C ;清进位标志CJNE A,#60H,ADDMM ;ADDMM: JC OUTT0 ;小于60秒时中断退出ACALL CLR0 ;大于或等于60秒时对秒计时单元清0MOV R0,#77H ;指向分计时单元(76H-77H)ACALL ADD1 ;分计时单元加1分钟MOV A,R3 ;分数据放入ACLR C ;清进位标志CJNE A,#60H,ADDHH ;ADDHH: JC OUTT0 ;小于60分时中断退出ACALL CLR0 ;大于或等于60分时分计时单元清0MOV R0,#79H ;指向小时计时单(78H-79H)ACALL ADD1 ;小时计时单元加1小时MOV A,R3 ;时数据放入ACLR C ;清进位标志CJNE A,#24H,HOUR ;HOUR: JC OUTT0 ;小于24小时中断退出ACALL CLR0 ;大于或等于24小时小时计时单元清0OUTT0: MOV 72H,76H ;中断退出时将分、时计时单元数据移MOV 73H,77H ;入对应显示单元MOV 74H,78H ;MOV 75H,79H ;POP PSW ;恢复状态字(出栈)POP ACC ;恢复累加器RETI ;中断返回; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 闪动调时程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;T1中断服务程序,用作时间调整时调整单元闪烁指示INTT1: PUSH ACC ;中断现场保护PUSH PSW ;MOV TL1, #0B0H ;装定时器T1定时初值MOV TH1, #3CH ;DJNZ R2,INTT1OUT ;0.3秒未到退出中断(50MS中断6次)MOV R2,#06H ;重装0.3秒定时用初值CPL 02H ;0.3秒定时到对闪烁标志取反JB 02H,FLASH1 ;02H位为1时显示单元"熄灭"MOV 72H,76H ;02H位为0时正常显示MOV 73H,77H ;MOV 74H,78H ;MOV 75H,79H ;INTT1OUT: POP PSW ;恢复现场POP ACC ;RETI ;中断退出FLASH1: JB 01H,FLASH2 ;01H位为1时,转小时熄灭控制MOV 72H,7AH ;01H位为0时,"熄灭符"数据放入分MOV 73H,7AH ;显示单元(72H-73H),将不显示分数据MOV 74H,78H ;MOV 75H,79H ;AJMP INTT1OUT ;转中断退出FLASH2: MOV 72H,76H ;01H位为1时,"熄灭符"数据放入小时MOV 73H,77H ;显示单元(74H-75H),小时数据将不显示MOV 74H,7AH ;MOV 75H,7AH ;AJMP INTT1OUT ;转中断退出; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 加1子程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;ADD1: MOV A,@R0 ;取当前计时单元数据到ADEC R0 ;指向前一地址SWAP A ;A中数据高四位与低四位交换ORL A,@R0 ;前一地址中数据放入A中低四位ADD A,#01H ;A加1操作DA A ;十进制调整MOV R3,A ;移入R3寄存器ANL A,#0FH ;高四位变0MOV @R0,A ;放回前一地址单元MOV A,R3 ;取回R3中暂存数据INC R0 ;指向当前地址单元SWAP A ;A中数据高四位与低四位交换ANL A,#0FH ;高四位变0MOV @R0,A ;数据放入当削地址单元中RET ;子程序返回; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 清零程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;............. ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 时钟调整程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;当调时按键按下时进入此程序SETMM: cLR ET0 ;关定时器T0中断CLR TR0 ;关闭定时器T0LCALL DL1S ;调用1秒延时程序JB P3.7,CLOSEDIS ;键按下时间小于1秒,关闭显示(省电)MOV R2,#06H ;进入调时状态,赋闪烁定时初值SETB ET1 ;允许T1中断SETB TR1 ;开启定时器T1SET2: JNB P3.7,SET1 ;P3.7口为0(键未释放),等待SETB 00H ;键释放,分调整闪烁标志置1SET4: JB P3.7,SET3 ;等待键按下LCALL DL05S ;有键按下,延时0.5秒JNB P3.7,SETHH ;按下时间大于0.5秒转调小时状态MOV R0,#77H ;按下时间小于0.5秒加1分钟操作LCALL ADD1 ;调用加1子程序MOV A,R3 ;取调整单元数据CLR C ;清进位标志CJNE A,#60H,HHH ;调整单元数据与60比较HHH: JC SET4 ;调整单元数据小于60转SET4循环LCALL CLR0 ;调整单元数据大于或等于60时清0CLR C ;清进位标志AJMP SET4 ;跳转到SET4循环CLOSEDIS: SETB ET0 ;省电(LED不显示)状态。

单片机程序 一分钟外部脉冲计数

单片机程序   一分钟外部脉冲计数

/***************************利用外部中断0 和定时器0 来计算一分钟脉冲数交流 QQ: 357076835***************************/#include <reg52.h>#include <intrins.h>int N=0,m=0,p;unsigned char code dat[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40};unsigned int led[3];sbit LS138A = P2^2; //定义138译码器的输入A脚由P2.2控制sbit LS138B = P2^3; //定义138译码器的输入脚B由P2.3控制sbit LS138C = P2^4; //定义138译码器的输入脚C由/****************************/void coun() //初始化设置{TMOD=0x01;TH0=0x4c;TL0=0x00;//定义50msTR0=1;IT0=1;EX0=1;ET0=1;EA=1;}void delay(int z) //延时函数{unsigned char x,y;for(x=0;x<50;x++)for(y=z;y>0;y--) ;}void display() //显示函数 138译码器显示{ char i;p=N;led[0]=dat[p/100];led[1]=dat[p%100/10];led[2]=dat[p%10];for( i=0; i<3; i++) //实现8位动态扫描循环{P0 = led[i]; //将字模送到P0口显示switch(i) //使用switch 语句控制位选也可以是用查表的方式学员可以试着自己修改 {case 0:LS138A=0; LS138B=0; LS138C=0; break;case 1:LS138A=1; LS138B=0; LS138C=0; break;case 2:LS138A=0; LS138B=1; LS138C=0; break;}delay(10);}}/*************主函数***************/void main(){// delay(50);coun();while(1){if(m>=1200) 达到一分钟之后关闭外部中断0EX0=0;display();}}/*************中断函数***************/void int0() interrupt 0 using 1{EX0=0;N++;EX0=1;void int1() interrupt 1 using 2 {TH0=0x4c;TL0=0x00;m++;}。

单片机—电子钟实验源程序

单片机—电子钟实验源程序

;22H~24H存时钟时间;32H~34H存闹钟时间;42H~44H存秒表时间;MON用于选择时钟/闹钟调时;30H作为标志;RST用于选择时、分、秒;LAST调时减1,NEXT调时加1;EXEC用于开始秒表计时;40H作为标志CM1 EQU 8001HCM2 EQU 8002HCM4 EQU 8004HORG 0000HLJMP MAINORG 000BHLJMP SER0ORG 001BHLJMP SER1ORG 0030HMAIN: MOV SP,#70HMOV 32H,#00HMOV 33H,#00HMOV 34H,#00H;设置闹钟初始值MOV 42H,#00HMOV 43H,#00HMOV 44H,#00H;设置秒表初始值MOV 26H,#11H;26H作为标志(h,min,s)MOV 30H,#00H;30H作为时钟(0)与闹钟(1)的标志MOV R4,#0C8H;设200次循环MOV TMOD,#20H;T0方式0,T2方式2MOV TH0,#63H ;5msMOV TL0,#10HMOV TH1,#9CHMOV TL1,#9CH ;100MSSETB P1.1SETB EASETB ET0SETB ET1SETB TR0MOV A,22H;检查时钟格式是否正确CLR CSUBB A,#24HJNC INITMOV A,23HCLR CSUBB A,#60HJNC INITMOV A,24HCLR CSUBB A,#60HJNC INITLJMP LOADINIT: MOV 22H,#12H;时钟格式不正确时进行初始化,为12:00:00MOV 23H,#00HMOV 24H,#00HLOAD: CLR RS0CLR RS1;第一组工作寄存器MOV A,40HJZ S1;40H为1时,42H~44H(秒表)送显示缓冲区MOV R0,#42HLJMP NOADS1: MOV A,30HJZ SOAD;30H为0时,22H~24H(时钟)送显示缓冲区MOV R0,#32H;30H为1时,32H~34H(闹钟)送显示缓冲区LJMP NOADSOAD: MOV R0,#22HNOAD: MOV R1,#60H;将对应的时间送入显示缓冲区60H~65HMOV R5,#03HLOOP1: MOV A,@R0ANL A,#0F0HSWAP AMOV @R1,AINC R1MOV A,@R0ANL A,#0FHMOV @R1,AINC R1INC R0DJNZ R5,LOOP1LCALL DP1;调用显示子程序MOV A,32HCJNE A,22H,SWEEPMOV A,33HCJNE A,23H,SWEEPSETB TR1;时钟与闹钟的时和分相等时开定时器1 SWEEP: LCALL SEARCHMOV A,25H;25H存键号CJNE A,#04H,C6MOV A,40HADD A,#01HMOV B,#02HDIV ABMOV 40H,B;键值为EXEC时,处理40H标志位MOV 42H,#00HMOV 43H,#00HMOV 44H,#00H;秒表赋初值LJMP SENDC6: CJNE A,#02H,C3MOV A,30HADD A,#01HMOV B,#02HDIV ABMOV 30H,B;键值为MON时,处理30H标志位LJMP SENDC3: CJNE A,#03H,C1MOV A,26HRL A;键值为RST时,处理26H标志位MOV 26H,AMOV A,30HJZ C4LCALL NJ ;闹钟调用NJLJMP SENDC4: LCALL AJ ;时钟调用AJLJMP SENDC1: MOV A,25HCJNE A,#01H,C2LCALL LAST;键值为LAST时,调用减1运算LJMP SENDC2: MOV A,25HJNZ SENDLCALL NEXT;键值为NEXT时,调用加1运算SEND: MOV 25H,#99HCLR RS0CLR RS1LJMP LOAD;-------------------------------------------------------- ;-------判断时钟h/min/s标志位26H-------- ;-------------------------------------------------------- AJ: SETB RS0;换工作寄存器CLR RS1MOV A,26HCJNE A,#11H,AJ1MOV R1,#21HSETB TR0LJMP ARET;R1存对应时钟位AJ1: CLR TR0CJNE A,#22H,AJ2MOV R1,#22HAJ2: CJNE A,#44H,AJ3MOV R1,#23HAJ3: CJNE A,#88H,ARETMOV R1,#24HARET: RET;--------------------------------------------------------- ;-------判断闹钟h/min/s标志位26H--------- ;--------------------------------------------------------- NJ: SETB RS0CLR RS1;第1组工作寄存器MOV A,26HCJNE A,#11H,NJ1MOV R1,#31HLJMP ARET;R1存对应时钟位NJ1: CJNE A,#22H,NJ2MOV R1,#32HNJ2: CJNE A,#44H,NJ3MOV R1,#33HNJ3: CJNE A,#88H,NJRETMOV R1,#34HNJRET: RET;--------------------------------------;------------减1运算-------------;--------------------------------------LAST: MOV A,30HJZ LA0;30H为0时,时钟进行减1运算LJMP NA0;30H为1时,闹钟进行减1运算LA0: LCALL AJCJNE R1,#21H,LA1LJMP LRETLA1: CLR CMOV A,#9AHSUBB A,#01HADDC A,@R1DA AMOV @R1,ACJNE A,#99H,LRET;当A不等于99H时,即不是从0开始减1,此时对应时间不需要调整CJNE R1,#22H,LA2MOV @R1,#23H;当指向22H(时)时,对应值调整为#23H LJMP LRETLA2: MOV @R1,#59H;当不指向22H(指向分或秒)时,对应值调整为#59HLJMP LRETNA0: LCALL NJCJNE R1,#31H,NA1LJMP LRET NA1: CLR CMOV A,#9AHSUBB A,#01HADDC A,@R1DA AMOV @R1,ACJNE A,#99H,LRET;当A不等于99H时,即不是从0开始减1,此时对应值不需要调整CJNE R1,#32H,NA2MOV @R1,#23H;当指向22H(时)时,对应值调整为#23H LJMP LRETNA2: MOV @R1,#59H;当不指向32H(指向分或秒)时,对应值调整为#59HLRET: RET;--------------------------------------;--------------加1运算-----------;--------------------------------------NEXT: MOV A,30HJZ NE0;30H为0时,时钟进行加1运算LJMP NZ0;30H为1时,闹钟进行加1运算NE0: LCALL AJCJNE R1,#21H,NE1LJMP NRETNE1: MOV A,@R1ADD A,#01HDA AMOV @R1,ACJNE R1,#22H,NE2;当指向22H(时)时,比较A与#24H;当不指向22H(指向分或秒)时,转向NE2比较A与#60HCJNE A,#24H,NRETMOV @R1,#00H;A等于#24H时,给对应位赋0NE2: CJNE A,#60H,NRETMOV @R1,#00H;A等于#60H时,给对应位赋0LJMP NRETNZ0: LCALL NJCJNE R1,#31H,NZ1LJMP NRETNZ1: MOV A,@R1ADD A,#01HDA AMOV @R1,ACJNE R1,#32H,NZ2;当指向32H(时)时,比较A与#24H;当不指向32H(指向分或秒)时,转向NZ2比较A与#60HCJNE A,#24H,NRETMOV @R1,#00H;A等于#24H时,给对应位赋0NZ2: CJNE A,#60H,NRETMOV @R1,#00H;A等于#60H时,给对应位赋0NRET: RET;--------------------------------------;-----------显示子程序-----------;--------------------------------------DP1: CLR RS0CLR RS1MOV R1,#60HMOV R2,#20HDP2: MOV DPTR,#CM2MOV A,#00HMOVX @DPTR,AMOV DPTR,#DATA0MOV A,@R1MOVC A,@A+DPTRMOV DPTR,#CM4MOVX @DPTR,AMOV DPTR,#CM2MOV A,R2MOVX @DPTR,ALCALL DL1MSCLR CRRC AINC R1MOV R2,AJNZ DP2RETDL1MS: MOV R6,#03HDL1: MOV R5,#02H DL2: DJNZ R5,DL2DJNZ R6,DL1RET;--------------------------------------;-----SEAROH扫描子程序-----;-------------------------------------- SEARCH: CLR RS1SETB RS0;第1组工作寄存器MOV DPTR,#CM4MOV A,#00HMOVX @DPTR,AMOV R2,#06HMOV R3,#0FEHMOV R5,#00HSC: MOV DPTR,#CM2MOV A,R3MOVX @DPTR,AMOV DPTR,#CM1MOVX A,@DPTRORL A,#0F0HCPL AJB ACC.0,L1JB ACC.1,L2JB ACC.2,L3JB ACC.3,L4MOV A,R3RL AINC R5MOV R3,ADJNZ R2,SCLJMP L6L1: MOV R4,#00HLJMP GETL2: MOV R4,#01HLJMP GETL3: MOV R4,#02HLJMP GETL4: MOV R4,#03HGET: MOV A,R5MOV B,#04HMUL ABADD A,R4 ;列*4+行MOV 25H,AL5: LCALL DP1MOV A,#00HMOV DPTR,#CM2MOVX @DPTR,AMOV DPTR,#CM1MOVX A,@DPTRORL A,#0F0HCPL AJNZ L5L6: CLR RS0RET;--------------------------------------;----------中断子程序1---------;--------------------------------------SER0: CLR RS0CLR RS1;第0组工作寄存器MOV TH0,#63HMOV TL0,#18HDJNZ R4,EXITMOV R4,#0C8HPUSH APUSH PSWMOV A,40HJZ INT0MOV A,44H ;闹钟秒ADD A,#01HDA AMOV 44H,ACJNE A,#60H,INT0;每次中断都需要对时钟进行加1运算,故要跳转到INT0,而不是EXIT0CLR AMOV 44H,AMOV A,43H ;闹钟分ADD A,#01HDA AMOV 43H,ACJNE A,#60H,INT0CLR AMOV 43H,AMOV A,42H ;闹钟时ADD A,#01HDA AMOV 42H,ACJNE A,#24H,INT0CLR AMOV 42H,AINT0: MOV A,24H ;时钟秒ADD A,#01HDA AMOV 24H,ACJNE A,#60H,EXIT0CLR AMOV 24H,AMOV A,23H ;时钟分ADD A,#01HDA AMOV 23H,ACJNE A,#60H,EXIT0CLR AMOV 23H,AMOV A,22H ;时钟时ADD A,#01HDA AMOV 22H,ACJNE A,#24H,EXIT0CLR AMOV 22H,AEXIT0: POP PSWPOP AEXIT: RETI;--------------------------------------;----------中断子程序2---------;--------------------------------------SER1: CPL P1.1CLR TR1RETIDATA0:DB 3FH,06H,5BH,4FH,66H,6DH,7DH, DB 07H,7FH,6FH,77H,7CH,39H,5EHDB 79H,71HEND。

单片机制作数字钟(含万年历、秒表功能)

单片机制作数字钟(含万年历、秒表功能)

数字钟、万年历制作(基于单片机)电路原理图:程序://********************20131206****数字钟程序#pragma SMALL#include <reg51.h>#include <absacc.h>#include <intrins.h>//********************************************************* *********编译预处理void display(unsigned char *p); //显示函数,P为显示数据首地址unsigned char keytest(); //按键检测函数unsigned char search(); //按键识别函数void alarm(); //闹钟判断启动函数void ftion0(); //始终修改函数void ftion1(); //闹钟修改函数void ftion3(); //日期修改函数void cum(); //加1修改函数void minus(); //减1修改函数void jinzhi(); //进制修改函数void riqi(); //日期void stopwatch(); //秒表函数//********************************************************* *******函数声明sbit P2_7=P2^7;//********************************************************* *******端口定义unsigned char clockbuf[3]={0,0,0};unsigned char bellbuf[3]={0,0,0};unsigned char date[3]={1,1,1}; //日期存放数组unsigned char stop[3]={0,0,0};unsigned char msec1,msec2;unsigned char timdata,rtimdata,dtimdata;unsigned char count;unsigned char *dis_p;unsigned char or; //12进制控制标志unsigned char ri; //日期显示控制标志位unsigned char mb; //秒表控制标志位bit arm,rtim,rhour,rmin,hour,min,sec,day,mon,year; //定义位变量//********************************************************* *****全局变量定义void main(){unsigned char a;or=0; //12进制修改标志清零ri=0;mb=0;P2_7=0;arm=0;msec1=0;msec2=0;timdata=0;rtimdata=0;count=0;TMOD=0x12;TL0=0x06;TH0=0x06;TH1=(65536-10000)/256;TL1=(65536-10000)%256;EA=1;ET0=1;ET1=1;TR0=1;TR1=0;dis_p=clockbuf;while(1){a=keytest();if(a==0x78) //判断是否有键按下{display(dis_p);if(arm==1) alarm();}else{display(dis_p);a=keytest();if(a!=0x78){a=search();switch(a){case 0x00:ftion0();break;case 0x01:ftion1();break;case 0x02:cum();break;case 0x06:jinzhi();break;case 0x03:riqi();break;case 0x04:ftion3();break;case 0x05:minus();break;case 0x07:stopwatch();break;case 0x09:TR1=1;break;case 0x0a:TR1=0;break;case 0x0b:stop[0]=0;stop[1]=0;stop[2]=0;break;default:break;}}}}}//********************************************主函数【完】void display(unsigned char *p){unsigned char buffer[]={0,0,0,0,0,0};unsigned char k,i,j,m,temp;unsigned char led[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};buffer[0]=p[0]/10;buffer[1]=p[0]%10;buffer[2]=p[1]/10;buffer[3]=p[1]%10;buffer[4]=p[2]/10;buffer[5]=p[2]%10;if((sec==0)&&(min==0)&&(hour==0)&&(rmin==0)&&(rhour==0)&&( day==0)&&(mon==0)&&(year==0)) //没有修改标志,正常显示{for(k=0;k<3;k++){temp=0x01;for(i=0;i<6;i++){P0=0x00; //段选端口j=buffer[i];P0=led[j];P1=~temp; //位选端口temp<<=1;for(m=0;m<200;m++);}}}else //若有修改标志,则按以下标志分别显示{if(sec==1||day==1){P1=0x1f;i=buffer[5];P0=led[i];for(m=0;m<200;m++);P1=0x2f;j=buffer[4];P0=led[j];for(m=0;m<200;m++);}if(min==1||rmin==1||mon==1){P1=0x3b;i=buffer[2];P0=led[i];for(m=0;m<200;m++);P1=0x37;j=buffer[3];P0=led[j];for(m=0;m<200;m++);}if(hour==1||rhour==1||year==1) {P1=0x3e;i=buffer[0];P0=led[i];for(m=0;m<200;m++);P1=0x3d;j=buffer[1];P0=led[j];for(m=0;m<200;m++);}}}//**********************************LED显示函数【完】unsigned char keytest(){unsigned char c;P2=0x78; //检测是否有键按下c=P2;c=c&0x78;return(c);}//******************************************键盘检测函数【完】unsigned char search(){unsigned char a,b,c,d,e;c=0x3f;a=0; //行号while(1){P2=c;d=P2;d=d&0x07;if(d==0x03){b=0;break;} //列号else if(d==0x05){b=1;break;}else if(d==0x06){b=2;break;}a++;c>>=1;if(a==5){a=0;c=0x3f;}}e=a*3+b;do{display(dis_p);}while((d=keytest())!=0x78);return(e);}//***********************************************查键值函数【完】void alarm(){if((clockbuf[0]==bellbuf[0])&&(clockbuf[1]==bellbuf[1])){P2_7=1;rtim=1;if(count==10){count=0;P2_7=0;arm=0;rtim=0;}}}//****************************************闹钟判断启动函数【完】void ftion0(){TR0=0;rhour=0;rmin=0;dis_p=clockbuf;rtimdata=0;timdata++;switch(timdata){case 0x01:sec=1;break;case 0x02:sec=0;min=1;break;case 0x03:min=0;hour=1;break;case 0x04:timdata=0;hour=0;TR0=1;break;default:break;}}//*********************************************时钟设置函数【完】void ftion1(){if(TR0==0) TR0=1;sec=0;min=0;hour=0;dis_p=bellbuf;timdata=0;rtimdata++;switch(rtimdata){case 0x01:rmin=1;break;case 0x02:rmin=0;rhour=1;break;case 0x03:rtimdata=0;rhour=0;arm=1;dis_p=clockbuf;break;default:break;}}//*********************************************闹钟设置函数【完】void ftion3(){if(TR0==0) TR0=1;day=0;mon=0;year=0;dis_p=date;timdata=0;rtimdata=0;dtimdata++;switch(dtimdata){case 0x01:day=1;break;case 0x02:day=0;mon=1;break;case 0x03:mon=0;year=1;break;case 0x04:dtimdata=0;year=0;dis_p=clockbuf;break;default:break;}}//*************************************************日期修改函数【完】void minus(){if(sec==1){if(0==clockbuf[2]) clockbuf[2]=59;else clockbuf[2]--;}else if(min==1){if(0==clockbuf[1]) clockbuf[1]=59;else clockbuf[1]--;}else if(hour==1){if(or==0) //判断进制{if(0==clockbuf[0]) clockbuf[0]=23;else clockbuf[0]--;}if(or==1){if(1==clockbuf[0]) clockbuf[0]=12;else clockbuf[0]--;}}else if(rmin==1){if(bellbuf[1]==0) bellbuf[1]=59;else bellbuf[1]--;}else if(rhour==1){if(or==0){if(bellbuf[0]==0) bellbuf[0]=23;else bellbuf[0]--;}if(or==1){if(bellbuf[0]==1) bellbuf[0]=12;else bellbuf[0]--;}}else if(day==1){if(date[2]==1) date[2]=31;else date[2]--;}else if(mon==1){if(date[1]==1) date[1]=12;else date[1]--;}else if(year==1){if(date[0]==1) date[0]=99;else date[0]--;}}//*************************************减1修改功能函数【完】void cum(){if(sec==1){if(59==clockbuf[2]) clockbuf[2]=0;else clockbuf[2]++;}else if(min==1){if(59==clockbuf[1]) clockbuf[1]=0;else clockbuf[1]++;}else if(hour==1){if(or==0) //判断进制{if(23==clockbuf[0]) clockbuf[0]=0;else clockbuf[0]++;}if(or==1){if(12==clockbuf[0]) clockbuf[0]=1;else clockbuf[0]++;}}else if(rmin==1){if(bellbuf[1]==59) bellbuf[1]=0;else bellbuf[1]++;}else if(rhour==1){if(or==0){if(bellbuf[0]==23) bellbuf[0]=0;else bellbuf[0]++;}if(or==1){if(bellbuf[0]==12) bellbuf[0]=1;else bellbuf[0]++;}}else if(day==1){if(date[2]==31) date[2]=1;else date[2]++;}else if(mon==1){if(date[1]==12) date[1]=1;else date[1]++;}else if(year==1){if(date[0]==99) date[0]=0;else date[0]++;}}//*************************************加1修改功能函数【完】void jinzhi(){if(or==0) or=1;else or=0;}//***********************************进制修改控制函数【完】void riqi(){if(ri==0){dis_p=date;}if(ri==1){dis_p=clockbuf;}ri++;if(ri==2) ri=0;}//********************************日期控显示函数【完】void stopwatch(){if(mb==0){dis_p=stop;mb=1;}else{mb=0;dis_p=clockbuf;}}//************秒表**********秒表**********秒表函数【完】void clock() interrupt 1{EA=0;if(msec1!=0x14) msec1++; //6MHz晶振定时10mselse{msec1=0;if(msec2!=100) msec2++; //定时1selse{if(rtim==1) count++; //闹钟启动标志计时10smsec2=0;if(clockbuf[2]!=59) clockbuf[2]++;else{clockbuf[2]=0;if(clockbuf[1]!=59) clockbuf[1]++;else{clockbuf[1]=0;if(or==0){if(clockbuf[0]!=23) clockbuf[0]++;else{clockbuf[0]=0;if((date[1]==1)||(date[1]==1)||(date[1]==1)||(date[1]==3)||(date[ 1]==5)||(date[1]==7)||(date[1]==8)||(date[1]==10)||(date[1]==12)){if(date[2]!=30) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if((date[1]==4)||(date[1]==6)||(date[1]==9)||(date[1]==11)){if(date[2]!=29) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if(date[1]==2){if((((date[0]%4==0)&&(date[0]%100!=0))||(date[0]%400==0))){if(date[2]!=28) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}else{if(date[2]!=27) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}}}}if(or==1){if(clockbuf[0]!=12) clockbuf[0]++;else{clockbuf[0]=0;if((date[1]==1)||(date[1]==1)||(date[1]==1)||(date[1]==3)||(date[ 1]==5)||(date[1]==7)||(date[1]==8)||(date[1]==10)||(date[1]==12)){if(date[2]!=30) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if((date[1]==4)||(date[1]==6)||(date[1]==9)||(date[1]==11)){if(date[2]!=29) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if(date[1]==2){if((((date[0]%4==0)&&(date[0]%100!=0))||(date[0]%400==0))){if(date[2]!=28) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}else{if(date[2]!=27) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}}}}}}}}EA=1;}//*******************************定时器0中断函数【完】void miaobiao() interrupt 3{TH1=(65536-10000)/256;TL1=(65536-10000)%256;if(stop[2]!=99) stop[2]++;else{stop[2]=0;if(stop[1]!=59) stop[1]++;else{stop[1]=0;if(stop[0]!=59) stop[0]++;else stop[0]=0;}}}//***********************************定时器1中断函数【完】。

单片机课程设计外部脉冲计数器

单片机课程设计外部脉冲计数器

单片机课程设计外部脉冲计数器目录摘要:单片机是一种集成在电路芯片,是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能集成到一块硅片上构成的一个小而完善的计算机系统。

本课程设计的指导思想是控制单片机实现从0到99的计数功能,其结果显示在两位一体的共阳极数码管上。

关键词:脉冲计数器数码管单片机本设计基于单片机技术原理,以单片机芯片STC89C52作为核心控制器,通过硬件电路的制作以及软件程序的编制,设计制作出一个计数器,包括以下功能:输出脉冲,按下键就开始计数,并将数值显示在两位一体的共阳极数码管上。

1课题原理PCB板上设置开始计数按键和清零按键,以上按键与89C52单片机的P1口连接,通过查询按键是否被按下来判断进行计数或者清零。

若按下计数健,则单片机控制两位一体的共阳极数码管显示从00开始的数字,按下一次,则数字加一,一次类推;若按下清零键,则程序返回程序开始处,并且数码管显示00。

2 硬件及软件设计2.1 硬件系统2.1.1 硬件系统设计此设计是在单片机最小系统的基础上进行开发和拓展,增加了按键电路和和数码管显示电路,由于单片机输出电流不足以驱动数码管发光,所以数码管需要驱动电路。

我们采用了三极管对数码管电流进行放大,使电流大小达到要求值。

2.1.2 单元电路设计基本框架如下图2.1开始按键数码管 89C52单片机清零按键显示控制加一按键2.1基本框架SEL11JDB91627384954.7kR112P3VCC142C00Q91vccVCC5PP25440CCPC-RXPC-TX0112110Q9465317126118vcc01-+DpVV7SEG-2abcdefghNVCCGR1INR2IN39867412T1OUTT2OUT0000000000000000R104.7k11111111D S232A-NR1OUTT2INC1+C1-C2+C2-T1INR2OUT123456781RRRRRRRRU20134519SEL2111DB0DB1DB2DB3DB4DB5DB6DB7PP1444 VCCCC0011RXDTXDDB0DB1DB2DB3DB4DB5DB6DB7TXDRXD92987654321234567800010333333332 222222242113DNP00P01P02P03P04P05P06P07P20P21P22P23P24P25P26P27VCCGPSENP30/ RXDP31/ TXDALE/ PROGP10P11P12P13P14P15P16P17P32/ INT0P33/ INT1P34/ T0P35/T1EA/VppXTAL1XTAL2RST/VpdP36/ WRP37/RD89C52AT89S5X123456784518991131123671111VCCR10DTTWRINT1INT0P10P11SEL1SE L2SPEAKP12P13VCCC1010UF/16V12311.0592MHzXTALVCC4K35021RSTP1KEYK0R121PP67 00C3C3VCC211234SSW-PBSSW-PBSSW-PBSSW-PB2PDC5V图2.2 计数器原理图图2.3 计数器PCB图1(STC89C52芯片 89C52STC89C52RC芯片包括: 8k字节139P10P00238P11P01Flash,512字节RAM, 32位I/O口337P12P02436P13P03线,看门狗定时器,两个数据指针,535P14P04634三个16位定时器/计数器,一个6向P15P05733P16P06832量2级中断结构,全双工串行口,片P17P071221内晶振及时钟电路。

51单片机脉冲产生程序设计

51单片机脉冲产生程序设计

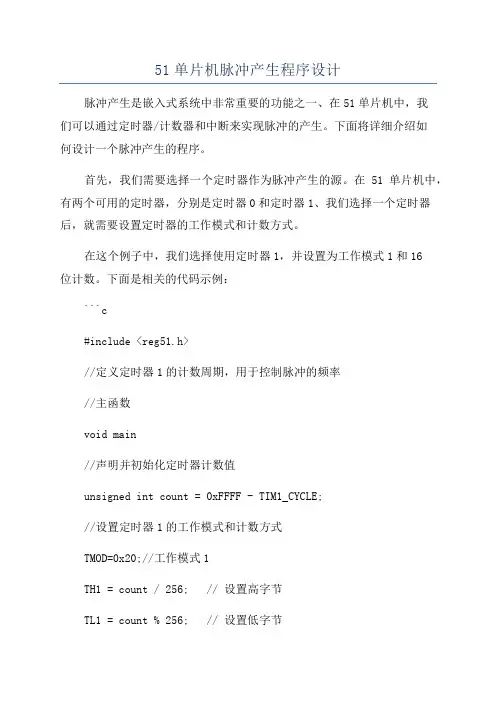

51单片机脉冲产生程序设计脉冲产生是嵌入式系统中非常重要的功能之一、在51单片机中,我们可以通过定时器/计数器和中断来实现脉冲的产生。

下面将详细介绍如何设计一个脉冲产生的程序。

首先,我们需要选择一个定时器作为脉冲产生的源。

在51单片机中,有两个可用的定时器,分别是定时器0和定时器1、我们选择一个定时器后,就需要设置定时器的工作模式和计数方式。

在这个例子中,我们选择使用定时器1,并设置为工作模式1和16位计数。

下面是相关的代码示例:```c#include <reg51.h>//定义定时器1的计数周期,用于控制脉冲的频率//主函数void main//声明并初始化定时器计数值unsigned int count = 0xFFFF - TIM1_CYCLE;//设置定时器1的工作模式和计数方式TMOD=0x20;//工作模式1TH1 = count / 256; // 设置高字节TL1 = count % 256; // 设置低字节//启动定时器1TR1=1;while (1)//脉冲输出的相关处理//这里可以添加相关操作}```在上述代码中,我们通过`TIM1_CYCLE`宏定义了定时器1的计数周期,用于控制脉冲的频率。

然后,我们设置了定时器1的工作模式为工作模式1,并计算出计数值,将其分别赋值给TH1和TL1寄存器。

最后,启动定时器1,并在主循环中进行相关的脉冲输出处理。

通过以上的代码段,我们实现了一个简单的脉冲产生程序。

在实际应用中,我们可以根据需要进行进一步的处理,例如根据输入信号进行触发控制、与其他模块进行通信等。

需要注意的是,在上述代码中,我们使用了51单片机的计数方式1,即工作模式1、根据实际需求,您可以根据相应的定时器和计数方式进行调整。

另外,定时器的计数周期也可以根据具体应用进行调整,以满足不同的脉冲需求。

总结起来,设计一个脉冲产生的程序需要选择定时器和计数方式,设置定时器的工作模式和计数值,然后启动定时器,并在主循环中进行相关的处理。

单片机脉冲计数器程序

单片机脉冲计数器程序

单片机脉冲计数器1、设计内容用单片机实现对一路脉冲计数和显示的功能。

硬件包括单片机最小系统、LED显示、控制按钮;软件实现检测到显示2、要求计数范围0~2000;脉冲输入有光电隔离整形,有清零按钮程序如下:ORG 0000HLJMP MAINORG 0003HLJMP 0100HORG 0013HLJMP 0150HORG 0050HMAIN: CLR AMOV 30H , A ;初始化缓存区MOV 31H , AMOV 32H , AMOV 33H , AMOV R6 , AMOV R7 , ASETB EASETB EX0SETB EX1SETB IT0SETB IT1SETB PX1NEXT1: ACALL HEXTOBCDD ;调用数制转换子程序ACALL DISPLAY ;调用显示子程序LJMP NEXT1ORG 0100H ;中断0服务程序MOV A , R7ADD A , #1MOV R7, AMOV A , R6ADDC A , #0MOV R6 , ACJNE R6 , #07H , NEXTCLR AMOV R6 , AMOV R7 , ANEXT: RETIORG 0150H ;中断1服务程序CLR AMOV R6 , AMOV R7 , ARETIORG 0200HHEXTOBCDD:MOV A , R6 ;由十六进制转化为十进制PUSH ACCMOV A , R7PUSH ACCMOV A , R2PUSH ACCCLR AMOV R3 , AMOV R4 , AMOV R5 , AMOV R2 , #10HHB3: MOV A , R7 ;将十六进制中最高位移入进位位中RLC AMOV R7 , AMOV A , R6RLC AMOV R6 , AMOV A , R5 ;每位数加上本身相当于将这个数乘以2 ADDC A , R5DA AMOV R5 , AMOV A , R4ADDC A , R4DA A ;十进制调整MOV R4 , AMOV A , R3ADDC A , R3DJNZ R2 , HB3POP ACCMOV R2 , APOP ACCMOV R7 , APOP ACCMOV R6 , ARETORG 0250HDISPLAY: MOV R0 , #30HMOV A , R5ANL A , #0FHMOV @R0 , AMOV A , R5SW AP AANL A , #0FHINC R0MOV @R0 , AMOV A , R4ANL A , #0FHINC R0MOV @R0 , AMOV A , R4SW AP AANL A , #0FHINC R0MOV @R0 , AMOV R0 , #30HMOV R2 , #11111110BAGAIN: MOV A , R2MOV P2 , AMOV A , @R0MOV DPTR , #TABMOVC A , @A+DPTRMOV P0 , AACALL DELAYINC R0MOV A , R2RL AMOV R2 , AJB ACC.4 , AGAINRETTAB: DB 03FH , 06H , 5BH , 4FH , 66H , 6DH , 7DH , 07H , 7FH , 6FH ;七段码表DELAY: MOV TMOD , #01H ;0.05s延时子程序MOV TL0 , #0B0HMOV TH0 , #3CHSETB TR0WAIT: JNB TF0 , WAITCLR TF0CLR TR0RETEND单片机的T1口计数,T0口定时,P1口输出段码,P2口位选,三位数码管显示 ORG 0000HAJMP MAINORG 000BHAJMP COUNTORG 0100HMAIN: MOV TMOD,#51HMOV TH1,#00HMOV TL1,#00HMOV TL0,#0B0HMOV TH0,#3CHSETB PT0SETB ET0SETB EASETB TR0SETB TR1WAIT: AJMP WAITCOUNT: MOV 30H,TL1MOV 31H,TH1LCALL BCDLCALL WFRETIBCD: MOV R1,30HMOV A,R1MOV B,#100DIV ABMOV 33H,AMOV A,BMOV B,#10DIV ABMOV 34H,AMOV 35H,BPLAY: MOV A,33HMOV DPTR,#TABMOVC A,@A+DPTRMOV P1,ASETB P2.2LCALL DELAYCLR P2.2MOV A,34HMOVC A,@A+DPTRMOV P1,ASETB P2.1LCALL DELAYCLR P2.1MOV A,35HMOVC A,@A+DPTRMOV P1,ASETB 2.0LCALL DELAYCLR P2.0RETTAB: DB 3FH,06H,5BH,4FH,66F,6DH,7DH,07H,7FH,6FHDELAY: MOV R5,#10HDE1: MOV R7,#5DE2: MOV R6,#20DE3: DJNZ R6,DE3DJNZ R7,DE2DJNZ R5,DE1RETWF: MOV TH1,#00HMOV TL1,#00HMOV TH0,#0B0HMOV TL0,#3CHSETB TR1SETB TR0RETENDCOUNT: CLR TR1CLR TR0MOV 30H,TL1MOV 31H,TH1LCALL BCDLCALL WFRETORG 0000HAJMP MAINORG 000BHAJMP COUNTORG 0100HMAIN: MOV TMOD,#51HMOV TH1,#00HMOV TL1,#00HMOV TL0,#0B0HSETB PT0SETB ET0SETB EASETB TR0SETB TR1WAIT: AJMP W AITCOUNT: MOV 30H,TL1MOV 31H,TH1LCALL BCDLCALL WFRETIBCD: MOV R1,30HMOV A,R1MOV B,#100DIV ABMOV 33H,AMOV A,BMOV B,#10DIV ABMOV 34H,AMOV 35H,BPLAY: MOV A,33HMOV DPTR,#TABMOVC A,@A+DPTRMOV P1,ASETB P2.2LCALL DELAYCLR P2.2MOV A,34HMOVC A,@A+DPTRMOV P1,ASETB P2.1LCALL DELAYCLR P2.1MOV A,35HMOVC A,@A+DPTRMOV P1,ASETB 2.0LCALL DELAYCLR P2.0RETTAB: DB 3FH,06H,5BH,4FH,66F,6DH,7DH,07H,7FH,6FHDE1: MOV R7,#5DE2: MOV R6,#20 DE3: DJNZ R6,DE3DJNZ R7,DE2DJNZ R5,DE1RETWF: MOV TH1,#00H MOV TL1,#00HMOV TH0,#0B0HMOV TL0,#3CHSETB TR1SETB TR0RETENDCOUNT: CLR TR1CLR TR0MOV 30H,TL1MOV 31H,TH1LCALL BCDLCALL WFRET。

单片机的定时及计数器实验-脉冲计数器

单片机的定时及计数器实验-脉冲计数器

实验六单片机定时、计数器实验2——脉冲计数器一、实验目的1.AT89C51有两个定时/计数器,本实验中,定时/计数器1(T1)作定时器用,定时1s;定时/计数器0(T0)作计数器用。

被计数的外部输入脉冲信号从单片机的P3.4(T0)接入,单片机将在1s内对脉冲计数并送四位数码管实时显示,最大计数值为0FFFFH。

2.用proteus设计、仿真基于AT89C51单片机的脉冲计数器。

3.学会使用VSM虚拟计数/计时器。

二、电路设计1.从PROTEUS库中选取元件①AT89C51:单片机;②RES:电阻;③7SEG-BCD- GRN:七段BCD绿色数码管;④CAP、CAP-ELEC:电容、电解电容;⑤CRYSTAL:晶振;SEG-COM- GRN为带段译码器的数码管,其引脚逻辑状态如图所示。

对着显示的正方向,从左到右各引脚的权码为8、4、2、1。

2.放置元器件3.放置电源和地4.连线5.元器件属性设置6.电气检测7.虚拟检测仪器(1)VSM虚拟示波器单击小工具栏中的按钮,在对象选择器列表中单击COUNTER(计数/计时器),打开其属性编辑框,单击运行模式的下拉菜单,如图所示,可选择计时、频率、计数模式,当前设置其为频率计工作方式。

(2)数字时钟DCLOCK单击按钮,在对象选择器中选择DCLOCK(数字时钟)。

在需要添加信号的线或终端单击即可完成添加DCLOCK输入信号。

当前信号设置为DIGITAL型的时钟CLOCK,频率为50K。

三、源程序设计、生成目标代码文件1.流程图2.源程序设计通过菜单“sourc e→Add/Remove Source Files…”新建源程序文件:DZC36.ASM。

通过菜单“sourc e→DZC36.ASM”,打开PROTEUS提供的文本编辑器SRCEDIT,在其中编辑源程序。

程序编辑好后,单击按钮存入文件DZC32.ASM。

3.源程序编译汇编、生成目标代码文件通过菜单“sourc e→Build All”编译汇编源程序,生成目标代码文件。

单片机脉冲计数word文档良心出品

单片机脉冲计数word文档良心出品

单片机实验报告0903 班级:自动姓名:一.软件实验实验题目:脉冲计数(定时/计数器实验)1,实验目的:熟悉单片机内部定时/计数器功能,掌握初始化编程方法。

2,实验内容:把外部中断0输入的脉冲进行计数,并送数码管显示。

仿真电路图如下所示:设定频率发生器为50Hz程序如下:#include <reg51.h>sbit P2_0=P2^0; //数码管选定位sbit P2_1=P2^1;sbit P2_2=P2^2;sbit P2_3=P2^3;unsigned char code table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92, 0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e}; unsigned int motorspeed;unsigned char GE,SHI,BAI,QIAN;unsigned int counter=0; //脉冲数unsigned int calsp; //设定多长时间计算一次void display(); //数码管显示void delay(); //延迟函数void calspeed();void main(){EA=1; //开启总中断EX0=1; //开启外部中断0IT0=1; //设置成下降沿触发方式TMOD=0x01; //设置定时器0为模式1,即16位计数模式TH0=(65536-10000)/256; //计数时间为10msTL0=(65536-10000)%6;ET0=1; //开启定时器0中断TR0=1; //启动定时器0P2=P2&0xf0;while(1){display();calspeed();}}void calspeed(){if(calsp>=100) //100*10ms=1s计算一次{motorspeed=counter;counter=0; //清零脉冲数calsp=0; //清零标志}}void _TIMER0() interrupt 1{TH0=(65536-10000)/256; //重新装入初值,计数时间为10ms TL0=(65536-10000)%6;calsp++;}void _INT0() interrupt 0{counter++;}void display() //数码管显示函数{GE=motorspeed_x0010_;SHI=motorspeed/10_x0010_;BAI=motorspeed/100_x0010_;QIAN=motorspeed/1000_x0010_;P2_0=1;P0=table[QIAN];delay();P2_0=0;P2_1=1;P0=table[BAI];delay();P2_1=0;P2_2=1;P0=table[SHI];delay();P2_2=0;P2_3=1;P0=table[GE];delay();P2_3=0;}void delay() //延迟函数{unsigned char i=10;while(i--);}二.硬件实验实验题目:用单片机控制二极管1,实验目的:熟悉用单片机控制二极管及其编程方法2,实验内容:跑马灯显示二极管仿真电路图如下所示:程序如下:#include <reg51.h>#include <intrins.h>void delay();//延时子函数void main(void){unsigned char temp;temp=0xfe;while(1){P2=temp;delay();temp=_crol_(temp,1); }}void delay(){unsigned int y;y=10000;while(y--);}。

使用STM32的定时器进行输入脉冲的计数

使用STM32的定时器进行输入脉冲的计数

使用STM32的定时器进行输入脉冲的计数STM32的定时器具有计数功能,在实际应用中可以用来对引脚上的输入信号进行统计。

其输入信号作为计数时钟,输入引脚为ETR引脚。

本例程使用Timer 2,其ETR输入引脚为PA1,初始化是设置该引脚工作模式为输入模式,Timer2的工作模式为从模式。

为了方便测试,另外使用PC6模式输出一个时钟信号。

测试时将PC6与PA1短接。

(用户也可另外连接一个时钟信号到PA1引脚上。

)代码如下:int main(void){unsigned char i_Loop;unsigned char n_Counter;#ifdef DEBUGdebug();#endifRCC_Configuration(); // System Clocks ConfigurationNVIC_Configuration(); // NVIC configurationGPIO_Configuration(); // Configure the GPIO portsTIM_TimeBaseStructure.TIM_Period = 0xFFFF;TIM_TimeBaseStructure.TIM_Prescaler = 0x00;TIM_TimeBaseStructure.TIM_ClockDivision = 0x0;TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure); // Time base configuration TIM_ETRClockMode2Config(TIM2, TIM_ExtTRGPSC_OFF,TIM_ExtTRGPolarity_NonInverted, 0);TIM_SetCounter(TIM2, 0);TIM_Cmd(TIM2, ENABLE);for(i_Loop = 0; i_Loop < 100; i_Loop ++) {GPIO_SetBits(GPIOC, GPIO_Pin_6);Delay(10);GPIO_ResetBits(GPIOC, GPIO_Pin_6);Delay(10);}n_Counter = TIM_GetCounter(TIM2);while (1) {}}前三行进行了时钟、中断、和I/O口的配置。

51单片机数字钟实验(原理图及程序)

51单片机数字钟实验(原理图及程序)

51单片机数字钟实验(原理图及程序)1.实验任务(1.开机时,显示12:00:00的时间开始计时;(2.P0.0/AD0控制“秒”的调整,每按一次加1秒;(3.P0.1/AD1控制“分”的调整,每按一次加1分;(4.P0.2/AD2控制“时”的调整,每按一次加1个小时;2.电路原理图图4.20.13.系统板上硬件连线(1.把“单片机系统”区域中的P1.0-P1.7端口用8芯排线连接到“动态数码显示”区域中的A-H端口上;(2.把“单片机系统:区域中的P3.0-P3.7端口用8芯排线连接到“动态数码显示”区域中的S1-S8端口上;(3.把“单片机系统”区域中的P0.0/AD0、P0.1/AD1、P0.2/AD2端口分别用导线连接到“独立式键盘”区域中的SP3、SP2、SP1端口上;4.相关基本知识(1.动态数码显示的方法(2.独立式按键识别过程(3.“时”,“分”,“秒”数据送出显示处理方法5.程序框图6.汇编源程序SECOND EQU 30HMINITE EQU 31HHOUR EQU 32HHOURK BIT P0.0MINITEK BIT P0.1SECONDK BIT P0.2DISPBUF EQU 40HDISPBIT EQU 48HT2SCNTA EQU 49HT2SCNTB EQU 4AHTEMP EQU 4BHORG 00HLJMP STARTORG 0BHSTART: MOV SECOND,#00HMOV MINITE,#00HMOV HOUR,#12MOV DISPBIT,#00HMOV T2SCNTA,#00HMOV T2SCNTB,#00HMOV TEMP,#0FEHLCALL DISPMOV TMOD,#01HMOV TH0,#(65536-2000) / 256 MOV TL0,#(65536-2000) MOD 256 SETB TR0SETB ET0SETB EAWT: JB SECONDK,NK1LCALL DELY10MSJB SECONDK,NK1INC SECONDMOV A,SECONDCJNE A,#60,NS60MOV SECOND,#00HNS60: LCALL DISPJNB SECONDK,$NK1: JB MINITEK,NK2LCALL DELY10MSJB MINITEK,NK2INC MINITECJNE A,#60,NM60 MOV MINITE,#00H NM60: LCALL DISPJNB MINITEK,$ NK2: JB HOURK,NK3LCALL DELY10MS JB HOURK,NK3INC HOURMOV A,HOURCJNE A,#24,NH24 MOV HOUR,#00H NH24: LCALL DISPJNB HOURK,$NK3: LJMP WTDELY10MS:MOV R6,#10D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1RETDISP:MOV A,#DISPBUF ADD A,#8DEC AMOV R1,AMOV A,HOURMOV B,#10MOV @R1,ADEC R1MOV A,BMOV @R1,ADEC R1MOV A,#10MOV@R1,ADEC R1MOV A,MINITE MOV B,#10DIV ABMOV @R1,ADEC R1MOV A,BMOV @R1,ADEC R1MOV A,#10MOV@R1,ADEC R1MOV A,SECOND MOV B,#10DIV ABMOV @R1,ADEC R1MOV A,BMOV @R1,ADEC R1INT_T0:MOV TH0,#(65536-2000) / 256 MOV TL0,#(65536-2000) MOD 256 MOV A,#DISPBUFADD A,DISPBITMOV R0,AMOV A,@R0MOV DPTR,#TABLEMOVC A,@A+DPTRMOV P1,AMOV A,DISPBITMOV DPTR,#TABMOVC A,@A+DPTRMOV P3,AINC DISPBITMOV A,DISPBITCJNE A,#08H,KNAMOV DISPBIT,#00HKNA: INC T2SCNTAMOV A,T2SCNTACJNE A,#100,DONEMOV T2SCNTA,#00HINC T2SCNTBMOV A,T2SCNTBCJNE A,#05H,DONEMOV T2SCNTB,#00HINC SECONDMOV A,SECONDCJNE A,#60,NEXTMOV SECOND,#00HINC MINITEMOV A,MINITECJNE A,#60,NEXTMOV MINITE,#00HINC HOURMOV A,HOURCJNE A,#24,NEXTMOV HOUR,#00HNEXT: LCALL DISPDONE: RETITABLE: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH,40H TAB: DB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FHEND7.C语言源程序#include <AT89X51.H>unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x00}; unsigned char dispbitcode[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; unsigned char dispbuf[8]={0,0,16,0,0,16,0,0};unsigned char dispbitcnt;unsigned char second;unsigned char minite;unsigned char hour;unsigned int tcnt;unsigned char mstcnt;unsigned char i,j;void main(void){TMOD=0x02;TH0=0x06;TL0=0x06;TR0=1;ET0=1;EA=1;while(1){if(P0_0==0){for(i=5;i>0;i--)for(j=248;j>0;j--);if(P0_0==0){second++;if(second==60){second=0;}dispbuf[0]=second%10; dispbuf[1]=second/10; while(P0_0==0);}}if(P0_1==0){for(i=5;i>0;i--)for(j=248;j>0;j--);if(P0_1==0){minite++;if(minite==60){minite=0;}dispbuf[3]=minite%10; dispbuf[4]=minite/10; while(P0_1==0);}}if(P0_2==0){for(i=5;i>0;i--)for(j=248;j>0;j--);if(P0_2==0){hour++;if(hour==24){hour=0;}dispbuf[6]=hour%10;dispbuf[7]=hour/10;while(P0_2==0);}}}}void t0(void) interrupt 1 using 0{mstcnt++;if(mstcnt==8){mstcnt=0;P1=dispcode[dispbuf[dispbitcnt]]; P3=dispbitcode[dispbitcnt];dispbitcnt++;if(dispbitcnt==8){dispbitcnt=0;}}tcnt++;if(tcnt==4000){tcnt=0;second++;if(second==60){second=0;minite++;if(minite==60){minite=0;hour++;if(hour==24) {hour=0; }}}dispbuf[0]=second%10; dispbuf[1]=second/10; dispbuf[3]=minite%10; dispbuf[4]=minite/10; dispbuf[6]=hour%10; dispbuf[7]=hour/10; }}。

单片机课程设计《数字时钟功能和步进电机控制功能实现》实验报告附程序

单片机课程设计《数字时钟功能和步进电机控制功能实现》实验报告附程序
管脚
备选功能
P3.0 RXD
串行输入口
P3.1 TXD
串行输出口
P3.2 /INT0
外部中断0
P3.3 /INT1
外部中断1
P3.4 T0
计时器0外部输入
P3.5 T1
计时器1外部输入
P3.6 /WR
外部数据存储器写选通
P3.7 /RD
外部数据存储器读选通
(7)RST:复位输入。复位器件时,要保持RST脚两个机器周期的高电平时间。
(8)ALE/PROG:当访问外部存储器时,地址锁存允许的输出电平用于锁存地址的低位字节。
(9)PSEN:外部程序存储器的选通信号。在由外部程序存储器取指期间,每个机器周期两次/PSEN有效。但在访问外部数据存储器时,这两次有效的/PSEN信号将不出现。
(10)XTAL1、XTAL2:时钟引脚
二、电机驱动电路ULN2003A
通过LCD液晶屏对时间进行显示。
2)电机调速及LCD液晶显示
启动后,电机以最低速率转动。
通过按键命令完成加速、减速、正反转等动作,加速按键被按下后,电机速率加快一个单位,同时液晶屏显示的速度值加1;按下反转键后,电机向逆时针反转。
在液晶屏上显示电机转动方向、速度级别。
第二章电路设计图图2-电路设计框图图3-1控制器AT89C51
各管脚功能介绍:
(1)VCC:供电电压。
(2)GND:接地。
(3)P0口:定义为数据/地址的低八位。读操作时,应先向端口写上“1”。
(4)P1口、P2口:分别接收低八位地址、高八位地址。
P3口除作输入输出外,也可作为AT89C51的一些特殊功能口,如下表所示:
表3-1P3口特殊功能
图3-3步进电机原理图

单片机方波脉冲计数控制

单片机方波脉冲计数控制

桂林电子科技大学单片机最小应用系统设计报告指导老师:吴兆华学生:张亚鲁学号:082011224桂林电子科技大学机电工程系目录一、实验课题及要求 (3)二、实验目的 (3)三、系统硬件电路 (3)3.1硬件电路说明 (4)3.3最小系统控制部分 (6)3.3.1晶振电路 (6)3.3.2复位电路 (8)四、软件设计 (11)4.1程序流程图 (11)4.2程序源代码 (12)五、设计总结 (14)六、参考文献 (15)一、实验课题及要求用8031单片机控制可测方波1~100Hz,并显示每分钟计数的脉冲二、实验目的1、加深外部中断指令的基本使用方法;2、熟悉外部中断处理程序的编程方法;3、进一步熟悉8051内部定时/计数器的初始化、使用方法及编程方法;4、进一步掌握8051中断处理程序的编程方法和应用;5、掌握I/O接口的基本方法;6、学会使用并熟练掌握电路绘制软件Protel99SE(或DXP)。

三、系统硬件电路整个设计主要包括单片机基本的晶振电路,按键复位电路,设计中需要的LED管,开关、按键等。

具体的电路图如下图1所示图1系统设计总电路图3.1硬件电路说明本次硬件系统包括单片机最小系统、外部中断电路、LED显示电路三部分在下面介绍中对每一部分都有详细的说明。

3.2 AT89C51单片机简介AT89S51单片机是美国ATMEL公司生产的低功耗,高性能CMOS 8位单片机,片内含4K bytes的可系统编程的Flash只读程序存储器,器件采用ATMEL 公司的高密度,非易失性存储技术生产,兼容标准8051指令系统及引脚。

它集Flash程序存储器,既可在线编程(ISP)也可用传统方法进行编程及通用8位微处理器于单片芯片中,ATMEL公司的功能强大,低价AT89S51单片机可为您提供许多高性价比的应用场合,可灵活应用于各种控制领域。

图2 AT89S51引脚图AT89S51是一个低功耗,高性能CMOS 8位单片机,片内含8k Bytes ISP(In-system programmable)的可反复擦写1000次的Flash只读程序存储器,器件采用ATMEL公司的高密度、非易失性存储技术制造,兼容标准MCS-51指令系统及89C51引脚结构,芯片内集成了通用8位中央处理器和ISP Flash存储单元,功能强大的微型计算机的AT89S51可为许多嵌入式控制应用系统提供高性价比的解决方案。

单片机实验室功能介绍

单片机实验室功能介绍

单片机实验室功能介绍1、单片机实验室,房间门号(315、317)2、主要仪器、设备数量和功能介绍单片机实验箱25台电脑25台3、可开设实验(实践)的种类、项目名称①清零程序②拆字程序③拼字程序④数据区传送子程序~⑤数据排序⑥查找相同数个数⑦无符号双字节快速乘法子程序⑧多分支程序⑨脉冲计数(定时/计数实验)⑩电脑时钟(定时器、中断综合实验)单片机实验室管理规定1.初到实验室工作学习的人员要学习实验室的有关规章制度,并自觉遵守。

2.实验室设有专职实验员,负责实验室仪器设备管理使用、财产管理、安全管理、考勤管理、实验台搭建等工作(详见单片机实验员岗位职责)。

3.实验室所有仪器设备,未经实验员同意,不得任意拆卸、改装、带出实验室外使用或转借使用。

<4.保持实验室的整洁和卫生是每个人的责任。

每天工作完毕后要清理工作场地,在实验室内不得任意堆放杂物,废物要及时清除,临时有用的东西要堆放整齐,不得随手乱扔废弃物。

5.进入实验室要求衣着整齐,穿工作服,不得光膀子或穿拖鞋进实验室。

6.不得随意将与实验室无关的人带入实验室。

7.实验室内不得大声喧哗影响他人工作。

8.实验前要进行全面的安全检查,运行中的仪器设备,现场不能无人监守,实验完毕离开实验室之前要关好门窗,切断电源和火源,检查无误后方可离开;易燃、易爆物品及有毒害的物品必须由实验员员统一保管,存放在安全之处。

9.注意人身及设备的安全,做实验时要有安全措施,严禁带电作业;实验室内禁止使用明火,确因需要使用明火时需向实验员通报并得到许可,采取防火措施后方可使用;如遇火警,除应立即采取必要的消防措施组织灭火外,应马上报警,同时向校保卫部报告。

10.发现存在事故隐患应及时采取应急措施,同时报告相关领导,以便及时采取措施防止和消除隐患。

11.如无特殊情况,实验室管理人员、实验指导老师不得将各房间钥匙转借他人或复制。

进实验室搭建试验台或实验室改造的施工队,必须接受实验室的监督。

51单片机时钟程序设计

51单片机时钟程序设计

51单片机时钟程序设计51单片机时钟程序设计是基于51单片机的一种程序,用于控制和显示时间的各个参数,如小时、分钟、秒等。

在计时、计数、算术运算、控制输出、中断处理等领域都起到重要的作用。

本文将简单介绍51单片机时钟程序设计的基本框架和其实现方法。

1. 硬件准备在进行51单片机时钟程序设计之前,需要先准备好相关的硬件,包括51单片机芯片、晶振、LCD液晶显示屏等。

其中晶振是时钟源,用来产生稳定的时钟信号,LCD液晶显示屏则用于显示时钟相关信息。

2. 时钟程序的设计框架(1)初始化程序:此步骤的主要作用是设置相关的寄存器和标志位,为后续程序的正常运行做好准备。

(2)计时程序:此步骤的主要作用是对秒、分、时等时间参数进行计数,并将结果存储到相应的寄存器里。

(3)中断程序:此步骤的主要作用是设置中断触发条件和相应的处理程序,用来处理一些紧急事件。

(4)显示程序:此步骤的主要作用是将计时程序的结果以数字形式显示到LCD液晶显示屏上,同时可以进行一些特殊字符的显示。

(5)调试程序:此步骤的主要作用是用于调试程序代码,检测是否存在问题,比如程序写错了等等。

3. 时钟程序的实现方法(1)初始化程序初始化程序是开发52单片机时钟程序的第一步,可以根据实际需求进行相应的设置。

在本程序中,初始化程序需要进行以下设置:a. 定义输入输出端口;b. 配置定时器;c. 设置中断源;d. 初始化LCD液晶显示屏等相关参数;(2)计时程序计时程序是时钟程序的核心,其主要作用是计算并更新当前的时间参数。

在本程序中,计时程序需要进行以下操作:a. 设置定时器的时钟源和计数频率;b. 定义中断触发条件;c. 设置中断处理程序并对时间参数进行计数,并存储到相应的寄存器里;d. 根据时间参数更新液晶显示屏的显示内容。

(3)中断程序中断程序主要用于响应一些紧急事件,比如硬件异常、按键输入等。

在52单片机时钟程序中,中断程序需要以下操作:a. 定义中断触发条件;b. 检测中断源;c. 判断中断类型,并调用相应的处理程序;d. 清除中断标志位。

单片机 电子时钟实验报告

单片机 电子时钟实验报告

电子时钟设计实验报告姓名:学号:班级:指导老师:一、实验基本要求利用定时计数器,设计一个电子时钟,使用前面使用过的显示子程序。

从左到右依次显示时分秒。

有两种方法实现,一种是在中断程序中计数,产生时分秒计数,送显示缓冲区。

另一种是中断程序每一秒清除一个位变量,而主程序通过监视位变量的变化来知道每秒的时间。

进而要求:1.加入时间调整程序,使用两个或三个按钮,调节当前的时间。

类似平常使用的电子表。

可以让正在调整的位闪烁显示。

2.可以加入一个闹钟钟设置,当所定的时间到时,产生断续的蜂鸣声。

可以加入日历的功能。

二、最终实现的功能1、日历(年、月、日)显示与数值的修改2、时钟(时分秒)显示及数值的修改3、闹钟设定及数值的修改、到时响铃4、秒表计时及秒表重置三、设计核心思想程序设计中设置定时器0作为基本时钟,中断每50ms进入一次,每20次中断即1秒,秒加一,在中断服务程序中执行60秒进位、60分进位。

通过独立式键盘,进行各项数值调整、定时器开启和暂停以及重置。

各个功能在分立的子函数中实现,在主函数中进行调用,结构清晰。

四、设计亮点1、按键功能通过“按下时间的长短”丰富在按键消抖结束后,再次判断按键按下的同时,记录按下时间的长短。

短按实现数值的修改、计时暂停及启动,长按实现模式的切换和重置。

2、闹铃设置为一段音乐通过查阅网上资料,将蜂鸣器的响声富有变化,从而实现一段有旋律的音乐。

3、函数独立设计的程序中包含以下函数模块:延时、初始化、时间(日历、闹钟)显示、键盘扫描、秒表显示、定时器0中断函数(时钟)、定时器1中断(秒表)、音乐、闹钟及主函数。

4、各功能的实现采用模块化处理模式1:时钟显示;模式2:日历显示;模式3:秒表显示;模式4:闹钟显示。

五、实验中的问题总结LED数码管显示部分小结:(1)要设置段选(P2.6)和位选(P2.7)。

(2)段选和位选需按照书上讲的逻辑编写。

虽然P0口作为段选,P2口作为位选,但是程序设计中位选时要将值赋给P0口(打开位选→赋位选→关闭位选)。

简单的51单片机时钟程序

简单的51单片机时钟程序

简单的51单片机时钟程序,可以通过按键来设置时间,按键可以自己更改。

#include<reg52.h>#define uint unsigned int#define uchar unsigned char#define tt 46080 //设置时间间隔,对应11.0592MHZ的晶振uchar code table[]="Happy every day!";uchar code table1[]="00:00:00";uchar num,hh,mm,ss,t,s1num=0;sbit en=P3^4;sbit rs=P3^5;sbit rw=P3^6;sbit s1=P3^0;sbit s2=P3^1;sbit s3=P3^2;//按键所用的端口sbit s4=P3^3;void delay(uint z){uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--); //大约是1ms,因为单片机的时钟周期为11.0592mhz。

}void write_com(uchar com){rs=0; //指令P0=com; //写指令函数delay(1);en=1;delay(1);en=0;}void write_data(uchar dat){rs=1; //数据P0=dat; //写指令函数delay(1);en=1;delay(1);en=0;}void init(){en=0; //初始时使能为0rw=0;write_com(0x38); //显示屏模式设置为1602方案write_com(0x0c);write_com(0x06); //显示开关/光标设置write_com(0x01); //清屏write_com(0x80); //指针置零for(num=0;num<16;num++)write_data(table[num]);write_com(0xc3);for(num=0;num<8;num++)write_data(table1[num]);}void dingshi(){TMOD=0x01; //确定定时器工作模式(定时模式)TH0=(65536-tt)/256; //赋初值为tt微秒TL0=(65536-tt)%256; //不赋值时默认其值是0EA=1; //开总中断ET0=1; //开定时器0中断// IE=0x82; //总线写法TR0=1; //启动定时器0 总线TCON=0x10;}void shuanxin(uchar add,uchar date){uchar shi,ge;write_com(0xc3+add); //指针指向shi=date/10;ge=date%10;write_data(0x30+shi);write_data(0x30+ge); //指针自动后移,故不必再写指针位置}/***************借助蜂鸣器接地起作用***************/ void keyscan(){if(s1==0){delay(5);if(s1==0){s1num++;while(!s1);if(s1num==1){TR0=0; //时钟停止运行write_com(0xca); //指针指向sswrite_com(0x0f); //光标闪烁}if(s1num==2){write_com(0xc7); //指针指向mmwrite_com(0x0f);}if(s1num==3){write_com(0xc4); //指针指向hhwrite_com(0x0f);}if(s1num==4){s1num=0;TR0=1; //时钟运行write_com(0x0c); //取消闪烁}}}/***************调节时间****************/if(s1num!=0) //目的是使s1按下的前提才起作用{if(s2==0){delay(5);if(s2==0){while(!s2); //松手检测,松手后方可向下执行if(s1num==1){ss++;if(ss==60)ss=0;shuanxin(6,ss);write_com(0xca);}if(s1num==2){mm++;if(mm==60)mm=0;shuanxin(3,mm);write_com(0xc7);}{hh++;if(hh==24)hh=0;shuanxin(0,hh);write_com(0xc4);}}}}if(s1num!=0) //s1按下的前提才起作用{if(s3==0){delay(5);if(s3==0){while(!s3);if(s1num==1){ss--;ss=59;shuanxin(6,ss);write_com(0xca);}if(s1num==2){mm--;if(mm==-1)mm=59;shuanxin(3,mm);write_com(0xc7);}if(s1num==3){hh--;if(hh==-1)hh=23;shuanxin(0,hh);write_com(0xc4);}}}}if(s1num!=0) //s1按下的前提才起作用{if(s4==0){delay(5);if(s4==0){while(!s4);if(s1num==1){ss=0;shuanxin(6,ss);write_com(0xca);}if(s1num==2){mm=0;shuanxin(3,mm);write_com(0xc7);}if(s1num==3){hh=0;shuanxin(0,hh);write_com(0xc4);}}}}}void main(){init();dingshi();while(1){keyscan();if(t==20){P1=P1-1;t=0;ss++;if(ss==60){ss=0;mm++;if(mm==60){mm=0;hh++;if(hh==24){hh=0;}shuanxin(0,hh);}shuanxin(3,mm);}shuanxin(6,ss);}}}void time0() interrupt 1{TH0=(65536-tt)/256; //不赋值时默认其值是0 TL0=(65536-tt)%256;t++;}。

stm32定时器用于外部脉冲计数

stm32定时器用于外部脉冲计数

stm32定时器用于外部脉冲计数因为用stm32f103c8作主控制器,来控制小车,小车的转速由两路光电编码盘输入(左右各一路).因此想到外部时钟触发模式(tim――etrclockmode2config)。

可以试好好久,发现tim1不能计数,到网上查了很久,也没有找到相关的文章,开始怀疑tim1是不是需要特殊设置。

经过很久的纠结,终于找到了问题――其实是我自己在gpio设置的时候,后面的不小心覆盖了前面的了――没想到自己也会犯这么sb的事情。

现总结程序如下:第一步,设置gpiogpio_inittypedefgpio_initstructure;/*pa0,pa12->左右脉冲输出*/gpio_initstructure.gpio_pin=gpio_pin_0|gpio_pin_12;gpio_initstructure.gpio_mode=gpio_mode_in_floating;//gpio_initstructure.gpio_speed=gpio_speed_50mhz;//50m时钟速度gpio_init(gpioa,&gpio_initstructure);特别注意:(1)stm32f103c8只有tim1_etr(pa12,pin33),和tim2_ch1_etr(pa0,pin10)两个可以用。

其它更多管脚的芯片,存有更多的可以输出(如100管脚的存有4个可以输出的);(2)外部时钟输出与中断毫无关系;(3)stm32f103c8的这个两个应用领域中,不须要轻态射。

对于哪些须要轻态射,参照数据手册。

第二步:设置rccrcc_clockstypedefrcc_clockfreq;systeminit();//源于system_stm32f10x.c文件,只须要调用此函数,则可以顺利完成rcc的布局.rcc_getclocksfreq(&rcc_clockfreq);rcc_apb2periphclockcmd(rcc_apb2periph_gpioa,enable);rcc_apb2periphclockcmd(rcc_apb2periph_gpiob,enable);rcc_apb2periphclockcmd(rcc_apb2periph_tim1,enable);rcc_apb1periphclockcmd(rcc_apb1periph_tim2,enable);第三步,设置定时器模式voidtim1_configuration(void)//就用一个外部脉冲端口{tim_timebaseinittypedeftim_timebasestructure;//布局timer1做为计数器tim_deinit(tim1);tim_timebasestructure.tim_period=0xffff;tim_timebasestructure.tim_prescaler=0x 00;tim_timebasestructure.tim_clockdivision=0x0;tim_timebasestructure.tim_countermode=tim_countermode_up;tim_timebaseinit(tim1,&tim_timebasestructure);//timebaseconfigurationtim_etrclockmode2config(tim1,tim_exttrgpsc_off,tim_exttrgpolarity_noninverted, 0);tim_setcounter(tim1,0);tim_cmd(tim1,enable);}voidtim2_configuration(void)//只用一个外部脉冲端口{tim_timebaseinittypedeftim_timebasestructure;//配置timer2作为计数器tim_deinit(tim2);tim_timebasestructure.tim_period=0xffff;tim_timebasestructure.tim_prescaler=0x 00;tim_timebasestructure.tim_clockdivision=0x0;tim_timebasestructure.tim_countermode=tim_countermode_up;tim_timebaseinit(tim2,&tim_timebasestructure);//timebaseconfigurationtim_etrclockmode2config(tim2,tim_exttrgpsc_off,tim_exttrgpolarity_noninverted, 0);tim_setcounter(tim2,0);tim_cmd(tim2,enable);}第四步,可以在主函数中加载计数器的值,其它的应用领域,就看看具体内容的情况了。

单片机电子时钟设计程序(二)

单片机电子时钟设计程序(二)

单片机电子时钟设计程序(二)引言:单片机电子时钟是一个广泛应用于日常生活中的设备,它能够准确地显示时间,并具备一些额外的功能,如闹钟设置、温度显示等。

本文将介绍电子时钟设计程序的相关内容。

正文:一、硬件设计1.选择适合的单片机型号2.选择合适的电路元件,如水晶振荡器、LCD屏幕、按键等3.设计电源模块,保证电子时钟正常工作4.连接电路元件,绘制电路图并进行电路布局5.进行电路的调试和测试,确保硬件设计无误二、时钟电路设计1.根据单片机的时钟源选择,配置相关寄存器设置2.编程设置时钟校准参数3.编写时钟模块的初始化函数4.编写时钟运行函数,实现时间的计算和显示5.编写时钟校准函数,用于手动或自动校准时间误差三、闹钟功能设计1.设计闹钟数据结构,包括时间、重复设置等2.编写闹钟设置函数,用于设置闹钟参数3.编写闹钟检测函数,用于判断当前时间是否与闹钟时间匹配4.编写闹钟响铃函数,控制蜂鸣器或其他报警设备的工作5.编写闹钟关闭函数,用于关闭闹钟响铃四、温度显示设计1.选择合适的温度传感器,如DS18B202.配置温度传感器的引脚和参数3.编写读取温度函数,获取当前环境温度4.编写温度显示函数,将温度数值显示在LCD屏幕上5.优化温度显示,增加单位符号和小数点位数五、其他功能设计1.设计设置界面,包括时间设置、闹钟设置等2.编写按键扫描函数,用于响应用户操作3.实现时间的自动校准功能,通过接收无线信号同步时间4.设计电源管理模块,包括省电模式等功能5.进行整体测试和调试,确保各个功能正常运行总结:通过本文的介绍,我们了解了单片机电子时钟设计程序的相关内容。

从硬件设计、时钟电路设计、闹钟功能设计、温度显示设计,以及其他功能设计等方面详细讲解了每个部分的关键要点。

通过合理的设计和编程,我们可以成功实现一个功能齐全、稳定可靠的电子时钟程序。
