功率放大集成电路原理及应用解读
电子电路中的功率放大技术

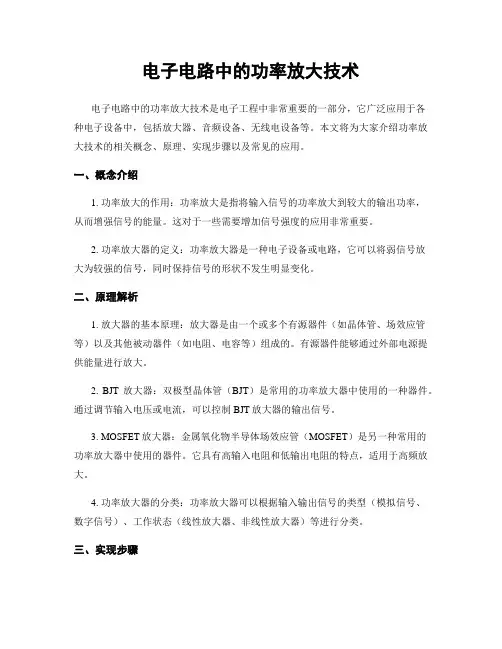

电子电路中的功率放大技术电子电路中的功率放大技术是电子工程中非常重要的一部分，它广泛应用于各种电子设备中，包括放大器、音频设备、无线电设备等。
本文将为大家介绍功率放大技术的相关概念、原理、实现步骤以及常见的应用。
一、概念介绍1. 功率放大的作用：功率放大是指将输入信号的功率放大到较大的输出功率，从而增强信号的能量。
这对于一些需要增加信号强度的应用非常重要。
2. 功率放大器的定义：功率放大器是一种电子设备或电路，它可以将弱信号放大为较强的信号，同时保持信号的形状不发生明显变化。
二、原理解析1. 放大器的基本原理：放大器是由一个或多个有源器件（如晶体管、场效应管等）以及其他被动器件（如电阻、电容等）组成的。
有源器件能够通过外部电源提供能量进行放大。
2. BJT放大器：双极型晶体管（BJT）是常用的功率放大器中使用的一种器件。
通过调节输入电压或电流，可以控制BJT放大器的输出信号。
3. MOSFET放大器：金属氧化物半导体场效应管（MOSFET）是另一种常用的功率放大器中使用的器件。
它具有高输入电阻和低输出电阻的特点，适用于高频放大。
4. 功率放大器的分类：功率放大器可以根据输入输出信号的类型（模拟信号、数字信号）、工作状态（线性放大器、非线性放大器）等进行分类。
三、实现步骤1. 确定需求：首先需要明确所需放大的信号类型（模拟信号或数字信号）、放大倍数以及功率要求等。
2. 选择器件：根据需求选择合适的放大器器件，如BJT、MOSFET、集成放大器等。
3. 电路设计：根据所选的器件特性和需求进行电路设计，包括电源供电电路、输入输出阻抗匹配电路等。
4. PCB设计：将电路设计转化为电路板布局和元件连接，注意布局布线的合理性和规范性。
5. 元件选择与焊接：根据设计需求选购合适的元器件，并进行焊接工作。
6. 测试调试：完成焊接后，进行电路测试和调试，确保电路的正常工作和实现预期的功率放大效果。
7. 优化改进：根据测试结果，对电路进行优化和改进，以达到更好的功率放大效果。
5-功率放大电路解读
Vcc ic1
T1
Vcc
Vcc
T1
+
v
-
i
iL +
+
T2 RL v 0
-
vi
+
RL
v0
+
vi
-
+
RL
v0
ic2
-
-
-
V cc
两射极输出器组成的基本互补对称电路
(a)基本互 补对称电路
(b)由NPN管组 成的射极输出器
(c)由PNP管组 成的射极输出器
5.2.2 分析计算
1. 图解分析
A
B
功率放大电路的分析任务是求解 A
（2）放大电路在 0.6 时的输出功率PO值。
解： （1）求Pom，并检验三极管的安全工作情况
由 Pom Vc2c / 2RL
得：Pom
1 • Vc2c 2 RL
(12V )2
2 8
9W
又因为：
iCm
VCC RL
12V 8
1.5A
vCEm 2VCC 24V
PT1m 0.2Pom 0.2 9W 1.8W
交越失真
二、 甲乙类双电源互补对称电路
Vcc
1. 基本电路
Re3
为了克服乙类互
放T静压1和级态降T补真偏乙3T提时为组对，置类2组T供，成称需，状1成、足 在前电要使态互T够D置21路给之。补提的、放的电工对供偏D大2交路作称了置上级越设在输一电产，出个流失 置 甲生给级适。的功。
π
0 (VCC
Vomsin
t
)
Vomsint
RL
d( t)
1 RL
功率放大集成电路原理及应用
初
Ｓ、插座 ＸＳ１ 和 ＸＳ２，使之成为一个简易的测试器，实 现对 ＬＥＤ 数码管方便快捷和直观的检测。有关 ＬＥＤ
共阴极数码管用）。接通电源开关 Ｓ，这时完好的数 码管应显示“８”字，且小数点同时点亮，直观Ｓ
目了然。此时也可相对比较出不同的笔画发光的强
者
弱性能，同时根据显示情况判断它的好坏。若数码管
＋ＶＣＣ
单电源供电，静态时
ＩＣ
输出端电压
ＵＯ
为
１ ２
ＶＣＣ 的
＋ＶＣＣ
直流电压。因此
ＩＣ
必须使用输出电
１． 单声道 ＯＴＬ 功率放大器 （ｌ）图 ６ 所示为 ０．５ Ｗ 单声道 ＯＴＬ 功率放大器电 路，ＩＣ 采用了 ＯＴＬ 音频功放集成电路 ＡＮ７１１２。ＡＮ７１１２ 为单列 ９ 脚式封装，②脚为音频信号输入端，!"脚为功 率信号输出端，闭环电压增益为 ５０ ｄＢ，满功率输出时 输入信号 Ｕｉ＝６ ｍＶ，采用 ＋６ Ｖ 单电源供电。Ｃ１ 为输入 耦合电容，Ｃ９ 为输出耦合电容。
动级和功放级，如图 ２ 所示。音频电压信号 Ｕｉ 经差分 输入级和推动级电压放大器后，再由功放级作功率放
真 ＴＨＤ 等。
大并输出。ＯＴＬ、ＯＣＬ 和 ＢＴＬ 的区别主要是功放级电路
（１）电源电压 ＶＣＣ，包括最高电源电压和额定电源 形式不同。
ＴＤ 压从 ０ Ｖ 逐渐升高，刚开始可看到两个万用表的数
值都上升，当电压增高到某一值时，可以看到表 １ 的
技巧”栏目内刊登了“ＬＥＤ 数码管的检测”一文（以下 情况，“原文”已有详尽的介绍，在此不作重述了，参
简称“原文”）。原文介绍的用干电池检测 ＬＥＤ 数码 看“原文”便可。
集成电路放大器原理

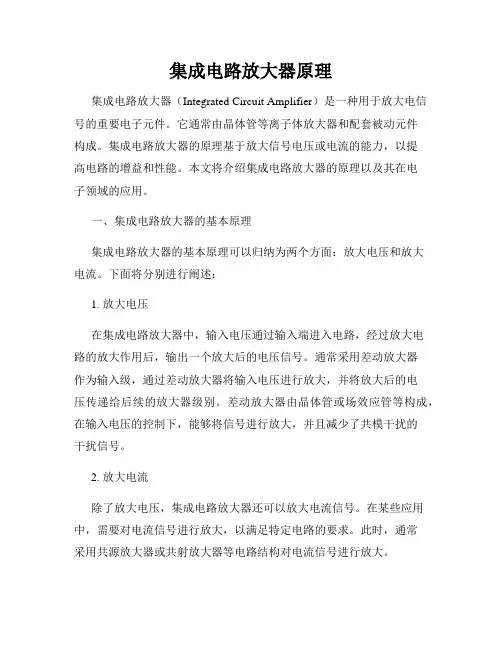

集成电路放大器原理集成电路放大器（Integrated Circuit Amplifier）是一种用于放大电信号的重要电子元件。
它通常由晶体管等离子体放大器和配套被动元件构成。
集成电路放大器的原理基于放大信号电压或电流的能力，以提高电路的增益和性能。
本文将介绍集成电路放大器的原理以及其在电子领域的应用。
一、集成电路放大器的基本原理集成电路放大器的基本原理可以归纳为两个方面：放大电压和放大电流。
下面将分别进行阐述：1. 放大电压在集成电路放大器中，输入电压通过输入端进入电路，经过放大电路的放大作用后，输出一个放大后的电压信号。
通常采用差动放大器作为输入级，通过差动放大器将输入电压进行放大，并将放大后的电压传递给后续的放大器级别。
差动放大器由晶体管或场效应管等构成，在输入电压的控制下，能够将信号进行放大，并且减少了共模干扰的干扰信号。
2. 放大电流除了放大电压，集成电路放大器还可以放大电流信号。
在某些应用中，需要对电流信号进行放大，以满足特定电路的要求。
此时，通常采用共源放大器或共射放大器等电路结构对电流信号进行放大。
通过对输入信号进行放大，集成电路放大器能够增加电路的增益，并提高信号的质量和稳定性。
二、集成电路放大器的应用领域集成电路放大器在电子领域有广泛的应用，下面将介绍几个常见的应用领域：1. 音频放大集成电路放大器常用于音频放大领域。
它能够将音频信号进行放大，使音乐声音更加宏亮、清晰，并保证音频信号的完整性。
音频放大器广泛应用于音响设备、电视机、手机等消费电子产品中。
2. 通信系统集成电路放大器在通信系统中扮演着重要角色。
在无线通信系统中，放大器能够将微弱的电信号放大，避免信号丢失，提高通信质量。
在有线通信系统中，放大器同样能够对信号进行放大，增加信号的传输距离。
3. 医疗设备在医疗设备中，集成电路放大器被用于生理信号放大。
例如，心电图仪和血压监测设备等都需要对微弱的生理信号进行放大，以便医生能够更准确地判断病情。
功率放大电路工作原理

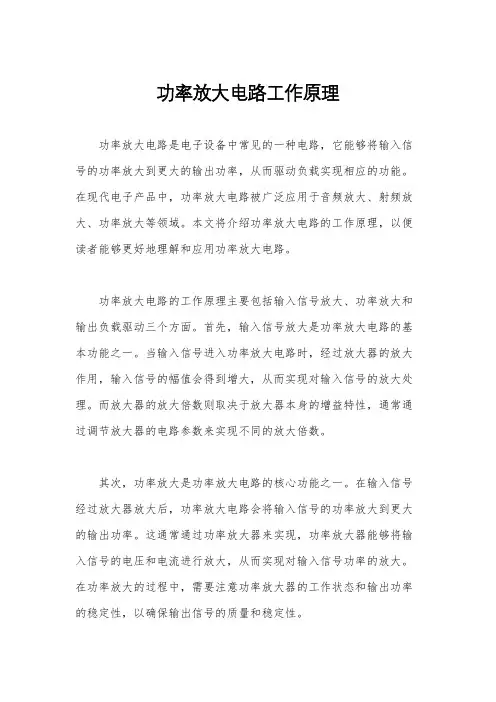

功率放大电路工作原理功率放大电路是电子设备中常见的一种电路，它能够将输入信号的功率放大到更大的输出功率，从而驱动负载实现相应的功能。
在现代电子产品中，功率放大电路被广泛应用于音频放大、射频放大、功率放大等领域。
本文将介绍功率放大电路的工作原理，以便读者能够更好地理解和应用功率放大电路。
功率放大电路的工作原理主要包括输入信号放大、功率放大和输出负载驱动三个方面。
首先，输入信号放大是功率放大电路的基本功能之一。
当输入信号进入功率放大电路时，经过放大器的放大作用，输入信号的幅值会得到增大，从而实现对输入信号的放大处理。
而放大器的放大倍数则取决于放大器本身的增益特性，通常通过调节放大器的电路参数来实现不同的放大倍数。
其次，功率放大是功率放大电路的核心功能之一。
在输入信号经过放大器放大后，功率放大电路会将输入信号的功率放大到更大的输出功率。
这通常通过功率放大器来实现，功率放大器能够将输入信号的电压和电流进行放大，从而实现对输入信号功率的放大。
在功率放大的过程中，需要注意功率放大器的工作状态和输出功率的稳定性，以确保输出信号的质量和稳定性。
最后，输出负载驱动是功率放大电路的另一个重要功能。
在输出信号经过功率放大后，需要通过输出负载来驱动相应的负载，实现对负载的驱动和控制。
输出负载通常是电阻、电容、电感等元件，通过合理设计输出负载电路，可以实现对负载的匹配和驱动，从而实现对输出信号的有效控制和传输。
总的来说，功率放大电路的工作原理是通过输入信号放大、功率放大和输出负载驱动三个方面的功能实现对输入信号的处理和输出功率的放大。
在实际应用中，需要根据具体的需求和电路设计要求来选择合适的功率放大电路，并合理设计电路参数和工作状态，以实现对输入信号的有效放大和输出功率的稳定控制。
希望通过本文的介绍，读者能够更好地理解和应用功率放大电路，为相关领域的电子设备设计和应用提供参考和帮助。
《功率放大电路 》课件
xx年xx月xx日
• 功率放大电路概述 • 功率放大电路的工作原理 • 功率放大电路的设计与实现 • 功率放大电路的常见问题与解决
方案 • 功率放大电路的发展趋势与展望
目录
01
功率放大电路概述
定义与特点
总结词：基本概念
详细描述：功率放大电路是一种电子电路，其主要功能是将微弱的输入信号放大 至足够大的功率，以满足各种应用需求。其主要特点包括高输出功率、高效率、 良好的线性度和稳定性等。
功率放大电路的效率问题
01
功率放大电路的效率直接影响到能源利用率和设备发热情况。
02
功率放大电路的效率是指在输出功率中有效功率所占的比例。
如果效率不高，会导致能源利用率低，设备发热严重。
解决方案： 采用高效功率放大器件和拓扑结构减小能量损耗。
05
电流连续工作模式，晶体管在整个信号周期内均 处于导通状态，适用于低频信号放大。
乙类功率放大电路
采用两个晶体管分别放大正负半周期信号，以实 现功率放大，适用于高频信号放大。
3
甲乙类功率放大电路
结合甲类和乙类放大电路的特点，晶体管在信号 正负半周期内导通，适用于一般信号放大。
功率放大电路的效率分析
01
失真
由于非线性效应引起的输出信 号畸变程度。
带宽
表示功率放大电路能够正常工 作的频率范围。
03
功率放大电路的设计与实 现
功率放大电路的设计原则
效率优先
设计时应优先考虑效率，确保电路在放大信 号的同时，尽可能减少能量损失。
线性度
在放大过程中，应保持信号的线性关系，避 免失真。
稳定性
为避免自激振荡，电路设计应确保功率放大 电路的稳定性。
功率放大电路的原理与应用
功率放大电路的原理与应用1. 引言功率放大电路是电子工程中常见的一个概念，它能够将小信号放大为大功率输出，广泛应用于各种电子设备中。
本文将介绍功率放大电路的原理和应用。
2. 原理功率放大电路的工作原理是利用输入的小信号，通过放大器将其放大为较大的输出信号。
它通常由两个主要部分组成：输入级和输出级。
2.1 输入级输入级是功率放大电路的第一个级别，它接收输入信号并将其放大。
输入级通常由一个小信号放大器组成，例如晶体管或场效应管。
输入级的任务是将输入信号放大至足够的水平，以便进一步的放大。
2.2 输出级输出级是功率放大电路的最后一个级别，它将输入级放大的信号进一步放大，并提供足够的功率驱动负载。
输出级通常由功率放大器组成，例如功率晶体管或功率放大器模块。
输出级的任务是将输入级放大的信号转化为高功率输出信号。
3. 应用功率放大电路在各个领域都有广泛的应用。
以下是一些常见的应用场景：3.1 音频放大器音频放大器是功率放大电路的一种常见应用，它用于将低功率音频信号放大至足够的功率以驱动扬声器。
音频放大器通常具有高保真度和低失真的特点，以确保音频信号能够保持原始的音质。
3.2 射频放大器射频放大器是功率放大电路在射频领域的应用。
它通常用于无线通信系统中，将射频信号放大至足够的功率以便传输远距离。
射频放大器需要具备高功率输出和较高的线性度，以确保信号传输的可靠性和质量。
3.3 激光器驱动电路激光器驱动电路使用功率放大电路来驱动激光器，将输入信号转化为激光光束输出。
激光器驱动电路需要高功率输出和瞬态响应特性，以确保激光器的稳定工作和快速响应。
3.4 电源放大器电源放大器是功率放大电路的一种特殊应用，它用于将低电压的电源信号放大至足够的电压和电流以供应大功率设备。
电源放大器通常用于音响设备、电视机和电脑等家用电器中。
4. 总结功率放大电路是电子工程中重要的一部分，它能将小信号放大为大功率输出。
本文介绍了功率放大电路的原理和应用，包括输入级和输出级的功能，以及在音频、射频、激光器驱动和电源放大器等领域的应用场景。
集成功率放大电路
01
引言
BIG DATA EMPOWERS TO CREATE A NEW
ERA
目的和背景
应对电子设备小型化趋势
随着电子设备不断向小型化、轻量化发展， 传统功率放大电路的体积和重量成为制约因 素，集成功率放大电路的出现解决了这一问 题。
提高能源利用效率
推动相关领域发展
集成功率放大电路的应用不仅局限于音频、 视频等领域，还拓展到汽车电子、工业控制 、医疗器械等多个领域，推动了相关产业的 发展。
提高抗干扰能力
在电路设计中考虑滤波、去耦和隔离等措施，提高功率放大电路的 抗干扰能力。
符合EMC标准
确保功率放大电路的设计符合相关EMC标准，如CISPR、EN或FCC等， 以满足不同应用场景的电磁兼容性要求。
07
总结与展望
BIG DATA EMPOWERS TO CREATE A NEW
ERA
集成功率放大电路发展趋势
优点
效率较高，失真度较低，音质较 好。
缺点
相对于B类放大电路，效率稍低， 热量稍大。
D类功率放大电路
工作原理
D类功率放大电路采用开关型工作方式，将模拟信号转换为 脉冲宽度调制（PWM）信号进行放大。
优点
效率极高，热量很小，体积小巧。
缺点
音质相对较差，需要高质量的滤波器来还原音频信号。同时， 由于采用开关工作方式，可能会产生电磁干扰（EMI）。
未来研究方向和挑战
• 宽禁带半导体材料研究：宽禁带半导体材料具有更高的击穿电压和更大的电子 饱和速度，适用于高压大功率应用。未来需要深入研究宽禁带半导体材料的特 性及制备工艺，提高集成功率放大电路的性能。
• 先进封装技术研究：封装技术对于集成功率放大电路的性能和可靠性至关重要 。未来需要研究先进的封装技术，如3D封装、晶圆级封装等，提高集成度、 降低成本并改善散热性能。
电路中的功率放大器原理与应用
电路中的功率放大器原理与应用功率放大器作为电子设备中的重要组成部分，在电路设计和应用中占据着重要地位。
本文将介绍功率放大器的原理和应用，并探讨其在电子领域中的重要性。
一、功率放大器的原理功率放大器是一种电子电路，其作用是将输入信号的功率增大到输出端，以满足实际需求。
功率放大器的原理主要包括以下几个方面：1. 放大原理：功率放大器通常利用晶体管或集成电路等元件，通过放大输入信号的幅度，从而实现功率的放大。
2. 输入和输出阻抗匹配：为了保证功率的传输效率，功率放大器需要实现输入和输出端的阻抗匹配。
通过合理的电路设计和阻抗匹配，可以有效减少能量的损耗。
3. 直流和交流偏置：功率放大器中的元件通常需要合理的直流和交流偏置，以保证电路的正常工作和信号的准确放大。
二、功率放大器的应用功率放大器在电子领域有着广泛的应用，其中一些常见的应用包括：1. 音频放大器：功率放大器被广泛应用于音频设备中，用于放大音频信号，以提供更高的音量和更好的音质。
例如，音响设备和汽车音响系统中常用的功率放大器。
2. 射频放大器：功率放大器在无线通信系统中扮演着重要角色，用于放大射频信号，以增强信号的传输距离和质量。
例如，手机和无线电设备中常用的功率放大器。
3. 工业应用：功率放大器在工业领域中也有广泛应用，例如激光器和雷达系统等，这些应用要求高功率放大器来满足大功率输出的需求。
4. 医疗和科研领域：功率放大器在医疗设备和科研实验中也有重要作用，例如在生物医学影像设备和激光研究中的应用。
总结：功率放大器在电子设备和通信系统中起着至关重要的作用。
理解功率放大器的原理和应用，对于电路设计和实际应用都具有重要价值。
通过合理选择元件、设计电路和匹配阻抗，可以实现功率的有效放大，并满足不同领域的需求。
希望本文对读者了解功率放大器的原理和应用有所帮助，为他们在电子领域的学习和实践提供一定的指导。
通过深入研究和实际应用，功率放大器这一电子设备的重要组成部分将继续发挥着重要的作用。
功率放大电路教学课件
此时的效率为多少?
3、乙类功放的失真及电路改进
R1 T1
··
Vi R2
T2
+EC
RL
四、无输出变压器的功率放大器
1、互补对称式OTL电路
B
+
Vi
－
+EC T1 A+
T2 RL
电路工作之前，调节电路参数使 VA = VB = 1/2 EC
可变电阻
典型的实用电路
VBE扩大电路
+EC R3
T1
R1
+ +
准互补对称式OTL电路 复合管的结构形式
c
b
T1
T2
e
c
T2
b
T1
e
c b
e
c b
e
c
T2
b
T1
e
c
b T1
T2
e
β≈β1β2
c b
e
c b
e
rbe ≈rbe1+ β1rbe2
准互补对称式OTL电路
+ 放大器
Vi
－
+EC
T1
T2
+
+
T3
T4 RL Vo
－
# OTL电路的指标计算和乙类推挽功放完全 一样，只须将变压器耦合中的EC换成1/2EC。
效率η→ηmax 负载上的信号功率与电源提供的直流功率之比。
额定功率下的失真度
提高输出功率和减小失真是一对矛盾。在音频和视频设 备中，对失真度要求较高；在继电器的推动电路中，只要求输 出较大的功率。
3、功放的特点（与电压放大器相比）
工作原理相同 功能不同
功率放大器的理论和应用
功率放大器的理论和应用随着科技的不断发展，功率放大器在许多领域都发挥了重要作用。
而功率放大器的理论和应用也成为了研究领域之一。
本篇文章将重点探究功率放大器的理论和应用，结合实例进行深入分析。
一、功率放大器的基本原理功率放大器是一种用来放大信号的电路。
与普通的放大器不同，功率放大器需要放大的是大功率信号。
其基本原理可以用如下方程式表示：P=V²/R其中，P表示功率，V表示电压，R表示电阻。
从这个方程式中可以看出，当电压或电阻增大，功率也会相应增大。
在功率放大器中，通常采用晶体管或管子等元器件作为放大器的主体。
为了使功率放大器能够输出大功率信号，通常需要进行两个阶段的放大：增益放大和输出放大。
增益放大，即采用低功率信号，经过放大器进行放大，同时增加信号的强度。
在此过程中，放大器所使用的电压和电流都非常小。
输出放大，即将放大后的信号输出，同时增加信号的功率。
在此过程中，放大器需要使用较大的电压和电流。
为了确保功率放大器的稳定性和可靠性，通常还需要对功率放大器进行反馈控制。
正反馈控制可以使得放大器的增益更大，同时也会增大输出信号的失真。
负反馈控制则可以减小放大器的增益，同时减小输出信号的失真，提高功率放大器的稳定性和可靠性。
二、功率放大器的应用领域由于功率放大器具有可以放大高功率信号的优点，因此在音响、通讯、广播等领域都有广泛的应用。
1、音响领域在音响领域中，功率放大器作为音响信号的最后一个环节，主要负责将低功率预先放大器所处理的音频信号，转化为高功率信号，驱动喇叭等音响设备进行扩音。
功率放大器的质量和性能对音响的声音品质有很大的影响。
2、通讯领域在通讯领域中，功率放大器的作用是将微弱的信号放大到足以送达接收端，同时保证信号的质量和稳定性。
它可以被用在无线电信号的发送过程中，从而使其能够更远的传输，提高了通讯的可靠性以及数据传输的速度。
3、广播领域在广播领域中，功率放大器主要用于解决广播信号覆盖范围的问题。
otl功率放大电路
otl功率放大电路OTL功率放大电路是指输出变压器（OutputTransformer-Less）功率放大电路，它是一种不需要输出变压器的功率放大电路。
OTL功率放大电路的出现是为了解决传统功率放大电路中输出变压器的一些问题，如：体积大、重量重、成本高、失真大等。
本文将详细介绍OTL功率放大电路的原理、优点、缺点及应用。
二、OTL功率放大电路的原理OTL功率放大电路是一种直接耦合输出的功率放大电路。
它的原理是通过电容和电阻等元器件将功率放大电路与负载（如喇叭）直接连接起来，从而实现功率放大。
由于没有输出变压器，所以OTL功率放大电路可以减少失真和频率响应的问题，提高音质和音乐的表现力。
三、OTL功率放大电路的优点1、音质好：由于OTL功率放大电路不需要输出变压器，所以可以减少失真和频率响应的问题，提高音质和音乐的表现力。
2、成本低：由于没有输出变压器，所以OTL功率放大电路的成本相对较低。
3、体积小：由于没有输出变压器，所以OTL功率放大电路的体积相对较小，方便携带和移动。
4、重量轻：由于没有输出变压器，所以OTL功率放大电路的重量相对较轻，方便携带和移动。
5、功率大：由于OTL功率放大电路的输出电阻较小，所以可以输出更大的功率，适用于大型音响系统。
四、OTL功率放大电路的缺点1、输出电阻低：由于OTL功率放大电路的输出电阻较低，所以需要匹配合适的负载才能发挥最佳效果。
2、电源噪声：由于OTL功率放大电路的输出电阻较低，所以对电源噪声的抗干扰能力较差，需要选择高质量的电源。
3、电容电压高：由于OTL功率放大电路的输出电容电压较高，所以需要选择高压电容，增加成本。
五、OTL功率放大电路的应用OTL功率放大电路适用于需要高品质音质的场合，如：家庭音响、音乐会、录音棚等。
由于OTL功率放大电路的优点，它在音乐爱好者和音响工程师中得到了广泛的应用。
随着科技的发展和人们对音乐品质的要求不断提高，OTL功率放大电路将在未来得到更广泛的应用。
功率集成电路设计与分析
功率集成电路设计与分析功率集成电路（Power Integrated Circuit，简称PIC）是一种集成了功率放大器、电源管理和电源控制等功能的芯片。
它在电子设备中扮演着至关重要的角色。
本文将对功率集成电路的设计与分析进行探讨。
一、引言随着电子设备的迅速发展，对功率集成电路的需求不断增长。
功率集成电路的设计和分析在保证设备性能和效率的同时，还要满足功率管理和节能环保的要求。
二、功率集成电路的设计原理功率集成电路的设计需要综合考虑电源电压、电流、功率损耗和效率等因素。
以下是功率集成电路设计的一般原理：1. 分析需求：根据具体应用领域和设备要求，确定功率集成电路的功能和性能需求。
2. 电源管理：设计合适的电源管理电路，包括电源输入稳压、滤波和保护等功能。
3. 功率放大器设计：选择合适的功率放大器类型（如BTL、SE、Class-D等），设计匹配电路，以提高功率输出和音质。
4. 效率优化：通过降低功率损耗、增强电路效率以及采用节能技术等手段，优化功率集成电路的全面性能。
三、功率集成电路设计的关键技术1. 封装与散热设计：功率集成电路的散热问题是设计中需要重点考虑的因素。
封装和散热设计要兼顾性能和可靠性，以保证电路正常工作。
2. 电源管理技术：理想的电源管理技术应能提供稳定的电源电压、高效的能量转换，以及保护电路免受过电流、过电压等问题的影响。
3. 信号完整性：功率集成电路在工作过程中不可避免会受到噪声和干扰的影响，设计时要采取合适的屏蔽和滤波措施，保证信号的完整性和稳定性。
四、功率集成电路的分析方法1. 性能测试与分析：通过实验和测试，评估功率集成电路的工作性能、效率和负载能力等，以确定是否满足设计要求。
2. 故障诊断与分析：当功率集成电路出现故障时，需要运用电路分析的方法，检测并诊断故障原因，进行修复和维护。
3. 设计验证与仿真：利用计算机仿真软件，对功率集成电路进行验证和测试，以提前发现潜在问题，确保设计的准确性和稳定性。
集成放大电路的原理与应用
集成放大电路的原理与应用1. 引言集成放大电路（Integrated Circuit Amplifier）是一种能够放大电信号并改变其特性的电路。
它由多个电子元件组成，通过集成电路技术将这些元件集成到一个小芯片上。
集成放大电路在现代电子设备中起着重要的作用，被广泛应用于通信、音频放大、传感器信号处理等领域。
2. 集成放大电路的原理集成放大电路的原理基于放大器的工作原理，它利用半导体材料的特性，通过电子元件的组合和连接方式，实现对电信号的放大。
常见的集成放大电路由输入端、输出端、电源端以及放大电路组成。
集成放大电路的核心是放大器。
放大器通常由晶体管、运放等器件组成。
晶体管是一个三层结构的半导体器件，可以将小信号放大到较大的电压、电流或功率。
运放（Operational Amplifier），是一种高增益、高输入阻抗、低输出阻抗的电路元件。
3. 集成放大电路的应用集成放大电路具有广泛的应用范围，下面列举几个典型的应用场景：3.1 通信系统集成放大电路在通信系统中扮演了重要的角色。
它可以用于信号增益和恢复，提高通信系统的灵敏度和稳定性。
在调制解调器、无线电接收机、电话系统中，集成放大电路被广泛应用。
3.2 音频放大器集成放大电路是音频放大器的核心组件。
它可以放大来自音频源的微弱信号，并驱动扬声器产生清晰、高质量的音频输出。
音频放大器在家庭音响、汽车音响和舞台音响等场合中广泛应用。
3.3 传感器信号处理在许多传感器应用中，集成放大电路用于处理传感器收集到的微弱信号。
例如，光电传感器、温度传感器、压力传感器等，都需要集成放大电路将其输出信号放大并进行相应的处理。
3.4 医疗设备集成放大电路在医疗设备中也有很多应用。
例如心电图机、血压监测仪等设备都使用了集成放大电路来放大和处理人体的生理信号。
3.5 控制系统集成放大电路可以用于控制系统中的反馈控制。
通过放大控制信号，将其输入到执行器或者传感器中，从而实现对系统的准确控制。
集成运放大器的原理与应用
集成运放大器的原理与应用简介集成运放大器（Integrated Operational Amplifier），简称运放或放大器，是一种典型的模拟电路元件。
它以差分放大器为核心，通过负反馈技术，实现放大、滤波、积分、微分等功能。
其应用广泛，包括在电子设备、通信系统、控制系统等领域。
原理集成运放大器由多个晶体管、电阻、电容等元件组成。
其基本原理可用三个关键要素描述：差分输入、高增益和大共模抑制比。
1.差分输入：集成运放的输入端一般有两个，一个是称为非反向输入（+IN）的端口，另一个是称为反向输入（-IN）的端口。
这两个输入端之间的电压差称为差分电压，决定了输出信号的大小和极性。
2.高增益：集成运放具有高增益特性，即具有很高的放大倍数。
它可以在输入电压信号很小的情况下，将其放大成较大电压信号。
例如，当差分输入端之间的电压差非常微小时，输出信号也能达到较大值。
3.大共模抑制比：共模输入是指同时作用于运放两个输入端的电压信号，会对运放产生影响。
而大共模抑制比使得运放能够有效抵抗共模信号的干扰，保持差分输入信号的准确性。
应用放大器应用集成运放大器以其高增益、低失真的特点，广泛应用于各类放大器电路中。
•电压放大器：通过调整输入电压信号的放大倍数，实现信号增强的功能。
•电流放大器：将输入电流信号放大为较大电流信号，用于驱动大功率负载。
•仪器放大器：用于测量信号处理，提高测量精度和信噪比。
•复合放大器：实现不同放大模式的切换，满足多种应用需求。
滤波器应用集成运放大器在滤波器电路中起到关键作用，用于削弱或强调某种特定频率信号。
•低通滤波器：通过滤波器电路削弱高频信号，只保留低频信号。
•高通滤波器：通过滤波器电路削弱低频信号，只保留高频信号。
•带通滤波器：通过滤波器电路保留特定带宽范围内的信号，削弱其他频率信号。
•带阻滤波器：通过滤波器电路削弱特定频率范围内的信号，保留其他频率信号。
比较器应用集成运放大器作为比较器时，用于比较两个电压信号的大小。
功率放大电路的主要功能
功率放大电路的主要功能功率放大电路的主要功能是将输入信号的功率放大到更高的水平。
它在各种电子设备和通信系统中被广泛应用，如音频放大器、无线电发射机、激光器等。
本文将从功率放大电路的原理、分类、工作原理以及应用等方面逐步讨论其主要功能。
首先，我们来了解功率放大电路的原理。
功率放大电路通常由一系列的电子元件组成，包括放大器、电源、输入/输出接口等。
其中，放大器是功率放大电路的核心部分，它的主要功能是将输入信号的功率放大到所需的水平。
放大器可以通过增加电流或电压的幅度来实现功率放大，其中电流放大器应用更为广泛。
放大器通常由晶体管、集成电路等元件构成，不同的放大器有不同的特性和应用范围。
接下来，我们来讨论功率放大电路的分类。
根据输出信号的特性，功率放大电路可以分为线性放大器和非线性功率放大器。
线性放大器能够保持信号的波形和频谱，输出信号与输入信号之间存在线性关系；而非线性功率放大器则会改变信号的波形和频谱，输出信号与输入信号之间存在非线性关系。
根据功率放大的方式，又可将功率放大电路分为A类、B类、AB 类、C类等不同类别。
每种类别功率放大电路在功率效率、失真程度和应用领域等方面有不同的特点。
然后，我们来了解功率放大电路的工作原理。
功率放大电路通过将输入信号的幅度放大，以实现输出信号的功率放大。
放大器的工作原理可以通过放大器的输入/输出特性曲线来解释。
当输入信号的幅度小于放大器的线性范围时，放大器将根据输入信号的波形和特性来放大信号；当输入信号的幅度大于放大器的线性范围时，放大器将产生失真，输出信号的波形将变得非线性。
因此，在设计功率放大电路时，需要权衡输出功率、失真程度和功率效率等因素。
最后，我们来探讨功率放大电路的应用。
功率放大电路在各种电子设备和通信系统中都有广泛的应用。
例如，音频放大器可以将低功率音频信号放大到足够的功率，以驱动扬声器产生较大的声音；无线电发射机可以将调制后的信号放大到适当的功率，以在空中传输音频或视频信号；激光器利用功率放大电路将输入信号放大到足够的功率，以产生高能量的激光束。
TDA2822功放集成电路的原理与应用
TDA2822功放集成电路的原理与应用一、引言TDA2822是一款双声道功放集成电路，广泛应用于各种音频放大场合。
本文将介绍TDA2822功放集成电路的原理和应用。
二、原理TDA2822功放集成电路采用了双声道输出，具有以下特点：1.输入电路：TDA2822采用了不平衡输入电路，输入阻抗为50kΩ，可以与常用的音频信号源（如手机、电脑等）相连接。
2.输入放大电路：采用了场效应管和双管共射放大电路，具有低噪声、低失真的特点。
3.输出级：TDA2822采用了双输出级，可以驱动4Ω到32Ω的负载，输出功率可达1W。
4.电源：TDA2822可以在3V至15V的供电电压下正常工作，适用于多种应用场合。
三、应用TDA2822功放集成电路可以广泛应用于以下场合：1.个人音响系统：TDA2822可以作为个人音响系统的功放模块，用于放大手机、电脑等音频信号，提供更好的音质体验。
2.小型收音机：TDA2822的低功耗和小尺寸使其成为小型收音机的理想选择，可以用于放大收音机的音频输出信号。
3.无线音频设备：TDA2822可以用于无线音频设备的功放模块，如蓝牙音箱、无线耳机等，提供清晰、稳定的音频输出。
4.教育实验：TDA2822作为一款常见的功放集成电路，可以用于教育实验中，帮助学生理解功放原理和使用方法。
四、接线方法TDA2822的接线方法如下：1.输入接线：将音频信号源的左声道和右声道分别连接到TDA2822的输入引脚。
2.输出接线：将负载（如喇叭、耳机）的正负极分别连接到TDA2822的输出引脚。
以下是一个接线示意图：+---------------------------+| |Left input -| IN1 Left output || |Right input -| IN2 Right output || |Ground -| GND VCC || |+---------------------------+五、使用注意事项使用TDA2822功放集成电路时，需要注意以下事项：1.电源电压：TDA2822可以在3V至15V的供电电压下正常工作，使用时需根据需要选择合适的电源电压。
功率放大电路的原理
功率放大电路的原理功率放大电路是一种将输入信号的功率放大到较大输出功率的电路。
它通常用于音频放大器、射频放大器、高能物理实验和通信系统中等需要放大电信号功率的应用。
理解功率放大电路的原理对于电子学的学习和应用非常重要。
功率放大电路的原理可以通过如下几个方面来解释。
1. 功率放大器的基本组成功率放大电路通常由两个主要部分组成：输入级和输出级。
输入级接收输入信号，并将其转换为电流或电压信号。
接下来，输出级将输入信号的功率放大并驱动负载。
功率放大电路还包括反馈网络，用于稳定放大器的增益和频率特性。
2. 功率放大器的工作原理功率放大器的工作原理主要基于放大器的基本特性：放大信号的幅度和功率。
输入信号首先经过输入级，其中采用了特定的电路，如晶体管、场效应晶体管(FET)或功率放大管。
输入级将输入信号转化为电流或电压信号，然后将其传递到输出级。
输出级的任务是通过放大电流或电压信号，使其具有更大的功率以驱动负载。
输出级通常采用功率放大器管来实现，如晶体管、功率MOSFET或功率集成电路。
输出级还可能包含变压器或耦合器，以适应电源和负载之间的阻抗匹配。
3. 功率放大电路的工作类别功率放大电路可以根据其工作类别划分为不同类型，包括A类、B类、AB类、C类等。
这些类别是根据放大器输出管工作区域的不同部分来定义的。
- A类功率放大器是最常见的类型，其输出管在整个输入信号周期内均工作。
这意味着功率放大器的输出管处于线性工作状态，可以提供较好的信号放大。
- B类功率放大器使用了两个输出管，分别处理输入信号的正半周和负半周。
这种设计可以提高功率效率，但在两个输出管之间需要进行切换，可能引入一定的失真。
- AB类功率放大器是A类和B类功率放大器的折衷型。
其输出管在整个输入信号周期的大部分时间内工作，以提供更高的效率和更低的失真。
- C类功率放大器的输出管仅在输入信号的一部分周期内工作。
这个周期通常位于输入信号的正弦波的一个较小的部分，以提供高效的功率放大。
功率放大电路原理
功率放大电路原理
1 前言
功率放大电路是一种可以将信号转化为高功率输出的电路，常被
用于音响、电视等电子设备中。
本文将介绍功率放大电路的原理、分
类及其应用。
2 功率放大电路的原理
功率放大电路的基本原理是利用晶体管或场效应管等电子元件的
开关特性，将信号中包含的能量通过元件输出为一个高功率的波形信号。
在功率放大电路中，晶体管或场效应管扮演着非常重要的角色，
因为它们可以通过控制其输入电压和电流的改变，改变其输出功率的
大小。
3 功率放大电路的分类
基于输出功率的大小，功率放大电路可分为三种类型：小功率放
大电路、中功率放大电路和大功率放大电路。
小功率放大电路的输出
功率一般在几个瓦特以下，常被应用于电子游戏机、车载音响等场合;
中功率放大电路的输出功率大约在数十瓦左右，常被应用于家庭影院、小型演出等场合;大功率放大电路的输出功率可达到几百或上千瓦，常
被用于大型音响、演出等场合。
4 功率放大电路的应用
功率放大电路的应用非常广泛，可见于任何需要放大信号及转化
为高功率输出的场合。
在音响方面，功率放大电路是音响设备中的核
心部分，因为它可以将音频信号放大，使其足以驱动扬声器输出清晰
而有力的声音。
在舞台表演中，功率放大电路也非常重要，因为它可
以将音乐、歌唱等信号放大并输出，使表演更加震撼人心。
5 结论
功率放大电路是一种重要的电子元件，在现代电子设备制造、音响、舞台表演等领域中都得到广泛的应用。
了解功率放大电路的原理、分类及应用可以帮助我们更好地理解这一电子元件的重要性和作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TD
表1
5V表2
10mA
20k
图11(b判断隧道二极管测试电路
功率放大集成电路原理及应用
!丁朋
要点提示:
▲功率放大集成电路的功能是对音频信号进行功率放大,其最大特点是具有较大的输出功率,能够推动扬声器等负载。
▲功率放大集成电路的主要参数有:电源电压、静态电流、输出功率、电压增益、频响范围和谐波失真等。▲O TL电路的优点是可以使用单电源,缺点是由于输出电容的存在,低频响应较差。
BTL功率放大集成电路功放级如图5所示。采用
了两对功放管组成桥式推挽电路,扬声器跨接在两对
功放管之间。BTL功率放大集成电路虽然为+V
CC
单电
源供电,但静态时两对功放管的输出端电压U
O1
与U
O2
相等,因此无需输出电容器,可以直接与扬声器连接。
BTL功率放大集成电路的优点是可以在较低的电源电
压下获得较大的输出功率;缺点是电路较复杂。
电路。IC为双音频功放集成电路LA4180,,-脚和⑤脚
分别为左、右声道信号输入端,./0脚和②脚分别为左、U
i U O
差分
输入级
推动级功放级
图2功率放大电路原理框图
+V
CC
IC
U
O
U
i
VT1
VT2C2
C1
BL
图3O TL功率放大电路
+V
CC
IC
U
O
U
i
VT1
VT2
BL
图4O C L功率放大电路
-V
输出电容C2的
存在,低频响应较差。
2.O C L功率放大集成电路
O CL功率放大集成电路功放级如图4所示。采
用±V
CC
双电源供
电,静态时IC输出
端电压U
O
为“0”,因
此可以取消输出电
容器,直接与扬声
器连接。O CL功率
放大集成电路的优
点是低频响应较
好,缺点是必须使
用双电源。
3.B TL功率放大集成电路
(5频响范围,是指功率放大集成电路的有效工作频率范围,一般为50Hz~20kHz,指标高的可达20Hz~50kHz。
(6谐波失真THD,是反映功率放大集成电路保真度的参数,谐波失真越小越好。
二、工作原理
功率放大集成电路内部通常包含:
差分输入级、推动级和功放级,如图2所示。音频电压信号U i经差分输入级和推动级电压放大器后,再由功放级作功率放大并输出。O TL、O CL和BTL的区别主要是功放级电路形式不同。
2.参数
功率放大集成电路的主要参数有:电源电压V CC、静态电流I O、输出功率P O、电压增益、频响范围和谐波失真THD等。
(1电源电压V CC ,包括最高电源电压和额定电源
电压,对于O TL功率放大器一般为单电源(+V CC ,对于
O CL功率放大器一般为双电源(±V CC。最高电源电压是极限参数,使用中不得超过,推荐使用额定电源电压。
CC
图5B TL功率放大电路
VT1
VT2
U
o1
U
o2
I1I2
BL
+V
CC
C3
C8
C1
U
iБайду номын сангаас
C2
C4
R1
C7
C10
+6V
C5
C9
BL
IC
AN7112
C6
图60.5W单声道O TL放大电路
图73.5W单声道O TL放大电路.
VT4
VT3
Ui
+16V
耦合电容,C9为输出耦合电容。
(2图7所示为3.5W单声道O TL功率放大器电
路。IC采用音频功放集成电路LA4265,其#$%脚为信号
输入端,②脚为功率放大后的信号输出端。输入音频电
压信号经IC功率放大后,驱动扬声器BL发声。C5为
输出耦合电容,C6、R2组成消振网络。电路电压增益为
50dB,满功率输出时输入信号U
三、实际应用
1.单声道O TL功率放大器
(l图6所示为0.5W单声道O TL功率放大器电
路,IC采用了O TL音频功放集成电路AN7112。AN7112
为单列9脚式封装,②脚为音频信号输入端,!"脚为功
率信号输出端,闭环电压增益为50dB,满功率输出时
输入信号Ui=6mV,采用+6V单电源供电。C1为输入
家电检修技术<资料版>2007第7期总页(・・
初
学者天地
压从0V逐渐升高,刚开始可看到两个万用表的数
值都上升,当电压增高到某一值时,可以看到表1的电压值在增大,而表2的电流值却在减小,当电压继续增大到另一个值时,这时又可以看到两个表的电压、电流值都开始增大。如果测试过程与上述的一样,说明该管是好的。如果不一样或变化很不明显,表明该管是坏的。
(2静态电流I O ,一般为10~100mA,与输出功率有关,输出功率大的集成电路通常静态电流也大。(3输出功率P O ,是选用功率放大集成电路首先要关注的参数。考虑到音频信号特别是交响乐等信号具有很大的动态范围,选用功率放大集成电路时应留有足够的功率余量。
(4电压增益,一般为数十分贝。选用电压增益较高的功率放大集成电路,可以降低对输入信号电压的要求,简化前置放大电路。
绝缘垫片
散热器
功放IC
图1集成电路安装散热片示图
E
19403
初学者天地
1.O TL功率放大集成电路
O TL功率放大集成电路功放级如图3所示。采用
+V
CC
单电源供电,静态时IC输出端电压U
O
为1
2
V
CC
的
直流电压。因此
必须使用输出电
容C2来隔离。
O TL功率放大集
成电路的优点是
可以使用单电
源,缺点是由于
一、功能与参数
1.功能与特点
功率放大集成电路的功能是对音频信号进行功率放大。其最大特点是:具有较大的输出功率,能够推动扬声器等负载。
功率放大集成电路品种规格众多。按声道数可分为单声道音频功放和双声道音频功放;按电路形式可分为O TL功率放大器、O CL功率放大器和BTL功率放大器等。其输出功率从数十毫瓦到数百瓦,具有很多规格,并具有多种封装形式。许多功率放大集成电路自带散热板,但由于自带的散热板一般较小,因此功率较大的功率放大集成电路在应用时仍应按要求安装散热器。功率放大集成电路自带的散热板有的与内部电路绝缘,有的与内部电路的接地点连通,有的与内部输出功放管集电极连通,安装散热器时应区别对待。对于自带散热板与内部电路不绝缘的功率放大集成电路,应在集成电路与散热器之间放置耐热绝缘垫片,如图1所示。
i
=17mV,采用+16V单
电源供电。
(3图8所示为10W单声道O TL功率放大器电
路,由高保真音频功放集成电路TDA2612组成。IC的
&’(脚为信号输入端,*+脚为功放输出端。C1为输入耦
合电容,C5为输出耦合电容,C4、R4构成消振网络。电
路由+26V单电源供电。
2.双声道O TL功率放大器
(l图9所示为2×1W双声道O TL功率放大器
