实用的膨胀水量计算

(整理)膨胀水箱的容积计算.

膨胀水箱的容积计算
膨胀水箱型式的分类：分开式和闭式
开式有：密闭板式；隔膜式；球胆式；水泵定压补水一体式从箱内压力变化考虑：膨胀水箱又可分为定压式和变压式两种。

闭式膨胀水箱容积计算：
=V s
P
P v
v T 2
11
2
131-
∆--α
—膨胀水箱容积；m 3
—系统水容积，m 3
（参见下图1）
v 1 —低温时水的比容，m 3
/Kg; v 2 —高温时水的比容，m 3
/Kg
α—线性膨胀系数；钢为11.7×10
6
-c
︒-1
铜为17.1×10
6
-c
︒-1
△ T —水系统中最大温差：℃（一般为5）
P 1
—低温时水压力，Kpa
P
2
—高温时水压力，Kpa
；P 2的确定：
=箱体静压头+系统顶部的最小压力值
=运行时最高压力
开式膨胀水箱容积计算方法：
V
p
=α△t V s
V p---膨胀水箱有效容积，m3
α---水的体积膨胀系数，α=0.0006,1/℃
△t---系统内最大水温变化值，℃
---系统内的水容量，m3，即系统中管道和设备内总容水量（参
看图一）
图一：水系统中总容量（L/m2空调面积）。

采暖空调循环水系统的补水、定压、膨胀计算

基本数据
修正数据
设备参数
公式计算本栏灰色表示设一台泵，没有备
总计算建筑面积m(m2)
50000 m2
空调水系统的单位水容量(L/m2)
1.3 L/m2
空调系统水容量Vc=系统单位水容量*m/1000(m3) 65 m3
系统小时泄露量V泄=Vc*0.01(m3/h)
0.65 m3/h
补水泵流量Vb=Vc*0.05(m3/h)
水箱调节水量Vt=Vb*3/60(m3/h)
0.08 m3/h
膨胀水箱最小有效容积（L）
319.34 L
技术措施6.9.1——查表
技术措施6.9.1，系统水容量的1% 技术措施6.9.3，系统水容量的5% 设两台，平时用一台，事故、初期补水时两台全开；
技术措施6.9.6，表6.9.6-2
技术措施公式6.9.6-2 技术措施6.9.6。不小于3min平时运行补水泵流量，且保证水箱调节高差不小于200mm 技术措施6.9.6，公式6.9.6-1
总计算建筑面积m(m2)
10000 m2
空调水系统的单位水容量(L/m2)
1.3 L/m2
空调系统水容量Vc=系统单位水容量*m/1000(m3) 13 m3
系统小时泄露量V泄=Vc*0.01(m3/h)
0.13 m3/h
补水泵流量Vb=Vc*0.05(m3/h)
0.65 m3/h
补水泵选泵流量(m3/h) 2.0 m3/h
补水泵起泵压力P1（KPa） (充气压力P0=P1)
即定压点最低压力
补水泵停泵压力P2（KPa）（最高水温时P2max=P2）
P2=0.9*P3
0 KPa 630.0 KPa

水的膨胀系数

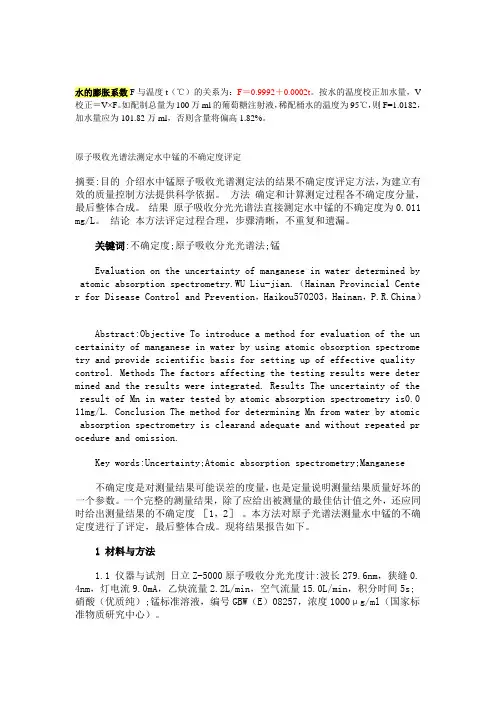

水的膨胀系数F与温度t（℃）的关系为：F＝0.9992＋0.0002t。

按水的温度校正加水量，V 校正＝V×F。

如配制总量为100万ml的葡萄糖注射液，稀配桶水的温度为95℃，则F=1.0182，加水量应为101.82万ml，否则含量将偏高1.82%。

原子吸收光谱法测定水中锰的不确定度评定摘要:目的介绍水中锰原子吸收光谱测定法的结果不确定度评定方法，为建立有效的质量控制方法提供科学依据。

方法确定和计算测定过程各不确定度分量，最后整体合成。

结果原子吸收分光光谱法直接测定水中锰的不确定度为0.011 mg/L。

结论本方法评定过程合理，步骤清晰，不重复和遗漏。

关键词:不确定度;原子吸收分光光谱法;锰Evaluation on the uncertainty of manganese in water determined by atomic absorption spectrometry.WU Liu-jian.（Hainan Provincial Cente r for Disease Control and Prevention，Haikou570203，Hainan，P.R.China）Abstract:Objective To introduce a method for evaluation of the un certainity of manganese in water by using atomic obsorption spectrome try and provide scientific basis for setting up of effective quality control. Methods The factors affecting the testing results were deter mined and the results were integrated. Results The uncertainty of the result of Mn in water tested by atomic absorption spectrometry is0.0 11mg/L. Conclusion The method for determining Mn from water by atomic absorption spectrometry is clearand adequate and without repeated pr ocedure and omission.Key words:Uncertainty;Atomic absorption spectrometry;Manganese不确定度是对测量结果可能误差的度量，也是定量说明测量结果质量好坏的一个参数。

物体的膨胀与热膨胀系数的计算

物体的膨胀与热膨胀系数的计算物体的膨胀是指物体在受热或受冷时发生的体积变化。

膨胀是一个普遍存在的现象，我们可以通过热膨胀系数来计算物体的膨胀程度。

一、膨胀与热膨胀系数的概念热膨胀系数是一个用于衡量物体在温度变化下的膨胀程度的物理量。

它表示单位温度变化时物体相对于其原始长度或体积的变化比例。

膨胀系数通常用α表示，单位是1/℃或℃^-1。

对于长度膨胀，我们用线膨胀系数α_l表示；对于体积膨胀，我们用体积膨胀系数α_v表示。

二、线膨胀系数的计算公式线膨胀系数α_l可以通过以下公式进行计算：α_l = ΔL / (L * ΔT)其中，ΔL表示长度变化量，L表示原始长度，ΔT表示温度变化量。

三、体积膨胀系数的计算公式体积膨胀系数α_v可以通过以下公式进行计算：α_v = ΔV / (V * ΔT)其中，ΔV表示体积变化量，V表示原始体积，ΔT表示温度变化量。

四、膨胀系数的实际应用膨胀系数在工程学、物理学等领域有着广泛的应用。

例如，建筑工程中，膨胀系数的计算可以帮助我们预测建筑材料在不同温度下的膨胀和收缩，从而避免因温度变化引起的损害；在热力学研究中，膨胀系数可以用来计算物体在热力学循环中的温度变化和体积变化。

膨胀系数还可以用于设计热膨胀补偿装置，例如管道系统中的膨胀节，用来克服由于温度变化而引起的管道的热膨胀。

五、常见物体的膨胀系数不同物体的膨胀系数各不相同，下面是一些常见物体的线膨胀系数α_l的范围：- 铝：23×10^-6/℃- 铜：16×10^-6/℃- 黄铜：18×10^-6/℃- 钢：12×10^-6/℃- 玻璃：8×10^-6/℃- 混凝土：7×10^-6/℃对于体积膨胀系数α_v，可以通过以下公式与线膨胀系数α_l之间进行转换：α_v = 3α_l六、总结物体的膨胀是受热或受冷时发生的体积变化现象，可以通过热膨胀系数来计算物体的膨胀程度。

单位水容量膨胀量

单位水容量膨胀量
当你想了解水受热后会膨胀多少时，可以用一个简单的方法来算。

水有个特点，就是温度一高，它就喜欢占更多的地方，这个变化不大，但能算出来。

比如说，水每变热1度，它的体积差不多会比原来多出0.021%。

想象一下，如果你有一桶水，量是1立方米，也就是一大浴缸那么多，如果这水温高了20度，那它会膨胀多少呢？
咱们来算算：1立方米的水，每升高1度膨胀0.00021立方米，升高20度的话，就是乘以20。

算下来，这桶水会膨胀0.0042立方米。

这听起来好像不多，但想象一下，如果是大水库或者水管里的水，这个小小的膨胀也是要留意的，不然可能会有压力问题哦。

所以，下次你看到热水好像比冷水看起来多一点，别惊讶，它真的就“胖”了那么一点点。

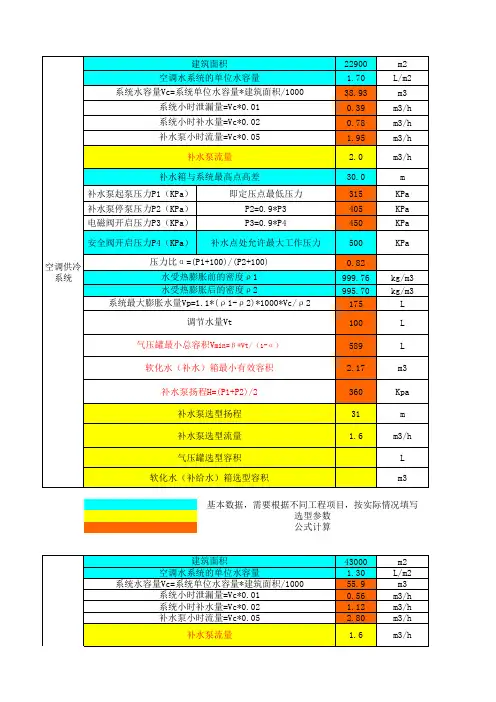

采暖空调循环水系统的补水、定压、膨胀计算表(设置气压罐定压-但不容纳膨胀水量)1

基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算冷却水系统基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格。

(整理)膨胀水箱的容积计算

膨胀水箱的容积计算
膨胀水箱型式的分类：分开式和闭式
开式有：密闭板式；隔膜式；球胆式；水泵定压补水一体式从箱内压力变化考虑：膨胀水箱又可分为定压式和变压式两种。

闭式膨胀水箱容积计算：
V
t
=V s
P
P v
v T 2
11
2
131-
∆--α
V t —膨胀水箱容积；m 3
V s —系统水容积，m 3
（参见下图1）
v 1 —低温时水的比容，m 3
/Kg; v 2 —高温时水的比容，m 3
/Kg
α—线性膨胀系数；钢为11.7×10
6
-c
︒-1
铜为17.1×10
6
-c
︒-1
△ T —水系统中最大温差：℃（一般为5）
P 1
—低温时水压力，Kpa
P
2
—高温时水压力，Kpa
P 1
；P
2
的确定：
P 1
=箱体静压头+系统顶部的最小压力值
P
2
=运行时最高压力
开式膨胀水箱容积计算方法：
V p=α△t V s
V p---膨胀水箱有效容积，m3
α---水的体积膨胀系数，α=0.0006,1/℃
△t---系统内最大水温变化值，℃
V s---系统内的水容量，m3，即系统中管道和设备内总容水量（参看图一）
图一：水系统中总容量（L/m2空调面积）
小心单位变换！应把L换成m3。

热膨胀热膨胀系数的计算与应用

热膨胀热膨胀系数的计算与应用热膨胀是物体在温度变化时体积变化的现象，而热膨胀系数则是描述物体对温度变化响应程度的物理量。

热膨胀系数的计算与应用在工程技术、物理学领域均有广泛的应用。

本文将介绍热膨胀系数的计算方法，并探讨其在各个领域中的应用。

一、热膨胀系数的计算方法热膨胀系数是指单位温度变化下物体长度、面积或体积发生的变化与初始时的长度、面积或体积之比。

常见的热膨胀系数有线膨胀系数、表面膨胀系数和体膨胀系数。

（一）线膨胀系数线膨胀系数是指单位温度变化下单位长度的物体长度变化量与初始时的长度之比。

其计算公式如下：α = 1 / L * (ΔL / ΔT)其中，α表示线膨胀系数，L为初始长度，ΔL为长度变化量，ΔT为温度变化量。

（二）表面膨胀系数表面膨胀系数是指单位温度变化下单位面积的物体表面积变化量与初始时的表面积之比。

其计算公式如下：β = 1 / A * (ΔA / ΔT)其中，β表示表面膨胀系数，A为初始表面积，ΔA为表面积变化量，ΔT为温度变化量。

（三）体膨胀系数体膨胀系数是指单位温度变化下单位体积的物体体积变化量与初始时的体积之比。

其计算公式如下：γ = 1 / V * (ΔV / ΔT)其中，γ表示体膨胀系数，V为初始体积，ΔV为体积变化量，ΔT为温度变化量。

二、热膨胀系数的应用热膨胀系数在工程技术、物理学领域中有着广泛的应用。

（一）工程技术领域在工程技术领域中，热膨胀系数的应用主要体现在材料选用、结构设计和工程施工等方面。

1. 材料选用：根据材料的热膨胀系数，可以合理选择材料以适应温度变化。

例如，在制造导热设备时，可以选择线膨胀系数较小的金属材料，以降低热膨胀引起的应力和变形。

2. 结构设计：在结构设计中考虑到材料的热膨胀系数对结构的影响，可以有效预防由于温度变化引起的损坏。

例如，在铁路桥梁设计中，会考虑到钢桥面板的热膨胀系数，通过设计伸缩装置来满足桥梁的热膨胀需要。

3. 工程施工：在工程施工中，需要考虑材料的热膨胀对施工中形成的缝隙、接缝以及变形的影响。

膨胀水箱估算

膨胀水箱的容积计算
膨胀水箱型式的分类：分开式和闭式
开式有：密闭板式；隔膜式；球胆式；水泵定压补水一体式从箱内压力变化考虑：膨胀水箱又可分为定压式和变压式两种。

闭式膨胀水箱容积计算：
=V s
P
P v
v T 2
11
2
131-
∆--α
—膨胀水箱容积；m 3
—系统水容积，m 3
（参见下图1）
v 1 —低温时水的比容，m 3
/Kg; v 2 —高温时水的比容，m 3
/Kg
α—线性膨胀系数；钢为11.7×10
6
-c
︒-1
铜为17.1×10
6
-c
︒-1
△ T —水系统中最大温差：℃（一般为5）
P 1
—低温时水压力，Kpa
P
2
—高温时水压力，Kpa
；P 2的确定：
=箱体静压头+系统顶部的最小压力值 =运行时最高压力
开式膨胀水箱容积计算方法：
V p=α△t V s
V p---膨胀水箱有效容积，m3
α---水的体积膨胀系数，α=0.0006,1/℃
△t---系统内最大水温变化值，℃
---系统内的水容量，m3，即系统中管道和设备内总容水量（参
看图一）
图一：水系统中总容量（L/m2空调面积）。

采暖空调循环水系统的补水定压膨胀计算表设置气压罐定压但不容纳膨胀水量

0.42
6.0 75 178.2 198
220
0.63 1000.00 970.25
506 21 59 0.93 127 13
0.42
m2 L/m2 m3 m3/h m3/h m3/h
m3/h
m KPa KPa KPa
KPa
kg/m3 kg/m3
L L L m3 Kpa m
m3/h
L m3
基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算
水泵同时运行
技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa
技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力
技术措施6.9.7.1，α宜取0.65～0.85
技术措施6.9.6，表6.9.6-2
技术措施公式6.9.6-2 技术措施6.9.7.1 技术措施6.9.7
Vb（30~60min的补水泵流量）+Vp 技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa
需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台
水泵同时运行参考样本
红宝书2034，表26.8-9或03R401-2第10页表格
备注技术措施6.9.1——查表
技术措施6.9.1，系统水容量的1% 红宝书2030，系统水容量的2%
0.65 1000.00 994.10
52 12.5 38 0.30 197 20
0.25
KPa
kg/m3 kg/m3
L L L m3 Kpa m
m3/h
L m3
基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算
备注技术措施6.9.1——查表

膨胀水量计算

0 10 20 30 40 50
0.99984 0.99970 0.99820 0.99564 0.99221 0.98804
60 70 80 90 100 —
0.98321 0.97778 0.97180 0.96531 0.95830 —
注：供热水时的数值是指使用热水锅炉的情况，如果是使用热交换器，则与供冷水时的数值相近。

ρ
2
v 2
0.9982 膨胀水箱的容积（升）
0.98321
V ＝ 6％·F·v ＋ ∣⊿V∣
附表一：水的密度：
温度（℃）密度（kg / 升）温度（℃）密度（kg / 升）
附表二：单位建筑面积闭式水系统容水量（升）：
系统状态供冷水供热水全空气空调系统 0.40～0.55 1.25～2.00 空气–水空调系统 0.70～1.30 1.20～1.90
膨胀水量与膨胀水箱容积的计算
膨胀水量的计算：⊿V ＝ (1/ρ ρ
1 2
－ 1/ρ
1
) V ＝ (1/ρ F 2152
2
－ 1/ρ
1
) F v （升） ⊿V 65.7 324
说明：ρ 1 — 系统运行前水的密度，kg / 升； ρ 2 — 系统运行后水的密度，kg / 升；V — 闭式水系统的总容水量，升； F — 建筑面积， 2 m ；v — 单位建筑面积闭式水系统容水量，升 /m2；⊿V — 膨胀水量，升；V — 膨胀水箱的容积，升。

碳钢膨胀量计算公式

碳钢膨胀量计算公式《碳钢膨胀量计算公式》在工程结构设计和制造过程中，了解不同材料的热膨胀性质非常重要。

碳钢作为常用的结构材料之一，其膨胀量的计算公式能帮助工程师正确预测和设计各种工程构件的尺寸变化。

本篇文章将介绍碳钢膨胀量计算公式的推导和应用。

碳钢的膨胀量是指材料在温度变化下发生的长度或体积的变化。

温度升高时，原子和分子在空间中的热运动加剧，导致材料的尺寸增大。

一般来说，碳钢的膨胀量与温度呈线性关系。

根据热力学理论和实验数据，我们可以得到碳钢膨胀量计算的基本公式为：ΔL = α * L * ΔT其中，ΔL表示碳钢材料长度的变化量，α为线膨胀系数，L为材料的原始长度，ΔT为温度变化量。

碳钢的线膨胀系数α是一个重要的材料参数，它描述了每摄氏度温度变化时材料长度的变化比率。

常见的碳钢线膨胀系数通常在12.5×10^-6/℃到16.5×10^-6/℃之间，不同牌号和种类的碳钢具有略微的差别。

在实际应用中，我们可以根据碳钢的线膨胀系数和温度变化量来计算碳钢构件的膨胀量。

例如，当碳钢构件的初始长度L为1000mm，温度变化量ΔT为50℃，假设碳钢的线膨胀系数α为15×10^-6/℃，那么碳钢构件的膨胀量可以通过以下公式计算：ΔL = (15×10^-6/℃) * (1000mm) * (50℃) = 0.075mm上述计算结果表明，当碳钢构件受到50℃的温度升高时，其长度将增加0.075mm。

这个计算结果可以帮助工程师合理预测和设计碳钢构件的尺寸。

需要注意的是，碳钢的线膨胀系数α通常只适用于一定范围内的温度变化，如果温度变化幅度较大，或者需要更高精度的膨胀量计算，需要考虑温度的非线性影响以及碳钢的非均匀性等因素。

总之，碳钢膨胀量计算公式《ΔL = α * L * ΔT》是工程设计和制造中非常实用的工具。

了解这个公式并正确应用，可以帮助工程师预测和处理碳钢构件在不同温度条件下的尺寸变化，从而确保工程结构的稳定性和可靠性。

膨胀水箱容积计算

膨胀水箱容积计算2010-11-08 16:20:53| 分类：暖通设计| 标签：|举报|字号大中小订阅1。

水箱容积计算:Vp=a△tVs / 1000 （单位m3）Vp—膨胀水箱有效容积（即从信号管到溢流管之间高差内的容积）m3a —水的体积膨胀系数，a=0.006 L/℃△t—最大的水温变化值℃，冷水时取15℃，热水时取45℃。

Vs—系统内的水容量m3，即系统中管道和设备内总容水量系统的单位水容量如下：系统型式全空气系统空气-水空调系统供冷时0.40~0.55 0.70~1.30供暖时 1.25~2.00 1.20~1.90系统中总容水量=单位水容量*建筑面积所以：水箱容积=1.5Vp （单位m3）注：全空气系统：是指空调房间内的负荷全部由经处理过的空气来负担的空调系统。

空气-水系统：是由空气和水共同来承担室内冷、热负荷的系统，除了向室内送入经处理的空气外，还在室内设有以水做介质的末端设备对室内空气进行冷却或加热。

.2，估算：膨胀水箱的有效容积Vp：冷水时约0.1 L/kw,热水约0.3 L/kw，所以水箱容积=1.5Vp /1000 （单位m3）供暖系统：当95-70°C供暖系统 V=0.031Vc当110-70°C供暖系统 V=0.038Vc当130-70°C供暖系统 V=0。

043Vc式中V——膨胀水箱的有效容积（即相当于检查管到溢流管之间高度的容积），L；Vc——系统内的水容量，L。

《空气调节设计手册》P794：膨胀水箱的底部标高至少比系统管道的最高点高出1.5m，补给水量通常按系统水容积的0.5-1％考虑。

膨胀箱的接口应尽可能靠近循环泵的进口，以免泵吸入口内液体汽化造成气蚀。

采暖系统设备水容量估算表系统中总容量Vs值一般采用估算的方法。

系统中各不同设备的每1kW放热量所需要的水容量估算值见下表13-1。

每1kW热量所需设备水容系统初始水容量可按表13-2确定。

膨胀水箱容积计算——全面介绍

冷冻水系统的补水量（膨胀水箱）
水箱容积计算: Vp=a△tVs m3
Vp—膨胀水箱有效容积（即从信号管到溢流管之间高差内的容积）m3
a —水的体积膨胀系数，a=0.0006 L/℃
△t—最大的水温变化值℃
Vs—系统内的水容量m3，即系统中管道和设备内总容水量
水系统中总容水量（L/m2建筑面积）
供暖系统：当95-70°C供暖系统V=0.031Vc
当110-70°C供暖系统V=0.038Vc
当130-70°C供暖系统V=0。

043Vc
式中V——膨胀水箱的有效容积（即相当于检查管到溢流管之间高度的容积），L；
Vc——系统内的水容量，L。

《空气调节设计手册》P794：膨胀水箱的底部标高至少比系统管道的最高点高出1.5m，补给水量通常按系统水容积的0.5-1％考虑。

膨胀箱的接口应尽可能靠近循环泵的进口，以免泵吸入口内液体汽化造成气蚀。

水系统的补水、定压、膨胀计算

基本数据总计算建筑面积m(m2) m2 空调水系统的单位水容量(L/m2) L/m2 空调系统水容量Vc=系统单位水容量*m/1000(m3) 0 m3 系统小时泄露量V泄=Vc*0.01(m3/h) 0.00 m3/h 补水泵流量Vb=Vc*0.05(m3/h) 0.00 m3/h 补水泵选泵流量(m3/h) 水受热前的密度ρ 1(kg/m3) 水受热后的密度ρ 2(kg/m3) 膨胀水量Vp=1.1*(ρ 1-ρ 2)*1000*Vc/ρ 2(L) 系统最高点标高（m） 2.0 m3/h 技术措施6.9.1——查表技术措施6.9.1，系统水容量的1% 技术措施6.9.3，系统水容量的5% 设两台，平时用一台，事故、初期补水时两台全开； 45.3 76.4 76.2 修正数据设备参数公式计算
采暖空调循环水系统的补水、定压、膨胀计算
基本数据总计算建筑面积m(m2) 80300 空调水系统的单位水容量(L/m2) 1.3 空调系统水容量Vc=系统单位水容量*m/1000(m3)104.39 系统小时泄露量V泄=Vc*0.01(m3/h) 1.04 补水泵流量Vb=Vc*0.05(m3/h) 5.22 补水泵选泵流量(m3/h) m2 L/m2 m3 m3/h m3/h 技术措施6.9.1——查表修正数据
设置高位膨胀水箱定压补水系统计算项目
6.0 m3/h
技术措施6.9.1，系统水容量的1% 设备参数技术措施6.9.3，系统水容量的5% 设两台，平时用一台，事故、初期公式计算补水时两台全开；本栏灰色表示设一台泵，没有备
水受热前的密度ρ 1(kg/m3) 1000.0 kg/m3 技术措施6.9.6，表6.9.6-2 水受热后的密度ρ 2(kg/m3) 983.2 kg/m3 膨胀水量Vp=1.1*(ρ 1-ρ 2)*1000*Vc/ρ 2(L) 1962.09 L 技术措施公式6.9.6-2 技术措施6.9.6。水箱调节水量Vt=Vb*3/60(m3/h) 0.30 m3/h 不小于3min平时运行补水泵流量，且保证水箱调节高差不小于200mm 膨胀水箱最小有效容积（L） 2262.09 L 技术措施6.9.6，公式6.9.6-1

如何计算液体体积膨胀量？

如何计算液体体积膨胀量？
∙（1）单一液体体积，当温度由t1变化至t2的体积，按下式计算：
∙Vt2=Vt1[1+β（t2-t1）]
∙式中Vt1、vt2—单一液体在温度为t1和t2时的体积；
∙β—单一液体温度由t1至t2的平均体积膨胀系数。

∙（2）混合液体体积，当温度由t1变化至t2的体积，按下式计算：
∙Vt2m=0.01X｛Vt1mV1[1+β1（t2-t1）]+Vt1mV2[1+β2（t2-t1）]+ ∙……+Vt1mVn[1+βn（t2-t1）]｝
∙式中Vt1m、Vt2m—混合液体在温度为t1和t2时的体积；
∙β1β2、……β3—温度由t1至t2时混合液体各组分的平均体积膨胀系数；
∙V1、V2、……Vn—温度为t1时混合液体各体积分数，%。

∙例如：由于液化石油气来源组分不稳定，从安全出发,宜按体积变化百分数大的C3类(并考虑部分C2类量)来计算.t1与t2的温差也宜选大一些,即t1选低值,t2选高值。

∙（3）体积肿胀量
∙液体由t1至t2的体积膨胀量为：
∙△Vm=Vt2m-Vt1m
∙此外，液体的体积膨胀量△Vm还可用液体质量体积进行计算：
∙△Vm=（υt2m-υt1m）Mm
∙式中△Vm—温度由t1至t2液体体积膨胀量，m3；
∙υt2m、υt1m—温度为t1和t2时液体的质量体积，m3/kg；
∙Mm—液体的质量，kg。

∙盛装液态液化石油气的容器内留出的最小蒸气层体积必须大于由温度变化而产生的体积膨胀量。

水的体积膨胀系数

L 水从 10℃加热到 90℃体积增加了 35.6 L。
水的体积膨胀系数水的体积膨胀系数表水的膨胀系数膨胀系数体积膨胀系数水体积膨胀系数水的体积膨胀系数单位水的体积冰的体积膨胀系数空气的体积膨胀系数
水的体积膨胀系数
水在温度变化时体积也相应变化。实验证明，水在 4℃ (准确说是 3．98℃)时体积最小，因此水不仅是在 4～100℃ 加热时体积会增大，同样从 4～O℃冷却时体积也会膨胀。以下表说明了水在不同温度下相对于 4℃ 时其体积的膨胀系数。相对于 4℃时不同水温的膨胀系数表
众所周知，供暖系统的水在加热时都会膨胀。这种热膨胀是不可避免且相当强烈的自然现象。加热时，系统中上万亿的水分子每一个都会轻微变大。从宏观的角度来看，大家会觉得是系统的水量增加了，但事实并非如此。同样的水分子只是在温度升高时占据更多空间。水的体积上升了，但是系统总的水量并没有改变。如下图所示，1 000
水温（℃） 0 10 15 20 25 30 35 膨胀系数 0.00013 0.00025 0.00085 0.00180 0.00289 0.00425 0.00582 水温（℃） 40 45 50 55 60 65 70 膨胀系数 0.00782 0.00984 0.01207 0.01447 0.01704 0.01979 0.02269 水温（℃） 75 80 85 90 3590 0.03958 0.04342

液体体积膨胀系数

液体体积膨胀系数（实用版）目录一、液体体积膨胀系数的定义与计算二、液体膨胀系数的影响因素三、液体体积膨胀系数的应用四、液体体积膨胀系数的测量方法正文液体体积膨胀系数是指当液体温度改变时，其体积的变化与在 0 时体积之比。

液体体积膨胀系数是一个重要的物理参数，它反映了液体在温度变化时的体积变化情况。

液体体积膨胀系数的大小取决于液体的种类、温度变化范围以及液体的压力等因素。

一、液体体积膨胀系数的定义与计算液体体积膨胀系数通常用符号α表示，其计算公式为：α = (ΔV / V0) / (ΔT / T0)其中，ΔV 是液体体积的变化，V0 是液体在 0 时的体积，ΔT 是液体温度的变化，T0 是液体在 0 时的温度。

二、液体膨胀系数的影响因素液体体积膨胀系数的大小取决于多个因素，主要包括：1.液体的种类：不同液体的体积膨胀系数不同，例如，水的体积膨胀系数约为2.07×10^-4，而酒精的体积膨胀系数约为 1.12×10^-3。

2.温度变化范围：液体的体积膨胀系数随着温度变化范围的增大而增大。

3.液体的压力：液体的压力对体积膨胀系数也有影响，压力越大，体积膨胀系数越小。

三、液体体积膨胀系数的应用液体体积膨胀系数在许多领域都有广泛的应用，例如：1.供暖系统：在供暖系统中，水的体积膨胀系数需要被考虑在内，以确保系统在加热时不会出现漏水等问题。

2.化工行业：在化工行业中，液体体积膨胀系数常用于计算混合物的体积变化，以便进行准确的配料和生产。

3.石油勘探：在石油勘探中，液体体积膨胀系数可以帮助工程师计算地下石油的储量。

四、液体体积膨胀系数的测量方法液体体积膨胀系数的测量方法有多种，其中最常用的方法是热膨胀法。

热膨胀法是通过测量液体在温度变化时的体积变化来计算液体体积膨胀系数的方法。

在实验中，先将液体加热到一定温度，然后测量其体积的变化，再根据公式计算出液体的体积膨胀系数。

总之，液体体积膨胀系数是一个重要的物理参数，它反映了液体在温度变化时的体积变化情况。
