最新机械制图精品课程
机械制图优质课课件ppt
高级渲染技术
渲染技术简介
渲染是将三维模型转化为图像的进程，通过高级渲染技术可以提 高渲染质量和效率。
光线追踪渲染
光线追踪渲染是一种高级渲染技术，通过模拟光线的传播和反射来 生成逼真的图像。
高级材质渲染
使用高级材质渲染可以创建更加真实和细腻的图像，常用的材质渲 染技术有金属、玻璃、木材等。
机械设计优化
运动尺寸
标注反应产品工作进程中运动件的运动尺寸，确保运动顺畅。
装配图的零件序号和明细栏
零件序号
对装配图中每个零件进行编号，以便 辨认和管理。
明细栏
在装配图的下方设置明细栏，列出零 件的序号、名称、材料等详细信息。
04
机械制图实践应用
零件图识读
总结词
掌握零件图的基本要素
详细描写
了解零件图的视图、尺寸、技术要求等基本要素，能够准确识读零件图，理解零件的结构、材料、加工要求等信 息。
05
机械制图进阶知识
三维建模基础
三维建模概念
三维建模是使用三维软件创建三维模型的进程，广泛应用于机械设 计、建筑、动画等领域。
三维建模软件
常用的三维建模软件有AutoCAD、SolidWorks、SketchUp等，这 些软件提供了丰富的建模工具和功能，方便用户进行三维建模。
三维建模流程
三维建模一般包括建立基础模型、细节处理、材质贴图等步骤，通过 公道的流程可以提高建模效率和精度。
装配图识读
总结词
熟悉装配图的组成和识读方法
详细描写
掌握装配图的组成，包括零件序号、明细栏、标题栏、视图、尺寸等，能够准确识读装配图，理解部 件的工作原理、装配关系和结构组成等信息。
CAD软件应用
总结词
机械制图全部ppt课件精选全文
2.3 尺规基本几何作图
2.3.1 过点作直线的平行线
边与线重合
A
两边对齐
A
沿边移动
A
过点C作直线
A
C
C
C
C
B
B
B
B
步骤1
《机械制图》
步骤2
步骤3
第1章 绪论
步骤4
33
2.3.2 过点作直线的垂直线
边与线重合
C A
B
两边对齐
过点C作直线
C
C A
A
B
B
步骤1
步骤2
步骤3
《机械制图》
第1章 绪论
34
每张图纸上必须画出标题栏。标题栏的格式和尺 寸按GB/T 10609.1的规定。学习时暂采用下列各式：
标题栏置于图纸右下角，并使底边、右边分别与图 框线重合。
《机械制图》
第1章 绪论
19
2.1.3 比例（GB/T 14690—1993）
图中图形与其实物相应要素的线性尺寸之比称为比例。
比值为1的比例，即1:1，为原值比例；
平行、垂直、45度角……
6.绘图用具：
• 绘图铅笔（H、HB），削笔刀，砂纸 • 橡皮，毛刷、抹布 • 一副三角尺（200-250 mm） • 圆规
《机械制图》
第1章 绪论
7
要点小结
• 本课程的任务和主要内容
《机械制图》
第1章 绪论
8
1.2 投影的基本概念
1.2.1 基本概念
空间几何元素
投射中心 S
c
P
2．缺点—一般情况下，投影不反映物体的真
实大小，度量性不好，无等比性，无平行性。
2024年最新机械制图教案 机械制图教案一等奖
2024年最新机械制图教案机械制图教案一等奖一、教学内容二、教学目标1. 理解并掌握机械制图的基本知识，能够独立绘制符合规范的图纸。
2. 学会使用三视图表达物体的形状，能够准确地解读和绘制三视图。
3. 了解机械零件的常用表达方法，并能够运用到实际制图中。
三、教学难点与重点1. 教学难点：三视图的绘制方法及其应用，零件表达方法的灵活运用。
2. 教学重点：机械制图基本知识的掌握，三视图的绘制和解读。
四、教具与学具准备1. 教具：PPT课件、实物模型、制图工具。
2. 学具：制图板、绘图仪器、图纸、铅笔、橡皮等。
五、教学过程1. 实践情景引入：展示一些实际机械零件图纸，让学生了解机械制图在实际工程中的应用。
2. 知识讲解：（1）讲解图纸幅面、比例、字体、线条、标注等基本知识。
（2）以实物模型为例，讲解三视图的绘制方法及其应用。
（3）介绍机械零件的常用表达方法，并结合实例进行分析。
3. 例题讲解：结合教材例题，讲解解题思路和步骤，引导学生掌握制图方法。
4. 随堂练习：布置一些有针对性的练习题，让学生独立完成，并及时给予反馈。
六、板书设计1. 在黑板上绘制三视图的示意图，标注关键点、线、面。
2. 列出机械制图的基本知识要点，如图纸幅面、比例、字体、线条、标注等。
3. 举例展示机械零件的常用表达方法。
七、作业设计1. 作业题目：（1）绘制一个简单物体的三视图。
（2）根据给定的零件图，选择合适的表达方法进行绘制。
2. 答案：见教材第四章习题。
八、课后反思及拓展延伸1. 反思：对本节课的教学过程进行反思，了解学生在知识掌握方面的问题，及时调整教学方法。
2. 拓展延伸：鼓励学生利用课余时间学习更多机械制图相关知识，如CAD软件制图等，提高制图技能。
同时，关注行业动态，了解新型机械制图技术的发展。
重点和难点解析1. 教学难点：三视图的绘制方法及其应用。
2. 教学重点：机械制图基本知识的掌握。
3. 实践情景引入：展示实际机械零件图纸，让学生了解机械制图在实际工程中的应用。
2024精选《机械制图》教案完整版
2024精选《机械制图》教案完整版一、教学内容本节课选自《机械制图》第五章“轴测图”，具体内容包括：轴测图的定义、分类及其在机械制图中的应用；正等轴测图、斜二轴测图的绘制方法；轴测图尺寸标注与阅读技巧。
二、教学目标1. 理解轴测图的基本概念，掌握正等轴测图、斜二轴测图的绘制方法。
2. 能够阅读和理解轴测图，并准确标注尺寸。
3. 培养学生的空间想象能力和实际操作能力。
三、教学难点与重点教学难点：正等轴测图、斜二轴测图的绘制方法及尺寸标注。
教学重点：轴测图的定义、分类及其在机械制图中的应用。
四、教具与学具准备1. 教具：多媒体课件、模型、绘图工具等。
2. 学具：绘图板、铅笔、橡皮、尺子、圆规等。
五、教学过程1. 导入：通过展示实际机械零件的轴测图，引出轴测图在机械制图中的应用，激发学生兴趣。
2. 理论讲解：（1）讲解轴测图的定义、分类和应用。
（2）介绍正等轴测图、斜二轴测图的绘制方法。
（3）演示轴测图尺寸标注的技巧。
3. 实践操作：（1）教师现场演示绘制正等轴测图、斜二轴测图。
（2）学生跟随教师步骤，自行绘制轴测图，并进行尺寸标注。
4. 例题讲解：分析并解答一道实际轴测图题目，巩固所学知识。
5. 随堂练习：布置一道简单的轴测图绘制题目，要求学生在课堂上完成，并进行互相评价。
六、板书设计1. 板书第五章轴测图2. 板书内容：（1）轴测图的定义、分类和应用（2）正等轴测图、斜二轴测图的绘制方法（3）轴测图尺寸标注技巧七、作业设计1. 作业题目：绘制一个简单零件的正等轴测图和斜二轴测图，并标注尺寸。
八、课后反思及拓展延伸2. 拓展延伸：（1）研究其他类型的轴测图，如正二轴测图、斜三轴测图等。
（2）探讨轴测图在计算机辅助设计中的应用。
重点和难点解析1. 正等轴测图和斜二轴测图的绘制方法。
2. 轴测图的尺寸标注技巧。
3. 实践操作环节中学生跟随教师步骤进行绘图和标注。
4. 作业设计中正等轴测图和斜二轴测图的绘制及尺寸标注。
2024版机械制图(识图培训)讲解
线型分类及应用场景
线型分类
实线、虚线、点划线、双点划线等。
应用场景
不同类型的线型在图纸中表示不同的含义，如实线表示可见轮廓线，虚线表示不可见轮廓线等。
字体、箭头等符号规定
01
02
03
字体规定
图纸中的文字应使用规定 的字体，如仿宋体、长仿 宋体等。
箭头规定
箭头用于表示尺寸线的方 向或指引线，应使用规定 的形状和大小。
作用
图样由图形、符号、文字和数字等 组成，是表达设计意图和制造要求 以及交流经验的技术文件，常被称 为工程界的语言。
投影法分类与特点
分类
投影法分为中心投影法和平行投影法 两大类。其中，平行投影法又分为斜 投影法和正投影法。
特点
正投影法具有真实性、积聚性和类似性 等特点，能准确地表达出物体的形状结 构，而且度量性好，作图简便。因此， 在机械制图中被广泛采用。
剖视图应用
通过实例分析，讲解全剖、半剖和局部剖 等剖视图的应用场合和绘制方法。
VS
断面图应用
介绍移出断面和重合断面的概念及应用， 通过实例分析断面图的绘制方法。
零件图识读步骤和注意事项
识读步骤
了解零件的名称、材料、比例等基本信息；分析视图表达方法，想象零件形状；了解尺寸标注和技术要求。
注意事项
注意图纸中的标题栏、明细栏等信息；留意视图中的剖面线、虚线等表达；关注尺寸标注的完整性和合理 性。
相贯线绘制
分析两曲面立体的相对位置和形状，确定相贯线的形状和投影特 性，再绘制相贯线的投影。
注意问题
在绘制截交线和相贯线时，要注意可见性判断和线型选择。
组合体三视图绘制实例分析
组合体类型 了解组合体的类型，如叠加型、切割 型、综合型等。

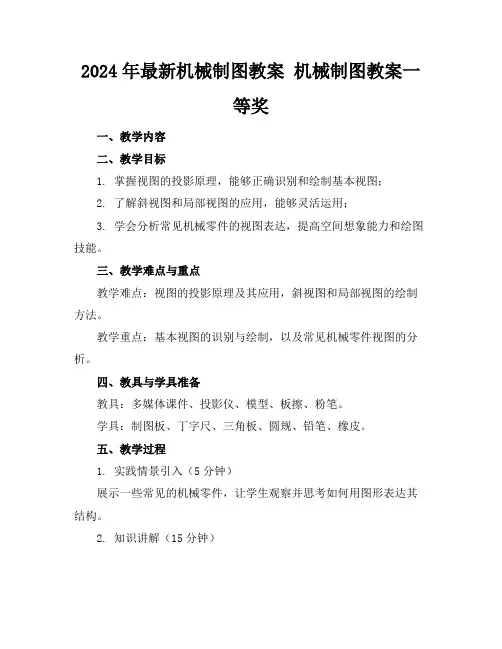

2024年最新机械制图教案机械制图教案一等奖
2024年最新机械制图教案机械制图教案一等奖一、教学内容二、教学目标1. 掌握视图的投影原理，能够正确识别和绘制基本视图；2. 了解斜视图和局部视图的应用，能够灵活运用；3. 学会分析常见机械零件的视图表达，提高空间想象能力和绘图技能。
三、教学难点与重点教学难点：视图的投影原理及其应用，斜视图和局部视图的绘制方法。
教学重点：基本视图的识别与绘制，以及常见机械零件视图的分析。
四、教具与学具准备教具：多媒体课件、投影仪、模型、板擦、粉笔。
学具：制图板、丁字尺、三角板、圆规、铅笔、橡皮。
五、教学过程1. 实践情景引入（5分钟）展示一些常见的机械零件，让学生观察并思考如何用图形表达其结构。
2. 知识讲解（15分钟）（1）视图的投影原理：讲解三视图的投影关系，强调“长对正、高平齐、宽相等”的原则；（2）基本视图的识别与绘制：介绍主视图、俯视图、左视图等基本视图的识别方法，并通过例题讲解绘制步骤；（3）斜视图和局部视图的应用：讲解斜视图和局部视图的绘制方法，以及在实际应用中的优势。
3. 例题讲解（15分钟）选取具有代表性的例题，详细讲解解题思路和绘图步骤，引导学生掌握视图绘制方法。
4. 随堂练习（10分钟）布置一些视图绘制题目，让学生当堂完成，巩固所学知识。
5. 课堂小结（5分钟）六、板书设计1. 视图的投影原理；2. 基本视图的识别与绘制；3. 斜视图和局部视图的应用；4. 例题及解答。
七、作业设计1. 作业题目：绘制一个机械零件的三视图，包括主视图、俯视图和左视图；2. 答案：提供详细的解题步骤和绘图方法。
八、课后反思及拓展延伸2. 拓展延伸：引导学生学习其他类型的视图，如剖视图、断面图等，提高制图技能。
同时，鼓励学生参加机械制图竞赛，提高实践能力。
重点和难点解析1. 视图的投影原理；2. 基本视图的识别与绘制；3. 斜视图和局部视图的应用；4. 例题及解答；5. 作业设计。
一、视图的投影原理1. 投影面的设置：三个投影面分别为水平面、正立面和侧立面，分别对应俯视图、主视图和左视图；2. 投影规律：物体在投影面上的投影遵循“长对正、高平齐、宽相等”的原则；3. 投影关系：物体与三个投影面之间的相互关系，以及物体在不同投影面上的投影长度和位置。
机械制图公开课PPT课件一等奖新名师优质课获奖比赛公开课
3D打印技术在机械制图中的应用
01
3D打印技术是一种快速成型技术，它可以通过将三
维模型切片成一系列薄层，并逐层打印出实体零件。
02
在机械制图中，3D打印技术可以用于制作实体模型
或零件，以便更好地进行设计验证和装配测试。
对某些机械零件的构造理解不够深入等，但通过不断尝试和请教老师，
最终克服了困难。
03
学习建议
学生们建议增加一些实际操作环节，让他们更好地掌握绘图技巧和机械
设计知识，同时希望老师能够提供更多的实际案例，以便更好地理解机
械制图在实际工作中的应用。
教师教学经验分享
教学方法
教师们认为，为了使学生更好地掌握机械制图知识，应该 注重理论与实践相结合的教学方法，通过实际操作让学生 更好地理解机械制图的原理和应用。
装配图识读与绘制实践
总结词：掌握装配图的基本要素和识读 方法，能够理解装配体的结构和功能。
通过实践练习，提高对装配图的识读能 力，并能够独立完成装配图的绘制。
掌握装配图的尺寸标注和技术要求，理 解其对装配体的要求。
详细描述
学习装配图的视图选择和表达方法，理 解各视图之间的关系。
零件三维建模实践
总结词：掌握三维建模软件的使用方 法，能够根据零件图建立零件的三维
机械设计。
THANKS
感谢观看
详细描述
了解装配图的绘制要求，掌握绘制装配图的步骤，包括确定视图、标注尺寸、编写技术要求等，同时需要注意装 配图的布局和清晰度，以便更好地表达机械部件的装配关系和工作原理。
剖视图绘制方法
总结词
掌握剖视图的基本原理和绘制技巧
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
9.5 读装配图和拆画零件图（续1）
一、读装配图的方法和步骤 ⒈ 概括了解
⑴ 看标题栏并参阅有关资料,了解部件的名称、用途和使用 性能。 ⑵ 看零件编号和明细栏，了解零件的名称、数量和它在图 中的位置。 ⑶ 分析视图，弄清各个视图的名称、所பைடு நூலகம்用的表达方法 和所表达的主要内容及视图间的投影关系。
13
9.3 常见装配结构
一、接触面与配合面结构的合理性
1. 两个零件在同一个方向上，只能有一个接触面或配合面
接触
不配合
正确 不接触 错误
正确 配合
2. 轴肩处加工出退刀槽，或在孔的端面加工出倒角
零件
轴
无
上
法
切
定
槽
位
错误
孔 边 倒 角
14
9.3 常见装配结构（续1）
二、密封装置 为了防止机器或部件内部的液体或气体向外渗漏，同时
相对位置尺寸。
3、安装尺寸——表示将部件安装到机器或将整机安装到基座上所
需的尺寸。
4、外形尺寸——表示机器或部件外形轮廓的大小，即总长、总宽、
总高尺寸。为包装、运输、安装所需的空间大小提供依据。
5、其它重要尺寸——如运动零件的极限位置尺寸、主要零件的重
要结构尺寸等。
10
到铣刀头装配图
9.2 装配图的尺寸标注、零部件序号和明细栏（续1）
用螺母锁紧。
17
9.4 画装配图的方法与步骤（续1）
二、分析和看懂零件图
对装配体中的 零件逐个分析，看 懂每个零件图，按 零件在装配体中的 作用、位置以及与 零件的连接方式， 对零件进行结构分 析。用简单的线条 和符号形象画出装 配示意图。
18
9.4 画装配图的方法与步骤（续2）
三、确定表达方案 1、主视图的选择
机械制图精品课程
第九章 装配图的识读与绘制
2
9.1 装配图的内容和表示法（续5）垫圈厚度夸大画出
（3）简化画法
零件的工艺结构如倒 角、圆角、退刀槽等可不 画。滚动轴承、螺栓联接 等可采用简化画法。
倒角、退 刀槽不画
（4）夸大画法
在装配图中，当图形 上的薄片厚度或间隙较小 时（≤2mm），允许将该 部分不按原比例绘制，而 是夸大画出，以增加图形 表达的明显性。
21
9.4 画装配图的方法与步骤（续5）
3、绘制其它零件和细部结构
22
9.4 画装配图的方法与步骤（续6）
4、检查核对底稿，加深图线，画剖面线 。
23
9.4 画装配图的方法与步骤（续7）
5、标注尺寸，编写零件序号，画标题栏、明细栏，注写技术要求，
完成全图 。
p=1.57M Pa
24
9.4 画装配图的方法与步骤（续8）
关系还未表达，左视图可采用局部视图来表达。为了表达阀体
与阀盖的安装面形状，可将俯视图画出。
19
9.4 画装配图的方法与步骤（续3）
四、画装配图的一般步骤
1、根据确定的表达方案，部件的大小，视图的数量，选取适当的 绘图比例和图幅，画出各视图的主要基准线。
20
9.4 画装配图的方法与步骤（续4）
2、绘制主体零件和与它直接相关的重要零件
二、装配图的零部件序号和明细栏
1.零部件序号及其编排方法
⑴ 编号方法
※ 画黑点
※ 画指引线 ※ 横线或圆
细实线
※ 数字(5或7号字)
•
7
(6~8mm长)
•
7
5
螺纹紧固件的编号形式
6 7
7
5 6 7 567
6
5
11
9.2 装配图的尺寸标注、零部件序号和明细栏（续2）
⑵ 相同零件只对其中一个编号, 其数量填在明细栏内。 ⑶ 指引线不能相交, 在通过剖面线的区域时不能与剖面 线平行。 ⑷ 零件编号应按顺时针或逆时针方向顺序编号， 全图 按水平方向或垂直方向整齐排列。
小结
1. 掌握装配图的规定画法、特殊画法。 2. 画装配图首先选好主视图，确定较好的视图表达方案， 把部件的工作原理、装配关系、零件之间的连接固定方 式和重要零件的主要结构表达清楚。 3. 根据尺寸的作用，弄清装配图应标注哪几类寸。
4. 掌握正确的画图方法和步骤。画图时必须首先了 解每个零件在轴向、径向的固定方式，使它在装配体 中有一个固定的位置。一般径向靠配合、键、销联接 固定；轴向靠轴肩或端面固定。
先画出需要编号零件的指引线和横线，检 查无重复、无遗漏时，再统一填写序号。
12
9.2 装配图的尺寸标注、零部件序号和明细栏（续3）
2.明细栏
明细栏紧靠在标题栏上方画出，是装配图中全部零件
的详细目录，其内容包括：零件序号、名称、数量、材料。
明细栏中的零件序号由下往上填写，若上方位置不够，可
移一部分紧接标题栏左方继续填写。
也避免外部的灰尘、杂质等侵入，必须采用密封装置。
15
9.3 常见装配结构（续2）
三、防松装置 机器或部件在工作时，由于受到冲击或振动，一些紧固
件可能产生松动现象，因此在某些装置中需采用防松结构。
16
9.4 画装配图的方法与步骤
一、了解和分析装配体
安全阀是一种装在油路上的安 全装置。它的主体部分是阀体和阀 盖，用双头螺柱连接。在阀体与阀 盖之间装有阀门、弹簧、托盘、螺 杆等，螺杆与阀盖是以螺纹连接， 并连接有螺母。阀盖上有阀帽，用 螺钉进行轴向定位。在正常工作下， 阀门靠弹簧压力处在关闭位置，此 时，油就从阀体左端孔下方流入导 管。当导管中油压由于某种原因增 高而超过弹簧压力时，则会顶开阀 门，油就会顺阀体右端孔经另一导 管流回油箱，这样就保证了油路的 安全。弹簧压力的大小靠螺杆来调 节。为了防止螺杆松动，在其上端
25
9.5 读装配图和拆画零件图
读装配图是工程技术人员必备的一种能力，在设计、装 配、安装、调试以及进行技术交流时，都要读装配图。
读装配图的要求：
（1）了解部件的功用、使用性能和工作原理。 （2）弄清各零件的作用和它们之间的相对位置、
装配关系和连接固定方式。 （3）弄懂各零件的结构形状。 （4）了解部件的尺寸和技术要求。
*符合部件的工作位置。
*能清楚表达部件的工作原理、主要的装配关系或其结 构特征。
安全阀的主要装配干线为阀体的竖直轴心线，为了能将内部各零 件的装配关系反映出来，主视图采用全剖视图。
2、其它视图的选择 *分析主视图尚未表达清楚的装配关系或主要零件的 结构形状，选择适当的表达方法表示清楚。
考虑到阀体、阀盖、阀帽的外形以及阀体与阀盖间的螺柱连接
滚动轴承 简化画法
圆角不画
9
9.2 装配图的尺寸标注、零部件序号和明细栏
一、装配图的尺寸标注
在装配图中不需标注零件的全部尺寸，只需注出下列几种 必要的尺寸： 1、规格（性能）尺寸——表示机器、部件规格或性能的尺寸，是
设计和选用部件的主要依据。
2、装配尺寸——表示零件间装配关系的尺寸，如配合尺寸和重要
