基于 Ansoft 的永磁同步电机退磁仿真分析
基于 Ansoft 的永磁同步电机退磁仿真分析摘要：为了保证永磁同步电机抗退磁能力仿真的准确性，本文提出了一种基于 Ansoft Maxwell 软件的永磁同步电机退磁仿真方法。
以12S10P磁同步电机为例(PMSM) ，首先详细的介绍了此退磁仿真的电磁设置；然后评估与验证了此退磁仿真方法的仿真值与实测值差异；最后提供了此仿真方法的问题与改进思路，为永磁同步电机退磁仿真提供了参考。
关键词：Ansoft；退磁引言在压缩机的应用工况下，为了保持整套系统的高可靠性，压缩机中所有零件都需要进行可靠性评估，使所有的零件都能保持在正常的状态下运行。
对于压缩机中的主要驱动零部件——电机来说，永磁体退磁是一个重要的指标[1]。
为了保证永磁同步电机按照设计的状态运行并达到设计的效果，永磁体需要在充磁饱和的状态下工作[2]。
当永磁同步电机转子永磁体发生不可逆退磁，整个电机将不再运行于最佳工作状态，进而影响到压缩机的性能。
因此对永磁同步电机进行抗退磁能力评估是一项重要的工作。
目前对于永磁同步电机的退磁电流的测试方法一般为：并接电机绕组某两相，给绕组通入电流使转子自动定位，并固定电机转子此时位置，随后通入反向电流，并对比测试通入退磁电流前后的线磁链值，以该值下降 3 % 为限定标准。
但是，目前采用的仿真分析方法为在永磁体上设定取样曲线，并计算施加退磁电流后取样曲线上剩磁回复值，按照剩磁平均值降低 3 % 为限定标准。
以上实验测试方法和仿真分析方法存在判定指标不一致的情况，因此为了提高仿真准确性以及仿真与测试的一致性，以及充分应用 Ansoft 的退磁仿真功能，本文对 Ansoft 的退磁仿真功能进行了研究。
1 Ansoft仿真分析软件退磁仿真1.1基本设置1.1.1电机退磁仿真工况电机运行状态按照正常的电机性能仿真设定，仿真模型为模拟电机正常运行并通入了较大电流时电机永磁体发生退磁的情况，按照 3 % 磁链降低为界限限定。
2019-ANSOFTMAXWELL教学-文档资料
Maxwell 2D 的激励源设置
• 所有的计算模型都必须保证有激励源，即 所计算的系统其能量不能为0，不同的场其
激励源形式或机理均不相同。有时甚至可以 通过实际工程的激励源形式来判断究竟该 用哪个模块来进行建模计算
气球边界条件
• 在很多模型中，需要进行散磁或较远处磁场的数 值计算，而绘制过大的求解区域则会无谓的增加 计算成本，引入无穷远边界条件是一种非常理想 的处理方法。
• Maxwell 将无穷远边界条件称之为气球边界条件， 这样在绘制求解域范围时就可以不必将求解域绘 制的过于庞大，从而减小可内存和CPU 等计算资 源的开销。
电场
1． 静电场求解器（Electrostatic） 静电场求解器用于分析由直流电压源、永久极化材料、高电 压绝缘体中的电荷/电荷密度、套管、断路器及其它静态装置 所引起的静电场，可分析材料类型包括绝缘体及理想导体， 可自动计算力、转矩、电容及储能等参数。
2． 直流传导电场求解器(DC conduction) 主要用来求解由恒定电压在导体中产生的传导电流及介 电损耗问题。
ANSOFT MAXWELL
软件介绍
推荐网址
• 西莫电机论坛bbs.simol/ • Simwe仿真论坛forum.simwe/
“在调试磁场仿真的过程中，越来越深刻体 会到，要顺利完成一个仿真，必须具备两方 面的素质，其一是对软件的基本操作要非常 熟悉，比如3D模型创建，手动网格剖分， 后处理损耗和电感参数提取等；另外一个就 是对基础理论的扎实掌握，包括电机的绕组 理论，电磁场有限元理论等。前者只要通过 相关培训或教程的学习，加以必要的练习， 就可以很快上手；后者则绝非一日之功，这 对于开发一种新电机而言，尤其如此。”
Maxwell 2D 退磁模拟操作流程

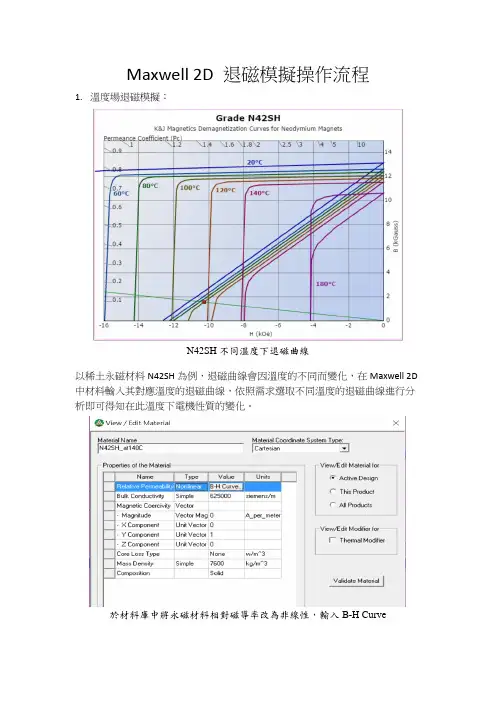

Maxwell 2D 退磁模擬操作流程1.溫度場退磁模擬：N42SH不同溫度下退磁曲線以稀土永磁材料N42SH為例，退磁曲線會因溫度的不同而變化，在Maxwell 2D 中材料輸入其對應溫度的退磁曲線，依照需求選取不同溫度的退磁曲線進行分析即可得知在此溫度下電機性質的變化。
