六、写出下列两个图的连接组号（要求画相量图，时钟表示法） （11分）
2、一台17KW、220V的并励直流电动机，电枢总电阻Ra=0.1Ω，额定电流 为IN=95A，额定励磁电流IfN=4.5A，额定转速nN=1450r/min，，试求 在额定负载时电动机的下列数据：（1）电枢电流和电枢电动势； （2）电磁功率和电磁转矩；（3）输入功率和效率。（10分）
3、一台三相、四极、380V、三角形连接的感应电动机，其参数为：
（
）
四、选择题（将正确答案前的字母填入空中）（1×10=10分）
1、并励直流发电机正转时，空载电动势Ea=230V，停下来后，在第
种情况下，空载电动势Ea=-230V。
A、原动机以同样的转速反转
B、对调一下励磁绕组的两出线端，原动机以同样的转速正转
C、对调一下励磁绕组的两出线端，原动机以同样的转速反转
。
A、相对静止 B、高于定子磁动势的转速
C、为零
D、低于定子磁动势的转速
8、削弱齿谐波的方法是
。
A、采用斜槽 B、采用分布绕组 C、采用短距绕组 D、改善主
磁场分布
9、为使单相异步电动机产生圆形磁场，可满足条件
。
A、主副绕组在空间相差90º电角度，并在两绕组中通以相差90º的电
流
B、主副绕组在空间相差90º电角度，没必要通相差90º的电流
三、判断题（正确的打√，错误的打×），（1×10=10分）
1、直流电动机的能量转换中，电磁功率代表着该电动机损耗的大小 （
河北科技大学《电力电子技术》综合复习资料
《电力电子技术》综合复习资料一、填空题1、晶闸管在其阳极与阴极之间加上电压的同时，门极上加上电压，晶闸管就导通。
2、只有当阳极电流小于电流时，晶闸管才会由导通转为截止。
3、整流是指将变为的变换。
4、单相桥式可控整流电路中，晶闸管承受的最大反向电压为。
5、逆变角β与控制角α之间的关系为。
6、MOSFET的全称是。
7、功率开关管的损耗包括两方面，一方面是；另一方面是。
8、将直流电源的恒定电压，通过电子器件的开关控制，变换为可调的直流电压的装置称为器。
9、变频电路从变频过程可分为变频和变频两大类。
10、当晶闸管可控整流的负载为大电感负载时，负载两端的直流电压平均值会，解决的办法就是在负载的两端接一个。
11、就无源逆变电路的PWM控制而言，产生SPWM控制信号的常用方法是。
12、在电力电子器件驱动电路的设计中要考虑强弱电隔离的问题，通常主要采取的隔离措施包括：和。
13、IGBT的全称是。
14、为了保证逆变器能正常工作，最小逆变角应为。
15、当电源电压发生瞬时与直流侧电源联，电路中会出现很大的短路电流流过晶闸管与负载，这称为或。
16、脉宽调制变频电路的基本原理是：控制逆变器开关元件的和时间比，即调节来控制逆变电压的大小和频率。
17、型号为KP100-8的元件表示管、它的额定电压为伏、额定电流为安。
二、判断题1、给晶闸管加上正向阳极电压它就会导通。
2、普通晶闸管外部有三个电极，分别是基极、发射极和集电极。
3、在单相桥式半控整流电路中，带大电感负载，不带续流二极管时，输出电压波形中没有负面积。
4、GTO属于双极性器件。
5、电压型逆变电路，为了反馈感性负载上的无功能量，必须在电力开关器件上反并联反馈二极管。
6、对于三相全控桥整流电路，控制角α的计量起点为自然换相点。
7、IGBT属于电压驱动型器件。
8、晶闸管采用“共阴”接法或“共阳”接法都一样。
9、在触发电路中采用脉冲变压器可保障人员和设备的安全。
10、GTO的关断是靠门极加负信号出现门极反向电流来实现的。
河北科技大学《电力电子技术》综合复习资料
《电力电子技术》综合复习资料一、填空题1、晶闸管在其阳极与阴极之间加上电压的同时，门极上加上电压，晶闸管就导通。
2、只有当阳极电流小于电流时，晶闸管才会由导通转为截止。
3、整流是指将变为的变换。
4、单相桥式可控整流电路中，晶闸管承受的最大反向电压为。
5、逆变角β与控制角α之间的关系为。
6、MOSFET的全称是。
7、功率开关管的损耗包括两方面，一方面是；另一方面是。
8、将直流电源的恒定电压，通过电子器件的开关控制，变换为可调的直流电压的装置称为器。
9、变频电路从变频过程可分为变频和变频两大类。
10、当晶闸管可控整流的负载为大电感负载时，负载两端的直流电压平均值会，解决的办法就是在负载的两端接一个。
11、就无源逆变电路的PWM控制而言，产生SPWM控制信号的常用方法是。
12、在电力电子器件驱动电路的设计中要考虑强弱电隔离的问题，通常主要采取的隔离措施包括：和。
13、IGBT的全称是。
14、为了保证逆变器能正常工作，最小逆变角应为。
15、当电源电压发生瞬时与直流侧电源联，电路中会出现很大的短路电流流过晶闸管与负载，这称为或。
16、脉宽调制变频电路的基本原理是：控制逆变器开关元件的和时间比，即调节来控制逆变电压的大小和频率。
17、型号为KP100-8的元件表示管、它的额定电压为伏、额定电流为安。
二、判断题1、给晶闸管加上正向阳极电压它就会导通。
2、普通晶闸管外部有三个电极，分别是基极、发射极和集电极。
3、在单相桥式半控整流电路中，带大电感负载，不带续流二极管时，输出电压波形中没有负面积。
4、GTO属于双极性器件。
5、电压型逆变电路，为了反馈感性负载上的无功能量，必须在电力开关器件上反并联反馈二极管。
6、对于三相全控桥整流电路，控制角α的计量起点为自然换相点。
7、IGBT属于电压驱动型器件。
8、晶闸管采用“共阴”接法或“共阳”接法都一样。
9、在触发电路中采用脉冲变压器可保障人员和设备的安全。
10、GTO的关断是靠门极加负信号出现门极反向电流来实现的。

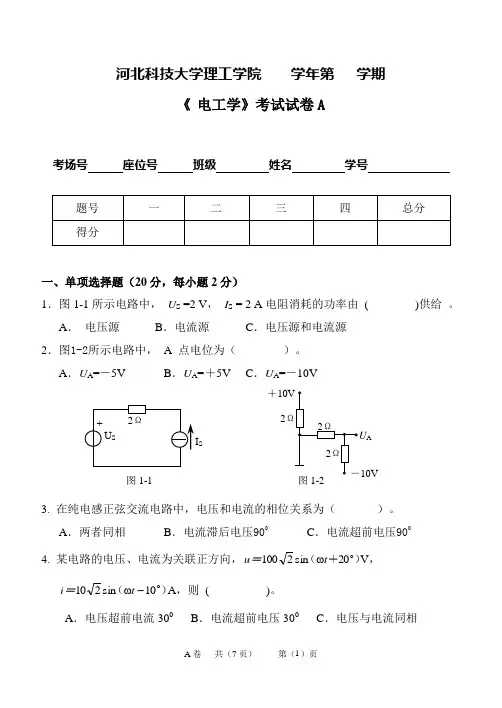

电工学试题3(理工80学时)
河北科技大学理工学院 学年第 学期《 电工学》考试试卷A考场号 座位号 班级 姓名 学号题号 一 二 三 四 总分 得分一、单项选择题（20分，每小题2分）1．图1-1所示电路中， U S =2 V ， I S = 2 A 电阻消耗的功率由 ( )供给 。
A ． 电压源B ．电流源C ．电压源和电流源2．图1-2所示电路中， A 点电位为（ ）。
A ．U A =－5VB ．U A = ＋5VC ．U A =－10V3. 在纯电感正弦交流电路中，电压和电流的相位关系为（ ）。
A ．两者同相B ．电流滞后电压900C ．电流超前电压9004. 某电路的电压、电流为关联正方向，）（o 20＋ωsin 2100t u ＝V ，）（o 10ωsin 210 t i ＝A ，则 ()。
A ．电压超前电流300B ．电流超前电压300C ．电压与电流同相 5．额定电压为220V 的照明负载接于线电压为380V 的三相四线制电源2Ω I S+_U S 图1-1＋10V －10V2Ω图1-22Ω 2Ω U A时，必须接成( )。
A．星形B．三角形C．星形或三角形均可6. 正常工作时，稳压管应工作在PN 结的（）状态。
A. 正向导通B. 反向截止C. 反向击穿7．已知某晶体管处于放大状态，测得其三个极的电位分别为6V、9V和6.3V，则6V所对应的电极为（）。
A. PNP 型硅管B. NPN 型锗管C. PNP 型锗管D. NPN 型硅管8. 欲减小放大电路的输出电阻，稳定输出电压，同时提高输入电阻，应引入（）负反馈。
A．电压串联B．电压并联C．电流串联D．电流并联9.图2-3电路中，当1EN 时，输出为（）。
A．高电平B．低电平C．高阻态10. 下列几种逻辑器件中，属于时序逻辑电路的是（）。
A．编码器B．译码器C．计数器二、填空题（20分，每空2分）1. 图2-1所示电路中，电流I= 。
2.变压器电路如图2-2所示，若U1=220V，N1=1000匝，N2=100匝，R L = 20Ω，则U2= ； I1= 。

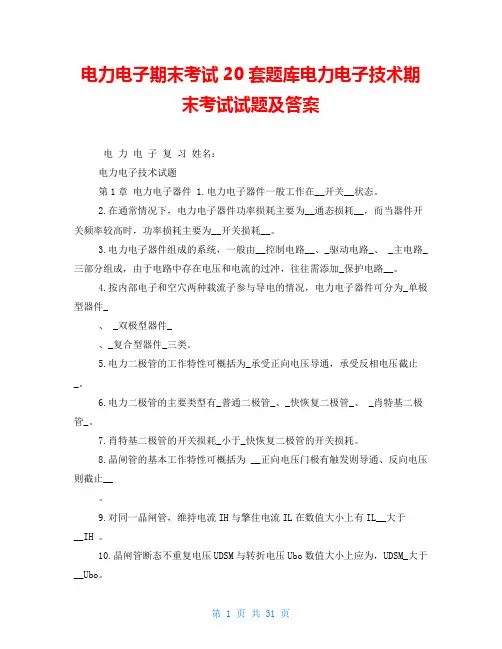

电力电子期末考试20套题库电力电子技术期末考试试题及答案
电力电子期末考试20套题库电力电子技术期末考试试题及答案电力电子复习姓名：电力电子技术试题第1章电力电子器件 1.电力电子器件一般工作在__开关__状态。
2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。
3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、 _主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路__。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_、 _双极型器件_、_复合型器件_三类。
5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。
6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。
7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__。
9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL__大于__IH 。
10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。
11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。
12.GTO的__多元集成__结构是为了便于实现门极控制关断而设计的。
13.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。
14.电力MOSFET的通态电阻具有__正__温度系数。
15.IGBT 的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。
16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。
电力电子技术期末考试试题及答案(史上最全)
11.实际工作中，整流电路输出的电压是周期性的非正弦函数，当从0°～90°变化时，整流输出的电压ud的谐波幅值随的增大而_增大_，当从90°～180°变化时，整流输出的电压ud的谐波幅值随的增大而_减小_。
8.当采用6脉波三相桥式电路且电网频率为50Hz时，单相交交变频电路的输出上限频率约为_20Hz__。
9.三相交交变频电路主要有两种接线方式，即_公共交流母线进线方式_和_输出星形联结方式_，其中主要用于中等容量的交流调速系统是_公共交流母线进线方式_。
10.矩阵式变频电路是近年来出现的一种新颖的变频电路。它采用的开关器件是_全控_器件；控制方式是_斩控方式__。
15.IGBT的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET。
16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。
17.IGBT的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数，在1/2或1/3额定电流以上区段具有__正___温度系数。
16.大、中功率的变流器广泛应用的是_晶体管__触发电路，同步信号为锯齿波的触发电路，可分为三个基本环节，即_脉冲的形成与放大__、_锯齿波的形成与脉冲移相_和_同步环节_。
第3章直流斩波电路
1.直流斩波电路完成得是直流到_直流_的变换。
2.直流斩波电路中最基本的两种电路是_降压斩波电路和_升压斩波电路_。
3.斩波电路有三种控制方式：_脉冲宽度调制（PWM）_、_频率调制_和_（ton和T都可调，改变占空比）混合型。
2008河北科技大学电工学试题
河北科技大学2007—2008学年第1学期 《电工学》期末考试试卷LA 标准答案一、填空题。
（每空2分，共28分）1、图1-1所示电路，已知I=2A ，元件A 输出功率8W ，则U= - 4V 。
2、图1-2所示电路中，I=6A 。
3、实验测得某线性有源二端网络开路电压U OC = 8V ，短路电流I SC = 2A ，现该二端网络外接电阻R L =6Ω ，则流过R L 的电流大小为 0.8A 。
4、已知电感元件的感抗X L =5Ω，给它施加)t sin(u 060314210+=V的正弦电压，则通过电感元件的电流相量 I= 2∠-300A （电压、电流为关联正方向）。
5、三相对称负载每相阻抗Z ＝80＋j60（Ω），每相负载额定电压为220V ，已知三相电源的线电压为380V ，此三相负载的连接方式应为 Y 形 ，负载相电流 I P =2.2A ，三相负载的功率P = 1161.6W 。
6、测得NPN 型的硅管各极对地的电位分别为U B =3.7V ，U C =8V ，U E =3V ，可判断该三极管工作在 放大 状态。
7、图1-3所示电路中，二极管为理想元件，则U 0 =0V 。
图1-2+U 图1-18、某个门电路的输入A 、B 及输出F 的波形如图1-4所示，可判断它为 与非 门电路。
9、为提高放大电路输出电流的稳定性，并增大放大电路的输入电阻，应在放大电路中引入 电流串联 负反馈。
10、如图1-5所示，已知变压器原、副绕组的匝数分别为N 1=1100匝，N 2=100匝，U 2=20V ，则U 1= 220V ； U 3= 24V ； U 0=15V 。
A BF图1-4图1-3二、单项选择题。
（每小题2分，共20分） 1、下列表达式不正确的是（ A ）。
A ．)t (sin 30314210I += AB ．3010∠=IA C ． 30 j e 10=I A D ．5 j 78+=.IA 2、三相异步电动机转子的转速总是（ C ）。
电力电子期末考试试题卷
电力电子期末考试试题卷# 电力电子期末考试试题卷## 一、选择题（每题2分，共20分）1. 电力电子技术主要研究的是：A. 电力系统的经济运行B. 电力系统的稳定控制C. 电力设备的设计制造D. 电力变换与控制技术2. 以下哪个不是电力电子装置的基本功能？A. 整流B. 逆变C. 调速D. 发电3. PWM控制技术中的“PWM”代表：A. Pulse Width ModulationB. Power Wave ModulationC. Phase Wave ModulationD. Power Weight Modulation4. 电力电子装置中的开关器件不包括：A. 晶闸管B. IGBTC. MOSFETD. 变压器5. 以下哪个不是电力电子技术的应用领域？A. 电机驱动B. 电源管理C. 风力发电D. 通信技术6. 电力电子装置的效率通常受到哪些因素影响？A. 开关频率B. 开关损耗C. 导通损耗D. 所有以上因素7. 电力电子装置的电磁兼容性问题主要涉及：A. 电磁干扰的产生B. 电磁干扰的传播C. 电磁干扰的抑制D. 所有以上因素8. 以下哪个是电力电子装置的典型应用？A. 家用电器B. 电力传输C. 电力分配D. 电力储存9. 电力电子技术在可再生能源领域的应用不包括：A. 太阳能逆变器B. 风力发电系统C. 水力发电D. 核能发电10. 电力电子装置的热设计主要考虑：A. 散热方式B. 热阻C. 热容D. 所有以上因素## 二、简答题（每题10分，共30分）1. 简述电力电子技术在现代电力系统中的应用及其重要性。
2. 解释PWM控制技术在电力电子装置中的作用及其优势。
3. 描述电力电子装置中开关器件的工作原理及其选择标准。
## 三、计算题（每题25分，共50分）1. 假设有一个单相桥式整流电路，输入电压为220V（有效值），负载为纯电阻性，电阻值为100Ω。
请计算：- 整流后的直流电压（有效值）。
河北科技大学电气学院 《电机学》试卷
河北科技大学2009——2010学年第一学期《电机学》期末考试试卷A学院班级姓名学号一、填空：（1×30=30分）1、当一台三相六极异步电动机接在频率为50Hz的电源上运行时，若电动机的额定转差率为0.04 ，则该电动机的同步转速为1000r/min，电动机转子的转速为960r/min，转子绕组感应电动势的频率为2Hz ，转子电流的频率为2Hz ，由转子电流产生的基波旋转磁动势相对于转子的转速是40r/min ，而相对于定子的转速是1000r/min 。
2、变频调速的异步电动机，在基频以下变频调速时，若使U1/f 1=常值，则近似属于恒磁通控制方式调速方式。
3、三相异步电动机定子绕组接法为三角形接法时，才能采用Y—△起动方式。
4、在直流电动机中，电枢电动势的方向与电枢电流的方向相反；电磁转矩的方向与电枢的旋转方向相反。
（填相同或相反）5、直流电动机的调速方法有：电枢串电阻调速、改变电枢电压调速、改变励磁电流调速。
6、一台额定频率为60Hz的变压器接到50Hz的电源上运行时，若额定电压不变，则该变压器的主磁通将增大、激磁电流将增大。
（填增大、减小或不变）7、并励直流发电机自励的条件是：点击必须有剩磁、励磁绕组并联到电极性必须正确、励磁绕组的电阻小于该转速下的临界电阻。
8、绕线转子三相异步电动机转子回路串电阻调速，在恒转矩负载情况下，调速前后电动机的输入功率不变、电磁功率不变、输出功率减小、电动机的效率将减小。
（填增大、减小或不变）9、有一台三相变压器，额定容量为600KV A，额定电压为10000 V/400V，Dy联结，则该变压器一次侧的额定相电压为10000v ，二次侧的额定相电压为400/根号3 ，一次侧的额定相电流为10A ，二次侧的额定相电流为1500/根号3 A ，该变压器的电压比为25倍根号3 。
10、同步发电机与电网并联运行时，应满足的条件是发电机的相序赢与电网一致、发电机的平率英语电网相同、发电机的激磁电动势E0应与电网电压U大小相等相位相同，即E0=U 。
河北科技大学801电力电子技术2020年考研真题试卷试题
河北科技大学801电力电子技术2020年考研真题试卷试题一、填空题（共30分，每空1分。
答案一律写在答题纸上，否则无效。
）1. 电力电子器件与信息电子技术中的半导体器件的主要区别在于：电力电子器件只工作在（），目的是为了（）。
2. 电力变换的四种基本类型为：（）、（）、（）、（）。
3. 晶闸管正常导通的条件是（）和（）。
在开通过程中，当晶闸管阳极电流大于（）时，认为晶闸管已进入导通状态。
4. 单相桥式整流电路，每周期内输出电压波头数为（）个；三相半波整流电路，每周期内输出电压波头数为（）个。
三相桥式整流电路，每周期内输出电压波头数为（）个。
5. 变压器漏抗使相控整流电路产生换流重叠过程，从而使整流输出直流平均电压（），当变压器漏抗为定值时，换相压降正比于（）。
6. 晶闸管相控整流电路工作在有源逆状态时，要求逆变角β（），但当β（）换流重叠角γ时，会导致逆变颠覆。
7. 升压斩波电路输入电压为Ui，占空比为D，其输出电压与输入电压之间的关系表达式为（），而电感的平均电压为（），该电路能够升压的原因是（）和（）。
8. 交流调压电路控制目的是（），常用的控制方式为（），单相交流调压电路在阻感负载时触发角α的移相范围为（）（设负载阻抗角为φ）。
9. 在单相交交变频电路中有正组、反组两组变流器，输出电压波形一个周期内，存在正组整流、正组逆变，反组整流、反组逆变四种工作状态。
每个阶段正组工作还是反组工作由（）决定；具体工作在整流还是逆变状态由（）决定。
10. 电压型逆变电路直流侧采用（）滤波，除了等效直流电压源作用外，与各桥臂上并联二极管还起到了（）作用。
11. SPWM控制的理论基础是（）。
采用SPWM控制的三相电压型逆变电路中，输出线电压的谐波特点为：不含（）次谐波，并且谐波分布在（）附近。
二、选择题（共24分，每题2分，答案不一定唯一，多选或错选均不得分，答案一律写在答题纸上，否则无效。
）1. 下列电力电子器件中，属于双极型全控型的器件为（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河北科技大学电力电子试卷
河北科技大学理工学院2011—2012学年第 2 学期
《电力电子技术》考试试卷B
考场号座位号班级姓名学号
一、填空(30分)
1、双向晶闸管的图形符号是，三个电极分别是，和 ;双向晶闸管的的触发方式有、、、 .。
2、单相全波可控整流电路中，晶闸管承受的最大反向电压为。
三相半波可控整流电路中，晶闸管承受的最大反向电压为。
(电源相电压为U) 2
3、要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用
触发;二是用触发。
4、在同步电压为锯齿波的触发电路中，锯齿波底宽可达度;实际移相才能达度。
5、异步电动机变频调速时，对定子频率的控制方式
有、、、。
6、软开关电路种类很多，大致可分成电路、电路两大类。
7、变流电路常用的换流方式有、、、四种。
8、逆变器环流指的是只流经、而不流经的电流，环流可在电路中加来限制。
9、提高变流置的功率因数的常用方法有、、。
(A)，共(6)页，第(1)页
10、绝缘栅双极型晶体管是以作为栅极，以作为发射极与集电极复合而成。
二、判断题,(20分)(对?、错×)
1、半控桥整流电路，大电感负载不加续流二极管，输出电压波形中没有负向面积。
( )
2、采用两组反并联晶闸管的可逆系统，供直流电动机四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。
( )
3、晶闸管并联使用时，必须注意均压问题。
( )
4、无源逆变指的是不需要逆变电源的逆变电路。
( )
5、并联谐振逆变器必须是呈电容性电路。
( )
、直流斩波电路只能实现降低输出直流电压的作用 ( ) 6
7、无源逆变指的是把直流电能转变成交流电能回送给电网。
( )
28、在三相半波可控整流电路中，晶闸管承受的最大反压为倍相电压U。
( )
29、三相全控桥整流电路中，输出电压的脉动频率为150Hz。
( ) 10、变频调速实际是改变电动机内旋转磁场的速度，达到改变输出转速的目的。
( ) 三、选择题(每题2分 10分)
1、α为度时，三相桥式全控整流电路，带电阻性负载，输出电压波形处于连续和断续的临界状态。
A、0度。
B、60度。
C、30度。
D、120度。
2、晶闸管触发电路中，若使控制电压U=0，改变的大小，使触发角α=90º，可使直流电C
机负载电压U=0。
达到调整移相控制范围，实现整流、逆变的控制要求。
d
(A)，共(6)页，第(2)页
A、同步电压，
B、控制电压，
C、偏移调正电压。
3、能够实现有源逆变的电路为。
A、三相半波可控整流电路，
B、三相半控整流桥电路，
C、单相全控桥接续流二极管电路，
D、单相桥式全控整流电路。
4、如某晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压应为( )
A、700V
B、750V
C、800V
D、850V
5、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )
A、90?
B、120?
C、150?
D、180?
四、问答题(20分)
1、实现有源逆变必须满足哪些必不可少的条件,(6分)
2、根据对输出电压平均值进行控制的方法不同，直流斩波电路可有哪三种控制方式,并简述其控制原理。
(7分)
3、电压型逆变电路中反馈二极管的作用是什么,为什么电流型逆变电路中没有反馈二极管,(7分)
五、计算题(每题10分，20分)
1(在图示升压斩波电路中，已知E=50V，负载电阻R=20Ω，L值和C值极大，采用脉宽调制控制方式，当T=40µs，t=25µs时，计算输出电压平均值U，输出电流平均值I。
on00
(A)，共(6)页，第(3)页
2、三相半波整流电路，如图所示:将变压器二次侧绕组等分为二段，接成曲折接法，每段绕组电压为100V。
试求:
(1) 晶闸管承受的最大反压是多少,
(2) 变压器铁心有没有直流磁化,为什么,
河北科技大学理工学院2011—2012学年第 2 学期
《电力电子技术》考试试卷B答案一、填空
1、第一阳极T1，第二阳极T2，门极G;I，I，III，III; +-+-
6222、U;U。
22
3、大于60º小于120º的宽脉冲，脉冲前沿相差60º的双窄脉冲，
4、
240º;0º—180º。
5、恒压频比控制、转差劲频率控制、矢量控制、直接转矩控制。
(A)，共(6)页，第(4)页
6、零电压、零电流
7、器件换流;电网换流;负载换流;强迫换流。
8、两组反并联的逆变桥;不流经负载;采用串联电抗器。
9、减小触发角;增加整流相数;采用多组变流装置串联供电;设置补偿电容。
10、电力场效应晶体管栅极为栅极;以电力晶体管集电极和发射极二、判断题,
1、?;
2、?;
3、?;
4、?;
5、?;
6、?;
7、?;
8、?;
9、?;10、?; 一、选择题
1、 B;
2、C;
3、A、D;
4、A;
5、D。
二、问答题
1、实现有源逆变必须外接一直流电源，其方向与晶闸管电流方向相同，其数值要稍大于逆变桥电压，才能提供逆变能量。
另外变流器必须工作在β<90º，(α>90º)区域，使U<0，才能把d直流功率逆变为交流功率返送电网。
2、第一种调制方式为:保持开关周期不变，改变开关导通时间t称为脉宽调制。
简称“PWM”on
调制。
第二种调制方式为:保持开关导通时间t不变，改变开关周期，称为频率调制。
简称为on
“PFM”调制。
第三种调制方式为:同时改变周期T与导通时间t。
使占空比改变，称为混合on调制。
3、电压型逆变器当交流侧为阻感性负载时，需要向电源反馈无功功率。
直流侧电容起缓冲无功能量的作用。
为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂开关器件都反并联了反馈二极管。
(A)，共(6)页，第(5)页
而对电流型逆变器来说，当交流侧为阻感负载时，也需要提供无功能量反馈，但直流侧电感起缓冲无功能量的作用，因反馈无功能量时，直流电流并不反向，因此不必象电压型逆变器那样要给开关器件反并联二极管。
五、计算题
1、133(3V;6。
67A。
2、423.8V
没有被磁化。
因为在曲折接法时，流过同一相的两段绕组的电流大小相等，方向相反，故变压器铁心内不会被直流磁化。
(A)，共(6)页，第(6)页。
