数码管的使用方法一、工作原理数码管是一种半导体发光器件，其基本单元是发光二极管。

能显示4位数字的叫四位数码管，当然也有多位和只有一位的数码管，他们的电气原理相同。

数码管按段数分为七段数码管和八段数码管，八段数码管比七段数码管多一个发光二极管单元（多一个小数点显示）；按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。

共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管。

共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮。

当某一字段的阴极为高电平时，相应字段就不亮。

共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管。

共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮。

当某一字段的阳极为低电平时，相应字段就不亮。

万联芯城-电子元器件采购网一直秉承着以良心做好良芯的服务理念，为广大客户提供一站式的电子元器件配单服务，客户行业涉及电子电工，智能工控，自动化，医疗安防等多个相关研发生产领域，所售电子元器件均为原厂渠道进货的原装现货库存。

只需提交BOM表，即可为您报价。

万联芯城同时为长电，顺络，先科ST等知名原厂的指定授权代理商，采购代理品牌电子元器件价格更有优势，欢迎广大客户咨询，点击进入万联芯城。

二、电气特性单位数码管有十个管脚，其中有8根是用来点亮a,b,c,d,e,f,dp 共8个发光二极管（原理中有介绍），3，8两个管脚为公共COM脚，它们相连通且作用相同，可接任意一根。

为了更清楚介绍，贴图如下:三、驱动方式静态驱动也称直流驱动。

静态驱动是指每个数码管的每一个段码都由一个单片机的I/O端口进行驱动，或者使用如BCD码二-十进制译码器译码进行驱动。

静态驱动的优点是编程简单，显示亮度高，缺点是占用I/O端口多，如驱动5个数码管静态显示则需要5×8=40根I/O端口来驱动，要知道一个89S51单片机可用的I/O端口才32个呢：），实际应用时必须增加译码驱动器进行驱动，增加了硬件电路的复杂性。

数码管引脚图判断

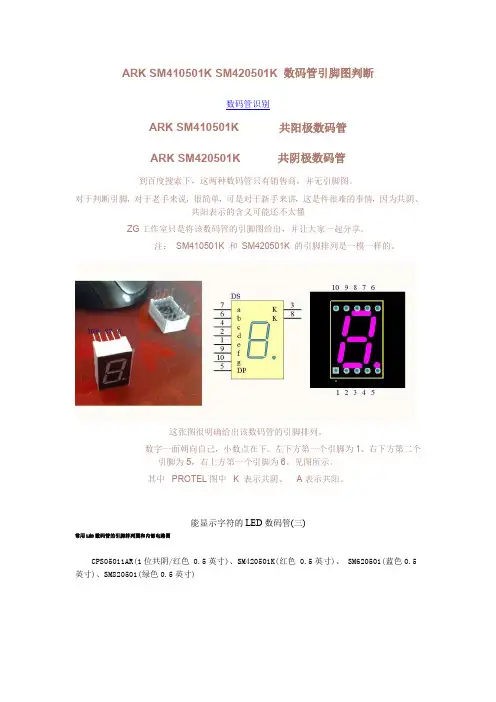

ARK SM410501K SM420501K 数码管引脚图判断数码管识别ARK SM410501K 共阳极数码管ARK SM420501K 共阴极数码管到百度搜索下，这两种数码管只有销售商，并无引脚图。
