柴油发电机组自动控制柜的安装接线方法
柴油发电机的接线方法
柴油发电机的接线方法说实话柴油发电机的接线方法这事，我一开始也是瞎摸索。
我刚开始的时候，就只想着把线都接上能让发电机工作就成。
我看到那一堆线就头疼，发电机上有不同颜色的线还有不同的接口。
我首先搞清楚了要接的线里有火线、零线和地线。
这就好比建房子要打地基、砌墙一样，这三线是最基本的结构。
我试过直接按照颜色来接线，我以为相同颜色对接就没问题。
结果呢，根本不行，这是我犯的一个大错。
后来我才知道，不同类型的柴油发电机可能电线颜色的定义没有完全统一。
那正确的做法呢？首先，你得找到发电机的输出端，一般在发电机的一侧。
在接火线的时候，要小心谨慎。
这个时候，就像是走钢丝一样，当然没那么夸张，就是得仔细。
确保火线接入专门标注为火线接口的地方，这些接口有的会写着L字样，我不确定所有的发电机都是这么标注，但大多数是这样的。
零线接零线接口，零线接口有的会写N。
地线就接到接地的地方，这地线很重要，就像是家里的防盗门一样，是一种安全保障。
我当时没太重视地线，还差点出了问题呢。
有一回在试着启动发电机的时候，感觉机身有点漏电，就是因为地线没接好的缘故。
还有就是如果你要给多台设备供电的话，情况又会复杂一点。
我有次试图给一个小作坊的几个电器设备同时接线，那感觉就像在解一团乱麻。
那时候我发现，要先计算好不超过发电机的安全输出功率才可以进行接线，这是很容易被忽略的一点。
总之呢，对于柴油发电机的接线，得慢慢来，多去研究说明书，当然不同型号发电机说明书有时候也不是那么好懂，但千万不要像我刚开始那样乱接一气，不然很容易出问题的。
而且做每一步都要检查一下是否连接牢固，就像盖房子时每砌一层都看看平不平稳一样。
有时候我接完线后发现发电机启动不正常，回头检查才发现原来是某个接口没插紧，真的是吃一堑长一智啊。
柴油发电机组自动控制柜的安装接线方法
柴油发电机组自动控制柜的安装接线方法Revised as of 23 November 2020柴油发电机组自动控制柜的安装接线方法柴油发电机组如果另外接上一个自动化控制柜，整体机组就转变成自动化柴油发电机组。
自动化柴油发电机组有很多好处。
实现两路包括市电与市电、市电与发电或者发电之间)的全自动切换，保证用户的正常用电要求。
电压范围：(400VAC／50HZ容量范围：63A一6300A安全措施：全自动操作，机械、双重连锁。
自动化柴油发电机组的工作原理如原供应系统为市电，当市电停电或三相电缺相时，自动切换系统立即切断市电供电并自动启动发电机，发电机启动运行后，3秒钟将电送出，当市电来电正常后，延时30秒停发电机，自动切换到市电供电。
如原供应系统为发电机，当发电机遇故障停机时，自动切换系统立即切断发电机供电并自动转换到市电供电。
主要功能：1、主电路采用ATS型分别进行电气和机械锁联上,配有电动合闸马达,手动合闸等配件，始终只保证一路电源接通负载，工作性能安全可靠，经久耐用。
2、辅助电路分别采用进口,中间继电器等先进的辅助电路功能,工作指令运行稳定.分别有自动,手动灵活运用。
3、具有市电恢复功能延时,市电失败确信延时, 开关转换静区延时,发电机组带负载延时,发电机组冷却延时等延时功能用4、该系列产品可与任何品牌远程启动的自动化机组配合使用,可控制发电机的自动启动与停机.自动进行转换供电,从而达到自动保护供电系统稳定的功能,可谓最理想的配电产品.柴油发电机组作为一种必要的备用电源，其结构原理非常复杂，客户在采购柴油发电机组到安全验收过程中各个阶段都要注意一些问题，尤其是在安装过程特别注意，下面就柴油发电机组安装全套流程做详细介绍。
柴油发电机组安装操作流程：准备工作－主机安装－排气、燃油、冷却系统安装－电气设备安装－地线安装－机组接线－机组调试一、准备工作1、材料、设备1) 机组规格、型号应符合设计要求。
潍柴24v发电机接线方法
潍柴24v发电机接线方法
要正确地接线潍柴24v发电机，您需要按照以下方法进行操作：
1. 确保您具有正确的工具和设备，如电线、电线接头、绝缘胶带等。
2. 首先，查看发电机的接线盒，确保存在两个正极（标记为“+”）和两个负极（标记为“-”）。
3. 将一根电线连接到一个正极上，然后将其连接到电池的正极上。
确保连接牢固，没有松动。
4. 将另一根电线连接到一个负极上，然后将其连接到电池的负极上。
同样要确保连接牢固，没有松动。
5. 检查所有的连接是否正确，确保电线没有交叉或接错位置。
6. 一旦全部接线完成，使用绝缘胶带将所有的接线点包裹起来，以确保安全性。
7. 最后，打开发电机的电源开关，看看它是否正常工作。
请注意，这只是一种常见的潍柴24v发电机接线方法，具体的接线方法可能因不同型号的发电机而有所不同。
为了确保安全性和正确性，请阅读并遵循发电机
的使用手册或咨询专业人士的建议。
柴油机双电源自动切换柜电路图
A相 14 15
负载电流 B相
16 17
C相 18 19
13
12
11
10
6
5
4
100
100
PV2 电压表
V
A411 A412 B411 B412 C411 C412 U601 V601 W601 23
ห้องสมุดไป่ตู้
发电机组电压
UVWN 20 21 22 23
QF3
N1
C
B
A
注意: XT上的与蓄电池1接线柱相连的+,-,+,-接线端子， 分别与蓄电池的接线柱直接连接， 不得在端子排上并接后再与蓄电池的接线柱连接。
C QF2 209
N2
N1
市电合
发电合
闸指示
闸指示
301 302 303 304 305 306
208
212
208
213
HL3
HL5
PFZ-1000控制柜电路图 标记 处数 分 区 更改文件号 签 名 年、月、日
设计
20120907 标准化
阶段标记 重量 比例
审核
工艺
批准
1:1 共 张第 张
311 电源 100
311
48 47 46 45 SB4 100 42 41 40
智能控制器回路
K1,K2,K3安装在柴油机上
49
32 K3 100
10 K4 11 34 HL6 100
37 K1 100 36 SB4 48 35 K2 100
47 46 45 44 43 42 41 40 39 38 37 36 35 转速信号输入紧急停机 远程启动 远程复位 高水温 低油压 高油温 升速限位 降速限位 启动 公式端一 供油
柴油发电机组自动控制柜的安装接线方法
柴油发电机组自动控制柜的安装接线方法柴油发电机组自动控制柜的安装接线方法3、作业条件1）机房土建施工完毕，结构、预埋件及焊接强度符合设计要求。
2）安装场地应清理干净、道路畅通，门窗及玻璃安装完毕。
3）地脚螺栓孔、沟道、电缆管位置尺寸应符合设计要求。
4、技术准备1）发电机组发电机施工图纸和技术资料齐全。
2）施工方案编制完毕并经审批。
3）施工前应组织施工人员熟悉图纸、方案，并进行安全技术交底。
5、基础制作：根据设计要求和产品技术文件的要求确定发电机组在混凝土基础的标高、几何尺寸，在基础上预留机组地脚螺栓孔，机组进场后，按实际安装孔距埋入地脚螺栓。
基础的混凝土强度等级必须符合设计要求。
6、机组的搬运：机组及其他电气设备一般都有包装箱，在搬运时应注意将起吊的钢锁结扎在适当部位，轻吊轻放。
当机组运到目的地后，如有存放条件应放在库房内。
若无库房需在露天存放的。
则应将箱体垫高。
防止雨水侵蚀。
箱上应加盖防雨棚布，以防日晒雨淋损坏设备。
由于机组的体积即大又重，因此，安装前应事先考虑好搬运路线，在乙方应预留适当的搬运孔口。
如果门窗不够大的，可利用门窗位置留出较大的搬运孔。
带机组搬入后，再补砌砖墙和门窗。
7、开箱检査：开箱之前将箱上的灰尘泥土扫除干净，并査看箱体有无损伤，核实箱号及数量。
开箱时要注意切勿碰伤机件。
开箱的顺序一般从顶板开始，在顶板开启后，看清是否属于准备起出的机件。
然后再拆其他箱板，如拆顶板有困难时。
则可选择适当处拆除几快箱板，观察清楚后，在进行开箱。
根据机组清单及装箱单清点全部机组及附件。
察看机组及附件的主要尺寸是否与图纸相符。
检查机组及附件有无损坏、锈蚀。
如果机组检査后不能即时安装的话，应将拆卸过的机件经加工面上重新涂上防锈油，妥加保护。
对于机组的转动和滑动不见，在防锈油尚未清除之前不要转动。
若因检査已除去防锈油。
在检査完后重新涂好防锈油。
机组在开箱后要注意保管，放置平整，法兰及各种接口必须封盖、包扎，防止雨水及灰沙侵入。

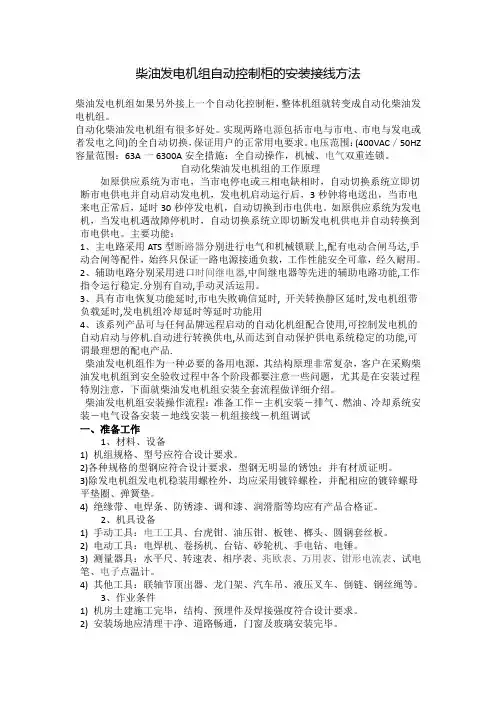

柴油发电机组自动控制柜的安装接线方法
柴油发电机组自动控制柜的安装接线方法柴油发电机组如果另外接上一个自动化控制柜，整体机组就转变成自动化柴油发电机组。
自动化柴油发电机组有很多好处。
实现两路电源包括市电与市电、市电与发电或者发电之间)的全自动切换，保证用户的正常用电要求。
电压范围：(400VAC／50HZ 容量范围：63A一6300A安全措施：全自动操作，机械、电气双重连锁。
自动化柴油发电机组的工作原理如原供应系统为市电，当市电停电或三相电缺相时，自动切换系统立即切断市电供电并自动启动发电机，发电机启动运行后，3秒钟将电送出，当市电来电正常后，延时30秒停发电机，自动切换到市电供电。
如原供应系统为发电机，当发电机遇故障停机时，自动切换系统立即切断发电机供电并自动转换到市电供电。
主要功能：1、主电路采用ATS型断路器分别进行电气和机械锁联上,配有电动合闸马达,手动合闸等配件，始终只保证一路电源接通负载，工作性能安全可靠，经久耐用。
2、辅助电路分别采用进口时间继电器,中间继电器等先进的辅助电路功能,工作指令运行稳定.分别有自动,手动灵活运用。
3、具有市电恢复功能延时,市电失败确信延时, 开关转换静区延时,发电机组带负载延时,发电机组冷却延时等延时功能用4、该系列产品可与任何品牌远程启动的自动化机组配合使用,可控制发电机的自动启动与停机.自动进行转换供电,从而达到自动保护供电系统稳定的功能,可谓最理想的配电产品.柴油发电机组作为一种必要的备用电源，其结构原理非常复杂，客户在采购柴油发电机组到安全验收过程中各个阶段都要注意一些问题，尤其是在安装过程特别注意，下面就柴油发电机组安装全套流程做详细介绍。
柴油发电机组安装操作流程：准备工作－主机安装－排气、燃油、冷却系统安装－电气设备安装－地线安装－机组接线－机组调试一、准备工作1、材料、设备1) 机组规格、型号应符合设计要求。
2)各种规格的型钢应符合设计要求，型钢无明显的锈蚀；并有材质证明。
3)除发电机组发电机稳装用螺栓外，均应采用镀锌螺栓，并配相应的镀锌螺母平垫圈、弹簧垫。
ats柴油发电机组全自动控制柜参数设置
ats柴油发电机组全自动控制柜参数设置（原创版）目录一、ATS 柴油发电机组全自动控制柜简介二、ATS 柴油发电机组全自动控制柜的参数设置三、ATS 柴油发电机组全自动控制柜的功能及原理四、ATS 柴油发电机组全自动控制柜的应用场景及优势五、结语正文一、ATS 柴油发电机组全自动控制柜简介ATS 柴油发电机组全自动控制柜是一种采用双电源自动切换开关（ATS）技术的配电设备，可实现两路电源的全自动切换，包括市电与市电、市电与发电或发电之间的切换。
它主要由 ATS 双电源自动转换开关、PC 级的 ATS 智能控制器、空气保护开关、柴油发电机组启动蓄电池全自动浮充充电器、高级喷塑柜体及相关附件组成。
虽然发电机厂家把 ATS 全自动切换柜作为柴油发电机组的可选配置，但是大部分用户都选择使用，方便省心。
二、ATS 柴油发电机组全自动控制柜的参数设置ATS 柴油发电机组全自动控制柜的参数设置主要包括以下几个方面：1.额定电压：根据实际用电需求，选择合适的额定电压，一般为220/380（kv）。
2.额定频率：根据电网频率，选择合适的额定频率，一般为 50/60（hz）。
3.母线额定电流：根据负载电流大小，选择合适的母线额定电流，一般为 5（a）。
4.控制元件：根据实际应用需求，选择合适的控制元件，如断路器、接触器、继电器等。
5.智能控制器：选择具备较强智能化程度的控制器，以实现自动切换、自动启动、自动停机等功能。
三、ATS 柴油发电机组全自动控制柜的功能及原理ATS 柴油发电机组全自动控制柜的主要功能是实现两路电源的全自动切换，保证用户的正常用电要求。
其工作原理是：当原供应系统为市电时，如果市电停电，自动切换系统立即切断市供电并自动启动柴油发电机组；当市电来电正常后，延时 30 秒停柴油发电机，自动切换到市电供电。
如果原供应系统为柴油发电机，当发电机遇故障停机时，自动切换系统立即切断发电机供电并自动转换到市电供电。
发电机接线方法
发电机接线方法发电机是一种将机械能转换为电能的设备，它在工业生产和生活中都有着重要的作用。
而发电机的接线方法对于其使用效果和安全性都有着至关重要的影响。
下面将介绍几种常见的发电机接线方法，希望能对大家有所帮助。
首先，我们来介绍最常见的单相发电机接线方法。
单相发电机有两种接线方式，分别是星形接线和三角形接线。
在星形接线中，发电机的三个相线分别接在一起，形成一个星形连接点，而中性点则作为输出。
而在三角形接线中，相邻的两个相线相连，组成一个三角形的连接方式。
这两种接线方法在不同的情况下都有各自的优势和适用范围，需要根据具体情况进行选择。
其次，我们来介绍三相发电机的接线方法。
三相发电机的接线方法相对复杂一些，常见的有Y型接线和Δ型接线两种方式。
在Y 型接线中，三个相线分别接在一起形成一个Y形连接点，而中性点作为输出；而在Δ型接线中，相邻的两个相线相连，形成一个Δ形的连接方式。
同样，这两种接线方法在不同情况下都有各自的优势和适用范围，需要根据具体情况进行选择。
最后，我们来介绍一些常见的发电机接线注意事项。
首先，在进行发电机接线时，一定要仔细阅读发电机的接线图和说明书，确保按照正确的方法进行接线。
其次，在接线过程中，要保证接线的牢固和接触的良好，避免出现接触不良导致的故障。
同时，要注意接线过程中的安全问题，确保在断电的情况下进行接线操作，避免触电和其他安全事故的发生。
综上所述，发电机的接线方法对于其使用效果和安全性都有着重要的影响。
在选择发电机接线方法时，需要根据具体情况进行选择，并严格按照正确的接线方法进行操作。
同时，在接线过程中要注意安全问题，确保操作的安全性和可靠性。
希望本文的介绍能对大家有所帮助，谢谢阅读！。
全自动柴油发电机并网控制柜 说明书
马上分闸。 6、该控制柜有并电网和两台发电机并机功能，当电网有电而要把发电机并电网运行时，把运行模
式选择开关《并机-并网》置于“并网”位置，柴油发电机启动正常运行后，把闸方式选择开 关《手动-分闸-自动》置于“自动”位置，合闸系统开始自动同步跟踪、同期合闸，实现自动 并网；也可置于“手动”位置，手动调节同步合闸。当电网没电时，把运行模式选择开关《并 机-并网》置于“并机”位置，这时机组可单机运行也可实现两台机并机运行，其操作与并网 时相同。 7、现紧急事故时，可按下“紧急停机/复位”按扭，开关分闸,发电机停止工作。待故障排除后方 可使紧急停机按扭“复位”。(紧急停机按钮：作紧急停机用，不要随意按下，特别是带载运行中 很容易发生意外。 8 故障与报警 当系统出现严重故障、除开关自动分闸外，报警系统会作出声/光报警指示。故障排除后须按面板 上的“紧急停机/复位”按钮复位或控制器“停机/复位”按钮复位。
欠频率、过功率以及短路等电力综合报警 2、控制柜具有电压不平衡保护，差动保护，接地报警以及失磁保护。 3、面板上的指示灯分别指示以下运行状态及报警：
机组故障、运行异常、自动运行、手动运行、试验运行、三次启动失败、高水温报警、低油压报 警、高温度报警、低柴油位报警、低水位报警、超速报警、DC24V 电源消失、DC110V 电源故障、 高水温停机、低油压停机、远方启动、远方停机、A 段低电压动作、B 段低电压动作、3ZKK 合 闸状态、4ZKK 合闸状态、1ZKK 合闸状态、2ZKK 合闸状态、5ZKK 跳闸状态、6ZKK 跳闸状态、 电流报警、电压报警、频率报警、功率报警、短路报警、差动保护。 4、通过设定柜内的定时器可实现定时启动机组，面板上的指针表分别显示发电机的电压、频率、
第3页共3页
Hz
ats柴油发电机组全自动控制柜参数设置
ats柴油发电机组全自动控制柜参数设置柴油发电机组作为一种重要的电源设备，广泛应用于各领域。
其中，ats 柴油发电机组全自动控制柜具有自动切换、智能控制等功能，大大提高了发电机组的可靠性和稳定性。
本文将为大家介绍如何设置ats柴油发电机组全自动控制柜的参数，并提供一些常见问题及解决方案。
一、柴油发电机组简介柴油发电机组由柴油发动机、发电机、控制柜等部分组成。
其中，控制柜是发电机组的“大脑”，负责对整个发电机组进行监控和控制。
ats柴油发电机组全自动控制柜具有智能化、自动化程度高、操作简便等特点。
二、控制柜概述控制柜主要包括以下几部分：1.电源模块：负责为控制柜内部提供稳定的电源。
2.切换模块：实现发电机组与市电之间的自动切换。
3.保护模块：对发电机组进行过载、短路等保护。
4.显示模块：显示发电机组的工作状态和参数。
5.通信模块：实现与其他设备的通信和数据交换。
三、参数设置方法1.设置电源参数：根据实际需求，设置控制柜的电源类型、电压、频率等参数。
2.设置保护参数：根据发电机组的性能和负荷能力，设置过载、短路等保护参数。
3.设置切换参数：设置切换阈值、切换速度等参数，确保在市电断电时能迅速切换至发电机组供电。
4.设置显示参数：根据需求，设置显示内容、界面等。
5.设置通信参数：根据实际应用场景，设置通信协议、接口等。
四、常见问题与解决方案1.问题：控制柜无法正常切换市电与发电机组供电。
解决方案：检查切换模块线路是否正常，调整切换阈值和速度。
2.问题：发电机组频繁过载。
解决方案：调整保护模块参数，增大允许负载。
3.问题：控制柜显示异常。
解决方案：检查显示模块线路和参数设置，修复或更换故障部件。
五、注意事项1.在进行参数设置时，请务必关闭电源，以免发生触电事故。
2.定期检查控制柜内部元件，确保其正常工作。
3.保持控制柜清洁，避免进水、潮湿。
4.按照厂家提供的说明书进行操作和维护。
通过以上步骤，您可以完成ats柴油发电机组全自动控制柜的参数设置。
柴油发电机组电气线路的连接
z1b7e 发电机出租
发电机组安装时，用到的电缆从多芯的微电流控
制和通讯电缆到大电流的单芯电力电缆，形式多样，
有多种的安装布置方法： 1）直敷于建筑物表面如墙、梁和住的开始布置；
2）敷设于电缆沟中，开式、封闭式或回填式； 3）走电缆盘；
4）走地下电缆管； 5）敷设于金属或塑料的线管、电缆槽中。发电机
旁安装一电缆连接箱、开关屏、分配电瓶之间可采用
铠装电缆以减少费用。 在主电源进线以及控制屏进线终端应安装一隔离
开关，方便维护。
组与开关机构、控制机构之间的电缆尽可能短。影响
导线选型的因素有：温度；负载性质（连续，短时，
循环）过载电流的保护形式；系统的误差等级；电压
降。
建议在封建地租出线端使用软件电缆连接以吸收
机组的振动，推荐使用 EPR/CSO 或 BUTYL 电缆。如果
开关机构、发电机组之间有一定的距离，可以在机组
柴油发电机接线方案
柴油发电机接线方案(总12页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除中国国电集团公司国电万安水力发电厂柴油发电机组提升闸门试验技术方案国电万安水力发电厂2017年4月技术规范书名称：柴油发电机组提升闸门试验技术方案方案编写人：生产技术部审核：总工审核：批准：存厂档案室：□是目录1 概述.............................................. 错误!未指定书签。
2 一次线路安装调试..................................................................... 错误!未指定书签。
2.1 十六坝段400V一次设备图纸 (1)2.2 一次线路安装方案 (2)2.3 柴油发电机组一次接线图...................................................... 错误!未指定书签。
3 柴油发电机组介绍..................................................................... 错误!未指定书签。
3.1 柴油发电机组技术参数.......................................................... 错误!未指定书签。
3.2 HGM6110发电机组开机前的检查 ....................................... 错误!未指定书签。
3.3 柴油发电机组正常手动启动、停机..................................... 错误!未指定书签。
4 表孔启闭机提升试验的安全措施............................................ 错误!未指定书签。
ats柴油发电机组全自动控制柜参数设置
ats柴油发电机组全自动控制柜参数设置柴油发电机组是现代社会中重要的备用电源设备，广泛应用于企业、医院、数据中心等领域。
其中，ats柴油发电机组全自动控制柜作为控制核心，具有自动启动、停止、切换等功能，大大提高了发电机组的自动化程度。
本文将详细介绍ats柴油发电机组全自动控制柜的参数设置方法，以帮助用户更好地使用和维护设备。
一、柴油发电机组概述柴油发电机组由柴油发动机、发电机、控制柜等部分组成。
其中，控制柜负责对整个发电机组进行监控和控制，确保发电机组在正常运行状态下为负载提供稳定、可靠的电源。
二、控制柜功能与参数设置全自动控制柜具有以下功能：1.自动启动：当市电停电时，控制柜会自动启动柴油发动机，发电机组开始发电。
2.自动停止：当市电恢复时，控制柜会自动停止柴油发动机，发电机组停止发电。
3.自动切换：当市电与发电机组电源切换时，控制柜可实现无缝切换，确保负载供电不间断。
4.保护功能：控制柜对发电机组进行过载、短路、欠压、过热等保护，确保设备安全运行。
5.参数设置：用户可根据实际需求，对控制柜进行参数设置，以满足不同场景的用电需求。
三、全自动控制柜的工作原理全自动控制柜通过传感器、控制器、执行器等组成一个闭环控制系统。
当市电停电时，控制器检测到信号，发送启动指令给执行器，执行器驱动柴油发动机启动。
同时，控制器对发电机组运行参数进行监控，根据需要调整发动机转速、燃油喷射等参数，保证发电质量。
当市电恢复时，控制器检测到信号，发送停止指令给执行器，发动机逐渐降速至停机。
四、参数设置方法与步骤1.断开控制柜电源，确保安全后进行操作。
2.打开控制柜面板，找到参数设置界面。
3.使用控制器提供的操作手册，根据提示设置所需参数。
常见参数包括：额定电压、额定频率、电流、启动方式等。
4.设置完成后，检查各项参数是否正确，如需调整，可重新设置。
5.确认无误后，关闭控制柜面板，恢复电源。
五、注意事项与维护1.定期检查控制柜内元器件，确保正常运行。
沃尔沃200发电机控制箱接线讲解
沃尔沃200发电机控制箱接线讲解
认准配电箱开关的标识，进出各一条零线和火线，进线火线端口与火线连接，出线火线与分开关上口连接，进线零线端口与零线连接，出线零线与分开关上口连接，如果有共用零排，则零线与零排连接，最后所有地线和箱体都要与地排连接。
1、配电箱根据箱体材质不同，主要可以分为两种，一种是金属外壳，另一种是塑料外壳，业主无论选择哪一种材质的配电箱，都要确保箱体完好无损。
2、电力线路主要有零线、火线和地线三种，注意安装家用配电箱时，必须将不同的线路分来汇流，并且所有线路都应完好无损，同时还要具备良好的绝缘性能，避免触电事故发生。
3、安装家用配电箱的位置应是干燥，有足够的通风条件，同时箱体要足够大，让空气开关有足够的空间，这样才能方便业主使用，注意配电箱禁止安装在密闭空间，以防火灾发生。
4、在安装家用配电箱时，必须保持垂直的方向，将配电箱埋入墙体中，若箱体需要开孔，注意开孔的位置必须光滑，同时各回路的电线必须足够长，避免出现接头。
柴油发电机组自动控制柜的安装接线方法
柴油发电机组自动控制柜的安装接线方法柴油发电机组如果余外接上一个自动化控制柜，整体机组就承租偶自动化柴油发电机组。
自动化柴油发电机组有很多好处。
实现两路电源包括市电与市电、市电与发电或者发电之间)的全自动切换，保证用户的正常用电要求。
电压范围：(400VAC／50HZ容量范围：63A一6300A安全措施：全自动操作，机械、电气双重连锁。
商场与酒店、及工厂对电力中断时间要求比较严的电力系统，就应该使用市／发电机自动切换系统，本系统可在原供应系统停电5秒内自动转到后备电源系统，从而维持正常的电力供给。
自动化柴油发电机组的工作原理如原供应系统为市电，当市电停电或三相电缺相时，自动切换系统立即切断市供电并自动启动发电机，发电机启动运行后，3秒钟将电送出，当市电来电正常后，延时30秒停发电机，自动切换到市电供电。
如原供应系统为发电机，当发电机遇故障停机时，自动切换系统立即切断发电机供电并自动转换到市电供电。
主要功能：1、主电路采用朔高美ATS型断路器分别进行电气和机械联锁上,配有电动合闸马达,手动合闸等配件. 始终只保证一路电源接通负载,工作性能安全可靠,经久耐用。
2、辅助电路分别采用进口时间继电器,中间继电器等先进的辅助电路功能,工作指令运行稳定.分别有自动,手动灵活运用。
3、具有市电恢复功能延时,市电失败确信延时, ,开关转换静区延时,发电机组带负载延时,发电机组冷却延时等延时功能用4、该系列产品可与任何品牌远程启动的自动化机组配合使用,可控制发电机的自动启动与停机.自动进行转换供电,从而达到自动保护供电系统稳定的功能,可谓最理想的配电产品.柴油发电机组作为一种必要的备用电源，其结构原理非常复杂，客户在采购柴油发电机组到安全验收过程中各个阶段都要注意一些问题，尤其是在安装过程特别注意，下面引江发电就柴油发电机组安装全套流程做详细介绍。
柴油发电机组安装操作流程：准备工作－主机安装－排气、燃油、冷却系统安装－电气设备安装－地线安装－机组接线－机组调试一、准备工作1、材料、设备1) 机组规格、型号应符合设计要求。
【精品】柴油发电机控制柜
2柴油发电机组2.1启动发动机A确保发电机电路断路器处于断开位置。
B按柴油机“怠速”（IDLE）按钮。
C使柴油机上的超速跳闸机构复位。
D启动柴油机，一旦柴油机启动运行，发电装置中的电动调速器处于自动控制状态.E按柴油机制造厂家所推荐的持续时间，使柴油机怠速运行指示灯发出暗淡光。
F按下柴油机“RUN”（运行)按钮。
此时柴油机达到额定运行速度，发电机(GEN）运行指示灯变亮。
2.2第一台发电机并网A将同步开关置于待并网发电机位置。
如果同步开关上标有“BUS—OFF—GEN”记号（母线—断开—发电机)，要选择“GEN"（发电机）如果开关上标有“MAN—OFF—AUTO”（手动—断开—自动)的记号,要选择“AUTO”（自动)。
“MAN”的位置是在自动功能有故障时使用。
B此时同步盒电压表和频率表显示待并网发电机的数值，通常显示交流母线上的数值。
（发电机交流输出的频率与柴油机的速度成正比）。
C转动电压调节旋钮到600伏刻度位置,顺时针转动旋钮下边的一个控制杆，锁紧调整位置.D转动速度调节旋钮，调节发电机频率到60Hz并锁紧。
E接通发电机电路断路器，如果断路器是电动操作，要按柜体面板上的接通按钮.对于手动操作GE通用电器公司的断路器,首先要反时针转动手柄,使断路器合闸机构贮能。
然后按断路器面板上的“PUSHON"（前推合闸)按钮。
为了操作ITE断路器,首先要把凸缘手柄插入短轴内，将手柄向下拉到“Reset”（复位）位，然后再向上推。
F发电机在线的指示灯亮，表示此时发电机向交流母线馈电。
对于手动操作GE通用电器公司的断路器，首先要反时针转动手柄,使断路器合闸机构贮能。
然后按断路器面板上的“PUSHON”（前推合闸）按钮。
2。
3发电机同步如果要把其他发电机并入交流母线，首先要使待并车发电机的频率与母线的频率进行匹配（同步)。
A按步骤1所述,将柴油机调到“RUN"（运行）速度.B按步骤2所述调节发电机输出电压到600伏。
柴油发电机组怎么接电线以及注意事项
柴油发电机组怎么接电线以及注意事项柴油发电机实质是一台三次谐波自励磁凸极式三相四线同步发电机，因具有输出功率大、适合移动等优点，故广泛用于厂矿、工程施工等场合。
虽然功率不同的发电机，其绕组数据有所不同，但电路连接基本相同：接线过程：柴油发电机出来的四根线。
其中一根是N标记的线是零线。
别的三根为火线。
三相负载平衡。
简单的一点说就是发电机是15KW现在带了一台5KW的三相电动机。
假如说想再接一台2KW的单相电机的话很有可能造成三相不平衡。
如果想单独接单相电用的话可以三根火线中随便拉一根当作火线。
再接一根零线可以当作单相电用。
要是想单独接一相出来用也可以。
不过功率是不能太大的设备。
那样容易造成三相不平衡。
另外三相柴油发电机还得看多少KW的发电机。
小的发电机见意接三相电后。
可以接一些照明什么的。
不主张再接功率大的电器。
接线注意事项：柴油发电机组接线时要注意以下几点：1、接地线接线点一般是在柴油发电机组的底盘末端，在安装接地线时，必须接到合适的地线位置。
2、交流发电机接地中线的连接通常由用户安装时决定，当柴油发电机组作为唯一电源时，中线必须直接连到工厂接地线上。
3、较为复杂的安装，应选择接地中点以确保柴油发电机组正确的运行或保护设备，例如发现接地故障和将接地循环电流降到最小。
4、接地线必须根据用户和地方当局的建议来安排。
5、保证设备接线一直得到有效的维持，关于接线系统的维护应严格按照说明书去做。
柴油电机组要做到精确接线，首先应辨别接线柱或引出线是相线仍是零线。
通常情况下，发电机的各接线柱或引出线都用必然的标记来区别是相线仍是零线。
只要加以重视就可进行辨别零线接线柱常常使用字母M或O作标记，也有在接线旁标以接地符号标示的。
如果零线接线柱上无符号或符号恍惚不清，可在发电机运行历程中用电压表测试鉴定，不要采用“碰火”的操作。
来源：恒能机电。
