2016年上海市中考物理试卷(解析版).pdf
2016年中考物理试卷(解析版)
2016年中考物理试卷参考答案与试题解析一、选择题（本题共10小题，每小题2分，共20分，每小题给出的四个选项中，只有一个选项是符合题意的）1．生活中经常需要控制噪声，以下措施中，属于在传播过程中减弱噪声的是（）A．道路两旁载行道树 B．考场周围禁鸣喇叭C．机场员工佩戴耳罩 D．建筑工地限时工作【考点】防治噪声的途径．【分析】噪声的减弱办法有三个：在声源处减弱；在人耳处减弱；在传播过程中减弱．【解答】解：A、道路两旁载行道树可以在噪声的传播过程中减弱噪声，故A符合题意；B、考场周围禁鸣喇叭是从噪声的产生处减弱噪声，故B不符合题意；C、戴上防噪声的耳塞可以在噪声的接受处减弱噪声，故C不符合题意；D、限制建筑工地的工作时间是从噪声的产生处减弱噪声，故D不符合题意；故选A．2．地面与航天器之间传输信息的载体是（）A．超声波B．次声波C．电磁波D．光导纤维【考点】电磁波的传播．【分析】由于声音不能在真空中传播，而电磁波能在真空中传播，且在真空中的传播速度最快，故当代的航天、航空领域的通信都是通过电磁波实现的，故地面发出的指令通过电磁波传递给卫星．【解答】解：电磁波可以在真空中传播，因此地面与航天器之间传输信息的载体是电磁波．故选C．3．汽油机的一个工作循环分为四个冲程，每个冲程都伴随着能量的转移或转化，其中主要将机械能转化为内能的冲程是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程【考点】内燃机的四个冲程．【分析】汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气；做功冲程对外做功，将内能转化为机械能；压缩冲程也有能量转化，将机械能转化为内能．【解答】解：在汽油机一个工作循环的四个冲程中，压缩冲程活塞向上运动，压缩燃料混合物对其做功，使气缸内的气体的内能增加，温度升高，故是将机械能转化为内能，故B正确．故选B．4．日常生活中经常需要增大或减小摩擦，下列实例中，为了增大摩擦的是（）A．给自行车的车轴处加润滑油B．汽车轮胎表面凹凸不平的花纹C．缝衣针的表面做得很光滑D．为了移动重物，在它下面垫上圆柱形钢管【考点】增大或减小摩擦的方法．【分析】（1）增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦力；在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．（2）减小摩擦力的方法：在接触面粗糙程度一定时，通过减小压力来减小摩擦力；在压力一定时，通过减小接触面的粗糙程度来减小摩擦力；使接触面脱离；用滚动摩擦代替滑动摩擦．【解答】解：A、给自行车的车轴处加润滑油，是在压力一定时，通过减小接触面的粗糙程度来减小摩擦力；故A不合题意；B、汽车轮胎表面凹凸不平的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故B符合题意；C、缝衣针的表面做得很光滑，是在压力一定时，通过减小接触面的粗糙程度来减小摩擦力．故C不合题意；D、为了移动重物，在它下面垫上圆柱形钢管，是用滚动代替滑动来减小摩擦力．故D不合题意．故选B．5．如图为“神舟十号”与“天宫一号”对接时的示意图，成功对接后，若认为“神舟十号”处于静止状态，则选取的参照物可能是（）A．地球 B．月球 C．太阳 D．“天宫一号”【考点】参照物及其选择．【分析】被研究的物体和参照物之间如果发生位置的改变，被研究的物体是运动的，如果没有发生位置的改变，被研究的物体是静止的．【解答】解：“神舟九十号”飞船与“天宫一号”目标飞行器对接后，若认为“天宫一号”为参照物，“神舟十号”飞船和“天宫一号”的位置没有变化，所以选择“天宫一号”为参照物，“神舟十号”是静止的，故D正确．故选D．6．下列四种用电器，其中主要是利用电流热效应来工作的是（）A．电风扇B．电冰箱C．电视机D．电水壶【考点】电流的热效应、化学效应和磁效应．【分析】电流流过导体时，导体要发热，这种现象是电流的热效应．发生电流的热效应时，电能转化为内能．【解答】解：A、电风扇工作时，主要是电能转化为机械能，不是利用电流的热效应，故A不符合题意；B、电冰箱是利用通电线圈在磁场中受到磁场力而转动，将电能转化成机械能，不是利用电流的热效应，故B不符合题意；C、电视机、电脑工作时主要转化为光能和声能，不是利用电流的热效应，故C不符合题意；D、电饭锅工作时，电能转化为内能，是利用电流的热效应，故D符合题意．故选D．7．如图所示是某种物质发生物态变化过程中温度随时间变化的图象，其中BC段表示的可能是（）A．晶体的熔化过程B．晶体的凝固过程C．非晶体的熔化过程 D．非晶体的凝固过程【考点】熔化和凝固的温度—时间图象．【分析】根据原图的曲线走向，可以首先判断出此图是某物体的凝固过程，而只有晶体才有凝固点，可根据上述分析判断出正确的选项．【解答】解：（1）由图知：温度随时间的增加而降低，所以是凝固过程；排除AC；（2）在温度变化过程中，有一条平行于横轴（时间）的线段，说明在此段时间内温度没有发生变化，所以此时间的温度值即为该物体的凝固点，而只有晶体才有凝固点，可以排除D，故B正确．故选B．8．如图所示，木块在水平拉力F作用下，在水平桌面上向右做匀速直线运动，下列与拉力F相平衡的力是（）A．木块受到的重力B．木块对桌面的压力C．桌面对木块的摩擦力D．桌面对木块的支持力【考点】平衡力的辨别．【分析】物体静止或做匀速直线运动时处于平衡状态，对木块受力分析然后得出答案．【解答】解：木块在水平拉力F作用下，在水平桌面上向右做匀速直线运动时处于平衡状态，受到的力为平衡力，水平方向木块受到水平向右的拉力和水平向左的摩擦力是一对平衡力，竖直方向受到竖直向上的支持力和自身竖直向下的重力是一对平衡力，故ABD错误，C正确．9．小明房间里准备安装一盏吊灯和一盏壁灯，要求它们能根据需要各自独立工作，下列设计的四种电路中，符合要求的是（）A．B．C．D．【考点】串、并联电路的设计．【分析】由题意可知，一盏吊灯和一盏壁灯需要各自独立工作，说明它们的连接方式是并联．【解答】解：A．由电路图可知，吊灯和壁灯并联，且各有一个开关控制，能各自独立工作，故A正确；B．由电路图可知，开关闭合时吊灯和壁灯同时工作，开关断开时两者都不工作，达不到各自独立工作的要求，故B错误；C．由电路图可知，吊灯只有在壁灯工作时才能工作，达不到各自独立工作的要求，故C错误；D．由电路图可知，两开关断开时，吊灯和壁灯串联，不能正常工作，且吊灯不能独立工作，故D错误．故选A．10．如图甲所示，蜡烛a在竖直放置的平面镜MN中所成像为a′，现将该平面镜竖直向下移动一段距离至图乙所示位置，则蜡烛a在平面镜中（）A．不成像B．仍成像，但像下移距离与平面镜下移距离相同C．仍成像，但像下移距离是平面镜下移距离的两倍D．仍成像，且像还在原来位置【考点】平面镜成像的特点、原理、现象及其实验方案．【分析】根据平面镜成像特点可知平面镜所成的像和物体关于平面镜对称，物体到平面镜的距离和像到平面镜的距离相等，作图分析．【解答】解：在图乙中作蜡烛a在平面镜中的像点a′，根据平面镜成像特点可知平面镜所成的像和物体关于平面镜对称，物体到平面镜的距离和像到平面镜的距离相等，可知，仍成像，且像还在原来位置，如图所示：二、填空题（本题共9小题，每空1分，共22分）11．酒精和水充分混合后，其总体积小于（选填“大于”、“小于”或“等于”）混合前的总体积，此现象说明组成物质的分子间有空隙．【考点】分子动理论的基本观点．【分析】根据分子动理论的内容回答：物质都是由分子组成的，分子之间存在一定的空隙，并且分子在永不停息地做无规则运动，分子之间总存在相互作用的引力和斥力．【解答】解：酒精和水都是由分子构成的物质，它们的分子之间都存在一定的空隙．当把酒精和水混合以后，两种分子不发生化学反应，两种物质的分子相互穿插渗透，进入彼此的分子空隙，所以总体积会小于二者的体积之和．故答案为：小于；空隙．12．如图所示，用酒精灯对装有水的烧瓶加热一段时间后，发现烧瓶中水量减少，这是由于水汽化造成的，而瓶口上方的金属盘底部出现水滴是由于水蒸气发生液化形成的，该变化过程需要放热（前两空填物态变化名称）．【考点】汽化及汽化吸热的特点；液化及液化现象．【分析】物质从液态变成气态称为汽化，汽化吸热；物质从气态变成液态称为液化，液化放热．【解答】解：当用酒精灯给烧瓶中的水加热时，瓶中的水吸热会发生汽化现象，水变成水蒸气，瓶内的水减少；烧瓶中汽化的水蒸气上升遇到温度较低的金属盘就会液化形成小水滴，该变化过程需要向低温物体放热．故答案为：汽化；液化；放．13．能源开发和利用技术的进步是人类社会文明发展的重要标志，在煤、石油、风能和太阳能这几种能源中，属于不可再生能源的有煤和石油，属于清洁能源的有风能和太阳能．【考点】能源的分类．【分析】使用之后可以在短时间内从自然界中再次产生的能源是可再生能源，使用之后在短时间内无法在自然界中再次产生的能源是不可再生能源；在使用过程对自然界没有污染的能源属于清洁能源．【解答】解：煤、石油是化石能源是短时间内不能再次产生的，是不可再生能源；太阳能、风能在短时间内可以再次产生，是可再生能源；风能、太阳能是清洁能源．故答案为：煤和石油；风能和太阳能．14．一重物挂在弹簧测力计下，弹簧测力计示数为2N，将重物浸没在水中，弹簧测力计示数为1.2N，此时重物所受浮力为0.8N；若改变重物浸没在水中的深度，重物所受浮力大小不变．【考点】浮力大小的计算．【分析】空气中弹簧测力计的示数即为物体的重力，又知道重物浸没在水中时弹簧测力计的示数，根据称重法求出物体受到的浮力；根据阿基米德原理可知改变重物浸没在水中深度时所受浮力的变化．【解答】解：将重物浸没在水中时受到的浮力：F浮=G﹣F′=2N﹣1.2N=0.8N，因改变重物浸没在水中的深度时，排开水的体积不变，所以，由F浮=ρ水gV排可知，重物所受浮力大小不变．故答案为：0.8；不变．15．总质量为2×104kg的坦克静止在水平地面上，履带与地面的总接触面积为4m2，则坦克对地面的压力为2×105N，压强为5×104Pa（g取10N/kg）．【考点】压强的大小及其计算；压力及重力与压力的区别．【分析】已知坦克的质量，可求得其重力，此时坦克对水平地面的压力等于本身的重力，根据公式p=可求压强．【解答】解：坦克对水平地面的压力F=G=mg=2×104kg×10N/kg=2×105N，对地面压强p===5×104Pa．故答案为：2×105；5×104．16．如图是人抬独轮车车把时的简化示意图，此时独轮车相当一个省力杠杆；若动力臂是阻力臂的3倍，物体和车总重G为1200N，则抬起车把的力F为400N．【考点】杠杆的平衡分析法及其应用．【分析】（1）根据动力臂与阻力臂的大小关系判断杠杆的类型．（2）根据杠杆的平衡条件计算动力的大小．【解答】解：（1）如图，抬独轮车车把时，动力臂L1大于阻力臂L2，所以它属于省力杠杆．（2）由杠杆的平衡条件：F1•L1=F2•L2得：F1=，又因为动力臂是阻力臂的3倍则F1====400N．故答案为：省力；400．17．如图所示，用漆包线绕成矩形线圈，将线圈两端的导线拉直并用刀将漆全部刮掉，作为转动轴，将线圈放在金属支架上，在它下面放一块小磁体，用纸做一个小风车固定在转动轴上，将装置与小量程电流表相连，使小风车转动，可观察到电流表指针偏转的现象，说明电路中有电流产生，此过程中机械能转化为电能，若将电流表换成干电池接入电路，线圈不能（选填“能”或“不能”）持续转动．【考点】电磁感应．【分析】闭合电路部分导体在磁场中做切割磁感线运动时，会产生感应电流的现象叫做电磁感应；发电机就是根据此原理制成的．【解答】解：图中线圈、导线和电流表组成闭合电路，线圈处在磁场中，风吹风车带动线圈转动切割磁感线从而产生感应电流，因此电流表指针会发生偏转；与发电机相同，并且将机械能转化为了电能；若将图中电流表换成干电池，则无风吹时，由于通电线圈处在磁场中故而受力转动，但线圈转动至平衡位置因线圈两端的绝缘漆全部刮掉，无法改变线圈中的电流从而不能持续转动下去．故答案为：电流表指针偏转；机械；不能．18．如图所示电路中，电源电压为3V，闭合开关S后，电流表示数为0.4A，电压表示数为1V，则R1的阻值是 2.5Ω，将滑动变阻器R1的滑片向右移动，电流表示数变大，电压表示数变小．【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．根据欧姆定律求出R1的阻值，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，根据串联电路的电压特点可知电压表示数的变化．【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．由I=可得，R1的阻值：R1===2.5Ω，将滑动变阻器R1的滑片向右移动，接入电路中电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大；由U=IR可知，R2两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R1两端的电压变小，即电压表的示数变小．故答案为：2.5；大；小．19．用下列方法制作如图所示的“喷气火箭”：①将气球吹大，并用夹子把口封紧；②从一根吸管上剪取一小段，用胶带把它固定在气球上；③将一根细绳穿过吸管，并水平拉直，作为“喷气火箭”运动的轨道，把封口的夹子松开，气球就会向右（选填“左”或“右”）运动，使气球由静止变为运动的力的施力物体是空气，此现象说明力可以改变物体的运动状态．【考点】力作用的相互性．【分析】物体间力的作用是相互的；力可以改变物体的形状，也可以改变物体的运动状态，物体速度的变化和方向的改变都属于运动状态的改变．【解答】解：把封口的夹子松开，气球向左喷出空气的同时由静止开始向右运动，这是因为力的作用是相互的，喷气的同时，气球也受到了空气对它的反作用力；因此使气球由静止变为运动的力的施力物体是空气，此现象说明力可以改变物体的运动状态．故答案为：右；空气；运动状态．三、解答题（本题共7小题，共38分，解答第22、23题时，应写出解题过程）20．按照题目要求作图：（1）画出图甲中入射光线对应的反射光线；（2）画出图乙中小球A所受重力的示意图；（3）在图丙中画出拉力F的力臂l（O为支点）；（4）用笔画线代替导线，将图丁中的开关和灯泡正确连入家庭电路中．【考点】作光的反射光路图；力的示意图；力臂的画法；家庭电路的连接．【分析】（1）根据反射定律进行分析，即根据反射角等于入射角作出反射光线．（2）根据重力的方向是竖直向下的，过重心做竖直向下的力即可．（3）画力臂的步骤：①找到支点O；②用虚线延长力的作用线；③做支点到力的作用线的垂线；④标注出力臂L．（4）灯泡经开关与火线连接，右侧接到零线上．【解答】解：（1）使入射光线、反射光线和法线在同一平面内，过反射点作法线，使反射角等于入射角作出反射光线，如图所示：（2）重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：（3）用虚线延长力F的作用线，做O到力的作用线的距离．标出力臂L．如图所示：（4）开关和灯泡是串联的．灯泡经开关与火线连接，右侧接到零线上．如图所示：21．小明想通过实验来测定一只金属螺母的密度．（1）将天平放在水平台面上，游码移到标尺左端“0”刻度线处，观察到指针指在分度盘上的位置如图甲所示，此时应将平衡螺母向左调节，使指针对准分度盘中央的刻度线．（2）用调节好的天平测量金属螺母的质量，天平平衡时所用砝码和游码在标尺上的位置如图乙所示，则金属螺母质量为63.2g．（3）将用细线系住的金属螺母放入装有30mL水的量筒内，量筒内水面如图丙所示，则金属螺母的体积为8cm3．（4）金属螺母的密度为7.9g/cm3．【考点】固体的密度测量实验．【分析】（1）调节天平平衡时，如果指针偏向分度盘的右侧，应向左调节平衡螺母；如果指针偏向分度盘的左侧，应向右调节平衡螺母；根据图示情景判断螺母的移动方向．（2）砝码与游码示数之和是所测物体的质量．（3）金属螺母与水的体积之和与水的体积之差是金属块的体积．（4）由密度公式可以求出金属螺母的密度．【解答】解：（1）由图甲所示可知，指针偏向分度盘的右侧，应向左调节平衡螺母，使天平平衡．（2）由图乙所示可知，金属螺母的质量m=50g+10g+3.2g=63.2g．（3）由图丙所示可知，金属螺母的体积V=38ml﹣30ml=8ml=8cm3，（4）金属螺母的密度ρ===7.9g/cm3．故答案为：（1）右；（2）63.2；（3）8；（4）7.9．22．如图所示，工人工500N拉力F，将重为900N的木箱匀速提升3m，所用时间为20s，求：（1）拉力F做的有用功；（2）拉力F做功的功率；（3）动滑轮的机械效率．【考点】功的计算；机械效率的计算；功率的计算．=Gh求出有用功；【分析】（1）根据W有用=Fs=F2h求出总功，再根据P=求出拉力做功的功率；（2）根据W总（3）根据η=求出机械效率．【解答】已知：拉力F=500N，物重G=900N，高度h=3m，时间t=20s=？；（2）拉力F做功的功率P=？；（3）动滑轮的机械效率η=？求：（1）有用功W有用=Gh=900N×3m=2700J；解：（1）有用功W有用=Fs=F2h=500N×2×3m=3000J，（2）总功W总拉力F做功的功率P===150W；（3）动滑轮的机械效率η=×100%=×100%=90%．答：（1）拉力F做的有用功2700J；（2）拉力F做功的功率150W；（3）动滑轮的机械效率90%．23．如图是电饭锅工作原理的简化电路图，电饭锅有两档，分别是高温烧煮和低温焖饭，S1为档位自动控制开关，R0和R均为电热丝，R0的阻值为1210Ω，该电饭锅铭牌技术参数如表所示（低温焖饭档额定功率模糊不清）．求：（2）电饭锅低温焖饭时的额定功率；（3）电热丝R的阻值．【考点】电功的计算；电功率的计算．【分析】（1）知道电饭锅高温烧煮的功率和烧煮时间，根据W=Pt求出电饭锅高温烧煮0.5h 消耗的电能；（2）当开关S闭合、S1断开时，仅有R0接入电路，电路电阻较大，根据P=可知，此时电饭锅处于低温焖饭状态，进而求出电饭锅低温焖饭时的额定功率；（3）当开关S、S1都闭合时，电热丝R、R0并联接入电路，电路电阻较小，根据P=可知，此时电饭锅处于高温烧煮状态，用电饭锅高温烧煮的功率减去低温焖饭时的额定功率即得电热丝R消耗的电功率，最后根据R=求出电热丝R的阻值．=840W，烧煮时间t=0.5h=1800s，【解答】解：（1）电饭锅高温烧煮的功率P高由P=得，电饭锅高温烧煮消耗的电能：t=840W×1800s=1.512×106J．W=P高（2）当开关S闭合、S1断开时，仅有R0接入电路，电路电阻较大，根据P=可知，电压一定时，电路电阻越大，电功率越小，此时电饭锅处于低温焖饭状态；电饭锅低温焖饭时的额定功率：===40W．P低（3）当开关S、S1都闭合时，电热丝R、R0并联接入电路，电路电阻较小，根据P=可知，电压一定时，电路电阻越小，电功率越大，此时电饭锅处于高温烧煮状态；则电热丝R消耗的电功率：P=P 高﹣P 低=840W ﹣40W=800W ，由P=得，电热丝R 的阻值：R===60.5Ω．答：（1）电饭锅高温烧煮0.5h 消耗的电能为1.512×106J ；（2）电饭锅低温焖饭时的额定功率为40W ；（3）电热丝R 的阻值为60.5Ω．24．在“探究凸透镜成像规律”的实验中：（1）发光体“F ”、凸透镜（焦距为f ）和光屏在光具座上的位置如图所示，实验前应将光屏向 下 调整，使发光体“F ”和光屏的中心位于凸透镜的主光轴上．（2）保持图中发光体“F ”和凸透镜位置不变，左右移动光屏，直到在光屏上成清晰的像，这个像是倒立、 缩小 的实像，生活中的 照相机 就是利用这一原理工作的．（3）将发光体“F ”从图示位置向右移至A 点，要在光屏上再次成清晰的像，需将光屏向 右 移动．（4）当光屏上呈现清晰的像时，保持发光体“F ”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有 像比原来暗 ．【考点】凸透镜成像规律及其探究实验．【分析】（1）做凸透镜成像实验前，要调整发光体、凸透镜、光屏三者的中心在同一高度，使像成在光屏的中央；（2）物体在凸透镜的二倍焦距之外，成的像是倒立、缩小的实像，生活中的应用：照相机；（3）凸透镜成实像时：物近像远像变大；（4）用焦距相同、镜面直径较小的凸透镜，发光体发出的光透过凸透镜的光线少，据此分析现象．【解答】解：（1）由图知，使发光体“F ”、凸透镜、光屏三者的中心在同一高度，实验前应将光屏向下调整；（2）如图，发光体“F ”在二倍焦距之外，成的像是倒立、缩小的实像，生活中的照相机就是利用这一原理工作的；（3）将发光体“F ”从图示位置向右移至A 点，靠近凸透镜，像要远离，要在光屏上再次成清晰的像，需将光屏向右移动；（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为：（1）下；（2）缩小；照相机；（3）右；（4）像比原来暗．25．在“测定小灯泡电功率”的实验中，选用器材如下：2节干电池、额定电压为2.5V的小灯泡（额定功率小于1W）、电流表、电压表、滑动变阻器（20Ω 1A），开关和导线，图甲所示是小明没有连接完整的电路．（1）请你用笔画线代替导线，将图甲所示的电路连接完整．（2）正确连接好电路，闭合开关前，滑动变阻器滑片应置于最右（选填“左”或“右”）端．（3）小明闭合开关后，移动滑片，发现灯泡不亮，电流表无示数，电压表有示数，则该电路故障可能是灯泡断路．（4）小明排出故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，其值为0.26A，小灯泡的额定功率为0.65W．【考点】电功率的测量．【分析】（1）电压表与被测电路并联，电流表与被测电路串联，根据电源电压和小灯泡的额定功率等，可确定电表的量程；（2）闭合开关前，滑动变阻器滑片应置于阻值最大处，据此判断；（3）闭合开关，灯泡不亮，可能是灯泡短路、或灯泡断路、或灯泡之外电路存在断路；电流表无示数，说明电路断路；电压表有示数，说明电压表与电源两极相连，电压表并联电路之外不存在断路；综合分析可知，电路故障是灯泡断路．（4）由图可知，通过灯泡的电流为0.26A，又知道灯泡两端电压为2.5V时，根据P=UI求得灯泡的额定功率．【解答】解：（1）电流表串联在电路中．小灯泡正常发光的功率小于1W，由P=UI可知，I==0.4A，小灯泡正常放光的电流小于0.4A，电流表选择0～0.6A量程；电源为2节干电池，所以电压不超过3V，电压表并联在灯泡两端，选择0～3V量程．电路连接如下：。
2016年上海市中考物理试卷
绝密★启用前------------- 上海市 2016 年初中毕业一致学业考试在---------------- 物 理--------------------本试卷满分 90 分 , 考试时间 60 分钟 。
_此 一、选择题 ( 此题共8 小题 , 每题 2 分 , 共 16 分 。
每题中四个选项只有一个是正确的)___1. 以下粒子中 , 带负电的是___()_ __A.电子B. 中子___C. 质子D. 核子__--------------------, 这主假如依据声音有不一样的_卷 2. 我们能分辨女高音、女中音 号 _ ( )生考 _ A.响度B. 音调___C. 音色D. 振幅____3. 四冲程柴油机在工作过程中, 将内能转变成机械能的冲程是_____--------------------)_(_上_A . 吸气冲程B . 压缩冲程_ ___ _C. 做功冲程D . 排气冲程_ _____4. 以下各样单色光中 , 属于三原色光之一的是____( )____名 _A.紫光B. 红光 _姓 _ --------------------_答 C. 橙光D. 黄光__5. 汽车发动机常用水做冷却剂, 主假如由于水的__( )___A . 比热容较大B . 比热容较小___C. 密度较大D . 密度较小__-------------------- 10 厘米 , 若物理在光屏上所成的像离该透镜的距离大于30厘米,则_6. 某凸面镜的焦距为_题_物体离该透镜的距离可能为_校 ( )学 厘米B. 13 厘米业毕C. 23 厘米D. 33 厘米7. 将重为 G 的物体挂于测力计下 , 使它们以大小为 v 1 的速度向上做匀速直线运动 , 后以--------------------无大小为 v 2 的速度向下做匀速直线运动 , 且 v 1＞ v 2 。
已知前后两次测力计的示数分别为 F 1 、 F 2 , 若不计空气阻力 , 则()A . F 1可能大于 GB. F 2 可能小于 GC. F 1 必定大于 F 2D . F 1 必定等于 F 2-------------------- 第 1页（共 8页）效物理试卷8. 在如下图的电路中, 电源电压保持不变 , 开关 S 1 、 S 2 均闭合。
2016年上海市中考真题物理
2016年上海市中考真题物理一、选择题(每小题2分，共16分)1.下列粒子中，带负电的是( )A.电子B.中子C.质子D.核子解析：由原子结构的相关知识可知：原子是由带负电的电子和原子核组成的，原子核又是由带正电的质子和不带电的中子构成的。
所以原子中带负电的粒子是电子。
答案：A2.我们能分辨女高音、女中音，这主要是根据声音有不同的( )A.响度B.音调C.音色D.振幅解析：女高音和女中音不同的主要是音调，是由于声带振动的频率不同引起的。
答案：B3.在四冲程汽油机工作过程中，将内能转化成机械能的冲程是( )A.吸气冲程B.压缩冲程C.做功冲程D.排气冲程解析：在做功冲程中，两个气门关闭，活塞下行带动曲轴转动做功，气体的内能转化为机械能。
答案：C4.下列各种单色光中，属于三原色光之一的是( )A.紫光B.红光C.橙光D.黄光解析：用放大镜观察彩色电视画面，可以发现是由红、绿、蓝三种色光混合而成的，因此红、绿、蓝被称为色光的三原色。
答案：B5.汽车发动机常用水做冷却剂，主要是因为水的( )A.比热容较大B.比热容较小C.密度较大D.密度较小解析：汽车发动机工作时产生大量热量，这些热量如果不迅速转移，就可能损害发动机，因此利用水的比热容大的特点把这些热迅速吸收，使发动机的温度不致升得太高。
答案：A6.某凸透镜的焦距为10厘米，若物理在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜的距离可能为( )A.3厘米B.13厘米C.23厘米D.33厘米解析：凸透镜的焦距为10厘米，像距v=30cm＞2f=2×10cm，则物体离该透镜的距离2f＞u＞f，即20cm＞u＞10cm，所以u=13cm符合题意。
答案：B7.将重为G的物体挂于测力计下，使它们以大小为v1的速度向上做匀速直线运动，后以大小为v2的速度向下做匀速直线运动，且v1＞v2.已知前后两次测力计的示数分别为F1、F2，若不计空气阻力，则( )A.F1可能大于GB.F2可能小于GC.F1一定大于F2D.F1一定等于F2解析：物体两次都做匀速直线运动，拉力等于重力，由于物体的重力相同，因此拉力相等，即F1=F2。
2016年中考物理试题参考答案
物理参考答案及评分标准一、选择题：（每小题3分，共24分）题号 1 2 3 4 5 6 7 8 答案DBCBDABC二、填空题（每空1分，共14 分）9. 重力势能；动能；无规则 10. 振动；漫反射（或反射）；空气 11. 5； 10 12. 快；小 13. 61.8（或61.83）；相斥；相吸；吸力 三、作图题（每小题2分，共6分）14. 15. 16.四、实验探究题（除标注外，每空1分，共22分） 17.（1）吸热；不变；晶体 （2）0；固液共存态 18.（1）二力平衡（2）1.2；当压力大小相同时，接触面越粗糙，滑动摩擦力越大 （3）当接触面粗糙程度相同时，压力越大，滑动摩擦力越大 19.（1）右（2）16.4； 20；0.82 103（3）大；小杯子中的液体不能全部倒入量筒，测得液体体积偏小。
20.（1） (2分)（2）变大；变大 （3）0.32；0.8 五、简答题（共4分） 21．（每空1分，只要合理均可给分）问 题回 答风力发电由什么能转化为什么能？ 由机械能转化为电能 风力发电有哪些优点？节能、环保风力发电是利用什么原理来工作的？ 电磁感应现象（或磁生电现象） 为什么能看见风力发电机？ 光的漫反射风叶能转动起来说明了什么？ 力能改变物体的运动状态 …………………………………………火线零线 开关 A B C D六、计算题（第22题5分，第23题6分，第24题9分，共20分）22. 解：（1）()()N kg N kg g m m G 5321105.1/1010105⨯=⨯⨯+=+=……………………………………（2分）（2）N N G F 45105.1105.11.01.0⨯=⨯⨯=⨯= ………………(1分）W smN t FS t W P 54102.16031440105.1⨯=⨯⨯⨯===………………（2分）23. 解：（1）当滑片在a 端时。
V A R I U U 6203.0111=Ω⨯=== …………………………………（2分）（2）滑片在b 端时，R 2的阻值最大。
2016年上海市初中毕业统一学业考试物理试卷(含答案)
2016年上海市初中毕业统一学业考试理化试卷（满分150分，考试时间100分钟）物理部分考生注意：1、本试卷物理部分含五个大题。
2、答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题（共16分）1、下列粒子中，带负电的是A. 电子B. 中子C. 质子D. 核子2、我们能分辨女高音、女中音，这主要是根据声音有不同的A. 响度B. 音调C. 音色D. 振幅3、四冲程柴油机在工作过程中，将内能转化为机械能的冲程是A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程4、下列各种单色光中，属于三原色光之一的是A. 紫光B. 红光C. 橙光D. 黄光5、汽车发动机常用水做冷却剂，主要是因为水的A. 比热容较大B. 比热容较小C. 密度较大D. 密度较小6、某凸透镜的焦距为10厘米，若物理在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜的距离可能为A. 3厘米B. 13厘米C. 23厘米D. 33厘米7、将重为G的物体挂于测力计下，使它们以大小为v1的速度向上做匀速直线运动，后以大小为v2的速度向下做匀速直线运动，且v1>v2。
已知前后两次测力计的示数分别为F1、F2，若不计空气阻力，则A. F1可能大于GB. F2可能小于GC. F1一定大于F2D. F1一定等于F28、在图1所示的电路中，电源电压保持不变，电键S1、S2均闭合。
当电键S2由闭合到断开时，电路中A. 电压表V的示数变小B. 电流表A1的示数变大C. 电压表V示数与电流表A示数的比值变大D. 电压表V示数与电流表A示数的乘积变大二、填空题（共23分）9、家庭电路中，电视机与电灯是的（选择“串联”或“并联”）；电灯工作时消耗的是能；额定功率为0.5千瓦的用电器正常工作3小时，耗电度。
10、如图2所示，小明踢球时，球向上飞出，此现象主要表明力可以改变物体的（选择“运动状态”或“形状”）；以地面为参照物，球在上升过程中是的（选填“运动”或“静止”），其重力势能（选填“增大”、“不变”或“减小”）。

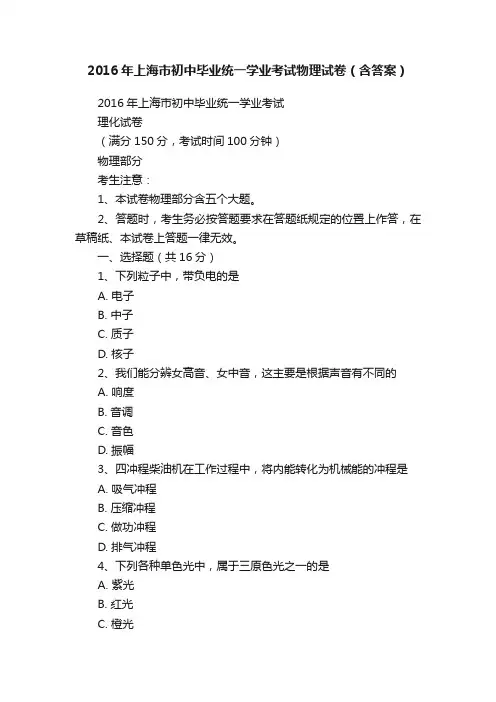

2016年上海市初中毕业统一学业考试物理试卷（含答案）
2016年上海市初中毕业统一学业考试物理试卷（含答案）2016年上海市初中毕业统一学业考试理化试卷（满分150分，考试时间100分钟）物理部分考生注意：1、本试卷物理部分含五个大题。
2、答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题（共16分）1、下列粒子中，带负电的是A. 电子B. 中子C. 质子D. 核子2、我们能分辨女高音、女中音，这主要是根据声音有不同的A. 响度B. 音调C. 音色D. 振幅3、四冲程柴油机在工作过程中，将内能转化为机械能的冲程是A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程4、下列各种单色光中，属于三原色光之一的是A. 紫光B. 红光C. 橙光D. 黄光5、汽车发动机常用水做冷却剂，主要是因为水的A. 比热容较大B. 比热容较小C. 密度较大D. 密度较小6、某凸透镜的焦距为10厘米，若物理在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜的距离可能为A. 3厘米B. 13厘米C. 23厘米D. 33厘米7、将重为G的物体挂于测力计下，使它们以大小为v1的速度向上做匀速直线运动，后以大小为v2的速度向下做匀速直线运动，且v1>v2。
已知前后两次测力计的示数分别为F1、F2，若不计空气阻力，则A. F1可能大于GB. F2可能小于GC. F1一定大于F2D. F1一定等于F28、在图1所示的电路中，电源电压保持不变，电键S1、S2均闭合。
当电键S2由闭合到断开时，电路中A. 电压表V的示数变小B. 电流表A1的示数变大C. 电压表V示数与电流表A示数的比值变大D. 电压表V示数与电流表A示数的乘积变大二、填空题（共23分）9、家庭电路中，电视机与电灯是的（选择“串联”或“并联”）；电灯工作时消耗的是能；额定功率为0.5千瓦的用电器正常工作3小时，耗电度。
10、如图2所示，小明踢球时，球向上飞出，此现象主要表明力可以改变物体的（选择“运动状态”或“形状”）；以地面为参照物，球在上升过程中是的（选填“运动”或“静止”），其重力势能（选填“增大”、“不变”或“减小”）。
2016年上海市中考物理试卷
2016年上海市中考物理试卷一、选择题（每小题2分，共16分）1.下列粒子中，带负电的是（）A.电子B.中子C.质子D.核子2.我们能分辨女高音、女中音，这主要是根据声音有不同的（）A.响度B.音调C.音色D.振幅3.在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（）A.吸气冲程B.压缩冲程C.做功冲程D.排气冲程4.下列各种单色光中，属于三原色光之一的是（）A.紫光B.红光C.橙光D.黄光5.汽车发动机常用水做冷却剂，主要是因为水的（）A.比热容较大B.比热容较小C.密度较大D.密度较小6.某凸透镜的焦距为10厘米，若物体在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜的距离可能为（）A.3厘米B.13厘米C.23厘米D.33厘米7.将重为G的物体挂于测力计下，使它们以大小为v1的速度向上做匀速直线运动，后以大小为v2的速度向下做匀速直线运动，且v1>v2．已知前后两次测力计的示数分别为F1、F2，若不计空气阻力，则（）A.F1可能大于GB.F2可能小于GC.F1一定大于F2D.F1一定等于F28.在如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中（）A.电压表V的示数变小B.电流表A1的示数变大C.电压表V示数与电流表A示数的比值变大D.电压表V示数与电流表A示数的乘积变大二、填空题（共23分）9.家庭电路中，电视机与电灯是的________（选择“串联”或“并联”）；电灯工作时消耗的是________能；额定功率为0.5千瓦的用电器正常工作3小时，耗电________度．10.如图所示，小明踢球时，球向上飞出，此现象主要表明力可以改变物体的________（选择“运动状态”或“形状”）；以地面为参照物，球在上升过程中是的________（选填“运动”或“静止”），其重力势能________（选填“增大”、“不变”或“减小”）．11.一壶水在炉火上加热，水温升高，其内能________（选填“增大”、“不变”或“减小”），改变物体内能有两种方式，这是通过________方式改变其内能的．2千克的水温度升高10∘C ，水吸收的热量为________焦．[c 水=4.2×103焦/(千克⋅∘C )]．12.某导体两端的电压为3伏时，10秒内通过导体横截面的电荷量为3库，通过该导体的电流为________安，这段时间内电流做功为________焦，该导体两端电压改变为6伏时，其电阻为________欧．13.质量为5千克的物体受到重力的大小为________牛、方向________，若该物体的体积为2×10−3米3，浸没在水中时受到浮力的大小为________牛．14.在如图所示的电路中，电源电压保持不变，闭合电键S ，发现只有两个电表的指针发生偏转，已知电阻R 1、滑动变阻器R 2中仅有一个出现了故障．①电路中的故障可能是________；②接着，移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了改变，则故障一定是________．15.如表记录了干燥空气在不同气压和温度时的密度，请依据表中的相关数据回答问题：．②干燥空气的密度与气压的关系是：________．③通常情况下，某地区冬季的气压比夏季高，则该地区冬季干燥空气的密度________夏季干燥空气的密度（选填“大于”、“等于”或“小于”）．三、作图题（共7分）16.在如图中，小球受到绳子的拉力F为2牛．用力的图示法画出拉力F．17.在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．18.根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．四、计算题（共26分）19.某物体做匀速直线运动，其s−t图象如图所示，求该物体的速度v．20.物体在30牛的水平拉力作用下沿拉力方向做匀速直线运动，5秒内前进了10米．求此过程中拉力做的功W和功率P．21.如图所示，柱形容器A和均匀柱体B置于水平地面上，A中盛有体积为6×10−3m3的水，B受到的重力为250N，B的底面积为5×10−2m2．(1)求A 中水的质量．(2)求B 对水平地面的压强．(3)现沿水平方向在圆柱体B 上截去一定的厚度，B 剩余部分的高度与容器A 中水的深度之比 B ′: 水为2:3，且B 剩余部分对水平地面的压强等于水对容器A 底部的压强，求B 的密度ρB ．22.在如图所示的电路中，电源电压保持不变．闭合电键S 后，电压表的示数为1伏，电流表的示数为0.1安．①求电阻R 1的阻值．②在移动变阻器R 2滑片P 的过程中，当电阻R 1两端的电压分别为U 0、8U 0时，变阻器R 2的电功率相等，求电源电压U ．五、实验题（共18分）23.实验室中，常用天平来测量物体的________，测量时应将砝码放在天平的________盘内．在如图中，弹簧测力计的量程为________牛，读数为________牛．24.在“探究杠杆平衡的条件”实验中，需记录动力、动力臂、________和阻力臂，为便于直接在杠杆上读出力臂的数值，应使杠杆在________位置保持平衡．在“探究平明镜成像的特点”实验中，为了能够找到像的位置________（选填“实”或“虚”），采用________作为平面镜．25.为了研究圆柱体浸入水的过程中水对容器底部的压强情况，某小组同学选用高度H 、底面积S 均不同的圆柱体A 和B 进行实验．如图所示，他们设法使圆柱体A 逐步浸入水中，测量并记录其下表面到水面的距离 及水对容器底部的压强p ，接着仅换用圆柱体B 重新实验，并将全部实验数据记录在表一中（实验中容器内水均未溢出）．表一：①分析比较实验序号________数据中p和 的关系及相关条件，可得出的初步结论是：同一圆柱体浸入水的过程中，当 <H时，p随 的增大而增大．②分析比较实验序号4、5与6或11与12数据中p和 的关系及相关条件，可得出的初步结论是：同一圆柱体浸入水的过程中，________．③由实验序号3与8或4与10的数据及相关条件，发现两圆柱体浸入水的过程中，存在 不同而p相同的现象．若用圆柱体A、B进一步实验，请在表二中填入拟进行实验的数据，使每一组实验中水对容器底部的压强p相同．表二第II组0.1826.小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、待测电阻R、电流表、电压表（只有0−3伏档完好）、滑动变阻器（标有“20Ω 2A”字样）、电键以及导线若干．实验中，小华正确连接断路，且使变阻器接入电路中的电阻最大，闭合电键时电表示数如图(a)、(b)所示．小华的实验记录②小华移动变阻器的滑片，观察到电表示数变化范围较小．然后他调整了电表的接入位置重新实验：(a)根据图中电表的示数等信息判断，在闭合电键时能否使变阻器接入电路中的电阻最大，并简述理由．(b)根据小华重新实验中所记录的一组数据（见表），计算待测电阻R x的阻值（精确到0.1欧）．答案1. 【答案】A【解析】据原子结构的相关基础知识可以确定带负电的微粒是哪一个．【解答】解：由原子结构的相关知识可知：原子是由带负电的电子和原子核组成的，原子核又是由带正电的质子和不带电的中子构成的．所以原子中带负电的粒子是电子．故选A．2. 【答案】B【解析】解决此题的关键是要知道声音的响度与声源振动的幅度有关，振动幅度越大，响度越大；音调的高低与发声体振动快慢有关，物体振动越快，音调就越高；发声体不同发出声音的音色一般不同．【解答】解：女高音和女中音不同的主要是音调，是由于声带振动的频率不同引起的．故选B．3. 【答案】C【解析】汽油机的四个冲程中只有两个冲程伴随有能量的转化．压缩冲程中活塞向上运动，汽油和空气的混合物被压缩，内能增大，温度升高，活塞运动的动能转化为混合气体的内能；做功冲程中，火花塞冒出电火花，将混合气体点燃，混合气体剧烈燃烧，产生高温高压的燃气，推动活塞运动，燃气的内能转化为活塞运动的动能．【解答】解：在做功冲程中，两个气门关闭，活塞下行带动曲轴转动做功，气体的内能转化为机械能；故选：C．4. 【答案】B【解析】彩色电视机荧屏上呈现各种颜色是由红绿蓝三色色光合成的，红、绿、蓝三种色光叫色光的三原色．【解答】解：用放大镜观察彩色电视画面，可以发现是由红、绿、蓝三种色光混合而成的，因此红、绿、蓝被称为色光的三原色．故选B．5. 【答案】A【解析】水的比热容较大，质量相同的水和其它液体相比较，升高相同的温度时，吸收的热量多；吸收或放出相同的热量时，温度变化较小，因此常用来做冷却剂、取暖剂、防冻剂等．【解答】解：汽车发动机工作时产生大量热量，这些热量如果不迅速转移，就可能损害发动机，因此利用水的比热容大的特点把这些热迅速吸收，使发动机的温度不致升得太高．故选A．6. 【答案】B【解析】(1)凸透镜成像的三种情况：u>2f，成倒立、缩小的实像，2f>v>f．2f> u>f，成倒立、放大的实像，v>2f．u<f，成正立、放大的虚像．(2)实像用光屏能接到，虚像用光屏呈接不到．【解答】解：凸透镜的焦距为10厘米，像距v=30cm>2f=2×10cm，则物体离该透镜的距离2f>u>f，即20cm>u>10cm，所以u=13cm符合题意．故选B．7. 【答案】D【解析】弹簧测力计拉着同一物体竖直向上运动时，竖下方向上物体受到拉力和重力作用，拉力和重力是一对平衡力．【解答】解：物体两次都做匀速直线运动，拉力等于重力，由于物体的重力相同，因此拉力相等，即F1=F2．故ABC错误，D正确．故选D．8. 【答案】C【解析】当电键S1、S2均闭合时，R1与R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R1支路的电流；当电键S2断开时，电路为R1的简单电路，电压表测电源的电压，两电流表均测通过R1的电流，根据电源的电压可知电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过R1电流的变化，根据并联电路的电流特点可知干路电流的变化，然后判断选项得出答案．【解答】解：当电键S1、S2均闭合时，R1与R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R1支路的电流；当电键S2断开时，电路为R1的简单电路，电压表测电源的电压，两电流表均测通过R1的电流，因电源电压保持不变，所以，电压表V的示数不变，故A错误；因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，即电流表A1的示数不变，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，则电压表V示数与电流表A示数的比值变大，电压表V示数与电流表A示数的乘积变小，故C 正确、D错误．故选C．9. 【答案】并联,电,1.5【解析】(1)并联电路中的用电器是互不影响的．(2)电流做功的过程就是消耗电能的过程；(3)据公式W=Pt计算即可得到电能．【解答】解：家庭电路中，电视机与电灯是互不影响的，所以是并联的关系；电灯工作时是电流做功的过程，也是消耗电能的过程；此时消耗的电能是：W=Pt=0.5kW×3 =1.5kW⋅ ；故答案为：并联；电；1.5；10. 【答案】运动状态,运动,增大【解析】(1)力的作用效果是改变物体的形状和改变物体的运动状态；物体运动状态的改变指：物体方向的改变和物体速度的改变；(2)若物体的位置相对于所选择的参照物发生了变化，我们就说物体是运动的，若是位置没有变化就说物体是静止的；(3)重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．【解答】解：(1)在力的作用下，球向上飞出过程中，运动方向和速度都发生了变化，也就是力改变了球的运动状态；(2)球在上升过程中，以地面为参照物，球与地面的位置发生了变化，所以球是运动的；(3)球向上运动的过程中，质量不变，速度减小、动能减少；但所处高度增加、重力势能增大．故答案为：运动状态；运动；增大．11. 【答案】增大,热传递,8.4×104【解析】(1)内能与物体的质量、温度以及状态有关；(2)改变物体内能有两种方法，一是做功，二是热传递，做功是能量的转化，而热传递是能量的转移；(3)已知水的比热容、质量和升高的温度，可利用公式Q=cm△t计算水吸收的热量．【解答】解：当物体的状态和质量均不变时，温度升高，内能增加；因此一壶水在炉火上加热，水温升高，其内能增大；该过程是通过热传递改变水的内能的；水吸收的热量：Q=cm(t−t0)=4.2×l03J/(kg⋅∘C)×2kg×10∘C=8.4×104J．故答案为：增大；热传递；8.4×104．12. 【答案】0.3,9,10【解析】已知10秒内通过某导体横截面的电荷量，根据I=Qt求出通过的电流，根据欧姆定律求出导体的电阻，再根据W=UIt=UQ求出电流做的功．【解答】解：通过该导体的电流：I=Qt =3C10s=0.3A；由I=UR 可得，导体的电阻：R=UI=3V0.3A=10Ω；电流做的功：W=UIt=UQ=3V×3C=9J；因为导体的电阻与材料、长度以及横截面积有关，与导体两端电压以及通过的电流无关，因此当导体两端电压改变为6伏时，其电阻仍为10Ω．故答案为：0.3；9；10．13. 【答案】49,竖直向下,19.6【解析】①利用G=mg计算物体的重力，重力的方向总是竖直向下的；②物体浸没在水中时，排开水的体积等于其自身体积，根据阿基米德原理求出物体浸没时受到的浮力．【解答】解：①物体的重力：G=mg=5kg×9.8N/kg=49N，方向竖直向下；②它浸没在水中时受到的浮力：F 浮=ρ水gV排=ρ水gV=1.0×103kg/m3×9.8N/kg×2×10−3m3=19.6N．故答案为：49；竖直向下；19.6．14. 【答案】R1开路或R1短路,R1短路【解析】已知电阻R1、滑动变阻器R2中仅有一个出现了故障，分别列举可能出现的4种情况：电阻R1开路；电阻R1断路；滑动变阻器开路；滑动变阻器短路，所发生的现象与题目对比，符合的即为可能出现的故障．【解答】解：①若电阻R1开路，两个电压表的正负接线柱通过变阻器、导线接在电源正负极上，电压表有示数；电压表的电阻无限大，使得电路中的电流为0，电流表无示数，两个表有示数；若电阻R1短路，电压表V1无示数；电压表V通过导线接在电源上，电流表测量通过变阻器的电流，二者都有示数，两个表有示数；若滑动变阻器开路，电压表V1无示数，电流表无示数；电压表V的正负接线柱通过导线接在电源正负极上，电压表有示数，只有一个表有示数；若滑动变阻器短路，两个电压表测量的都电源的电压，都有示数；电流表测量的是通过电阻R1的电流，也有示数，三个表都有示数；综上，电路中的故障可能是电阻R1开路或若电阻R1短路；②若电阻R1开路，电压表与变阻器串联，电压表V1示数始终接近电源电压，电流表无示数，电压表V为电源电压不变；若R1短路，电压表V1示数为0，电压表V示数为电源电压，而电压表测通过变阻器的电流，当移动R2滑片P时，由欧姆定律，电流表示数发生变化．所以，移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定是R1短路．故答案为：①R1开路或R1短路；②R1短路．15. 【答案】1.30,气压越大，密度越大,大于【解析】空气的密度受气压、温度的影响明显，对数据进行分析后回答相关问题．【解答】解：由实验数据知，①当温度为5∘C、气压为104000帕时，干燥空气的密度为1.30千克/米3；②当温度一定时，随气压的增大，空气密度逐渐增大，所以干燥空气的密度与气压的关系是：气压越大，密度越大；③当气压一定时，温度越高，空气密度越小；反之，温度越低，气压越大．所以该地区冬季干燥空气的密度大于夏季干燥空气的密度．故答案为：①1.30；②气压越大，密度越大；③大于．16. 【答案】【解析】要解决此题需要掌握力的图示的画法：将力的大小、方向、作用点表示在图上．在画力的图示时，一定要注意画出标度．【解答】解：可设标度为1N．小球受拉力的作用点在绳与球相连处，并且方向沿绳向上，大小为2N．17. 【答案】解：由图可知，入射角等于50∘，根据光的反射定律可知，反射角也等于50∘；图中法线已画出，根据反射角等于入射角，然后在法线右侧画出反射光线OB，并标明反射角的度数．如图所示：【解析】①根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线并标出反射角．②要掌握入射角和反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角．【解答】解：由图可知，入射角等于50∘，根据光的反射定律可知，反射角也等于50∘；图中法线已画出，根据反射角等于入射角，然后在法线右侧画出反射光线OB，并标明反射角的度数．如图所示：18. 【答案】解：螺线管的右端为N极，磁感线从磁体的N极出发，回到S极，所以可以确定螺线管周围磁场的方向是从左向右的．当小磁针静止时，根据磁极间作用规律可知，靠近电磁铁N极的一定是小磁针的S极，由此可知小磁针的右下端为N极．根据螺线管的右端为N极，以及线圈的绕向利用安培定则可以确定螺线管中电流是从螺线管的左端流入右端流出．根据电流方向与电源正负极之间的关系：在电源外部电流从正极流出，回到负极，可以确定电源的正负极：左端为正极，右端为负极．如下图所示：【解析】利用螺线管的右端为N极，结合磁感线的特点和磁极间作用规律可以确定磁感线的方向和小磁针的N、S极．利用线圈的绕向和螺线管的N、S极，结合安培定则可以确定螺线管中电流的方向，进一步可以得到电源的正负极．【解答】解：螺线管的右端为N极，磁感线从磁体的N极出发，回到S极，所以可以确定螺线管周围磁场的方向是从左向右的．当小磁针静止时，根据磁极间作用规律可知，靠近电磁铁N极的一定是小磁针的S极，由此可知小磁针的右下端为N极．根据螺线管的右端为N极，以及线圈的绕向利用安培定则可以确定螺线管中电流是从螺线管的左端流入右端流出．根据电流方向与电源正负极之间的关系：在电源外部电流从正极流出，回到负极，可以确定电源的正负极：左端为正极，右端为负极．如下图所示：19. 【答案】该物体的速度v为2m/s．【解析】从s−t图象中任意读出某一时间对应的路程或某一路程对应的时间，利用v=st即可求解速度．【解答】解：由图可知，当t=6s时，物体通过的路程s=12m，则物体的速度：v=st =12m6s=2m/s．20. 【答案】此过程中拉力做的功为300J，功率为60W．【解析】知道水平拉力的大小和前进的距离，根据W=Fs求出拉力做的功，根据P=Wt求出功率的大小．【解答】解：拉力做的功：W=Fs=30N×10m=300J，拉力的功率：P=Wt =300J5s=60W．21. 【答案】（1）A中水的质量为6kg．; （2）B对水平地面的压强为5000Pa．; （3）B的密度为1.5×103kg/m3．【解析】(1)知道水的体积和密度，利用m=ρV求水的质量；; （2）B对水平地面的压力等于B的重力，利用压强公式求B对水平地面的压强；; (3)求出剩余部分对地面的压强p B′=ρB g B′，而水对容器底的压强p水=ρ水g 水，由题知，为B剩余部分对水平地面的压强等于水对容器A底部的压强， B′: 水=2:3，据此求B的密度．【解答】解：(1)水的体积：V水=6×10−3m3，根据ρ=mV可得水的质量：m水=ρ水V水=1×103kg/m3×6×10−3m3=6kg；; （2）B对水平地面的压力：F B=G B=250N，B对水平地面的压强：p B=F BS B =250N5×10m=5000Pa；; (3)剩余部分对地面的压强：p B′=F B′S B =ρB S B g B′S B=ρB g B′，水对容器底的压强：p 水=ρ水g水，B′:水=2:3，因为B剩余部分对水平地面的压强等于水对容器A底部的压强，所以ρB g B′=ρ水g 水，ρB=水B′ρ水=32ρ水=32×1×103kg/m3=1.5×103kg/m3．答：（1）A中水的质量为6kg．（2）B对水平地面的压强为5000Pa．（3）B的密度为1.5×103kg/m3．22. 【答案】①电阻R1的阻值为10Ω；②电源电压为9U0．【解析】①由图知，R1与R2串联，电流表测电路中电流，电压表测R1两端电压，由欧姆定律计算R1的阻值；②由串联电路特点、欧姆定律和电功率的计算公式，根据两次R2的电功率相等列式计算电源电压．【解答】解：①由图知，R1与R2串联，电流表测电路中电流，电压表测R1两端电压，由I=UR可得R1的阻值：R1=U1I1=1V0.1A=10Ω；②由串联电路的电压特点知，当电阻R1两端的电压分别为U0时，滑动变阻器R2两端的电压：U2′=U−U1′=U−U0，电流：I2′=I1′=U1′R1=U0R1，同理，当电阻R1两端的电压分别为8U0时，滑动变阻器R2两端的电压：U2″=U−U1″=U−8U0，电流：I2″=I1″=U1″R1=8U0R1，两次变阻器R2的电功率相等，由P=UI有：U2′I2′=U2″I2″，即：(U−U0)U0R1=(U−8U0)8U0R1，解得：U=9U0．23. 【答案】质量,右,0∼5,2.4【解析】了解天平的作用及基本使用规则；会观察弹簧测力计的量程、分度值，并根据指针位置读数，可直接做出解答．【解答】解：实验室中，常用天平来测量物体的质量，测量时应将砝码放在天平的右盘内，把被测物体放在天平的左盘内．在如图中，弹簧测力计的量程为0∼5牛，分度值为0.2N，其读数为2.4牛．故答案为：质量；右；0∼5；2.4．24. 【答案】阻力,水平,虚,玻璃板【解析】(1)掌握杠杆平衡条件：F1L1=F2L2，据此确定需要测量的物理量；杠杆在水平位置平衡，力臂在杠杆上，便于在杠杆上直接读取力臂；(2)实像可以在光屏上承接到，而虚像则不能；探究平面镜成像实验中用透明的玻璃板代替平面镜，同时能看到成像物体的像和镜后和像对比的物体，便于确定像的位置，便于比较物像大小关系．【解答】解：(1)根据杠杆的平衡条件：F1L1=F2L2可知，在“探究杠杆平衡的条件”实验中，需记录动力、动力臂、阻力和阻力臂；为了在杠杆上直接读出力臂大小，实验时应使杠杆在水平位置平衡；(2)平面镜所成的像不能用光屏承接，所以平面镜所成的像是虚像；在“探究平面镜成像的特点”实验中，用透明的玻璃板代替平面镜，在物体一侧，既能看到蜡烛A的像，也能看到代替蜡烛A的蜡烛B，便于确定像的位置．故答案为：阻力；水平；虚；玻璃板．25. 【答案】1、2与3或7、8、9与10,当 ≥H时，P不随 而变化【解析】本题的关键是对表格所记录的实验数据进行分析，根据题目的要求，寻找普遍性的规律，解答过程中要注意控制变量法的运用，以及液体内部压经规律等知识的相互联系等．【解答】解：①分析比较实验序号1、2与3或7、8、9与10数据中p和 的关系及相关条件，可得出的初步结论是：同一圆柱体浸入水的过程中，当 <H时，p随 的增大而增大．②分析比较实验序号4、5与6或11与12数据中p和 的关系及相关条件，可得出的初步结论是：同一圆柱体浸入水的过程中，当 ≥H时，P不随 的改变而改变；③由实验序号3与8或4与10的数据及相关条件，发现两圆柱体浸入水的过程中， 不同而p相同，序号3中，S A=0.03m2，A的下表面到水面的距离 A=0.20m，圆柱体A浸入水中的体积：V A浸=S A A=0.03m2×0.20m=0.006m3；序号8中，S B=0.05m2，B的下表面到水面的距离 B=0.12m，圆柱体B浸入水中的体积：V B浸=S B B=0.05m2×0.12m=0.006m3；比较可知，V A浸=V B浸，此时水对容器底部的压强p相等；同理，计算实验序号4与10中两圆柱体浸入水中的体积，也可以得到：当两圆柱体浸入水中的体积相等时，水对容器底部的压强p相等．根据上面的规律来计算表二中所缺的数据：第I组，S A=0.03m2，S B=0.05m2，已知 A=0.10m，由上面的规律可知，当水对容器底部的压强p相等时，需满足S A A=S B B；所以， B= A S AS B =0.10m×0.03m20.05m=0.06m；第II组，S A=0.03m2，S B=0.05m2，已知 B′=0.18m，由上面的规律可知，当水对容器底部的压强p相等时，需满足S A A′=S B B′，所以， A′=S B B′S A =0.05m2×0.18m0.03m2=0.30m．故答案为：①1、2、与3或7、8、9与10；②当 ≥H时，P不随 而变化；②(a)故闭合电键时不能将变阻器接入电路中的电阻最大，因此时变阻器的电压超过了电压表的量程；(b)待测电阻为15.3Ω．【解析】①搞清电压表、电流表的分度值，正确读出电压表、电流表的示数，由欧姆定律求出变阻器的电压，根据串联电路电压的特点求电源电压，由电压为2伏的整数倍且保持不变，最终确定电压的大小；②(a)移动变阻器的滑片，观察到电表示数变化范围较小．然后他调整了电表的接入位置，据此判断出电表为电压表，因原电路电路连接正确，故电压表并联在变阻的两端；求出此时变阻的电压与3V比较，确定答案；(b)根据电压表改接后的读数，由串联电路电压的特点求出定值电阻的电压U′定，根据欧姆定律求待测电阻R x的阻值．【解答】解：①电压表、电流表均选用小量程，分度值分别为0.1V、0.02A，电压表示数。
(完整)上海市2016年中考物理真题试题(含答案),推荐文档
2016 年上海市初中毕业统一学业考试理化试卷（满分 150 分，考试时间 100 分钟）物理部分考生注意：1、本试卷物理部分含五个大题。
2、答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题（共 16 分）1、下列粒子中，带负电的是A. 电子B. 中子C. 质子D. 核子2、我们能分辨女高音、女中音，这主要是根据声音有不同的A. 响度B. 音调C. 音色D. 振幅3、四冲程柴油机在工作过程中，将内能转化为机械能的冲程是A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程4、下列各种单色光中，属于三原色光之一的是A. 紫光B. 红光C. 橙光D. 黄光5、汽车发动机常用水做冷却剂，主要是因为水的A. 比热容较大B. 比热容较小C. 密度较大D. 密度较小6、某凸透镜的焦距为 10 厘米，若物理在光屏上所成的像离该透镜的距离大于 30 厘米，则物体离该透镜的距离可能为A. 3 厘米B. 13 厘米C. 23 厘米D. 33 厘米7、将重为 G 的物体挂于测力计下，使它们以大小为 v1的速度向上做匀速直线运动，后以大小为 v2的速度向下做匀速直线运动，且 v1>v2。
已知前后两次测力计的示数分别为F1、F2，若不计空气阻力，则A. F1可能大于GB. F2可能小于GC. F1一定大于 F2D. F1一定等于 F28、在图 1 所示的电路中，电源电压保持不变，电键 S1、S2 均闭合。
当电键 S2 由闭合到断开时，电路中A.电压表 V 的示数变小B.电流表 A1 的示数变大C.电压表 V 示数与电流表 A 示数的比值变大D.电压表 V 示数与电流表 A 示数的乘积变大二、填空题（共 23 分）9、家庭电路中，电视机与电灯是的（选择“串联”或“并联”）；电灯工作时消耗的是能；额定功率为 0.5 千瓦的用电器正常工作 3 小时，耗电度。
10、如图 2 所示，小明踢球时，球向上飞出，此现象主要表明力可以改变物体的（选择“运动状态”或“形状”）；以地面为参照物，球在上升过程中是的（选填“运动”或“静止”），其重力势能（选填“增大”、“不变”或“减小”）。
2016上海中考物理试卷
一、选择题（每题1分，共5分）1.下列粒子中，带负电的是（）A.电子B.中子C.质子D.核子2.我们能分辨女高音、女中音，这主要是根据声音有不同的（）A.响度B.音调C.音色D.振幅3.在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（）A.吸气冲程B.压缩冲程C.做功冲程D.排气冲程4.下列各种单色光中，属于三原色光之一的是（）A.紫光B.红光C.橙光D.黄光5.汽车发动机常用水做冷却剂，主要是因为水的（）A.比热容较大B.比热容较小C.密度较大D.密度较小由于无法获取完整的试卷内容，我建议您查找更多资源以获得完整的模拟测试体验。
您可以通过教育相关的网站或图书馆资源来寻找这些题目。
我将为2016年上海中考物理试卷继续编写剩余的题型，包括专业设计题、概念解释题和附加题。
由于无法获取原试卷的具体内容，我将根据中考物理的常见题型和知识点，自行设计这些题目。
八、专业设计题（每题2分，共10分）1.设计一个实验来验证牛顿第一定律。
2.设计一个电路，使用一个开关来控制两个灯泡，要求开关打开时，两个灯泡都能亮。
3.设计一个简易的气压计，并解释其工作原理。
4.设计一个实验来测量物体的密度。
5.设计一个装置，能够演示光的折射现象。
九、概念解释题（每题2分，共10分）1.解释什么是能量守恒定律，并给出一个日常生活中的例子。
2.解释什么是电磁感应，简述其发现者及其重要性。
3.解释什么是压强，它是如何计算的？4.简述牛顿的万有引力定律，并解释其对天体物理学的影响。
5.解释什么是相对论，并简述其基本原理。
十、附加题（每题2分，共10分）1.讨论太阳能作为一种可再生能源的优缺点。
2.分析声音在不同介质中的传播速度差异。
3.讨论在太空中，物体是如何运动的，与地球上的运动有何不同。
4.分析为什么在潮湿的天气里，物品干燥得比较慢。
5.讨论电磁波在通信技术中的应用。
一、选择题答案1.A2.B3.C4.B5.A二、判断题答案（由于无法获取原试卷内容，无法提供答案）三、填空题答案（由于无法获取原试卷内容，无法提供答案）四、简答题答案（由于无法获取原试卷内容，无法提供答案）五、应用题答案（由于无法获取原试卷内容，无法提供答案）六、分析题答案（由于无法获取原试卷内容，无法提供答案）七、实践操作题答案（由于无法获取原试卷内容，无法提供答案）1.物质与能量物质的基本组成（粒子、原子、分子）能量守恒定律内能与机械能的转化2.力学牛顿运动定律力的合成与分解摩擦力、弹力、重力3.电磁学静电学原理电流与电路磁场与电磁感应4.波动与光学声波的性质光的折射、反射、衍射光谱与颜色5.热学热量的传递方式气体定律相变与热容量6.实验技能实验设计原则数据收集与分析误差分析与不确定度各题型知识点详解及示例：1.选择题考察对物理概念、原理的理解和应用。
2016年上海市中考真题物理
12.某导体两端的电压为 3 伏时，10 秒内通过导体横截面的电荷量为 3 库，通过该导体的电 流为________安，这段时间内电流做功为________焦，该导体两端电压改变为 6 伏时，其 电阻为________欧. 解析：通过该导体的电流：I= =10Ω； 电流做的功：W=UIt=UQ=3V×3C=9J；因为导体的电阻与材料、长度以及横截面积有关， 与导体两端电压以及通过的电流无关，因此当导体两端电压改变为 6 伏时，其电阻仍为 10Ω。 答案：0.3 9 10 13.质量为 5 千克的物体受到重力的大小为________牛、方向________，若该物体的体积为 2×10﹣3 米 3，浸没在水中时受到浮力的大小为________牛。 解析：①物体的重力：G=mg=5kg×9.8N/kg=49N，方向竖直向下；②它浸没在水中时受到 的浮力：F 浮=ρ 水 gV 排=ρ 水 gV=1.0×103kg/m3×9.8N/kg×2×10﹣3m3=19.6N。 答案：49 竖直向下 19.6 14.在如图所示的电路中，电源电压保持不变，闭合电键 S，发现只有两个电表的指针发生 偏转，已知电阻 R1、滑动变阻器 R2 中仅有一个出现了故障。 ①电路中的故障可能是________； ②接着，移动变阻器 R2 的滑片 P，只观察到一个电表的示数发生了改变，则故障一定是 ________。
解析：女高音和女中音不同的主要是音调，是由于声带振动的频率不同引起的。 答案：B 3.在四冲程汽油机工作过程中，将内能转化成机械能的冲程是( A.吸气冲程 B.压缩冲程 C.做功冲程 D.排气冲程 )
解析：在做功冲程中，两个气门关闭，活塞下行带动曲轴转动做功，气体的内能转化为机 械能。 答案：C 4.下列各种单色光中，属于三原色光之一的是( A.紫光 B.红光 C.橙光 D.黄光 )
