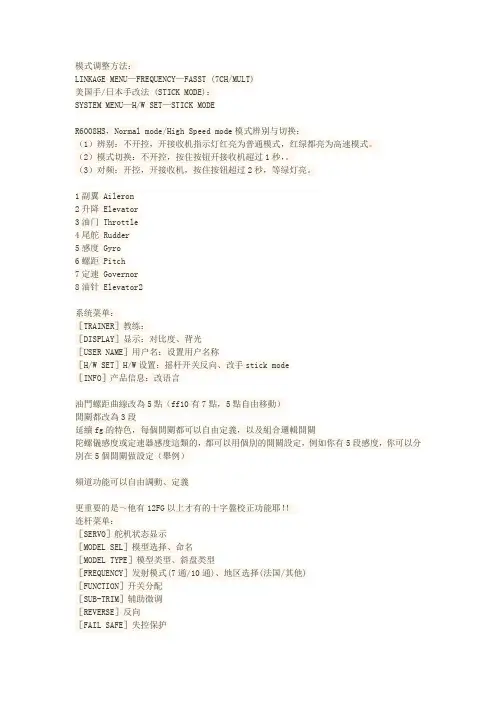

futeba T8fg 遥控器说明书简要注释

模式调整方法:LINKAGE MENU—FREQUENCY—FASST (7CH/MULT)美国手/日本手改法 (STICK MODE):SYSTEM MENU—H/W SET—STICK MODER6008HS,Normal mode/High Speed mode模式辨别与切换:(1)辨别:不开控,开接收机指示灯红亮为普通模式,红绿都亮为高速模式。
(2)模式切换:不开控,按住按钮开接收机超过1秒,。
(3)对频:开控,开接收机,按住按钮超过2秒,等绿灯亮。
1副翼 Aileron2升降 Elevator3油门 Throttle4尾舵 Rudder5感度 Gyro6螺距 Pitch7定速 Governor8油针 Elevator2系统菜单:[TRAINER]教练:[DISPLAY]显示:对比度、背光[USER NAME]用户名:设置用户名称[H/W SET]H/W设置:摇杆开关反向、改手stick mode[INFO]产品信息:改语言油門螺距曲線改為5點(ff10有7點,5點自由移動)開關都改為3段延續fg的特色,每個開關都可以自由定義,以及組合邏輯開關陀螺儀感度或定速器感度這類的,都可以用個別的開關設定,例如你有5段感度,你可以分別在5個開關做設定(舉例)頻道功能可以自由調動、定義更重要的是~他有12FG以上才有的十字盤校正功能耶!!连杆菜单:[SERVO]舵机状态显示[MODEL SEL]模型选择、命名[MODEL TYPE]模型类型、斜盘类型[FREQUENCY]发射模式(7通/10通)、地区选择(法国/其他)[FUNCTION]开关分配[SUB-TRIM]辅助微调[REVERSE]反向[FAIL SAFE]失控保护[END POINT]行程调整EPA[THR CUT]发动机熄火[IDLE DOWN]降低怠速速度[SWASH RING]斜盘调圆[SWASH]斜盘设置、总距周期距行程、斜盘动作精确调整[T1-T4 SET]电子微调设置[DATA RESET]数据重置模型菜单:(一)常用用功能[SERVO]舵机状态显示[CONDITION]飞行模式开关分配、飞行模式切换延迟等[DUAL RATE]双重比率[PROG. MIX]混控程序[PITH CURVE]螺距曲线[THR CURVE]油门曲线[THR HOLD]油门锁定[SWASH MIX]斜盘混控[THR MIX]油门混控[PIT-->RUD]尾舵混控[FUEL MIX]油针混控[GYRO]陀螺仪[GOVERNOR]定速器(二)固定翼用功能(不玩固定翼,不太懂这个):THR DELAY]油门延迟[AIL DIFF.]不懂[FLAP SET.]不懂[AIL CMBFLP]不懂[AIL RUD]副翼――>尾舵[CAMBER MIX]不懂[ELE CAMBER]不懂[CMBFLP ELE]不懂[RUD AIL]尾舵――>副翼[RUD ELE]尾舵――>升降[SNAP ROLL]不懂[AIRBRAKE]空气闸[FUEL MIX]油针混控[GYRO]陀螺仪[MOTOR]马达(三)直升机功能[PIT CURVE]螺距曲线、悬停最高最低螺距微调[THR CURVE]油门曲线、油门微调[THR HOLD]油门锁定、舵机延迟[SWASH MIX]斜盘混控[THR MIX]油门混控[PIT to NEEDLE]螺距->油针混控[PIT to RUDD]螺距->尾舵混控[GYRO]陀螺仪[GOVERNOR]定速器计时器设置:在主界面上分别点击ST1、ST2进入,设定报警时间、计时归零、开关分配等键盘锁定:在主界面按住S1超过1秒,则锁定键盘;再次按住S1超过1秒,则取消锁定。
TFR8SB说明书

TFR8SB 说明书1 介绍1.1 兼容性1.1.1 兼容系统2.4G Futaba FASST系统(7通和Multi模式):6EX, 7C, TM-7, TM-8, T8FG, T10C, TM-10,T10CG, T12Z, T12FG, TM-14, T14MZ 等。
1.1.2 在SB端口兼容舵机Futaba S-BUS 舵机,FrSky D12MB舵机1.2 参数模式:TFR8SB(8通FASST兼容接收机带RSSI和SB端口)大小:44.5*27.5*17mm重量:11.5g工作电压范围:3.5-10V工作温度范围:-10℃-80℃舵机帧率:14ms(FS-正常模式)7ms(HS-高速模式)1.3 特征:1)兼容2.4G FASST 系统(7通模式/Multi模式)2)SB 端口兼容Futaba S.BUS舵机和FrSky D12MB舵机。
没有接收机通道限制(除控本身限制)和阻止不匹配舵机通道连接。
3)RSSI输出4)两种可选择的失控保护(控本身的或者TFR8SB侧端的)5)S.BUS 舵机/在TFR8SB上设置的S.BUS 兼容舵机通道6)提高灵敏度和稳定性7)工作温度范围变宽,适用于所有类型模型8)固件可升级2.安装2.1对码过程:打开控,按住接收机上F/S按钮同时接电源,红灯灭,绿灯亮,对码成功,接收机正常工作。
2.2设置失控保护:打开控,按住TFR8-SB接收机的F/S按键并接电源。
当接收机上的红灯灭,绿灯长亮时,说明对码成功。
TFR8-SB接收机有两个可选择的失控保护选项:一种是兼容控上本身的失控保护设置,第二种在接收机上设置失控保,如果没有关闭控上原有的失控保护,TFR8-SB将优先使用控上自带的失控保护。
2.2.1 在控上使用原有的失控保护设置:如果没有关闭原有控上的失控保护,TFR8-SB将使用控本身的失控保护。
2.2.2 在TFR8-SB上设置失控保护:TFR8-S 支持全通道失控保护功能,下面是TFR8-SB设置失控保护的步骤:1) TFR8-SB接收机对码成功后,进入控的设置菜单,关闭控上原来的失控保护设置;2)在TFR8-SB接收机的任意通道设置任意值的失控保护;3)从控上把舵杆设置到某一位置,然后按住TFR8-SB接收机的F/S按键,当接收机上的绿灯闪两下,这个位置就被存下来了,表明失控保护设置成功。
T8FG使用说明书

T8FG 使用说明书14-通道无线电控制系统P26页操作模式选择(R6208SB)接收器在出厂时设置的模式是“常规模式”,更改模式请按以下步骤:更改操作模式连接/模式按钮LED1.关掉接收器。
1.长按连接/模式按钮并打开接收器。
按住按钮大于1秒,LED灯开始闪烁显示电流状态。
2.放开按钮。
3.关掉接收器。
通过此操作可以改变操作模式。
确认操作模式打开接收器后通过观察LED灯检查操作模式。
如有可能请确认在接收器操作时旁边没有FASST 发报(射)机。
1.当打开接收器时,红色显示在“Normal mode 常规模式“2.一开始闪烁成绿色和红色(成为橙色),此时是“high speed mode高速模式”.2秒后,变成红色。
如果在附近有运行的FASST 发射机时,红色灯会在显示下表内容之前短暂地显示上述的情况。
LED指示(R6208SB)绿色红色状态OFF关稳定无信号接收稳定 OFF关正在接收信号闪烁 OFF关正在接收信号,但是信号不匹配(操作模式选择)打开接收器连接/模式按钮 0秒 1秒按住 0-1秒大于1秒功能无功能在常规和高速之间改变模式(LED状态)闪烁显示电流状态稳定表示模式已改变红色闪烁= 常规模式红色稳定= 常规绿色/红色闪=高速模式绿色/红色稳定=高速(1秒后变成红色)P27页S.BUS舵机频道设置(R6208SB)可以通过使用S.BUS相容的接收器、一个SBC-1频道更换或一个CIU-2 USB 系列接口来执行S.BUS伺服频道设置。
频道设置1.把附件的短路插头连接到接收器的数据插口。
*只有在设置S.BUS伺服频道时才能把附件的短路插头连接到接收器的数据插口上。
通常时不要连接这个插头。
2.把S.BUS接口按照你所想要设置的频道连接到常规系统的输出接头上(1~8)。
输出接头频道设置模式A 模式B1 1 92 2 103 3 114 4 125 5 136 6 147 7 158 8 16*频道设置模式A(频道1~8设置模式)或频道设置模式B(频道9~16设置模式)可以设置3.打开接收器*打开接收器后,模式A中的频道设置立刻就完成了。
ATF8(8mmFeeder)

或直接与本公司联系。 (4) 对于不符合操作规程等的操作造成的损害,除(3)项的原因以外,一概不负任何责任,敬请了解。
注意
为了让您安全地使用机器
请实际使用贴片机及其附属装置(以下简称机器)的操作人员和维修人员仔细阅读以下的有关安全 的注意事项,以免在使用时不发生受伤事故。 在本使用说明书中的「有关安全的注意事项」中所写的内容有可能一部分不属于用户您购买的商 品规格。 另外,为了让您能充分理解本使用说明书和产品的警告标牌内容,我们把警告显示分为以下几类 进行说明。请充分理解这些内容,并遵照有关指示进行操作。
进行更换。
用途
1. 请不要把本机器使用于本来用途以外。如果在用途以外进行使用的话,本公司不负任何责任。 2. 请不要改造机器。对于因机器改造而发生的事故,本公司不负任何责任。
教育训练
1. 为了防止不熟悉机器而发生事故,操作本机器之前请接受有关本公司指定的操作讲习,只能让 具有一定知识和操作技能的操作人员进行操作。
职维修人员来进行。 另外,修理(本使用说明书指定的事项)时,请使用本公司的正牌零部件。
安全装置,警告标牌
1. 为了防止安全装置的失效而造成的事故,操作本机器时,请先确认安全装置是否正确地安装在 规定位置之后再进行操作。
T8FG软件更新手册说明书

T8FG software update manual1. SD card formatYou should format the SD card first by using T8FG. When the SD card is formatted, all the data is deleted. Please do not format it when there is critical data.1.1. Please attach the SD card in the SD card slot of T8FG.1.2. Please turn on the power switch of T8FG. If the SD card not formatted is set, the following screen isdisplayed. Please select "FORMAT" by scroll operation of touch sensor and touch “RTN”.1.3.Please Select "OK" and touch “RTN”.1.4.The following screen is displayed during formatting.1.5.When the format is completed, the following screen is displayed.1.6.Please turn off the power switch and detach the SD card from card slot.2.Making of card for software update2.1.Please unzip the zipped file. The following files will create.・T8fgUpdate.exe ... File copy utility・T8fgUpdate.dat ... Information file for T8fgUpdate.exe・T8FG_UPDATE.dat … Identified file of T8FG・T8FG_AP.bin ... Update file of T8FG (piece 3)・T8FG_LD.bin ... Update file of T8FG (piece 2)・T8FG_UPLD.bin ... Update file of T8FG (piece 1)2.2.Please attach the SD card formatted to the card reader of PC.2.3.Please run "T8fgUpdate.exe".2.4.Please select the drive that attached the SD card. Click the "OK" button.2.5.The following dialog is displayed. Click the "OK" button.2.6.Update files is copied to SD card, the following screens are displayed. Click "END" button.2.7.Please detach the SD card.3.Update software of T8FG1.1.Please change the slide switch to “UPDATE” side.1.2.Please turn on the power switch. The following screen is displayed.1.3.Please touch “RTN” for three seconds, a software update is begun.1.4.When update is completed, the following screen is displayed. Please turn off the power switch.1.5.Please detach SD card.1.6.Please change the slide switch to right side.1.7.Please check the software version at INFO in SYSTEM menu.。
t8fg直机模式调节

PART I先按2下LNK,进linkage menu,设定伺服动作等1. 进MODEL SEL. ,选NEW(长按RTN1秒),新建一个模型建立的过程第一页,分别选TYPE:HELICOPTER,SW ASH:HR3,RESET:OFF第二页,AREA:GENERAL,FASST(以接收机说明书为准):7CH(六动接收机)、MULT(八动以上接收机,如随附的6008)选完以后,如果你的接收、伺服都接对了,(机子先不要插马达线),推遥杆对应的伺服就应该就会动了2.推遥杆看各伺服动作,如果有相反或不正确,进LINKAGE MENU的REVERSE把动作有误伺服的动作设定相反3.进SUB-TRIM(内微调),确认所有内微调都为0并回到主画面,确认外微调也归零4.进入END POINT,确认极限点,都是135和100(不用改)5.进LINKAGE MENU第2页SW ASH RING,ACT设为ACT(原为INH),RA TE设为100% (*)此步可避免十字盘在升降和副翼一起打到底时产生的干涉(*)不一定要设定6.再来机子先接上电变、马达、把遥控油门收到底机子接上电池如果是亚拓电变,若油门收到底是连串长逼声(要进入设定的声音),表示油门(第3动)反了,一样照第2步设定好了之后就照电变说明,设定和校正电变完成后把机子电拔掉,继续下面的设定…PART II按2下MDL,进入遥控器的模型设定细节主要是先设定熄火开关、再设定曲线、再设定陀螺感度1.进CONDITION,设定NORMAL、IDLEUP1~3、和HOLD的拨杆配置原厂预设没有配HOLD(熄火),照个人习惯给配一个以要设定为右方的SG为例选原来没配置的「--」进入SWITCH页面,选SINGLE后,再按「--」,会进到H/W SELECT在H/W SELECT中,选「SG」后,再按RTN进到「ON/OFF」在ON/OFF页面中,预设是OFF, OFF, ON,表示拨到最上面才会ON可以试着拨动SG杆看看即完成HOLD的设定2.同样在CONDITION中,再确认优先权从上到下依序为NORMAL,IDLEUP1~3,HOLD试着拨到各拨杆,HOLD一定是最优先的3.进入PIT CURVE,输入所有模式的螺距曲线要设定IDLE或HOLD只要拨杆切过去就可以设定了建议把IDLE3做为调机模式,把PIT全部设定为04.进入THR CURVE,输入油门曲线,同上步(HOLD不用设,本来就是切断的)5.进入MODEL MENU第2页的GYRO,设定各模式的陀螺感度TYPE:GY,A VCS,感度预设80%,以450来说,若使用亚拓GP750、780或3G先降到30~40%左右以策安全同样的,要设定IDLE或HOLD只要拨杆切过去就可以设定了上面完成之后,就是进入机子设定…PART III 机子静态设定主要是设定中立点、PITCH角度、尾舵极限等1.所有伺服的摆臂螺丝先不要锁2.马达线先拔掉3.将8FG开机,切IDLE3(设定模式),此时PITCH在全油门段皆为04.将机子接电5.将所有伺服摆臂找到最接近垂直的角度装上(请参考说明书)十字盘伺服可以有点误差,下一步再调尾伺服一定要装成垂直,如果不行,用圆形盘,一定有可以垂直的角度可用6.照PART I 的第3步,调整十字盘伺服机SUB-TRIM内微调,使成其垂直角度完成后可锁上伺服摆臂螺丝7.安装十字盘与连杆(主旋翼头先不要装),确认十字盘为水平(*)可用十字盘调整器来辅助设定(*)如果没有水平,可调整连杆长度或是SUB-TRIM(*)调整时以CH2升降陀为准(不动),动副翼和PITCH伺服(CH1&6)8.切为IDLE2 (PITCH为+100%~-100%),确认油门最高与最低时十字盘为水平如果步骤5、6设定有确实,此部份误差会很小如果有误差,进入PART I第4步END POINT进行微调,(*)135那个都不要动到,调内部2个100就可以,调整的范围大概在10以内(*)调整时以CH2升降陀为准(不动),动副翼和PITCH伺服(CH1&6)(*)也有人说这步骤可以跳过…9.装上主旋翼头后,切为IDLE3 (PITCH为0)10.以螺距规量测主旋翼螺距,调整连杆使螺距为0度调哪支连杆请见说明书…11.最大最小螺距设定,遥控切为IDLE 2 (PITCH-100~+100%)进LINKAGE MENU第2页SW ASH页面,选PIT(预设50%)将油门往上推到底(注意有没有干涉),调整PIT,最大螺距会跟着改变油门往下推到底检查,最小螺距跟最大螺距是不是相近(误差1~2度内),如果否,表示第10步中,0°螺距设定有误12.尾陀设定,请依说明书设定陀螺、尾伺服正反向、极限等以上静态设定完成PART IV 机子动态设定因为PART II第5步有先降陀螺感度,照说飞起来应该不会抖,所以先调十字盘后再调陀螺感度1.遥控和机子接电,准备起飞2.缓缓将机子飞起,打一点降升和副翼陀,看动作会不会太大或太小进LINKAGE MENU第2页SW ASH页面,调AIL和ELE的数值(通常两者是调一样)来控制动作量3.动作量确定后,开始调整陀螺感度,进MODEL MENU第2页的GYRO来调整如果尾巴会偏移,感度就调大,如果打完舵会抖,就调小4.有办法的话,再去调IDLE1、2的感度。
T8 LED日光灯使用说明书1

Instruction for T8 LED Tube LightI . OverviewThis product is a highly praised green and energy-saving product in the world, saving energy is up to 60% or more, lifespan is 10 times more than ordinary tube light. The LED tube light is suitable to be used in environments which have high requirements of interior lighting, such as factories, office buildings, supermarkets, schools, enterprises, garages, living houses, or similar ones. With various advantages, such as low power consumption, long lifespan, high light efficiency and brightness, low heat, pollution-free, robust design, etc. The LED is packaged by imported low light decay, super bright chip; choose high temperature and combustion resistant PC case, with resistance to shock and pressure, etc. The shape is similar to traditional tube light, without ballast, no flicker when instant start, easy installation. It is a best choice to replace the traditional tube light.II . Important Instructions1. Open the package should include: a T8 LED tube light, an instruction, and a replacement fuse.2. The LED tube light is only used for interior or waterproof lighting(See following figure).3. Use only in specified nominal voltage and temperature range.4. This product is suitable to the lamp holder for G13 using inductance ballast, but not suitable to the lamp holder usingelectronic ballast.5. Do not disassemble and modify the product.6. According to installation instruction, install the LED tube light with corresponding specification.7. The lamp cap is fixed by glue , which cannot be dismantled without being permanently damaged8 Package does not come with starter. Please purchase the LED starter which comply with the safety regulations before youuse this lampIII . InstallationIn order to better ensure the LED tube light work normally and save energy, please read this manual carefully beforeinstallation.Step 1 Switch off electricity.Step 2 Turn the conventional tube light by 90°.Step 3 Remove the conventional tube light.Step 4 Turn the starter by anticlockwise and remove the starter.Step 5 Click the replacement fuse into the starter holder and turn the fuse by clockwise.Step 6 Insert the LED tube light into the lamp holder.Step 7 Secure the position by turning the LED tube light by 90°.Step 8 Switch on electricity.90°IV . Features1. High light efficiency, high efficiency, high power factor;2. Low light decay, low heat, no noise, good color rendering;3. Fast response, on/off without delay;4. Long lifespan, up to 20,000 hours;5. Does not contain mercury and other heavy metals or toxic substances, not use glass, no burst risk;6. Pollution-free, green and saving-energy;7. No ultraviolet and infrared radiation, etc, less heat, no mosquitoes around the tube light.V . Technical ParametersVI . DimensionsSpecifications 600mm 1200mm LengthL=604mm L=1213.6mm DiameterΦ26mmΦ26mmVII . NotesWhen using the LED tube light should follow corresponding safety precautions to prevent the risk of fire, electric shock and personal injury. When installing, the using line should be provided withleakage protection, such as the power socket with fuse orthe line with ground protection or choose leakage switch and so on.For lamps with a weight significantly higher than that of the lamps for which they are a replacement,attention should be drawn to the fact that the increased weight may reduce the mechanical stability of certain luminaires and lampholders and may impair contact making and lamp retention.连 接 方 式 :Connection Method :!标签或说明标上类似的内容。
FUTABA T8FG最新中文说明书

FUTABA○R8FG SUPER14-CHANNEL RADIO CONTROL SYSTEMFASST-2.4GHz Multi-ch/7-ch mode selectablecry-devilby仅供学习交流严禁商业用途INSTRUCTION MANUALC€0682®1M23N22209前言:经过一个多月的努力,FUTABA T8FG英文版说明书关于《连接菜单》及直升机《模型菜单》章节终于翻译完成了。
当初起心翻译该说明源自我在5IMX 发的一个帖子,大意是号召大家将本说明拆分,动用群体力量各自翻译一部分再整合成一本全中文化的说明书,可惜响应者寥寥趋近于无。
其实,那个时候我连该遥控器都没有!后来,我购入了亚拓600EFLPRO,但遥控器还是没钱买。
当时纠结于10CG 与T8FG,最终选择了T8FG!不过,想要购入还得等段时间!那段时间,我在网上不停的寻找T8FG 的中文说明。
可惜,除了戴东官先生翻译的25 页版本的以外,其余的大多是发帖说要翻译,结果后来杳无音讯。
想等现成的看来不行了。
于是,我就想着把该说明书给翻译成中文的,在自己的T8FG 到手后能有个中文说明书读读。
再于是,就开始了这项现在令我极度后悔与抓狂的工程。
因为我的英文水准很一般,为了翻译,所以将英文版的说明书打印出来,准备先在纸上翻译后再转到电脑上。
可翻译了5 页以后发现自己都看不清上面写的什么了。
无奈只好坐在了电脑前重新开始这项工程。
由于网上英文PDF 版说明书已加密,所以其中内容无法进行编辑,只能采用截图加PHOTOSHOP 修改的方式获得图片内容。
至于文字,因为有了陈巍强 (MONEYCWQ)先生翻译的FUTABA 12FG 遥控器说明书在前,而T8FG 和12FG 功能与说明又差不多。
所以很多文字内容都直接复制粘贴于陈巍强先生的说明书,仅对不同的部分及遣词用句方面做了修改,减轻了很多工程量。
不过就算这样,这期间的多数夜晚都不得不放弃了休息时间,翻译整理到零点。
Futaba_T8FG_2.4G_中文使用手册新版

T8FG FASST-2.4GHz中文使用手册目 录模型基本设置过程MODEL BASIC SETTING PROCEDURE (4)固定翼/滑翔机基本设置过程Airplane/glider basic setting procedure (4)1.模型的添加和调用Model addition and selection (4)2.模型类型选择Model type selection (4)3.飞机机身连接Fuselage linkage (4)4.油门熄火设置(固定翼)Throttle cut setting (Airplane) (4)5.低怠速设置(固定翼)Idle down setting (Airplane) (5)6.大小动作比率功能D/R function (5)7.空中刹车(固定翼)Airbrake (Airplane) (5)8.飞行模式的添加Addition of flight conditions (Glider) (5)系统菜单SYSTEM MENU (6)系统菜单功能表System Menu functions table (6)教练TRAINER (7)1.模式和转换开关的选择Mode and switch selection (8)2.操作模式选择Operating mode selection (8)3.调整学员的比率Adjus ting the student’s rate (8)4.改变学员的通道Changing the student’s channel (8)显示DISPLAY (9)1.液晶显示屏对比度调整LCD contrast adjustment (9)2.背光亮度调整Back-light brightness adjustment (9)3.背光关闭时间Back-light off-timer (9)用户名USER NAME (10)1.用户名注册User name registration (10)硬件设置H/W SETTING (11)1.操作方向反向设置方法Operation direction reversal method (11)2.改变摇杆模式Changing stick mode (11)信息INFO (12)1.信息Information (12)2.语言的选择Language selection (12)模型菜单(通用功能)MODEL MENU (COMMON FUNCTIONS) (13)模型菜单功能(通用)列表Model Menu functions (Common) list (13)飞行模式CONDITION (14)1.飞行模式转换开关的选择和删除Condition switch selection/deletion (14)2.飞行模式的拷贝Condition copy (14)3.改变优先级Priority change (14)4.飞行模式延迟设置Condition delay setting (14)大小动作比率DUAL RATE (16)1.大小动作比率设置过程Dual rate setting procedure (17)程序混控PROG. MIX (18)1.程序混控设置过程Prog. mix setting procedure (19)模型基本设置过程 MODEL BASIC SETTING PROCEDURE固定翼/滑翔机基本设置过程 Airplane/glider basic setting procedure1. 模型的添加和调用 Model addition andselection初始设置为T8FG 发射机分配第一个模型model-01。
FUTABA T8fg 中文说明书测试版V0.1

初始值。
轻触 RTN 键完成调整并返回到光标模式。 2.重复上述步骤为每一点设置数值。
特技曲线调整
后 *对于高空特技曲线而言,在不增加引擎负担的情况下将螺 果 距调整至最大。对于低空曲线而言,可以创建适应筋斗、横滚、
[移动曲线点]:
自 3D 飞行及其他特殊飞行目的的螺距曲线。并根据飞行方式使用特
1.移动光标到你需要调整的曲线设置点后,轻触 RTN 键 切换到数据输入模式。
仅
供
学
习
交
流
设置方法
by
严 禁
[删除/返回曲线点]
●5 点曲线设置
cr 商 1.移动光标到你需要调整的曲线设置点后,轻触 RTN 键 y 业 切换到数据输入模式。 -d 用 通过触摸盘的 Scrolling 键调整比率。 ev 途 曲线比率初始值:P1: 0%;P2:25%;P3:50%;P4: il 违 75%;P5:100%;
仅 高位/低位螺距微调
设置方法
供 高位/低位螺距微调是螺距舵机的微调功能。
●将功能设置到开启 ACT[ON]。
学 习 交
●选择需要设置到的遥控器调整旋钮。 例如:LS 旋钮(高位)、RS 旋钮(低位)
●可以调整微调比率,并且可以改变操作方向。 ●高位与低位微调均以中点为基准。
流
by
严 禁
cry-d商ev业il用途违者
单独说明。
仅 供
学
习
交
流
by
严 禁
cry-d商ev业il用途违者
模型菜单功能(直升机)列表 螺距 PIT 曲线[PIT CURVE]:调整每个飞行模式下的螺距响应曲线。
后 果
油门 THR 曲线[THR CURVE]:油门曲线和悬停微调调整。
T8FG定时器使用详解

T8FG定时器使用详解T8FG说明书真的太简单了,对于我这个T8FG说明书的翻译者也没弄懂定时器的设置方法与使用区别。
今天有空,把定时器仔细的研究了一番,终于弄明白了使用方法。
T8FG开机后在主屏幕上有两组定时器,分别是ST1与ST2,两组是一样的。
我们以ST1为例进行使用教学。
主屏幕上选中ST1,按RTN键进入[TIMER]菜单1.<MODE>选项:(1)UP:正计时(正计时完成后时间继续递增)(2)DOWN:倒计时(倒计时完成后变为正计时,时间递增,正计时前面会出现一个“–”)(3)HOUR:时间<用于粗略记录设备或其它的总的运行时间,选择此模式后还要在主屏幕选中该时间后按RTN键进行计时,再次按RTN键计时停止。
关机再开机该时间会清零。
你可以把它想象成一个计时以分钟计算的跑马表>2.<START>选项:选择开关启动定时器(有两种模式,二选一):(1)与油门摇杆联动(美国手选择J3、日本手选择J2):选择J3开启后如下图以常见的油门杆推到一定位置时启动定时器为例进行设置:<1>ON/OFF改为REV<2>油门杆从低位往上推到你需要启动定时器的位置保持不动<3>选中POS后面的SET项通过RTN键确认即可(2)与遥控器的拨动开关联动:例如选择SA开关,选中后定时器将由SA开关启动或关闭3.<STOP>选项:选择一个关闭定时器的开关,举例说明:(1)设置关闭定时器的开关为SB:由开关SA启动定时器,由开关SB关闭定时器(2)设置关闭定时器的开关为SB、设置开启定时器的开关为油门杆J3:{1}开关SB处于关闭状态,通过油门杆启动定时器后,再将油门杆推至低位——定时器不会关闭,只能由开关SB 关闭定时器{2}开关SB处于开启状态,通过油门杆启动定时器后,再将油门杆推至低位——定时器不会关闭,只能将开关SB 关闭后再开启才能关闭定时器4.<RESET>选项:选择一个开关作为定时器的清零开关。
T8FG-2.4G T8FG遥控器说明书

Futaba Corporation 6
At all screens
At all screens
HOME screen Except the HOME screen At the input data mode with blinking the setting data. At the input data mode without blinking the setting data.
SD Card slot
Fig 1-4 Battery box
2. Charging the battery 1-1. Please confirms the power switch is off. 1-2. Insert the plug of the charger to charging bush of transmitter. 1-3. During the charging, the LED of the charger is on.
T8FG-2.4G
Instruction of the T8FG
1. Location SW-F LD SW-E
SW-ALSΒιβλιοθήκη SW-B Left Stick
J4
T4
新产品:延迟关闭功能的远程复位开关A8GS-T说明书

1New ProductMinimum size class in the industryRemote Reset Rocker Switch with Delay OFF FunctionList of ModelsNote: 1.This is not general 3 pole switch.(1) Signal contact terminal is only for detecting button ON/OFF.(2) Power contact terminal is for turning ON/OFF of circuit. Switch is turned OFF by external signal only, after turning OFF of button.•Rocker switch with Delay OFF Function. Switch is kept to turn ON, even if button is operated to turn OFF, and Switch is turned OFF by external signal.•Zero standby power with Reset function, switching OFF by external signal.•Preventing from application trouble such as a data lost or circuit damage by forced power OFF.•Timing control of main power switch turn OFF for safety application design with Delay OFF function.•Contact gap of 3 mm minimum.•UL and cUL standard approved, Conforming to EN standards.*There are 2 kinds of main models A8GS. (Delay OFF Function model and Remote Reset model) With regard to the models with Delay OFF Function, please refer to the other catalog.RoHS Compliant(Please refer the Precautions)A8GS-T2RatingsContact RatingsNote: 1.The above ratings were tested under the following conditions:(1) Ambient temperature: 20 ± 2 °C(2) Ambient humidity: 65 ± 5 % RH(3) Switching frequency: 7 times/minReset Coil RatingsNote: 1.Voltage for coil should be set within operating voltage range and applied time should be within rated usage cycle.Otherwise the performance of the coil may be deteriorated.Note: 2.In case of applying voltage within the range from 5.5 to 24 VDC to the coil, contact your OMRON sales representative. Contact specifications*Please refer to '' Using Micro loads'' in ''Precautions'' for more information on the minimum applicable load. CharacteristicsNote: 1.Above specification values are initial values.*For the testing condition in individual specification, contact your OMRON sales representative.**Time from voltage applied to reset coil to actual contacts opening.Rated voltageRated current(Resistive load)Power Contact Terminal125 VAC16 A250 VAC10 ASignal Contact Terminal 5 VDC0.2 ARated voltage, currentOperating voltagerangeRated usage cycleCoil resistance(Coil temperature: 20 ± 2 °C)5 VDC 455 mA 4.5 to 5.5 VDCON: 50 to 100 msOFF: Min 5 sec11 Ω ± 20 %Signal contact Power contactMaterial Gold alloy Silver alloyContact gap 3 mm 3 mmMinimum applicableload (Reference value) *3 VDC 1 mA 5 VDC 200 mAPermissible operatingfrequencyMechanical Switch operation: 20 times/min max, Coil operation: 7 times/min maxElectrical7 times/min maxInsulation resistance100 MΩ min (at 500 VDC with insulation tester)Contact resistance(initial value)Power contact terminal100 mΩ max (6 VDC to 8 V, 1 A Voltage drop method)Signal contact terminal100 mΩ max (6 VDC to 8 V, 0.1 A Voltage drop method)Dielectric strengthBetween terminals of thesame polarity2,000 VAC 50/60 Hz 1 minBetween terminals of thedifferent polarity2,000 VAC 50/60 Hz 1 minBetween each terminals of theswitch and terminals of coil4,000 VAC 50/60 Hz 1 minBetween each terminals ofswitch and ground4,000 VAC 50/60 Hz 1 minVibration resistance *Malfunction10 to 55 Hz 1.5 mm double amplitude (Malfunction 1 ms max)Shock resistance *Malfunction300 m/s2 min (Malfunction 1 ms max)Destruction1000 m/s2 maxAmbient operating temperature−10 to +55 °C (with no icing or condensation, 60 % RH max)Ambient operating humidity90 % RH max (+5 to 35 °C with no icing or condensation)DurabilityMechanical Switch operation: 30,000 operations min, Coil operation: 10,000 operations minElectrical Switch operation: 10,000 operations min, Coil operation: 10,000 operations min Degree of protection IEC IP40Contact release time **100 ms maxWeight A8GS-TxxxxK: Around 15 gA8GS-T3Approved Safety StandardsNote: 1.There are no approved models of TV-8 rating for Delay OFF Function models.Connector for Signal Switch Circuit and Coil CircuitCT connectors produced by Tyco Electronics Corporation or XR connectors produced by JST shall be used for connection of Signal and Coil circuit. Other connectors shall not be used.*@ indicates Housing color.UL (UL61058-1)TÜV (EN61058-1)Approved safety standards ratings Approved safety standards ratings Power contact terminal16 A 125 VAC Power contact terminal 10(4) A 250 VAC 10 A 250 VACSignal contact terminal0.2 A 5 VDCSignal contact terminal −Tyco Electronics Corporation: CT connecterJST: XR ConnectorConnector Terminal no.Connection withSwitch Pressure welding typeCramping type HousingContactAWG #30-26AWG #26-22AWG #28-26AWG #24AWG #28-26Signalcontact terminal 1 a (Switch COM)179228-3179609-1179227-1173977-32-179694-303XR-6@-P*2---3 b (Switch NO)Coil terminal1+ (Coil)179228-2173977-22-179694-202XR-6@-P*2- (Coil)A8GS-T4OperationDelay OFF FunctionPower contacts are kept in ON status, even if button is operated to turn OFF by manual operation of button.And Switch is turned OFF by external signal to coil embedded in switch.(1) Signal contact terminal and Power contact terminal are turned ON by manual operation of button.(2) Power contact terminal is kept in ON status, even if button is operated to turn OFF by manual operation.Only Signal contact terminal is turned OFF.(3) Power contact terminal is turned OFF when external signal is applied to coil.Furthermore, it is able to turn OFF both signal and power contact terminals from manual ON condition at the same time by applying voltage to coil as Remote Reset Function.Delay OFF Function OperationNote: 1.Once switch is turned ON, Power contact terminal is not able to be turned OFF by manual operation.Please apply the voltage to the coil in order to turn OFF Power switch circuit.Switch circuit and operating conditionA8GS-T5Dimensions (Unit: mm) /Operating CharacteristicsNote: 1.Unless otherwise specified, a tolerance of ± 0.4 mm applies to all dimensions.Note: 2.At initial operation or operation after reset, operating force is increased, due to switch structure.Note: 3.Solder terminals model has different hole shape, comparing with Quick-connect terminals. Outline and characteristics are same.Note: 4.No models of switch without delay off function (without coil), due to product design.Panel Cutout1.31019.218.60.815.8±0.816.5276.924.7528.53022OFFON CT ConnectorCT ConnectorA8GS-T1@85KOperating force (OF) 1.8 ± 1.4 N1.9 ±0.14.3 ±0.1 26.5 ±0.119.5 ±0.127.7 ±0.1R by cuttingOFFON(Operating surface direction)EdgePanel thickness: 0.8 to 2.3 mmPanel cutout design is for prevention of false insertion.Please be careful about the direction of the protrusion.The rollover of the panel shall be on the front face.And panel back side shall be Edge shape by processing.Note:1.Recommendation panel material is "SPCC", however, in case of soft material or Panel back side shape is not edge, mountingstrength may down. Please check and try by actual mounting panel and set the Panel thickness and hole dimension.A8GS-T6PrecautionsDo not wire the switch or touch any terminal of theSwitch while power is being supplied. Or it may result inelectric shock.Use the switch within the rated voltage and current ranges, otherwisethe switch may have deteriorated durability radiate heat, or burn out.This particularly applies to the instantaneous voltages and currentswhen switching.•Mounting•Easy to mount by snap fitting.•Do not impose excessive force on switch at the time of panelmounting.•Do not detach the switch after installed. Otherwise, the holdingstrength may be loose.•Apply the force to housing when installing to panel. Do not applythe force to the button (rocker) part when installing to the panel.•Wiring•Confirm the size of the receptacles and be sure to connect themfirmly.•Use an appropriate wire allowable to carry current.•Be sure that there is no mechanical stress on terminals and coilterminals.Otherwise, the switch may malfunction and/or damaged.(Example: Too strong wiring)•Take appropriate insulation distance between switch terminal andother metal parts after wiring.•Coil has polarity, please confirm polarity when wiring.•Do not apply continuous voltage more than 10 seconds at anytime. Otherwise, insulation deterioration may occur by heat of coil.Please consider the circuit design.•Reverse voltage may cause of accurate discrete semiconductordevices. In case of controlling by accurate discrete semiconductordevices, Please consider the circuit design. (Example : add thesurge absorbing circuit)•In case of manual soldering, soldering time is max 4 sec bysoldering iron (Max 350 °C at the iron tip) and do not add the stressto terminals.•In case of touching the soldering iron to the root of terminals, it maycause Housing parts melt.•Handling•Do not apply excessive operating force to the switch.•Do not drop or apply the excessive shock.Otherwise the switch may be damaged or deformed.•Do not impose force to operating part from an angle, Otherwise theswitch may be damaged or deformed.•Environment for storage and use•To prevent the terminals color change and others while storage,Do not keep for a long term in the following conditions.(1) High temperature, high humid environment(2) Corrosive gas(3) The place where the direct rays of the sun(4) The place where the sea breeze(5) Environmental with a sudden temperature changeThis switch is not sealed to prevent from entering dust andliquid.Do not use under dust and liquid condition.•Switch shall not be icing or condensation.•Strong magnetic field may cause malfunction.Check function is recommended under practical use conditions.•Using Micro LoadsIn case of using the switch under the micro loads, please refer theMinimum applicable load and set the load more than minimumapplicable load.Even when using micro load within the operating range, if inrushcurrent occurs, it may increase contact wear and so deterioratedurability.Therefore, insert a contact protection circuit wherenecessary.The minimum applicable load is the L-level reference value.This value indicates the malfunction reference level for thereliability level of 60 %. (λ 60)The equation, λ 60 = 0.5 x 10-6 /operations indicates that theestimated malfunction rate is less than 1/2,000,000 operations witha reliability level of 60 %.•RoHS CompliantThe "RoHS Compliant" designation indicates that the listed modelsdo not contain the six hazardous substances covered by the RoHSDirective.Reference: The following standards are used to determinecompliance for the six substances.Lead: 1,000 ppm max.Mercury: 1,000 ppm max.Cadmium: 100 ppm max.Hexavalent chromium: 1,000 ppm max.PBB: 1,000 ppm max.PBDE: 1,000 ppm max.WARNINGCautionsCaution of usagePushing positionCorrect IncorrectMEMO7• Application examples provided in this document are for reference only. In actual applications, confirm equipment functions and safety before using the product.• Consult your OMRON representative before using the product under conditions which are not described in the manual or applying the product to nuclear control systems, railroad systems, aviation systems, vehicles, combustion systems, medical equipment, amusement machines, safety equipment, and other systems or equipment that may have a serious influence on lives and property if used improperly. Make sure that the ratings and performance characteristics of the product provide a margin of safety for the system or equipment, and be sure to provide the system or equipment with double safety mechanisms.Cat. No. A223-E1-021014(0313)(O)Note: Do not use this document to operate the Unit.OMRON CorporationElectronic and Mechanical Components CompanyContact: /ecbCSM_2_1_1216。
FUTABA_T8FG完整版中文说明书

110
马达
111
学 违 方向到升降舵混控
113
供 蛇形滚(仅固定翼)
●直升机功能
114 116
仅 模型菜单功能列表
螺距曲线/螺距微调
116 117
油门曲线/悬停油门微调/油门限制
120
油门保持
123
斜盘混控
124
油门混控
125
螺距到方向舵混控(跟轴混控)
126
翻译:四川绵阳 cry-devil、广东广州 LONERGB
127
●功能命令
75 定速器
129
舵机监视器(连接菜单)
模式选择(仅滑翔机/直升机)
76 附录
131
双重比率
78 定时器 ST1/ST2
131
程序混控
80 硬件开关设置方法
133
燃油混控(仅固定翼/直升机)
82
●固定翼/滑翔机功能
84
模型菜单功能列表
84
螺距曲线(仅固定翼)
86
油门曲线(仅固定翼)
87
严禁 负 无法连接国际互联网吗?在几乎所有的公共图书馆、学校和其他公共资源场所都可以免费上网。我们发现在国
际互联网提供支持对大部分模型爱好者来说要比印刷品来得更好,你可以在任何时间获得所需要的信息,不论白天
, 自 黑夜还是周末假期。如果您不想通过国际互联网获得信息,也请不要担心。我们的技术支持团队可以在周一到周五
10
11 模型基础设置方法
途
37
●配件 ●发射机控制
12 13
用 ●固定翼/滑翔机基础设置方法
●直升机基础设置方法
37 39
天线指向的注意事项 LED 状态灯
t8电子档通用说明书

2为了您能尽快轻松自如地操作数码播放器,我们随机配备了内容详尽的用户手册,从中您可以获取有关的产品介绍,使用方法等方面的知识,在您开始使用您的MP4数码播放器之前,请仔细阅读我们随机提供的所有资料,以便您能正确使用产品。
功能概述●支持MP3、WMA、WAV、FLAC、AAC、OGG、APE等音乐格式,音质表现突出,真实音频频谱显示●支持MPEG-4(AVI)、RMVB、RM 、FLV、WMV、ASF、MPG、DAT、3GP视频格式,全屏播放显示,外音喇叭播放;●支持高清晰JPEG和GIF格式图片浏览,并支持边听音乐边看图片●数码录音,A-B复读功能●节能设置,亮度可自由调节,自定义关机时间●音质表现突出,支持3D音效环绕效果,微软音效,可自定义EQ●多种播放模式:单曲一次、单曲重复、全部©次、全部重复、试听、顺序播放、随机播放●支持20国语言●USB2.0高速传输,传输速率可达3M/S●支持电子书阅读,并支持边听音乐边阅读电子书,带书签功能●支持游戏功能●自由变换桌面背景●具备万年历浏览和秒表功能●移动硬盘功能,支持固件升级注意事项本手册包含重要的安全措施和正确使用产品的信息,以避免事故发生,确信在使用该产品之前仔细阅读该手册。
●请不要将产品放在高温度、潮湿或粉尘多的地方。
●请不要将产品放在高温的地方,特别是夏天不要将产品放在窗户关闭的车辆内。
●避免摔落或强烈碰撞产品,不要让TFT屏遭到猛烈震动,否则可能导致TFT屏损坏或显示不正常。
●请选择合适的音量,使用耳机不宜过大音量,若感到耳鸣,请调小音量或停止使用。
●在下列情况下请充电:●A、电池电量图标显示没电时●B、系统自动关机,再次开机后很快关机●C、操作按键没有反应●本播放器电池采用的是3.7V锂电池,可重复充电使用. 在前几次充电必须充够6小时,并且每次用完电池的电量再进行充电,可以延长寿命。
该机有两种充电的方法可选择:1.通过电脑USB口充电, 本机无论开机与否,只要您把该MP4机器与电脑连接,就可以给播放器充电。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

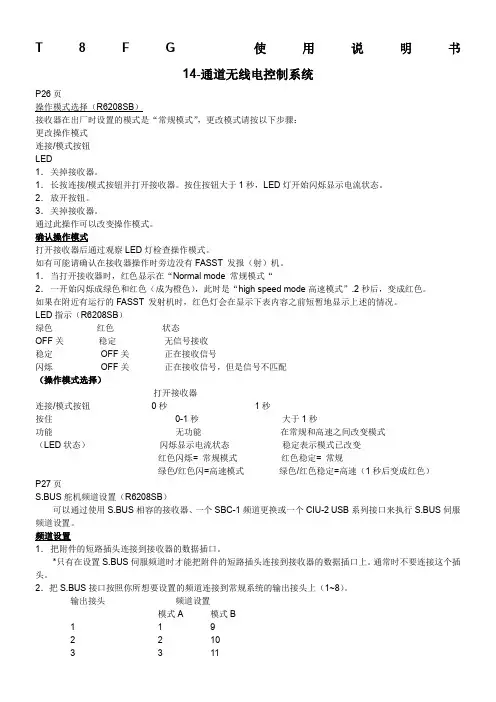

T8FG 使用说明书14-通道无线电控制系统P26页操作模式选择(R6208SB)接收器在出厂时设置的模式是“常规模式”,更改模式请按以下步骤:更改操作模式连接/模式按钮LED1.关掉接收器。
1.长按连接/模式按钮并打开接收器。
按住按钮大于1秒,LED灯开始闪烁显示电流状态。
2.放开按钮。
3.关掉接收器。
通过此操作可以改变操作模式。
确认操作模式打开接收器后通过观察LED灯检查操作模式。
如有可能请确认在接收器操作时旁边没有FASST 发报(射)机。
1.当打开接收器时,红色显示在“Normal mode 常规模式“2.一开始闪烁成绿色和红色(成为橙色),此时是“high speed mode高速模式”.2秒后,变成红色。
如果在附近有运行的FASST 发射机时,红色灯会在显示下表内容之前短暂地显示上述的情况。
LED指示(R6208SB)绿色红色状态OFF关稳定无信号接收稳定OFF关正在接收信号闪烁OFF关正在接收信号,但是信号不匹配(操作模式选择)打开接收器连接/模式按钮0秒1秒按住0-1秒大于1秒功能无功能在常规和高速之间改变模式红色闪烁= 常规模式红色稳定= 常规绿色/红色闪=高速模式绿色/红色稳定=高速(1秒后变成红色)P27页S.BUS舵机频道设置(R6208SB)可以通过使用S.BUS相容的接收器、一个SBC-1频道更换或一个CIU-2 USB系列接口来执行S.BUS 伺服频道设置。
频道设置1.把附件的短路插头连接到接收器的数据插口。
*只有在设置S.BUS伺服频道时才能把附件的短路插头连接到接收器的数据插口上。
通常时不要连接这个插头。
2.把S.BUS接口按照你所想要设置的频道连接到常规系统的输出接头上(1~8)。
输出接头频道设置模式A 模式B1 1 92 2 103 3 114 4 125 5 136 6 147 7 158 8 16*频道设置模式A(频道1~8设置模式)或频道设置模式B(频道9~16设置模式)可以设置3.打开接收器*打开接收器后,模式A中的频道设置立刻就完成了。
(切换到模式B时,按Link/Mode连接/模式按钮只到红色和绿色LED开始同时闪烁,模式B下的频道设置即完成)*LED灯和设置模式相对应地闪烁模式A:红色灯闪3次模式B:绿色灯闪3次4.关掉接收器P28页简易连接(T8FGS/ R6208SB)每个发射机都有个指定的唯一身份(ID)代码。
要开始操作,接收器必需和匹配的发射机的ID代码连接上,一旦连接上了,ID代码就存贮在接收器中,就不再需要进一步连接除非接收器和另外一个发射机配合使用。
当你购买另一个备用的R6208SB接收器时,这个程序是必需的,否则接收器就不会工作。
连接程序1.把发射机和接收器放在一起(小于1米)。
2.打开发射机。
3.检查发射前侧的LED灯,看看RF信号是否活动,当右边的灯稳定后,RF的信号即被发射出动了。
4.打开接收器。
5.按住Link/Mode连接/模式按钮大于2秒,然后释放开关。
接收器开始连接运行。
6.当连接完成时,接收器的灯会变成绿色。
请确认伺服(舵机?)在发射机上是可工作的。
请按下表中LED的状态检查接收器的状态。
LED 指示(R6208SB)绿色红色状态关稳定无信号接收稳定关接收信号闪烁关接收到信号,但是ID不匹配!警告!连接完成后,请开关电源几次,以检查接收器的电源确实是与发射机连接上了,并在控制之中。
!在执行连接程序时请不要把电机的主接线接上,以免产生一些严重的伤害。
* 如果你的接收器周围有许多打开的FASST系统,这可能连接不到你的发射机上。
如果这样,即使接收器的LED保持在绿色稳定状态,接收器也很有可能是连接到其他的发射机上去了。
如果你没有注意到这一点将会非常危险。
为了避免这样的情况发生,强烈推荐你再次检查你的接收器是否在控制中,然后检查伺服(舵机?)是否有反应。
(简易连接操作)Link/Mode 0秒2秒连接/模式按钮0~2秒大于2秒按住无功能再次连接(ID设置)P29页对你的R/C系统的范围测试在每个飞行之前检查你的模型的范围特别重要。
这能帮助你确认每一项功能都正常工作并能让你在飞行上体验最大乐趣。
T8FGS发射机包括一个能减少功率输出的系统,能让你执行这样的范围检查。
范围检查模式我们安装了一个特殊的“范围检查模式”用于检测陆地范围。
打开发射机后找到“Range check mode 范围检查模式”项并接住“RTN”按钮。
这样做可以帮助你找到POWER MODE动力模式菜单。
激活“Range check mode范围检查模式”按“RTN”按钮,则范围检查模式屏幕就出现了。
在这个模式下,RF的功率输出降低了,所以能做范围检查测试。
另外,当这个模式被激活时,发射机前侧右边的LED灯开始闪烁并每3秒钟发出一个蜂鸣警告音。
“Range check mode范围检查模式”保持90秒,之后功率就回到常规水平。
在90秒前退出“Range check mode范围检查模式”,选择屏幕最上方的“RANGE CHECK范围检查”再次按RTN按钮。
这种模式第次只能使用一次,所以如果你要再次使用此功能,必需把发射机重新开机。
在“Range check mode 范围检查模式”功能运行期间,永远不要开始飞行。
如果你要再次进行范围检查,在时间终止后,重启并按RTN按钮。
范围检查程序1.打开“Range check mode范围检查模式”,从模型边走开同时操作控制器。
让助手在模型边上确认所有的控制都完成并正确。
你从模型边大约能走开30-50步。
2.如果工切工作正常,回到模型旁边。
把发射器械放在一个安全、易拿到的地方。
确认节流棒是处于低节流位置,开启电机/发动机。
让你的助手拿着航模,让发动机运行在不同的速度下执行范围检查。
如果伺服紧张或不注意移动了,可能会有问题。
我们强烈建议你在问题解决之前不要开始飞行。
看看是否是伺服(舵机?)的连线松了,或推杆被绑助了。
请确认电池充电是满的。
P30页接收器和舵机系统安装接收器和伺服的连接按照下图连接接收器和伺服,在[安装前]或[使用前]请仔细阅读注意事项。
把伺服和接收器连接到机身上,按说明书连接相关点。
接收器和伺服(舵机?)的连接图只接必需的伺服(舵机?)。
接收器的频道设置取决于模式,按模式表连接伺服(舵机?)。
图略R6208SB(输出接口)* B:电源* CH1-8:输出接口1-8* S.BUS:输出到S.BUS系统* DATA port数据口:(只为工厂用)CH1-8,S.BUS,B接收器电池充电口接收器开关舵机接口S.BUS系统和传统的无线电控制系统不同的是,S.BUS系统使用数据通信技术从接收器到伺服(舵机?)、回转仪或其他S.BUS相符合的设备发射控制信号。
这个数据包括诸如:“从频道3伺服到15度,从频道5伺服到30度”等多重设备。
S.BUS设备只执行他们自己已设置的频道中的命令,可用于一条信号线上连接多个伺服(舵机?)。
[连接S.BUS系统]R6208SB————————S.BUS杆——————S.BUS杆S.BUS输出电池传统舵机S.BUS舵机* 可以同时使用传统舵机* 当使用远程电池包时,使用带电缆的S.BUS杆(2路/远程电池包),请参考带电缆的S.BUS杆(2路/远程电池包)的说明书中的连接方法。
P31页按模式类型连接舵机T8FGS发射机的频道按模式类型的连接菜单功能自动分配优化连接。
每种模式类型下的频道分配(初始设置)如下表。
按所配的模式类型连接接收器和舵机。
●在连接菜单的功能屏中可以查看频道设置,频道设置也可更改。
更多信息请见功能菜单中的描述。
●固定翼/ 滑翔机常规机翼及V-尾翼●机翼类型可按FASST MLT2或频道7选择(*1)这些机翼类型可在MLT2,MULT及7-ch模式下。
但是ch8在7-ch模式下不工作。
(*2)在MLT2,MULT及7-ch模式下可以用这些类型的翅膀,因为ch8在7-ch模式下不工作,请重新分配flap2到另外一个未使用的频道下。
(*3)这些机翼只能在MLT2和MULT模式下使用。
(除了那些在MULT模式下的飞机类型)。
P32页●机翼类型的选择按FASST MLT2/MULT 或7-ch的要求(*1)这些机翼类型可在MLT2,MULT及7-ch模式下。
但是ch8在7-ch模式下不工作。
(*2)在MLT2,MULT及7-ch模式下可以用这些类型的翅膀,因为ch8在7-ch模式下不工作,请重新分配flap2到另外一个未使用的频道下。
(*3)这些机翼只能在MLT2和MULT模式下使用。
但是滑行机的类型在7-ch下是可以的,请把flap2重新分配到另外一个未使用的频道下。
(*4)这些类型的机翼只在MLT2模式下可用。
P33页飞行机翼,三角机翼(小翼,小翅)●机翼类型的选择按FASST MLT2/MULT 或7-ch的要求(*1)这些机翼类型可在MLT2,MULT及7-ch模式下。
但是ch8在7-ch模式下不工作。
(*2)在MLT2,MULT及7-ch模式下可以用这些类型的翅膀,因为ch8在7-ch模式下不工作,请重新分配flap2到另外一个未使用的频道下。
(*3)这些机翼只能在MLT2和MULT模式下使用。
(除了那些在MULT模式下的飞机类型)P34页P35页安装接收器和舵机使用前的注意事项按以下步骤正确安装伺服(舵机)、接收器和电池。
●请确认电池、开关和伺服(舵机)接头都在桌子上以正确方向排成直线,在把他们插进去之前,都已放在接收器或接头的插槽上了。
在没有扒下插头时,请不要拉电线,永远都只能拉塑料插头。
●如果你的副翼伺服(舵机)(或其他的)太远了,不要插到接收器上,使用伺服(舵机)的加长杆来延长伺服(舵机)的引接线。
在Futaba的销售店中有各种长度的加长杆,只使用合适长度的加长杆。
避免把几个线边起来加到你想要的长度,如果距离大于18”或用了多根线、或高电流的伺服(舵机)在用,请使用Futaba的重载荷伺服(舵机)加长杆。
●请使用所提供的塑料索环安装伺服(舵机)。
不要把螺丝拧的太紧。
伺服(舵机)外壳的任何部位都不应碰到安装位置、伺服舵机盘子或飞机及直升机的任何部位。
否则,振动会传递到伺服舵机上并产生提前磨损可伺服(舵机)故障。
●请注意Futaba四臂伺服(舵机)的每个臂上所模压出来的小小的数字(1,2,3,4)。
数字表示每个臂偏离90度方向的度数,用于修正不同伺服(舵机?)之间的制造偏差。
●找舵机的中心,连接并打开接收器和发射机,把这个臂放到舵机上,会发现臂垂直于推杆。
●安装好伺服舵机后,让每个伺服舵机都飞满全程然后检查推杆及伺服舵机的臂是否有弯曲或相互接触。
并确认控制器不需要特别大的操作力量。
如果伺服(舵机)中有任何卡住的声音,可能是控制器的电阻太大的,找找问题并解决好。
