《地图学原理》知识点整理

《地图学原理》知识点整理

地理环境诸要素(内容)按照一定的数学法则、运用符号系统、并经过制图综合(特征)的一种缩小表像(形式)以表达各种自然和社会现象的数质量特征及空间分布和发展变化(目的、结果)。

地图必须遵循一定的数学法则 (可测量性、可比性) ;地图必须经过科学制图综合(清晰性、一览性);地图具有完整的符号系统 (直观性、易读性);地图是地理信息的载体(传递性、持久性)。

数学要素(骨架) :地图坐标、投影、比例尺、控制点等地理要素(主体) :表达地理信息的各种图形,文字标记辅助要素(润滑剂):说明地图的编制情况,为应用提供相关内容,在主要图形的外侧,如图名、图号、图例、比例尺等;对主要图件在内容和形式上的补充,如统计图表、剖面图、测图时间、出版单位等按比例尺分: -大比例尺地图(≥1:10 万) -中比例尺地图( 1:10 万~1:100 万) -小比例尺地图(≤1:100 万) -微缩地图按地图的图形内容分类: -普通地图(是指以相对平衡的程度表示地表最基本的自然和人文现象的地图。

) -专题地图 (是根据专业的需要,突出反映一种或几种主题要素的地图,其中,作为主题的要素表示得很详细,其他的要素则围绕表达主题的需要,作为地理基础概略表示。

)a=[φ/4°]+1 φ纬度; b=[λ/6°]+31 λ经度 1:1 万(G) 1:5000(H)c=4°/△φ-[(φ/ 4°)/△φ] △φ图幅纬差2′30″ 1′15″d=[(λ/6°)/ △λ]+1 △图幅经差3′45″1′52.5″X1X2X3 X4 X5X6X7 X8X9X10λ0=(X2X3-31)*6° φ0=(X1-1)*4°λ =λ0+(X8X9X10-1)* △λ φ =φ0+(4°/△φ-X5X6X7)* △φ法的综合性科学┏理论地图学(地图学理论基础) ~地图信息、传输、模式、认知理论;地图可视化原理、数学制图原理、地图语言学 (地图符号学) 、地图感受理论、地图概括 (制图综合)理论、综合制图理论、地学信息图谱理论现代地图学╋ 地图制图学 (地图编制方法与技术) ~普通地图制图学、专题 **、遥感制图学、计算机制图学、地图印制学与计算机出版系统、多媒体电子地图与网络地图设计和制作┗应用地图学(地图应用原理与方法) ~地图功能、评价、分析与研究方法、使用方法、信息自动分析和处理系统、应用、数字地图应用岛屿形成一个闭合曲面。

(完整版)地图学第一章-地图基本知识

(完整版)地图学第一章-地图基本知识

YYaannttaaii

HHaannddaJaJnininnaann

QQiinnggddaaoo
LLuuooyyaanngg
SSSHHHAAANNNDDDOOONNNGGG



XXXiii'''aaannn



ZZhheennggzzHHhheoeoFuFueeii



IKONOS影像
二、编绘成图法
根据已有的地图或其他编图资料,在室内编制 新图的方法。中小比例尺地形图、普通地图和专题 地图都采用编绘成图。
根据编图资料、应用的设备和技术手段不同, 可分为常规编图、遥感制图和数字制图三种。
(一)常规编图
根据地图、航空像片判读成果、统计数据、文字 资料及必要的室外调绘,应用传统的制图技术编制 地图的方法。
二、地图的定义
A.H.Robinson等认为,地图是空间关系和空 间形式的视觉图解表象。
C.Board提出,地图是为某种目的或若干目的, 需要传达的地理现实的全面表象和智能的抽 象。
K.Wiss认为,地图是“地理现实世界的表现 或抽象,以视觉的、数字的或触觉的方式表 现地理信息的工具”。
(也叫梯形分幅)。我国基本比例尺地形图采用经纬 线分幅。
(一)1:100万地形图分幅编号
• 分幅(经差6°纬差4°):由经度180°始按经差6° 自西向东将全球分成60纵行,用1、2…60表示;由赤 道始,按纬差4°将南北半球各分22横列,用字母A、 B…V表示。
• 编号:每幅1:100万地形图编号由列号和行号组成,

GGUUIIZZHHOOUU
FFuuzzhhoouu

现代地图学的基本特征以及发展趋势

现代地图学的基本特征以及发展趋势

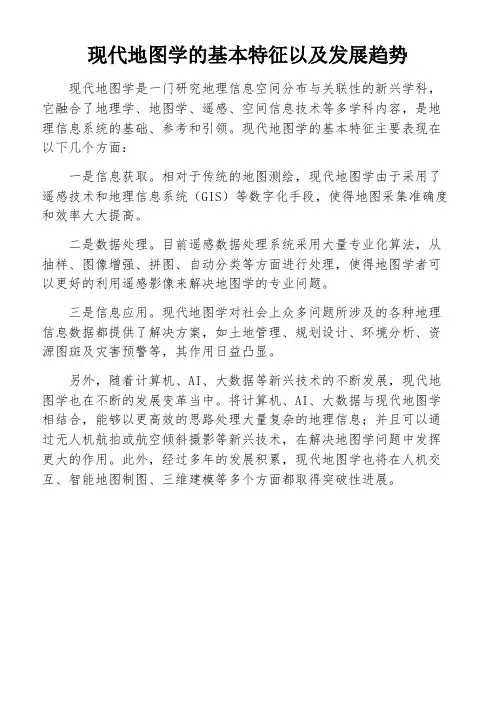

现代地图学的基本特征以及发展趋势
现代地图学是一门研究地理信息空间分布与关联性的新兴学科,它融合了地理学、地图学、遥感、空间信息技术等多学科内容,是地理信息系统的基础、参考和引领。

现代地图学的基本特征主要表现在以下几个方面:
一是信息获取。

相对于传统的地图测绘,现代地图学由于采用了遥感技术和地理信息系统(GIS)等数字化手段,使得地图采集准确度和效率大大提高。

二是数据处理。

目前遥感数据处理系统采用大量专业化算法,从抽样、图像增强、拼图、自动分类等方面进行处理,使得地图学者可以更好的利用遥感影像来解决地图学的专业问题。

三是信息应用。

现代地图学对社会上众多问题所涉及的各种地理信息数据都提供了解决方案,如土地管理、规划设计、环境分析、资源图斑及灾害预警等,其作用日益凸显。

另外,随着计算机、AI、大数据等新兴技术的不断发展,现代地图学也在不断的发展变革当中。

将计算机、AI、大数据与现代地图学相结合,能够以更高效的思路处理大量复杂的地理信息;并且可以通过无人机航拍或航空倾斜摄影等新兴技术,在解决地图学问题中发挥更大的作用。

此外,经过多年的发展积累,现代地图学也将在人机交互、智能地图制图、三维建模等多个方面都取得突破性进展。

现代地图学

现代地图学

(选择)地图的基本特征:(1)严密的数学法则(2)特定的符号系统(3)科学的地图概括1.地图内容的基本构成要素与基础(选)4现代地图的定义:现代地图是按照严密的数学法则,用特定的符号系统,将地球或其他星球的空间事象,以二维或多维,静态或动态可视化形式,综合概括,模型模拟等手段缩小表示在一定载体上,科学地分析认知与交流传输事象的时空分布,数质量特征及相互关系等多方面信息的一种图形与图象。

总结为一句话就行5.现代地图的具体分类:1.)按内容分(1)普通地图①地形图②地理图a.分幅的地理图;b.政区的地理图.(2)专题地图①自然地图a.自然基础地图;b.自然环境地图.②人文社经地图a.人文社会地图;b.经济地图.2.)按地图比例尺分类大比例尺地图:1:10万及更大比例尺地图 ;中比例尺地图:介于10万和100万之间地图;小比例尺地图:1:100万及更小比例尺地图.3.)按制图区域分类4.)按地图功能和作用分类5.)按其他标志分类6,地球/地理空间的概念:1)地球空间的含义:地球空间是地球体及其周围一定范围所包围的空间。

地理空间含义:狭义的地理空间是地球表层及其周围一定范围所包围的空间,这个范围要比地球空间狭小,上下大约有200km.7.地球空间数据基础知识1)几何数据的采集:手扶跟踪数字化、扫面数字化2)属性数据的采集:键盘输入、文字识别软件(尚书7号)、编制计算机程序进行批量采集8.地球的形状:地球的形状是一个两极略扁平,赤道略鼓,北极略突出,南极略扁平,近于“梨状”的椭球体。

9.当海洋静止时的自由水面(该面上各点的重力方向(铅垂线)与其成正交)叫水准面。

10.在众多的水准面中,有一个与静止的平均海水面相重合,并假想其穿过大陆、岛屿形成一个闭合曲面,这就是大地水准面。

它实际是一个起伏不平的重力等位面——地球物理表面。

它所包围的形体称为大地体。

11.大地水准面的意义(选):(1)对地球形体的一级逼近:对地球形状的很好近似,其面上高出与面下缺少的相当。

00.地图学原理与方法

00.地图学原理与方法
第十六章 多媒体电子地图与互联网地图
第一节 多媒体电子地图 第二节 电子地图的设计和制作 第三节 互联网地图的特点和制作
第六篇 地图分析与应用
第十七章 地图分析
第一节 地图分析概述 第二节 传统地图分析的基本方法 第三节 数字地图分析的基本方法
第十八章 地图应用( 阅读章节)
第一节 地图在科学研究方面的应用 第二节 地图在国民经济建设中的应用 第三节 地图在军事上的应用
第五篇 现代地图制图的技术方法
第十四章 数字地图与地图数据库
第一节 数字地图 第二节 矢量数字地图 第三节 栅格数字地图 第四节 地图数据库
第十五章 数字地图制图技术与方法
第一节 数字地图制图技术的形成和发展 第二节 数字地图制图系统 第三节 数字地图数据处理与编辑 第四节 地图数据的符号化 第五节 纸质地图数字化生产与出版

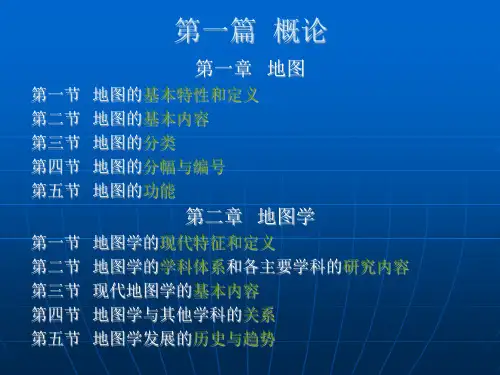

第一篇 概论
第一章 地图
第一节 地图的基本特性和定义 第二节 地图的基本内容 第三节 地图的分类 第四节 地图的分幅与编号 第五节 地图的功能
第二章 地图学
第一节 地图学的现代特征和定义 第二节 地图学的学科体系和各主要学科的研究内容 第三节 现代地图学的基本内容 第四节 地图学与其他学科的关系 第五节 地图学发展的历史与趋势
第三篇 地图内容要素表示方法
第六章 地图信息源及其处理
第一节 地图信息源 第二节 地图资料(数据)处理 第三节 地图上地理内容要素的空间分布特征 第四节 地图上地理要素变量的量表方法
第七章 地图符号设计
第一节 地图符号的基本概念与特性 第二节 地图符号的视觉变量 第三节 地图符号的分类 第四节 地图符号的功能 第五节 地图符号设计的基本方法
第八章 地图整体效果设计

地图学导论

地图学导论

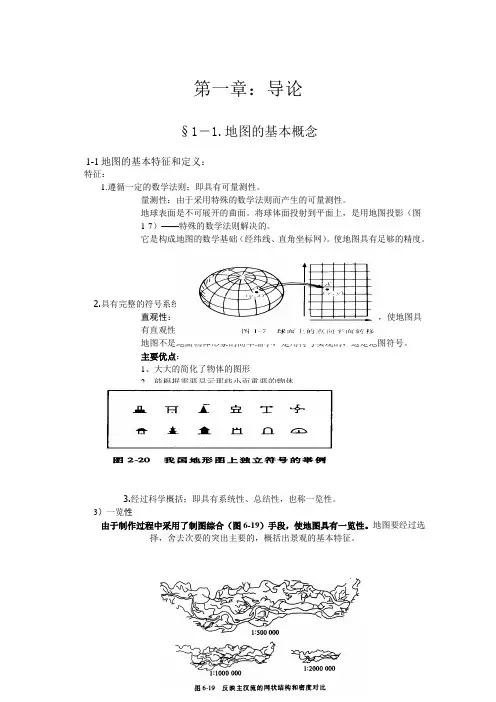

第一章:导论§1-1.地图的基本概念1-1地图的基本特征和定义:特征:1.遵循一定的数学法则;即具有可量测性。

量测性:由于采用特殊的数学法则而产生的可量测性。

地球表面是不可展开的曲面。

将球体面投射到平面上,是用地图投影(图1-7)——特殊的数学法则解决的。

它是构成地图的数学基础(经纬线、直角坐标网)。

使地图具有足够的精度。

2.具有完整的符号系统;即具有直观性。

直观性:由于采用了专门符号(图2-20)表示事物的特殊方法,使地图具有直观性。

地图不是地面物体形象的简单缩小,是用符号实现的,这是地图符号。

主要优点:1、大大的简化了物体的图形2、能根据需要显示那些小而重要的物体3、能显示出相互重叠的物体和现象4、能显示事物的质量特征5、能显示出不能直接看到的自然和社会现象3.经过科学概括;即具有系统性、总结性,也称一览性。

3)一览性由于制作过程中采用了制图综合(图6-19)手段,使地图具有一览性。

地图要经过选择,舍去次要的突出主要的,概括出景观的基本特征。

4.是地理信息的载体:即可记载性。

可记载性:由于地图种类的增多,数量上的扩大,使地图可以记载事物的发展变化。

同一幅地图上,可以显示出河流从幼年到老年期的变化、各种历史事件的变迁过程等,使地图成为科学研究的工具。

定义:过去对地图的定义地图是根据一定的数字法则,使用专门符号,通过制图综合将地球表面缩绘到平面上的表象。

它反映各种自然和社会现象的空间分布、组合、联系及其在时间中的变化和发展。

地图的一系列变化:1、地图不再把用地图符号表示事物作为唯一的方法。

可用影像地图甚至数字的形式来存储和表示地图。

例如,用于巡航导弹的数字地图贮存在磁带中,使用时不需显示图形。

2、地图正在由“纸质”地图向“无纸”地图转变。

地图不仅可以印制在纸张上,也能进行屏幕显示。

3、地图不再单纯描绘地球表面。

由于航天技术的发展,地图描绘的对象从地球扩展到其它星球。

4、更加强调制图对象的空间联系和随时间的变化。

现代地图学第一章

现代地图学第一章

新编地图学教程 第1章 导 论
西晋地图学王朝的重要活动地点等。
《禹迹图》 、元代前的地图
最早的计里画方;地图大小内容选择等
明代的朱思本《舆地图》及《郑和航海图》
新编地图学教程 第1章 导 论

禹迹图 宋南宗绍兴六年 (1136年)最早石刻地 图114×114cm 比例尺: 1:5,000,000 突出表示海 岸线、黄河、长江及其 支流、太湖、洞庭湖、 鄱阳湖等水系要素及其 名称注记,保留了唐代 的地名,地图以网络的 形式绘出,是中国现存 最早带有方格网的地图 。《禹迹图》在制图学 发展史上具有划时代的 意义。现藏于陕西省碑 林博物馆。

新编地图学教程 第1章 导 论
1.4 地图的分幅和编号
1、地图的分幅
矩形分幅,图廓是矩形(又分为拼接和不拼 接) 经纬线分幅,图廓是经纬线,按规定的经差 和纬差划分,行数和列数成简单的倍数关系
新编地图学教程 第1章 导 论
2、地图编号
自然序数法(一般用于矩形分幅) 行列式编号(大区域分幅,如百万分之一) 行列-自然序数法(多用的)
表达地理信息的各种图 形符号、文字注记。 确定地图空间信息的依 据,包括比例尺、地图投影 各种坐标系统、控制点。
3.辅助要素 4.补充说明
图名、图例、地图编号 编制出版信息等辅助地图使 对主要图件在内容与形 用的要素。 式上的补充。
新编地图学教程 第1章 导 论
1.3 地图的分类
分类标志很多,主要有内容、比例尺、制图区 域范围、用途、使用方式、存储介质等 1、内容--普通地图and专题地图 2、比例尺--大、中、小比例尺 3、制图区域--按自然区划(世界、大陆等 )按行政区划(国家、省、市、县) 4、用途--通用、专用 5、使用方式--桌面、挂图、野外用图 6、存储介质--纸质、胶片、磁介质 7、其他标志--单色、彩色;平面、三维; 视觉、触觉

智慧树答案地图制图学基础知到课后答案章节测试2022年

智慧树答案地图制图学基础知到课后答案章节测试2022年

第一章1.地图由于采用特殊的数学法则而产生了()。

答案:可量测性2.比例尺为1:50万的地图属于哪种比例尺地图()。

答案:中比例尺地图3.以下哪项不属于专题地图()。

答案:地形图4.下列哪项不属于自然地理要素()。

答案:居民地5.随着现代科学技术的发展,对于地图描述正确的是()。

答案:更加强调制图对象的空间联系和随时间的变化;地图不再单纯地描绘地球表面;地图正在由“纸质”地图向“无纸”地图转变6.地图的构成要素包括()。

答案:辅助要素;数学要素;地理要素7.现代地图学的现状和发展具体表现为()几个方面。

答案:地图学新概念与新理论的不断探索;专题制图进一步拓宽领域并向纵深发展;计算机制图已广泛应用于各类地图生产;地图学-遥感-地理信息系统相结合,形成一体化的研究技术体系8.由于制作过程中采用了制图综合手段,使地图具有一览性。

()答案:对9.航空像片能够保证所描绘的范围内各处的比例尺一致。

()答案:错10.地图可以应用于地方病与流行疾病的分析与防治。

()答案:对第二章1.图上1 cm等于实地1 km,属于哪种比例尺()。

答案:文字式比例尺2.地图比例尺的主要作用()。

答案:其他选项都是3.下列哪种比例尺不使用高斯—克吕格投影()。

答案:1:100万4.以下哪些为分州分国地图常用投影()。

答案:彭纳投影;斜轴等积方位投影;正轴等角圆锥投影5.地球仪上的经纬线的长度具有哪些特点()。

答案:纬线长度赤道最长,纬度越高,纬线越短,极地的纬线长度为零。

;在同一条经线上,纬差相同的经线弧长相等,椭球体面上,从低纬向高纬稍有加长。

;所有经线长度相等。

;在同一条纬线上,经差相同的纬线弧长相等。

6.下列哪些图号是正确的()。

答案:J50B001001;J-50-A7.地图投影的实质是建立地球椭球面上点的经纬度和它在平面上的直角坐标之间的解析关系。

()答案:对8.大地水准面可以用数学公式进行表达。

()答案:错9.大地控制网由平面控制网和高程控制网组成。

地图学概论复习内容要点

地图学概论复习内容要点

第一章现代地图学引论★1、现代地图的定义及其基本特性地图是遵循一定的数学法则,见地理信息通过科学的概括综合,运用富豪系统表示在一定的载体上的图形,以传递它们的数量、质量在空间上的分布规律和发展变化。

基本特性:严密的数学法则特定的符号系统科学的地图概括2、看图识别地图的组成要素地形图的组成要素有数学要素(大地控制、缩小程度、地图投影)、地学要素(内容要素)、辅助要素(图名图号、图例图标、文字说明)★3、试述地图的功能及应用领域信息载负与存储功能,信息传输与交流功能,地图模拟与模型功能,地图认知与感受功能4、按照地图表示内容可划分为几类?按比例尺进行划分的依据是什么?按照地图表示内容可分为普通地图和专题地图两大类,普通地图又可分为地形图和地理图;专题内容可进一步氛围自然地图、人文社会经济地图等★按照比例尺可划分为大比例尺地图(比例尺≥1:10万)、中比例尺地图(比例尺<1:10万≥1:100万)、小比例尺地图(比例尺<1:100万)★5、现代地图学的定义现代地图学是以地学信息传输与地学数据可视化为基础,以区域综合制图与地图概括为核心,以地图的科学认知与分析应用为目的,研究地图的理论实质、制作技术和使用发放的综合性科学。

★6、现代地图的作用经济建设的科学依据工程建设的设计蓝图产业及城乡规划的基础科学研究的主要手段宣传教育的良好形式军事作战的重要工具决策管理的有力帮手国家疆域版图的重要表现形式7、在地图学发展历史过程中,熟知几种典型地图、代表人物及其贡献最古老的地图是距今4700年前苏美尔人绘制的地图中国裴秀提出“制图六体”:分率(比例尺)准望(方位)道里(距离)高下方邪迂值(地形欺负、倾斜缓急、山川分布走向)西方地理学之父:古希腊埃拉托色尼第一次计算了地球曲率和周长托勒密是西方古代地图学的奠基人★(论述题)8、现代地图学与地学及相关学科的关系现代地图学与地学的关系是基础地学既是地图学的应用对象又是地图学的研究对象,地图作为科学研究的有效工具,促进了地学的发展。

现代地图学知识点总结

现代地图学知识点总结

现代地图学第一章名词解释:1.现代地图:现代地图是按照严密的数学法则,用特定的符号系统,将地球或其它星球的空间事象,以二维或多位、静态活动态可视化形式,抽象概括、缩小模拟等手段表示在平面或球面上,科学地分析认识与交流传输着事象的时空分布、数质量特征及相互关系等多方面信息的一种图形或图像。

2.现代地图学:现代地图学是以地图信息传输与地图可视化手段,以区域综合制图与地图概括为核心,以地图科学认识与分析应用为目的的,研究地图的理论实质、制作技术和使用方法的综合性大众化科学。

3.普通地图:普通地图是以同等详细程度全面表示地面上主要的自然和社会经济现象的地图,能比较完整地反映出制图区域的地理特征,包括水系、地形、地貌、土质植被、居民地、交通网、境界线,以及独立地物等。

进一步可分为地形图和地理图。

4.专题地图:专题地图是着重表示一种或几种自然或社会经济现象的地理分布,或强调表示这些现象的某一方面特性的地图。

(其主题多种多样,服务对象广泛。

按专题内容可分为自然地图、社会经济地图和环境地图等不同专题类型的地图。

)5.电子地图:电子地图是用电子地图制图系统,以数字地图数据为基础,借助于计算机信息传输或转换等功能,并能在计算机屏幕上显示出图形符号的地图。

即符号化或可视化了的数字地图,是现代地图应用的重要形式。

6.数字地图:是以数字形式记录和贮存的地图。

包括矢量的栅格的数字地图。

它是相对于手工和电子模拟的地图而言的。

是完全数字化的地图。

简答题1.对比风景画,航片或卫片说明地图的基本特征。

(1)严密的数学法则。

这一法则使地图具有严密的数学基础,可以在图上量算位置、距离、方向、体积和面积等。

(2)科学的地图概括。

舍去次要的、微小的,保留基本的、主要的,并加以概括。

地图内容科学性的核心问题就是地图概括。

(3)特定的符号系统。

地理事物的形状、大小、性质等特征千差万别、十分复杂,需用特定的符号系统来表示。

且采用符号系统可以将主要地物与次要地物区别表示。

地图学基础第一章复习题及答案

地图学基础第一章复习题及答案

地图学基础第一章复习题及答案第一章导论一、填空:1、地图的基本特征:遵循特定的数学法则、具有完整的符号系统、经过地图概括、地理信息的载体。

2、地图和文字一样有着4000多年的历史。

3、地图至少有四方面的功能:地图信息的载负功能、地图信息的传递功能、地图的模拟功能、地图的认知功能。

4、地图能够存贮数量巨大的地理信息,以表达它的空间结构和时间序列变化,以及各现象间的相互联系。

空间结构指地理信息的空间分布规律,包括它的数量、质量特性;时间序列变化反映制图对象的动态变化,也即制图对象的历史进程、现代发展和未来趋势。

5、地图投影、坐标系统、比例尺构成地图的数学法则。

6、经过分类、简化、夸张和符号化,从地理信息形成地图信息的过程,称为地图概括。

7、地图信息由直接信息和间接信息组成。

直接信息是地图上用图形符号直接表示的地理信息,如水系、居民点等;间接信息是经过解译、分析而获得的有关现象或实体规律的信息,如通过对等高线的量测而获得有关坡度、切割密度的数据和图形。

8、地图按图型划分为普通地图与专题地图。

9、虚地图是指存在于人脑中或以数字形式记录存储在电脑中的地图。

前者例如心像地图,后者如数字地图。

10、实地图是地理信息可视化了的地图。

例如纸质地图、屏幕地图、地球仪等。

11、地图是伴随着文字出现的,是随着人类经济活动的需要产生的。

古尼罗河、黄河流域的农田水利和城郭的发展带动了天文测量、平面测量和地图制作技术。

古希腊手工业作坊比较发达,地中海贸易和战争使测绘用于航海成为当时的迫切任务,他们着重于测量经纬度、研究地图投影、编绘航行地图,因而将地图测绘建立在天文——大地测量的基础上。

12、古希腊毕达哥拉斯提出大地是圆球的观念,埃拉托色尼估算出地球的一段经线弧长,以此推算出地球的大小。

托勒密是西方重要的天文学家、地图学家,他的名著是《地理学指南》。

13、1978年河北省平山县出土了一块公元前310年以前铜版的“兆域图”,是我国现存最古老的平面图实物。

地图的基础知识

地图的基础知识

第四节 地图的分幅与编号
• • • • 一、地图分幅编号的意义 二、地图分幅 三、地图编号 四、我国基本比例地形图的分幅编号
地图学原理与方法 第一篇 概 论
一、地图分幅编号的意义
• 地图分幅编号
– 按一定幅面大小将某种比例尺地图所包 含范围内的图幅划分成许多幅地图,并 编注其序号的做法。
• 地图分幅编号的作用
– – – – 测制地图 印刷地图 管理和发行 用图——快速检索
地图学原理与方法 第一篇 概 论
二、地图分幅
地图学原理与方法 第一篇 概 论
二、地图分幅
• 坐标格网分幅
–尺寸
• 全开、对开、四开、八开 • 大比例尺地图:大四开 40*40、 40*50、50*50
–分类
• 拼接 • 不拼接
–特点
地图学原理与方法 第一篇 概 论
数学要素
• 坐标网
– 平面直角坐标网(公里网) – 地理坐标网(经纬网)
• 地图比例尺
– 从地图上获取精确的数量信息
• 控制点
– 控制地图内容的平面位置和高程精度
地图学原理与方法 第一篇 概 论
地理要素
• 自然地理要素
– 地理景观 自然条件 衡量区域开发前景优 劣的一个重要因素。
地图按内容分类
• 普通地图:相对均衡的详细程度
– 平面图:>1:5000 – 地形图:1:500~1:100万 – 地理图:<1:100万至1:1000万不等
• 专题地图
– 自然地理图:地势图、土壤图、天体图 – 社会经济地图:人口地图、经济地图 – 其它专题地图:工程技术图(航海图、 宇航地图)
若已知地理坐标,求它所在1:5万、 1:1万比例尺地形图的图号 • 由(1)(2)(3)求该地所在基础图1:10万地形图的图号; • 由(2)式求出基础图1:10万图幅左上角点的经纬度; • 按给定的地理坐标,由(3)式求出该地所在1:5万或1:1万图幅 的序数代码; • 将所求得的图幅序数号代码缀于基础图图号之后,即为所求。

014-第一章地图与地图学基础知识4

014-第一章地图与地图学基础知识4

(二)地图学的基本特征
1. 地图学的科学特性 2. 地图学的技术特性
3. 地图学的工程特性
(三)地图学的定义
K.A. 萨里谢夫——模型论 :
地图学是用特殊的形象 符号模型(地图图形)来 表示和研究自然与社会现
J.L. 莫里逊——信息论:
多种语言制图技术术语辞典 ICA 的定义 :
象的空间分布、组合和相 地图学是研究空间信息 互联系及其在时间中变化 图形表达、存贮和传递的 地图学是根据有关科学所获 的科学。 科学。 : 得的资料(实地测量、航空摄
清代的实测地图《皇舆全览图》
由清康熙帝主持,中西方测绘人员合作,历 经十年测制的中国第一部实测全国地图,采用经 纬差1°的梯形经纬网格。 该图具有较高的精度,公元1717年成图(康熙 五十六年),公元1719年制成铜版(康熙五十八年), 52.5×77cm 共41幅,比例尺 1:1 400 000,现藏 于北京图书馆。
最早的地图实物 公元前2400-2200年保存至今的巴比伦陶片地图 (左为缩小照片,右为复原示意图)
古埃及绘在苇草上的金矿图
在我国,地 图的萌芽可 追溯到4000 年前夏代或 更早。
我国古代地图学的发展 我国地图史上第一幅具有实际用途的城市 建设地图则是3000年前绘制的洛邑城址地 图。地图从周朝开始,就作为统治阶级封 邦建国、管理土地必不可少的工具。到周 朝和春秋战国时,地图已经被广泛用于社 会和生产实践的各个领域。
影测量、遥感图像、统计资料
等)进行有关地图和图形生产 地图学是以地图信息传输为中心,研究地图 时,所进行的科学、技术和艺 的理论、制作技术和使用方法的科学。 术全部工作的总称。
二、地图学的学科体系和各主要 学科的研究内容
(一)地图学的学科体系

(地图学课件)第三章地图投影思考题

(地图学课件)第三章地图投影思考题
第3章 地图投影
§1 地图投影的概念 §2 地图投影的分类 §3 常用的地图投影 §4 大型GIS中的地图投影 §5 我国基本比例尺地形图投影 §6 地形图的分幅与编号
现代地图学基础 第3章 地图投基本方法,解析法的一般公式表达。 2、地图投影变形的种类,其基本特征是什么。 3、地图投影的基本类别有哪些,其投影图形经纬线的基本特征是什么, 能够看图识别不同的投影类型。 4、能够看图识别几种世界地图常用的地图投影。 5、我国基本比例尺地形图采用投影类型和基本特征。 6、高斯-克吕格投影的几何原理解释。 7、高斯-克吕格投影的分带有几种,对应的具体规定。 8、大中比例尺地形图的坐标网类型有哪些?具体规定如何?能够从图上 阅读这几种坐标值。 9、理解高斯投影的三个基本条件描述,理解其正算公式的推导过程。 10、理解并掌握高斯投影的变形规律(包括角度和长度)。 11、理解叙述1991年之前我国基本比例尺地形图的分副标准和编号规定。 12、理解叙述1991年之后我国基本比例尺地形图的分副方法和编号规定。 13、给定一个老的地形图图号(或者一个新的图号),能够完成到新的编 号(或老的)之间的转换。 14、给定图上任意的一个点的经纬度坐标,能够计算它所在相应比例尺地 图的图幅编号;已知一个地图的编号,能够计算其内廓点的经纬度坐标。 15、能够进行不同比例尺地形图编号的行列关系换算。
现代地图学基础 第3章 地图投影

现代地图学教程_2版(袁勘省主编)PPT模板

现代地图学教程_2版(袁勘省主编)PPT模板

11
第三章地图投影及其选择与变换
第三章地图投影及 其选择与变换
第一节地图投影的基本概念与问题 第二节常用地图投影 第三节地图投影的选择与变换 第四节我国地形图投影及其分幅与 编号
12
第四章地图符号语言与内容符号表达
第四章地图符号语言与内容符号表 达
第一节地图符号分类、变量与量表
第二节地图符号图形、色彩与注记 语言
现代地图学教 程|2版(袁勘 省主编)
演讲人 2 0 2 X - 11 - 11
01封面封面ຫໍສະໝຸດ 02现代地图学教程
现代地图学教程
03
内容简介
内容简介
04
《现代地图学教程》编写委员会
《现代地图学教程》编写委 员会
05
主编介绍
主编介绍
06
序言
序言
07
第二版前言
第二版前言
08
第一版前言
第三节普通地图内容及图形符号表 达
第四节专题地图内容及图形符号表 达
13
第五章地图概括原理与方法
第五章地图概括原理与方法
第一节地图概括的概念与影响因 素 第二节地图内容选取 第三节地图内容概括 第四节地图符号图形简化 第五节地图概括智能化
14
第六章数字制图技术与电子地图编制
第六章数字制图技术与电子地 图编制
第一版前言
09
第一章现代地图与现代地图学
第一章现代地图与现 代地图学
第一节现代地图概 念与分类
第二节现代地图学 概念与学科体系
第三节地图学发展 简史与展望
10
第二章地球空间认知与现代测绘成图
第二章地球空间认知与现代测 绘成图
第一节概述 第二节地球空间参照系 第三节空间尺度与地图比例尺 第四节地图测绘成图法

地图制图知识点整理

地图制图知识点整理

地图制图知识点整理第一章地图的定义:按照严密的数学法则,用特定的符号系统,将地图或其他星球的空间事象,以二维或维静态或动态可视化形式,抽象概括、缩小模拟等手段表示在平面或球面上,科学地分析认知与交流传输事象的时空分布、数量质量特征及相互关系等多方面信息的一种图形或图像。

地图的基本特征:严密的数学法则2)科学的地图概括3)特定的符号系统现代地图学的定义:以地图信息传输与地图可视化为手段,以区域综合制图与地图概括为核心,以地图科学认知与分析应用为目的,研究地图的理论实质、制图技术和使用方法的综合性大众化科学。

现代地图学的学科体系:三大方面:1)理论地图学2)技术地图学3)应用地图学现代地图学与其他学科的关系:一、与地球科学的关系:现代地图学是研究地球科学的依据/工具;是地球科学研究成果的表达手段二、与测绘学的关系:测绘学为制作地图提供理论依据三、与3S技术的关系——虚拟现实,将地理信息系统发展到现代社会中去。

遥感:为地图内容的修编与更新、专题地图的编制和影像地图的制作等提供价廉而实时的资料。

计算机地图制图:极大的提高了地图制图的速度,使大量的制图工作者从繁琐的手工制图作中解脱出来,提高了地图制作的技术水平,丰富了地图的内容,使由模拟地图迈入数字地图时代成为可能与GPS的关系:提高了地图的空间数据质量。

延伸:三代语言——一代:文字二代:地图三代:地理信息系统四、与其他学科的关系自然科学和社会科学:为地图制图提供必要的题材计算机与信息工程技术:不断的改进制图的技术方法和工艺水平艺术和色彩学:为地图学的表现手段和感染力提供营养数学:实现地图模型理论和计算机地图制图、数字地图的基础。

现代地图的分类:1)按地图功能和内容分类:功能:普通地图、专题地图、专用地图、特殊地图内容:普通地图、专题地图普通地图——以同等详细程度全面表示地面上主要的自然和社会经济现象的地图,能较完整地反映出制图区域的地理特征,包括水系、地形、地貌、土质植被、居民地、交通网、境界线、以及独立地物等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第一章现代地图定义:按照严密的数学法则,用特定的符号系统,将地球或其它星球的空间事象,以二维或多维、静态或动态可视化形式,抽象概括、缩小模拟等手段表示在平面或球面上,科学地分析认知与交流传输着事象的时空分布、数量质量特征及相互关系等多方面信息的一种图形或图像。

地图的基本特性(1)具有严密的数学法则:地图是正形投影。

(2)进行了科学的地图概括:地图的内容进行了高度概括。

(3)使用特定的符号系统:地图图式。

(4)现代地图基本特性有所拓展,但是地图的3条基本特性却没有实质性改变。

现代地图的组成要素数学要素:(1)用来确定地理要素的空间相关位置;(2)地理要素:根据制图要求所要表达的内容;(3)辅助要素:对主图内容与形式的补充,也是用图的工具或参考;(4)技术设备和技术操作:计算机的软硬件设备和具体的技术操作。

现代地图的分类体系(一)按地图的功能和内容分类1、功能分:普通地图、专题地图、专用地图和特种地图;2、内容分:普通地图、专题地图。

这是最主要的分类方法。

(二)按地图的比例尺分类大比例尺地图:大于和等于1:10万;中比例尺地图:小于1:10万大于1:100万;小比例尺地图:小于等于1:100万1、模拟地图:是利用经过人工抽象和符号化了的图形及图像描述制图内容的地图。

现代地图学:以地图信息传输与地图可视化为手段,以区域综合制图与地图概括为核心,以地图科学认知与分析应用为目的,研究地图理论实质、制作技术和使用方法的综合性大众化科学。

现代地图学的学科体系2、现代地图学理论:地图信息与传输、地图模拟与模型、地图认知与感受;第二章制图框架与成图方法大地球体:当海洋静止时,自由水面与该面上各点的重力方向(铅垂线)成正交,这个面叫水准面。

在众多的水准面中,有一个与静止的平均海水面相重合,并假想其穿过大陆、岛屿形成一个闭合曲面,这就是大地水准面。

它实际是一个起伏不平的重力等位面——地球物理表面。

它所包围的形体称为大地体。

大地水准面的意义:1. 地球形体的一级逼近2. 起伏波动在制图学中可忽略 3. 重力等位面在测量和制图中就用旋转椭球体来代替大地球体,这个旋转椭球体通常称为地球椭球体,简称椭球体。

它是一个规则的数学表面,所以人们视其为地球体的数学表面,也是对地球形体的二级逼近,用于测量计算的基准面。

大地水准面是由静止海水面并向大陆延伸所形成的不规则的封闭曲面。

它是重力等位面,大地水准面是描述地球形状的一个重要物理参考面,也是海拔高程系统的起算面。

大地水准面的确定是通过确定它与参考椭球面的间距——大地水准面差距(对于似大地水准面而言,则称为高程异常)来实现的。

大地水准面和海拔高程等参数和概念在客观世界中无处不在,在国民经济建设中起着重要的作用。

大地水准面是大地测量基准之一,确定大地水准面是国家基础测绘中的一项重要工程。

它将几何大地测量与物理大地测量科学地结合起来,使人们在确定空间几何位置的同时,还能获得海拔高度和地球引力场关系等重要信息。

大地水准面的形状反映了地球内部物质结构、密度和分布等信息,对海洋学、地震学、地球物理学、地质勘探、石油勘探等相关地球科学领域研究和应用具有重要作用。

参考椭球的基本元素:长半轴长a=6378140m,短半轴长 b=6356755m,扁率c=(a-b)/a=1:298.257,椭球短轴平行于由地球质心指向1968.0地极原点方向,首子午面平行于格林尼治天文台的子午面,国家大地原点设在陕西省泾阳县。

[中国1952年前采用海福特(Hayford)椭球体;1953—1980年采用克拉索夫斯基椭球体(坐标原点是前苏联玻尔可夫天文台);自1980年开始采用 GRS 1975(国际大地测量与地球物理学联合会IUGG 1975 推荐)新参考椭球体系,并确定陕西泾阳县永乐镇北洪流村为“1980西安坐标系”大地坐标的起算点。

]空间参照系的基本概念:(一)地理坐标系:1、天文经纬度,2、大地经纬度,3、地心经纬度.天文经纬度:表示地面点在大地水准面上的位置,用天文经度和天文纬度表示。

天文经度:观测点天顶子午面与格林尼治天顶子午面间的二面角。

在地球上定义为本初子午面与观测点之间的二面角。

天文纬度:在地球上定义为铅垂线与赤道平面间的夹角。

大地经纬度:表示地面点在参考椭球面上的位置,用大地经度l、大地纬度和大地高h表示。

大地经度l:指参考椭球面上某点的大地子午面与本初子午面间的两面角。

东经为正,西经为负。

大地纬度:指参考椭球面上某点的垂直线(法线)与赤道平面的夹角。

北纬为正,南纬为负。

地心经纬度:即以地球椭球体质量中心为基点,地心经度同大地经度l,地心纬度是指参考椭球面上某点和椭球中心连线与赤道面之间的夹角y。

在大地测量学中,常以天文经纬度定义地理坐标。

在地图学中,以大地经纬度定义地理坐标。

在地理学研究及地图学的小比例尺制图中,通常将椭球体当成正球体看,采用地心经纬度。

(二)大地坐标系——以参考椭体为依据大地坐标系的建立包括:选择一个椭球体、对椭球体进行定位和确定大地起算数据。

中国的大地坐标系:1980年以前:1954年北京坐标系;它有明显的不足。

1980年:1980年西安坐标系;选用1975年国际大地测量协会推荐的参考椭球;ICA-75椭球参数:a = 6 378 140m;b = 6 356 755m;f = 1/298.257二、参心坐标系-短轴平行于地球质心(一)1954年北京坐标系由平面控制网和高程控制网组成,控制点遍布全国各地平面控制网:按统一规范,由精确测定地理坐标的地面点组成,由三角测量或导线测量完成;依精度不同,分为四等。

(二)1980年西安坐标系1980年国家大地坐标系采用地球椭球体基本参数为1975年国际大地测量与地球物理联合会第十六届大会推荐的数据。

大地原点设在我国中部的泾阳。

三、地心坐标系(一)地心坐标系的概念:要求参考椭球体的中心与地球的质心保持一致;(二)建立地心坐标系的意义:能较为精确的推算航天器的运行轨道;(三)主要的地心坐标系:WGS-72和WGS-84,它是目前国际上统一采用的大地坐标系(四)地理纬度和地心纬度:地球上任一地点的地理纬度总是大于它的地心纬度。

高程控制网:按统一规范,由精确测定高程的地面点组成,以水准测量或三角高程测量完成。

依精度不同,分为四等。

中国高程起算面是黄海平均海水面。

1956年在青岛观象山设立了水准原点,其他各控制点的绝对高程均是据此推算,称为1956年黄海高程系。

1987年国家测绘局公布:启用《1985国家高程基准》取代《黄海平均海水面》其比《黄海平均海水面》上升 29毫米。

地图比例尺:地图上一直线段长度与地面相应直线水平投影长度之比。

表达式为:d/D=1/M(d为图上距离,D为实地距离)主比例尺:在投影面上没有变形的点或线上的比例尺。

局部比例尺:在投影面上有变形处的比例尺。

地图比例尺的表现形式:数字式比例尺、文字式比例尺、图解式比例尺(直线比例尺、斜分比例尺特殊比例尺(地图投影比例尺))比例尺的作用:(一)比例尺决定着地图图形的大小。

同一地区,比例尺越大,地图图形就越大,反之,则小。

(二)比例尺决定着地图的测制精度(三)比例尺决定着地图内容的详细程度。

比例尺越大,地图的内容就越详细。

传统实测成图法:一、大地控制测量:天文测量、三角测量、导线测量、水准测量;二、地形地物测量:普通测量、航空摄影测量;三、内业制图与出版。

数字测绘成图法二、数字编绘成图法:(一)编辑设计、(二)数据输入、(三)数据处理、(四)打样校对(五)电子出版第三章地图投影地图投影:在地球椭球面和平面之间建立点与点之间函数关系的数学方法,称为地图投影。

地图投影的实质:是将地球椭球面上的经纬线网按照一定的数学法则转移到平面上。

投影变形的概念:地球椭球体面上的元素,比如一段距离、一个方向、一个角度及图形等投影到平面上,必然同原来的距离、方向、角度及图形有差异,这一差异称之为投影变形。

地图投影的变形有:长度变形、面积变形、角度变形和形状变形。

长度变形是指长度比μ与1之差,而长度比是投影面上一微小线段和椭球体面上相应微小线段长度之比;面积变形是指面积比ρ与1之差,而面积比是投影面上一微小面积与椭球面上相应微小面积之比;角度变形是指投影后平面上任意两方向线夹角与椭球面上相应两方向线夹角之差;形状变形是指地图上轮廓形状与相应轮廓形状的不相似。

变形椭圆:取地面上一个微分圆(小到可忽略地球曲面的影响,把它当作平面看待),它投影到平面上通常会变为椭圆,通过对这个椭圆的研究,分析地图投影的变形状况(变形的性质和变形的程度)。

这种图解方法就叫变形椭圆。

地图投影的分类:按地图投影的变形性质分类:等角投影: 投影面上某点的任意两方向线夹角与椭球面上相应两线段夹角相等,即角度变形为零ω=0(或a=b,m=n)。

等积投影: 投影面与椭球面上相应区域的面积相等,即面积变形为零V p=0(或 P=1,a=1/b)。

任意投影: 投影图上,长度、面积和角度都有变形,它既不等角又不等积。

其中,等距投影是在特定方向上没有长度变形的任意投影(m=1)。

第四章 地图符号地图符号:是符号的子集,它具有可视性。

它用一种物质的对象来代替一个抽象的概念,以一种易为心灵了解和便于记忆的形式,把制图对象的抽象概念呈现在地图上,从而使人们产生深刻的印象。

地图符号的作用:1、全面科学的表达地理事象。

2、能实现对地理事象的第一次概括。

3、能在平面上建立客观事象的空间模型。

地图符号的分类体系:按地图符号所指概念的空间分布状态分类:点状符号、线状符号、面状符号、体状符号;按地图符号的图形特征分类:正形符号、侧视符号、象征符号;按地图符号与地物的比例关系分类:依比例尺符号、不依比例符号、半依比例符号地图符号的变量:一、地图符号的基本变量(一)静态符号的基本视觉变量;(二)动态符号的基本视觉变量;(三)声音符号的基本声音变量二、视觉变量的感受功能(一)整体感;(二)等级感;(三)数量感;(四)质量感;(五)动态感;(六)立体感地图注记:一、地图注记的作用:标识各种对象、说明对象的属性、转译符号的含义;二、地图注记的种类:名称注记、说明注记、数字注记;三、地图注记的构成要素:字体、字大、字隔、字向、字色、字列四、地图注记的配置:配置原则:明确显示被注对象;地图概括的概念与方法一、地图概括的概念:是根据地图比例尺、地图的用途和制图区域的特点,采用简明扼要的手段,把空间信息中主要的本质的信息提取出来,形成新的空间概念的过程。

二、地图概括的方法:地图内容的选取、概括和图形简化地图概括的影响因素一、地图比例尺(最根本的因素)它决定着地图对地面的缩小程度,直接影响着地图内容表达的详细程度,从而决定着地图概括的程度。
