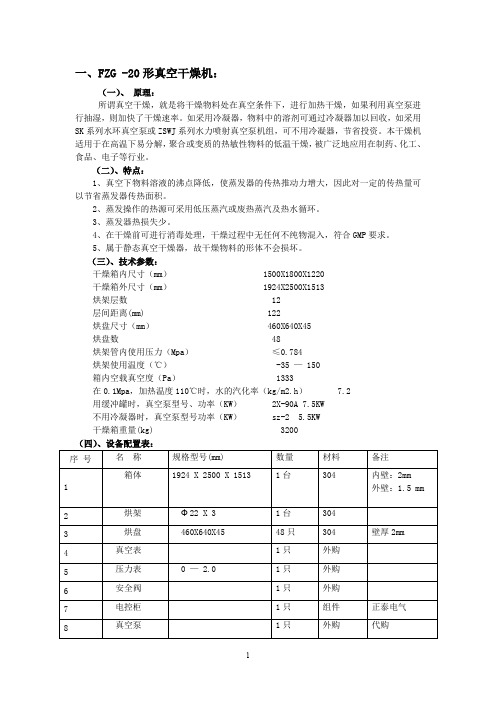

FZG-20型非标方真空干燥器概述
一、设备概述
真空干燥是将被干燥物料处于真空条件下进行加热干燥,同时真空泵进行抽气排湿,使工作室处于真空状态,同时物料挥发出的水份由真空泵抽走,物料的干燥速率大大加快。同时节省了能源。干燥器内上下基本无温差,整机符合GMP药品生产要求。
适用于状态不稳定,及热敏性物料。
由于真空箱内部与外界隔绝,能适用于回收溶剂和干燥时,排出有毒、有刺激性气体的场合。
属于静态干燥,故干燥物料的形体不会损坏。
在有些生产过程中,需进行灭菌操作,灭菌一般都在干燥操作之前,是利用蒸汽的高温作用,杀死干燥室内的病毒、细菌、支原体等一些微生物。
真空干燥的理论表明:
1.加热温度恒定,提高真空度,速率加快;
2.真空度恒定,增高加热温度,速率加快;
3.既提高真空度,又提高加热温度,则速率大大加快。
加热介质可用蒸汽、热水及其它热媒。
二、设备配置
1.真空干燥箱内外壁不锈钢制造,中间有80mm保温层;
2.加热排管为φ18x2不锈钢管,放置640×460×20标准烘盘72只;
3.真空箱上装有安全阀,视镜,温度表,真空表,操作安全;
4.法兰,手柄等部件均为不锈钢制作;
5、加热进蒸汽气口,出气口为三个
6、设备外表温度不高于环境温度5度
7、真空度体现(小于0.98MP )
8、换热面积 45m 2 三、技术参数
设备名称: FZG-20非标真空干燥箱 外形尺寸(宽×深×高):(mm) 2135×1659×2071 烘架层数: 12 烘盘数量: 72 烘盘尺寸:(mm) 460×640×20 四、设备外购件清单:
1真空表 上海荣华仪表厂
序号 名称
规格型号
数量 材料 厚度 生产厂家
备注 1
箱体 外形尺寸:
2135×1659×2071 mm
内净尺寸:
1801×1380×1771 mm
1
SUS304
内壁3mm 外壁1.5mm
常州干燥
内壁 满焊
2 烘架
1 SUS304 φ45×2.5mm φ32×3.5mm φ18×2mm 常州干燥 3 烘盘 460×640×20mm
72 SUS304
0.6mm 常州干燥
底部冲5mm 孔 4 电磁阀 3 进气管路控制
5 真空泵 7.5KW 1 水环式真空泵
6 储罐 1 常州干燥
7 主机支架 Q235 8
保温材料 岩棉 电控柜
SUS304
1.5mm 温控表 XMT 系列 3
浙江余姚
控制电磁阀
断路器
DZ47系列 正泰 交流接触器 3TB 系列 正泰
过载保护器
3UA59系列
2安全阀A27H-W 青岛广利水暖器材公司3温度表常州热工仪表厂
4 真空报警
5 卖方控制箱内置接地接零三相区别。连接电线需方承担。
6 真空泵为连续工作
