金属桥架、线槽安装
金属桥架、线槽安装12.2.1桥架安装1)材料准备金属线槽及其附件：应采用经过镀锌处理的定型产品。
其型号、规格应符合设计要求。
线槽内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。
2)主要机具电锤、钢锯、卷尺、扳手、切割机、角向磨光机、电工常用工具、焊机、高凳等。
3)作业条件配合土建结构施工埋预件预留孔洞，墙面及地面浆完成。
4)施工工序图纸识熟→弹线定位→打孔→预制加工支、吊架→支、吊架安装→桥架安装→接地安装→清扫→桥架盖板安装（电缆敷设完成后，若需要）5)基本要求：电缆桥架在装运及现场堆置时应理顺，防止变形。
支架安装a支架与预埋件焊接固定时，焊缝应饱满。
b支架与预埋件螺栓固定时，选用螺栓适配连接紧固，防松：零件齐全。
桥架安装：a桥架应可靠地紧固在支架上,不得有明显的扭曲或向一边倾斜;b桥架间连接板的尺寸应与边框高度配套，梯架边框高度为100mm的须增用一块与其相配合的垂直板（取消水平压板）以增强连接强度;c除伸缩缝外，桥架延续连接处的间隙不得大于10㎜，梯架连接处的间隙不得大于12㎜;d在桥架，延续连接的底部须装有护板条，护板条应压紧，接头处应光滑，平直无错口现象;e在建筑沉降降缝处，应设置补偿装置;f钢制电缆桥架直线不超过30m，应设伸缩节，铝合金或玻璃钢制电缆桥架长度超过15m应设伸缩节;g桥架安装完毕应按施工图标志分类，编号在分支、转弯处的直线均应作标志;h严禁将桥架直接点焊在金属结构上;。
i用于组合桥架延续连接及附件的紧固螺栓均应注意螺栓安装方向，螺栓头应在桥架内侧，螺帽在外侧，螺栓长度应适中，紧固后约伸出10㎜为宜;j当需在水平桥架上引下保护管至设备时，须采用管座，管端伸入桥架的长度一致，管口应加保护套，在距保护管弯头300-400㎜处，应将保护管固定，固定应牢靠;k标准弯头和组合弯头安装要求:使用标准弯头，其弯曲半径，边框高度均应符合设计要求，弯头的延续连接应接合自如，接口处不应受力，连接后不得有凸起或扭曲现象，其纵向横向中心线应相互垂直，经弯头前后的中心线应重合或相互平行，同层桥架在弯头的前后应在同一水平面上，其偏差均不得大于5㎜。
弱电工程桥架与管路施工工艺培训
定
位
及
开
槽
钢 管 布 放 及 连 接
施工准备
划线定位
隐
钢管布放及 连接
墙面开槽
蔽 工
底 盒
程
安
验
装
底盒安装
隐蔽工程验 收
收
墙
成品保护
墙面挂网恢 复
面 挂
网
成 品
恢
保
复
护
二 专用通信工艺流程及工法
2.1、钢管预埋 2.1.2、工艺标准及注意事项
定位及开槽
钢管布放及连接
埋深符合要求
墙面恢复成品
工艺标准：
1、根据设计图要求确定盒、箱轴线位置，以土 建弹出的水平线为基准，挂线找平，线坠找正，标 出盒、箱实际尺寸位置。
2、 埋入墙或混凝土内的管，距砌体表面的净距 不应小于15 mm，经隐蔽工程验收合格；
3、进入分线盒的管路，排列应整齐； 4、敷设于多尘和潮湿场所的电线管路、管口、 管子连接处作密封处理； 5、墙面恢复时要求灰浆饱满，平整牢固，坐标 正确，需加网格带固定后再抹灰防止空裂； 6、地线连接采用卡接，镀锌钢管或可挠金属电 线保护管，应用专用接地线卡连接，不得采用熔焊 连接地线。
7、两列桥架之间的拼接偏差不应大于2mm。
感谢观看
墙面挂网恢复
管口封堵及防腐
二 桥架工艺流程及工法
2.3、桥架安装
2.3.1、施工流程
工艺标准
施工准备
支吊架安 装完成
桥 架
跨
安
接
装
地
及
线跨接地线ຫໍສະໝຸດ 桥架安装连连
连接
及连接
接
接
桥架调直 及固定
成品保护
成 品 保
关于电缆桥架与母线槽
目录1 、桥架结构强度的计算方法 (2)2、桥架表面防腐处理方式选择 (3)3、桥架型号表示法 (4)4、布线电缆桥架设计 (6)5、桥架的施工要点 (10)6、耐火电缆与耐火封闭母线的选用 (11)7、电缆桥架工程设计说明 (12)8、电缆桥架的安装布线说明和注意事项 (14)9、电缆桥架的接地 (16)10、电缆桥架支架安装方法 (17)11、电缆桥架各部件名称含义及一般术语 (18)12、母线槽安装 (19)13、母线槽的专业术语 (21)14、母线槽的专业术语 (22)15、大电流封闭母线 (23)16、国内外各类母线 (25)17、应急电源母线的选用和安装 (28)1 、桥架结构强度的计算方法一、托盘式电缆桥架、梯式桥架的强度计算：可将它简化为受均布荷载的简支梁，最大弯矩在跨中，其表达式为：式中q——作用在托盘、梯架上额定均布荷载；L——托盘式桥架、梯型桥架的跨距。
托盘式桥架、梯型电缆桥架架结构的最大弯曲正应力：式中Ko——薄壁结构引起的综合修正系数。
可取1.5；Ymax——托盘、梯架横截面形心0 到最远点的垂直距离；Ix——托盘、梯架横截面对X 轴的惯性矩。
满足托盘、梯架强度要求的条件是：式中[σ]——托盘、梯架材料的许用应力，即为材料的屈服极限σs 除以安全系数1.5 的值。
对Q235A 钢取60×103Pa二、托盘、梯架最大挠度的计算：托盘、梯架按简支梁计算，跨中最大挠度为：式中E——材料的弹性模量。
2、桥架表面防腐处理方式选择电缆桥架表面防腐处理方式选择应按工程环境条件、重要性、耐久性和技术经济性等因素，对桥架选择适宜的防腐处理方式。
一般情况宜按下表选择适于工程环境条件的防腐处理方式。
当采用表中“T”类防腐方式时，应符合（对镀锌镍合金、高钝化等其它防腐处理的桥架，应按有关规定试验验证，并应具有明确的技术质量指标及检测方法。
）要求。
表面防腐处理方式选择3、桥架型号表示法系列：表示规格或规格序号（用阿拉伯数字表示）形式：表示类别种类序号（用阿拉伯数字或英文字母表示）类别：表示结构形式（用中文第一个汉语拼音的大写字头）T为梯架式桥架P为托盘式桥架C为槽式桥架ZH为组合式桥架规格：XQJ 表示电缆桥架系列；DJ 表示大跨距系列电缆桥架型号表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母 T为梯级式、P为托盘式 C 为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算 G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
线槽及桥架安装
线槽及桥架安装
支架安装：安装时，先用M12 膨胀螺栓固定底座（底座若与钢结构构件连接，可采用焊接，焊接后涂化），然后用M12×30 连接螺栓固定立柱，最后选好配套托臂用六角螺栓连接固定。
安装的支架吊架应牢固且横平竖直，其沿桥架走向左右偏差不应大于10mm。
桥架安装：安装时应注意横平、竖直、固定牢靠、排列整齐、进出线的开孔应采用机械开孔器，不得用电气焊开孔；进出管应采用丝接，连接件要齐全，不得松脱；选用的三通弯头要符合所敷设电缆的弯曲半径，接口处应平整光滑。
桥架接地：桥架全长应有可靠接地，在每段桥架与桥架接头处用软铜片可靠连接。
线槽安装：线槽应敷设在干燥和不易受机械损伤的场所。
线槽连接应连续，每节线槽的固定点不应少于两个，在转角、分支处和端部均应有固定点。
线槽接口应平直，槽盖应齐全、平整、无翘角。
固定或连接线槽的螺钉或其他紧固部件，紧固后其端部应与线槽内表面光滑相接，出线口应位置正确、光滑、无毛刺。
线槽敷设应平直整齐，水平或垂直允许偏差应为其长度的2‰，且全长允许偏差为20mm，并列安装时，槽盖应便于开启。
电气工程电缆桥架及线槽安装施工方法要点

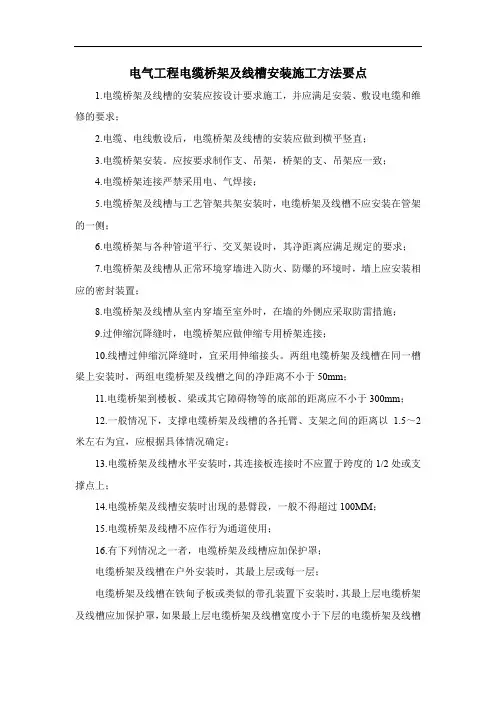

电气工程电缆桥架及线槽安装施工方法要点1.电缆桥架及线槽的安装应按设计要求施工，并应满足安装、敷设电缆和维修的要求；2.电缆、电线敷设后，电缆桥架及线槽的安装应做到横平竖直；3.电缆桥架安装。
应按要求制作支、吊架，桥架的支、吊架应一致；4.电缆桥架连接严禁采用电、气焊接；5.电缆桥架及线槽与工艺管架共架安装时，电缆桥架及线槽不应安装在管架的一侧；6.电缆桥架与各种管道平行、交叉架设时，其净距离应满足规定的要求；7.电缆桥架及线槽从正常环境穿墙进入防火、防爆的环境时，墙上应安装相应的密封装置；8.电缆桥架及线槽从室内穿墙至室外时，在墙的外侧应采取防雷措施；9.过伸缩沉降缝时，电缆桥架应做伸缩专用桥架连接；10.线槽过伸缩沉降缝时，宜采用伸缩接头。
两组电缆桥架及线槽在同一槽梁上安装时，两组电缆桥架及线槽之间的净距离不小于50mm；11.电缆桥架到楼板、梁或其它障碍物等的底部的距离应不小于300mm；12.一般情况下，支撑电缆桥架及线槽的各托臂、支架之间的距离以1.5～2米左右为宜，应根据具体情况确定；13.电缆桥架及线槽水平安装时，其连接板连接时不应置于跨度的1/2处或支撑点上；14.电缆桥架及线槽安装时出现的悬臂段，一般不得超过100MM；15.电缆桥架及线槽不应作行为通道使用；16.有下列情况之一者，电缆桥架及线槽应加保护罩；电缆桥架及线槽在户外安装时，其最上层或每一层；电缆桥架及线槽在铁甸子板或类似的带孔装置下安装时，其最上层电缆桥架及线槽应加保护罩，如果最上层电缆桥架及线槽宽度小于下层的电缆桥架及线槽宽度时，下层电缆及线槽也应加保护罩；电缆桥架及线槽安装在容易受到机械损伤的地方；电缆桥架及线槽安装在粉尘场所；电缆桥架及线槽安装在有特殊要求的场所。
电缆桥架及线槽安装施工工艺及施工方法要点
电缆桥架及线槽安装施工工艺及施工方法要点
1、施工工艺
桥架、线槽检查→支吊架定位→支吊架制作安装→桥架、线槽安装→桥架、线槽接地
2、施工方法要点
（1）支架安装：安装支架时应结合深化设计，避开预应力钢筋，且须放线定位，确保安装后不仅垂直度满足规范，而且外观成排成线、长短一致，支架间距均≤1.5m。
（2）桥架及线槽直线段长度超过30m时，应设伸缩节，且伸缩灵活。
（3）桥架、线槽之间连接采用半圆头镀锌螺栓，半圆头应在桥架内侧，接口应平整、无扭曲、凸起和凹陷。
（4）桥架、线槽转弯及分支处必须使用成品配件；弯曲半径由最大电缆的外径决定。
（5）桥架、线槽之间应用软铜接地专用线将两段桥架的接地端子跨接。
（6）桥架穿越防火分区时需用防火材料填实。
（7）桥架、线槽应平直整齐，直线段的水平和垂直允许偏差应不超过长度的20%，全长允许偏差不超过20mm。
线槽桥架规范
一线槽在空气中敷设时，同一线槽内的电线或电缆的总截面不应大于线槽内截面的20%；载流导体不宜多于30根。
线槽在地面内敷设时，同一线槽内的电线或电缆总截面不大于线槽内截面的40%。
二电线穿保护管管径选择应符合下列原则：
1.电线导体截面为1~6mm平方的按电线总截面积不大于电线管内截面积的35%计算。
2.电线导体截面为10~50mm平方的按电线总截面积不大于电线管内截面积的30%计算。
3.电线导体截面为70~150mm平方的按电线总截面积不大于电线管内截面积的25%计算。
照明支线简易计算：
对于单相220v，1kw近似等于4.55安培电流。
（对于三相380v，1kw近似等于2安培电流。
）
举例如下：
计算照明负荷功率为1.0kw。
根据负荷功率计算电流：1.0kw=4.55A 1.0乘以4.55等于4.55A
根据电流选择断路器：DZ47-63\2P (插座回路一定得2极) 10A（该数一定要大于负荷电流）根据断路器整定电流选择导线截面：BV-1.5mm2 40度 3根导线穿塑料管的载流量为13A。
13A大于10A，满足条件，选择1.5mm2的导线正确。
（对于三相380v负荷的计算步骤与上述基本相同，只是要注意导线的根数和断路器的级数与单相的不同）。
金属桥架、线槽安装技术交底内容应知应会清单
金属桥架、线槽安装技术交底内容应知应会清单一、施工准备（一）技术准备(1)确定桥架、槽板的型号规格及平面布置符合设计要求；(2)进行设计交底、技术交底。
（二）材料要求(1)金属桥架、线槽及其附件：应采用经过镀锌处理的定型产品。
其型号、规格应符合设计要求。
线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。
(2)金属膨胀螺栓：应根据容许拉力和剪力进行选择。
(3)镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、吊杆(架)、垫圈、弹簧垫等金属材料做电TT 件时，都应经过镀锌处理。
(4)辅助材料：钻头、电焊条、氧气、乙炔、调和漆。
（三）主要机具(1)铅笔、卷尺、线坠、粉线袋。
(2)电工工具、手电钻、冲击钻、工具袋、工具箱、高凳等。
（四）作业条件(1)配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。
(2)顶棚和墙面的喷漆、油漆及壁纸全部完成后，方可进行桥架、线槽敷设。
(3)高层建筑竖井内土建湿作业全部完成。
(4)地面线槽应及时配合土建施工。
二、材料和质量要点（一）材料的关键要求(1)桥架、槽板的型号规格应符合国家现行技术标准的规定及设计要求。
（2）槽板内外应平整光滑，无扭曲现象，无毛刺，木槽板应涂绝缘漆及防火涂料，金属桥架、线槽应作防腐处理。
（3）桥架、线槽允许的最小板材厚度见表1。
桥架、线槽允许的最小板材厚度表1线槽宽度(mm)允许最小厚度(mm)线槽宽度(mm)允许最小厚度(mm)小于4001.5大于8002.5400 至8002.0（二）技术关键要求（1）桥架、线槽宜敷设在干燥和不易受害的场所，应紧贴建筑物、构筑物的表面，且平直整齐，多条桥架线槽并列敷设时，应无明显缝隙。
（2）桥架、线槽敷设应根据设计要求有可靠接地或接零，但不宜作为设备的接地导体。
（3）手工焊接所用焊条应符合《碳钢焊条》（GB5117）标准，宜用E4300 型～E4313 型条。
（4）连接板、连接螺栓等受力附件应与线槽、桥架等本体结构强度相适应。
电缆桥架、线槽的安装及敷线
电缆桥架、线槽的安装及敷线电缆桥架、线槽是新建工程电气线路敷设的主要方式之一。
它的优点是便于维修、更换线路。
桥架、线槽的安装及敷线要符合GB503032002建筑电气工程施工质量验收规范要求，本节主要介绍基本要求。
1．电缆桥架和线槽的安装要求(1)金属桥架和线槽及其支架全长不少于2处与接地(PE)或接零(PEN)干线相连接。
(2)非镀锌桥架间连接板的两端及非镀锌线槽间连接板两端要跨接铜芯接地线，其最小截面积不小于4mm2。
(3)镀锌桥架间连接板及线槽间连接板间的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
(4)桥架应敷设在易燃易爆气体管道和热力管道的下方，与管道的最小净距，符合表611规定。
(5)敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施。
(6)桥架与支架间螺栓、桥架连接板螺栓、固定牢固，螺母位于桥架外侧。
2．桥架内电缆敷设应符合以下要求(1)大于45倾斜敷设的电缆每隔2m处设固定点。
(2)水平敷设的电缆，首尾两端、转弯两侧及每隔5～10m处设固定点。
(3)敷设于垂直桥架内的电缆，要每隔1m处设固定点。
(4)电缆的首端、末端和分支处应设标志牌。
3．线槽内敷线应符合以下要求(1)同一回路的相线和零线，敷设于同一金属线槽内。
(2)电线在线槽内有一定余量，不得有接头。
电线按回路编号分段绑扎，绑扎间距不大于2m。
(3)同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内，有抗干扰要求的线路应使用隔板隔离或用屏蔽电线并要求屏蔽护套一端接地。
(4)当采用多相供电时，电线的绝缘层颜色应一致，即保护地线(PE线)应是黄绿相间色，零线淡蓝色，相线：L1相黄色，L2相绿色，L3相红色。
桥架、金属线槽、梯级式桥架说明
桥架、金属线槽、梯级式桥架说明
1）外观检查：部件齐全，表面光滑，无锈蚀，色泽均匀，无破损，涂层完整，无扭曲变形，不压扁，表面不划伤；
2）桥架的原则：
a）高低压及消防弱电桥架原则：
消防设备采用防火桥架，其它公共设备、照明、动力共用桥架。
当设备配电电缆≥2根时，采用桥架敷设，电缆填充桥架的横截面不大于40%，其他情况采用穿管敷设，桥架要求如下：
a）材质：室内冷轧钢板，室外铝合金；
b）形式：普通桥架为有孔托盘式或梯式喷塑桥架（综合站房采用梯式。
厂房采用有孔托盘式）；防火桥架为槽式外涂防火漆。
c）盖板：在无吊顶区域，水平敷设不做盖板，垂直敷设做盖板；
在上方空好盒子口；
c）管内穿线应在建筑物抹灰及地面工程结束后进行，在穿导线之前，应将管内积水及杂物清理干净。
d）所有穿线管弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10%。
e）当配管遇以下情况之一时，中间应增设过线盒并加盖金属盲板且过线盒的位置应便于穿
线：线管长度每超过30m，无弯曲；线管长度每短过20m，有一个弯曲；线管长度每超过15m，有二个弯曲；线管长度每超过8m，有三个弯曲。
f)穿线管内带丝需用出线管外至少25cm，带丝选用14号钢丝。
g）管口应平整、光滑，接口应牢固密封。
地铁车站桥架、线槽安装技术交底
一、操作要点1、线槽间采用连接板连接；固定连接板时用半圆头方颈螺丝由内向外穿出并加上平垫、弹垫和螺帽紧固，连接处间隙严密平齐，要符合要求。
相邻线槽使用4mm2的黄绿地线作跨接地线，安装时要放在线槽的同侧，并连接可靠；桥架进行转角、分支连接时采用弯通、二通、三通、四通等成品件进行连接，桥架末端需加装封堵板。
2、线槽需要按照图纸要求与吊架上的横担用螺丝固定。
3、特殊位置的处理：线槽在通过墙体或楼板处孔洞时，不得在墙壁或楼板处进行固定连接，也不应将穿过墙壁或楼板的线槽与墙或楼板上的孔洞一起堵死。
在线缆穿放完成后用防火泥进行封堵，并刷上与墙面相同颜色的油漆。
线槽在穿过建筑物变形缝处需按要求设置补偿装置，断开处用连接板搭接，不能完全固定死。
二、技术要点:1、线槽不得有歪斜、扭曲、飞刺、断裂和破损等，且表面干净无污物；线槽要固定可靠，横平竖直，盖板无翘角，接口要严密，端头需封堵，槽内无杂物。
2、多层线槽安装时，需先安装上层，后安装下层，且上、下层之间距离要留有余量，以便后期电缆敷设、加装盖板和检修。
水平相邻桥架净距不宜小于50mm，层间距离一般不小90mm；上层线槽过梁时，顶部与梁底应保持至少3cm的距离。
3、线槽连接板采全包的方式，连接螺丝由内向外穿出并紧固；连接处间隙要严密平齐。
4、线槽在穿过建筑物变形缝及直线段超过30米时均应设补偿装置：即在伸缩缝处将线槽断开，使线槽安装后的间距保持在3-5cm；连接缝处的连接板一端与线槽固定，一端宜超过线槽切口边缘5-8cm,可不用螺丝固定。
5、线槽全段不应少于2处与综合接地体可靠连接；桥架之间、桥架与支管间必须安装跨接地线，跨接地线为不小于4mm2的黄绿软线；所有跨接地线应安装在桥架同一侧，接地线绕圈数量为5~10圈；伸缩缝处的跨接地线绕圈数量为15~20圈，螺丝不能固定在连接板上；跨接地线使用专用方颈螺丝连接，并在安装完成后能保持一定余量。
线槽与配管间需要设置跨接地线。
实训1安装PVC线槽管和桥架
（一）材料准备
3桥架
（2）桥架产品 ④ 支架。
15
（一）材料准备
3桥架
（3）桥架安装范围与特点 ➢ 桥架的安装可因地制宜：可以水平或垂直敷设；可以采用转 角、T字形或十字形分支；可以调宽、调高或变径；可以安装 成悬吊式、直立式、侧壁式、单边、双边和多层等形式。大 型多层桥架吊装或立装时，应尽量采用工字钢立柱两侧对称 敷设，避免偏载过大，造成安全隐患。其安装的范围如下： ① 工艺管道上架空敷设。 ② 楼板和梁下吊装。 ③ 室内外墙壁、柱壁、露天立柱和支墩、隧道、电缆沟壁上侧 装。
种带盖板封闭式的管槽材料，盖板和槽体通过卡槽合紧。 它的品种规格更多，从型号上分有PVC-20系列、PVC-25系列、PVC-30
系 列 、 PVC-40 系 列 和 PVC-60 系 列 等 。 从 规 格 上 分 有 20mm× 12mm 、 24mm×14mm、25mm×12.5mm、39mm×19mm、59mm×22mm和100mm×30mm 等。 与PVC槽配套的连接件有阳角、阴角、直转角、平三通、左三通、右三 通、连接头和终端头等。
2
二、相关知识
（一）材料准备 1.线管 (1) 钢管 钢管的规格有多种，以外径mm为单位，工程施工中常用的
钢管有D16、D20、D25、D32、D40、D50和D63等规格。 在钢管内穿线比线槽布线难度更大一些，在选择钢管时要
注意选择稍大管径的钢管，一般管内填充物占30% 左右， 以便于穿线。 在钢管中还有一种是软管(俗称蛇皮管)，在弯曲的地方使 用。
17
（一）材料准备
3桥架 （5）线缆在多层桥架上敷设
多层桥架各型线缆敷设要求表
层次
电缆用途 计算机线缆
桥架与线槽
桥架与线槽的区别桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。
电缆桥架是使电线、电缆、管缆铺设达到标准化、系列化、通用化的电缆铺设装置。
这里需要提到一个线槽的概念，很多人把桥架与线槽混为一体，认为功能大体相同，其实不然。
桥架（ＣＴ）与线槽（ＭＲ，也有注标ＳＲ）存在很大的区别，主要有：桥架主要用于敷设电力电缆和控制电缆，线槽用于敷设导线和通讯线缆；桥架相对大（200×100到600×200)，线槽相对较小；桥架拐弯半径比较大，线槽大部分拐直角弯；桥架跨距比较大，线槽比较小；因此固定支架差别较大，支吊架的个数差别大；桥架有专门规范（详见CECS31.91），而线槽无专门规范固定、安装方式不同；在某些场所，桥架没盖，线槽通常全是带盖封闭的线槽来走线，桥架则是用来走电缆的。
因此，大家在选用桥架时应注意，以免选错而没有达到自己预期的目的。
传统桥架主要有：槽式电缆桥架，托盘式电缆桥架，梯级式电缆桥架，大跨距电缆桥架，组合式电缆桥架，阻燃玻璃钢电缆桥架，抗腐蚀铝合金电缆桥架等。
这些也是目前在中国应用比较多的桥架，多为封闭型桥架。
什么样的环境下用什么类型的桥架，这是非常重要的问题。
% t) Q4 E. q. h$ |# z0 ^$ f槽式电缆桥架，是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
托盘式电缆桥架，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点，它既适合用于动力电缆的安装，也适用于控制电缆的敷设。
梯级式电缆桥架，适用于一般直径大电缆的敷设，特别适用于高、低动力电缆的敷设……这些桥架各有千秋，只是在节能及优化线缆性能方面，不及开放式结构的桥架。
本文来自: 造价新家园论坛() 详细出处参考：/thread-16180-1-1.html桥架的设计主要是用来支撑电缆的，是使电线、电缆、管缆铺设达到标准化、通用化、系列话的铺设装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
g) 接地线安装
① 吊架、支架的下部，用扁钢或圆钢将吊架、支架焊接成一体，并与
接地干线相连接。
② 镀锌电缆桥架的相互连接处，用专用的金属连接板连接；非镀锌电
缆桥架的相互连接处，连接部位打磨后用截面不小于4mm2的铜编 织带可靠连接。
③ 电缆桥架全长与接地干线连接不少于2处，具体位置视设计图纸及
说明：盖板取正偏差，槽底宽取负偏差
3） 桥架表面平面度允差 热镀锌防护处理平面度允差每米不大于8mm 电镀锌和喷漆，防护处理平面 度允差每米不大于4mm
4） 托臂自由状态时垂直高度允差为上翘1/100
电缆桥架安装
（一）施工准备 1、材料 a) 电缆桥架应具有出厂合格证。
b) 电缆桥架内外应光滑、平整，无棱刺、无扭曲变形，其型号、规格
2、热镀锌电缆桥架：成品酸洗-水洗-加助镀液-烘干-挂镀-冷却-药化-清洗-打磨热镀锌完工。是一种有效的金属防腐方式，主要用于各行业的金属结构设施上。是 将除锈后的钢件浸入500℃左右融化的锌液中，使钢构件表面附着锌层，从而起到 防腐的目的
3、热喷锌涂层表面由分布均匀的锌粒组成，其粗糙程度对喷漆具有很好的附着力， 使漆 面不易脱落。同时又不会造成漆面不光滑而影响美观。 热喷锌不会对工件造
砖墙上，不适用于空心砖墙。
e) 支架与吊架安装
① 钢支架与吊架应焊接牢固，无显著变形、焊缝均匀平整，焊缝长度应符合要求，不
得 出现裂纹、咬边、气孔、凹陷、漏焊等缺陷。
② 支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与
建筑物有相同坡度。
f) 桥架安装 ① 直线段电缆桥架安装时，桥架应用专用的连接板进行连接，在电缆桥
10D
2
有钢铠护套的橡皮绝缘电力电缆
20D
3
聚氯乙烯绝缘电力电缆
10D
4
交联聚氯乙烯绝缘电力电缆
15D
5
多芯控制电缆
10D
注：D为电缆外径。
c) 当设计无要求时，电缆桥架水平安装的支架间距为1.5～3m；垂直安
装的支架间距不大于2m；
d) 桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥
架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐 蚀措施；
e) 电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要
求时，与管道的最小净距，符合表六的规定；
管道类别 一般工艺管道 易燃易爆气体管道
有保温层 无保温层
平行净距 0.4 0.5 0.5 1.0
交叉净距 0.3 0.5 0.3 0.5
实际情况确定。
h) 检查验收
① 电缆桥架规格安装位置符合规定。 ② 电缆桥架接地良好，接地电阻符合设计要求。 ③ 吊架固定牢固可靠。
电缆桥架安装质量控制
1 、主控项目
• 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)
或接零(PEN)可靠，且必须符合下列规定：
a) 金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干
2 、一般项目
a) 直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架
长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补 偿装置；
b) 电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半
径，电缆最小允许弯曲半径见表五；
序号
电缆种类
最小允许弯曲半径
1
无铅包钢铠护套的橡皮绝缘电力电缆
•
弄虚作假要不得，踏实肯干第一名。10:02:1710:02: 1710:0211/27/2020 10:02:1，要想保安 全，常 把弓弦 绷。20.11.2710:02:1710:02Nov-2027-Nov-20
•
重于泰山，轻于鸿毛。10:02:1710:02: 1710:02Friday , November 27, 2020
采用倾斜底座进行调节，或采用调角片进行调节。
④ 电缆桥架与盒、箱、柜、设备进行接口时，应采用抱脚方式进行连接，
连接处应平齐，缝隙均匀严密。严禁将桥架直接插入设备内。
⑤ 电缆桥架过变形缝时，应做补偿处理。 ⑥ 电缆桥架整体与吊（支）架的垂直度与横向的水平度，应调整到符合
规范要求，电缆桥架上、下各层都对齐后，然后将吊（支）架固定牢 固
金属膨胀螺 栓安装
a) 弹线定位：根据设计图纸确定桥架的安装位置和标高，以土建结构轴线为
基准放出桥架安装位置
b) 预留孔洞、开孔：根据设计图纸标注的轴线尺寸确定预留孔（开孔）的位
置及大小。
c) 预埋铁件：预埋铁件的加工尺寸及锚固圆钢的直径应符合设计要求；
d) 金属膨胀螺栓安装：金属膨胀螺栓安装适用于C10以上混凝土构件及实心
桥架的常见类型与安装
主要内容：
1、桥架 定义
5、桥架安 装
主 要内容
2、桥架 用途
4、桥架检 验
3、桥架 种类
桥架定义：是使电线、电缆、管缆铺设达到标准化、系
列化、通用化的电缆铺设装置。
用途：电缆桥架适用于电压10千伏以下的电力电缆以及
控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。
优点：桥架具有品种全、应用广、强度大、结构轻、 造价低、施工简单、配线灵活、安装标准、外形美观、维 护检修方便等
成变型。 因为热喷锌只在工作表面产生瞬间高温，不会至任何工件发生形变。
4、喷塑电缆桥架是将塑料粉末喷涂在电缆桥架上的一种表面处理方法。不需稀料，
施工对环境无污染，对人体无毒害；涂层外观质量优异，附着力及机械强度强；喷 涂施工固化时间短；涂层耐腐耐磨能力高出很多；不需底漆；施工简便，对工人技 术要求低；成本低于喷漆工艺；有些施工场合已经明确提出必须使用静电喷塑工艺 处理；静电喷粉喷涂过程中不会出现喷漆工艺中常见的流淌现象
成品保护
1. 电缆桥架安装时，应保持墙面和顶板的清洁。
2. 电缆桥架及支架安装完毕后，可能损伤的部位应加以保护，以防其
表面被污染或划伤。
3. 使用高凳时，注意不要碰坏建筑物的墙面及门窗等。
4. 室内吊顶内施工时做好安全防护措施
应注意的质量问题
1. 固定桥架的支架或吊架的焊接处要及时刷漆，以防漏刷。 2. 固定金属膨胀螺栓时，在钻头上做出深度的标记，严格控制打孔的直
应符合设计要求。
c) 所采用的紧固件、连接件均应镀锌处理，所采用的支架、吊架均应
做防腐处理。
d) 电缆桥架及支架等的外表面不应有磨损、划痕。
2、机具设备 a) 手动工具：组合电工工具箱、台虎钳。 b) 电动工具：切割机、电焊机、电动无齿锯、手电钻、冲击钻。 c) 测试器具：铅笔、卷尺、线坠、墨斗等。 d) 其他工具：喷灯、锡锅、高凳、梯子。
3、敷设在海拔2000米以上
➢ 板材厚度
钢制桥架允许最小板厚见（表四）
钢制桥架宽B(mm)
允许最小板厚（mm）
B＜100
1.0
100≤B＜150
1.2
150≤B＜400
1.5
400≤B≤800
2.0
800＜B＜1000
2.5
1000＜B＜1200
3.0
注： 1、连接片的厚度至少按桥架同等板厚选用也可选厚一个等级
架外侧用螺母进行固定，联接处缝隙应平齐，并加平垫、弹簧垫。
② 电缆桥架在十字交叉、丁字交叉处，应采用水平四通、水平三通、垂
直四通、垂直三通进行连接，并在连接处两端增加吊架或支架进行加 固处理;电缆桥架在转弯处，应采用相应弯通进行连接，并增加吊架 或支架进行加固处理。
③ 建筑物的表面有坡度时，桥架应随其变化坡度敷设。在倾斜调节时可
f) 敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火 隔 堵措施；
g) 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适
配，连接紧固，防松零件齐全。
h) 桥架的安装位置应符合施工图要求，左右偏差不应超过5mm。 i) 桥架水平度每米偏差不应超过2mm。 j) 垂直桥架应与地面保持垂直，垂直度偏差不应超过3mm。
➢ 个人认为 ：槽式电缆桥架主要用于敷设截面小但数量多的电线电
缆。托盘式缆桥架主要用于敷设截面大数量较少的电力电缆
3． 按表面处理分
1）冷镀锌及锌镍合金
2）喷塑
3）喷漆
4）热镀锌
5）热喷锌
不同表面处理的桥架区别见（表一）
1、冷镀锌电缆桥架是是利用电解设备将电缆桥架经过除油酸洗、后放入成分为盐 的溶液中，并连接电解设备的负极，在电缆桥架的对面放置锌版，连接在电解设备 的正极接通电源，利用电流从正极向负极的定向移动就会在电缆桥架上沉积一层锌， 冷镀电缆桥架是先加工后镀锌
➢ 托盘式缆桥架是石油、化工、轻工、电视、电讯等方面应用最广
泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便 等优点。它既适用于动力电缆的安装，也透用于控制电缆的敷设。托 盘式电缆桥架其表面处理分为镀和喷漆两种，在重腐蚀环境中可特殊 防腐处理。托盘式电缆桥架备有护罩，需要配护罩时可在订货时注明 或按照护罩型号订货，其所有配件与托盘式、槽式桥架通用。
径和深度，以防膨胀螺栓进或出墙过多，桥架固定不牢。
质量记录
1. 材料出厂合格证。 2. 材料、构配件进场检验记录。 3. 设计变更、工程洽商记录。 4. 预检记录。 5. 电缆桥架安装和桥架内电缆敷设检验批质量验收记录
•
踏实，奋斗，坚持，专业，努力成就 未来。20.11.2720.11.27Friday, November 27, 2020
➢电缆桥架镀、涂层表面质量应符合表二规定：
防护层方式
表面质量
热镀锌
电镀锌或锌合金
热固型粉末静电 喷涂或喷漆、镀 锌+喷涂或喷塑
表面应均匀、无毛刺、过烧、挂灰、伤痕等缺陷；每件电缆桥架 上直径小于2mm的漏镀点每米不超过2个；且在任一100㎝2面积 内不得有2个及2个以上漏镀点；不得有影响安装的锌瘤。
