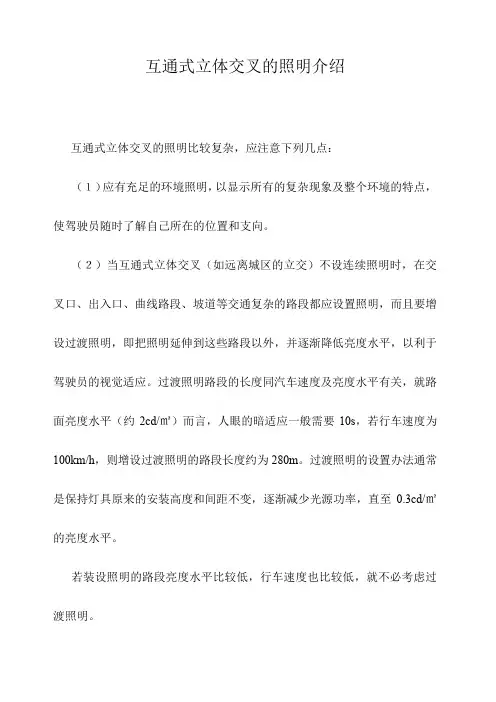

互通式立体交叉的照明比较复杂,应注意下列几点:
(1)应有充足的环境照明,以显示所有的复杂现象及整个环境的特点,使驾驶员随时了解自己所在的位置和支向。
(2)当互通式立体交叉(如远离城区的立交)不设连续照明时,在交叉口、出入口、曲线路段、坡道等交通复杂的路段都应设置照明,而且要增设过渡照明,即把照明延伸到这些路段以外,并逐渐降低亮度水平,以利于驾驶员的视觉适应。
过渡照明路段的长度同汽车速度及亮度水平有关,就路面亮度水平(约2cd/㎡)而言,人眼的暗适应一般需要10s,若行车速度为100km/h,则增设过渡照明的路段长度约为280m。
过渡照明的设置办法通常是保持灯具原来的安装高度和间距不变,逐渐减少光源功率,直至0.3cd/㎡的亮度水平。
若装设照明的路段亮度水平比较低,行车速度也比较低,就不必考虑过渡照明。
(3)互通式立体交叉总是由平面交叉、曲线路段、坡道、分离式立体交叉中某几种形式所组成的。
采用常规照明方式时可采取相应的办法加以解决,但必须使各个部分的照明互相协调。
(4)大型互通式立体交叉宜优先采用高杆照明,并应符合高杆照明的设计原则。
互通式立交名词解释
![互通式立交名词解释](https://img.taocdn.com/s3/m/fcc5d80ff011f18583d049649b6648d7c1c708e4.png)
互通式立交名词解释
互通式立交,又被称为互通立交、互通节点或互通交汇处,是一种交通建设设施,用于将两条或多条道路在交汇处进行无信号控制的交通运行。
互通式立交是现代化道路交通系统的重要组成部分,被广泛应用于城市快速路、高速公路和其他繁忙的交叉口。
在互通式立交中,主要有两种基本形式:钻石型和方形型。
钻石型互通式立交通常用于连接两条等级相近的道路,如市区内的快速路与高速公路的连接;而方形型互通式立交则常用于连接两条交通流量较大的道路,如高速公路之间的连接。
互通式立交的设计旨在提高交通流的效率和安全性。
它通过在立交桥上建设匝道和出入口通道,使车辆能够在不受信号灯控制的情况下进行高速直行、转弯和掉头操作。
这种设计可以有效减少交通拥堵,提高车辆通过立交的速度和运行的流畅性。
互通式立交在建设过程中需要考虑多个因素,如土地利用、交通需求、环境保护和人口流动等。
设计者需要充分分析和评估各种因素,确保立交的合理布局和功能完善。
此外,互通式立交的建设还需要满足相关的交通规范和标准,以确保道路的安全和可靠性。
随着城市交通的不断发展和道路运输的日益增加,互通式立交的重要性也越来越凸显。
它可以为交通流提供高效便捷的通行方式,减少行驶时间和车辆排放,促
进交通运输的可持续发展。
同时,互通式立交的建设还能改善城市交通状况,提高行车安全,减少交通事故的发生。
因此,互通式立交成为现代城市规划和交通建设的重要组成部分。

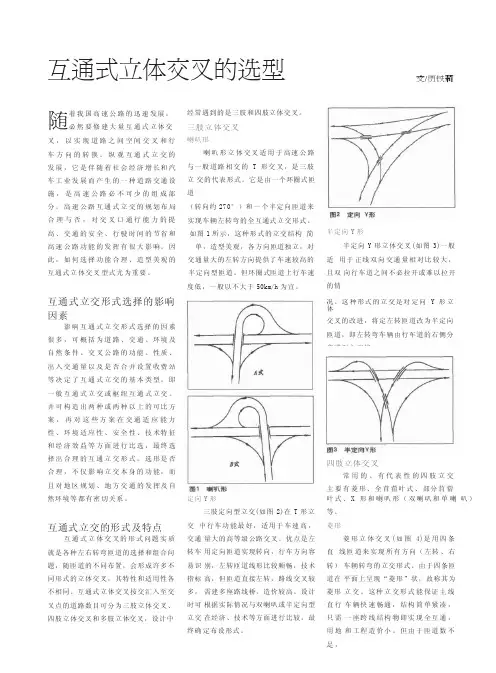

互通式立体交叉的选型

![互通式立体交叉的选型](https://img.taocdn.com/s3/m/fcca6a1dba68a98271fe910ef12d2af90242a81f.png)
图1 喇叭形图2 定向 Y 形图3 半定向Y 形 况。
这种形式的立交是对定向Y 形立体 交叉的改进,将定左转匝道改为半定向 匝道,即左转弯车辆由行车道的右侧分 离或汇入正线。
四肢立体交叉 常用的、有代表性的四肢立交主要有菱形、全苜蓿叶式、部分苜蓿随互通式立体交叉的选型文/贾铁莉着我国高速公路的迅速发展, 必然要修建大量互通式立体交叉,以实现道路之间空间交叉和行 车方向的转换。
纵观互通式立交的 发展,它是伴随着社会经济增长和汽 车工业发展而产生的一种道路交通设 施,是高速公路必不可少的组成部 分。
高速公路互通式立交的规划布局 合理与否,对交叉口通行能力的提 高、交通的安全、行驶时间的节省和 高速公路功能的发挥有很大影响。
因 此,如何选择功能合理、造型美观的 互通式立体交叉型式尤为重要。
互通式立交形式选择的影响 因素影响互通式立交形式选择的因素 很多,可概括为道路、交通、环境及 自然条件。
交叉公路的功能、性质、 出入交通量以及是否合并设置收费站 等决定了互通式立交的基本类型,即 一般互通式立交或枢纽互通式立交。
并可构造出两种或两种以上的可比方 案,再对这些方案在交通适应能力 性、环境适应性、安全性、技术特征 和经济效益等方面进行比选,最终选 择出合理的互通立交形式。
选形是否 合理,不仅影响立交本身的功能,而 且对地区规划、地方交通的发挥及自然环境等都有密切关系。
互通式立交的形式及特点互通式立体交叉的形式问题实质 就是各种左右转弯匝道的选择和组合问 题,随匝道的不同布置,会形成许多不 同形式的立体交叉,其特性和适用性各 不相同。
互通式立体交叉按交汇入至交 叉点的道路数目可分为三肢立体交叉、 四肢立体交叉和多肢立体交叉,设计中经常遇到的是三肢和四肢立体交叉。
三肢立体交叉 喇叭形 喇叭形立体交叉适用于高速公路 与一般道路相交的T 形交叉,是三肢立 交的代表形式。
它是由一个环圈式匝道(转向约270°)和一个半定向匝道来 实现车辆左转弯的全互通式立交形式。
