导线测量水准测量主要技术要求

(整理)3.3 导线测量.

3.3导线测量（Ⅰ）导线测量的主要技术要求3.3.1导线测量的主要技术要求说明如下：1随着全站仪在我国的普及应用，工程测量部门对中小规模的控制测量大部分采用导线测量的方法。

基于控制测量的技术现状和应用趋势的考虑，本规范修订时，维持《93规范》规范导线测量精度等级的划分和主要技术要求不变，将导线测量方法排列三角形网测量之前；导线测量的主要技术要求，是根据多数工程测量单位历年来实践经验、理论公式估算以及规范的科研课题试验验证，基于以下条件确定的。

1）三、四等导线的测角中误差采用同等级三角形网测量的测角中误差值；2）导线点的密度应比三角形网密一些，故三、四等导线的平均边长采用同等级三角测量平均边长的0.7倍左右（参见3.3.3条文说明）；3）测距中误差是按常用电磁波测距仪器标称精度的估算值，特别是近年来电磁波测距仪器的精度都相应提高，该指标是容易满足的；4）设计导线时，中间最弱点点位中误差采用50mm；起始误差和测量误差对导线中点的影响按“等影响”处理。

2关于导线的总长限差说明：对于导线中点（最弱点）即有：最弱点点位中误差：中点的测量误差又包含纵向误差和横向误差两部分，即有：附合与高级点间的等边直伸导线，平差后中点纵横向误差可按下列公式计算：（3.6）（3.7）式中：n 为导线边数，〔S〕为导线总长。

则，所求的导线长度的理论公式为：（3.8）分别将各等级的、S及值代入式（3.8），解出[S]，即得导线长度。

3关于相对闭合差限差的说明：理论和计算证明，中点和终点的横向误差比值约为1:4,纵向误差和起始数据的误差比值为1:2。

则有，导线终点的总误差的理论公式为：（3.9）取2倍导线终点的总误差作为限值。

则，求导线相对闭合差公式为：（3.10）按1～3款计算，并适当取舍整理，得出导线测量的主要技术要求如规范表3.3.1。

以上导线测量的主要技术要求，与在某测区的试验报告所提指标基本相符合。

4关于测角仪器和测距仪器的分级与命名：由于工程测量规范的编写，一直沿用我国光学经纬仪的系列划分方法，即划分为DJ05、DJ1、DJ2、DJ6等。

三四等导线测量规范

导线测量规范(Ⅰ)导线测量的主要技术要求各等级导线测量的主要技术要求,应符合表3.3.1的规定。

注:1 表中n为测站数。

2 当测区测图的最大比例尺为1:1000时,一、二、三级导线的导线长度,、平均边长可适当放长,但最大长度不应大于表中规定相应长度的2倍。

3.3.2 当导线平均边长较短时,应控制导线边数不超过表3、3、1相应等级导线长度与平均边长算得的边数;当导线长度小于表3、3、1规定长度的1/3时,导线全长的绝对闭合差不应大于13㎝。

3.3.3 导线网中,结点与结点、结点与高级点之间的导线段长度不应大于表3、3、1中相应等级规定长度的0、7倍。

(Ⅲ)水平角观测3.3.7 水平角观测所使用的全站仪、电子经纬仪与光学经纬仪,应符合下列相关规定:1 照准部旋转轴正确性指标:管水准器气泡或电子水准器长气光在各位置的读数较差,1秒级仪器不应超过2格,2秒级仪器不应超过1格,6秒级仪器不应超过1、5格。

2 光学经纬仪的测微器行差及隙动差指标:1秒级仪器不应大于1秒,2秒级仪器不应大于2秒。

3 水平轴不垂直于垂直轴之差指标;1秒级仪器不应超过10秒,2秒级仪器不应超过15秒,6秒级仪器不应超过20秒。

4 补偿器的补偿要求:在仪器补偿器的补偿区间,对观测成果应能进行有效补偿。

5 垂直微动旋转使用时,视准轴在水平方向上不产生偏移。

6 仪器的基座在照准部施转时的位移指标:1秒级仪器不应超过0、3秒,2秒级仪器不应超过1秒,6秒级仪器不应超过1、5秒。

7 光学(或激光)对中器的视轴(或射线)与竖轴的重合度不应大于1㎜。

3.3.8 水平角观测宜采用方向观测法,并符合下列规定:1 方向观测法的技术要求,不应超过表3.3.8的规定。

表3.3.8水平角方向观测法的技术要求注;1 全站仪、电子经纬仪水平角观测时不受光学测微器两次重合读数之差指标的限制。

2 当观测方向的垂直角超过±30的范围时,该方向2C互差可按相邻测回同方向进行比较,其值应满足表中一测回内2C互差的限值。

三、四等导线测量规范

导线测量规范（Ⅰ）导线测量的主要技术要求各等级导线测量的主要技术要求，应符合表3.3.1的规定。

注：1 表中n为测站数。

2 当测区测图的最大比例尺为1：1000时，一、二、三级导线的导线长度，、平均边长可适当放长，但最大长度不应大于表中规定相应长度的2倍。

3.3.2 当导线平均边长较短时，应控制导线边数不超过表3.3.1相应等级导线长度和平均边长算得的边数；当导线长度小于表3.3.1规定长度的1/3时，导线全长的绝对闭合差不应大于13㎝。

3.3.3 导线网中，结点与结点、结点与高级点之间的导线段长度不应大于表3.3.1中相应等级规定长度的0.7倍。

（Ⅲ）水平角观测3.3.7 水平角观测所使用的全站仪、电子经纬仪和光学经纬仪，应符合下列相关规定：1 照准部旋转轴正确性指标：管水准器气泡或电子水准器长气光在各位置的读数较差，1秒级仪器不应超过2格，2秒级仪器不应超过1格，6秒级仪器不应超过1.5格。

2 光学经纬仪的测微器行差及隙动差指标：1秒级仪器不应大于1秒，2秒级仪器不应大于2秒。

3 水平轴不垂直于垂直轴之差指标；1秒级仪器不应超过10秒，2秒级仪器不应超过15秒，6秒级仪器不应超过20秒。

4 补偿器的补偿要求：在仪器补偿器的补偿区间，对观测成果应能进行有效补偿。

5 垂直微动旋转使用时，视准轴在水平方向上不产生偏移。

6 仪器的基座在照准部施转时的位移指标：1秒级仪器不应超过0.3秒，2秒级仪器不应超过1秒，6秒级仪器不应超过1.5秒。

7 光学（或激光）对中器的视轴（或射线）与竖轴的重合度不应大于1㎜。

3.3.8 水平角观测宜采用方向观测法，并符合下列规定：1 方向观测法的技术要求，不应超过表3.3.8的规定。

表3.3.8水平角方向观测法的技术要求注；1 全站仪、电子经纬仪水平角观测时不受光学测微器两次重合读数之差指标的限制。

2 当观测方向的垂直角超过±30的范围时，该方向2C互差可按相邻测回同方向进行比较，其值应满足表中一测回内2C互差的限值。

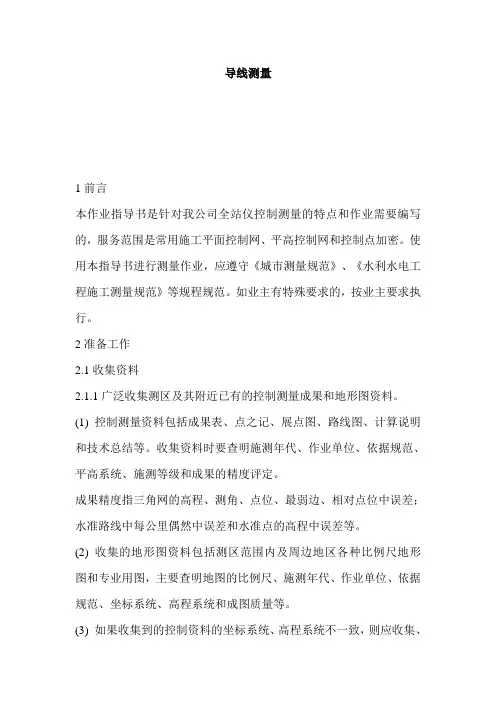

导线测量

导线测量1前言本作业指导书是针对我公司全站仪控制测量的特点和作业需要编写的，服务范围是常用施工平面控制网、平高控制网和控制点加密。

使用本指导书进行测量作业，应遵守《城市测量规范》、《水利水电工程施工测量规范》等规程规范。

如业主有特殊要求的，按业主要求执行。

2准备工作2.1收集资料2.1.1广泛收集测区及其附近已有的控制测量成果和地形图资料。

(1) 控制测量资料包括成果表、点之记、展点图、路线图、计算说明和技术总结等。

收集资料时要查明施测年代、作业单位、依据规范、平高系统、施测等级和成果的精度评定。

成果精度指三角网的高程、测角、点位、最弱边、相对点位中误差；水准路线中每公里偶然中误差和水准点的高程中误差等。

(2) 收集的地形图资料包括测区范围内及周边地区各种比例尺地形图和专业用图，主要查明地图的比例尺、施测年代、作业单位、依据规范、坐标系统、高程系统和成图质量等。

(3) 如果收集到的控制资料的坐标系统、高程系统不一致，则应收集、整理这些不同系统间的换算关系。

2.1.2收集合同文件、工程设计文件、业主（监理）文件中有关测量专业的技术要求和规定。

2.1.3准备相应的规范：《城市测量规范》、《国家一、二等水准测量规范》、《国家三、四等水准测量规范》、《水利水电工程施工测量规范》。

2.1.4了解测区的行政划分、社会治安、交通运输、物资供应、风俗习惯、气象、地质情况。

例如了解冻土深度，用以考虑埋石深度；雾季、雨季和风季的起止时间，封冻和解冻时间，以确定适宜的作业月份。

2.2现场踏勘携带收集到的测区地形图、控制展点图、点之记等资料到现场踏勘。

踏勘主要了解以下内容：2.2.1原有的三角点、导线点、水准点、GPS点的位置，了解觇标、标石和标志的现状，其造标埋石的质量，以便决定有无利用价值。

2.2.2原有地形图是否与现有地物、地貌相一致，着重踏勘增加了哪些建筑物，为控制网图上设计做准备。

2.2.3调查测区内交通现状，以便确定合理的高程测量方案，测量时选择适当的交通工具。

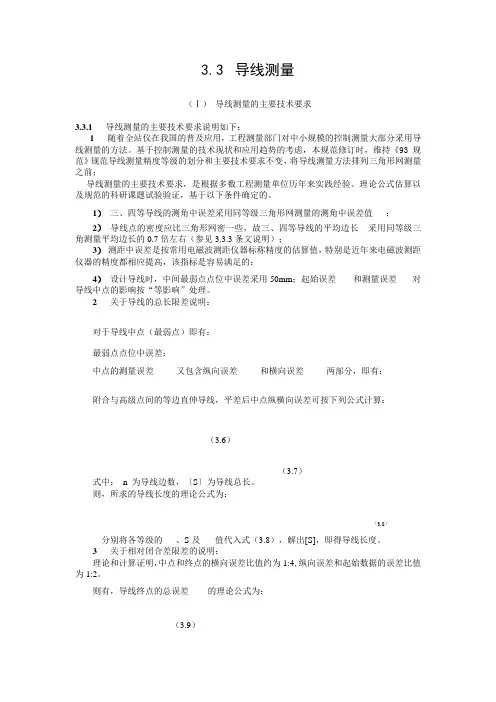

3.3 导线测量

3.3导线测量（Ⅰ）导线测量的主要技术要求3.3.1导线测量的主要技术要求说明如下：1随着全站仪在我国的普及应用，工程测量部门对中小规模的控制测量大部分采用导线测量的方法。

基于控制测量的技术现状和应用趋势的考虑，本规范修订时，维持《93规范》规范导线测量精度等级的划分和主要技术要求不变，将导线测量方法排列三角形网测量之前；导线测量的主要技术要求，是根据多数工程测量单位历年来实践经验、理论公式估算以及规范的科研课题试验验证，基于以下条件确定的。

1）三、四等导线的测角中误差采用同等级三角形网测量的测角中误差值；2）导线点的密度应比三角形网密一些，故三、四等导线的平均边长采用同等级三角测量平均边长的0.7倍左右（参见3.3.3条文说明）；3）测距中误差是按常用电磁波测距仪器标称精度的估算值，特别是近年来电磁波测距仪器的精度都相应提高，该指标是容易满足的；4）设计导线时，中间最弱点点位中误差采用50mm；起始误差和测量误差对导线中点的影响按“等影响”处理。

2关于导线的总长限差说明：对于导线中点（最弱点）即有：最弱点点位中误差：中点的测量误差又包含纵向误差和横向误差两部分，即有：附合与高级点间的等边直伸导线，平差后中点纵横向误差可按下列公式计算：（3.6）（3.7）式中：n 为导线边数，〔S〕为导线总长。

则，所求的导线长度的理论公式为：（3.8）分别将各等级的、S及值代入式（3.8），解出[S]，即得导线长度。

3关于相对闭合差限差的说明：理论和计算证明，中点和终点的横向误差比值约为1:4,纵向误差和起始数据的误差比值为1:2。

则有，导线终点的总误差的理论公式为：（3.9）取2倍导线终点的总误差作为限值。

则，求导线相对闭合差公式为：（3.10）按1～3款计算，并适当取舍整理，得出导线测量的主要技术要求如规范表3.3.1。

以上导线测量的主要技术要求，与在某测区的试验报告所提指标基本相符合。

4关于测角仪器和测距仪器的分级与命名：由于工程测量规范的编写，一直沿用我国光学经纬仪的系列划分方法，即划分为DJ05、DJ1、DJ2、DJ6等。

水准测量的主要技术要求

一．控制测量1.1 高程控制测量(1)三、四等水准测量的要求和施测方法是：①三、四等水准测量使用的水准尺，通常是双面水准尺。

两根标尺黑面的尺底均为0，红面的尺底一根为4.687m ，一根为4.787.m 。

②视线长度和读数误差的限差见下表，高差闭合差的规定见下表。

三、四等水准测量限差表(2) 水准测量的主要技术要求为了工程建设的需要所建立的高程控制测量，采用二、三、四、五等水准测量及直接为测地形图用的图根水准测量，其要求列于下表。

水准测量的主要技术要求420630—40124121.2 平面控制测量闭合导线起止于同一已知点的导线，称为闭合导线，也称环形导线。

导线从已知点出发，最后仍回到出发点，形成一闭合多边形。

由于它本身具有严密的几何条件，因此能起检核作用。

故闭合导线不但适用于平面控制网的加密，也适用于独立测区的首级平面控制。

（1）量边导线边长可用光电测距仪测定，测量时要同时观测竖直角，供倾斜改正之用。

对于图根导线，用一般的方法往返丈量或同一方向丈量两次。

电磁波测距的主要要求级数指标见下表。

电磁波测距的主要技术要求（2）测角用测回法施测导线左角（位于导线前进方向左侧的角）或右角（位于导线前进方向右侧的角）。

一般在附合导线中，测量导线左角，在闭合导线中均测内角。

若闭合导线按反时针方向编号，则其左角就是内角。

不同等级导线的测角技术要求已经列入下表。

图根导线一般用DJ6级光学经纬仪测一个测回，若盘左、盘右测得的角值的较差不超过40”,则取其平均值。

水平角方向观测的技术要求。

导线测量技术要求

第二章公路勘测第2-1节测量符号测量符号可采用英文字母（国家标准或国际通用）或汉语拼音字母（国家标准）表示.当该项工程需引进外资或国际招标项目时，应采用英文字母；国内招标时可采用汉语拼音字母。

每一公路项目应采用一种符号。

常用公路测量符号如表6。

1-1所示.公路测量符号表2—1续上表续上第2—2节测量标志和记录一、测量标志1。

标志的种类和用途（1）主要控制桩主要控制桩是指需要保留较长时间、反复用于各设计阶段和施工期间的控制性标志，主要有GPS 点、三角点、导线点、水准点、桥隧控制桩、互通立交控制桩等。

主要控制桩应为预制或就地浇筑混凝土桩,其材料及规格如图6.2—1所示；当有整体坚固岩石或建筑物时，可设置在岩石或建筑物上。

（2）一般控制桩一般控制桩主要包括交点桩、转点桩、平曲线控制桩、路线起终点桩、断链桩及其他构造物控制桩等。

一般控制桩为5cm ×5cm ×（30~50）cm 或直径为5cm 的木质桩。

（3）标志桩标志桩主要用于路线中线上整桩、加桩和控制桩的指标桩。

标志桩为（4～5）cm ×（1～1。

5)cm ×（25～30)cm 的木质或竹质桩.2.标志的埋设（1）主要控制桩应选在基础稳定且易于长期保存的地点，埋入地下，桩顶应高出地面1～5cm ，并加设指示桩。

（2）一般控制桩应打入地下，其顶面与地面齐平,并加设指示桩。

(3）标志桩应打入地下15～25cm,桩顶应露出地面5cm 。

标志桩作为中线桩时,书写桩号面应面向路线起点方向；作为交点桩桩、导线桩、三角点和曲线控制桩的指示桩时，应钉设在控制桩外侧25～30cm ，书写桩，号应面向被指示桩。

（4)主要控制桩为混凝土桩时，应设中心标志,中心标志须面用精细十字线刻成中心点；位于岩石或建筑物上时，应凿成坑穴，埋入中心标志并浇灌混凝土。

一般控制桩的木质方桩应钉小钉表示点位。

位于岩石或建筑物上的中桩,应用红油漆标注“○”9直径5cm ）记号。

控制测量—导线测量闭合导线(工程测量)

261.87 50.04 166.47 129.26
655.21 419.53 307.99 500.00
154.23 204.27 370.74 500.00
3
4 5 1
2
3352400
2
∑ 5400050 50 5400000
1137.80 0.30 0.09 0
0
辅 f (n 2)180
辅助计算
点号
观测角改正（左角）数
改正角
坐标方位角
距离增量计算值改正后增量 m ∆x/m ∆y/m ∆x/m ∆y/m
坐标值 x/m y/m
点号
12
3 4=2+3
5
6
7
8
9 10 11 12 13
1
500.00 500.00 1
2 1082718 1010827083352400 201.60183.30 83.92 183.35 83.90 683.35 416.10 2
前提：fβ≤fβ允角度观测符合要求角度闭合差的调整分配原则：相反符号，平均分配。角度闭合差改正数：vi=-fβ/n 改正后的角值应为（n-2）180º
（3）根据改正后的角值和已知方位角推算导线边的坐标方位角值
β为左角取正号， β为右角取负号。
（4）坐标增量计算
x S cos y S sin
坐标增量闭合差的计算及分配
坐标增量闭合差:
fx x测
fy y测
坐标增量闭合差的限差：
导线全长闭合差导线全长相对闭合差
fD fx2 fy2 k fs 1
S S fS
图根导线全长相对闭合差 K≤k允=1/2000。

导线测量方案

路基挖填方、排水及防护工程等。
（2）主要技术标准
平面控制点或建筑红线桩点使用前，应进行内业验算与外业检测，定位依据桩数量不应少于三个。检测红线桩的允许误差：角度误差为±60″，边长相对误差为1/2500，点位误差为5cm。5、城市规划部门提供的水准点是确定建筑物高程的基本依据，水准点数量不应少于两个，使用前应按附合水准路线进行检测，允许闭合差为±10 n （mm）（n为测站数）
视线高度/m
红黑面读数差/mm
红黑面高差之差/mm
左右路线高差之差/mm
间歇点高差之差/mm
仪器类型
视距/m
三等
S1、S05
75
三丝读数
S3
100
四等
S1、S05
150
三丝读数
S3
100
表4 水准测量高差不符值和闭合差限差
等级
检测已测测段高差的差/mm
路线、区段、测段往返测高差不符值/mm
左右路线高差不符值/mm
3）测量仪器和量具的使用应按有关操作规程进行作业，并应精心保管，加强维护养，使其保持良好状态。
控制点选点
(1)、导线控制点：
1）相邻导线点间须通视，距离红线5—50m范围内的较高的地方，要对道路结构物有服务性。
2）导线点选在土质坚硬、稳定的地方，以便于保存点的标志和安置仪器。
3）导线点选在地势较高，视野开阔的地方，以便于进行加密、扩展、寻找和碎部测量以及施工放样。
四等
9
18
≤1/8000
4
6
-
5
≤1/35000
一级
4
5
15
≤1/30000
-
2
4
10
≤1/15000

导线测量的主要技术要求

导线测量的主要技术要求注：1 表中n为测站数；2 当测区测图的最大比例尺为1：1000时，一、二、三级导线的平均边长及总长可适当放长，但最大长度不应大于表中规定长度的2倍；3测角的1″、2″、6″级仪器分别包括全站仪、电子经纬仪和光学经纬仪，在本规范的后续引用中均采用此形式。

（Ⅰ）导线测量的主要技术要求3.3.1各等级导线测量的主要技术要求，应符合表3.3.1的规定。

表3.3.1导线测量的主要技术要求注：1 表中n为测站数；2 当测区测图的最大比例尺为1：1000时，一、二、三级导线的平均边长及总长可适当放长，但最大长度不应大于表中规定长度的2倍；3测角的1″、2″、6″级仪器分别包括全站仪、电子经纬仪和光学经纬仪，在本规范的后续引用中均采用此形式。

3.3.2当导线平均边长较短时，应控制导线边数，但不得超过表3.3.1相应等级导线长度和平均边长算得的边数；当导线长度小于表3.3.1规定长度的1/3时，导线全长的绝对闭合差不应大于13cm。

3.3.3导线网中，结点与结点、结点与高级点之间的导线长度不应大于表3.3.1中相应等级规定长度的0.7倍。

（Ⅱ）导线网的设计、选点与埋石3.3.4导线网的布设应符合下列要求：1导线网用作测区的首级控制时，应布设成环形网或多边形网，宜联测2个已知方向。

2加密网可采用单一附合导线或多结点导线网形式；3导线宜布设成直伸形状，相邻边长不宜相差过大；4网内不同线路上的点也不宜相距过近。

3.3.5控制点点位的选定，应符合下列要求：1点位应选在质地坚硬、稳固可靠、便于保存的地方，视野应相对开阔，便于加密、扩展和寻找；2相邻点之间应通视良好，其视线距障碍物的距离，三、四等不宜小于1.5m；四等以下宜保证便于观测，以不受旁折光的影响为原则；3当采用电磁波测距时，相邻点之间视线应避开烟囱、散热塔、散热池等发热体及强电磁场；4相邻两点之间的视线倾角不宜太大；5充分利用旧有控制点。

3.3.6导线点埋石规格及埋设要求，见附录B。

测量作业指导书(导线测量部分)

XX省XX测绘规划信息工程有限公司测量作业指导书（全站仪控制测量部分）测量作业指导书（全站仪控制测量部分）编制：审核：批准：受控状态：分发号：1前言本作业指导书是针对全站仪控制测量的特点和作业需要编写的，服务范围是常用施工平面控制网、平高控制网和控制点加密。

使用本指导书进行测量作业，应遵守《城市测量规范》、《水利水电工程施工测量规范》等规程规范。

如业主有特殊要求的，按业主要求执行。

2准备工作2.1收集资料2.1.1广泛收集测区及其附近已有的控制测量成果和地形图资料。

(1) 控制测量资料包括成果表、点之记、展点图、路线图、计算说明和技术总结等。

收集资料时要查明施测年代、作业单位、依据规范、平高系统、施测等级和成果的精度评定。

成果精度指三角网的高程、测角、点位、最弱边、相对点位中误差；水准路线中每公里偶然中误差和水准点的高程中误差等。

(2) 收集的地形图资料包括测区范围内及周边地区各种比例尺地形图和专业用图，主要查明地图的比例尺、施测年代、作业单位、依据规范、坐标系统、高程系统和成图质量等。

(3) 如果收集到的控制资料的坐标系统、高程系统不一致，则应收集、整理这些不同系统间的换算关系。

2.1.2收集合同文件、工程设计文件、业主（监理）文件中有关测量专业的技术要求和规定。

2.1.3准备相应的规范：《城市测量规范》、《国家一、二等水准测量规范》、《国家三、四等水准测量规范》、《水利水电工程施工测量规范》。

2.1.4了解测区的行政划分、社会治安、交通运输、物资供应、风俗习惯、气象、地质情况。

例如了解冻土深度，用以考虑埋石深度；雾季、雨季和风季的起止时间，封冻和解冻时间，以确定适宜的作业月份。

2.2现场踏勘携带收集到的测区地形图、控制展点图、点之记等资料到现场踏勘。

踏勘主要了解以下内容：2.2.1原有的三角点、导线点、水准点、GPS点的位置，了解觇标、标石和标志的现状，其造标埋石的质量，以便决定有无利用价值。

地铁施工测量限差(规范)摘要

城市轨道交通工程测量规范一、地面平面控制测量1.导线测量的主要技术要求2.精密导线测量主要技术要求3.水平角观测的主要技术要求4.水平角观测水平角观测所使用的全站仪、电子经纬仪和光学经纬仪，应符合下列相关规定：3.1照准部旋转轴正确性指标：管水准气泡或电子水准器长泡在各位置的读数较差，1″级仪器不应超过2格，2″级仪器不应大于1格,6″级仪器不应超过1.5格。

3.2光学经纬仪的测微器行差及隙动差指标：1″级仪器不应大于1″，2″级仪器不应大于2″。

3.3水平轴不垂直于垂直轴之差指标：1″级仪器不应超过10″，2″级仪器不应超过15″，6″级仪器不应超过20″。

3.4仪器的基座在照准部旋转时的位移指标：1″级仪器不应超过0.3″，2″级仪器不应超过1″，6″级仪器不超过1.5″。

3.5光学对中器的视轴与竖直的重合度不应大于1mm。

4. 水平角方向观测法的技术要求二、地面高程控制测量水准测量的主要技术要求水准网测量的主要技术要求水准测量测站的视线长度、视距差、视线高度的要求（m）水准测量的测站观测限差（mm）各等水准测量的主要技术指标（mm）光电测距三角高程导线技术要求三、联系测量1.隧道贯通前的联系测量工作不少于3次，宜在隧道掘进到100m、300m以及距贯通面100～200m时分别进行一次。

当地下起始方位角较差小于12″时，可取各次测量成果的平均值作为后续测量的起算数据指导隧道贯通。

2.隧道内定向边边长应大于60m，视线距隧道边墙的距离应大于0.5m。

3.隧道内控制点间平均边长宜为150m。

曲线隧道控制点间距不应小于60m。

4.水准线路往返较差、附和或闭合差为±8√Lmm。

5.水准测量应在隧道贯通前进行三次，并应与传递高程测量同步进行。

重复测量的高程点间的高程较差应小于5mm，满足要求时，应取逐步平均值作为控制点的最终成果指导隧道掘进。

四、暗挖隧道、车站施工测量1.地下施工高程测量采用水准测量方法，水准点宜每50m设置一个。

测绘技术中的导线测量和水准测量方法

测绘技术中的导线测量和水准测量方法导线测量和水准测量是测绘技术中常用的方法，主要用于测量地表上的线形和高程信息。

本文将介绍导线测量和水准测量的原理、仪器设备以及应用领域。

一、导线测量导线测量是通过测量导线的长度和方位角来确定地面上的点位置。

在实际测量中，通常会使用全站仪或经纬仪等设备来测量导线的长度和方位角。

导线测量的原理是利用测量仪器上的棱镜和自动跟踪系统，通过测量仪器自身的旋转角度和观测目标点的坐标，计算出目标点的空间坐标。

导线测量主要应用于大地测量和工程测量中。

在大地测量中，导线测量可以用于建立起地面控制点的空间坐标系统，为后续的测量工作提供基准。

在工程测量中，导线测量可以用于确定建筑物和工程构筑物的位置和方位，保证工程的准确性和稳定性。

二、水准测量水准测量是通过测量水准仪在不同点上的读数来确定地面上的点的高程。

在实际测量中，通常会使用自动水准仪或数字水准仪等设备来进行水准测量。

水准测量的原理是利用水准仪上的水平器和读数系统，通过测量水准仪的高度和目标点的读数，计算出目标点的高程。

水准测量主要应用于工程测量和建筑测量中。

在工程测量中，水准测量可以用于确定工程地面和施工高程，在工程建设过程中及时发现和解决高程偏差问题，保证工程的平整度和均衡度。

在建筑测量中，水准测量可以用于确定建筑物地基的高程，保证建筑物的稳定性和安全性。

三、测绘技术中的导线测量和水准测量方法的应用导线测量和水准测量在测绘技术中有着广泛的应用。

首先，在地理信息系统（GIS）中，导线测量和水准测量可以用于建立地理坐标系统和高程坐标系统，为地理数据的采集、处理和分析提供基准。

其次，在工程测量中，导线测量和水准测量可以用于确定道路、铁路和桥梁等工程建设的位置和高程，为工程建设提供数据支持。

另外，在城市规划和土地管理中，导线测量和水准测量可以用于测量和监测城市土地的地貌变化和水平变化，为城市规划和土地管理提供依据。

此外，导线测量和水准测量还可以用于测量海岸线和河流边界的位置和高程，为海岸线管理和河流管理提供数据支持。

导线测量规范Ⅰ导线测量的主要技术要求各等级导线测量的主要

导线测量规范（I）导线测量的主要技术要求各等级导线测量的主要技术要求，应符合表3.3.1的规定。

2当测区测图的最大比例尺为1 : 1000时，一、二、三级导线的导线长度，、平均边长可适当放长，但最大长度不应大于表中规定相应长度的2倍。

332当导线平均边长较短时，应控制导线边数不超过表 3.3.1相应等级导线长度和平均边长算得的边数；当导线长度小于表 3.3.1规定长度的1/3时，导线全长的绝对闭合差不应大于13 cm o3.3.3导线网中，结点与结点、结点与高级点之间的导线段长度不应大于表331中相应等级规定长度的0.7倍。

（川）水平角观测3.3.7水平角观测所使用的全站仪、电子经纬仪和光学经纬仪，应符合下列相关规定：1照准部旋转轴正确性指标：管水准器气泡或电子水准器长气光在各位置的读数较差，1秒级仪器不应超过2格，2秒级仪器不应超过1格，6秒级仪器不应超过1.5格。

2光学经纬仪的测微器行差及隙动差指标：1秒级仪器不应大于1秒，2秒级仪器不应大于2秒。

3水平轴不垂直于垂直轴之差指标；1秒级仪器不应超过10秒，2秒级仪器不应超过15秒，6秒级仪器不应超过20秒。

4补偿器的补偿要求：在仪器补偿器的补偿区间，对观测成果应能进行有效补偿。

5垂直微动旋转使用时，视准轴在水平方向上不产生偏移。

6仪器的基座在照准部施转时的位移指标：1秒级仪器不应超过0.3秒，2秒级仪器不应超过1秒，6秒级仪器不应超过 1.5秒。

7光学（或激光）对中器的视轴（或射线）与竖轴的重合度不应大于1伽。

3.3.8水平角观测宜采用方向观测法，并符合下列规定：1方向观测法的技术要求，不应超过表 3.3.8的规定。

注；1全站仪、电子经纬仪水平角观测时不受光学测微器两次重合读数之差指标的限制。

2当观测方向的垂直角超过土3°的范围时，该方向2C互差可按相邻测回同方向进行比较，其值应满足表中一测回内2C互差的限值。

2当观测方向不多于3个时，可不归零。

一次性搞懂水准测量+导线测量

一次性搞懂水准测量+导线测量施工测量是工程中必不可少的一块，同样是工程测量中非常重要的一个部分，在施工单位中，很多刚到工地的施工人员并不是很熟悉测量工作的相应内容以及相关的计算，很多人只是盲目的跟着师傅拿着杆在工地上到处跑，下面就一起看看什么才是正确的在干测量的“姿势”！一、水准测量一、水准测量原理A、B两点间的高差为hAB ＝a－b若水准测量前进方向是由A点测到B点，规定：A点为后视点，A点尺上的读数a 为后视读数B点为前视点，B点尺上的读数b 为前视读数高差＝后视读数－前视读数当a 大于b 时，hAB 值为正，B点高于A点；当a 小于b 时，hAB 值为负，B点低于A点。

hAB表示由A点至B点的高差；hBA表示由B点至A点的高差，hAB ＝－hBA直接利用高差hAB计算B点高程的方法称为高差法。

若已知A 点的高程HA，求未知点B 的高程HBHB＝HA＋hAB利用仪器视线高程Hi 计算B点高程的方法称为视线高法。

Hi ＝HA＋aHB＝HA＋（a－b）＝Hi－b若A、B两点之间相距较远或高差较大时连续设站水准测量转点起传递高程的作用二、DS3微倾式水准仪一）水准仪的分类1．按精度划分分为DS05、DS1、DS3、DS10等四个等级，“D”和“S”分别为“大地测量”和“水准仪”的汉语拼音第一个字母，下标05、1、3、10表示仪器的精度等级，即“每千米往返测高差中数的中误差（单位：mm）。

”DS05、DS1称为精密水准仪，DS3、DS10称为普通水准仪。

2．按结构划分光学水准仪；微倾式水准仪；自动安平水准仪；电子水准仪望远镜、水准器和基座主要由物镜、目镜、十字丝分划板、调焦透镜、调焦螺旋和镜筒组成。

十字丝中心交点与物镜光心的连线称为望远镜的视准轴。

2．水准器（1）圆水准器球面中心刻有一个小圆圈，小圆圈的中心称为圆水准器的零点。

通过零点的球面法线，称为圆水准器轴。

当圆水准气泡中心与零点重合时，即气泡居中，说明圆水准器轴处于铅垂位置。

导线测量等级划分精度要求

导线测量等级划分精度要求————————————————————————————————作者：————————————————————————————————日期:导线及导线网按精度等级划分为三、四等和一、二、三级。

导线测量主要技术要求如下表所示：ﻫﻫ注:上述表中n表示测站数。

不同精度的全站仪测回数要求如下表所示：注:上述表中ｎ表示测站数。

当测区测图的最大比例尺为1:1000 时,一、二、三级导线的平均边长及总长可适当放长,但最大长度不应大于表中规定长度的2倍。

ﻫ当导线平均边长较短时，应控制导线边数,但不得超过上述表中相应等级导线长度和平均边长算得的边数;当导线长度小于上述表中规定长度的1／3 时，导线全长的绝对闭合差不应大于1３cｍ。

导线网中，结点与结点、结点与高级点之间的导线长度不应大于上述表中相应等级规定长度的0．７倍。

导线网的布设应符合下列要求：1 导线网用作测区的首级控制时，应布设成环形网或多边形网,宜联测2加密网可采用单一附合导线或多结点导线网形式；2 个已知方向。

ﻫﻫ３导线宜布设成直伸形状,相邻边长不宜相差过大；ﻫ４网内不同线路上的点也不宜相距过近。

控制点点位的选定，应符合下列要求:ﻫ１点位应选在质地坚硬、稳固可靠、便于保存的地方，视野应相对开阔,便于加密、扩展和寻找；2 相邻点之间应通视良好,其视线距障碍物的距离，三、四等不宜小于１．5ｍ；四等以下宜保证便于观测，以不受旁折光的影响为原则;ﻫ３当采用电磁波测距时,相邻点之间视线应避开烟囱、散热塔、散热池等发热体及强电磁场；4 相邻两点之间的视线倾角不宜太大;5 充分利用旧有控制点。

水平角观测所使用的全站仪、电子经纬仪和光学经纬仪，应符合下列相关规定:(1) 照准部旋转轴正确性指标：管水准器气泡或电子水准器长气泡在各位置的读数较差,１″级仪器不应超过２格，2″级仪器不应超过1 格,6″级仪器不应超过１.5格；（2) 光学经纬仪的测微器行差及隙动差指标：1″级仪器不应大于1″,2″级仪器不应大于2″；(3）水平轴不垂直于垂直轴之差指标:１″级仪器不应超过10″，2″级仪器不应超过１５″,6″级仪器不应超过20″；（4) 补偿器的补偿要求，在仪器补偿器的补偿区间，对观测成果应能进行有效补偿。
