2016-2017学年第一学期机械制图试卷A
《机械制图》第一学期期末试卷(A)
2011—2012年度第一学期《机械制图》期末试卷（A）姓名: 班级:卷面分值（满分）：100分考试时间：100分钟一、填空题（本题共5小题，每空1分，满分15分）1、工程常用的投影法分为两类和，其中正投影法属于投影法。
2、比例是与相应要素的线性尺寸之比，在画图时应尽量采用的比例，须要时也可采用放大或缩小的比例，其中1：3为比例，5：1为比例。
无论采用哪种比例，图样上标注的应是机件的尺寸。
3、标注尺寸的三要素、和。
4、尺寸标注中的符号：R表示，Φ表示。
5、平面截割形体而产生的交线，称为。
二、选择题：（共20题，每题1.5分，满分30分，在答题区内填写正确的选1、A0图纸幅面是A3图纸幅面的（）。
A 4倍B 8倍C 16倍D 32倍2、国家标准中规定标题栏正常情况下应画在图纸的（）。
A 左上角B 右上角C 左下角D 右下角3、用下列比例分别画同一个机件，所绘图形最大的比例是（）。
A 1:1B 1:5C 5:1D 2:14、在尺寸标注中，尺寸线为（）。
A 粗实线B 点画线C 细实线D 任意线5、物体的真实大小应以图样中（）为依据，与图形的大小及绘图的准确度无关。
A 所注尺寸数据B 所画图样形状C 所标绘图比例D 所加文字说明6、标注（）尺寸时，应在尺寸数字前加注符号“R”。
A 圆弧的半径B 圆弧的直径C 圆球的半径D 圆球的直径7、投影面垂直线中垂直于H面的直线称（）。
A 水平线B 铅垂线C 正垂线D 侧垂线8、三视图中，主视图与俯视图（）。
A 长对正B 宽相等C 高平齐D 高相等9、一般位置平面，（）面投影不反映实形。
A 1B 2C 3D 410、三视图中，（）与左视图高平齐。
A 主视图B 俯视图C 左视图D 视图11、用任何位置的截面切割圆球时，其截交线都是（）。
A 椭圆B 四边形C 圆D 矩形12、平面对投影面的相对位置有（）种。
A 三种B 五种C 七种D 数种13、图样中可见轮廓线用（）绘制。
2017-2018学年第一学期《机械制图》期末考试卷(B卷)
绝密★启用前
卷）
一、填空题（2分×15=30分）
1、三视图的投影规律是 对正、 平齐、 相等。
2、三视图是指 、 、 左视图。
3、组合体尺寸标注中，尺寸的种类有定形尺寸、 和总体尺寸。
4、组合体尺寸标注应做到 、 、 和合理。
5、下列基本体的名称是（a ） ，（b ） 。
6、下列基本体的名称是（a ） ，（b ） 。
(a) (b)
7、用一截平面切割圆球，所形成的截交线都是 。
;两立体相交称为相贯，其表面形成的交线称为
线。
二、选择题（10分×2=20分）
1、已知立体的主、俯视图，其正确的左视图是图（ ）
2、已知圆柱切割的主、俯视图，其正确的左视图是图（ ）
姓名
班级
：
出卷人： 适用班级
：17
级机电中高职班
密 封 线
(a)
(b)
(A) (B) (C) (D)
(A)
(B)
(C) (D)
三．尺寸标注（共50分）
3、完成组合体的尺寸标注（15分）。
2、完成组合体的尺寸标注（15分）。
1、根据轴测图已测量出的尺寸完成其三视图的尺寸标注（20分）。

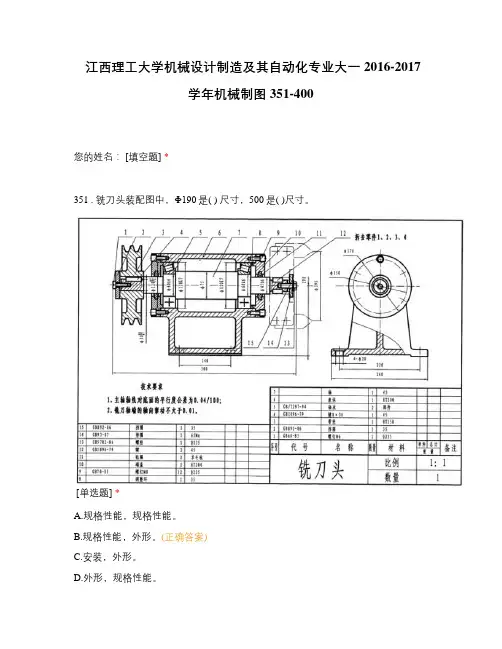

江西理工大学机械设计制造及其自动化专业大一2016-2017学年机械制图351-400
江西理工大学机械设计制造及其自动化专业大一2016-2017学年机械制图351-400您的姓名： [填空题] *_________________________________351 . 铣刀头装配图中，Φ190是( ) 尺寸，500是( )尺寸。
[单选题] *A.规格性能，规格性能。
B.规格性能，外形。
(正确答案)C.安装，外形。
D.外形，规格性能。
352 . 此零件图共采用( )种表面结构要求。
[单选题] *A.2B.4C.5(正确答案)D.6353 . 图中主视图采用了( )的表达形式。
[单选题] *A.局部剖(正确答案)B.基本视图C.全剖D.局部视图354 . 如图所示的三视图是( )回转体的三面投影。
[单选题] *A.(正确答案)B.C.D.355 . 该零件垂直度公差的被测要素是[单选题] *A.Φ55的轴线B.Φ16的轴线C.Φ55的阶台面(正确答案)D.Φ16的圆柱面356 . 图中Φ32k6(的公称尺寸是[单选题] *A.Φ32(正确答案)B.Φ32.012C.Φ32.001D.+0.012357 . 图中尺寸Φ30H7中，其基本偏差是[单选题] *A.H(正确答案)B.H7C.hD.h7358 . 螺纹尺寸“M28×1.5-6g”中，螺距是[单选题] *A.28B.MC.1.5(正确答案)D.6g359 . 该零件高度方向的总体尺寸是[单选题] *A.50B.85C.89D.91(正确答案)360 . 图中尺寸Φ40h6(的公差值是[单选题] *A.0B.0.013(正确答案)C.0.016D.6361 . 主视图中尺寸400是[单选题] *A.定形尺寸B.定位尺寸C.总体尺寸(正确答案)D.装配尺寸362 . C-C图中③所指孔的直径是[单选题] *A.Φ3(正确答案)B.Φ4C.Φ5D.Φ6363 . 该零件的左视图采用的视图方法是[单选题] *A.半剖视图B.全剖视图(正确答案)C.局部剖视图D.局部放大视图364 . 该零件表面结构的要求种类是[单选题] *A.1B.2(正确答案)C.3D.4365 . 几何公差框格中，“”表示的是[单选题] *A.同轴度(正确答案)B.圆度C.圆跳动D.全跳动366 . 该零件M8的螺孔个数是[单选题] *A.6B.8C.10D.12(正确答案)367 . 图中Ф20的表面结构要求是[单选题] *A.Ra1.6B.Ra.3.2(正确答案)C.Ra6.3D.Ra12.5368 . 图中Φ孔的公差值是[单选题] *A.0B.Φ18.019C.Φ18D.0.019(正确答案)369 . 图中Φ20凸台端面的表面结构要求是[单选题] *A.Ra0.8B.Ra3.2C.Ra12.5(正确答案)D.Ra25370 . 图中Φ60外面表面结构要求是[单选题] *A.Ra0.8B.Ra1.6C.Ra3.2D.Ra6.3(正确答案)371 .几何公差框格“”中，符号“⊥”表示的是[单选题] *A.圆度B.垂直度(正确答案)C.圆跳动D.倾斜度372 . 该零件垂直度公差的基准要素是[单选题] *A.Φ55的轴线B.Φ16的轴线(正确答案)C.Φ55的阶台面D.Φ16的圆柱面373 . 图中表示带轮零件的的总宽度尺寸是[单选题] *A.13B.20C.53D.56(正确答案)374 . 如图所示位置的平面立体，其三视图画法正确的是[单选题] *A.(正确答案)B.C.D.375 . 若采用1：5的比例绘制一个Φ40的圆时，其绘图半径为 [单选题] *A.4(正确答案)B.8C.100D.200376 . 三角皮带传动机构装配体中，键8X7X20是[单选题] *A.半圆键B.钩头楔键C.花键D.普通平键(正确答案)377 . 已知点A(20,10,15)，求作点A的三面投影图正确的是 [单选题] *A.(正确答案)B.C.D.378 . 以下属于轮盘类零件的是 [单选题] *A.车床尾座空心套B.连杆C.端盖(正确答案)D.机座379 . 如下图所示为空间点A到三个投影面的投影图，A点到正面的距离为[单选题] *A.X坐标值B.Y 坐标值(正确答案)C.Z坐标值D.以上都不是380 . 参照组合体的轴测图，正确的三视图是 [单选题] *A.(正确答案)B.C.D.381 . 在标注球的直径时应在尺寸数字前加 [单选题] *A.RB.ΦC.SΦ(正确答案)D.SR382 . 在公差带图上，轴的基本偏差为下极限偏差的代号有 [单选题] *A.A~HB.J~ZCC.a~hD.j~zc(正确答案)383 . 以下关于齿轮齿根圆的画法正确的是 [单选题] *A.齿根圆用粗实线绘制B.齿根圆用细实线绘制(正确答案)C.齿根圆用点画线绘制D.齿根圆用虚线绘制384 . 依据下图判断直线对投影面的相对位置，AB直线为[单选题] *A.侧垂线B.侧平线C.铅垂线D.一般位置直线(正确答案)385 . 根据物体的主视图和俯视图，正确的左视图是 [单选题] *A.(正确答案)B.C.D.386 . 根据物体的主视图和俯视图，正确的左视图是 [单选题] *A.(正确答案)B.C.D.387 . 垂直于W面并与H、V面倾斜的平面为 [单选题] *A.侧垂面(正确答案)B.侧平面C.正平面D.正垂面388 . 滚动轴承中必不可少的元件是 [单选题] *A.内圈B.外圈C.滚动体(正确答案)D.保持架389 . 在斜二等轴测图绘制中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为 [单选题] *A.0.5B.1(正确答案)C.2D.1.5390 . 画在轮廓线之外的断面，称为 [单选题] *A.移出断面(正确答案)B.重合断面C.外部断面D.重叠断面391 . 在利用等分圆周的方法作正五边形的过程中，下列工具中必不可少的常用工具是 [单选题] *A.丁字尺B.圆规(正确答案)C.三角板D.钢直尺392 . 以下关于绘制简单平面图形的说法，错误的是 [单选题] *A.绘制平面图形，首先要进行尺寸分析和线段分析。
集美大学机械设计制造及其自动化专业大一2016-2017学年机械制图常识试题
集美大学机械设计制造及其自动化专业大一2016-2017学年机械制图常识试题您的姓名： [填空题] *_________________________________21 . 下列图线中用来绘制尺寸线和尺寸界线的是 [单选题] *A.粗实线B.细实线(正确答案)C.点画线D.波浪线22 . 若采用5:1的比例在图中绘制了一个半径为50mm的圆，则圆的实际直径是[单选题] *A.10mm(正确答案)B.25mmC.20mmD.250mm23 . 水平面与一倾斜平面相交，夹角为45°，则斜度为 [单选题] *A.1:1B.∠ 1:1(正确答案)C.2:1D.∠ 2:124 . 在标注圆的直径时，应在尺寸数字前加注的符号是 [单选题] *A.RB.Φ(正确答案)C.SΦD.SR25 . 正等轴测图的轴间角是 [单选题] *A.120°(正确答案)B.60°C.90°D.30°26 . 绘制机械图样时，细点画线一般表示 [单选题] *A.中心线(正确答案)B.边界线C.波浪线D.可见轮廓线27 . 图样中汉字应写成的字体是 [单选题] *A.宋体B.长仿宋体(正确答案)C.黑体D.楷体28 . 下图所示为立体示意图和三视图，补画三视图中漏画的图线正确的是[单选题] *A.(正确答案)B.C.D.29 . 下图所示为三投影面体系，俯视图所在的投影面是[单选题] *A.正立投影面、正面、VB.水平投影面、水平面、H(正确答案)C.侧立投影面、侧面、WD.以上都不对30 . 机械制图中一般不标注单位，默认单位是 [单选题] *A.mm(正确答案)B.cmC.mD.dm31 . 下图所示为三投影面体系，主视图所在的投影面是[单选题] *A.正面、V(正确答案)B.水平面、HC.侧面、WD.水平面、V32 . 俯视图中反映零件的相对位置关系是 [单选题] *A.上下和左右B.前后和左右(正确答案)C.前后和上下D.以上都不对33 . 为了保证图样清晰、便于复制，应尽量避免出现图线线宽小于 [单选题] *A.0.5mmB.0.05mmD.0.15mm34 . 画正等轴测图的X、Y轴时，为了保证轴间角，绘制时一般使用 [单选题] *A.30°三角板(正确答案)B.45°三角板C.90°三角板D.115°三角板35 . 某产品用放大一倍的比例绘图，在标题栏比例项中应填 [单选题] *A.放大一倍B.1×2C.2/1D.2：1(正确答案)36 . 一个几何体的三视图完全相同，该几何体可以是 *A.正方体(正确答案)B.圆锥C.球(正确答案)D.圆柱37 . 以下说法错误的有 *A.平面立体，一般标注长、宽、高三个方向的尺寸。
福建工程学院机械设计制造及其自动化专业大一2016-2017学年机械制图常识54-107
福建工程学院机械设计制造及其自动化专业大一2016-2017学年机械制图常识54-107您的姓名： [填空题] *_________________________________54 . 依据三视图之间的投影对应关系，三视图的投影规律为 *A.长相等B.高平齐(正确答案)C.宽相等(正确答案)D.长对正(正确答案)55 . 尺寸标注的基本要求是 *A.正确(正确答案)B.完整(正确答案)C.清晰(正确答案)D.合理(正确答案)56 . 按照轴测图的形成方法不同，可以分为 *A.正轴测图(正确答案)B.斜轴测图(正确答案)C.二测图D.三测图57 . 根据投射线的类型(平行或汇交)，投影法分为 *A.正投影法B.中心投影法(正确答案)C.斜投影法D.平行投影法(正确答案)58 . 制图标准规定，尺寸起止符号必须采用箭头的是 *A.半径(正确答案)B.直径(正确答案)C.角度(正确答案)D.倾斜尺寸(正确答案)59 . 正等轴测图的作图方法有 *A.坐标法(正确答案)B.叠加法(正确答案)C.切割法(正确答案)D.分解法60 . 线性尺寸标注的三要素，通常是指 *A.尺寸界限(正确答案)B.尺寸线(正确答案)C.终端D.尺寸数字(正确答案)61 . 物体实际尺寸是100，按比例1:2绘制图形，则 *A.图形按实际尺寸标注，与比例无关(正确答案)B.图形按比例缩放后的尺寸标注C.图形的对应长度为200D.图形的对应长度为50(正确答案)62 . 铅垂线的三面投影中，能真实反映线段实长的投影为 *A.水平投影B.正面投影(正确答案)C.侧面投影(正确答案)D.轴测面63 . 画圆不需要的工具是 *A.圆规B.丁字尺(正确答案)C.三角板(正确答案)D.曲线板(正确答案)64 . 下列关于铅笔代号HB的含义不正确的是 *A.H代表硬芯，B代表软芯B.B代表铅笔粗细(正确答案)C.H代表铅笔长短(正确答案)D.B(或者H)前面的数字大小可以随意确定，没有意义(正确答案)65 . 关于轴测图，下列说法正确的有 *A.轴测图即是人们常说的立体图(正确答案)B.轴测图主要用于工程上的辅助图样(正确答案)C.用平行投影法将物体投射到单一投影面上所得的具有立体感的图形，称为轴测投影图，简称轴测图(正确答案)D.轴测投影方向倾斜于轴测投影面的投影图，称为正轴测图66 . 斜度和锥度在图样中标注的符号基本一样，作图时的方法也一样。
中职机械制图考试课题库
2016~2017第一学期《机械制图》期末试题库一、选择题1、一机件真实长为50，宽为30，若采用2：1的比例绘制到大图上，标注时其长、宽分别应标为（ B ）。
A. 100 ，60B.50，30C.25,15D.100,302、机械图样中可见轮廓线和棱边线采用下列哪种线型。
（ B ）A.细实线B.粗实线C.细虚线D.粗虚线3、细实线不可用作（ A ）。
A.可见轮廓线B.尺寸线C.尺寸界线D.剖面线4、下列比例当中表示放大比例的是（ B ）。
A．1：1 B． 2：1 C.1：2 D.1:45、下列比例当中表示缩小比例的是（ C ）。
A．1：1 B． 2：1 C.1：2 D.4:16、在标注球的直径时应在尺寸数字前加（ C ）。
A．R B．φ C.Sφ D.d7、下列尺寸正确标注的图形是( C )。
8、标题栏一般位于图纸的（ A ）。
A．右下角 B．左下角 C.右上角 D.左上角9、图样中的尺寸以( B )为单位时,不需标注单位的符号(或名称)。
A.厘米B.毫米C.米D.分米10、为了将物体的外部形状表达清楚，一般采用（ A ）个视图来表达。
A.三B.四C.五D.六11、下列投影法中不属于平行投影法的是（ A ）。
A.中心投影法B.正投影法C.斜投影法D.以上都不是12、在投影体系中，由前向后投射得到的视图，称为；由上向下投射得到的视图，称为；由左向右投射得到的视图，称为。
( A ) A．主视图；俯视图；左视图 B．左视图；主视图；俯视图 C．俯视图；主视图；左视图 D．左视图；俯视图；主视图13、三视图中，把H面的投影称作（ A ）。
A.俯视图B.主视图C.左视图D.后视图14、主视图与俯视图（ A ）。
A.长对正B.高平齐C.宽相等D.长平齐15、主视图与左视图（ B ）。
A.长对正B.高平齐C.宽相等D.高对正16、当一条直线垂直于投影面时，在该投影面上反映（ C ）。
A.实形性B.类似性C.积聚性D.收缩性17、直线AB平行于H面，在H面上的投影是（ A ）。
大学考试试卷《机械制图》及参考答案.docx
机械制图一、多项选择题（本大题共40分，共10小题，每小题4分）1.机械制图课程的主要任务是：（）A.培养工程师的基本素质B. 了解现代制造技术及过程C,掌握三种绘图方法D.熟悉有关工程图样的国家标准2.三视图的投影规律是：（）A.三等B.长对正C,宽相等D.高平齐3.线性尺寸标注的四要素，通常是：（）A.尺寸界限B.尺寸线C,终端小点D.尺寸数字E.尺寸箭头4.机械制图课程的主要内容是：（）A.用铅笔绘制工程图样B.绘制三视图C.使用计算机绘制CAD图样D.绘制剖视图和断面图5.平面可用几何元素来表示，下列正确定义平面的是：（）A.三点确定一平面B.任意4点C,直线与线外一点D.平行两直线E.两直线F. 一个点6.机械制图课程的学习方法是：（）A.联系实际B.大量练习C.遵守国标D.认真严谨7.尺寸标注的基本要求是：（）A.正确B.完整C.清晰D.合理E.仿宋字8.三视图的绘图步骤是：（）A.形体分析B.选主视图C,布置视图D.画出底图E.图线描深9.尺寸标注的基本规则是：（）A.结构的真实大小和比例有关B.默认单位为毫米C. 一个尺寸可多次标注D.标注的尺寸为完工后的尺寸10.在投影图中，判断点是否在直线上，可选三种判定方法：（）A. 一般位置线时，已知点的任两投影在直线的同面投影上，则点在线上。
B.投影面的平行线时，点的2面投影都在直线的同面投影上，则点在线上。
C,满足简比不变，则点在直线上D.投影面的平行线时，点的3面投影都在直线的同面投影上，则点在线上。
二、判断题（本大题共60分，共15小题，每小题4分）1.我们可用“四心法”或“同心法”画出椭圆图形。
（）2.直线的投影可以由直线两端点的同面投影的连线来确定。
（）3.点的“给2求3”，就是已知点的任意两面投影，就能迅速、唯一地确定它的第3面投影。
（）4.当多种图线重合时，优先绘制的顺序是：粗实线、细虚线、细点画线、其它线。
（）5.对圆弧的标注符号，一般地讲：大于半圆时在数字前加标小；小于等于半圆时加标R o （）6.标注球面半径或直径时，应在尺寸数字前加注“SR”、“S①”，但在不至引起误会时，也可不加。
《机械制图》教学资料 教学检测 期末制图A试题答案及评分标准
兰州职业技术学院2016-2017学年第一学期期末《机械制图》试题A答案及评分标准一、15分评分标准：1．通用画法、特征画法正确各得4分，共8分。
2．规定画法正确共得7分。
3．错漏处酌情扣分。
答案：二、15分评分标准：1．轴、毂、键轮廓线画对各得2分，共6分。
2．画对三处剖面线各得2分，共6分。
3、投影关系正确得3分。
4、错漏处酌情扣分。
答案：三、15分评分标准：1．每画对一图得5分，共15分。
2．错漏处酌情扣分。
答案：四、30分评分标准：1．填空题每空正确得1分，共7分。
2．标注题分值分配见各题后注。
3．错漏处酌情扣分。
答案：1、视图表示：主视图的选择符合 加工（或工作）位置 原则；螺纹退刀槽用局部放大图表达。
2填写标题栏：（答案参见零件图，前三项各得1分，其余共2分，本小题总分：5分）。
3、编写技术要求：（答案见零件图，共2分）4、将键槽深的极限偏差-0.2、0标注在图样上正确的位置。
（答案见零件图，共2分）5、解释轴颈尺寸025.0087.032+-φ的含义：φ45公称尺寸 ；+0.025上极限偏差 ；-0.087下极限偏差 。
6、在图中用指引线标出长、宽、高三个方向尺寸标注的主基准。
（答案见零件图，每标出一处得1分，共3分）7、根据尺寸分类，尺寸16和32分别是键槽的定形、定位尺寸。
8、在视图上标注形位公差：（答案见零件图，本小题共5分）9、标注表面粗糙度：（答案见零件图，每标注一处得2分，共6分）注：表面粗糙度符号按新标准注出时，如答案正确，按相同分值计。
五、25分评分标准：1.每空答案正确得1分，共13分。
2.俯视图画法正确得12分。
答案：1.图中所示的螺纹联接件有：螺栓、螺母、垫圈。
2.螺纹联接件所用的画图方法是比例画法。
3.图中有关装配图的画法有：接触面画一条线；非接触面画两条线；相邻零件的剖面线方向相反；当剖切面剖过标准件时，标准件按不剖画；螺纹终止线应画在被联接件上表面之下。
16级制图试卷A
2017-2018学年第二学期《机械制图》（4）期末考试卷A（适用于16级机电、数控、铆焊、汽修）一、填空题（将答案按顺序填写在答题卡相应题号后边，每空1分，共20分）1、零件上阶梯孔的加工顺序一般是先做成 ，再加工大孔，因此轴向尺寸的标注应从 注出大孔的深度。
2、根据基准的不同作用，可将基准分为 和 。
3、钻孔时，应尽可能使钻头 与 被钻孔表面 ，以保证孔的精度。
4、一张完整的零件图应包括图形、 、 和标题栏。
5、螺纹按用途可分为紧固螺纹、 和专用螺纹四类。
6、国标中规定外螺纹的牙顶线（大径）用 线表示，牙底线（小径）用 表示。
7、键用于连接轴和轴上的传动件，传递 和 。
8、选择主视图时，一般应考虑两个方面，一是确定 ，二是确定 。
9、常用的螺纹紧固件的连接形式有 和螺钉连接，三种形式。
10、移出断面图的轮廓线用 绘制，重合断面图的轮廓线用 绘制。
二、选择题（将正确答案相对应的字母写在答题卡相应的题号后边，每题1分，共10分）1、用来连接零件的螺纹是 。
A 、紧固螺纹B 、梯形螺纹C 、专用螺纹D 、矩形螺纹 2、在铸造零件毛坯时，铸件的起模斜度为。
A 、1：20~1：15B 、1：10~1：15C 、1：20~1：10D 、1：15~1：20 3、切削加工时，为了便于退出刀具或砂轮，以及在装配时保证与相邻零件靠紧，常在 轴肩处先车出退刀槽。
A 、待加工面 B 、已加工面 C 、不需加工面 D 、以上都可以 4、如图正确表示A-A 的断面图是 。
A B C D5、螺纹的公称直径是指螺纹的 。
A 、 中径 B 、大径 C 、小径D 、内外螺纹有别6、从螺纹代号M16×Ph3P1.5-LH 中可以看出该螺纹 。
A 、为右旋 B 、长旋合长度 C 、螺距为3mm D 、公称直径为16mm7、当按一定比例画机件视图时，其上的细小结构常常会表达不清，难以标注尺寸，此时可以用 表达这种细小结构。
(完整版)机械制图试题(含答案),推荐文档
《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。
其中为看图方便，尽可能采用（）比例。
2. 标注尺寸由（）、（）和（）三个要素组成。
3. 在标注尺寸时，应做到（）、（）、（）和合理。
4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。
5、三视图之间的投影对应关系可以归纳为（）、（）长对正。
（）、（）高平齐。
（）、（）宽相等。
二、选择题（１０分）1. 一张完整装配图的内容包括：（1）一组图形；（2）（）；（3）必要的技术要求；（4）零件序号和明细栏；（5）标题栏。
A、正确的尺寸B、完整的尺寸C、合理的尺寸D、必要的尺寸2. 看装配图的第一步是先看（）A、尺寸标注B、表达方法C、标题栏D、技术要求3. 零件图的技术要求的标注必须符合（）的规定注法。
A工厂 B行业 C部颁 D国家标准4. 零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。
A不相同 B相同 C相同不相同均可 D依个人习惯5. 局部剖视图用（）为剖与未剖部分的分界线。
A粗实线 B细实线 C细点划线 D波浪线6. 绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）A、选择其他视图，确定表达方案 B画出各个视图C选择图幅，确定作图比例 D安排布图，画基准线7. 在机件的三视图中，机件上对应部分的主左视图应（）A长对正 B高平齐 C宽相等 D高相等8. 三视图的投影规律是（）A长相等高相等宽相等 B长对正高对正宽对正C 长对正高平齐宽相等 D长相等高平齐宽对正9. 国标规定，外螺纹的大径应画（）A点划线 B粗实线 C细实线 D虚线10. 国标规定螺纹的牙顶用（）画出A虚线 B细实线 C点划线 D 粗实线三、判断题（10分）（）1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
安徽大学机械设计制造及其自动化专业大一2016-2017学年机械制图作业一 制图的基本规定
安徽大学机械设计制造及其自动化专业大一2016-2017学年机械制图作业一制图的基本规定一、单选题1、比例 1 : 3是 [单选题] *A、放大比例B、缩小比例(正确答案)C、原值比例D、优先选用的比例2、制图国家标准规定，必要时图纸幅面和尺寸可以沿 [单选题] *A、长边加长B、短边加长(正确答案)C、斜边加长D、各边加长3、平面立体尺寸标注时，如果在边长尺寸数字前加注“□”符号，表示该图形是 [单选题] *A、正方形(正确答案)B、长方形C、三角形D、圆形4、在标注球的半径时应在尺寸数字前加 [单选题] *A、 RB、ΦC、SΦD、 SR(正确答案)5、图样所标注的尺寸，未另加说明时，则指 [单选题] *A、所示机件的最后完工尺寸(正确答案)B、所示机件的原料尺寸C、所示机件的加工中尺寸D、所示机件的粗加工尺寸6、绘制机械图样时，粗实线一般表示 [单选题] *A、轴线B、基准线C、不可见轮廓线D、可见轮廓线(正确答案)7、国家标准规定，书写汉字时，如果现在字高是5，要写大一级的字，字高应为[单选题] *A、 3B、 4C、 7(正确答案)D、 2.58、标题栏中的文字方向为 [单选题] *A、向上B、向下C、向右D、看图方向(正确答案)9、绘制机械图样时，粗虚线表示 [单选题] *A、不可见轮廓B、轴线C、边界线D、允许表面处理的线(正确答案)10、下图中加“（）”的尺寸表示此尺寸是 [单选题] *A、错误尺寸B、不重要尺寸C、参考尺寸(正确答案)D、需要修改的尺寸11、以下关于图线画法说法错误的是 [单选题] *A、细虚线与其他线相交时尽量交于画，避免交于空白处B、细虚线直接在粗实线延长线上相接时，细虚线应留出空隙C、细虚线与粗实线垂直相接时留空隙(正确答案)D、细点画线与其他线相交时尽量交于画，避免交于点和空白处12、若采用1：2的比例绘制一个长度为40mm的线段，其绘图长度为 [单选题] *B、 20mm(正确答案)C、 4mmD、 16mm13、属于放大比例的是 [单选题] *A、 5：1(正确答案)B、 1：1C、 1：5D、 1：6.514、在图样上绘制一条20毫米的线段来表达实际长为40毫米的物体，其绘图比例为 [单选题] *A、 1：1B、 2：1C、 1：2(正确答案)D、 1：415、制图国家标准规定，字体的号数单位为 [单选题] *A、分米B、厘米C、毫米(正确答案)D、微米16、留有装订边时，图幅幅面上装订边宽a为 [单选题] *A、 5mmB、 10mmD、 25mm(正确答案)17、国家标准中，字体高度序列的公比为 [单选题] *A、 1.5B、 2C、(正确答案)D、 3.518、细线的比例为 [单选题] *A、 1:2B、 2:1(正确答案)C、 1:3D、 3:119、某产品机件用缩小一倍的比例绘图，在零件标题栏比例项中应填 [单选题] *A、缩小一倍B、 0.5：1C、 2：1D、 1：2(正确答案)20、角度为200°的圆弧，在尺寸标注时要在尺寸数字前面加符号 [单选题] *A、 RB、Φ(正确答案)C、SΦD、 SR21、以下关于斜度说法正确的是 [单选题] *A、一直线对另一平面的倾斜程度称为斜度B、斜度的标注和锥度一样C、标注斜度时，斜度符号和斜度方向一致(正确答案)D、斜度是指圆的直径与高度之比22、以下曲面立体尺寸标注中有错误的是 [单选题] *A、B、C、(正确答案)D、23、世界上第一台平台式自动绘图机诞生于 [单选题] *A、 20世纪50年代(正确答案)B、 20世纪40年代C、 20世纪60年代D、 20世纪70年代24、以下说法错误的是 [单选题] *A、平面立体尺寸标注时，如果在边长尺寸数字前加注“”符号，表示该图形是正方形B、平面立体尺寸标注时加“（）”的尺寸称为参考尺寸C、圆柱和圆锥应注出底圆直径和高度尺寸，圆锥台还应加注顶圆的直径D、圆柱和圆锥的直径尺寸不能注在非圆视图上(正确答案)25、机械制图中一般不标注单位，默认单位是 [单选题] *A、 mm(正确答案)B、 cmC、 mD、 dm26、国家标准中规定图样中汉字的字体是 [单选题] *A、宋体B、长仿宋体(正确答案)C、黑体D、楷体27、在标注球的直径时应在尺寸数字前加 [单选题] *A、 RB、ΦC、SΦ(正确答案)D、 SR28、在一个2：1绘图比例的图样上，一个尺寸标注为4mm的线段，其实长为 [单选题] *A、 2mmB、 4mm(正确答案)C、 8mmD、 16mm29、下图中不应当标注的尺寸是[单选题] *A、Φ22B、 24C、 12D、 R11(正确答案)30、下列关于尺寸标注的说法，错误的是 [单选题] *A、当尺寸线与尺寸界线相互垂直的时候，同一张图样可采用不同尺寸线终端的形式。
《机械制图考试试卷》(9套带答案)
试卷(1) 答案机械系机电一体化专业画法几何及机械制图课程班级 姓名 学号 得分题号 一 二 三 四 五 六 七 八 九 总分 得分 阅卷人一、已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。
XZY HY WOaaabbb二、作平面四边形ABCD 的投影。
三、完成下列各形体的投影。
1． 2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。
1．2．五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图。
八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
九、读零件图，并回答问题。
1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。
，是螺纹（内、外），又是，H是，答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。
该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内、外），4．Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
5．说明符号的含义。
前者表示用去除材料的方法获得的表面粗糙度，6.3Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。
6.试画出主视图的外形。
（图形从略）试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分，上方8，试作A、B两点的三面投影。
(10分)二、作平面四边形ABCD的投影。
第一学期16级《机械制图》期考试卷
2016年秋季期16级《机械制图》期末考试试卷命题教师：班别：学号：姓名：_________一、填空题（每空2分，20分）1.线性尺寸数字一般应注写在尺寸线的或。
2.图样中的尺寸，以为单位时，不需要标注计量单位的符号或名称。
3.尺寸标注中的符号：R 表示，Φ表示，SΦ表示，C表示。
4.最常用的轴测图为和。
5.标注尺寸的起点称为尺寸的。
二、单项选择题：（每空2分，20分）1.三视图不包括（）。
A 主视图B 俯视图C 左视图D 远视图2.正立投影面，代号用（）表示。
A VB HC WD Z3.标题栏一般位于图纸的（）A 右下角B 左下角C 右上角D 左上角4.下列尺寸正确标注的图形是( )A B C D5.当一条直线平行于投影面时，在该投影面上反映（）A 积聚性B 类似性C 实形性6.在三视图中，主视图反映物体的（）A 长和宽B 长和高C 宽和高7.正等测轴测轴的轴间角是（）A 180°B 135°C 120°D 90°=（）8.斜二测y轴上的轴向伸缩系数q1A 1B 2C 0.5D 0.829.截平面位置垂直于圆柱轴线的截交线形状是（）A圆 B椭圆 C抛物线 D双曲线10.根据组合体的组合方式，画组合体轴测图时，常用（）作图。
A切割法 B叠加法 C综合法 D切割法、叠加法和综合法三、完成点A、B、C的三面投影，判断图中A、B、C三点的相对位置关系（10分）点最上点最下点最左点最右点最前点最后四、根据圆锥的两个已知视图，完成左视图；并作出点A在各视图上的投影。
（10分）五、根据三视图画出正等轴测图，尺寸在图上量取。
（15分）六、根据圆柱相贯的原理，分析视图，想象相贯线的形状，画在主视图上。
（5分）七、根据轴测图，补画三视图中所缺的线条。
（20分）1.补画三视图中所缺的线条。
（5分）2.补画左视图和其他视图所缺的线条。
（15分）。
合肥工业大学机械设计制造及其自动化专业大一2016-2017学年机械制图判断题
合肥工业大学机械设计制造及其自动化专业大一2016-2017学年机械制图判断题1.绘制圆的对称中心线时应用粗实线绘制。
( ) [单选题] *A.对B.错(正确答案)2.图样中标题栏通常放在图框的左下角。
( ) [单选题] *A.对B.错(正确答案)3.图纸的幅面要符合国标，A2号图纸的大小约为是A4号的2倍。
( ) [单选题] *A.对B.错(正确答案)4.A1的图纸装订边应大于25mm。
( ) [单选题] *A.对B.错(正确答案)5.图纸上的图框可以用细实线画，也可以用粗实线画。
( ) [单选题] *A.对B.错(正确答案)6.无论多大的图纸如需留装订边，装订边应留25mm。
( ) [单选题] *A.对(正确答案)B.错7.不可见轮廓线用细实线绘制。
( ) [单选题] *A.对B.错(正确答案)8.国家制图标准规定，图纸大小可以随意确定。
( ) [单选题] *A.对B.错(正确答案)9.绘制圆可见轮廓线时应用粗实线绘制。
( ) [单选题] *A.对(正确答案)B.错10.绘图时在条件允许的情况下尽量采用原值比例。
( ) [单选题] *A.对(正确答案)B.错11.使用圆规画图时，应使钢针和铅笔芯垂直于纸面。
( ) [单选题] *A.对(正确答案)B.错12.可见轮廓线用细实线绘制。
( ) [单选题] *A.对B.错(正确答案)13.细实线可以用在尺寸线、尺寸界线和指引线。
( ) [单选题] *A.对(正确答案)B.错14.绘制机械图样的时候，尽量采用1:1的比例。
( ) [单选题] *B.错15.机械制图的国家标准规定图样中的尺寸数值的单位一般以米为单位。
( ) [单选题] *A.对B.错(正确答案)16.图样中尺寸数值是机件的真实大小，与绘图的准确程度无关，与比例有关。
( ) [单选题] *A.对B.错(正确答案)17.在尺寸标注中，凡是圆弧必须加注符号R。
( ) [单选题] *A.对B.错(正确答案)18.在标注直径时，应在尺寸数字前加注符号“Φ”。
2016-2017年度第一学期机械制图期末试题及答案（1）
2016-2017年度第⼀学期机械制图期末试题及答案（1）2016—2017年度第⼀学期
机械制图期末试题
⼀、单项选择题（50个⼩题，共100分）
1、标注⼀个直径为20mm的圆球⾯，尺⼨数字部分应标注为（）
A．φ20 B．R20 C．Sφ20 D．SR20
2、AUTOCAD绘图⼯具栏的局部如图所⽰，各命令从上到下依次为（）
A．直线、样条曲线、圆、正多边形
B．直线、样条曲线、圆、正五边形
C．直线、圆弧、圆、正多边形
D．直线、圆弧、圆、正五边形
3、按照平⾯图形的线段分析，下⾯说法错误的⼀项是（）
A．φ20和15是定形尺⼨
B．8是定位尺⼨
C．R50是定形尺⼨
D．φ30只是定位尺⼨
4、标注⾓度尺⼨时，⾓度数字⼀律写成( )
A．⽔平⽅向B．垂直⽅向
C．和轮廓表⾯平⾏⽅向 D．和轮廓表⾯垂直⽅向
5、判别以下绘制的平⾯图形三⾯投影图中，正确的图形是（）
A. B. C. D.
6、如图所⽰，选择正确的左视图( )
7、已知形体的主、俯视图，正确的左视图是（）8、看懂主、俯视图，正确的左视图是（）
9、已知⽴体截切后的两个投影，关于它的侧⾯投影正确的是（）
A. B. C. D.
10、图中正确的⼀组图形是( )
11、已知圆锥台被切割后的主视图，正确的左视图是（）
12、在所⽰图形中，根据已知的主俯视图选择正确的左视图(
) 1。
2016学业水平测试机械制图题库-1
参考答案 A
【单选题】
82. 已知空间点D，则该点在W面的投影标记正确的是( A.D B.d C.d' D.d" )。
参考答案 C
【单选题】
57.识读高频瓷板零件图，其主视图采用的表达形式是( A.基本视图 B.全剖视图 C.局部视图 D.局部剖视图 )。
参考答案 B
【单选题】
58.读瓷板零件图，该图共有( A.1 B.2 C.3 D.4 )基本视图。
参考答案 C
【单选题】
59. 在剖视图中，齿根线用( A.细实线 B.粗实线 C.点画线 D.虚线 )绘制。
参考答案 D
【单选题】
9. 图中所注尺寸“Φ A.JS B.js C.H D.h ”，其基本偏差代号为( )。
参考答案 C
【单选题】
10. 表面结构要求最高的是( A.Φ28k7 的轴段 B.Φ34 的轴段 C.Φ35k6 的轴段 D.Φ25k7的轴段 )。
参考答案 C
【单选题】
11. 在旋阀装配图中，零件与标准件的种数分别是( A.6，2 B.7，1 C.6，1 D.8，3 )。
参考答案 A
【单选题】
37. 表达该零件的两个基本视图是( A.主视图、俯视图 B.主视图、左视图 C.主视图、右视图 D.左视图、右视图 )。
参考答案 B
【单选题】
38. 带轮工作面的表面结构要求是( A.Ra3.2 B.Ra6.3 C.Ra12.5 D.Ra25 )。
参考答案 A
【单选题】
参考答案 B
【单选题】
32.图示机件的类型为 ( A.轴套类 B.轮盘类 C.叉架类 D.箱体类 )。
参考答案 B
【单选题】
33. Q235是( )材料的牌号。 A.普通碳素结构钢 B.灰铸铁 C.优质碳素结构钢 D.铸造碳钢
2016年上学期高一机械制图期末试卷
2016年上学期高一机械制图期末试卷一、填空题（3×11＝33分）1、螺纹的五要素分别是、、线数、直径、旋向。
2、机件常用的表达方法有、、断面图、局部放大图、简化画法等。
3、螺纹按用途分可以分为：、、管螺纹、专门用途螺纹。
4、用于表达机件内几个平行平面上的内部形状，这种剖切方法称。
5、销在机器设备中，主要起到、和锁定等作用。
6、一般情况下螺纹的公称直径是指螺纹的。
7、滚动轴承的代号为6208，表示其内径为 mm。
二、选择题（3×7＝21分）1、旋转剖视图所用的剖切平面是( )。
A、一个剖切平面；B、两个相交的剖切平面；C、两个剖切平面；D、几个平行的剖切平面2、下列四种断开画法，哪一个是错误的。
（）5、下列哪一种零件是常用件。
（）A、螺母B、键C、滚动轴承D、齿轮6、我国所采用的标准渐开线齿廓的齿轮的压力角一般为（）度。
A、20B、30C、45D、907、键连接中，普通平键的工作面为（）。
A、上下面B、两侧面C、左右端面D、以上全对三、作图题(46分）1、如下图所示,2a=126mm,机械制图答题卷班级 机59 座位号 姓名一、 填空题（3分×11＝33分）1、 、2、 、 、3、 、4、5、 、6、7、 二、选择题（3分×7＝21分）1、 2、 3、 4、 5、 6、 7、 三、作图题（47分）123、标注并解释螺纹代号M10×1.5－6H 的含义 (7分)a=126mm,。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2016－2017学年第一学期《机械制图》试卷A
班级________________ 姓名_____________ 成绩___________
一．填空题（每空1分，共30分）
1．机械图样中，机件的可见轮廓线用画出，不可见轮廓线用画出。
2．尺寸标注中的符号：R表示，Φ表示，SΦ表示。
3．每个完整的尺寸标注一般由尺寸界线、和组成，通常称为尺寸的三要素。
4．三视图的投影规律是：主视图和俯视图，主视图和左视图，俯视图和左视图。
5．正投影的基本性质为、和类似性。
6．已知点A（10、20、30），则点A到水平投影面的距离为mm。
7．正等轴测图的简化轴向伸缩系数p = q = r = 。
8．由两个或两个以上的基本体组合构成的整体，称为。
二．选择题（每题3分，共21分）
1．制图国家标准中，图纸的基本幅面有（）种。
A．3 B．4 C．5 D．6
2．图样比例为2：1，该比例为（）。
A．原始比例B．放大比例C．缩小比例D．恒定比例
3．机械图样都是采用（）绘制的。
A．正投影法B．斜投影法C．中心投影法D．积聚投影法
4．关于三视图方位，下列说法哪个是正确的。
（）
A．俯视图上，上侧为物体的前方；
B．俯视图上，下侧为物体的前方；
C．左视图上，左侧为物体的前方；
D．左视图上，下侧为物体的前方。
5. 三视图中的左视图反映了物体的方位是（）。
A．上下、左右、前后B．上下、左右
C. 前后、左右D．上下、前后
6. 已知主、左视图，正确的俯视图为（）。
7.已知主、俯视图，正确的左视图为（）。
三、作图题：（49分）
1．绘制圆的内接正六边形。
（9分）
2.作直线AB的第三面投影，并说明此线段的类型（9分）
线段AB是线3.补画四棱台的第三视图。
（9分）
4.根据立体图画出三视图，注意主视图从箭头方向看，尺寸直接按立体图中量取。
（10分）
5.根据主俯视图绘制立体的正等轴测图。
尺寸直接从视图中量取，取整。
（12分）。
